Выбираем размер плиты перекрытия – какие бывают для дома? ГОСТ и их виды – Обзор

Из чего изготавливают бетонные плиты перекрытия?

Железобетон — материал, соединяющий в единое целое стальную арматуру и бетон. Это очень удачный союз. Кроме того, что бетон защищает находящийся внутри него металл от коррозии, стальная арматура компенсирует относительную хрупкость бетона своей сопротивляемостью нагрузкам при растяжении. Бетон же, в свою очередь, добавляет прочности конечному продукту своей способностью противостоять сжатию.

Итак, в состав железобетонных панелей входит:

  • арматура (в слегка растянутом состоянии);
  • бетон (тяжелый, напряженный).

Арматура в ЖБ плитах представляет собой стальные прутки или пучки проволоки. Она бывает:

  • рабочей (расположена в нижней части изделий, работающих на изгиб);
  • монтажной (создает скелет изделия, придает ему объем, фиксирует расположение прутьев рабочей арматуры).

Для изготовления плит перекрытий используют тяжелый, напряженный бетон, который состоит из воды, цемента и наполнителя.

Наполнитель бывает:

  • крупнозернистый (щебень горных пород, известняка);
  • мелкозернистый (кварцевый песок).

Активными составными частями бетона являются цемент и вода, в результате их взаимодействия образуется цементный камень, закрепляющий зерна наполнителей, образуя единый монолит. Цемент не взаимодействует с наполнителем, поэтому наполнители считаются инертными материалами.

При использовании напряженного (предварительно сжатого) бетона для изготовления плит, работающих на изгиб, арматура фиксируется внутри изделия в немного растянутом состоянии, что повышает надежность перекрытия.

Оборудование для производства плит перекрытия. Основные этапы изготовления изделий и требования к ним ::

Железобетонные плиты перекрытия (ПП) – изделия, широко используемые в строительстве многоэтажных производственных зданий, жилых и нежилых домов.

Нередко их применяют при возведении коттеджей и дач, а также для прокладки теплотрасс и тоннелей. Область применения железобетонных изделий расширена благодаря простоте укладки и универсальному использованию, ведь эти строительные единицы можно комбинировать с такими материалами, как обычный бетон, блоки, кирпич и панели

Важно лишь правильно рассчитать нагрузку и учесть их вес

Виды плит перекрытия

В зависимости от использования в конкретной отрасли железобетонные ПП могут отличаться по своей структуре, весу, бывают монолитными (сплошными) или пустотными (содержат каналы разного сечения).

Оборудование для производства плит перекрытия может немного отличаться, но в целом процесс производства проходит одинаковые этапы.

Итак:

  • Пустотные изделия используют для создания перекрытий в жилых и производственных зданиях. Пустоты (или каналы) заполняются воздухом, что при эксплуатации строений повышает теплоизоляцию помещения, а также снижает уровень шума. Более того, такие плиты намного легче монолитных конструкций.
  • Пустотные облегчённые плиты используют в строительстве зданий, когда нужно снизить нагрузку на фундамент.
  • Полнотелые канальные ПП подходят для создания систем коммуникаций.
  • Сплошные доборные ПП участвуют в строительстве в том случае, когда плита перекрытия играет роль несущей части конструкции.
  • Ребристые железобетонные изделия пригодны для возведения промышленных корпусов и нежилых помещений в основном из-за выступающих рёбер в нижней части плиты.

Технические характеристики плит перекрытия

Высота ПП не превышает 220 мм. Вес плиты перекрытия колеблется в пределах от 900 кг до 2500 кг и зависит от длины и ширины.

Чаще всего в строительстве используют железобетонные изделия, размер которых составляет 6000 х 3000 мм, хотя предельная длина плиты может достигать 9000 мм. Сечение пустот внутри панелей перекрытия может быть круглым, овальным или иметь форму арок различной высоты. При этом можно использовать универсальное оборудование для производства плит перекрытия.

Какие требования предъявляют к ПП

Панели для перекрытия должны быть прочными, поскольку именно на них возлагается основная нагрузка как от самого строения, так и от предметов, расположенных внутри.

Благодаря достаточной жёсткости, качественные плиты не прогибаются при нагрузках, а значит, их разлом исключается

При укладке обращают внимание на целостность: на изделиях не должно быть разломов и расколов более 1 мм

Правильно выбранное оборудование для производства плит перекрытия позволяет получить железобетонные изделия, которые препятствуют проникновению влаги внутрь конструкции, огнеустойчивы, газоустойчивы и экономичны в эксплуатации. Наличие качественной арматуры обеспечивает достаточную жёсткость и прочность панелей, а благодаря внутренним пустотам существенно облегчается процесс прокладки внутренних коммуникаций.

Получение формы ПП

Различные железобетонные изделия создаются путём формования бетонной массы. Не являются исключением и панели перекрытия. Однако здесь, как и в любом процессе производства, есть исключения и особенности. Такая технология производства плит перекрытий характеризуется использованием множества механизмов. Это удобно в том случае, когда цеха или заводы работают с ограниченным ассортиментом.

Форму для изготовления ПП устанавливают на специальный вибростол и фиксируют при помощи электромагнита в неподвижном состоянии. В подготовленный металлический поддон укладывается арматурная сетка, которая является залогом прочности и жёсткости будущего изделия.

С одной из сторон оборудования есть отверстия, через которые въезжают специальные трубы – пуассоны. Они нужны для создания пустот внутри плит. Сверху также накладывается арматурная сетка, и вся конструкция аккуратно заливается бетонным раствором. Следует упомянуть, что нижний слой арматуры более плотный, и металлические стержни толще.

После того как металлический поддон накрывают крышкой, вибростол заставляет форму двигаться, в результате чего смесь плотно утрамбовывается. По окончании процесса пуассоны возвращаются на место и в плите остаются пустоты

Использовать такой станок для производства плит перекрытия очень удобно, поскольку основной процесс выполняется быстро и качественно, что очень важно при выпуске больших партий одинаковых железобетонных изделий

Основные функции и применение

Стандартная железобетонная плита представляет собой плоский кусок бетона прямоугольной формы с каркасом из стальных прутьев внутри и специальными петлями снаружи. Обычно такие плиты используются для монтажа перекрытий разнообразных зданий и сооружений. Существует большое количество изделий, которые отличаются по весу, размерам, параметрам.

Основные характеристики перекрытия железобетонными плитами:

  • Прочность – из-за необходимости выдерживать серьезные расчетные несущие нагрузки
  • Жесткость – в конструкции перекрытия должны быть исключены заметные перегибы даже при больших нагрузках, в связи с чем допустимым показателем считается 1/200 пролета для чердачных перекрытий и 1/250 пролета межэтажных перекрытий
  • Теплозащита – особенно актуально для жилых зданий
  • Звукоизоляция – для обеспечения оптимальной защиты помещения от внешних звуков
  • Огнеупорность – в допустимых пределах
  • Экономичность – желательно сочетание минимального веса с небольшой толщиной и высокими характеристиками прочности/жесткости
  • Индустриальность всех элементов, простота монтажа

Главные функции и сфера применения плиты перекрытия ЖБИ:

  • Формирование конструкций перекрытий, покрытий сооружений. Чаще всего плиты используются в таких конструкциях определенным образом: края изделия опираются на прогоны/стены, средняя часть воспринимает нагрузку (только рассредоточенную, тяжелые массивные предметы размещать запрещено – никаких колонн и т.д.).
  • Восприятие нагрузки и обеспечение пространственной жесткости здания – плиты замоноличивают в один цельный диск, связанный жестко со стенами, что особенно актуально в сейсмоопасных зонах.
  • Обустройство эксплуатируемой и плоской кровли – чаще всего используются плиты многопустотные для зданий и сооружений. В таких плитах прокладывают коммуникации (но никак не в швах).
  • Использование б/у плит при выполнении самых разных задач (кроме основных – перекрытия из них лучше не делать) – сооружают дорожки, ограждения, заборы, мосты, подъездные пути, временные дороги, используют в качестве несущей конструкции для обустройства пола по грунту и т.д.

Общая стоимость плит перекрытий (размеры, вес могут быть разными) составляет до 20% общих расходов на строительство здания. Поэтому в данном случае актуальным является вопрос выбора оптимальных по свойствам изделий по подходящей стоимости.

С одной стороны, экономия на качестве может стать причиной быстрого разрушения сооружения, с другой же – нет смысла переплачивать за превышение параметров, которые не актуальны в эксплуатации.

Расшифровка обозначения аббревиатуры

Расшифровка аббревиатуры подразделят все плиты перекрытия на определенные виды. Благодаря ей удается без особых сложностей понять размеры изделия, не применяя какие-либо манипуляции. Конечно, вычислить необходимые размеры дело несложное, но вот определить нагрузку, которую способна выдержать плита, не так уж и просто. В этом случае не получится даже изготовить плитку.

Первое обозначение материала – это буквы ПК, ПЮ, НВ. Они показывают, к какому виду относится плита перекрытия. После в обозначении имеются цифры. Они отдалены дефисом. По ним можно узнать какой размер (длина, ширина) присутствует у изделия. Все обозначения имеют величину измерений – дециметры и округлены до целого числа.

О том какой вес плит перекрытия пустотных, указано в данной статье.

Кроме этого, подобное разграничение будет показывать тип, размер материала, но и возможную нагрузку. Этот критерий измеряется кПА, то есть килограмм – сила на 1 м2. Еще можно понять под каким порядковым номером стоит плита, если будете знать порядковый номер. Это значение считается ключевым, ведь по нему можно понять, в какой области строительства задействуют такой материал.

Как изготовить перекрытия между этажами в частном доме, описано в данной статье.

Но это все теория, ее можно запомнить, но вот расшифровать изделие по формуле не у всех получается. Рассмотрим наглядный пример: Маркировка ПБ 15-12-8. итак, первое обозначение – это вид плиты, число 15 указывает на длину, число 12 показывает ширину, а 8 – это допустимая нагрузка на материал.

Во всех магазинах, где реализуется эта продукция, можно будет встретить такое обозначение. Если вы поняли, как расшифровывается эта формула, то остальные вы сможете раскрыть меньше чем за минуту. Размеру у такого изделия могут быть самыми различными: стандартными или же выполненными по желанию заказчика. В этом плане важную роль играет желание клиента и его потребности с учетом составленного проекта.

О том как выглядят плита перекрытия пк 10, можно узнать прочитав данную статью.

На видео рассказывается о маркировке плит перекрытия:

При выборе этого изделия необходимо обращать внимание на то, что данные продукции могут иметь различия по габаритам собственной маркировки и по своей структуре. С учетом типа сечения плиты перекрытия армированного вида можно классифицировать по 3 видам: ребристые, пустотные и сплошные. Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ

К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки. При выборе таких плит также необходимо обращать внимание на их размеры и маркировку

Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ. К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки

При выборе таких плит также необходимо обращать внимание на их размеры и маркировку

О том как выглядят плиты перекрытий железобетонные многопустотные, можно узнать из данной статьи.

Широкая сфера применения сварной арматурной сетки увеличивает на нее спрос.

Благодаря своему малому весу, пустотные плиты позволяют осуществлять процесс возведении очень быстро и легко, а также упрощается сам процесс транспортировки. Кроме этого, для подобных изделий свойственны высокие показатели стойкости к деформациям, они обладают отличными показателями звуко- и теплоизоляции. Необходимо обозначить, что пустотные плиты обладают различной формой: вертикальной, круглой или овальной.

Как выглядит устройство деревянных перекрытий в доме из газобетона, можно увидеть и прочитать в статье.

Благодаря такому широкому ассортименту представленные изделия могут стать идеальным решением для конкретно ситуации. Здесь все зависит от природных особенностей и характеристик климата в возводимой местности. При выборе плит перекрытии необходимо обязательно учитывать тот факт, что при укладке изделия на полы и стены обязательно нужно позаботиться про армирование.

Расчёт нагрузки

Расчёт предельного воздействия

Расчёт предельного воздействия — обязательное условие при проектировании здания. Размеры и другие параметры панелей определяются ещё старым добротным советским ГОСТ под номером 9561-91.

Устройство пустотной плиты с наличием армированной стяжкой

Для того чтобы определить ту нагрузку, которая будет оказываться на изделие, необходимо на чертеже будущего строения указать вес абсолютно всех элементов, которые будут «давить» на перекрытие. Их суммарный вес и будет являться предельной нагрузкой.

Прежде всего необходимо учесть вес следующих элементов:

  • цементно-песчаные стяжки;
  • перегородки из гипсобетона;
  • масса напольного покрытия или панелей;
  • теплоизоляционные материалы.

Впоследствии все полученные показатели суммируются и разделяются на количество панелей, которые будут присутствовать в доме. Отсюда и можно получить максимальную, предельную нагрузку на каждое конкретное изделие.

Расчёт оптимальной нагрузки

Понятно, что максимально допустимый уровень — это критический показатель, доводить до которого ни в коем случае нельзя. Поэтому лучше всего рассчитывать именно оптимальный показатель. Например, панель весит 3000 кг. Нужна она для площади в 10 м?.

Необходимо разделить 3000 на 10. В результате получится, что максимально допустимое значение нагрузки составит 300 килограммов на 1 м?. Это маленький показатель, но ведь надо учитывать ещё и вес самого изделия, на который тоже рассчитывалась нагрузка (допустим, её значение равно 800 килограммам на 1м?). От 800 нужно отнять 300, в итоге получается 500 килограммов на 1 м?.

Теперь нужно приблизительно прикинуть, сколько будут весить все нагружающие элементы и предметы. Пусть этот показатель будет равняться 200 килограммам на 1 м?. От предыдущего показателя (500кг/м?) нужно отнять полученный (200кг/м?). В результате получится показатель в 300 м?. Но и это ещё не всё.

Схема устройства пустотной плиты с наличием гидроизоляции

Теперь от этого показателя необходимо отнять вес мебели, отделочных материалов, вес людей, которые постоянно будут находиться в помещении или в доме. «Живой вес» и все элементы, их нагрузка, пусть составляет 150 кг/м?. От 300 необходимо отнять 150. В результате всего и получится оптимально допустимый показатель, обозначение которого составит 150 кг/м?. Это и будет оптимальная нагрузка.

Классификация и особенности основных видов плит

Обозначение плит перекрытия регламентируется ГОСТ 23009. Марка может содержать от 2 до 3 буквенно цифровых групп:

  • Первая – содержит буквенное обозначение разновидности изделия.
  • Вторая – включает основные размеры и показатель предельной нагрузки.
  • Третья – содержит дополнительную информацию такую, как класс арматуры для армирования, вид бетона и т.д.

Маркировка ЖБ плит помогает определить разновидность изделия, способ производства и конструктивные особенности. Железобетонные изделия для сооружения горизонтальных несущих и ограждающих конструкций подразделяются на такие виды:

  • Многопустотные – изделия с продольными технологическими пустотами, которые характеризуются сравнительно небольшим весом и высокими прочностными характеристиками.

    Фото 1. Пустотные железобетонные изделия

  • Ребристые – ЖБИ с продольными ребрами, обеспечивающими повышенную жесткость.
  • Полнотелые – плиты сплошного сечения, отличающиеся высокой прочностью.

Фото 2. Промаркированные полнотелые плиты

Зная марку железобетонных плит, вы сможете легко определить не только их разновидность, но также основные размеры и несущую способность

Поэтому важно знать и понимать, как расшифровываются обозначения основных типов ЖБИ

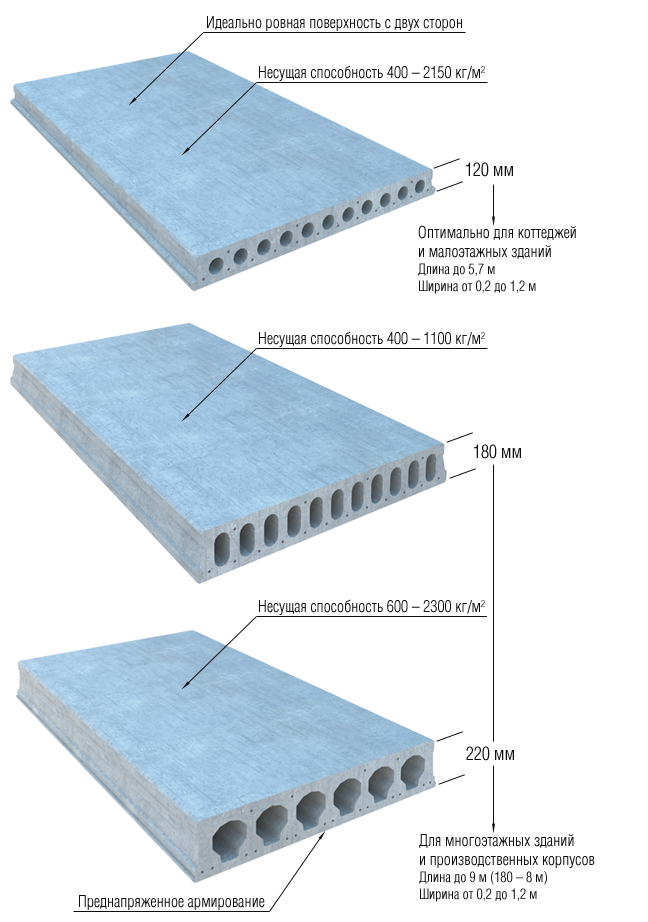

Пустотные плиты

Производятся согласно ГОСТ 9561 с продольными пустотами разных форм. Буквенная маркировка пустотелых плит перекрытия:

  • ПК – круглопустотные ЖБИ толщиной 220 мм, изготовленные методом опалубочного формования.
  • ПБ – многопустотные ЖБИ толщиной 220 мм, которые производятся согласно современному методу безопалубочного (непрерывного) формования.
  • ПНО – облегченные круглопустотные изделия толщиной 160 мм, которые изготовляются по опалубочной технологии.
  • 3,1ПБ и 1,6ПБ – облегченные пустотные ЖБИ толщиной 160 мм, изготовленные по безопалубочной технологии.

Маркировка плит перекрытия ПК и ПБ детально расшифрована в соответствующе пункте данной статьи.

Фото 3. Разные типы многопустотных изделий

Другие виды плит

Заводы-изготовители выпускают и другие виды плит, но они, как правило, относятся к категории изделий специального назначения:

  • Ребристые (ПГ, ПР, ПП) – применяются преимущественно для покрытия и перекрытия промышленных и общественных многоэтажных объектов. Изготовляются по ГОСТ 28042. Характеризуются высокой стойкостью к вибрационным нагрузкам, поэтому наиболее востребованы в регионах с высокой сейсмоактивностью.

    Рисунок 4. Внешний вид ребристых ЖБИ

  • Сплошные (ПТ, П) – характеризуются полнотелой конструкцией, высокими прочностными характеристиками. Производятся в соответствии с ГОСТ 19570. Большим спросом среди застройщиков не пользуются из-за большого веса, что создает значительные нагрузки на стены и фундамент.

    Фото 5. Внешний вид плиты сплошного сечения

Сферы использования

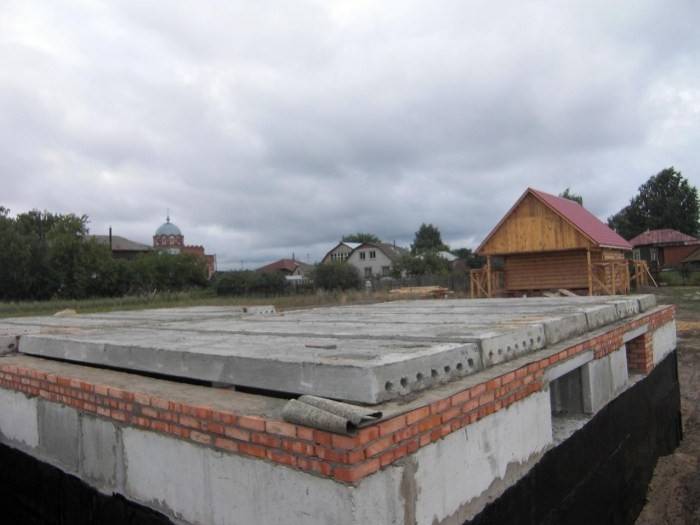

  • Прежде всего, их используют для создания перекрытий между этажами постройки. Лучше всего, для этих целей подходят пустотные варианты изделий.
  • Второй областью применения таких конструкционных элементов, будет создание перегородок и чердачных перекрытий. Для первого типа применения лучше всего использовать пустотные типы изделий, а для создания верхней части чердака или подвала, подойдет ребристые разновидности.
  • Теплотрассы из таких деталей, тоже можно собирать, используя как ограждающий или конструкционный элемент.
  • Гаражи, особенно, если они рассчитаны на несколько машин, очень удобно собирать именно из таких частей. Одни могут выполнять роль стен, а другие можно использовать как крышу. Тут самым лучшим выбором станут пустотные детали.

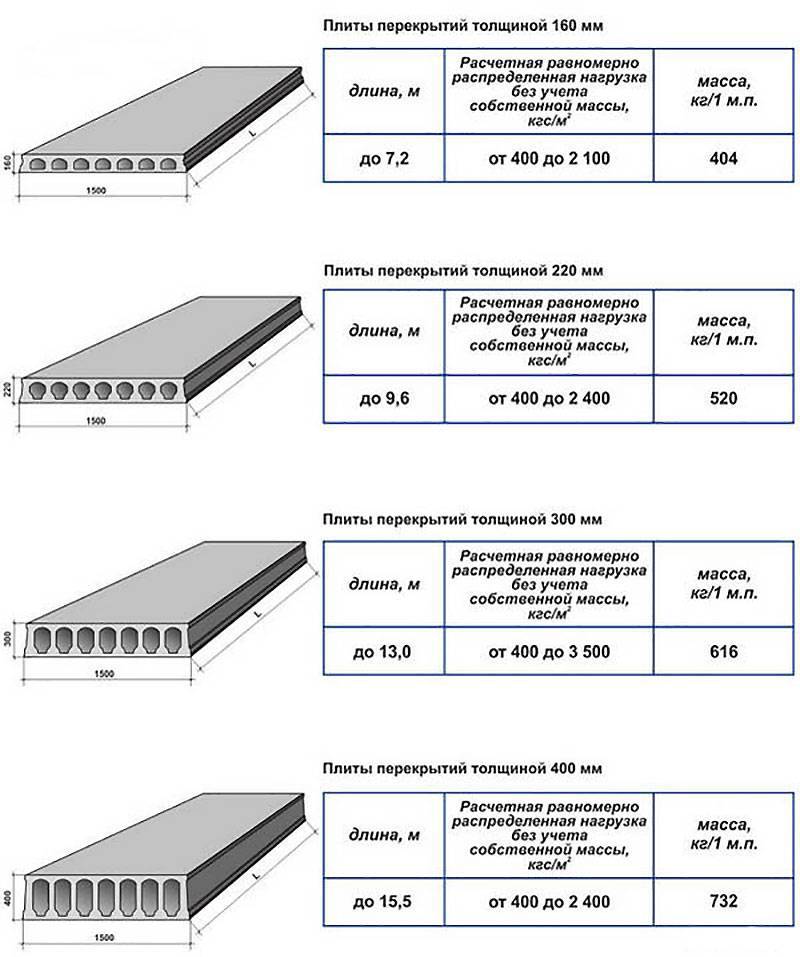

Стандартные максимальные и минимальные типоразмеры

В зависимости от объемно-конструктивных решений здания, а также ограничений производственных линий различают следующие размерные цепочки плит перекрытий:

  1. Пустотные плиты толщиной 220мм имеют маркировку ПК. Являются наиболее популярными конструкционными элементами перекрытий, благодаря простоте монтажа, повышенной долговечности в эксплуатации и относительно небольшому весу.

Размерный ряд этих плит регламентируется ГОСТ 26434-2015:

1ПК, 2ПК, 3ПК – длина таких изделий колеблется от 2,4 до 7,5м (т.е. сюда входят и размеры 5400мм) с модульным шагом 0,3м. Плиты длиной 6 метров считаются самыми популярными, так как они связаны к типовым сериям многоквартирных домов.

Индексы 1, 2 или 3 в маркировке указывают на разные диаметры круглых пустот – 159, 140 или 127мм. Ширина изделий может быть 1000, 1200, 1500 или 1800мм.

  • 1ПКТ – специальная серия «пустотелых» изделий, опертых с 3-х сторон, длиной 9 метров и шириной 1000, 1200, 1500мм.
  • 1ПКТ, 2ПКТ, 3ПКТ — длина от 3,6 до 7,5 м при одинаковом шаге 0,3м. Ширина варьируется от 2,4 до 3,6м при одинаковом шаге модулей. Также имеется поддержка с 3-х сторон, о чем свидетельствует обозначение «Т».
  • 1ПКК, 2ПКК, 3ПКК — упираются в 4 стороны с перекрытием всего помещения. Длина таких изделий составляет 2,4 – 3,6м с шагом 0,3м, а ширина имеет большие габариты – 4,8 – 7,2м на том же расстоянии.

Это связано с особой конструктивной схемой – такие полы работают по более короткой стороне, т.е. по расположению пустот.

  • Пустотные плиты толщиной 260мм, рассчитанные на повышенные нагрузки и используемые как в жилых, так и в общественных зданиях:
    • 4ПК — длина от 2,4 до 9м, уклон 0,3м. Ширина — 1000, 1200 и 1500мм. Диаметр углубления 159мм.
    • 5ПК – усиленные плиты с большими пустотами – 180 мм. Они доступны в трех стандартных длинах – 6, 9 и 12м. Ширина такая же, как у 4PK.
    • ПГ – специальная серия с вытянутыми грушевидными пустотами. Помимо 5ПК, они выпускаются длиной 6, 9 и 12 метров, при такой же ширине.
    • Пустотелые плиты толщиной 300мм предназначены для наиболее ответственных длиннопролетных конструкций. Они имеют маркировку 6ПК, длину 12м, ширину 1000, 1200 или 1500мм и диаметр пустоты 203мм.

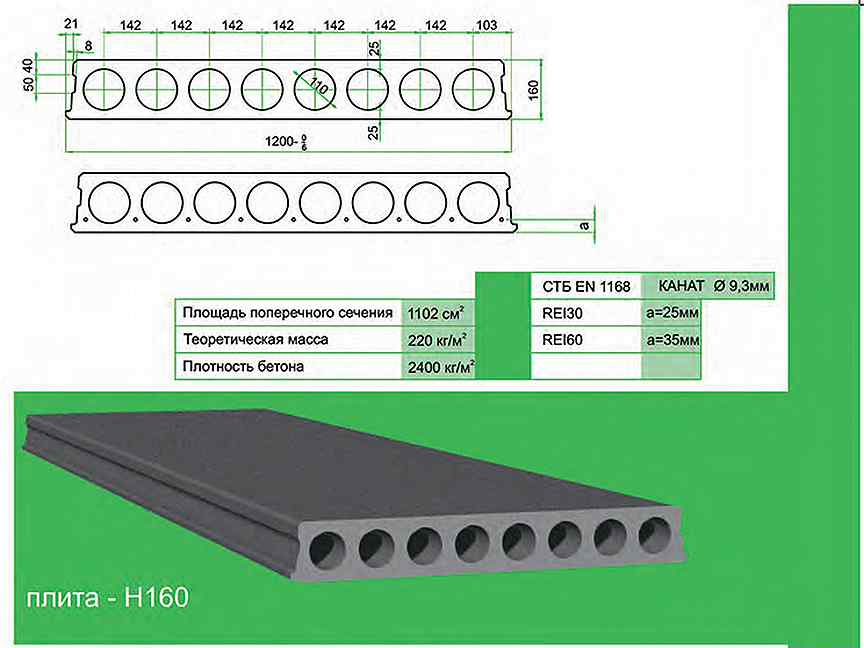

    • Легкие пустотелые плиты толщиной 160мм и диаметром пустот 114мм. Они различаются по длине от 3,6 до 6,3м с шагом 0,3м. Ширина – 1000, 1200, 1500 и 1800мм.Таблица со сводными размерами плит перекрытий:

Панели ПБ

Относительно недавно многие фабрики были оснащены совершенно новым оборудованием для создания многостворчатых конструкций.

Характерной особенностью этих линий является то, что продукт производится не методом заливки с последующей закалкой в автоклаве, а методом полусухого вибропрессования.

Такие изделия формируются любой длины, насколько это позволяет производственная линия. После отверждения элемент можно обрезать до любого размера в соответствии с дизайном.

Толщина (160, 220, 260 или 300мм) и ширина (900, 1000, 1200,…, 3600мм с шагом 300мм) остаются модульными. Они маркируются как ПБ и индексы им присваиваются непосредственно на заводе.

Ребристые панели

Многие общественные и производственные здания, для которых форма потолка не имеет значения, перекрывают ребристыми панелями.

Эти изделия просты в установке и имеют малый вес по сравнению с «пустотами». Они имеют П-образную форму – на их длинных сторонах расположены балки, воспринимающие нагрузки, присущие тонким горизонтальным конструкциям.

Эти изделия доступны в следующих размерах:

  • ПРТм-1, длина по ребрам жесткости 1170мм, ширина между ребрами 390мм, толщина горизонтальной «оболочки» 90мм;
  • ПРТм-2 — 1370 х 390 х 90;
  • ПРТм-3 — 1570 х 390 х 90;
  • ПРТм-4 — 1770 х 390 х 90;
  • ПРТм-5 — 1970 х 390 х 120;
  • ПРТм-6 — 2170 х 390 х 120;
  • ПРТм-7 — 2370 х 390 х 120;
  • ПРТм-8 — 2570 х 390 х 120;
  • ПРТм-9 — 2770 х 390 х 120;
  • ПРТм-10 — 2970 х 390 х 150;
  • ПРТм-11 — 3170 х 390 х 150;
  • ПРТм-12 — 3370 х 390 х 150;
  • ПРТм-13 — 3570 х 390 х 150.

Сплошные плиты


Другой, менее распространенный вид сборных железобетонных плит перекрытий – сплошные элементы, не имеющие пустот и ребер жесткости.

Такие элементы редко используются в качестве самостоятельной конструкции и предназначены для местного перекрытия пролета в качестве пристройки или в местах, где использование других элементов невозможно.

Размеры зависят от параметров опалубки на заводе, где они изготавливаются. Чаще всего производители выпускают изделия толщиной:

  • 100;
  • 120;
  • 140;
  • 160мм.

Длина варьируется от 1,6 до 5м, а ширина от 0,9 до 2,4м с шагом 0,1м. Однако при оформлении индивидуального заказа производственные возможности многих предприятий позволяют изготавливать такие изделия нестандартных размеров.

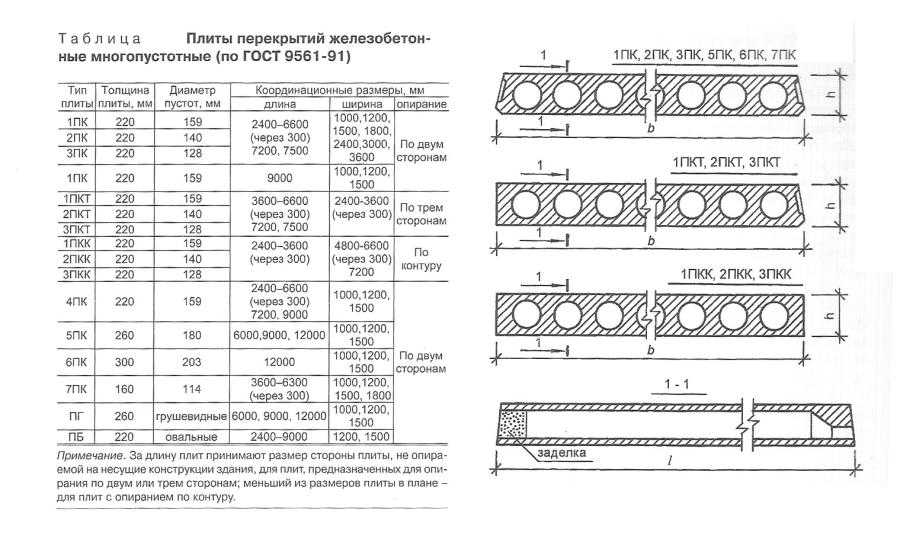

Обозначение марки железобетонных многопустотных ПК

Чертеж плиты перекрытия с круглыми пустотами толщиной 220 мм

Условными обозначениями марок многопустотных железобетонных плит-перекрытий являются 3 буквенно-цифровые группы:

  1. 1-я группа обозначает тип продукта, габаритные размеры, вид бетона («Л» – легкий, «С» – плотный силикатный) и класс напрягаемой арматуры.
  2. 2-я группа обозначает расчетную нагрузку на изделие в килопаскалях, нормативный порядковый номер по несущей способности. Также указывается класс напрягаемой арматуры для предварительно напряженных плит.
  3. 3-я гр. обозначает дополнительные характеристики, которые отражают особые условия для использования железобетонных плит и специфические особенности их конструкций, таких, как наличие закладных дополнительных деталей.

Для армирования многопустотных плит в качестве напрягаемой арматуры лучше брать:

  • горячекатанную стержневую класса A-IV, А-V,A-VI;
  • арматурные канаты, класс – К-7;
  • стержневую упрочненную, Ат-IV, Ат-VI и Ат-V;
  • высокопрочную поволоку, Вр-II.

Виды многопустотных плит перекрытия в сечении. Пустоты в плитах перекрытия можно использовать для прокладки электропроводки и коммуникаций.

Существуют правила нанесения маркировочных знаков на ПК. Показатели, какие должны содержаться в надписях – данные, которые обязательно должны иметь соответствие с требованиями ГОСТ 13015.2., наносятся они на боковую поверхность плит (ПК). Маркировочные надписи подразделяются на основные, монтажные и информационные.

Согласно ГОСТу, основные надписи состоят из:

  • марки железобетонной конструкции;
  • наименования предприятия-изготовителя, зарегистрированного товарного знака производителя;
  • штампа технического контроля.

Информационные надписи на фундаментных блоках состоят из:

  • даты изготовления;
  • массы конструкции.

Монтажные знаки состоят из изображений, которые указывают:

  • на место строповки конструкции;
  • на верх конструкции;
  • на место опоры конструкции;
  • на установочные риски конструкции.

Перекрытия бывают и деревянными. Это балочные . Их лучше всего использовать в индивидуальном строительстве. Среди них выделяют древесно-стружечные. Они пользуются спросом у индивидуальных застройщиков. Их производство осуществляют на деревообрабатывающих комбинатах. Основная часть таких изделий – мельчайшая стружка и волокна.

Как правильно хранить и транспортировать железобетонные многопустотные плиты перекрытия (ПК)?

Хранение и транспортировка железобетонных многопустотных изделий ПК производятся в соответствии с требованиями ГОСТ 13015.4.

Для транспортировки отгрузка осуществляется только тогда, когда прочность бетона строго соответствует отпускной прочности по ГОСТ.

Транспортировка ПК осуществляется специальными автомашинами или на железнодорожных платформах.

Между плитами и бортами транспорта, перевозимого изделие, обязательно должны быть зазоры не менее 50 мм.

Когда перевозят плиты автотранспортом, лучше всего спланировать возможность монтажа с колес.

Прокладки под нижний ряд и между плит рекомендуют располагать около монтажных петель. Толщиной прокладки должны быть не менее 3 см, при условии, если монтажные петли выступают за данную толщину, то высоту подкладок необходимо увеличить. Располагают их одну над другой на расстоянии примерно 70 см от торца ПК. При хранении осуществлять опору на инвентарные подкладки или на опоры другого вида.

Погрузку и разгрузку ПК производят кранами. Выполняя погрузочно-разгрузочные работы, строго запрещается перетягивать плиты, разгружать со свободным падением или волоком.

Сложенные блоки установить лучше так, чтобы обязательно были видны маркировочные надписи и знаки и была обеспечена возможность для захвата каждой плиты.

Изделия и отдельные их элементы, у которых могут ухудшиться показатели при попадании атмосферной влаги, лучше укрывать защитным материалом.

ПК при хранении необходимо опирать на опоры другого типа или инвентарные подкладки. Между рядами в штабеле их лучше опирать на инвентарные прокладки, имеющие форму прямоугольника или трапеции в поперечном сечении из дерева или других материалов, обеспечивающих сохранность продукта.

Еще один ценный совет: перед необходимо продумать их армирование, так как оно имеет свои особенности в зависимости от вида плит. Например, мощные железобетонные лучше всего подвергаются армированию, если при этом использовать специальные сетки для армирования. При правильном армировании вам будет гарантирована необходимая прочность.

Стандарт маркировки бетонных плит

Разобраться в маркировке бетонных плит непосвященному человеку не так просто, но если это необходимо, то придется вникнуть в стандартные обозначения плит и в их маркировку. Если на плите стоит маркировка ПК, значит плита перекрытия круглопустотная, а после буквенной индексации следуют просто размеры плиты.

К примеру, последние буквы могут обозначать класс арматуры по степени стойкости к агрессивным средам. После размеров в цифровом виде указана максимальная нагрузка, которую может принять плита без изменения линейных параметров.

Плита перекрытия получила широкое распространение благодаря своим основным прочностным качествам, а также неплохим показателям по теплоизоляции, шумоизоляции и огнеупорности. Если использовать плиту перекрытия в частном строительстве, можно существенно повысить прочность здания и здорово сэкономить на этом.

Безбалочные перекрытия

Безбалочные разновидности перекрытий дома сооружаются в виде монолитных конструкций, а также с применением сборных изделий ЖБИ или специальных балок с блоками-вкладышами, которые укладываются вплотную друг к другу и после укладки монолитятся. Они выполняют одновременно несущие и ограждающие функции.

Монолитные железобетонные

Монолитное перекрытие представляет собой цельную бетонную конструкцию толщиной обычно 150-250 мм, опирающуюся на несущие стены. Такая плита сооружается непосредственно на строительном объекте.

Фото 5. Подготовка опалубки под монолитное перекрытие

Последовательность устройства:

  1. Создание съемной опалубки с опорой на вертикальные стойки.
  2. Изготовление и установка армирующего каркаса из арматуры 6-12 мм.
  3. Заливка опалубки бетоном.

Фото 6. Изготовление армирующего каркаса

Основные преимущества монолитных железобетонных конструкций:

  • Возможность перекрытия пролетов сложной конфигурации.
  • Отсутствие необходимости заделки швов.
  • Не требуется привлечение грузоподъемной строительной техники.
  • Повышенная по сравнению с другими видами перекрытий несущая способность.

Фото 7. Бетонирование монолитной конструкции

Но и недостатки у монолита имеются – повышенная трудоемкость работ, большой вес (1 м2 перекрытия толщиной 200 мм весит примерно 500 кг), долгое высыхание бетона и, а также необходимость «ухода» за перекрытием до набора прочности (до 28суток). Также одним из основных минусов является высокая стоимость устройства – более чем на 30 % дороже по сравнению с применением пустотных плит заводского производства.

Сборные железобетонные

Применение пустотных плит считается самым востребованным на сегодня способом устройства перекрытий. Они укладываются вплотную друг к другу, а швы в месте примыканий заделываются раствором или бетоном (в зависимости от их размеров). Изделия производятся в заводских условиях, что гарантирует высокое качество и соответствие фактических характеристик показателям, указанным в сопроводительной документации.

Фото 8. Процесс монтажа железобетонных плит

Достоинства:

  • Высокая скорость монтажа за счет привлечения грузоподъемной техники.
  • Высокие прочностные характеристики – в продаже имеются изделия с несущей способностью от 300 до 1600 кг/м2.
  • Небольшой вес – благодаря наличию продольных технологических пустот в конструкции.
  • Нет необходимости ждать набора прочности как в монолите, соответственно сразу же можно приступать к следующему этапу строительства.

Фото 9. Цокольный этаж, перекрытый плитами

Виды плит перекрытия

Однако следует помнить, что плиты из бетонных смесей устанавливают на надежные, крепкие опоры, старайтесь также обезопасить их от воздействия влаги.

Существуют различные размеры жби плит перекрытия.

Здесь указаны все требования, которые обязательно соблюдать изготавливая многопустотные железобетонные плиты из легкого или тяжелого, плотного силикатного бетона.

Различают три вида плит перекрытия:

  1. Полнотелые или бетонные — массивные, прочные, лучше других защищают от трещин и нежелательных прогибов, однако обладают низкой способностью к звуко- и теплоизоляции. Используют для строительства гаражей, торговых центров и другом каркасномонолитном строительстве.

  2. Железо-бетонные в свою очередь делят на однопролетные и многопролетные, сборно-монолитные, грибообразные. Улучшают звукоизоляцию и облегчают отделку внутреннего помещения. Эти плиты чаще всего используют при строительстве многоэтажных домов и общественных зданий. Размер ребристой плиты перекрытия зависит от длины и ширины помещения. Высота всегда 14-16 сантиметров.
  3. Пустотные самые распространенные ЖБ плиты. За счет армированных ребер и трубчатых пустот они прочны на изгибы, имеют легкий вес в по сравнению с иными видами плит. В пустотах таких плит удобно прокладывать коммуникации. С их помощью строят склады, жилые дома, торговые павильоны.

Маркировка плит перекрытия

Чтобы понять какой нужен размер плиты перекрытия можно посмотреть на маркировку. В ГОСТ указаны все необходимые характеристики.

Первые буквы обозначают тип:

ПБ – полнотелые бетонные плиты;

НВ, НВК, 4НВК – ребристые жб плиты;

Третья буква в маркировке указывает на наличие дополнительной стороны опирания плиты:

Первые две цифры это длина в дециметрах.

Вторые две – ширина. Обычно эти параметры завышены на 10-20 мм.

Последняя цифра указывает расчетную нагрузку.

В следующей группе букв и цифр могут указываться дополнительные параметры конструкции, такие как класс арматуры, наличие монтажных петель и проч.

Пример и расшифровка маркировки

Рассмотрим на примере ПК 54.15-8:

ПК – пустотное перекрытие;

54 – длина плиты, дц;

8 – расчетная нагрузка, 7,85кПа (800 кгс/м2)

Размеры и характеристики полнотелых плит указаны в ГОСТ12767-94.

Разделяются по способу опирания:

  • 2ПД-6ПД – на две стороны;
  • 3ПТ-6ПТ – на три стороны;
  • 1П-6П – на четыре стороны.

Первая цифра в маркировке указывает на толщину изделия:

  • 1 – 100 мм
  • 2 – 120 мм
  • 3 – 140 мм
  • 4 – 160 мм
  • 5 – 180 мм
  • 6 – 200 мм

По длине размер бетонных плит перекрытия составляет от 3 до 6,6 м, по ширине – от 1,2 до 6,6 м.

конструктивных элементовмонтажные петликаналы для проводки коммуникаций

Размеры ребристых железобетонных плит перекрытия указываются в ГОСТе 27215-87 для плит 400 мм., в высоту и ГОСТе 21506-87 для предварительно напряженной плиты 300 мм., высотой.

1П – изделие опирается на полку ригеля; различают восемь видов от 1П1 до 1П8, где длина изделия 5,55 и 5,05 м, а ширина – 0,74-2,985 м

2П – изделие опирается на тело ригеля, то есть на опорную балку; размеры плиты всегда 5,95 м по длине и 1,485 м по ширине.

Размеры и величины пустотных плит перекрытия ПК указываются в ГОСТ 9561-91.

Плиты классифицируют по группам, где помимо третьей буквы (Т или К), определяющей количество сторон опирания, пустотные перекрытия обозначают буквами ПГ или ПБ.

Пустоты в плите ПГ должна походить на форму груши, а ПБ – изготавливается по методу непрерывного безопалубочного формования.

В зависимости от вида и размера железобетонной плиты перекрытия, способа ее изготовления, материалов, меняется цена на изделие.

Не стоит забывать про доставку и монтаж, который осуществляется специальной грузоподъемной техникой.

Пустотелые плиты хорошо защищены от возгораний, влаги и гниения. Пустоты не только гасят нежелательные вибрации, но и позволяют легко и удобно проводить коммуникации: электропровод, канализационный стояк и проч.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
