Штангенциркуль — Википедия. Что такое Штангенциркуль
| Эта статья или раздел описывает ситуацию применительно лишь к одному региону (Россия), возможно, нарушая при этом правило о взвешенности изложения. Вы можете помочь Википедии, добавив информацию для других стран и регионов. (Ноябрь 2017) |
Штангенци?ркуль (от нем. Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.
Штангенциркуль — один из самых распространённых инструментов измерения благодаря простой конструкции, удобству в обращении и быстроте в работе.
Устройство

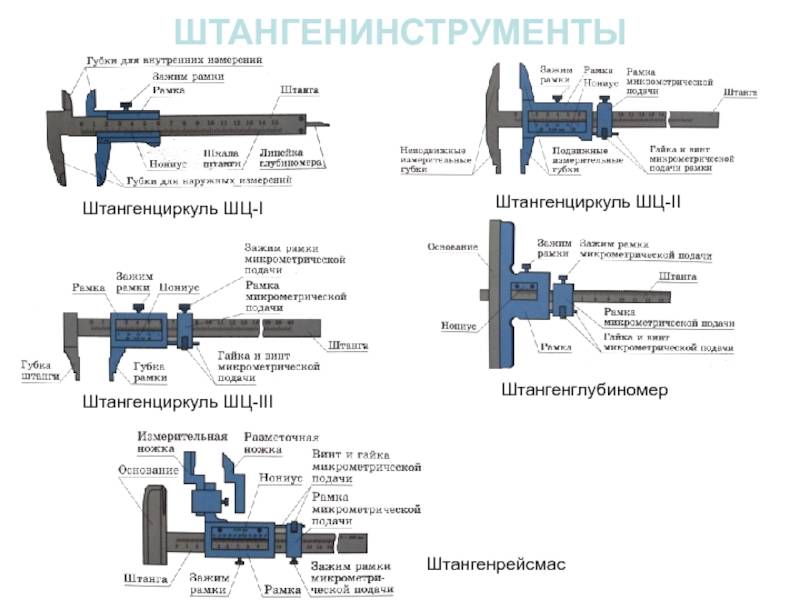

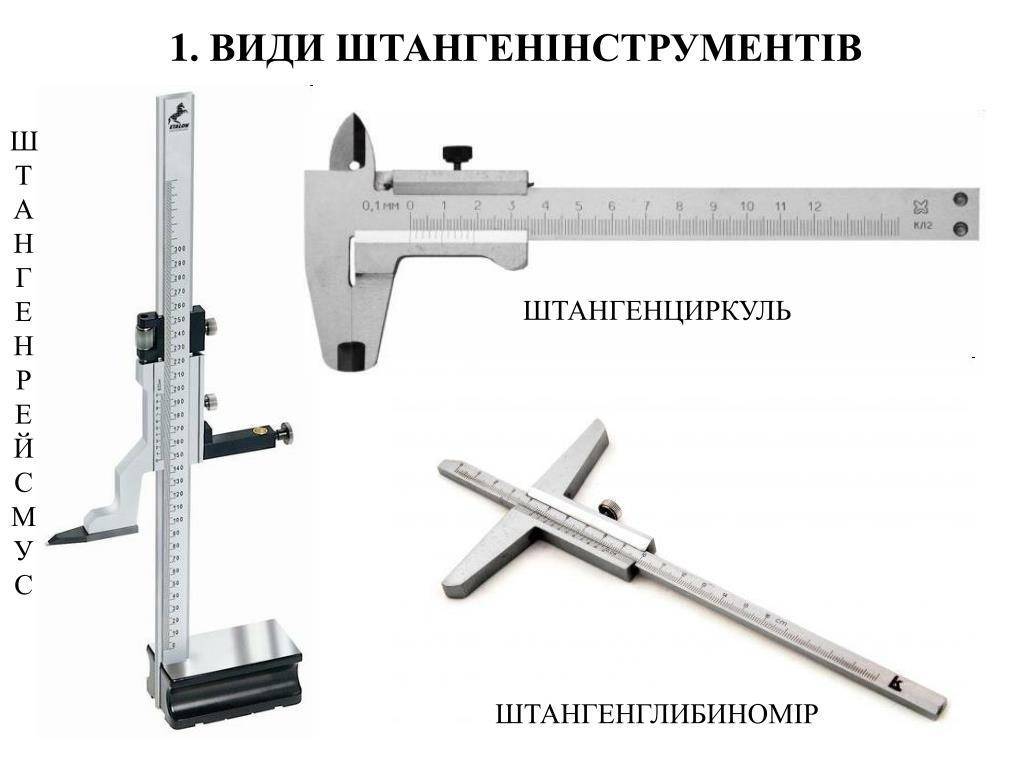

Штангенциркуль, как и другие штангенинструменты (штангенрейсмас, штангенглубиномер), имеет измерительную штангу (отсюда и название этой группы) с основной шкалой и нониус — вспомогательную шкалу для отсчёта долей делений. Точность его измерения — десятые/сотые (у разных видов) доли миллиметра. Точность шкалы с нониусом рассчитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса.
На некоторых экземплярах штангенциркуля возможно также присутствие в верхней части подвижной рамки шкалы, измеряющей расстояние в дюймах. Нониус такого штангенциркуля дает отсчет в 128-х долях дюйма.
Снятие показаний

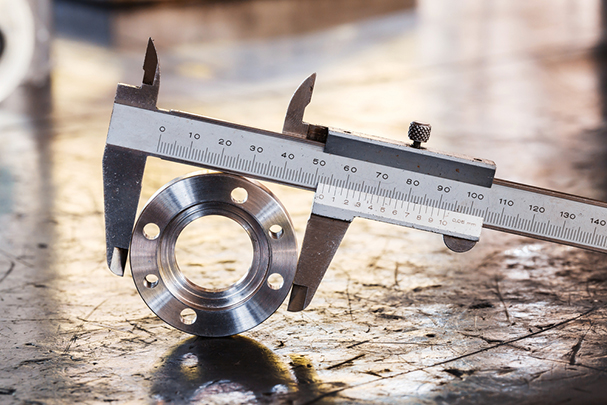

Измерения штангенциркулем

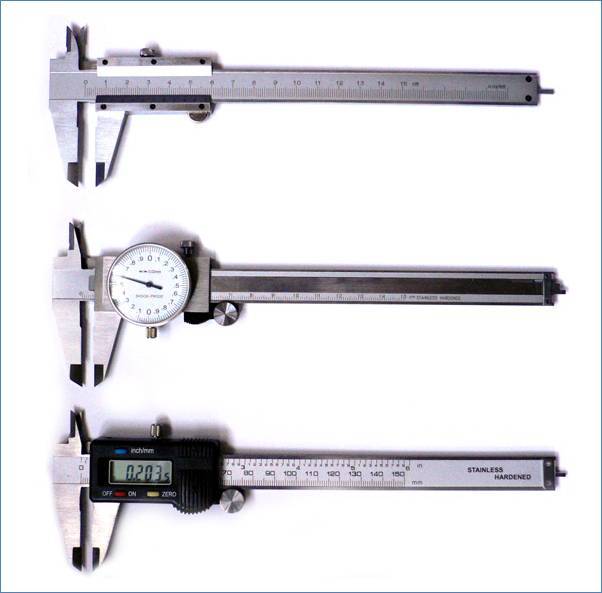

По способу снятия показаний штангенциркули делятся на:
- нониусные,
- циферблатные — оснащены циферблатом для удобства и быстроты снятия показаний,
- цифровые — с цифровой индикацией для безошибочного считывания.
Порядок отсчёта показаний штангенциркуля по шкалам штанги и нониуса:
- считают число целых миллиметров, для этого находят на шкале штанги штрих, ближайший слева к нулевому штриху нониуса, и запоминают его числовое значение;
- считают доли миллиметра, для этого на шкале нониуса находят штрих, ближайший к нулевому делению и совпадающий со штрихом шкалы штанги, и плюсуют его порядковый номер и цену деления нониуса (цена деления нониуса рассчитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса), у наиболее распространенных штангенциркулей шц-1 цена деления нониуса 0.1мм .
- подсчитывают полную величину показания штангенциркуля, для этого складывают отсчет по основной шкале (число целых миллиметров) и отсчет по шкале нониуса (долей миллиметра).

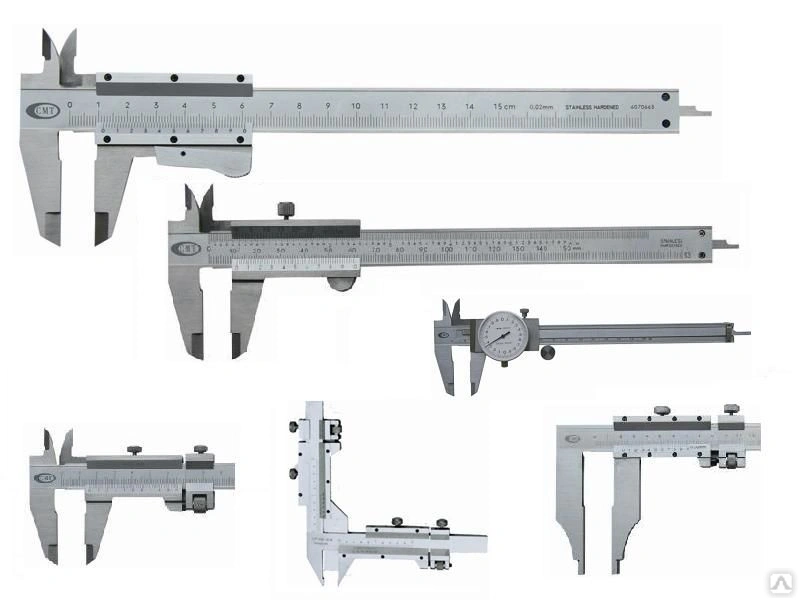

Виды штангенциркулей
Штангенциркули по ГОСТ 166-89:
- ШЦ-I — штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.
- ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;
- ШЦТ-I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.

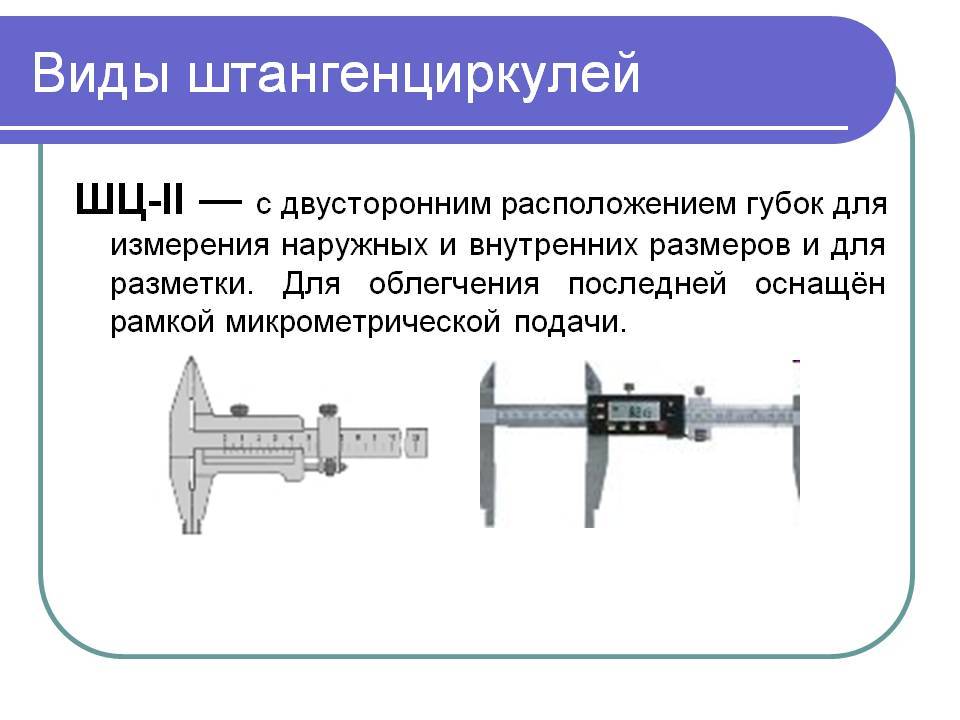

- ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.
- ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.
- ШЦЦ — с цифровой индикацией (электронный).
Уход
В условиях активной работы со штангенциркулем рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, затем вытирать насухо, а по окончании работ — укладывать в чехол. Желательно не допускать при эксплуатации грубых ударов или падения инструмента во избежание изгибов штанги, а также царапин на измерительных поверхностях или их трения об измеряемую деталь.
Порядок поверки штангенциркулей определён ГОСТ 8.113-85.
Достоинства и недостатки
Достоинства цифрового штангенциркуля.
Повышенная точность и малая погрешность, что крайне важно при точных замерах, где малейшее несоответствие в определённой детали сразу вызовет нестабильную работу во всём механизме или установке. Упрощённая поверка (или калибровка) – когда необходимо проверить работу сразу нескольких штангенциркулей. Быстрота восприятия и передачи полученных данных
Это крайне важно на производстве, где у конвейера стоит контролёр, определяющий точность и верность определённых размеров выпускаемых деталей и выявляющий производственный брак. Показания прибора выдаются мгновенно – расчёт по шкалам здесь не требуется. Новичкам незачем изучать, как производятся замеры – за них всё сделают датчик и цифровой модуль. Возможность переключаться с одного вида замера на другой – на многопрофильных деталях, имеющих разные подходы к замеру того или иного промежутка. Возможность легко перевести дюймы в сантиметры и обратно, а также передать данные, используя встроенный интерфейс для внешней связи с ПК и мобильными устройствами
Быстрота восприятия и передачи полученных данных
Это крайне важно на производстве, где у конвейера стоит контролёр, определяющий точность и верность определённых размеров выпускаемых деталей и выявляющий производственный брак. Показания прибора выдаются мгновенно – расчёт по шкалам здесь не требуется
Новичкам незачем изучать, как производятся замеры – за них всё сделают датчик и цифровой модуль. Возможность переключаться с одного вида замера на другой – на многопрофильных деталях, имеющих разные подходы к замеру того или иного промежутка. Возможность легко перевести дюймы в сантиметры и обратно, а также передать данные, используя встроенный интерфейс для внешней связи с ПК и мобильными устройствами.
Показания прибора выдаются мгновенно – расчёт по шкалам здесь не требуется. Новичкам незачем изучать, как производятся замеры – за них всё сделают датчик и цифровой модуль. Возможность переключаться с одного вида замера на другой – на многопрофильных деталях, имеющих разные подходы к замеру того или иного промежутка. Возможность легко перевести дюймы в сантиметры и обратно, а также передать данные, используя встроенный интерфейс для внешней связи с ПК и мобильными устройствами.
Недостатки электронного прибора.
- Наличие батарейки – забыв её вовремя заменить, вы столкнётесь с необходимостью делать замеры «по старинке».
- Чувствительность к высокой влажности, тряске, ударам и вибрациям – из-за этого электронный модуль легко повредить.
- Программные сбои из-за сильных помех поблизости, чувствительность к статическому электричеству. Отсюда неработоспособность как отдельных функций, так и всего прибора в целом. Может пропасть индикация – у большинства штангенциркулей нет подсветки, и догадаться о том, что прибор ещё исправен и работоспособен (при потухшем дисплее), нельзя.
Это интересно: Штангенрейсмас — назначение, поверка, ГОСТ
Что необходимо соблюдать
- В рабочем режиме штангели размещаются отдельно от тяжелого инструмента в легкодоступных местах, в которых гарантирована их неподвижность при воздействии вибрации.
- Инструмент с повышенной точностью требует размещение в точках или условиях изолированных от каких-либо источников температуры.
- Необходимо регулярно смазывать легкими маслами.
Один из самых конструктивно простых и распространенных измерительных инструментов, который отличается своей универсальностью, высокой точностью показаний и способностью выполнять замеры внутренний и внешних диаметров – штангенциркуль.
Среди множества его видов, имеющих, к тому же, разные размеры, можно найти варианты с действительно минимальной погрешностью.
Сам инструмент активно применяют в быту, а в машиностроении и токарном деле без него и вовсе невозможно обойтись.
Подробнее о том, что такое штангенциркуль, на что он способен, из чего сделан, каким бывает и какой выбрать, далее.
Как пользоваться штангенциркулем, точность инструмента
Измерения с точностью до 1 мм интуитивно понятны абсолютно всем и в особых разъяснениях абсолютно не нуждаются. Передвигая подвижную рамку вдоль штанги, зажимая (не сильно) губками деталь, мы отслеживаем на цифровой шкале штанги размер. Все хорошо, когда риска с «0» нониуса четко совпадает с любой из рисок основной шкалы. Это значит, что деталь имеет размер в целых миллиметрах. Но если риски шкалы и нониуса не совпадают, то большинство людей применит термин «больше» или «меньше». К примеру: чуть больше 30 мм для обывателя будет означать размер от 30 до 31 мм. Но пользование нониусом настолько просто, что имея штангенциркуль, продолжать пользоваться подобными величинами – моветон.
Шкала нониуса разбита таким образом, что наиболее точное совпадение ее риски с риской основной шкалы покажет точное значение после запятой в дробном значении размера детали.
Нужно учитывать класс точности инструмента, он обязательно пишется – чаще прямо на нониусе – чему равно одно его деление. Большинство самых распространенных штангенциркулей обладает способностью определять размер с точностью до 1/10 миллиметра, но есть приборы и до 2/100, на них написано 0,02. На принцип пользования нониусом это не влияет.
Кроме умения пользоваться нониусом, важно так же правильно пользоваться штангенциркулем во время проведения измерений, о чем детально рассказывается в следующем видео. Штангенциркули с круглой цифровой шкалой не требуют совпадения рисок, они прямо показывают на значение
Здесь важно учитывать значение деления, которое указывается на циферблате
Штангенциркули с круглой цифровой шкалой не требуют совпадения рисок, они прямо показывают на значение
Здесь важно учитывать значение деления, которое указывается на циферблате
Для этого штангеля оно составляет 0,02 мм. К плюсам такого исполнения инструмента можно отнести возможность тарирования (физической установки на «0» шкалы циферблата) при сведенных губках с фиксацией зажимным винтом – здесь он снизу циферблата. К явным же недостаткам – исключительную аккуратность в обращении. Слишком велик риск повреждения инструмента при разбивании стекла циферблата. А ведь особую бережность в обращении со штангенциркулем при проведении слесарных, токарных или фрезерных работ обеспечить практически невозможно, поэтому ШЦК все чаще снимается с производства ввиду малого спроса, хотя в домашних условиях, при бережном отношении он может многие годы служить верой и правдой.
Хотя очень недорогие (от 5,5 $) за штуку углепластиковые циферблатные штангеля все же пока удерживают этот тип инструмента на плаву.
Еще одним фактором, влияющим на уход с рынка ШЦК, стало наличие недорогих и менее прихотливых в эксплуатации ШЦЦ – цифровых или дигитальных (от digital – цифровой) штангенциркулей, в основном китайского производства.
Несколько слов о кнопках на цифровом штангенциркуле. Зеленая вверху – переключатель значений «миллиметры – дюймы». Ремарка: наличие на основной шкале (а также на подвижной рамке) верхней разметки позволяет производить измерения в дюймах, что в общем-то для нас не так уж и актуально. Левая красная кнопка снизу включает и выключает прибор. А вот правая, на наш взгляд, самая интересная кнопка, позволяющая обнулить значение в любом положении губок. Эта функция очень полезна при контроле размера большого числа однотипных деталей, когда номинальный размер выставляется изначально, фиксируется желтой кнопкой, а при замерах мы видим отклонения от него, причем в обе стороны.
Кстати, взаимная проверка точности всех перечисленных типов штангелей, в т.ч. и с разным классом точности измерений, показывает, что даже старые советские инструменты, при условии не убийственных условий эксплуатации, вполне справляются со своей задачей
Важно помнить: наиболее точным значением для наружных размеров будет наименьшее, а для внутренних – наибольшее. Все дело в том, что крайне сложно абсолютно точно позиционировать инструмент при замерах, а искажения дают именно эти неточности
И еще одно: винт фиксации подвижной рамки нужно держать в слегка поджатом состоянии, что предотвратит слишком большой ее люфт на основной штанге. И подводить к детали ее нужно без чрезмерных усилий, которые вынудят этот самый люфт конвертировать в искажение замера.
Как правильно хранить инструмент
Чтобы продлить срок эксплуатации штангенциркуля, его необходимо правильно хранить. Для этого следует использовать специальный футляр. Рекомендуется периодически мягкой тряпочкой протирать поверхность устройства, чтобы убрать загрязнение. При частом применении ему не нужно дополнительных защитных мер. Если же пользоваться им редко, то нужно обрабатывать его машинным маслом. Необходимо избегать воздействия влаги и солнечных лучей и механических повреждений – ударов, царапин и др.
Штангенциркуль – инструмент, который часто требуется профессиональным мастерам и любителям. Если необходимо часто производить измерения, то потребуется приобрести такое устройство. Выбирая нужную модель, пользователю следует руководствоваться особенностями работы, учитывая особенности конструкции и стоимость таких инструментов.
Как выбрать хороший инструмент
Основными достоинствами штангенциркуля является точность измерений. По такой причине высококачественный инструмент должен быть сделан из прочного материала, а также иметь легко заметную разметку и переносить активное применение. Популярностью у опытных мастеров пользуют инструменты из нержавеющей стали, на которых выгравированы деления из-за высокой устойчивости к долговечности и коррозии.
Главными принципами выбора будет следующее:
- Длина – она будет определять диапазон измерений. Ее следует подбирать в зависимости от задач. Для применения в быту будет достаточно инструмента размером 12.5 см, а для строительства дома, к примеру, потребуется штангель длиной в 5 метров.
- Шаг измерения – грубо говоря, результат измерений будет куда точнее у тех моделей, которые имеют наименьшее расстояние между соседними шкальными делениями.
- Цена – не стоит покупать дорогостоящую модель для редкого использования в бытовых условиях, но хороший штангенциркуль не будет стоить дешево. Мастерам, у которых этот инструмент является основным для измерений, стоит посмотреть в сторону проверенных немецких, японских и швейцарских моделей. Качественные инструменты, а особенно электронные очень дорогие, и их достаточно купить раз, потому что это будет на всю жизнь. От частоты использования стоит отталкиваться от цены инструмента.
Перед покупкой штангеля убедитесь в том, что нет люфтов между неподвижной и подвижной частью, а также совпадают нулевые отметки обеих шкал при сведенных губках.
- https://stroy-podskazka.ru/shtangencirkul/vidy/
- https://mekkain.ru/library/shtangenczirkul.html
- https://stroy-okey.ru/house/instrument/kak-polzovatsya-shtangencirkulem-ustrojstvo-nastrojka-i-primery-izmerenij/
- https://lesoteka.com/instrument-i-oborudovanie/shtangentsirkul
- https://tpspribor.ru/interesnoe/kak-pravil-no-pol-zovat-sya-shtangencirkulem.html
- https://instrumentn.ru/izmeritelnye-pribory/shtangentsirkul-vidy-i-vybor
- https://m.VseInstrumenti.ru/ruchnoy_instrument/izmeritelnyj/shtangentsirkuli/articles/ustrojstvo/
- https://moy-instrument.ru/masteru/ustrojstvo-i-naznachenie-shtangentsirkulya.html
- https://domsdelat.ru/instrumenty/vidy-shtangencirkulej-i-ix-otlichiya-foto.html
(4) Vastar Vernier Caliper
Рейтинг: 4.7 Цена: от 0.66 руб. до10.51 руб. Перейти в магазин Данная модель представляет собой пластиковый штангенциркуль невысокой точности. На суппорте отсутствует стопорный винт и направляющий ролик, но упор для большого пальца удобный, выпуклый, рельефный. Подвижная часть черного цвета улучшает зрительное восприятие цифрового индикатора. На темном фоне выделяются три управляющих кнопки: включения, выбора системы (миллиметры или дюймы), обнуления показаний.
Достоинства:
прибор легкий.
Недостатки:
- низкая точность (±0.2 мм);
- в комплекте поставки отсутствует футляр и батарейка.
Купить на AliExpress.com
Какой штангенциркуль лучше – электронный или простой
Каждый измерительный инструмент имеет свои плюсы и недостатки, предназначен для выполнения определенных задач. Если рассматривать механический штангенциркуль, можно выделить следующие преимущества:
- простота обращения для человека, который не дружит с электроникой;
- изделие не боится влаги, легких ударов, кратковременного воздействия высоких температур;
- нет необходимости покупать батарейки, переживать, что в случае их разряда произойдет сбой в работе инструмента.
Недостатком считается только низкая скорость работы. Если на электронном дисплее быстро видны результаты, то здесь после каждого замера нужно присматриваться к шкале. Данные придется записывать на бумагу, что требует лишнего времени.
Качественный механический штангенциркуль считается «не убиваемым» инструментом
Электронный измерительный инструмент хорош своей многофункциональностью и скоростью работы. Однако нужно помнить, что электроника боится ударов, влаги воздействия высоких температур. Если цифровое устройство уронить в воду, оставить на солнце или случайно ударить по дисплею, оно выйдет из строя. За хороший электронный штангенциркуль придется выложить приличную сумму. Таким инструментом лучше работать на «чистом» производстве, где минимизированы вредные факторы, которые приведут к быстрому выходу из строя.
Электронный штангенциркуль лучше приобретать для выполнения задач, которые не приведут к быстрой поломке цифрового устройства
Штангенциркуль — Википедия. Что такое Штангенциркуль
| Эта статья или раздел описывает ситуацию применительно лишь к одному региону (Россия), возможно, нарушая при этом правило о взвешенности изложения. Вы можете помочь Википедии, добавив информацию для других стран и регионов. (Ноябрь 2017) |
Штангенци?ркуль (от нем. Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.
Штангенциркуль — один из самых распространённых инструментов измерения благодаря простой конструкции, удобству в обращении и быстроте в работе.
Устройство
Штангенциркуль, как и другие штангенинструменты (штангенрейсмас, штангенглубиномер), имеет измерительную штангу (отсюда и название этой группы) с основной шкалой и нониус — вспомогательную шкалу для отсчёта долей делений. Точность его измерения — десятые/сотые (у разных видов) доли миллиметра. Точность шкалы с нониусом рассчитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса.
На некоторых экземплярах штангенциркуля возможно также присутствие в верхней части подвижной рамки шкалы, измеряющей расстояние в дюймах. Нониус такого штангенциркуля дает отсчет в 128-х долях дюйма.
Снятие показаний
Измерения штангенциркулем
По способу снятия показаний штангенциркули делятся на:
- нониусные,
- циферблатные — оснащены циферблатом для удобства и быстроты снятия показаний,
- цифровые — с цифровой индикацией для безошибочного считывания.
Порядок отсчёта показаний штангенциркуля по шкалам штанги и нониуса:
- считают число целых миллиметров, для этого находят на шкале штанги штрих, ближайший слева к нулевому штриху нониуса, и запоминают его числовое значение;
- считают доли миллиметра, для этого на шкале нониуса находят штрих, ближайший к нулевому делению и совпадающий со штрихом шкалы штанги, и плюсуют его порядковый номер и цену деления нониуса (цена деления нониуса рассчитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса), у наиболее распространенных штангенциркулей шц-1 цена деления нониуса 0.1мм .
- подсчитывают полную величину показания штангенциркуля, для этого складывают отсчет по основной шкале (число целых миллиметров) и отсчет по шкале нониуса (долей миллиметра).
Виды штангенциркулей
Штангенциркули по ГОСТ 166-89:
- ШЦ-I — штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.
- ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;
- ШЦТ-I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.
- ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.
- ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.
- ШЦЦ — с цифровой индикацией (электронный).
Уход
В условиях активной работы со штангенциркулем рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, затем вытирать насухо, а по окончании работ — укладывать в чехол. Желательно не допускать при эксплуатации грубых ударов или падения инструмента во избежание изгибов штанги, а также царапин на измерительных поверхностях или их трения об измеряемую деталь.
Порядок поверки штангенциркулей определён ГОСТ 8.113-85.
Топ-5 лучших электронных штангенциркулей
К выбору цифровых устройств нужно подходить с особой тщательностью. Стоят они недешево по сравнению с механическими аналогами. Для домашнего пользования не всегда разумно переплачивать за брендовую продукцию. Можно присмотреться, что предлагают китайцы.
XINGWEIANG XWQ-K150
Открывает рейтинг цифровых штангенциркулей бюджетная модель для домашнего пользования. Стоимость около 250 рублей объясняется использованием материалом изготовления пластика. Электронный дисплей размером 40х15 мм отчетливо отображает цифры. Точность измерений достигает 0,1 мм.
По отзывам от частого пользования пластик модели расшатывается, появляется люфт
TONGFENGLH FEN056
Еще одна лучшая бюджетная модель обойдется в 190 рублей. Выполнена она из пластика. Класс точности 0,2 мм. Ход механизма плавный. На цифровом дисплее имеется кнопка обнуления данных, а также переключение единиц измерения.
В комплекте с устройством не предусмотрены чехол и батарейки
HILDA VERNIER CALIPERS
Лучший бюджетный цифровой прибор обладает автоматическим обнулением показателей. Рабочий диапазон 0-150 мм. Точность замера составляет 0,2 мм. Корпус выполнен из пластика, но качественного. Имеется блокировка винта и автоматическое включение.
Средняя стоимость цифрового прибора 270 рублей
QSTEXPRESS QST-008
Один из лучших инструментов для домашнего пользования стоит около 250 рублей. Рабочий диапазон 0-150 мм. Цифровой дисплей включается автоматически при движении губки. Штангенциркуль обладает классом точности 0,1 мм, имеет погрешность не более 0,2 мм.
Штангенциркуль изготовлен из пластика, продается без чехла
JIGONG JIGO-150
Лучшая цифровая модель от китайских производителей выполнена из нержавейки. Минусом считается отсутствие инструкции на русском языке. Работает от батарейки AG13, которая поставляется в запасе. Электронный инструмент обладает классом точности 0,01 мм. Погрешность не превышает 0,01 мм.
Средняя стоимость JIGONG JIGO-150 800 рублей, что зависит от заказа с чехлом или без него
Лучшие дорогие электронные модели
Когда требуются точные замеры, предпочтение отдают дорогому инструменту. Здесь уже пластик не применяют. Корпус выполнен из нержавейки, титана или алюминиевого сплава.
Yato
Проводить обзор электронного штангенциркуля нужно с того, что он является рекордсменом продаж. Цифровой прибор способен похвастаться точностью замера до 25 микрон. Скорость замера 1,5 миллисекунды.
Польский производитель дает гарантию на модель 6 месяцев
Fit Digital Caliper
Лучшее электронное устройство востребовано для замера мелких деталей, хотя, имеет рабочий ход 150 мм. Высокая точность составляет 10 мкм. Скорость замера высокая, составляет 1,5 миллисекунды.
Электронное устройство канадского бренда продается в пластиковом кейсе
IP67 Filetta серии 907
Многофункциональный и дорогой прибор со степенью защиты IP67 позволяет производить замеры под водой. Однако длительность погружения не должна превышать 20 минут.
Даже при условии выполнения замера под водой цифровой прибор показывает высокую точность
Лучшие модели дешевой ценовой категории
В эту группу вошли модели, которые одинаково хороши для применения дома и на производстве. Однако они выполнены из бюджетного материала, что существенно отражается на коротком сроке эксплуатации.

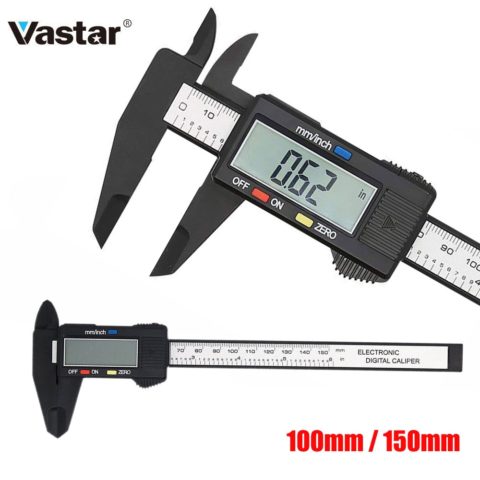

Vastar Vernier Caliper
Модель выполнена из пластика. Отличается инструмент невысокой точностью. Подходит для выполнения грубых замеров. Погрешность достигает 0,2 мм. Поставляется без чехла и батарейки
На суппорте модели нет стопорного винта
Protomer PTHT453
Материал изготовления корпуса – углеродистое волокно. Точность невысокая, до 0,1 мм. Считывание показаний облегчают крупные черные цифры на белом фоне. На суппорте нет стопорного винта.
Продается без футляра и батарейки
Xingweiqiang XWN-G150
Инструмент считается умеренной точности. Применяется мастерами в сфере деревообработки. Линейка сделана из нержавейки, а все остальное пластиковое. На суппорте расположен направляющий ролик, имеется стопорный винт.
Несмотря на бюджетную стоимость, электронный прибор продается в кейсе
