Какие виды грунта для строительства под фундамент каркасного дома и их особенности

Факторы, которые влияют на выбор фундамента

Как рассчитать глубину?

Формулы для вычисления глубины промерзания можно найти в пункте 2.27 СНиП 2.02.01-83 «Основные здания и сооружения».

Согласно этому документу, для ее вычисления необходимо:

  • Во время холодных месяцев для каждого отдельного города/района вычислить среднемесячную отрицательную температуру (M).
  • Полученную величину взять по модулю, вычислить из нее корень квадратный (?|М|)
  • Умножить на коэффициент, который зависит от типа почвы (h=?|М|*k). Для крупных, средних и гравелистых песков коэффициент принимают равным 0,3, для мелких песков и супесей — 0,28, для глинистой и суглинистой почвы — 0,23, для крупнообломочной — 0,34.

Можно воспользоваться старой версией СНиП 2.01.01-82, в приложении которого есть специальная карта, на которой указаны глубины промерзания почв.

Обратите внимание, что земля под теми зданиями, которые зимой постоянно отапливаются, промерзает несколько меньше, поэтому значение глубины промерзания можно уменьшить в среднем на 20%. Например, в Новосибирске глубина промерзания почвы составляет 220 см

Если вы планируете строить жилой дом, который будет постоянно отапливаться, то фундамент можно установить на глубину около 176 см.

Если вы не нашли на карте своего региона, то можно воспользоваться данными местной или ближайшей метеостанции. Там вам расскажут, какая почва и на какую глубину промерзает в вашем регионе. Именно метеостанции осуществляют сбор и последующую обработку данных промерзания почв.

Коэффициент глубины промерзания зависит от пучинистости грунта (особенно это актуально для глинистых почв).

Морозная пучинистость — это свойство, которое определяет, насколько деформируется грунт при замерзании и последующем оттаивании. Чем больше этот показатель, тем больше воды накапливается в почве.

Наиболее пучинистыми является глинистый и пылеватый грунт, который прекрасно проводит и удерживает воду. Объем таких почв может увеличиваться на 10%, а, соответственно, и глубина промерзания также возрастет на 10%. Песчаный грунт практически не подвержен пучению, а для скальных почв такое явление вообще не характерно.

Методики самостоятельного определения видов почв

Практика индивидуального строительства предполагает необходимость экономии средств. Многие операции, в том числе и по определению состава грунта, выполняются своими силами без привлечения специалистов.

Существуют достаточно простые способы определения вида почвы участка, где будет возводиться фундамент.

Земля, изъятая с площадки, смешивается с небольшим количеством воды и раскатывается в виде цилиндра.

Полученную массу пытаемся свернуть в колечко, если это удается, грунт имеет в своем составе не менее 2/3 глины и суглинков. В случае распада на отдельные фрагменты небольшого размера почва содержит большое количество песка.

Еще один несложный тест – немного грунта помещается в прозрачную емкость с водой, помутнение жидкости означает большое присутствие мелких суглинистых частиц.

Какой фундамент выбрать для каркасного дома

Формула Терцаги

Формула Терцаги описывает закономерность уплотнения грунтов и их компрессионное сжатие. Для исследования грунтов редко выбирают метод трехосного сжатия ввиду его сложности, метод одноосного сжатия можно применять лишь к узкому кругу грунтов. Именно поэтому Терцаги рассматривает одноосное сжатие в жесткой таре, где стенки не дают образцу деформироваться.

По мере уплотнения, то есть сокращения объема полостей, давление возрастает. В результате становится понятно, то сумма деформаций образца составляется из пластической и остаточной деформации. (x1= xp+ xв)

Рис. 4 График нагружения грунта

При выполнении повторного нагружения основанию передаются только упругие деформации.

Работа с грунтом под ленточный фундамент

Виды фундаментов, применяемые в строительстве – анализ преимуществ и недостатков

Выбор материала фундамента в зависимости от грунта

Видов фундаментов сейчас очень много. Наиболее распространенными при строительстве дач и загородных домов являются мелкозаглубленные ленточные фундаменты и столбчатые с перевязкой. Наиболее популярные материалы в настоящее время — это бутобетон, кирпич и железобетон.

Бутобетон

Бутобетон— это смесь цементно-песчаного раствора и крупных камней. Раствор в данном случае служит клеем, заполняющим пространство между камнями, что исключает их смещение. Фундамент очень надежен, и применяется на легких песчаных и скалистых грунтах. В глинистой местности такой фундамент может разорваться или треснуть.

Железобетон

Железобетон состоит из смеси цемента, песка и щебня. Он армируется сеткой или прутьями арматуры, что зависит от направления давления мерзлого грунта. Это самый распространенный материал для фундамента. Из его плюсов можно выделить дешевизну, прочность, и то, что на нем можно создавать сложные монолитные конфигурации. При заложении таких фундаментов с применением бетонных вибраторов, получаются фундаменты с хорошей несущей способностью, надежные и крепкие, подходящие для любого грунта.

Кирпич

Кирпич применяется исключительно для надземной частей фундамента и цокольных частей. Закладывать кирпич ниже поверхности грунта категорически нельзя, потому что он очень гигроскопичен и может разрушиться при морозе. Силикатный кирпич просто разлагается в грунте за несколько десятков лет.

Принципы расчетов

Расчет фундамента строения включает определение таких важнейших параметров, как заглубление, площадь опоры на грунт, размеры основания. Он должен учитывать все определяющие факторы – геофизические характеристики грунта, климатические особенности, величины и направленность нагрузок, в том числе от веса всех элементов строения и самого фундамента.

Необходимые исходные данные следует брать у организаций, специализирующихся на геологических изысканиях, а также из проверенных источников.

Прежде чем приступить к строительству, необходимо определить потребность в бетоне, армирующих элементах и других материалах. Возведение фундамента нельзя останавливать на середине, а потому расчеты должны помочь правильно закупить нужное их количество.

Следует учитывать, что расчеты несколько различаются для разных типов фундаментов. Свои методики существуют для ленточных, столбчатых, плитных и свайных вариантов оснований. При отсутствии достоверных данных о состоянии грунта в месте закладки дома, придется проводить геологические исследования с привлечением специалистов.

Расчет опорной площади

При выборе фундамента важно правильно определить минимально допустимую площадь его опоры на грунт. Ее можно вычислить по формуле S= gn · F / (gc · Rо), где:

  • gc – коэффициент эксплуатационных условий;
  • gn – коэффициент запаса надежности, принимаемый равным 1,2;
  • F – полная (суммарная) нагрузка на грунт.

Коэффициент эксплуатационных условий (условий работы) зависит от характера грунта и сооружения. Так, на глинистых почвах для кирпичных конструкций он принимается равным 1,0, а для деревянных – 1,1.

В случае песчаного грунта: gc равен 1,2 при больших и длинных строениях, жестких небольших домах; 1,3 – для любых маленьких построек; 1,4 – для больших не жестких домов.

Вес сооружения

Основу расчета составляет нагрузка, возникающая от веса всех элементов сооружения, включая сам фундамент. Конечно, подсчитать точно массу всех конструктивных деталей достаточно сложно, а потому принимаются средние значения удельного веса, отнесенного к единице площади поверхности.

Стеновые конструкции:

  • каркасные дома с утеплителем при толщине стены 15 см – 32-55 кг/м?;
  • бревенчатый и брусчатый сруб – 72-95 кг/м?;
  • кирпичная кладка толщиной 15 см – 210-260 кг/м?;
  • стены из железобетонных панелей толщиной 15 см – 305-360 кг/м?.

Перекрытия:

  • чердак, деревянное перекрытие, пористый утеплитель – 75-100 кг/м?;
  • то же, но с плотным утеплителем – 140-190 кг/кв.м;
  • напольное перекрытие (цокольное), деревянные балки – 110-280 кг/м?;
  • перекрытие бетонными плитами – 500 кг/м?.

Крыша:

  • металлическая кровля из листа – 22-30 кг/кв.м;
  • рубероид, толь – 30-52 кг/кв.м;
  • шифер – 40-54 кг/кв.м;
  • керамическая черепица – 60-75 кг/кв.м.

Расчет веса сооружения с учетом приведенных удельных весов сводится к определению площади соответствующего элемента и перемножении ее на данный показатель. В частности, для получения площади стен надо знать периметр дома и высоту стен. При расчете кровли необходимо учитывать угол ската.

Вес фундамента и снеговая нагрузка

Площадь опоры сооружения определяется на уровне подошвы, а значит, в суммарной нагрузке на грунт необходимо учитывать еще и вес фундамента. Методика расчета зависит от его типа:

  1. Ленточный фундамент. Прежде всего, определяется заглубление (Нф), которое должно быть ниже уровня промерзания. Например, при уровне 1,3 м нормальное заглубление составляет 1,7 м. Затем, определяется периметр ленты (Р), как 2(а+в), где а и в – длина и ширина дома, соответственно. Ширина ленты (bл) выбирается с учетом толщины стены. В среднем она составляет 0,5 м. Соответственно, объем ленточного фундамента V=P x bл х Нф. Умножив его на плотность армированного бетона (в среднем 2400 кг/м?), получим расчетный вес ленточного фундамента.
  2. Столбчатый фундамент. Расчет ведется на каждую опору. Вес одного столба определится, как произведение плотности бетона на объем заливки (V=SxНф, где S – площадь столба). Кроме того, обязательно учитывается вес ростверка, который рассчитывается аналогично ленточному фундаменту.
  3. Для определения веса монолитной бетонной плиты вычисляется ее объем (V=SxНф, где S – площадь плиты). Заглубление обычно составляет порядка 40-50 см.

В зимнее время нагрузка на грунт может значительно увеличиться за счет скопления снега на кровле. Принято считать, что при скате кровли с углом более 60 градусов, снег не накапливается, и снеговую нагрузку можно не учитывать.

При меньшем угле наклона крыши учитывать ее необходимо. Многолетние наблюдения дают такие параметры этой нагрузки:

  • северные районы – 180-195 кг/м?;
  • средняя полоса РФ – 95-105 кг/м?;
  • южные регионы – до 55 кг/м?.

После определения всех указанных весовых параметров можно приступить к расчету минимальной площади подошвы по вышеприведенной формуле. Полная нагрузка на грунт (F) определится, как сумма веса стен, перекрытий, кровли, фундамента и снеговой нагрузки.

При расчете столбного и свайного фундамента суммарная нагрузка делится на количество опор, т.к. ростверк равномерно распределяет ее на опоры.

Какие фундаменты можно строить

При соблюдении рекомендаций СП 22.13330 даже на сильно вспучивающихся грунтах допускается устройство любых типов фундамента. В малозаглубленных вариантах необходимо увеличить толщину подстилающего слоя. Пазухи котлованов лент глубокого заложения, столбчатых фундаментов следует засыпать инертными материалами, в которых глины нет по умолчанию. В низких ростверках по оголовкам свай в обязательном порядке остается технологический зазор 20 – 40 см между землей и балками, защищенными по бокам листовыми материалами.

Плитный фундамент

Преимуществом плавающей плиты является максимально возможная поверхность опирания. Несущая способность обеспечивается по умолчанию, с неравномерными силами пучения эта конструкция справляется без проблем. Однако строительство плитного фундамента на глине следует дополнить несколькими мероприятиями:

  • подстилающий слой из песка, щебня (при низком, высоком УГВ, соответственно);
  • кольцевой дренаж из перфорированной щелями гофротрубы в геотекстиле;
  • утепление отмостки на ширину 0,6 – 1,2 м.

Теплопотери сквозь плиту, одновременно являющуюся полом по грунту, неизбежны. Однако это позволяет сохранить плюсовую температуру подо всей подошвой. Горизонтальный слой экструдированного пенополистирола ЭППС не позволяет промерзнуть прилежащей к дому глинистой почве, дрены отводят влагу.

Существует модификация плитного фундамента УШП (утепленная шведская плита), в которой пенополистирол уложен под ж/б конструкцию. УШП имеет в верхней части контур теплого пола. В этом случае теплопотери сквозь железобетон отсутствуют. Однако утеплитель сохраняет геотермальное тепло недр, промерзание под домом так же невозможно.

Ленточный фундамент

Если заказчику необходим эксплуатируемый подвальный этаж, выбор заглубленного ленточного фундамента происходит по умолчанию

В этом случае практически не важно – на глинистых или песчаных грунтах производится строительство. Под подошвой на глубинах ниже промерзания вспучивание отсутствует

Подстилающий слой имеет минимальную толщину 20 см, служит исключительно для выравнивания дна котлована

Подстилающий слой имеет минимальную толщину 20 см, служит исключительно для выравнивания дна котлована.

Однако у ленты глубокого заложения огромная площадь наружных поверхностей:

  • со всех сторон на подземные стены зимой давит вспучивающийся грунт;
  • внутренние помещения не позволяют произвести внутреннюю отсыпку, которая бы компенсировала давление грунта.

Поэтому лента делается шире (от 40 – 60 см), пазухи котлована засыпаются песком, щебнем, ПГС, чтобы обеспечить слой 40 см минимум возле несущих конструкций.

У малозаглубленных лент МЗЛФ наоборот, площадь боковых граней минимальна, касательные силы вспучивания практически отсутствуют. Зато ярко выражено неравномерное пучение грунтов под подошвой. Поэтому технология строительства несколько изменяется:

  • качественный дренаж на уровне подошвы МЗЛФ;
  • утепление отмостки + теплоизоляция наружных граней ленты (цоколя);
  • увеличение толщины подстилающего слоя до 60 – 80 см под подбетонкой.

Причин этому несколько:

  • траншею с не осыпающимися бортами можно вырыть исключительно в глине;
  • идеально ровные стенки в земле сделать невозможно, поэтому зацепление с почвой будет максимальное;
  • во время промерзания неизбежно возникнут серьезные выдергивающие нагрузки.

Кроме того, при заливке в траншею сложнее обеспечить герметичность слоя гидроизоляции. При укладке арматурных каркасов на уложенную в щелевой фундамент пленку неизбежны проколы и порывы. В данном случае можно применить экструдированный пенополистирол в качестве несъемной опалубки закрепив его на стенки траншеи (подойдет только для глинистых грунтов, т.к. другие грунты запросто могут осыпаться в самый неподходящий момент).

Свайный фундамент

Идеальным вариантом для сложной геологии и рельефа участка является строительство свайно-ростверкового фундамента. При любом составе грунтов сваи насквозь проходят пучинистые, нестабильные горизонты, опираются на пласт с высокой несущей способностью.

Выбор конструкции и определение размеров

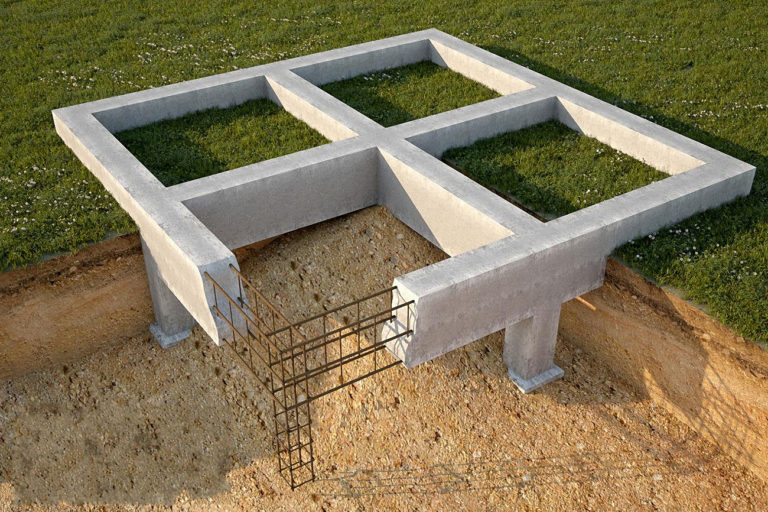

Под легковесные каркасные здания строят все виды ленточного основания. Различия между ними — в способе монтажа, материалах и глубине заложения.

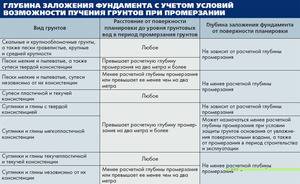

Различаются фундаменты также глубиной заложения, которая зависит от типа почвы. Мелкозаглубленные строят на слабопучинистых и сухих грунтах. Если пучение сильное, устраивают заглубленные. Минимум техники позволит сделать фундамент ленточного типа любого вида. Каждый из них требует проведения дренажных работ, утепления, гидроизоляции, устройства песчаной подушки. Эти мероприятия увеличивают продолжительность службы фундамента.

На склонах конструкция подвергается большим сдвигающим усилиям, поэтому устраивать ленты там не рекомендуется. На мелкопесчаных почвах, насыпях подошву расширяют бетонной плитой.

Глубина ленты

Вес каркасных зданий небольшой, поэтому основание под них закладывают на глубину от 0,4 до 0,7 м. Если строительство ведется в северном регионе, где сильно промерзает почва, требуется другой подход. Применяется формула: глубина залегания подошвы фундамента больше сезонного промерзания почвы на 30 см.

Закладывать фундамент глубже 2,5 м не рекомендуется. Если несущие пласты ниже, вместо строительства ленточного основания используют другой вариант фундамента — монтаж опор из столбов.

Ширина, высота конструкции

Каркасные здания закрепляют на обвязке, уложенной поверх фундамента. Она из железобетонной балки или деревянного бруса стандартной ширины 15 см. Для прочности сооружения ширина самого бетонного основания должна быть 30-40 см. Если планируется облицовка каркаса кирпичом, увеличивают до 50 см.

Расчет ленточного фундамента для частного дома

Глубина заложения. Подошву заглубленного ленточного фундамента чаще всего располагают на глубине околов 200 мм ниже промерзания грунта; при наличии подвала нижний край стен должен находиться на 200-300 мм ниже уровня подвала.

Что касается мелкозаглубленных ленточных фундаментов, то минимальная глубина их заложения варьирует в зависимости от нормативной глубины промерзания грунта.

Для Московской области оптимальной глубиной для мелкозаглубленного фундамента будет предел 0,75 — 1 м.

Высоту надземной части фундамента рекомендуют принимать равной его ширине, умноженной на 4. Нежелательно, чтобы надземная часть была по высоте больше подземной.

Ширина ленты фундамента – важнейшая характеристика, требующая инженерного расчета и зависящая от несущей способности грунта. За счет ширины фундамента регулируется распределение удельной нагрузки здания на грунт. По нормативам она должна составлять не более 70% от несущей способности (расчетного сопротивления) подлежащего грунта на единицу его площади.

Для расчета ширины определяется суммарная нагрузка (вес здания в килограммах), это значение делится на длину фундамента (в сантиметрах) и несущую способность грунта (в кг/см2). Ориентировочные значения расчетного сопротивления разных типов грунта можно узнать из СНиП 2.02.01-83 (СП 22.13330.2010) «Основания зданий и сооружений».

Дом на ленточном фундаменте

Общий вес здания складывается из веса всей постройки и ее обстановки плюс снеговая и ветровая нагрузка.

При подсчете «мертвого» веса здания суммируется вес следующих его элементов: наружных стен и внутренних перегородок вместе с отделкой и утеплителем, перекрытий со стяжкой (если она есть), теплоизоляцией и напольным покрытием, фронтонов, стропильной системы, кровельного пирога. Окна и двери обычно не учитываются. Понятно, что для такого расчета необходимо иметь уже готовый проект дома и расчет требуемого количества строительных и отделочных материалов.

Для определения веса обстановки дома можно воспользоваться расчетным значением полезной нагрузки на перекрытия жилого дома из СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия» – это 195 кг/м2. Данные по снеговой и ветровой нагрузке для каждого региона приведены в этом же документе, при этом в расчет фундамента закладывается 30% от значения ветровой нагрузки по СНиП.

Эти цифры суммируются и умножаются на коэффициент запаса прочности, равный 1,3.

Важно помнить, что фундамент по ширине не может быть меньше опирающейся на него стены.
На практике минимальная ширина фундамента одноэтажного дома с мансардой на грунтах с хорошей несущей способностью составляет около 30 см; для двухэтажного коттеджа минимальная допустимая ширина начинается с 50 см, а для просторного загородного дома высотой 2-3 этажа – с 65 см.

Ленточный фундамент

Что такое несущая способность грунта и на что она влияет

От несущей способности грунта зависит выбор типа фундамента

Понятие рассматривают как давление, воспринимаемое единицей площади основания, при котором оно не деформируется и не приводит к разрушению строения. Геологи исследуют грунт, чтобы определить его свойства и рассчитать несущие характеристики.

Восприимчивость почвы к давлению зависит от условий:

  • тип грунта;
  • массивность слоя;
  • отметка залегания;
  • показатели нижележащего пласта;
  • уровень почвенных вод;
  • глубина промерзания земли;
  • плотность породы.

Показатели несущей способности влажного и сухого грунта отличаются, т.к. при насыщении влагой повышается текучесть и снижается сопротивление нагрузкам. Если слой контактирует с жидкостью, он относится к категории насыщенных. Исключение составляют песчаные крупно и среднезернистые почвы, которых не касается деформация так как они пропускают влагу, а не скапливают ее.

Изыскания проводят для определения, подходит слой для установки фундамента или нужно усилить его для повышения несущей способности. Не проектируют опорные элементы на глубине, где граничат разные пласты. Подошву фундамента закладывают ниже отметки стояния почвенной влаги, т. к. насыщенные породы вспучиваются при замерзании.

Выбор типа фундамента под каркасный дом: типичные ошибки

Технология каркасного строительства привлекает простотой монтажа надземной части здания и низкой ценой. Но экономические выгоды могут превратиться в пшик, если изначально будет допущена ошибка при выборе типа фундамента под каркасный дом.

Некоторые частные строители считают, что солидное монолитное железобетонное сооружение стопроцентно обеспечит надежность и долговечность постройки.
Давайте произведем несложный расчет:

  • базовый комплект каркасного дома площадью 100 кв. м стоит около 450 000 рублей;
  • строительство монолитной плиты толщиной 30 см обойдется примерно в 500 000 рублей.

Следовательно, в общей стоимости строительства на фундамент приходится чуть больше 50 процентов. В затратах на строительство загородного дома из кирпича доля фундамента составляет 8-13 процентов.

Из вышеприведенных цифр явно видно, что ничем не обоснованный выбор фундамента для каркасного дома в виде монолитного сооружения приведет к неоправданным финансовым затратам.

Но есть и другая категория застройщиков, которые допускают ошибку противоположного характера. Они считают, что собрать его на совсем уж несерьезном основании. Итог такого легкомыслия печален, а денежные потери – неизбежны: слишком легкий фундамент для каркасного дома ничем не лучше громоздкой монолитной плиты.

Ниже рассмотрим типичные ошибки, которые при выборе типа фундамента допускают застройщики Подмосковья, где чаще всего встречаются суглинки и глинистые грунты.

Заглубленный фундамент из бетонных блоков

Бетонные блоки выглядят солидно, у частного строителя, выбравшего такой вариант, создается обманчивое впечатление большого запаса прочности сооружения. На самом деле веса каркасного строения не хватит для противодействия силе вспучивания грунта в зимний период. Блочный фундамент подходит для более тяжелых конструкций – кирпичных зданий, например.

Силы, возникающие при расширении воды, содержащейся в почве, будут действовать с боков фундамента. Они легко вытолкнут постройку из грунта. При особо неблагоприятном стечении обстоятельств возможен отрыв одного из рядов фундамента.

Мелкозаглубленный фундамент из бетонных блоков

Еще одно ошибочное решение – соорудить фундамент из монолитных блоков на глубину до 0,7 метра. Такой вариант часто предлагают даже довольно авторитетные строительные компании. По их мнению, достаточно обустроить песчаную подушку – и дом будет стоять десятилетия.

Но в этом случае силы пучения будут воздействовать на фундамент не только с боков, но и снизу. Поскольку фундамент состоит из отдельных блоков, от разрушения подушка его не спасет.

Выталкивающие силы действуют неравномерно: это явление обусловлено неоднородностью грунтов. Кроме того, под блоками или рядом с ними могут появляться промоины и пустоты. Все вышесказанное может закончиться выпадением отдельных элементов фундамента.

Та же картина будет наблюдаться и в случае сооружения мелкозаглубленного столбчатого фундамента для каркасного дома , не связанного ростверком.

Для тех, кто уповает на песчаную подушку, нелишне будет упомянуть следующее: со временем будут проникать супеси и глина. Этому способствуют осадки и другие факторы, включая деятельность банальных земляных червей. Надежное ложе быстро превратится в прослойку из пылеватого грунта, подверженного пучению высокой степени.

Классификация почв и их свойства

В ходе инженерно-геотехнических изысканий осуществляется комплексное изучение природных условий строительной площадки.

Для закладки фундамента достаточной прочности решающее значение играет состав грунтов и их свойства. В строительной отрасли имеется четкая система классификации почв, которая выделяет следующие их виды:

  1. Скальные породы.
  2. Полускальные грунты.
  3. Крупнообломочные.
  4. Песчаные и супесчаные несвязанные почвы.
  5. Глинистые или связанные грунты.

Cтроителям часто приходится работать со всеми перечисленными типами. Каждый из видов грунтов имеет присущие только указанной категории свойства.

При закладке фундамента учитывается не только тип почвы, которая по мере заглубления не является однородной.

Обычно земельные участки имеют верхний растительный или плодородный слой, ниже могут располагаться песчаные, супесчаные породы, глина и суглинки.

Толщина слоев грунта при выборе конкретной схемы расчета фундамента также учитывается наряду с другими факторами.

Основные виды фундаментов

Свайный фундамент под каркасный дом (с фото)

Свайный фундамент под каркасный дом устраивают на площадках с неблагоприятными геологическими условиями.

В строительной практике есть сваи-стойки и висячие сваи. Первые применяют, когда под слабым несущим слоем находится грунт с хорошими прочностными характеристиками.

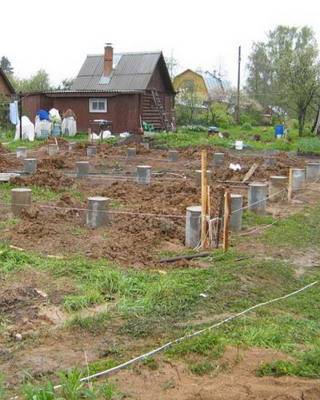

Как видно на фото фундамента под каркасный дом, прорезая слабый грунт, свая упирается в слой сильного грунта и передает нагрузку от здания на него. В большинстве случаев такие сваи имеют значительную длину, поэтому их приобретение и установка обойдутся дорого для хозяина небольшого индивидуального жилого дома.

Висячие сваи меньшей длины. Под нижний конец такой сваи засыпают песок, чтобы более равномерно распределить давление от здания, а ее верхний конец (оголовок) заделывают в железобетонную оболочку — ростверк.

Используют забивные (сборные) и набивные (монолитные) сваи. Забивные изготавливают на заводах железобетонных конструкций и устанавливают в проектное положение при помощи специальной забивной установки — копра. Но для индивидуального строительства монтаж такого фундамента дорог, однако может использоваться при поточном возведении нескольких коттеджей.

Оптимальный вариант свайного фундамента — буронабивные сваи с оболочкой из труб (металлических, асбестоцементных). Трубы погружают в грунт и заполняют бетоном. Расстояние между сваями — 1,5-2 их диаметра.

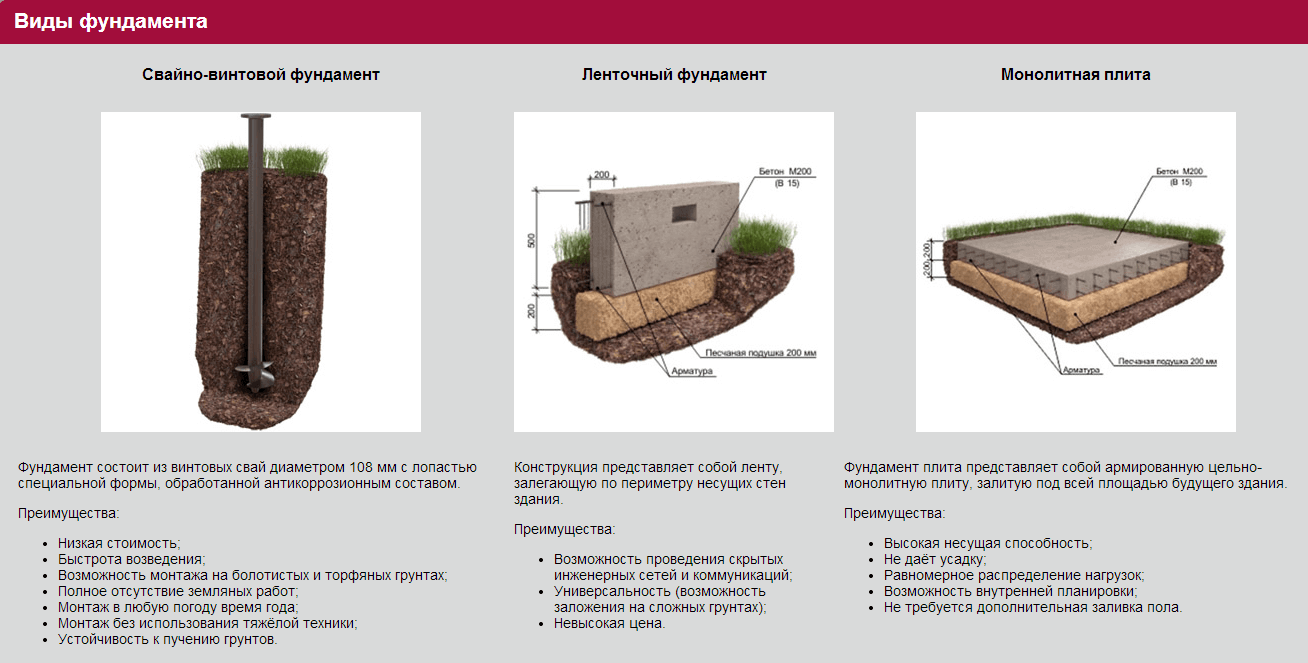

Виды фундаментов

После ознакомления с основными критериями выбора несущих оснований следует подробнее рассмотреть технические особенности того или иного фундамента под кирпичный дом. В этом качестве чаще всего используются три типа оснований:

  1. Ленточное.
  2. Свайное.
  3. Плитное.

Чтобы понять, как сделать правильный фундамент, следует ознакомиться с технологическими нюансами его возведения.

Ленточное основание

Ленточный фундамент под кирпичный дом

Ленточный фундамент для кирпичного дома является наиболее распространённым типом. Среди плюсов такого варианта – его простота и способность выдержать весьма большие нагрузки, что особенно актуально для массивных построек, например, для кирпичного двухэтажного дома. Основания-ленты в зависимости от конструктивных особенностей подразделяются на два типа:

  • Монолитные.
  • Сборные.

Монолитные основания отливаются непосредственно по месту строительства из бетонного раствора. Прежде чем начинать бетонирование, сооружают опалубку и собирают в ней армирующий каркас. Сборные ленточные конструкции монтируются из блоков при помощи подъёмной техники. Конструктивно фундамент-лента представляет собой бетонную полосу, идущую под всеми опорными стенами здания как наружными, так и внутренними.

Ширина ленточного фундамента может варьироваться от 30 до 60 см: именно такой размер монолитных фундаментных плит регламентируется строительными ГОСТами. Если ширина ленточного фундамента для относительно небольших и лёгких кирпичных построек может составлять 300 мм, то толщина фундамента для двухэтажного дома должна быть не меньше 400 мм.

Свайные основания

Подобный вариант фундамента обычно используется при возведении здания на слабых, болотистых или пучинистых грунтах. Особенностью строительства на таких почвах является необходимость устройства прочного основания, которое может обеспечить устойчивость постройки. Для этих целей подошва фундамента должна быть заглублена вплоть до прочных пород, исключающих усадку здания. Либо низ основания должен находиться ниже уровня промерзания почвы в холодное время года. Это исключит его выдавливание из земли силами морозного пучения.

Свайный фундамент под кирпичный дом

В данном случае наиболее оптимальной технологией является метод забивки или закручивания в землю свай. Это позволяет сэкономить массу сил, времени и денег, которые понадобились бы для проведения землеройных работ и заливки монолитной ленты аналогичной глубины. Выделяют три технологии сооружения свайного основания:

  • Забивная.
  • Буронабивная
  • Винтовая.

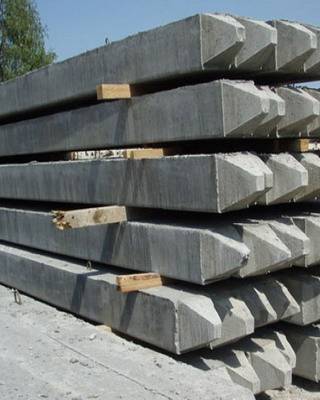

Забивной метод состоит в заглублении сваи в грунт при помощи особого молота-копра. Он может быть механическим, подвешиваемым на подъёмный кран или экскаватор. В частном строительстве может применяться и ручной копр, приводимый в действие мускульной силой людей. Буронабивная технология предусматривает бурение в земле скважины необходимой глубины, после чего она армируется и заливается монолитным бетоном.

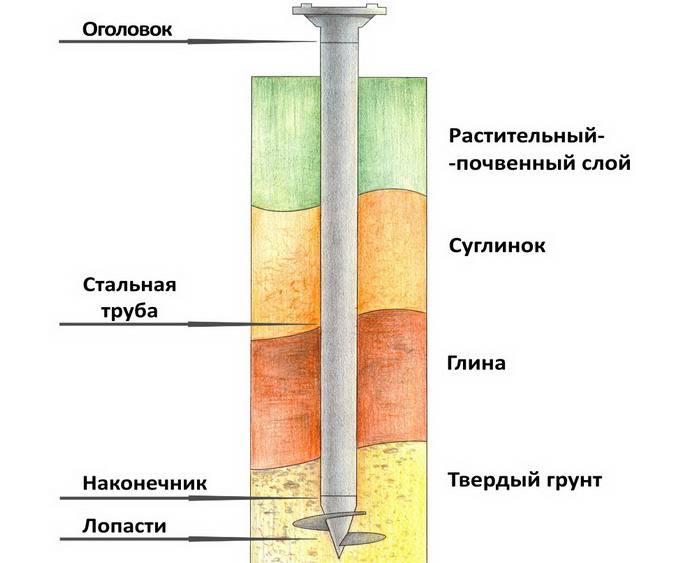

При винтовой методике для сооружения несущего основания применяются специальные сваи, имеющие спиралевидное остриё. Заглубляются они механическими или ручными сваекрутами, а весь процесс напоминает закручивание самореза или штопора.

Плитный фундамент

Плитный фундамент

Относительно редко используемая в жилом строительстве технология. Классический плитный фундамент представляет собой армированную монолитную плиту, залитую на песчано-гравийной подушке. Небольшая распространённость такого варианта связана с рядом эксплуатационных недостатков. Во-первых, основание-плита исключает сооружение под домом подвала, цоколя или подполья. Во-вторых, такой фундамент используется только при строительстве небольших по массе и размерам зданий.

Плитный фундамент двухэтажного дома из кирпича, может обойтись застройщику чересчур дорого из-за большого объёма бетонной заливки.

Поэтому основание-плита в кирпичном частном строительстве применяется только в случае крайней необходимости. Например, если строительство ведётся на непрочных грунтах. В этом случае большая площадь опорной плиты позволит предотвратить проседание постройки, уменьшив её удельное давление на грунт.

Плитная технология может использоваться и на плотных грунтах, когда необходимо для оптимизации работы объединить фундамент и черновые полы. Такая необходимость может возникнуть при строительстве бань, гаражей или складов.

Ознакомившись с особенностями различных конструкций фундаментов и критериями их выбора, частный застройщик может самостоятельно смонтировать качественное основание под свой кирпичный дом.

Каким должен быть грунт под фундамент

Соответствие технологии строительства особенностям почвы обеспечивает устойчивость несущих конструкций дома, безопасность и надежность жилья в целом. Если фундамент подобран неправильно, даже при проведении работ по его укреплению есть большая вероятность, что здание станет аварийным через несколько лет эксплуатации: накренится, просядет, в стенах появятся трещины, что в конечном итоге может привести к обрушению. В идеале основание под фундамент должно отличаться такими качествами:

  • равномерной и незначительной сжимаемостью за счет чего исключается проседание дома;
  • стойкостью к грунтовым водам, что убережет фундамент от влияния влаги;
  • неподвижностью и хорошей несущей способностью для обеспечения устойчивости дома;
  • противостоянию вспучиванию (способность увеличиваться в объеме при промерзании и уменьшаться в плюсовую температуру), которое может повлечь деформацию и разрушение фундамента.

Полным перечнем этих качеств практически не отличается ни один грунт на территории Украины. Поэтому чтобы использовать почву в качестве основания для фундамента прибегают к специальным технологиям строительства и вспомогательным мерам по усилению и защите конструкций. Основные положения проектирования фундаментов на разных грунтах описаны в ДБН В.2.1-10-2009.

Инженерные изыскания

Знание характеристик грунта и геолокации участка – одно из главных условий выбора, какой фундамент – плитный, ленточный или свайный – лучше делать под каркасный дом.

Узнать тип и строение почвы можно путем геологических изысканий, обратившись в специализированную организацию. Она получает информацию о залегающих грунтах, подземных водах, расположении трасс коммуникаций, глубине промерзания с помощью бурения скважин и градостроительной документации. Выявляет опасные природные или техногенные явления на территории участка – провалы, карсты, пустоты или оползни.

Объем исследований и цена зависит от проекта дома. Для одноэтажных зданий с площадью пятна застройки до 225 м? бурят 3 скважины по 6 м, для двух- и трехэтажных сооружений глубина возрастают до 8 и 10 м. При размерах построек от 225 м? количество скважин достигает 4. Минимальная цена изысканий – 30000 руб.

Обследовать грунт можно самостоятельно. Для этого необязательно рыть глубокие ямы. Начальная геология подразумевает общий обзор участка и окрестностей. Насторожить должно наличие оврагов, склонов, болот, больших деревьев, валунов. Визуальная оценка окружающих построек дает представление о несущей способности грунтов. Трещины на старых домах, простоявших 20-30 лет, говорят о сложном типе почвы, ее просадочности.

Общение с хозяевами соседних участков, давно проживающих в своих домах, даст общее представление об условиях строительства. Более подробную информацию предоставляют земельные отделы городской или районной архитектуры.

Если участок расположен на ровной местности с неболотистой почвой, приступают к детальной геологии. В трех или четырех углах будущего дома, отступив 50-60 см от них, отрывают шурфы ниже уровня плотного слоя земли на 50-70 см, исследуют состав и строение почвы.

При плотных однородных грунтах, низком УГВ, возможности отвода поверхностных вод применением дренажа можно использовать стандартные схемы для расчета и выбора формата основания. В 90 % случаев самостоятельный подход к решению вопроса о том, какой фундамент лучше для каркасного дома, вполне оправдан.

Если обнаружены признаки неоднородных просадочных грунтов, высокого УГВ без возможности отвода вод, не обойтись без платных инженерных изысканий. Полученный от специалистов отчет даст возможность разработать индивидуальный проект с учетом рекомендаций.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
