Как подготовить основание под фундамент
Целью подготовки основания под фундамент является:
- обеспечение на определенной отметке контакта основания с поверхностью подошвы фундамента;
- создание несущей способности грунта основания.
Процесс подготовки:
1. Чистка дна траншеи (котлована)
Данное действие выполняется по всей площади котлована при помощи бульдозера, который за экскаватором срезает недобранный им грунт. На пересечении углов и осей стен фиксируются колышки. Их верх определяется отметкой по нивелиру. Почва, располагающаяся выше колышка, срезается вручную при подчистке.
Производя механизированную чистку котлована, следует срезать грунт чуть ниже проектной отметки, а колышки подсыпать до верха песком.
2. Трамбовка основания
Уплотнение поверхности почвы в котловане создается при помощи кулачковых или гладких тяжелых катков. Также можно использовать прыгающие дизельные и пневматические трамбовки.
Трамбовка происходит участками определенными последовательными ударами. Их распределяют равномерно по поверхности поперечной полосы местности.
Рекомендации по уплотнению почвы:
- обломочные и песчаные породы уплотняют вибрированием;
- лесовые просадочные грунты уплотняют при помощи замачивания, заливая предварительно пробуренные скважины водой, заполненные дренирующим стройматериалом;
- глубинное уплотнение грунта происходит при помощи гидровибрирования, которое одновременно увлажняет почву до полного насыщения;
- заиленные и глинистые слабые почвы уплотняют грунтовыми или песчаными сваями;
- торфяные грунты, которые подстилают земляные насыпи сооружений, стабилизируют при помощи электроосмоса и вакуумированием.
3. Осушение (увлажнение) почвы в ходе ее уплотнения (при необходимости).
Щебеночное основание под фундамент
На самом деле технологический процесс закладки подушки из щебня довольно простой. Главное добиться соответствия верхнего слоя материала уровню нижней отметки фундамента. При этом ширина основания должна быть немного больше ширины фундамента на 0,15-0,20 м по периметру.
Устройство щебеночного основания под фундаменты:
- первоначально стелется песчаный слой толщиной 0,05-0,10 м;
- затем он заливается водой;
- далее укладывается слой щебня 20-25 см;
- в ходе трамбовки щебень следует подсыпать, чтобы выйти на нужный уровень.
Устройство основания под фундаменты: песчаного
| Наименование | Единица измерения |
| Устройство основания под фундаменты: песчаного | 1 м3 основания |
| Состав работ | |
| 01. Разравнивание и трамбование основания. |
Расценка учитывает ПЗ работы на 2000 год (Московские цены), рассчитаны по ГЭСН образца 2014 года с дополнениями 1. К стоимости нужно применять индексацию перевода в текущие цены.
Вы можете перейти на страницу этого же норматива ГЭСН в редакции 2009 года Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001
| № | Наименование | Ед. Изм. | Трудозатраты |
| 1 | Затраты труда рабочих-строителей Разряд 2,5 | чел.-ч | 2,3 |
| 2 | Затраты труда машинистов (справочно, входит в стоимость ЭМ) | чел.-ч | 0,29 |
| Итого по трудозатратам рабочих | чел.-ч | 2,3 | |
| Оплата труда рабочих = 2,3 x 8,16 | Руб. | 18,77 | |
| Оплата труда машинистов = 3,04 (для начисления накладных и прибыли) | Руб. | 3,04 |
Определяем стоимость строительства дома. Цена за тридцать минут.
ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ
Нажав на ссылке в шифре или наименовании ресурса, Вы перейдёте на страницу с указанием оплаты труда машинистаи списком шифров расценок, в которых используется данный ресурс.
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 031812 | Погрузчики одноковшовые универсальные фронтальные пневмоколесные 3 т | маш.-ч | 0,08 | 90,4 | 7,23 |
| 2 | 050101 | Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат), производительность 2,2 м3/мин | маш.-ч | 0,21 | 90 | 18,90 |
| 3 | 331100 | Трамбовки пневматические при работе от передвижных компрессорных станций | маш.-ч | 0,42 | 0,55 | 0,23 |
| Итого | Руб. | 26,36 |
Нажав на ссылке в шифре или наименовании ресурса, Вы перейдёте на страницу с указанием веса единицы измерения материалаи списком шифров расценок, в которых используется данный материал.
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 408-0141 | Песок природный для строительных растворов средний | м3 | 1,2 | 59,99 | 71,99 |
| 2 | 411-0001 | Вода | м3 | 0,15 | 2,44 | 0,37 |
| Итого | Руб. | 72,35 |
ИТОГО ПО РЕСУРСАМ: 98,72 Руб.
ВСЕГО ПО РАСЦЕНКЕ: 117,48 Руб.
Посмотрите данный норматив в редакции 2020 года открыть страницу
Сравните значение расценки со значением ФЕР 08-01-002-01
Для составления сметы, расценка требует индексации перехода в текущие цены.Расценка составлена по нормативам ГЭСН-2001 редакции 2014 года с дополнениями 1 в ценах 2000 года.Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta
Источник
Устройство грунтовых подушек
Один из наиболее распространенных методов улучшения работы слабонесущих грунтов является устройство грунтовых подушек. Оно сводится к замене слабого грунта непосредственно под подошвой фундамента на подушку из прочного грунта, песка, гравия, щебня, шлака, строительных отходов… (Рисунок 22).
Толщину подушки назначают исходя из того, что давление от неё на слабонесу- щий грунт не превысит его расчетного сопротивления. Как видно из рисунка, ширина нижней части подушки определится её толщиной и углом распределения давления а. Этот угол зависит от состава подушки и находится в пределах 30…45°.
Рисунок 22. Устройство песчаной подушки, заменяющей слабый грунт:1 – фундамент; 2 – обратная засыпка, 3 – песчаная подушка; 4 – слабонесущий фунт
Устройство фундамента начинается с создания котлована под размещение подушки. Грунт подушки по мере заполнения котлована проливают водой и уплотняют, доводя верхнюю поверхность подушки до проектной отметки. После создания самого фундамента обратную засыпку котлована выполняют удаленным слабонесущим грунтом.
Засыпка и трамбовка
Песчаная подложка - промежуточное звено, соединяющее основание постройки с грунтом.
Насыпая, необходимо соблюдать технические требования:
- Делать откосы крутизной 1:1,5;
- Укреплять посевом травы, одерновкой и другими доступными способами;
- Следить, чтобы размеры в верхней части совпадали с габаритами наружной стороны возводимого здания, увеличенными на величину бермы (1,5 м);
- Выполнять уклон не менее 3° от центра к наружному периметру.
Трамбуют песчано-гравийную смесь виброинструментами. В их числе:
- Вибронога. Приводится в действие дизельным или карбюраторным двигателем. Используется на площадках с ограниченным пространством, например, при устройстве подложки для фундамента. Рабочим органом аппарата является пята длиной 33 см, шириной - от 15 до 30 см.
- Виброплита. Применяется в обустройстве основания плитного типа.
- Виброкаток. Используется для уплотнения песочной прослойки на больших стройплощадках.
Засыпка и трамбовка
Песчаная подложка - промежуточное звено, соединяющее основание постройки с грунтом.
Насыпая, необходимо соблюдать технические требования:
- Делать откосы крутизной 1:1,5;
- Укреплять посевом травы, одерновкой и другими доступными способами;
- Следить, чтобы размеры в верхней части совпадали с габаритами наружной стороны возводимого здания, увеличенными на величину бермы (1,5 м);
- Выполнять уклон не менее 3° от центра к наружному периметру.
Трамбуют песчано-гравийную смесь виброинструментами. В их числе:
- Вибронога. Приводится в действие дизельным или карбюраторным двигателем. Используется на площадках с ограниченным пространством, например, при устройстве подложки для фундамента. Рабочим органом аппарата является пята длиной 33 см, шириной - от 15 до 30 см.
- Виброплита. Применяется в обустройстве основания плитного типа.
- Виброкаток. Используется для уплотнения песочной прослойки на больших стройплощадках.
Устройство в зависимости от фундамента
Для чего нужна песчаная подушка под фундамент знают все строители. Но не каждый специалист убежден в ее эффективности. Есть мнение, что для определенных вариантов он не подходит.
Ленточный
Ленточный фундамент используют с небольшой толщиной песчаной подушки только для зданий небольшого размера.
Чтобы выровнять грунт и избежать проникновения жидкости в фундамент, а также для других целей, все действия нужно выполнять в правильной последовательности:
- Помещают слой песка, какой необходим для данного типа грунта и ровно его распределяют по площади.
- Умеренно увлажняют песок водой, чтобы он плотнее уселся, и его легче было утрамбовать.
- Чтобы получилась плотная подушка без пустот, и дом не просел, для утрамбовки прибегают к специальной строительной технике.
- Выполняют устранение любых неровностей на подушке, чтобы этого не пришлось делать в дальнейшем во время сооружения фундамента.
- Обрабатывают рабочую поверхность гидроизоляционным слоем.
Песчаная подушка под фундамент не нужна, если используется монолитное основание. Это возможно при условии непучинистого грунта. Также подушка под фундамент без песка допускается, если в планах построить дом на песчаной почве.
Создать основание из ФБС невозможно без песчаной подушки. Такой фундамент на песчаной подушке без заглубления требует предварительного выравнивания неровностей, образовавшихся после снятия разрыхленного слоя грунта.
Если поставить фундамент из блоков сразу на грунт, то под ним образуются пустоты и дом постепенно неравномерно просядет.
Столбчатый
Столбчатый фундамент – это прочное основание, но его нужно подкрепить песком и гравием. Что сначала песок или щебень следует выяснить, чтобы не допустить серьезных ошибок. Сначала под свайный фундамент помещают твердые фракции гравия среднего размера и разбавляют все это песком. Чтобы компоненты прилегли друг к другу поплотнее, их заливают небольшим количеством воды и трамбуют.
Высота песчаной подушки допускается до 30 см.
В конце на поверхность кладут полиэтилен, чтобы в подушку не впитывалась вода.

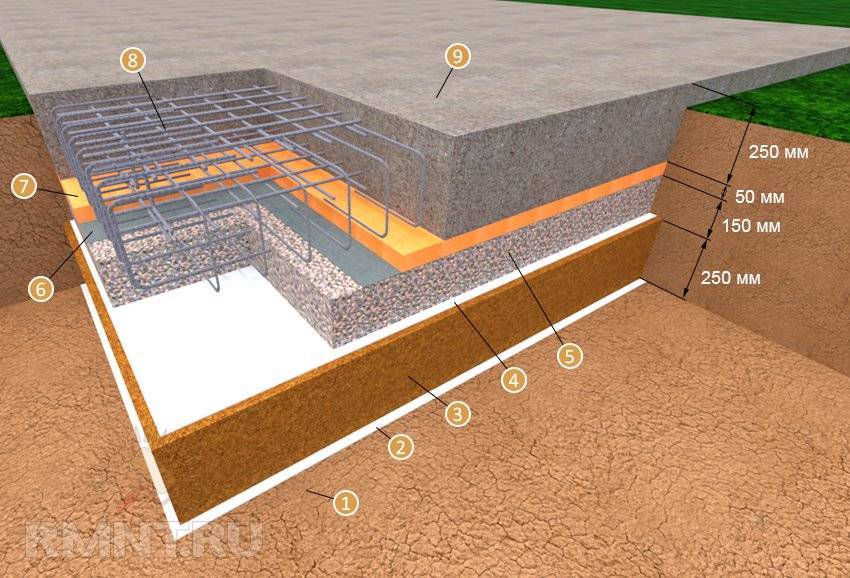

Плитный
Фундамент плита на песчаной подушке имеет такое же устройство, как и ленточный, но выполняется по всей площади котлована. Для создания правильной прослойки, необходимо выяснить, как сделать, и нужна ли она для этого типа основания. Процедура проводится так:
- Вырывают отверстие в земле под фундамент и тщательно ровняют его дно.
- Помещают туда определенное количество гравия или щебня. Сколько сантиметров насыпать определяют по плотности грунта. Если она небольшая, то достаточно пятнадцати сантиметров.
- На щебень насыпают песок. Какой лучше речной или карьерный выбирают на свое усмотрение. Если планируется небольшой коттедж, то достаточно будет 10 см. Это позволит распределить нагрузку одинаково на всю площадь основания.
- Утрамбовывают с применением виброплиты.
Нужна или нет прослойка, многие строители спорят. Но большинство сходится на мнении, что без нее не обойтись.
Самостоятельное обустройство фундамента на песке
При обустройстве основания дома на песчаной почве следует соблюдать определенную последовательность и выполнять рекомендации специалистов.
Подготовка и разметка участка
Участок, отведенный под строительство, очищают от лишней растительности, снимают верхний плодородный слой. При выполнении разметки пользуются деревянными колышками и капроновым шнуром. Вначале отмечают наружный периметр дома, а затем – внутренние несущие перегородки. Колышки вбивают в углах строения, а при необходимости — по периметру стен.
Проведение земляных работ
Для обустройства фундамента необходимо сделать углубление, которое зависит от выбранного типа основания. Для закладки монолитной плиты нужно вырыть котлован, для ленточного основания роют траншею, под столбчатый фундамент готовят круглые или квадратные ямки. Перед началом работ обязательно организовывают отвод поверхностной воды, которая способствует разжижения почвы и снижению ее несущих характеристик. Для решения проблемы достаточно сделать канавки.
Глубина заложения фундамента зависит от типа почвы:
- Не более 1 метра – для крупнопесчаных и гравелистых грунтов.
- Не более 1,25 метра – для супесчаных грунтов.
При извлечении лишнего грунта нельзя проводить досыпку выкопанной почвы. Это может привести к неравномерной усадке постройки и последующему разрушению. Заменить недостающий грунт можно песком, щебенкой или гравием. Им требуется тщательное уплотнение. Можно компенсировать переборы грунта бетонным раствором.
Если строительство откладывается на определенное время, лучше не копать траншею или котлован до нужной глубины. Это поможет защитить углубления от размывов при выпадении осадков. Изъять оставшийся грунт необходимо непосредственно перед началом строительства.
Непосредственное обустройство основания

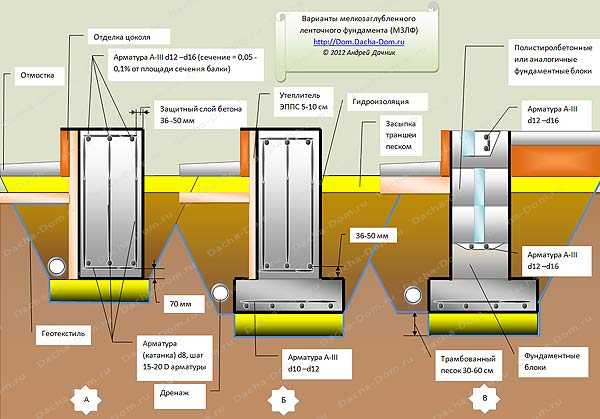

Мелкозаглубленное ленточное основание возводится на пылеватом и мелком песке. Чтобы защитить фундамент от негативного воздействия морозного пучения, требуется основание в форме трапеции с широким низом. Дополнительно проводят гидроизоляцию с помощью рулонных материалов. Это не только защитит фундамент от влаги, но и позволит скользить замерзшему грунту по стенкам основания.
Обустройство фундамента

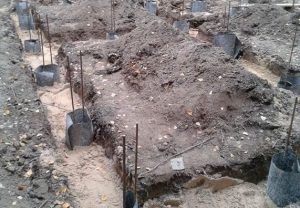

Свайно-ленточное основание необходимо в тех случаях, когда грунт обременен плавунами. В этом случае ленточный фундамент укрепляют сваями. Порядок работы следующий:
- Сваи устанавливают на дне траншеи в местах пересечения ленты основания и вдоль стен на расстоянии не более 2 метров.
- Скважины для свай бурят до залегания плотных грунтов.
- Асбестоцементную трубу погружают в подготовленное углубление, сооружают распорки и бетонируют.
- Первой порцией бетона заливают 1/3 скважины, позволяя вытекать небольшому количеству раствора. Это позволит создать подобие подушки для большей устойчивости трубы.
- Для повышения прочности свайного основания трубу можно армировать.
- Теперь можно заливать бетон до верхнего края трубы.
- После полного застывания раствора в сваях на дно траншеи засыпают песок или мелкий щебень, выполняют гидроизоляцию и заливают бетонную смесь.
Столбчатый фундамент предполагает установку столбов по углам строения, в местах, где пересекаются несущие стены и по периметру при значительной длине стен. В качестве основных элементов можно использовать бетонные блоки или кирпич. Кладка проводится с обязательной перевязкой материала в ряду. Выложенное основание обязательно нужно защитить от влаги, используя рулонные или обмазочные материалы для гидроизоляции.
Строительство на участке с преобладанием песчаного грунта требует особого внимания. Поэтому обустройство фундамента на таком типе почвы нужно проводить с учетом ее особенностей, соблюдая порядок технологического процесса.
Это может быть полезно:
- Фундамент на насыпном грунтеСтроим фундамент под гараж из шлакоблокаСтроим фундамент из дорожных плитСтроим фундамент столбчато-ленточного типа
Дополнительно рекомендуем почитать:
Виды фундаментов
Если на участке грунт песчаный, то фундамент для дома можно возводить любой – свайный, ленточный, столбчатый из блоков или монолитный. Перед монтажом основания необходимо расчистить участок от бытового и растительного мусора. Снять верхний слой плодородной земли. Сделать разметку согласно проектному плану строительства
При разметке нужно обратить внимание, где будут располагаться несущие стены, и какой вид основания будет заливаться
Столбчатый фундамент
Столбчатые опоры довольно просто монтируются даже в сыпучие грунты
Делая разметку под столбчатый фундамент, необходимо отметить точки будущего месторасположения осей столбов из блоков, устанавливающихся на углах, в которых пересекаются несущие стены.
В местах расположения блоков канаву делают глубже на 300-400 мм, чтобы конструкция была более жесткой и устойчивой.
Устанавливают столбы, засыпают щебнем и заливают цементным раствором. Для монтажа столбчатого фундамента используют кирпич, шлакоблок, бетонные блоки или трубы. Обязательно нужно защитить блоки от воздействия влаги с помощью пленки или рубероида. Между блоками и основанием необходимо оставить воздушную прослойку.
Ленточный фундамент
Существует два варианта закладки ленточного фундамента: мелкозаглубленный и углубленный. При строительстве мелкозаглубленного ленточного основания следует учитывать фракцию грунта, близость водных ресурсов и тяжесть дома.
Если присутствует крупная фракция почвы, то каких-либо сложностей при укладке основания не возникнет. Если же грунт пылеватый и грунтовые воды залегают близко к поверхности, то технология предусматривает заливку фундамент необходимо в форме трапеции – основание его делать шире, чем верхняя часть.
Ленточный фундамент, усиленный сваями
Свайно-ленточное основание совмещает плюсы двух типов оснований
Технология возведения ленточного основания, усиленного сваями, достаточно сложна. Своими руками его устраивать не рекомендуется, лучше обратиться к специалистам.
При пылеватом грунте и близости подземных источников для усиления конструкции основания дома используют сваи, забивающиеся на глубину до устойчивого слоя грунта в местах пересечения несущих и внутренних стен.
В идеале сваи закапывают каждые 2000 мм. Траншею для основания засыпают щебнем, застилают гидроизолирующим материалом, армируют и заливают бетоном. Если почва повышенной влажности, необходимо правильно сделать дренажную систему. Готовому фундаменту на сваях необходимо дать просохнуть на протяжении недели.
Фундамент на плывуне, смеси песка и глины с водой
Плывуны на участке значительно усложняют производство строительных работ, в частности, монтаж основания дома. В такой ситуации углублять основание не рекомендуется, заливать его необходимо так, чтобы не затронуть плывун. Без геологического исследования не обойтись.
Идеальным, но дорогостоящим вариантом является осушение почвы, что не всегда возможно. Если затронуть плывун, вода может моментально прорваться наружу и заполнить котлован, вырытый под основание. Потому при таких работах нужно быть очень осторожными и внимательными, в бригаде должно быть несколько человек, рядом следует расположить лестницу, а стены траншеи укрепить досками.

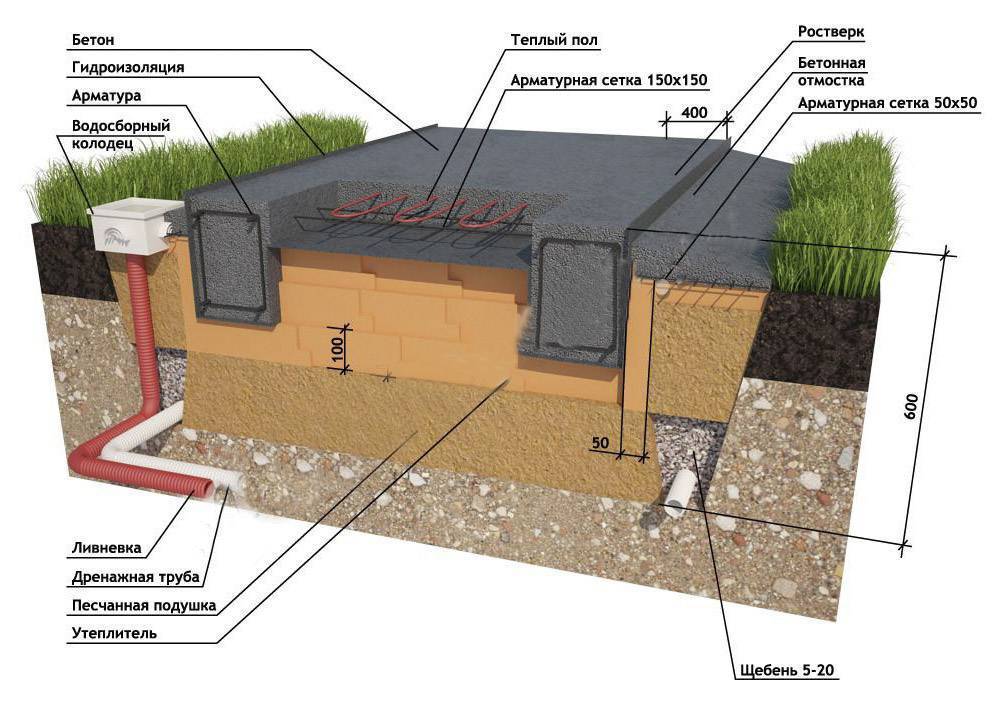

Монолитный плитный фундамент
При заливке плитного основания крайне важно следить за его уровнем
Монолитный фундамент на песчаной почве имеет смысл заливать на пылеватых почвах. Такое основание устраивается в том случае, если под домом не планируется строить подземные сооружения.
Участок должен представлять собой ровную площадку без уклона в какую-либо сторону. Технология возведения монолитного фундамента и его основное преимущество – работы по рытью котлована практически исключены.
Снимается плодородный слой и отливается бетонная плита по размеру, чуть больше площади дома. Пучение почвы, плывун никак не способны повлиять на такой фундамент.
Свайный фундамент
Свайный фундамент заливают с использованием асбестоцементных или металлических труб. Свая заполняется бетоном и приподнимается для утолщения нижнего края, затем в нее вставляется арматура и до конца заливается бетоном.
Сваи должны быть выставлены по уровню и выступать на поверхности. Для соединения с арматурой основания арматура сваи должна быть немного выше ее оголовка.
Рекомендуем посмотреть видео о том, как произвести монтаж свайных опор.
Условия, при которых требуется подсыпка
Наличие подушки обязательно при создании мелкозаглубленного ленточного фундамента. Слои грунта, расположенные под лентой, создают нагрузки, выталкивающие основание из траншеи. Подушка принимает на себя эти усилия и в значительной степени компенсирует их.
Дополнительным условием наличия подушки является возможность попадания в траншею грунтовых или дождевых вод. Слой засыпки способствует аккумулированию стоков на дне траншеи, где влага попадает в дренажные трубы и выводится в специальные колодцы или водоемы.
Необходимо учитывать, что песчаная подушка хотя бы минимальной толщины присутствует в любом случае.
Она выравнивает дно траншеи, позволяя получить горизонтальную и ровную плоскость без использования сложных и трудоемких технологических приемов.
Устройство подбетонки
Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки. К сведению, для монолитной ленты достаточно будет выкопать траншею, а для плиты потребуется котлован. При определении глубины выемки учитывается толщина подбетонки и толщина песчано-гравийного слоя, укладываемого непосредственно на грунт.
Рыхлую почву необходимо утрамбовать, а на дно выемки подсыпать песок и щебень. Слои также трамбуются. Щебень, в этом случае, будет выполнять дренажную функцию. Далее на поверхность в качестве гидроизоляции настилаются полотна рубероида или пленки.
Бетонная подготовка под монолитную ленту или фундаментную плиту должна выступать по периметру за пределы подземной конструкции на 10-15см. С таким учетом делается щебеночно-песчаная подоснова и выполняется устройство опалубки под заливку основания. Высоту короба принимают, исходя из толщины подготовки под фундамент.
На следующем этапе замешивается тощий бетонный раствор, в состав которого входит малый объем цемента. В качестве наполнителя используется гравий и песок. После того, как бетон будет залит в опалубку, его потребуется утрамбовать, чтобы избавиться от пузырьков воздуха, и выровнять. В первые несколько дней поверхность бетонной подготовки накрывают полиэтиленовой пленкой, предотвращающей чрезмерное высыхание поверхности.
Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения. Сетки вяжут посредством проволоки из стержней диаметром восемь миллиметров, а укладывают до заливки раствора. Для обеспечения надежного спряжения бетонной подготовки с фундаментом, в толщу основания вертикально устанавливают металлические прутья таким образом, чтобы они выступали над поверхностью бетона на 20-30см.
Зачем она нужна
Подложка из песка - основа фундамента. Обязательно насыпается при закладке сборного ленточного и плитного оснований.
В нее заложено несколько функций:
- Выравнивание дна котлована и траншеи (дает экономию бетонного раствора);
- Уменьшение нагрузки на почву;
- Компенсация подвижек почвы в период весенних паводков;
- Улучшение просадочных, нестабильных грунтов;
- Замена вынутой пучинистой земли с целью увеличения несущей способности (повышается прочность фундамента, сохраняется его целостность, увеличивается долговечность). Применяется при строительстве построек в заболоченной местности с торфяным грунтом;
- Отведение дождевых и талых вод (дренаж);
- Разрушение капиллярных связей, предотвращающее подъем влаги из верхних слоев почвы и проникновение ее в фундамент;
- Защита фундамента от промерзания;
- Обеспечение стабилизации конструкции, уменьшение степени усадки. (Песок противодействует чрезмерному растяжению и сжатию).
- Амортизация фундамента многоэтажных зданий.
Из чего состоит процесс подготовки основания
Помимо этого, результаты о проделанной работе нужно занеси в акт приема основания под фундамент.
Из-за этого подготовка основания требует больших вложений средств и сил:
- Проведение планирования участка для будущего основания, удаление верхнего слоя земли, а если есть залежи торфяника и суглинок, то потребуется удаление слоя земли на метр и больше.
- Создание дренажных систем и планирование водоотводного уклона и ливневой канализации.
- Создание песчаной и щебневой подушки, уплотнение земли виброкатком.
- Если нужно, выкладывание бетонной подготовки и гидроизоляции.
Главную роль играет приемочный протокол или акт, который подтверждает объем работ, толщину уложенного песка и щебня, наличие геотекстиля. Для обеспечения требуемой прочности поверхностного слоя занимаются подготовкой грунта, отсыпают и уплотняют щебнем нескольких фракций, а после и песком. Такое устройство песчаного основание под фундамент заметно увеличивает стойкость последнего.
Особенности подушки из песка
Как показывает практика, далеко не всегда участок, на котором планируется устройство фундамента под здание или сооружение имеет устойчивую почву. И в данном случае подушка оказывается необходима, чтобы сделать незаглубленный фундамент крепче и, соответственно, лучше. Кроме того, песчано-гравийная подушка под фундамент выполняет и некоторые другие значимые функции:
- защищает основание здания от разрушительного воздействия грунтовых вод;
- выравнивает площадь предстоящего строительства;
- позволяет сэкономить за счет низкой стоимости такого строительного материала, как песок.
Что из себя представляет подушка под ленточный фундамент + правильная технология укладки
Конструкция ленточного фундамента экономична и проста.
В большинстве случаев он образует опору для наружных и внутренних несущих стен, являясь их продолжением в нижней части и опираясь на грунт.
Для уменьшения нагрузок, создаваемых процессами пучения и прочими факторами, между лентой и дном траншеи создают слой песчано-гравийной подсыпки, играющий роль демпфирующей и дренажной прокладки.
Функции песчаной подушки важны, но полного понимания ее роли в строении ленточного фундамента у большинства неподготовленных людей нет.
При самостоятельном строительстве никаких неясных вопросов быть не должно, поэтому о строении и функциях слоя песчаной засыпки следует поговорить особо.
Какая должна быть толщина
Песчаная подушка - основание, созданное искусственным путем. Изготавливается непосредственно под фундаментом. Форма и размеры рассчитываются индивидуально с учетом конкретных параметров опорной площадки.
Расчет производится с учетом природно-климатических факторов (типа и глубины промерзания почвы, высоты пролегания подземных вод), типа обустраиваемого фундамента, вида возводимого сооружения и его веса.
В нормальных инженерно-геологических условиях под ленточный фундамент разрешается формирование подушки толщиной 15 см. Согласно российским стандартам, высота утрамбованного слоя должна быть от 10 до 30 см.
Устройство плитного фундамента подразумевает подсыпку песка 10-15 см слоем.
Песчаная прослойка под ленточный фундамент одноэтажного строения составляет 15 см, кирпичного здания в несколько этажей - 25 см.
В устройстве столбчатого и свайного оснований используется песчано-гравийная прослойка шириной до 30 см.
В отдельных случаях она достигает 60 см.
Толщину подушки сооружаемой на участках с высоким уровнем грунтовых вод (заболоченной местности), рассчитывает специалист. Обустройство обычной прослойки в таких случаях неэффективно. Повышению эффективности способствует принятие дополнительных мер: прокладка водоотводов, дренаж.
Использование щебня для изготовления подушки
Очень сложно представить хотя бы одну стройку, которая бы обошлась без щебня. Этот строительный материал очень сложно заменить чем – то другим. Его получают путем дробления горных камней, валунов, гравия.
Щебень бывает разных типов:
- Гравийный — обладает высокой прочностью, заниженным радиационным фоном. Его получают путем просеивания горных пород, дроблением камней на специализированном оборудовании. Обладает невысокой стоимостью.
- Гранитный – высокопрочный тип, применяется преимущественно в гражданском строительстве, легок в обработке и выдерживает серьезные нагрузки. Получают его при помощи обработки натурального гранита, который добывается путем взрывания скальных пород. Он идеален при производстве железобетонных блоков, заливании фундамента. Но у него имеется незначительный недостаток, он накапливает в себе радиацию. Конечно же, накопления не значительны и совершенно не опасны для человеческого здоровья.
- Известняковый – самый дешевый тип щебня. Обладает более низкими качественными характеристиками по сравнению с двумя предыдущими типами. Получают его из известняковых пород, устойчив к низким температурам.
Последовательность работ
Работы по устройству подбетонки под фундамент из тощего бетона проводят по схеме:
- Выравнивают дно котлована или траншеи.
- Отсыпают крупный и средний щебень, выравнивают, трамбуют. Высота слоя — 10-15 см.
- Следующий шаг — подсыпка под фундамент из песка фракции 2-2,5 мм, увлажнение, трамбовка.
- Устанавливают опалубку под подушку под ленточный фундамент.
- Монтируют арматурную сетку и вертикальные выпуски для связи фундамента с подготовкой основания.
- Для заливки подушки используют бетон М100 на портландцементе марки не ниже М500. Высота слоя — 10 см.
- Выравнивают поверхность, трамбуют вибраторами для выпуска воздуха из толщи раствора.
- Через 3-7 дней щиты опалубки снимают.
Перед тем, как монтировать фундамент, нужно сделать гидроизоляцию подушки с помощью обмазочных или рулонных защитных материалов. Согласно СНиП допустимые отклонения по горизонтали не должны превышать 5 мм при проверке двухметровым уровнем, а по всей длине участке — 20 мм.
Бетонная подушка под плиту
В некоторых случаях песчаная подушка под основание заменяется бетонной. Подушка под плиту имеет повышенную несущую способность, что позволяет ее использовать на самых разных грунтах. Недостаток данного слоя может быть назван только один – достаточно высокая стоимость. Но во многих ситуациях вопроса: Зачем переплачивать, если можно использовать более бюджетный песчаный вариант
, не возникает по причине отсутствия альтернативы.
Бетонная подушка под плиту может быть дополнительно усилена путем армирования. Для этих целей нужен металлический прут, который будет использован в качестве арматуры.
Если вы планируете закладывать незаглубленный фундамент, но не знаете, зачем нужна подушка, и в какой последовательности выполнять необходимые действия, лучше воспользоваться помощью опытных специалистов.
Устройство бетонной подложки под фундамент
Подушка из бетона характеризуется высочайшими показателями надежности и прочности. Однако у нее есть и собственный существенный недостаток – высокая цена. Но с другой стороны, этот недостаток в полной мере компенсируется долговечностью конструкции.
https://www.youtube.com/watch?v=N1S98nEOv8s
Бетонная подложка устраивается в следующей последовательности:
Прежде всего тщательно разравнивается грунт. После этого на землю укладывается щебень слоем порядка 10 см и тщательно утрамбовывается. Лучше всего делать это при помощи виброплиты.
Комбинированный фундамент насыпного типа с заливным фундаментом и армированной обвязкой.
По периметру подушки устанавливается опалубка из деревянных досок. Нужно внимательно следить за тем, чтобы высота опалубки совпадала с толщиной основания, то есть была не больше 30 см. Разумеется, это при условии, что раствор будет заливаться в уровень с верхним краем опалубки. Необходимо, чтобы верхняя отметка бетонного основания находилась там, где будет начинаться непосредственно фундамент.
В целях повышения прочности и долговечности рекомендуется выполнить армирование бетонной подушки. Это делается при помощи стальных прутов диаметром 8-12 мм.
По завершении монтажа опалубки и арматуры можно приступать к заливке бетонного раствора. Марку бетона следует подбирать индивидуально в каждом случае, поскольку она рассчитывается с учетом веса будущей постройки.
Вся получившаяся конструкция тщательно утрамбовывается. Это делается при помощи глубинного строительного вибратора.
Самое главное, что нужно помнить при выполнении этой работы, – размеры бетонной подушки для фундамента должны превышать размеры собственно фундамента, это очень важно. Определить размеры достаточно просто – площадь правильной подложки должна выступать из-под готового фундамента примерно на 150 мм с каждой стороны
Фундаментная подушка из бетона считается наиболее долговечной и надежной. Ее можно применять при возведении здания любого веса и этажности.
Устройство подсыпки под фундамент дома – это очень важный, ответственный и кропотливый процесс. Правильно созданная подушка – это лучшая гарантия того, что вы сможете безо всяких проблем жить в своем доме долгие годы.
Закрепление грунтов
Для повышения несущей способности слабых грунтов применяют различные способы их закрепления, осуществление которых может выполняться строительными организациями, оснащенными соответствующими механизмами и расходными материалами.
Силикатизация мелких и пылеватых песков, плывунов – упрочнение грунта через нагнетание в него (при помощи инъекторов) химических растворов, которые, реагируя между собой, образуют гель кремниевой кислоты. Инъектор для грунта – это подобие медицинского шприца, но только очень большого размера (диаметр 30…75 мм), в котором выход химикатов осуществляется через его перфорированную боковую поверхность. Химикаты внедряются в грунт под давлением 3…6 атм. и расходятся в нем, образуя зону уплотненного грунта диаметром 0,6…2 м (в зависимости от коэффициента фильтрации грунта).
Для закрепления мелких песков применяют двухрастворный и однорастворный способы. Первый заключается в поочередном нагнетании в грунт растворов силиката натрия (жидкое стекло) и хлористого кальция, а второй – в нагнетании раствора фосфорной кислоты с жидким стеклом. Предел прочности закрепленного грунта:
4…5 кг/см? – для мелких и пылеватых песков;
15…30 кг/см? – для крупных и средних песков.
Радиус закрепления грунта вокруг одного цнъектора в зависимости от степени фильтрации грунта – 0,4… 1,0 м.
Силикатизация лёссовых грунтов выполняется через нагнетание в грунт только жидкого стекла, который закрепляется солями, содержащимися в грунте. Предел прочности закрепленного грунта – 6…8 кг/см? при радиусе закрепления грунта вокруг одного инъектора – около 1 м.
Смолизация грунта – нагнетание в грунт синтетических (карбомидных) смол. После закрепления лёссовидных грунтов они теряют просадочность и становятся практически водонепроницаемыми, имея предел прочности – 7…15 кг/см?. (При смолизации песка предел прочности – 10…25 кг/см?).
Битуминизация грунта применяется для закрепления крупнозернистых и обломочных пород. Разогретый битум или холодная битумная эмульсия по трубам нагнетается в грунт. Битуминизация применяется для предупреждения фильтрации грунтовых вод. Грунт превращается в подобие асфальта.
Цементация грунта применяется для закрепления песчано-гравийных грунтов. Смесь воды и цемента (0,8 : 1) подается через инъекторы под давлением. Расход раствора составляет около 0,3 м? на 1 м? укрепляемого грунта.
Использование высоконапорных инъекций заключается в погружении устройства для перемешивания грунта с вяжущим материалом. Устройство снабжено специальными соплами, через которые подается раствор под давлением 150 атм. Это позволяет быстро погрузить инъектор и создать прочный массив диаметром до 3 м.
