Правила установки электросчетчика в частном доме

Основные требования

Не важно, в каком месте вы окончательно решите установить электросчетчики, в любом случае необходимо в строгом порядке соблюдать определенные требования

Пункт 1.5.27

Первое, что стоит отметить, это размещение счетчиков в легкодоступных местах, чтобы пользоваться ими было удобно владельцам домов, а также представителям специализированных компаний

При монтаже электросчетчиков важно уделять внимание таким факторам, как внешние условия, должна быть соблюдена оптимальная температура и прочие параметры

Пункт 1.5.29

Электросчетчики должны устанавливаться в шкафах или в специальных щитах, а также на стенах, которые имеют жесткую конструкцию. В последнее время стали чаще устанавливаться общедомовые электросчетчики, которые являются более выгодными по стоимости, но менее удобными в использовании.

Подключение

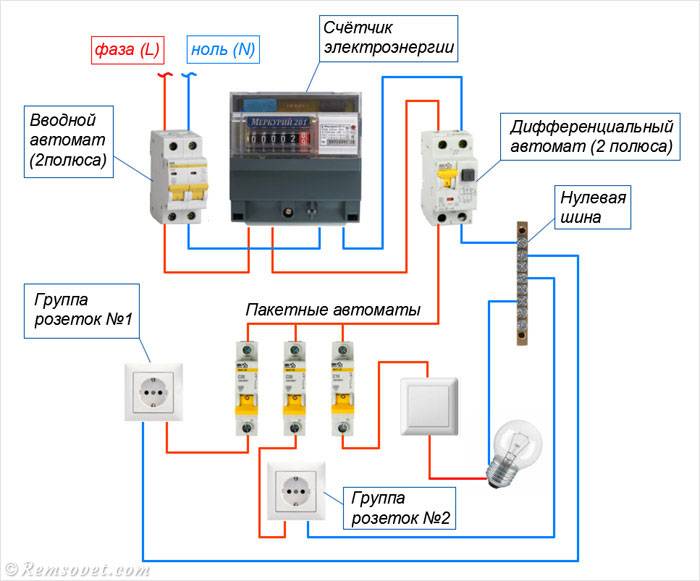

схема подключения однофазного счетичка

Процесс подключения оборудования может различаться в зависимости от выбранной разновидности электросчетчика.

В случае использования однофазных моделей, он будет выглядеть следующим образом:

  1. Убедиться в отсутствии напряжения и, если производится замена старого прибора, устранить его, предварительно отключив все провода.
  2. Осуществить ввод кабеля нагрузки и питания от общей квартирной проводки. Если электрощит установлен вне помещения, то дополнительно необходимо использовать сальники, обеспечивающие гидроизоляцию в месте входа проводов.
  3. Длина вводимого кабеля должна в два раза превышать необходимые показатели, чтобы имелся определенный запас. При этом, необходимо избегать сильных изгибов, чтобы не допустить порчу проводов.
  4. Изоляционные провода необходимо зачистить на 10 мм. и развести в разные друг от друга стороны. Может потребоваться кратковременное включение напряжения для идентификации фазных кабелей.
  5. Вводный кабель должен быть подсоединен к соответствующему автоматическому выключателю.
  6. В верхние контакты заводятся провода: фаза слева, а нулевой рабочий кабель справа.
  7. Заземляющий кабель подключается к специальной клемме в электрощите. После этого, проводится первоначальная затяжка контактов и контрольная, которая осуществляется спустя несколько минут. Особенно актуальна такая мера, если для подключения используются провода из алюминиевого материала.
  8. От выхода автомата с двумя полюсами необходимо провести рабочий нуль и фазный провод непосредственно к электросчетчику.
  9. Однофазные разновидности электросчетчиков имеют 4 клеммы, подключение к ним осуществляется в следующем порядке: вход фазы, выход фазы, вход рабочего нуля, выход рабочего нуля.
  10. Теперь требуется сделать перемычки из ПВ-1, чтобы обеспечить коммутацию всего имеющегося оборудования модульного типа. Для этого нужно измерить расстояние между клеммами, а плоскогубцами изгибать кабель под прямым углом, чтобы он был надежно закреплен в клеммах оборудования. Для электросчетчика его необходимо будет зачистить на 27 мм., для всех остальных модульных приборов будет достаточно 10 мм. В ситуациях, когда фаза должна быть роздана сразу на несколько автоматов, используется специальная гребенка.
  11. Затянуть все клеммы, сначала этот процесс осуществляется с верхним винтом и в случае надежной фиксации также затягивается и нижний.
  12. Подключить нагрузку к автоматам, нулевой шине и шине заземления.

После того, как действия были выполнены, рекомендуется проверить правильность подключения и надежность крепления. Затем приглашается специалист, который поставит пломбы на оборудование и составит соответствующий акт.

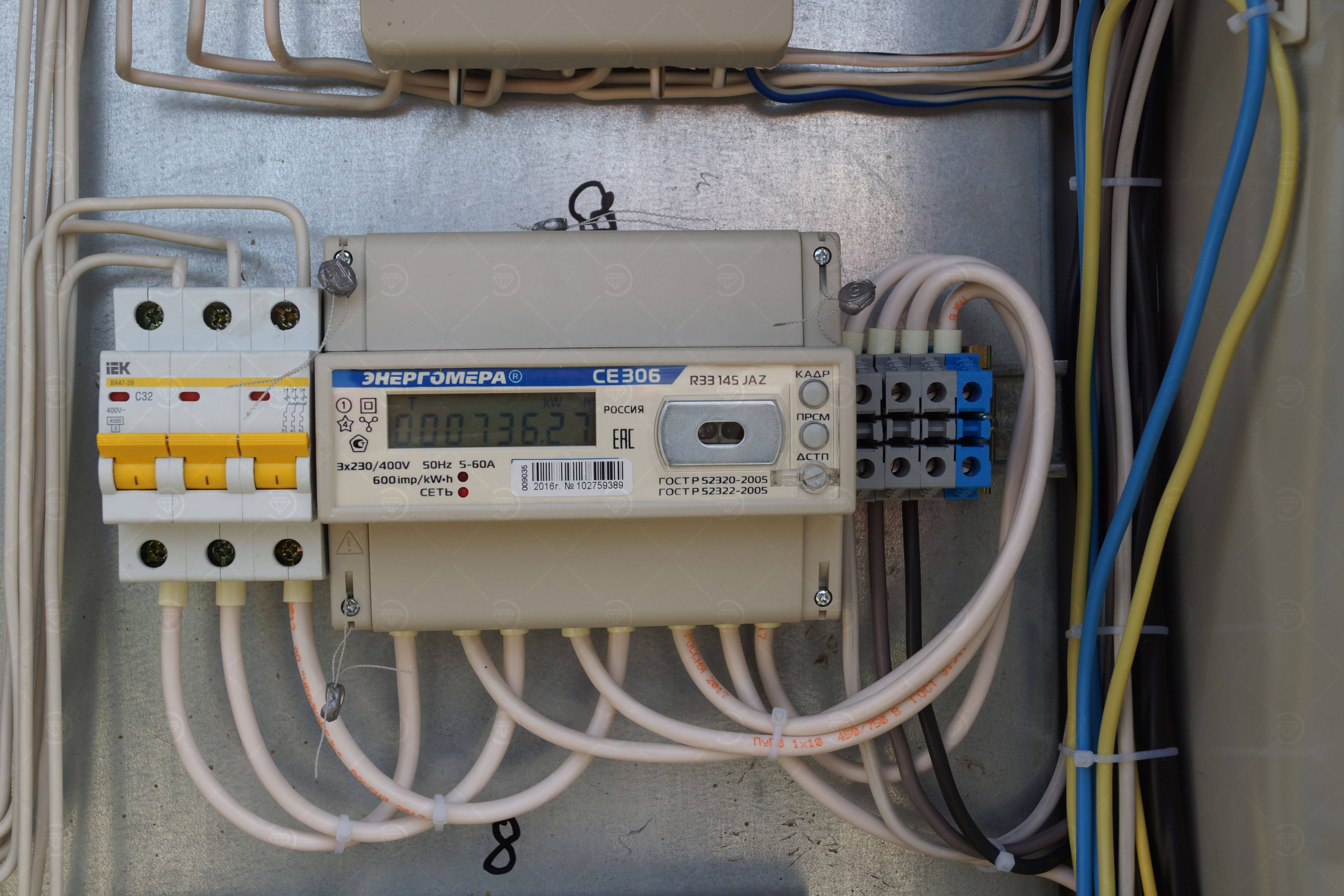

Иным образом будет выглядеть схема, по которой происходит подключение трехфазных счетчиков. Если используется именно эта разновидность, то необходимо придерживаться следующего порядка действий:

Внутрь электрощита провести трехфазный провод питания с нулем и заземляющим проводником.

В наличии имеется 5 контактов, подключение происходит следующим образом: к первому подсоединяется фаза А, фаза В на третий, а фаза С на пятый

Соблюдение очередности фаз особенно важно, если происходит подсоединение электронного счетчика. Выход фаз с электросчетчика на автоматический выключатель к потребителям осуществляется на 2, 4 и 6 контакты

Выход фаз с электросчетчика на автоматический выключатель к потребителям осуществляется на 2, 4 и 6 контакты.

Нуль подключается к седьмому и тянется от него на 8 контакт.

Заземляющий проводник крепится и подсоединяется к соответствующей шине электрощита. Это является важным условием, поскольку исчезновение нуля в электрозащите вызовет ряд перенапряжений, из-за которых могут выйти из строя потребители электроэнергии.

схема подключения трехфазного счетчика

Подключение трехфазных счетчиков является гораздо более сложным процессом, для которого рекомендуется приглашение квалифицированного электрика.

Кто должен устанавливать электросчетчик и за чей счет

До выхода закона обязанность по приобретению, монтажу приборов учета была возложена на собственника. С 1 июля 2021 года произошли существенные изменения в законодательстве.

Теперь приобретение, установка счетчика электроэнергии в частном доме или в квартире, ввод его в эксплуатацию возложены на организацию, поставляющую электроэнергию. В частном секторе это электросети. С потребителей этот вопрос снят: собственник не должен покупать электросчетчик, платить за монтаж и поверку. Для жильцов это условно бесплатно: электросети не предъявят отдельный счет за прибор, но эти расходы по умолчанию включены в тариф.

Владелец должен выполнить следующие требования:

  • В частных домах с трехфазным питанием обязательно должен быть контур заземления. Параметры и разрешение на эксплуатацию электрооборудования выдает электроизмерительная лаборатория;
  • Предоставить доступ энергетикам для монтажа счетчика. При этом собственник должен учитывать, что для проверки работоспособности и снятия показаний обеспечивается свободный доступ к электросчетчику в любое время. Это предполагает установку электросчетчика в частном доме на улице. То есть его монтируют на фасаде дома, заборе или отдельно стоящей опоре.

Замена прибора по учету электроэнергии: за чей счет?

Когда разрешение или предписание на работы получено, иногда может встать вопрос о том, а замена электросчетчика за чей счет, собственно, производится?

Согласно российскому Гражданскому кодексу, любой собственник жилья все финансовые затраты на его содержание несет самостоятельно. Если электросчетчик установлен в квартире, то, согласно нормативным документам Правительства РФ, собственник жилья в многоквартирном жилом доме несет весь объем финансовых затрат по следующим статьям:

  • установка прибора учета электроэнергии;
  • его замена в связи с окончанием срока эксплуатации или преждевременным выходом из строя;
  • обслуживание (поверка, калибровка).

Все выше описанное актуально, если жилое помещение приватизировано. Если жилье является собственностью муниципалитета, то замена электросчетчика в квартире производится за муниципальные средства. Если имеется договор с разного рода управляющими компаниями, то все финансовое бремя по установке, замене и обслуживанию приборов учета ложится на их плечи.

Если прибор по учету энергопотребления расположен на лестничной площадке, то он относится к имуществу дома. И здесь ответственность за все работы по установке, замене и обслуживанию должны нести управляющие компании (это должно быть оговорено в заключенном с ними договоре).

Если требуется замена электросчетчика в частном доме, все финансовые вопросы будут решаться за счет владельца частной собственности.

Многие региональные организации, занимающиеся поставками электроэнергии потребителям, чтобы облегчить финансовые затраты по приобретению, замене и вводу в эксплуатацию новых приборов учета, предлагают своим клиентам возможность поставить многотарифный счетчик с оплатой в рассрочку и ежемесячными платежами за обслуживание. Большой плюс этого предложения в том, что потребитель не должен будет заплатить за прибор и монтаж всю сумму (и не малую) сразу, а сможет вносить платежи равными долями в течение 5 лет, пользуясь всеми преимуществами многотарифного учета потребления электроэнергии.

Демонтаж старого прибора и установка нового должны осуществляться только с разрешения энергоснабжающей организации и ее специалистами. В любом регионе России замена электросчетчика (Уфа, например, обеспечивается электроэнергией через «Энергетическую сбытовую компанию Башкортостана») без предварительного уведомления является нарушением договора о снабжении электричеством и может быть чревата серьезным денежным штрафом.

Особенности подключения электроэнергии к частному дому

Установка счетчика электроэнергии в частном доме в последние несколько лет стала спорным моментом между обслуживающими организациями и абонентами. Камень преткновения — требование установки учетных приборов не внутри, а снаружи жилых помещений. РЭС мотивирует это тем, что так контролеры получают прямой доступ к счетчику для снятия показаний, а также проведения ремонтных и профилактических работ, мониторинга функционирования учетного прибора.

Но в то же время в этом требовании содержится противоречие, которое можно решить, ссылаясь на ПУЭ — правила устройства электроустановок. В них четко регламентируются и правила установки электросчетчика в частном доме. Основные пункты, которые нужно учитывать, выполняя монтаж измерительно-учетного прибора в доме, такие:

  • подключаемый прибор должен быть доступным для обслуживания и проверки;
  • счетчик должен быть защищен от атмосферной влаги;
  • температура воздуха во время работы электроприбора в зимнее время не должна быть ниже нуля;
  • прибор должен устанавливаться на вертикальной поверхности на высоте от 0,8 до 1,4 метров.

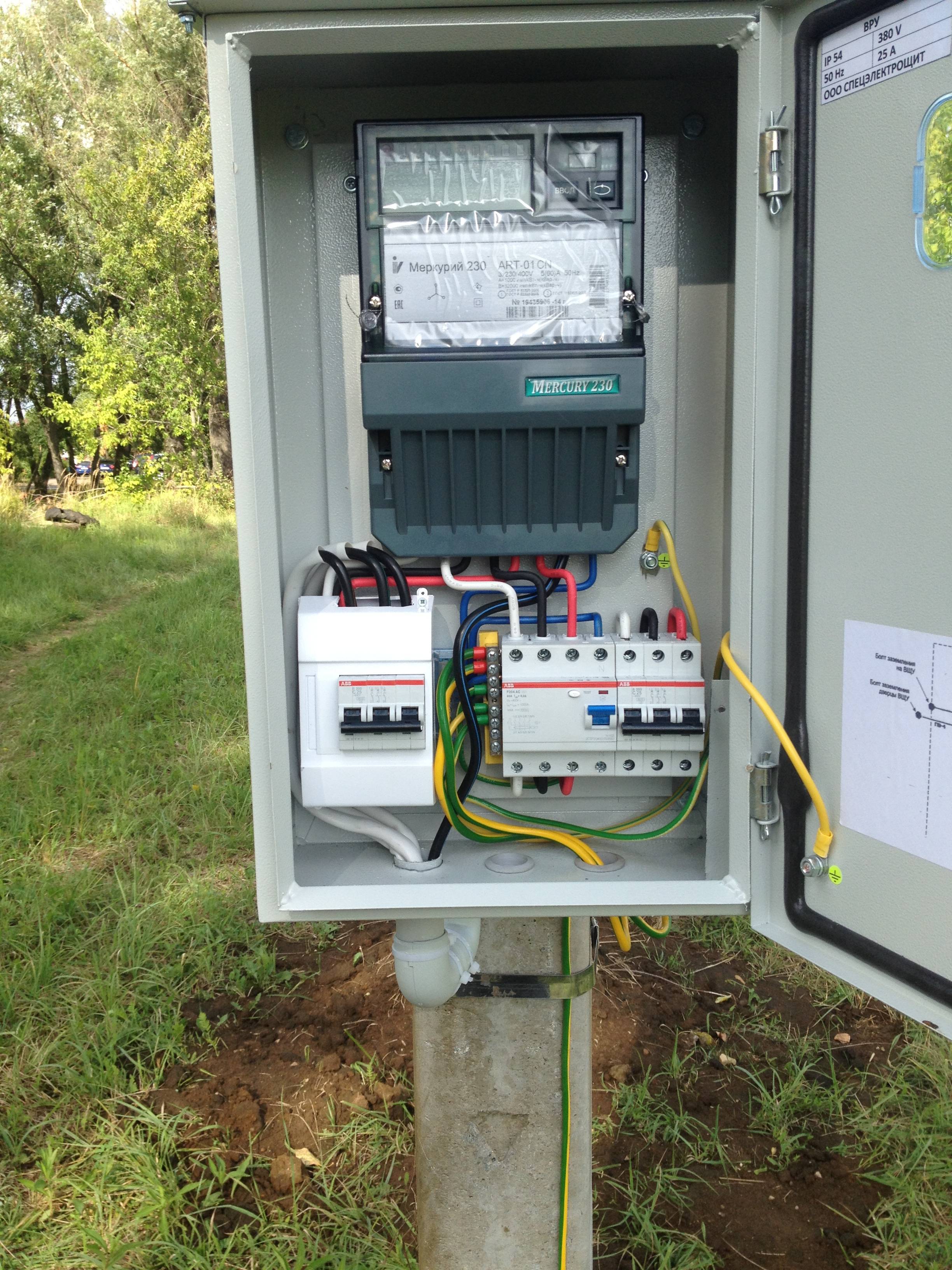

Установка электросчетчика в частном доме на опорных столбах и других наружных конструкциях без дополнительных защитных коробов является нарушением ПУЭ. Воздействие влаги, пыли, низких температур приводят к некорректной работе электроприбора и неверным показаниям расхода электричества.

Другая проблема наружной установки электросчетчика в частном секторе — доступность и уязвимость для третьих лиц: вандалов или недобросовестных соседей, которые могут легко подключиться к выделенной энергосети. Конечно, существуют и специальные антивандальные счетчики, но их стоимость в несколько раз выше, чем у стандартного «Меркурия» или другой модели для жилых объектов. Представители компании энергоснабжения не имеют права требовать от жильцов устанавливать дорогие модели счетчиков, тем самым решая свои проблемы за счет абонента. Чтобы провести электричество, вам будет предложено несколько вариантов приборов:

  • однотарифный счетчик электроэнергии;
  • многотарифный счетчик;
  • многотарифный счетчик с возможностью удаленного снятия показаний.

Но специалисты все же рекомендуют остановить свой выбор на многотарифном учетном приборе, т. к. в дальнейшем возможна смена тарифа, во время которой потребуется замена электросчетчика в частном доме. Ее вам придется оплачивать из своего кармана, поэтому даже если вы пока собираетесь пользоваться только одним тарифом, многотарифный счетчик не помешает. Разница в стоимости между ним и обычным прибором составляет всего 10-15%.

Как зарегистрировать новый счетчик

Ввод прибора в эксплуатацию осуществляется в обязательном порядке, иначе показания не будут учитываться.

Процедура регистрации в 2021 году:

  1. Исполнителю коммунальных услуг (УК, ТСЖ, Энергосбыт) подается заявка. В документе прописываются все сведения ИПУ, личные данные и адрес. Прилагается копия паспорта изделия.
  2. В назначенное время придет сотрудник и проверит работоспособность механизма и правильность монтажа. При необходимости выполняется настройка.
  3. Если замечаний нет, то производится опломбировка и составляется соответствующий акт.
  4. Подтверждающий документ самостоятельно или через специалиста передается обслуживающей компании.

После выполнения всех процедур электросчетчик считается зарегистрированным и введенным в эксплуатацию.

Какие бывают счетчики электроэнергии

Один из самых главных параметров любого счетчика – это класс точности. Данный показатель подразумевает под собой максимальную погрешность при учете электрической энергии, которая потребляется жильцами квартиры. Класс точности вычисляется в процентах, а узнать этот показатель можно на корпусе счетчика – эта цифра будет обведена кругом. Приборы, которые использовались в Советском Союзе, имели класс 2,5, то есть их погрешность составляла около 2,5 процентов – это довольно много.

Сегодня жильцы квартир постепенно переходят на более современные электросчетчики погрешностью не больше 2 процентов. Стоит отметить, что на рынке есть приборы класса 1,0, 0,5 и даже 0,2.

Также при выборе счетчика учета электроэнергии стоит знать, что этот прибор бывает двух видов:

  • Индукционный.
  • Электрический.

Индукционные счетчики

Такие счетчики самые распространенные в квартирах, так как они более дешевые и старые. Срок службы индукционных счетчиков составляет 15 лет, но это условный показатель и, как правило, они функционируют намного больше. Работают эти устройства при помощи двух катушек: тока и напряжения, которые создают магнитное поле и заставляют диск крутиться, считая потребление электричества.

Преимущества индукционных счетчиков заключаются в следующем:

  • простота конструкции;
  • большой эксплуатационный срок;
  • надежность и малая вероятность поломки;
  • исправная работа даже при перепадах напряжения;
  • доступная цена.

Среди недостатков данных счетчиков можно отметить:

  • большая погрешность, особенно при снижении нагрузки;
  • отсутствие защиты от хищения электроэнергии;
  • большие размеры и вес.

Это устаревшие приборы, которые насчитывают чрезмерное количество электроэнергии. Куда экономнее будет установить современные аналоги – электронные счетчики учета электроэнергии, которые окупят себя уже через несколько лет.

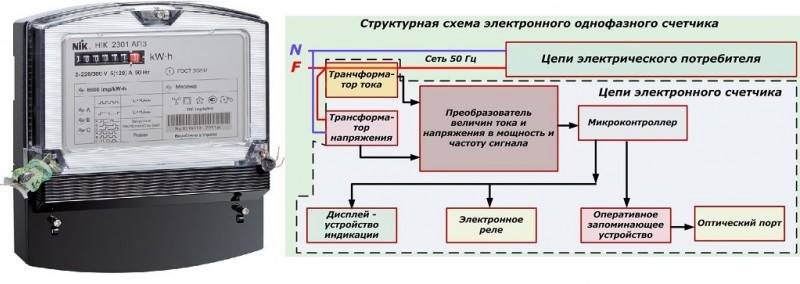

Электронные счетчики

Принцип работы таких счетчиков основывается на непосредственном измерении тока и напряжения. Аналоговый сигнал, который попадает на датчик тока, преобразуется в виде цифрового показателя, отображающего потребляемую электроэнергию.

Расшифровка этого показателя осуществляется микроконтроллером, после чего цифры, показывающие расход электричества, выносятся на дисплей.

Подобные счетчики имеют погрешность не более 1 процента, но на сегодняшний день они не пользуются большим спросом среди граждан нашей страны, которые довольствуются старыми приборами.

К основным достоинствам электрических счетчиков можно отнести:

  • простоту эксплуатации;
  • компактные размеры;
  • способность хранить данные учета энергопотребления;
  • не требуют регулярных проверок;
  • защищены от хищения электричества;
  • дают возможность снимать показания дистанционно;
  • работают по многотарифному режиму.

К недостаткам таких электросчетчиков относятся:

  • высокая цена;
  • трудности ремонта при поломке;
  • риски сбоя системы;
  • чувствительность к перепадам напряжения.

Из истории

С первыми опытами над электричеством, которое смогли как-то «усмирить» встала задача, как эту силу измерить и подсчитать. Первые шаги в этом направлении сделал сначала Андре Ампер которой смог определить понятие – сила тока, а немного позже другой ученый, Георг Ом вывел своей знаменитый закон определяющий зависимость между напряжением и током.

Первый же счетчик, придуманный Томасом Эдисоном, был гальванического типа. Он содержал ячейку с гальванической жидкостью, в которой помещалась токопроводящая пластинка. Ее взвешивали до установки в ячейку и после того, как какое-то время через нее пропускали ток. Разница веса была показателем потребленной электрической мощности. Естественно, что такой счетчик был очень дорогим, неудобным, самое же главное — бесполезным для пользователя, ведь гальваническая ячейка была опечатана. Поэтому ряд инженеров, компаний работали над счетчиком, который смог с большей точностью, визуально, демонстрировать расход электричества.

Этого смогла добиться компания Westinghouse, инженер которой Оливер Шелленбергер в 1894 году создал первый индукционный счетчик электрической энергии. Примерно до 1980 года он, совершенствуясь, повышая точность, становясь меньше, работал все по тому же индукционному принципу, пока на смену ему не пришел счетчик гибридный. «Продержался» он, правда, недолго уступив место счетчикам электронным.

Типы счетчиков

По принципу действия счетчики подразделяются на:

  • Индукционные счислители или как их еще называют, механические;
  • Электронные, в которых подсчет расхода электричества осуществляется при помощи микроконтроллера;
  • Гибридные, сочетающие механический и электронный тип.

Кроме этого они подразделяются на:

  • Работающие от постоянного тока (промышленные);
  • Однофазные – распространенные в городских домах;
  • Трехфазные – для сети 380 вольт, используемые, как правило, за городской чертой.

Но чтобы понять преимущества, недостатки отдельных аппаратов и решить, какой лучше поставить в квартире, а какой на даче, следует внимательно ознакомиться с принципом их действия.

Пакет документов, необходимый при переносе электросчетчика на улицу

Согласно порядку установки электросчетчика в частном доме, для его демонтажа и выноса на улицу следует тщательно подготовиться. Прежде всего собрать соответствующий пакет документов:

Перед выносом оборудования на улицу следует запросить типовой договор у компании-поставщика и акт о разделении балансовой принадлежности. В данном документе будут четко обозначены права и ответственность каждой стороны

В документе будут указаны серия и номер счетчика, его тип, расчетный счет владельца.
После важно составить заявление на допуск к эксплуатации оборудования. Оно составляется в офисе компании, при его получении по указанному адресу выедет контрольная бригада, проверит правильность проведенных самостоятельных работ

Счетчик будет опломбирован и сформирован акт о его допуске.

Подключение трехфазного счетчика

С этим устройством все намного сложнее. Существует несколько схем, использование которых напрямую зависит от типа аппарата.

Методы подключения:- через трансформатор в четырехпроводную сеть;- прямого подсоединения;- через трансформатор напряжения и тока в четырехпроводную и трехпроводную сеть;- двухэлементный, через трехпроводную сеть и трансформатор;- через два трансформатора напряжения и тока в трехпроводную сеть.

Также установка электросчетчика возможна через трансформатор напрямую. У таких устройств присутствует в маркировке буква «У» (универсальный). В квартире или частном доме чаще всего используется прямой способ подключения. У них есть ограничение по току в 50 ампер.

Некоторые правила

Ответить на вопрос, как правильно установить счетчик электроэнергии в частном доме, поможет знание некоторых правил. Требования к установке счетчиков электроэнергии не всегда просты, но их надо соблюдать, чтобы избежать неприятностей:

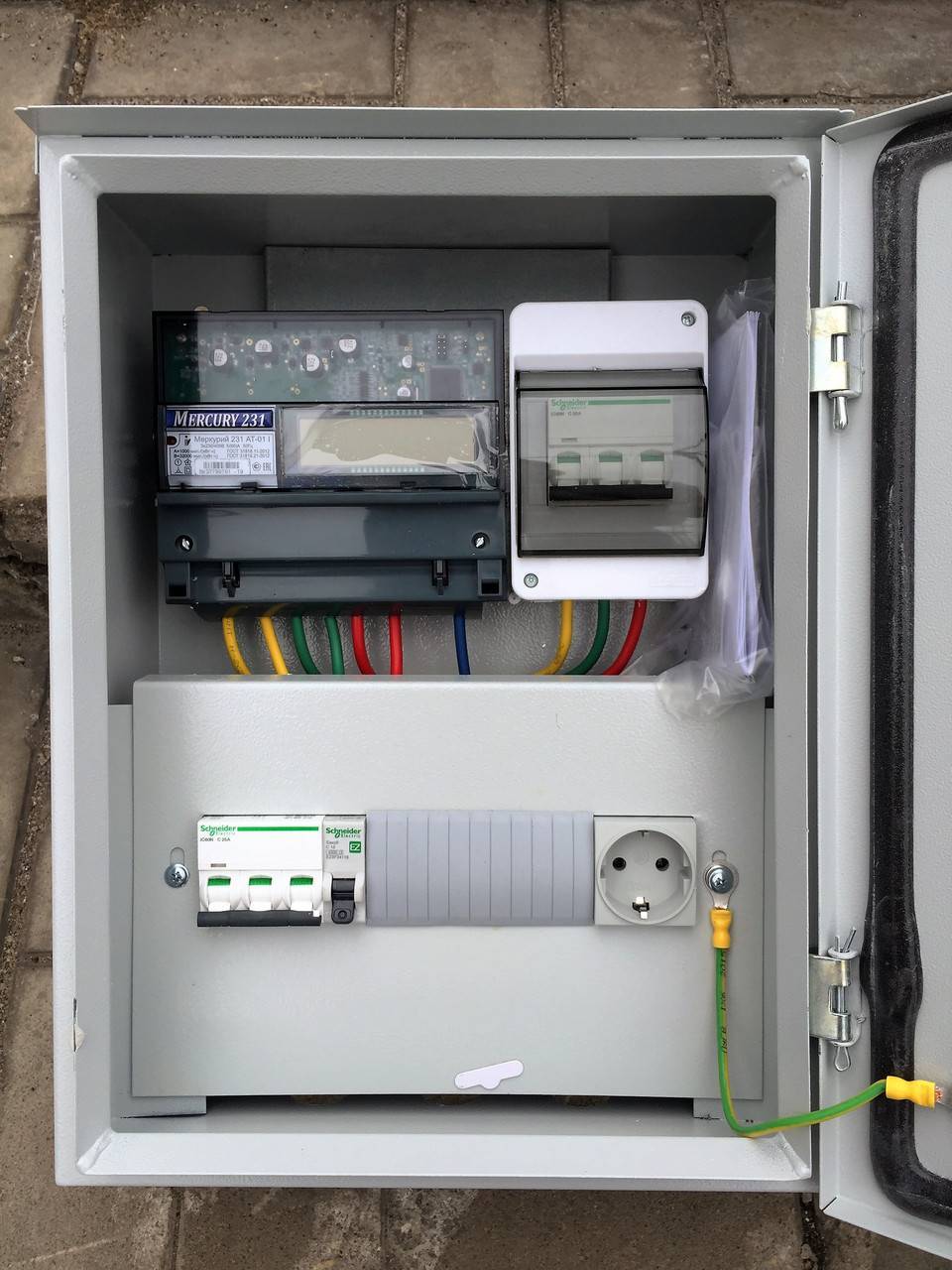

  1. Если есть хоть малейшая возможность поставить прибор в защищенном помещении, следует ею воспользоваться, и лучше всего использовать для этой цели сени или коридор.
  2. Устанавливать счетчик нужно только вместе с автоматом защиты, который разомкнет цепь, если возникнет короткое замыкание.
  3. Необходимый элемент системы – пакетные выключатели, которые позволяют прервать контакт с входными цепями в случае возникновения нештатной ситуации.

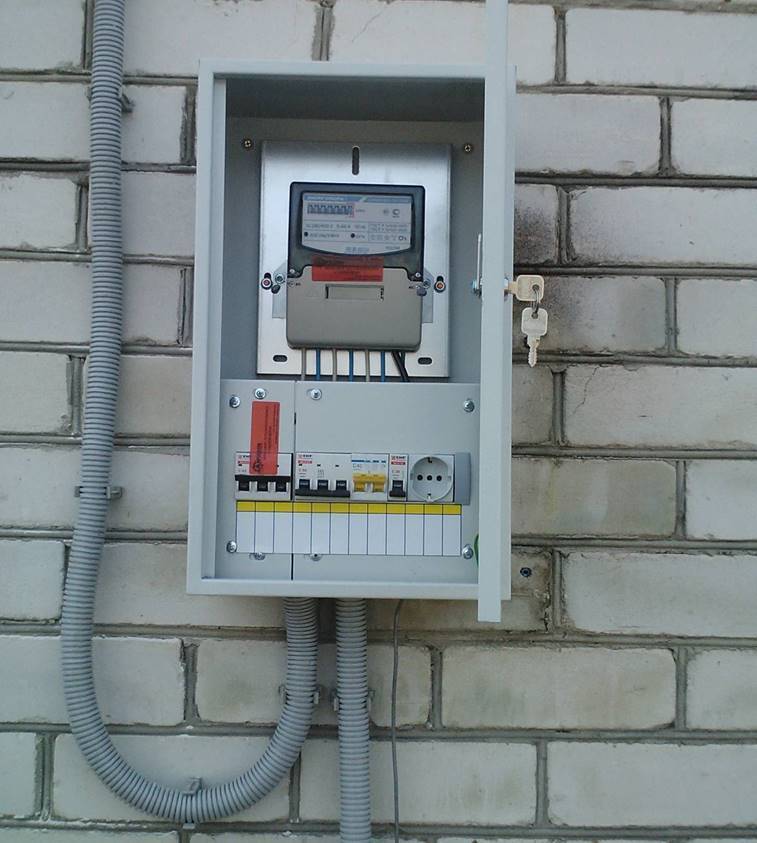

  4. Счетчик, автомат и выключатели помещаются в одну коробку с окошком – окошко нужно для считывания показаний.
  5. В корпусе есть отделение для счетчика, на нем должны быть ушки для пломбы.

Схема должна быть такой:

  1. Чтобы была возможность отключить счетчик от внешнего напряжения, для этого ставится еще один пакетный выключатель или же специальная муфта.
  2. Счетчик нельзя ставить ближе, чем за 1 м от водопроводных сетей и газопровода.
  3. Счетчик ставится на вертикальную стену, высота не должна превышать 1,7 м – показания должны считываться без особых усилий.

Что делать?

Давайте рассуждать так. Если вы, как хозяин дома, не препятствуете контролерам от энергоснабжающей организации проводить снятие показаний счетчика, то какой смысл устанавливать его на улице. Конечно, возникнут споры и проблемы с подключением. Но тогда требуйте разграничить балансовую принадлежность, то есть, пусть за счетчик электроэнергии отвечает сама организация. Ведь купленный вами прибор и установленный внутри дома будет считаться вашей собственность, за которую вы и будите нести ответственность. Но если устройство установлено на улице, а, тем более, на столбе, то пусть за это отвечают представители энергоснабжающей организации. Обязательно такой пункт надо внести в договор, когда делается перенос, монтаж или замена электросчетчика.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

  1. Правильный выбор сечения монтажных проводов.
  2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный. Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

  • Л1 – на ввод питающей линии;
  • Л2 – выход на нагрузку;
  • И1 – на ввод счетчика;
  • И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока
