Устройство Гидроаккумулятора для систем водоснабжения дома: принцип работы – Обзор

Особенности конструкции

На первый взгляд гидроаккумулятор может показаться обычным баком для воды, которые используются лишь для её временного хранения. Однако в действительности их конструкция куда более сложная. Внутри ёмкости находится прочная прорезиненная мембрана, а между стенками и расширяющимся герметичным мешком закачан под давлением азот или воздух. Фактически любой гидроаккумулятор состоит из двух камер, одна из которых предназначена для воды и находится внутри мембраны, а вторая — для воздуха или газа.

За счёт использования герметичной прочной мембраны отсутствует соприкосновение металлических поверхностей корпуса и воды. Соответственно, решается проблема с коррозией, что гарантирует максимальную долговечность используемого оборудования. Прорезиненная камера изготавливается из прочного эластичного материала — бутила, который устойчив к бактериям, соответствует всем санитарным и гигиеническим нормам.

Выбирая такой гидроаккумулятор, необходимо помнить о том, что диаметр напорного патрубка в баке и фитинги трубопровода должны по возможности совпадать, что позволяет предупредить появление гидропотерь, приводящих к разрыву всей системы. Используемые емкости могут отличаться не только размером, но и давлением, с которым работает воздушный клапан. Для автономного водоснабжения в частный дом следует выбирать баки, рассчитанные на давление не более 2 атмосфер.

Рейтинг качественных гидроаккумуляторов, по мнению покупателей, от различных производителей на 2023 год

Основные требования монтажа гидроаккумулятора

Выбор места под монтаж гидроаккумулятора не такой простой, как может показаться изначально, так как эта установка должна:

• располагаться на ровной поверхности;
• находиться в помещении или кессоне, где гарантируется положительная температура в течение всего года;
• расстояние от водозабора и до раздаточного коллектора должно быть минимальным: в первом случае это гарантирует лучшую производительность насосного оборудования, а во втором – позволяет снизить потери давления в системе.

Также при выборе места установки приходится считаться с тем, что работа установок водоснабжения в доме создает определенный шум разной степени интенсивности, но в любом случае его постоянное воздействие малопривлекательно для жильцов

Обязательно надо принимать во внимание и возможность постоянного доступа к гидроакумулятору для контроля и обслуживания

Как подобрать гидроаккумулятор в частный дом

Выбор модели гидроаккумулятора сопряжен с некоторыми сложностями. В идеале, компания, берущая на себя ответственность за установку, отвечает за оптимальный подбор устройства, соотносясь со следующими условиями:

Тип используемого насоса. Поверхностные агрегаты допускают часто количество включений, без порчи комплектующих. Для них приобретается гидроаккумулятор малого и среднего объема – до 50 л. Погружные насосы, напротив, не должны быть в постоянной активности, поэтому для них лучшим вариантом станет модель бака объемом от 100 л.

Тип гидроаккумулятора. Они бывают вертикальные и горизонтальные. Выбор зависит от площади места установки и удобства для свободного хода

Важно знать материал мембраны – для отопления идет один, а для питьевой воды – другой.

Выпуск воздуха без слива воды. Специальным стравливающим клапаном или ниппелем снабжены устройства вместимостью более 100 л

Кроме того, для дома с круглогодичным проживанием, большая масса воды предпочтительнее.

Объем бака. Кроме беспроблемного и быстрого стравливания воздуха, учитывается количество точек водоразбора. Для определения существуют коэффициенты и таблицы, где указаны точные значения потребления воды. Суммировав каждый и увеличив значение втрое, получают приблизительный объем гидроаккумулятора.

Минимальное давление. Его в отличие от объема увеличивать многократно или уменьшать нельзя, иначе гидроаккумулятор потеряет свое предназначение – воды для него будет не хватать или она не дойдет до второго этажа, если таковой имеется. Расчет прост – высота дома от точки подвала до уровня верхней разводки труб увеличивают вдвое и делят на 10. Полученное значение и есть показатель давления гидроаккумулятора.

Комплектующие к аккумулятору также должны быть подобраны с учетом особенностей системы дома и потребления воды.

Рейтинг качественных гидроаккумуляторов, по мнению покупателей, от различных производителей на 2024 год

Как выбрать гидроаккумулятор

Решение купить гидроаккумулятор для дома принимают с целью продлить работоспособность насоса, стабилизировать давление в системе и обеспечить запас воды

Чтобы устройство решало все поставленные задачи – необходимо уделить внимание основным рабочим характеристикам и конструктивным особенностям. Это поможет купить оборудование, которое будет эффективно работать на протяжении 7-10 лет

Тип мембраны

Производители выпускают баки с грушевидной мембраной или с диафрагмой. Принцип работы грушевидной мембраны заключается в растягивании при наполнении водой и вытеснению воздуха. При этом объем расширения ограничен стенками емкости. Диафрагма растягивается до перегородки, установленной производителем. В бак с грушевидной мембраной поместится большой объем воды, но она постоянно будет контактировать с большой площадью резины. Это может стать причиной появления неприятного запаха.

Площадь контакта диафрагмы с водой меньше, органолептические качества жидкости будут зависеть от уровня антикоррозийной защиты внутренней поверхности бака. Изготавливается мембрана этого типа из синтетического бутила или EPDM. Бутил устойчив к воздействию микроорганизмов и более эластичен.

Горизонтальный или вертикальный бак

Гидроаккумулятор периодически необходимо обслуживать – стравливать воздух. В вертикальных ресиверах это сделать проще, чем в горизонтальных баках. Преимущество вертикальной компоновки – большая вместительность. Если объем запаса воды важный для дома критерий, то лучше выбрать этот вариант.

Горизонтальные модели более компактные и простые в установке. Сплошные опоры равномерно распределяют давление по поверхности, что не требует использования подкладок под ножки, которые защищают линолеум или деревянный пол от повреждений. У горизонтальных баков предусмотрена площадка для установки насоса.

Объем резервуара

Производители насосного оборудования не рекомендуют включать насос чаще, чем 25-30 раз в течение часа. В большой семье сократить это количество поможет бак на 80-100 литров. Стабилизировать давление способен ресивер на 24 литра, но для воды в емкости остается обычно 50-80% от заявленного объема. Чтобы гидроаккумулятор выполнял функцию резерва, потребуется более вместительный бак.

Объем резервуара влияет на размеры оборудования. Если в кессоне или бойлерной мало места, то преимущество у гидроревисеров на 25-50 литров.

Максимальное рабочее давление

Давление в системе водоснабжения имеет важное значение. Бесперебойная подача будет осуществляться в том случае, если рабочие характеристики насоса будут на 1-3 бар больше, чем в гидроаккумуляторе

На корпусе оборудования и в технической документации указывается характеристика, рассчитанная для пустого баллона. При подключении к системе – давление меняется. Изменить большую разницу в цифрах можно с помощью накачки воздуха, для этого применяют ручной насос.

Максимальное рабочее давление зависит от этажности дома. Чтобы подать воду на второй этаж – требуется более мощный насос, соответственно бак должен выдерживать повышенное давление. Для двухэтажных коттеджей рекомендуются модели, рассчитанные на 10 бар. Для контроля над основными показателями лучше приобрести гидроаккумулятор с автоматикой или с установленным манометром.

Критерии выбора подходящего гидробака

Перед тем, как выбрать гидроаккумулятор для систем водоснабжения, в первую очередь обращают внимание на объем жидкости, который он может в себя вместить. Для этого пользуются специальной формулой

Получившееся значение умножают на поправочный коэффициент, величина которого зависит от мощности насосного оборудования. Например, при мощности насоса 0,55 – 1,5 кВт коэффициент равен 0,25.

В основном проведение расчетов требуется, когда гидроаккумулятор используется для промышленного назначения. Что касается бытовых потребностей, то обычно бывает достаточно бака, имеющего емкость примерно 25 – 50 литров.

Кстати, расчетные показатели редко совпадают с реальными объемами, которые имеют типовые модели данных устройств. В такой ситуации просто устанавливают бак с немного большим литражом. Например, если согласно вычислениям по формуле, при определении, какой нужен для системы водоснабжения гидроаккумулятор, получилось, что требуется 32-литровый бак, тогда можно приобретать 35 – литровое изделие.

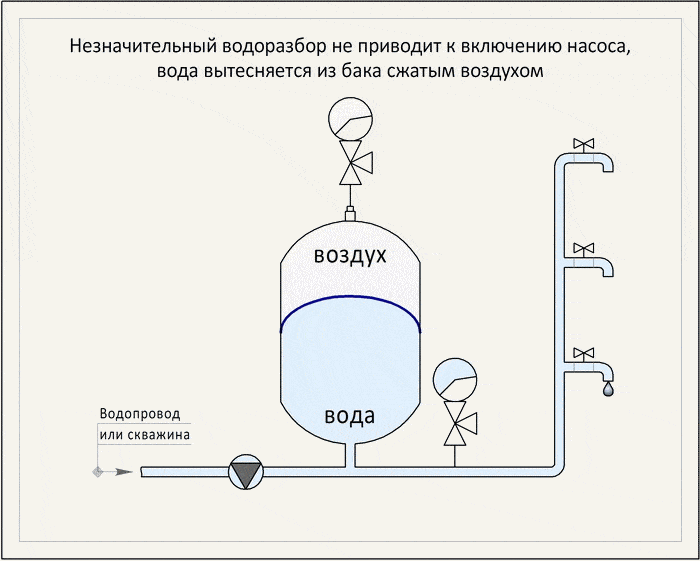

Для чего нужен гидробак и как он работает

Виды гидробаков

В продаже имеется три вида гидробаков:

Для систем холодного водоснабжения (баки окрашены в синий цвет); Для замкнутых отопительных систем (красные); Для водопроводов, обеспечивающих горячее водоснабжение (красные).

Для холодной воды применяются только синие гидроаккумуляторы, мембрана которых изготавливается из нейтральной резины, безопасной для здоровья человека.

Выбирать конкретную модель аппарата стоит, отталкиваясь от того, где планируется разместить устройство. По типу размещения гидробаки делятся на две группы:

Вертикальные. Они имеют ножки для удобной установки, а некоторые модели снабжены пластинами для крепления к стене. Чаще всего данный вид гидроаккумуляторов применяется с погружным насосом, расположенном в отдельном помещении. Горизонтальные. Их обычно используют совместно с наружными насосами, в этом случае насос размещают над емкостью, чтобы сэкономить место.

Виды гидроаккумуляторов

Гидроаккумуляторы в зависимости от назначения различаются по трем параметрам.

• Для холодной воды. В таком гидроаккумуляторе используется мембранная емкость, выполненная из нейтрального материала, применяемого в пищевой промышленности, для обеспечения безопасности использования воды при приготовлении пищи. Гидробак этого агрегата выкрашен в синий цвет.
• Для горячей воды. Здесь применяется материал, устойчивый к воздействию высоких температур. Гидробак, используемый для горячей воды, выкрашен в красный цвет.
• Для отопительной системы. Для отопительной системы используется материал, устойчивый к воздействию активных реагентов, применяемый в охлаждающих жидкостях. Гидробак красного цвета.

Виды гидроаккумуляторов

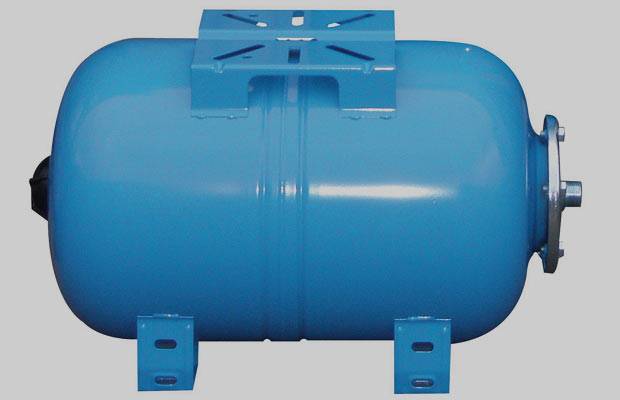

Также гидроаккумуляторы бывают разного исполнения – с вертикальным и горизонтальным расположением гидробака.

• В частном доме удобнее использовать гидробак с вертикальным расположением, так как он занимает меньше места в подсобном помещении, позволяя компактно расположить рядом приборы разного назначения.
• Гидроаккумуляторы с горизонтальным расположением гидробака в основном используются на насосных станциях, монтаж водяного насоса в этом случае производится сверху конструкции.

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

• Чем выше мощность агрегата, тем больше должен быть объем гидробака.
• Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
• Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

• Допустим, производительность равна 80 л/мин или 4800 л/час.
• А в пиковые часы вам нужно 4500 л/час.
• При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
• Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

• 1 – начальное давление Pвозд (при выключенном насосе);
• 2 – поступление воды в резервуар при включении насоса;
• 3 – достижение максимального давления Pmax и отключение насоса;
• 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

• V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
• А – это расчетный расход воды (л/мин);
• К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

• А = 75 л/мин;
• Мощность насоса 1,5 кВт, соответственно К = 0,25;
• Pmax = 4,0 бар;
• Pmin = 2,5 бар;
• Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)

Принцип работы

Аккумулирующий бак начинает накапливать избыточное тепло в верхней части емкости после полного обогрева помещения. По мере охлаждения гидроаккумулятор постепенно выделяет тепло в системы отопления.

От емкости гидроаккумулятора зависит, сколько раз в течение суток будет загружаться твердотопливный котел.

В основе работы аккумулирующего бака лежит использование высокой теплоемкости воды, которая при остывании на 1 °C выделяет в несколько раз большее количество тепла на обогрев 1 м 2 помещения.

Для расчета объема аккумулирующей емкости используют соотношение — 25 – 30 л емкости на 1 кВт мощности твердотопливного котла.

Например, для котла мощностью 20 кВт объем бака будет составлять от 500 до 600 л.

Проблемы с давлением

Такая проблема может быть вызвана рядом причин:

• повреждение ниппеля – через него уходит воздух;
• неправильная настройка реле давления;
• повреждение корпуса бака.

Последовательность действий для ремонта:

• вначале стоит проверить целостность самого корпуса – если он прогнил, то возможно потребуется замена гидроаккумулятора;
• если с корпусом все в порядке, стоит проверить работу реле давления. Вполне возможно, что его настройки сбились;
• для этого, стоит попробовать разные режимы работы для гидробака – если реле действует, значит нужно искать причину в другом месте;
• теперь нужно проверить ниппель – он может стравливать воздух, если это так, то ремонт сведется к его замене.

Манометр может показывать неверные значения

Еще одна причина – в неисправности манометра. Т.е. он может показывать неправильные цифры. Этот момент также стоит учитывать.

Как выбрать гидроаккумулятор для насоса

Первое, на что стоит обратить внимание, что бак не заполняется водой полностью, основное пространство занимает мембрана и воздух под давлением, вода закачивается в бак в объеме не более 40% от емкости сосуда. Существует расчет гидробака по формулам, по частоте включения насоса и различным коэффициентам, весь этот материал Вы найдете без труда на просторах инета

Не вдаваясь в них и пользуясь значительным опытом, можно сказать с уверенностью, что:

— поверхностный насос мощностью до 1000 Вт комплектуется баком объемом 24 литра.
— поверхностный насос мощностью выше 1 кВт выгоднее комплектовать 50 литровым баком.

— погружной насос до 500 Вт достаточным вариантом будет гидробак объемом 24 литра
— погружной насос до 1 кВт комплектуется 50 литровым гидроаккумулятором
— 1,5 кВт и выше — 80 или 100 литров соответственно.

До трех точек водоразбора, с количеством домочадцев 2-3 человека, достаточным будет бак в 50 литров. Если семья больше, то стоит задуматься о приобретении 100 литрового варианта. Этого должно хватить на три-четыре водоразборных точек: мойка на кухне до 8 литров в минуту, ванная комната – 8-12 литров в минуту, и туалет (в зависимости от унитаза) – 6-18 литров в минуту. В повседневной жизни, расширительные аккумуляторы емкостью 24-50 литров без труда обеспечивают в хозяйственной воде небольшую семью, с одной-двумя точками водоразбора.

Классификация накопительных гидробаков для воды

Существует несколько показателей, по которым проводят разделение гидроаккумуляторов для автономного водопровода:

По объему бака. Здесь нет стандартной классификации, просто с учетом потребления воды приборы делятся на маленькие – это до 50 л, средние – в пределах 100-150 л, и большие – от 180 до 400 л. Последняя группа в бытовых условиях применяется не часто.

Типоразмер гидроаккумуляторов

По исполнению – это горизонтальные и вертикальные. В принципе, каких-то значительных преимуществ одного перед другим нет. Просто вертикальная модель занимает меньше места. Поэтому если отсек водоподготовки организуется в небольшом помещении, то покупка вертикальной модели оправдана. Правда, чтобы ее открыть и прочистить или заменить резиновый мешок, то придется прибор отсоединять от водопроводной сети, укладывать на бок и проводить ремонтные или профилактические мероприятия.

Вертикальные и горизонтальные приборы одинаковы по конструкции

• Материал, из которого гидроаккумулятор изготавливается. В основном это нержавеющая сталь, но встречаются и просто стальные резервуары, внутренняя поверхность которых покрывается эмалью.
• По прибору, с помощью которого стравливается воздух. Здесь две позиции: кран, которым удаляется воздух вручную, и автоматический воздушный клапан. Первый вариант в основном устанавливается в маленьких накопителях воды.

Штуцер для стравливания воздуха в виде золотника сверху бака

Для чего нужен гидроаккумулятор водоснабжения?

Главные функции гидроаккумулятора в водопроводной системе:

1. Защита насосного оборудования от скоропостижного износа – так как в баке накапливается вода, насос включается не после каждого открывания крана, а лишь в случае полного опустошения резервуара. Подобная схема работы позволяет насосу запасти цикл неиспользованных включений/выключений, тем самым продлив срок своей эксплуатации.
2. Поддержка стабильного давления в системе водоснабжения – гидроаккумулятор обеспечивает постоянный уровень давления в системе даже после остановки насоса.
3. Защита системы от резких скачков напора воды – гидробак поддерживает неизменный напор воды при одновременном открывании сразу нескольких водопроводных кранов.
4. Демпфирование гидравлических ударов – прибор делает невозможным гидроудары при активизации насоса, что защищает трубы от преждевременной деформации.
5. Создание резерва воды – благодаря запасам накопительного бака у домочадцев сохраняется возможность пользоваться водой даже в случае перебоев с электроэнергией, что особенно часто случается в загородных поселениях.

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

• Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
• Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

• Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
• Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.
Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

Правила установки

Начнем с того, что устройство гидроаккумулятора насосной станции таково, что этот прибор постоянно находится в работе. Мембрана все время в динамическом движении

Поэтому очень важно правильно произвести монтаж агрегата, где основное требование – это надежность крепления. Все дело в вибрации прибора, от которого могут ослабнуть стыки соединений

Правильный монтаж

Поэтому есть определенные правила, которые надо соблюдать строго.

• Монтаж прибора делается только на резиновые прокладки. Они сглаживают вибрацию.
• Идеально, если соединение насосной станции с трубопроводами проводить гибкими переходниками. Это на тот случай, если вибрация все-таки появилась.
• Нельзя соединять станцию с водозабором трубой, у которой сечение меньше, чем входной патрубок. Это увеличит скорость прохождения воды, что отразиться на эффективной работе всей системы.
• Перед первым вводом воды в мембрану рекомендуется из нее полностью удалить воздух.
• Первую закачку надо производить очень медленно. Есть вероятность, что мембрана от долгого стояния без работы слиплась по внутренним стенкам. Резкий напор и большой объем воды могут повредить ее, а это преждевременный ремонт и никому не нужные затраты.
• Место монтажа должно быть свободным, потому что одно из основных требований – это свободный проход к оборудованию для обслуживания и ремонта.

Понимая, как работают гидроаккумуляторы для водоснабжения (их устройство), необходимо еще правильно с ними обращаться. К примеру, если прибор долго не работает и стоит в магазине, то воздух, который закачан на заводе для создания давления в водопроводе, может дать утечку, что снизит его давление. Производитель обычно закачивает его под давлением 1,5 атм.

Для этого надо снять с задней стороны пластмассовый колпачок. Под ним расположен обычный ниппель, используемый в шинах автомобиля. А уже через него автомобильным манометром можно сделать замер.

Ниппель для замера давления

Измеренное давление может привести к двум заключениям. К примеру, оказалось 1 атм. В принципе, этого достаточно, чтобы создать напор внутри водопроводной сети. Зато в такой накопительный бак для насосной станции больше помещается воды. Правда, присутствует вероятность, что мембрана будет дотрагиваться до стенок резервуара, что нежелательно. Если увеличить давление до максимума, то напор будет больше, но воды меньше. Теперь каждый должен решить, что выбрать.

Итак, подводя итог, необходимо сказать, что гидравлический ресивер для насосной станции – это решение большой проблемы, которую создают электрические сети за городом. Установив его, можно с уверенностью говорить о полноценной постоянно работающей водопроводной системе. Пусть она небольшая, но она будет постоянно поставлять воду в необходимом количестве в загородный дом. Правда, все будет зависеть от объема самого гидроаккумулятора.

Не забудьте оценить статью:

Гидроаккумулятор и расширительный бак – в чём разница

Расширительный бак

По внешнему виду две рассматриваемые ёмкости похожи между собой. Расширительный бак используется в отопительной системе, его основным предназначением считается компенсация лишнего давления, которое возникает в результате расширения нагретой жидкости. Во время работы котла повышается температура теплоносителя, что приводит к его расширению и увеличению объёма.

Как утверждают эксперты, подогрев воды всего на 10 градусов увеличивает её объём на 0,3%. То есть 50 градусная разница в показаниях температуры теплоносителя до и после нагрева увеличит его объём на 1,5%. Жидкость не сжимается, она должна куда-то деваться. Для этого и используется расширительный бак.

Гидроаккумулятор считается одним из основных приборов водопроводной системы. Основными задачами этого устройства является накопление воды в системе и поддержание необходимого давления. Присутствие дополнительного резервуара позволяет сократить количество включений насосной станции, что будет способствовать продолжительной работе силовой установки.

Следующей важной функцией мембранного бака считается защита водопровода от гидроудара. Как известно гидравлический удар чаще всего возникает в момент запуска или отключения насосной станции, а также при резком перекрытии кранов

Резиновая груша или мембрана в ёмкости позволяет сбалансировать избыточное давление, возникающее в системе.

Вертикальный гидроаккумулятор

Несмотря на то, что расширительный бак и гидроаккумулятор похожи между собой отличия между ними есть, причём значительные. В конструкции гидравлического аккумулятора есть специальная мембрана или груша, которая используется для компенсации давления. В расширительном баке тоже есть специальная перегородка, которая делит ёмкость на две части: первая заполняется водой, вторая – воздухом. Если в расширительном баке отопления кислород и жидкость соприкасаются, то в гидроаккумуляторе соприкосновение этих двух веществ недопустимо.

Виды гидроаккумуляторных баков

В настоящее время в продаже имеется большое количество гидроаккумуляторов, различающихся между собой рабочими параметрами. Среди критериев их классификации следует назвать:

• Способ установки.
• Объём накопительной ёмкости.
• Наличие дополнительного оборудования.
• Предназначение.

Устройства могут монтироваться двумя способами: горизонтальным и вертикальным. Горизонтально устанавливаются гидробаки относительно небольшого размера – ёмкостью до 50 литров. Они ставятся на прочную поверхность, при этом бак находится в горизонтальном положении. Более объёмные гидроаккумуляторы обычно подвешиваются на стену на специальных кронштейнах.

Как правило, для горячей воды красный гидробак, для холодной синий.

По предназначению гидробаки бывают для холодного и горячего водоснабжения. Модели, предназначенные для перекачки горячей воды, работают в комплексе с большими бойлерными станциями и водогрейными котлами. Своей работой они обеспечивают необходимый напор в системе подачи горячей воды. Использовать для этих целей можно только устройства, способные выдерживать постоянную работу при повышенных температурах.

Для чего требуется гидроаккумулятор?

Практически все владельцы загородных домов отлично знают о том, насколько трудно обеспечить нормальное и бесперебойное функционирование автономных систем подачи воды. Сбои в водоснабжении – это далеко не редкость, они не только заметно усложняют жизнь загородного жителя, но и могут стать причиной выхода из строя дорогого бытового оборудования.

В некоторых случаях даже одного перепада давления достаточно, чтобы сломалась новая посудомойка или же газовый водонагреватель. И во избежание всех этих неприятностей рекомендуется позаботиться о гидроаккумуляторе, который также известен как накопительный/расширительный бак.

Для чего предназначается гидроаккумулятор ? Ознакомимся вкратце с основными его функциями.

1. Обеспечение постоянного напора в водопроводной системе, защита от его перепадов. Так, если несколько кранов будут использоваться одновременно (к примеру, в ванной и на кухне) и будут наблюдаться скачки давления, это может сопровождаться существенными температурными колебаниями. И если при этом вы будете заниматься мытьем посуды либо, как вариант, принятием душа, то будет риск получения ожогов. Для избегания подобных неприятных ситуаций и предназначается гидроаккумулятор.
2. Обеспечение жильцов определенным объемом воды на случай внезапного отключения электричества (в случаях, когда насос не работает из-за отсутствия последнего). При этом вода все равно будет наличествовать в связи с установленным расширительным баком. То, сколько именно ее будет, зависит от объема емкости (100-200 литров или больше).
3. Защита от преждевременного износа насоса. Как мы только что выяснили, в баке всегда будет присутствовать определенный объем воды. И если вы откроете кран, то именно она будет использоваться первой, насос же, в свою очередь, не будет включаться, пока гидроаккумулятор полностью не опорожнится.
4. Наконец, это защита труб от гидравлических ударов. Таковые нередко наблюдаются во время запуска насосного оборудования, нанося существенный вред сразу всей системе.

Итак, гидробак и правда очень важен для нормальной работы водопроводной системы частного дома, в особенности, если тот располагается за городской чертой.

Причины поломок и способы их устранения

Несмотря на достаточно прочную и долговечную конструкцию, бывает, что гидроаккумулятор для водоснабжения выходит из строя. Причин для этого бывает несколько. Очень часто происходит завоздушивание водной магистрали. В трубопроводе образуется воздушная пробка, препятствующая нормальной циркуляции воды. Причиной завоздушивания водопровода становится скопление воздуха внутри мембраны. Он попадает туда вместе с током воды, и постепенно накапливается, распространяясь по трубопроводу.

В гидробаках с вертикальным способом установки в их верхней части устанавливается специальный спускной ниппель, для стравливания скопившегося в мембране воздуха. Небольшие накопители, объёмом меньше 100л, обычно выполняются по горизонтальной схеме. Спустить воздух в них бывает несколько сложнее.

Процедура здесь выполняется в несколько этапов:

1. Гидроаккумулятор отключается от электропитания.
2. С системы сливается вся вода, до тех пор, пока накопительный бак полностью не опустеет.
3. Затем все краны в трубопроводной системе закрываются.
4. Гидробак подключается к электричеству, и заново заполняется водой.

Скопившийся внутри накопителя воздух уйдёт вместе со сбрасываемой водой.

Назначение

Иначе говоря, гидробак поддерживает необходимый уровень давления в водопроводной системе.

Гидроаккумулятор, встроенный в систему водоснабжения, призван выполнять ряд следующих задач:

• поддерживает стабильное давление в системе;
• создает резервный запас воды на случай непредвиденных ситуаций;
• нивелирует избыток давления в системе водоснабжения;
• предохраняет водопроводный трубопровод от гидроударов, которые возникают при включении насоса;
• защищает насосный агрегат от преждевременного износа, иначе говоря, гидробак позволяет не так часто включаться помпе;
• при выключенном насосе длительный период поддерживает подачу воды по трубопроводу.

Как видим, достаточно важные и практичные задачи выполняет гидроаккумулятор в системе автономного водоснабжения.

Правила монтажа
