Калитка для забора: разновидности и пошаговая инструкция сборки

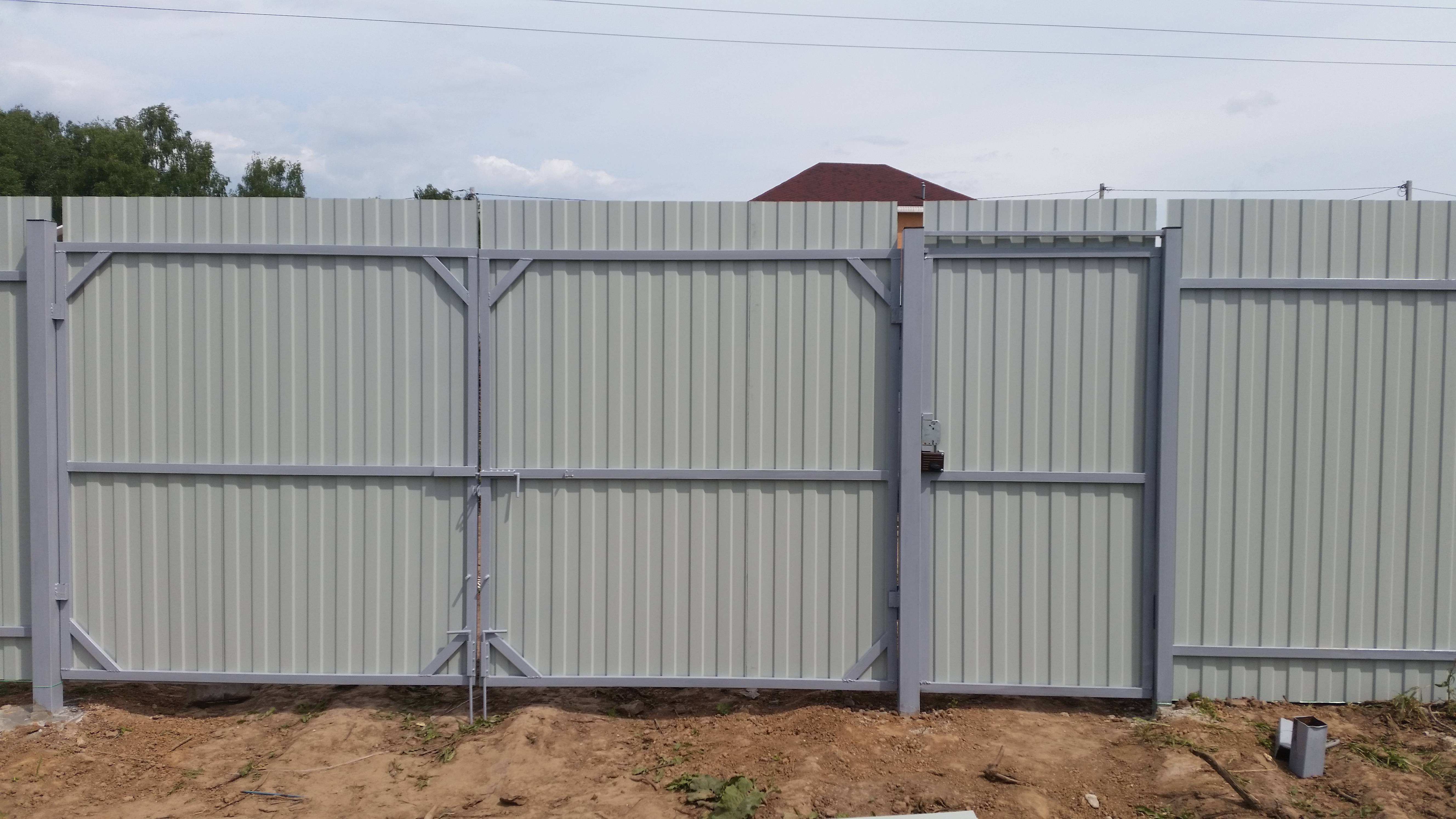

Фотоотчет об изготовлении и установке ворот

Подготовка к началу работ

Профнастил относится к металлическим материалам, поэтому важно соблюдать весь порядок выполнения работ. Здесь нельзя обойти стороной этап по подготовке к сооружению элемента садового ограждения. Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить

Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

Малейшая ошибка, оплошность скажутся на внешнем виде калитки и могут его испортить. Выполнение всех предварительных манипуляций гарантирует большую вероятность получения добротно выглядящего изделия. При решении проводить изготовление своими руками сначала необходимо:

• изучить конструкции и выбрать что-то из имеющихся или придумать свою собственную (учитывая рельеф местности и другие параметры);
• определиться с размерами каркаса и составить чертежи;
• подобрать все необходимые материалы и инструменты.

Изучаем конструкции

Калитка из профлиста будет привлекать взгляд прохожих оригинальностью, если приложить небольшие усилия для выбора оптимальной конструкции. Это своего рода визитная карточка дома и его владельца, поэтому стоит отнестись к подбору добросовестно. Существуют элементы оградительных построений такого типа в виде арок и прямоугольные. Первые выглядят очень эффектно, но требуют особых опыта и мастерства, поэтому подойдут к исполнению профессионалом. Вторые сможет выполнить начинающий умелец и, при подборе выигрышного варианта, тоже будут смотреться достойно.

Калитки из профлиста отличаются возможностью их установки в заборах из совершенно разных материалов: сетки, кирпича и многих других. Это совсем не испортит внешний вид ограждения, а придаст ему большую эффектность. Поэтому следует сказать об универсальности профнастила.

В зависимости от того, сколько есть места, расположения сооружения, количества приобретенного или имеющегося материала, подбирается оптимальный вариант конструкции. Он может быть выполнен в форме простой створки. Дверцы могут быть сплошными или закрывать центр (с нижней и верхней стороны в таком случае располагаются решетки).

Возможна более сложная конструкция: с вертикально или горизонтально расположенными проемами. Их могут закрывать решетки (материал изготовления – арматурные прутья) в форме квадратов или полосок.

Калитки могут содержать в своей конструкции вставки. Усилить каркас и украсить помогут кованые вставки. Это сделает конструкцию жесткой. Не менее выигрышным вариантом являются прямоугольные контрастные вставные части.

Есть множество вариантов выполнения каркасов, но подбираются они по следующему требованию: должны быть ровными и жесткими. Горизонтальные перемычки, или лаги, и диагональные вставки, или ребра жесткости, позволяют добиться жесткого каркаса. Возможен вариант прохождения ребер жесткости по всей конструкции или пересечения каждого сегмента (конструкция может быть разделена по сегментам с помощью поперечин).

Чертежи и размеры каркаса

Стандартной шириной калитки считается один метр. Такое сооружение оптимально для вноса и выноса мебели и других предметов. Более широкая калитка склонна к деформации и меньшему сроку службы за счет быстрого износа петель.

Стандартной высотой считается от 2 до 2,2 метра. Если аналогичный параметр полотна забора – выше этого параметра, рекомендуется установка металлических перемычек на месте проема.

В случае проживания в жилом строении людей ростом около двух метров установленная калитка, в высоту более указанных параметров, требует усиленных петель и дополнительного укрепления рамки.

Возможно выполнение калиток без перекладин (для упрощения задачи).

Рекомендуемое место установки – бетонный фундамент, заглубленный ниже того уровня, на который промерзает почва.

Выбор материалов и инструментов: советы мастерам

Лист для изготовления калитки должен быть оцинкован с двух сторон, необходимо наличие полимерной защиты с одной из них. Возможна внешняя имитация камня, дерева, кирпича.

Листы имеют маркировку. Для выполнения работ по устройству калиток подходят модификации с заглавной буквой «С» в маркировке или с двумя заглавными «НС». Облицовку желательно выполнять листами с буквой «С» и цифрами 20-21 в маркировке. Число после буквы соответствует высоте волны в профиле. Возможен монтаж листов как по длине, так и по ширине. При покраске допускается использование порошковых красок или полимеров. Красить профлисты разрешается с двух сторон. Рекомендуемая толщина – от 0,45 до 0,50 мм. В маркировке первой указывают высоту, затем толщину, ширину, длину листов.

Установка опор кованых ворот для дома: фото процесса

Перед тем как приступить к разработке эскиза будущих ворот, нужно определиться с их разновидностью. Для этого учитываются все индивидуальные факторы: тип забора, надежность опорных стоек, дизайнерское оформление участка и построек, расположенных в его пределах.

Прежде чем приступить к разработке эскиза необходимо определиться с типом ворот.

Монтаж такой конструкции – трудоемкое мероприятие, к которому необходимо подходить со всей серьезностью. Доверить установку кованых ворот рекомендуется квалифицированным мастерам, которые обладают профессиональными знаниями и умениями. В противном случае велика вероятность допущения ошибок, снижающих технические характеристики конструкции, а также ее эксплуатационный срок.

Перед началом непосредственного монтажа ворот с ковкой следует подготовить для установки проем

Грамотно смонтированный проем позволит расположить ворота ровно, что очень важно, так как это отразится на будущей их работе. В случае ошибки появляется вероятность того, что замок конструкции будет часто заклинивать

Кованые ворота обладают высокой массой, поэтому рекомендуется делать опоры в виде прочных столбов с кирпичной кладкой

Кованые ворота обладают высокой массой, поэтому рекомендуется делать опоры в виде прочных столбов с кирпичной кладкой.

Так как кованые ворота имеют большую массу, опоры под них должны быть прочными и надежными. Самым лучшим вариантом в этом случае является организация прочных столбов с кирпичной кладкой. Каждая опора должна иметь основание, представленное стержнем, обеспечивающим необходимую устойчивость.

Такая труба вкапывается в землю и фиксируется с помощью цементного раствора. Для приготовления состава используется цемент, песок и вода. Соотношение компонентов в этом случае – 1:1:1. Стержень необходимо углубить в землю не менее чем на 1 м. При выборе глубины нужно ориентироваться на вес будущей конструкции, для которой монтируется опора. А также стоит отметить, что труба для сердцевины опоры должна иметь толстые стенки, иначе она попросту не выдержит давления, оказываемого на нее.

Схема размещения опор для распашных кованых ворот.

Особенности конструкции ворот распашного типа

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Конструкции створок

Из чего сделать ворота, калитку и столбы

Расчет необходимого количества материалов для ворот с калиткой из профнастила можно сделать только на основании чертежа ворот, на который нанесены следующие данные:

• ширина проема между опорными столбами;
• размеры распашных створок;
• конфигурация несущего каркаса створок с указанием материала и сечения его составных элементов;
• количество, расположение и габариты опорных столбов;
• место установки и размеры калитки;
• монтажные места приваренных петель;
• информация о замке и фиксаторах.

При необходимости, на чертеж следует нанести элементы усиления конструкции для повышения сопротивления ветровым нагрузкам. В состав комплекта материалов входит:

• профилированный лист для обшивки;
• стальные трубы 60х60 мм с толщиной стенки 2,5-3,0 мм для установки в качестве опорной стойки столбов;
• профильные трубы 40х40 мм или 60х20 мм для сборки несущего каркаса створок и калитки;
• саморезы с шестигранной головкой для закрепления профлиста;
• металлический лист или полоса для изготовления косынок и закладных;
• сварную сетку для армирования кирпичной кладки столбов;
• петли, замки защелки и нижние фиксаторы;
• грунтовку, краску, растворитель;
• сварочные электроды.

Усиление конструкции каркаса осуществляется при помощи профильной трубы 20х20 мм или равнополочного уголка такого же размера. Для дополнительного художественного оформления ворот можно приобрести кованые элементы декора, которые будут приварены по верхнему краю створок.

Характеристики профнастила для ворот и забора.

Какими должны быть размеры калитки?

Конечное же, рекомендации относительно габаритов такой части ограждения, как калитка являются относительными. Все зависит от формы, стилистики ворот и забора.

Но, если руководствоваться общепринятыми принципами, то технические параметры будут следующими:

• Ширина – оптимально 1 метр. Если сделать меньше, то неизбежно возникнут проблемы с проносом габаритных вещей. Конечно, можно открыть ворота, но это дополнительные затраты времени. Одним словом, калитка уже 1 метра – это неудобно.
• Высота – произвольная. По логике должна соотносится с высотой забора, он в свою очередь согласно нормативам СНиП, не должен быть выше 220 см.
• Глубина ямы для столбов. Как правило, она равна 1 м.

Устройство, виды конструкций

Калитка держится на опорных стойках. Она состоит из дверного полотна, размещенного в рамке или без нее, которое прикреплено к столбам петлями (завесами). Может быть встроенной частью ворот или располагаться отдельно от них. Для надежности и удобства закрытия/открытия оснащается щеколдой, замком (навесным, электромеханическим или другого типа), засовом. Чтобы в замок двери не попадали осадки, сверху обустраивают небольшой навес. Для оповещения о приходе гостей на калитке устанавливают звонок, домофон, выше крепят камеру наблюдения.

По конструкции и способу открытия калитка бывает распашной и откатной. Может быть частью секционных, рельсовых, комбинированных устройств с воротами, но они применяются крайне редко.

Конструкция ворот

Особенности материала

Ворота и заборы из профнастила не просто так становятся выбором множества людей. У данного материала есть ряд преимуществ перед другими строительными материалами:

высокие качественные характеристики (профильные листы имеют антикоррозионный слой, дополнительно покрыты полимером снаружи и лаком внутри),

Профилированный лист имеет очень много преимуществ перед другими материалами

долгий срок эксплуатации (благодаря качествам самого материала и грамотно выстроенной работе профнастил может служить более 50 лет),

простота монтажа (несложные подготовительные земляные работы и быстрое возведение самих конструкций),

Ворота из профилированного листа долговечны, красивы и легки в монтаже

Ворота из профнастила при своей красоте имеют невысокую стоимость

достойный внешний вид (забор, ворота и калитки из этого материала выглядят солидно и основательно, причем всегда есть возможность выбрать наиболее подходящие цвет и форму профнастила),

невысокая цена материала (в зависимости от типа профлиста стоимость варьирует от 200 до 600 рублей за лист).

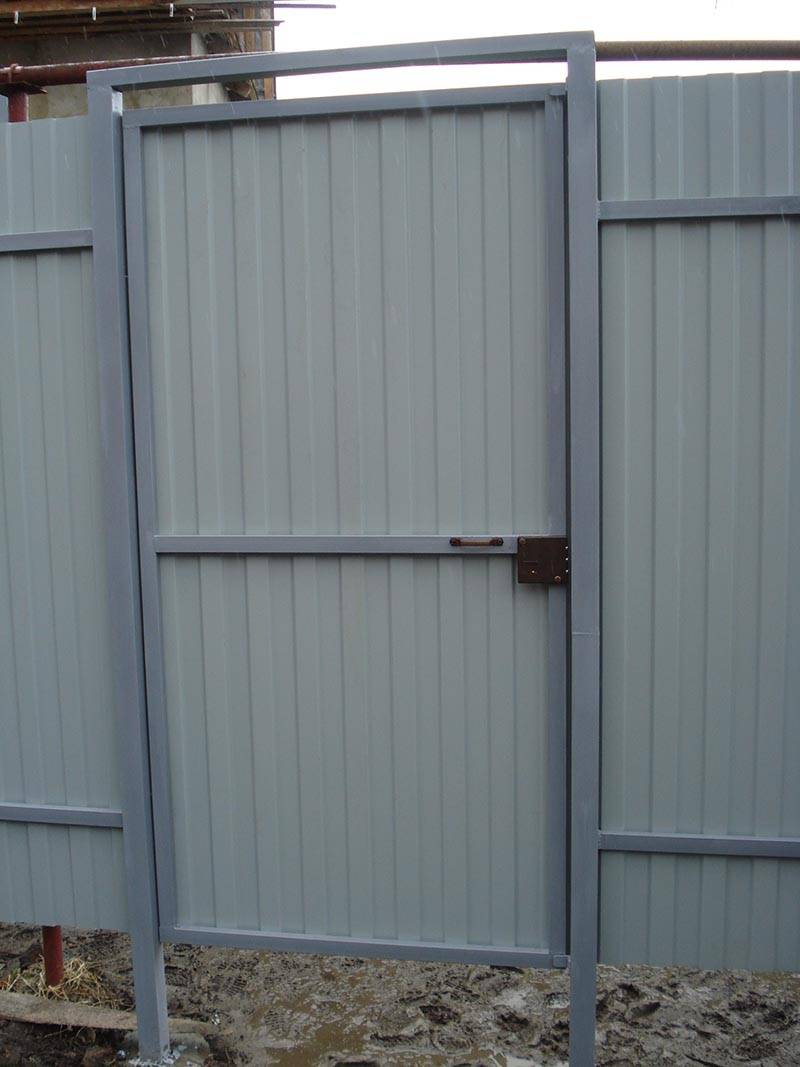

Красивая калитка из профнастила

Профнастил – современный, удобный и главное универсальный материал для строительных работ

Ворота из профнастила прослужат вам не один год

Профнастил — отличный вариант для изготовления недорогих, но красивых калиток для вашего участка

Удачное сочетание деревянного забора и ворот из профилированного металла

При выборе этого материала стоит помнить и об имеющихся у него недостатках:

• небольшая толщина профнастила, что позволяет легко прорубить его при желании,
• отсутствие звукоизоляции,

Контрастное сочетание белых ворот и красного кирпичного забора

Профнастил хорошо зарекомендовал себя как материал, идеально подходящий для ворот и калиток

• коррозийные процессы при малейших царапинах на поверхности,
• деформация листа при сильном механическом воздействии.

Малейшая царапина на профилированном листе может привести к его коррозии

Яркие ворота с декоративными коваными элементами

Особенности калиток из профнастила

Внешний вид, материалы, используемые для постройки забора и калитки, целиком зависят от предпочтения хозяев. При этом они ориентированы на эстетические предпочтения и финансовые возможности. Одним из оптимальных вариантов хорошего сочетания цены, качества и презентабельного внешнего вида представлено использование листов профнастила.

На фото ниже изображены дверца и ворота из профлиста.

Калитка и ворота с элементами ковки

Плюсы

К положительным параметрам использования этого материала для изготовления калитки из профлиста своими руками относят:

1. Простота обработки. Лист профнастила имеет относительно малый вес. Для его обрезки достаточно бытового инструмента.
2. Выбор комплектующих. Для крепления этого материала разработан крепёж под любой базовый цвет, созданы элементы, придающие гармоничный вид изделию (уголки, ограничители и прочее).
3. Эстетичный вид. Профнастил выпускают разной расцветки, что позволяет подбор соответствующей основному цвету забора и фасада дома.
4. Предупреждение коррозии при воздействии внешней среды. Поверхность изделия покрывается финишным слоем из современных полимеров, препятствующих воздействию ультрафиолета, осадков, атмосферных перепадов температур.
5. Гарантия производителя. Минимальный срок службы без изменения потребительских свойств, заявленный производителями, составляет не менее 50 лет.
6. Отсутствие ограничений. Лист металлопрофиля выпускают длиной до 12 метров, что позволяет конструировать забор и калитку любой высоты.
7. Простота обслуживания. Весь период эксплуатации ворот из профнастила нет нужды в покраске или проведении текущего ремонта. Достаточно периодически очищать его от пыли или грязи обычной водой.

Модели с коваными вставками смотрятся изящно

Еще одним преимуществом перед другими материалами представлена цена профнастила. Для изготовления калитки необходим всего лишь один стандартный лист, а также несколько метров профильной трубы.

Подробный чертеж дверцы из металлопрофиля

Минусы

Список отрицательно характеризующих потребительских качеств этого материала представлен следующим:

• защитные функции профнастила ограничены – листы тонкие, легко повреждаются не только при воздействии тяжелых острых предметов, но и деформации руками при должном усилии;
• механические повреждения наружного покрытия (царапины, сколы и прочее) приводят к образованию ржавчины, а при восстановлении поверхности необходимо подбирать цвет красящего состава;
• низкие звукоизоляционные качества профнастила.

Калитка и ворота из профнастила

Являются ли эти недостатки существенными, каждый владелец домостроения определяет индивидуально. Но преимущества выбора профнастила в качестве основания для входной конструкции безусловны.

Пошаговая инструкция монтажа

Калитка из сетки-рабицы

Недорогой, но удобный вариант, идеально подходящий для дачных участков и садовых товариществ. Преимущество конструкции:

Калитка из сетки-рабицы

• прочность;
• простота сборки;
• отличная светопроницаемость;
• простой уход;
• срок эксплуатации – более 50 лет;
• низкая стоимость.

Недостатки:

• открытость для посторонних глаз;
• не защищает двор от пыли и ветра;
• не является преградой шуму.

Этапы установки калитки

В первую очередь, несмотря на материал изготовления, необходимо нарисовать эскиз с тонными размерами предполагаемой конструкции. В зависимости от него посчитать, сколько потребуется материала и фурнитуры. После приобретения всего необходимого и подготовки инструментов можно приступать к монтажу:

1. Сначала подготовить профильную трубу, нарезав ее по заданным размерам.
2. Смонтировать каркас изделия с помощью сварочного аппарата.
3. Приварить дверные петли.
4. Заполнить раму сеткой и зафиксировать ее.
5. Навесить створку.
6. Прикрепить ручку и щеколду (накладной замок), зачистить и покрасить калитку.

Калитку из сетки рабицы можно декорировать цветной проволокой, протягивая ее между ячейками. Так создают узоры или очертания мультипликационных героев.

Устройство, виды конструкций

Калитка держится на опорных стойках. Она состоит из дверного полотна, размещенного в рамке или без нее, которое прикреплено к столбам петлями (завесами). Может быть встроенной частью ворот или располагаться отдельно от них. Для надежности и удобства закрытия/открытия оснащается щеколдой, замком (навесным, электромеханическим или другого типа), засовом. Чтобы в замок двери не попадали осадки, сверху обустраивают небольшой навес. Для оповещения о приходе гостей на калитке устанавливают звонок, домофон, выше крепят камеру наблюдения.

По конструкции и способу открытия калитка бывает распашной и откатной. Может быть частью секционных, рельсовых, комбинированных устройств с воротами, но они применяются крайне редко.

Как сделать ворота в частном доме. Распашные ворота – изготовление и установка своими силами

Изготовление калитки

Красивая и надежная калитка из металлопрофиля получится лишь в том случае, если правильно подобрать листы профнастила, следовать рекомендуемым размерам изделия и грамотно выполнить все монтажные работы.

Размеры калитки

Размеры калитки

Изначально необходимо определиться с размерами калитки. Существуют определенные критерии, которых рекомендуется придерживаться:

1. Высота. Она не должна быть более 2 м. Обычно ее изготавливают на уровне высоты забора. Если высота общего ограждения на участке превышает 2 м, то допускается увеличение данного параметра. В этом случае верхнюю часть каркаса необходимо будет усилить дополнительной поперечной планкой.
2. Ширина. Как правило, не более 1 м. Такого расстояния вполне достаточно для комфортного прохождения людей, заноса на участок мебели и другого имущества. Если превысить данный размер, петли будут подвергаться дополнительным нагрузкам, а сама калитка будет смотреться весьма громоздко.

Какой выбрать металлопрофиль?

Существует 3 категории профилированного настила:

1. Н — обладает повышенной толщиной и специальными ребрами жесткости. Применяется для изготовления несущих конструкций. Его можно использовать в нашем случае, но вряд ли это будет целесообразно. Он обладает большим весом и существенной стоимостью, поэтому лучше взять более простой лист.

Профлист Н-60

1. НС — Это универсальный вариант средней толщины. Используется для кровли и ограждений. В нашем случае это отличный выбор.

Профиль НС-21

1. С — это стеновой вариант, имеющий небольшую толщину. Его достоинством считается безукоризненный внешний вид. Для калитки можно выбрать и такой лист, но толщиной не менее 0,4 мм.

Материалы каркаса

Для получения надежной входной двери, которая прослужит не один год, потребуется изготовить каркас. В качестве сырья для него берут металл или дерево. Разберем подробнее свойства, нюансы монтажа каждого из этих видов.

Металл (профиль, уголок)

Фото: сборка и сварка забора и калитки из старого металлопрофиля

Калитка из металла держится на прочном каркасе из:

• профтрубы;
• уголка;
• универсальной т-образной трубы.

Сверху такой рамки не сложно закрепить любой материал (рабицу, штакетник, профлист).

Под столбы рекомендуется брать профиль размерами 60*60*3 мм. Чем толще будут стенки металла, тем дольше прослужит конструкция.

Под каркас подойдет профиль габаритами:

• 40*20 мм;
• 40*30 мм;
• 40*40 мм;
• 40*60 мм;
• 50*50 мм.

Профиль допустимо сваривать любой стороной (узкой или широкой). Все металлические элементы в обязательном порядке обрабатывают грунтовкой от ржавчины.

Согласно подготовленному чертежу трубы режутся болгаркой на куски, свариваются между собой. Получается наружный каркас. Если усилить внутренним каркасом, то калитка выйдет прочной. Для внутреннего каркаса берут трубу меньшего размера - 20*20 мм, 20*40 мм. Метод сварки при соединении элементов - прихватками, то есть шов делается не сплошной, а местами, по 2 см.

К готовому каркасу можно приварить пластину под замок, ручку.

Дерево

Делать каркас из дерева принято только для деревянных заборов. Их ставят на садовых участках загородных домов, дачах. Они отлично дополнят практически любой стиль ландшафтного дизайна.

По высоте рамка может соответствовать размерам полотна или быть меньше его. Оптимальный размер бруса для каркаса - 40*40 мм.

Крепится каркас на шарнирах, завесах к столбам.

Для надежности каркас усиливают треугольником, фиксируя деревянную рейку по диагонали. Весь используемый пиломатериал пропитывают антисептиком. В процессе эксплуатации также рекомендуется раз в 2-3 года периодически обрабатывать деревянные части защитными средствами. Но даже при качественном уходе срок службы деревянного каркаса ограничен - до 10 лет, иногда и меньше.

Полипропиленовые трубы

На фото образец рамки калитки из полипропиленовых труб. Внутреннее пространство также заполнено кусками ПВХ.

Соединяют трубы между собой специальным паяльником или фитингами. По многим параметрам ПВХ лучше дерева: не гниет, не горит, но на морозе становится хрупким.

Используется под невысокие двери, обшитые или заполненные легким материалом (сетка, ПВХ-трубы).

Как устроены калитки

Калитка устроена достаточно просто. Это небольшая дверца, которая с одной стороны крепится к опорному столбу, а с другой стороны крепится при помощи механизма запора. Крепление с одной стороны происходит при помощи петель, которые обеспечивают открытие калитки. Для начала не забудьте составить чертеж калитки своими руками.

Для изготовления опорных столбов раньше использовались только круглые трубы. В настоящее время их заменили на профильные с толстыми стенками. Данный материал гораздо удобнее для приваривания петель, на круглых трубах они плохо крепятся. В некоторых случаях петли скрывают в рамке, сделанной из приваренного к профилю уголка.

При изготовлении калитки и забора из дерева, столб тоже будет деревянным. Но и в этом случае можно пользоваться металлическим вариантом, так как древесина в земле быстро гниет. Никакая даже самая мощная обработка не сможет долгое время предотвращать гниение дерева.

Для того, чтобы избежать данного эффекта, достаточно закапывать столбы в землю ниже уровня промерзания и соединять калитку со столбом и сверху и снизу. Таким образом вы сможете крепко соединить ворота с калиткой своими руками.

Определение размеров и дизайна калитки

Перед тем, как выбирать размеры калитки, необходимо точно измерить проходное отверстие, через которое будет происходить проход. Измерения необходимо проводить в нескольких местах, так как размеры проходного отверстия могут незначительно отличаться.

Учитывайте тип забора

При выборе размеров калитки необходимо учитывать тип забора. Если забор выполнен из материалов, которые не позволяют его перемещать или изменять, то калитку необходимо выбирать с учетом существующих размеров проходного отверстия.

Обратите внимание на тип открывания

Размеры калитки также зависят от способа ее открывания. Если калитка открывается наружу, необходимо учитывать размеры, которые позволят ей открыться без препятствий.

Выбирайте дизайн, соответствующий стилю забора

Дизайн калитки должен соответствовать стилю забора, чтобы гармонично дополнять общий облик территории. Если забор выполнен в классическом стиле, то калитка должна иметь соответствующий дизайн, например, кованые элементы, резные узоры и т.д.

Учитывайте функциональные требования

Размеры калитки должны удовлетворять функциональным требованиям. Если калитка предназначена для прохода автомобилей, то ее размеры должны быть достаточными для удобного въезда и выезда.

Как сделать дверь в створках ворот

Можно сэкономить много сил и денег, если вмонтировать конструкцию двери в створку ворот. Однако это относится лишь к металлическим распашным изделиям. Дверь, установленную в раздвижные либо секционные ворота, очень сложно сделать самому.

Расположение калитки ближе к внутреннему краю створки

Пошаговая инструкция следующая:

1. Рядом находящуюся с дверью опору нужно сделать усиленной (профтруба 110х110х4 мм), забетонировать не меньше чем на 1,3 метра вне зависимости от глубины промерзания грунта.
2. Ширина калитки должна быть не больше половины длины створки ворот.
3. Рама делается с одним поперечным ребром жесткости и двумя диагональными.

Чертежи конструкций из металла и дерева

С деревянными конструкциями немного сложней: сделать дверной вход без потери жесткости конструкции не получится. Это возможно выполнить, только если створка ворот изготовлена из прочной (дорогостоящей) древесины.

Вид изнутри

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Для открытия откатной системы требуется минимум местаФОТО: content.onliner.by

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

• несущую платформу;
• уловители;
• несущие тележки;
• накатной ролик;
• плату, предотвращающую раскачивание створки в момент движения;
• систему автоматики, если ворота решено сделать автоматическими.

Схема откатных воротФОТО: content.onliner.by

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

• из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
• выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
• устанавливаются «банкетки» из арматуры;
• готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Фундамент должен быть достаточно прочнымФОТО: zabor-zabory.ru

Изготовление каркаса производится в следующей последовательности:

• трубы отрезаются в размер согласно чертежу;
• места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
• варится внешний каркас;
• приваривается обрешётка, к которой будет крепиться профлист;
• крепится отделочный материал.

Все основные комплектующие стоит приобрести заранееФОТО: vorotas.com.ua

Сборка конструкции осуществляется в следующей последовательности:

• на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
• привариваем уловители, концевой ролик;
• контролируем положение накатного ролика. Он должен находить на уловитель;
• проверяем геометрию каркаса;
• обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Watch this video on YouTube

Изучаем материалы: особенности разных вариаций калиток

Дерево, рабица, профильная труба, ковка – на каком материале остановиться? Чтобы в последующем не пожалеть о своем выборе, рекомендуем ознакомиться с главными особенностями всех четырех вариаций изделия.

Из дерева. Этот природный материал отлично подходит для калитки загородного дома благодаря целому спектру своих преимуществ: высокая прочность, длительный срок службы, широкая вариативность внешнего вида. При этом нужно помнить, что дерево пожароопасно.

Калитка из дерева

Из рабицы. Сетка – экономически доступный материал, который не требует тщательного ухода и отличается длительным сроком службы. Рабица устойчива к коррозии, солнечным лучам и температурным перепадам

Но принимайте во внимание, что рабица дает возможность свободно просматривать приусадебный участок

Калитка из сетки рабицы

Из профильной трубы. Легкая конструкция с основой из профильных труб – практичный вариант, который благодаря своей универсальности впишется в любой экстерьер. Главное преимущество – сочетание низкой цены и высоких декоративных качеств.

Калитка из профильной трубы

Кованые

Такие калитки очень эффектны – они выделяются своим незаурядным внешним видом и привлекают внимание к дому. Кованая конструкция прочна, не боится осадков и нетребовательна в уходе, поэтому не вызывает хлопот в эксплуатации

Единственный минус – высокая стоимость.

Кованая калитка

А теперь разберемся, как правильно сооружать такие калитки своими руками.
