Камин с контуром отопления

Эффективно ли использование каминов в доме?

Любой камин – это, в первую очередь, декоративный элемент интерьера, который, благодаря современным разработкам, способен эффективно участвовать в обогреве помещений. Так, отопление дома камином с воздуховодом отличается простым строением и столь же простым принципом работы, а потому стоит недорого. Однако низкий КПД контура иногда ставит под сомнение всю целесообразность возведения подобной конструкции.

Принцип работы камина с водяным контуром, как и строение самого нагревательного элемента, сложнее, по сравнению с предыдущим вариантом, что и объясняет высокую стоимость, как оборудования, так и монтажных работ. Однако КПД в 70% каминов с водяным контуром делают данное оборудование прекрасным альтернативным источником тепла в доме, когда основной нагревательный элемент (котел), отключен. Как правильно провести монтаж камина с водяным контуром поможет разобраться видео:

P.S. И помните, всего лишь изменяя свое потребление – мы вместе изменяем мир! econet

Печь-камин с водяным контуром и тэном. Нужен ли Вам водяной контур –, как понять?

Личный опыт. Мы делаем печи с водяным контуром в двух случаях: 1. если планировка дома неудачная для печного отопления (для отопления печью на дровах). Второй случай – заказчик требует 100% полную автономность от электросетей. А дом при этом все-таки больше чем рекомендуемый тепловой контур для одной печи, а печь предполагается одна.

Рассмотрим первый вариант – неудачная планировка. Неудачной планировкой я называю наличие в доме удаленных спален, куда будет долго достигать конвективное тепло. Так же длинные коридоры, продолговатая форма дома при одном этаже. Но это только первые признаки. При детальном анализе принимается в расчет материал стен и способ утепления, расположение и размер окон. Рассчитываются показатели региона строительства и еще с десяток-другой показателей, важных при отоплении печью.

При требовании заказчика к полной автономности от электросетей, зачастую, не принимается в расчет надежность и долговечность печи. Как правило, такие дома не очень хорошо утеплены (сэкономлено на строительстве). Да и на печи тоже экономия присутствует, т.к. для регистра желательно делать печь-котел, а не просто каминопечь. Не принимается в расчет возможность разместить две печи, или двухэтажную печь. Или две печи – одна на другой, — опять же из соображений экономии.

В проектировании печного отопления кроме ряда базовых параметром желательно учитывать множество факторов и дополнительных параметров. Нужно знать некоторые житейские нюансы, о которых знает не любой проектировщик отопления, и даже не любой проектировщик ПЕЧНОГО отопления.

Допустим у Вас уже построенный, может быть, давно дом. И Вы хотите выложить/переделать печь или каминопечь. В таком случае так же лучше очень обстоятельно подойти к вопросу. Мой опыт показывает что заказчик, сталкиваясь с нюансами печного отопления, не сразу может ответить на вопросы по отоплению дома. Т.е. эта работа не только для проектировщика, но и для заказчика. Ведь у каждой печи, у каждого расположения печи, у каждого варианта планировки есть свои особенности.

Преимущества камина с контуром отопления

1. Экономия топлива и энергии

Камин с контуром отопления позволяет значительно сэкономить на затратах на отопление. Он направляет часть тепла, выделяемого огнем, в систему центрального отопления, которая обеспечивает равномерное и эффективное обогрев всего помещения.

Таким образом, камин с контуром отопления может значительно снизить расходы на газ, электричество или другое топливо, используемое для отопления дома. А это уже вносит существенный вклад в семейный бюджет и способствует экономии энергии.

2. Равномерное распределение тепла

Контур отопления камина позволяет равномерно распределить тепло по всему дому. За счет использования воздуховодов и воздушных каналов тепло распространяется даже в удаленные углы помещения и на второй этаж. Таким образом, обеспечивается комфортная температура во всех комнатах без холодных зон и перепадов температуры.

3. Создание уютной атмосферы

Наличие камина в доме создает уютную и романтическую атмосферу. Очарование и красота пламени, а также приятное пение дров придают особый шарм помещению. Кроме того, возможность получить тепло от камина гораздо приятнее, чем от обычных радиаторов или кондиционеров. Камин с контуром отопления позволяет наслаждаться этой атмосферой и получать тепло одновременно, что делает пребывание в доме еще более комфортным.

Выводя тепло на второй этаж и распределяя его по дому, горение в камине становится более эффективным и экономичным. Камины с контуром отопления отличаются удобством, надежностью и долговечностью, что делает их привлекательным вариантом для обогрева дома.

Некоторые особенности самостоятельного проектирования камина

Проект дома должен в обязательном порядке предусматривать разделы, посвященные устройству камина и его отдельных элементов.

Над топкой каждого камина располагается собственный дымоход, площадь поперечного сечения дымоходного канала которого должна составлять 1/10 площади топки. Расстояние от места соединения дымохода с топочным каналом должно составить не менее 5 метров.

Дымоходный канал следует оснастить специальной заслонкой, которая будет отделять топку от дымохода, и отверстием, предназначенным для удаления скапливающейся при эксплуатации сажи. Конструкционное исполнение шиберной заслонки может быть выдвижным либо крепежным (при помощи рояльных петель).

Среднестатистические камины могут весить около 500 килограмм и более. Поэтому под камином необходимо предусмотреть достаточно прочное и надежное основание.

Если предстоит установка камина в уже построенном доме, то может понадобиться проведение дополнительных работ по усилению несущих конструкций.

Камины с воздушным отоплением

Воздушное отопление комнат и помещений камином предусматривает нагрев воздуха, проходящего между корпусом топки и ее внешней поверхностью.

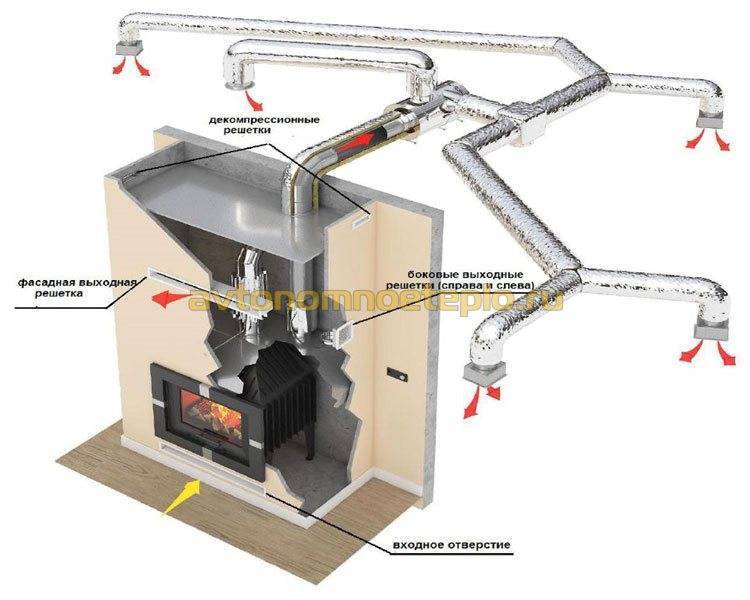

Схема камина с воздушным отоплением. Нажмите для увеличения.

Разводка нагретого воздуха по комнатам дома осуществляется при помощи трубопроводных каналов, установленных в стенах либо в перекрытиях.

Для устройства воздушных каналов отлично подойдут алюминиевые либо стальные трубы.

В более простых схемах для подачи воздуха используется гравитационный способ, основывающийся на различном значении плотности холодного и теплого воздуха.

Каминное воздушное отопления данного типа не зависит от электрической энергии, но его можно применять для отопления всего нескольких комнат.

Каминное воздушное отопление дома с большим количеством комнат и протяженностью трубопроводов более 3 метров должно осуществляться по схеме с принудительной циркуляцией.

В состав такой схемы должен входить насос, осуществляющий подачу воздуха под корпус топки либо над собой.

Принудительная циркуляция воздуха может обеспечить качественный прогрев достаточно большого загородного дома.

При выборе и монтаже подобной схемы следует помнить о том, что воздушный обмен протекает по закрытому циклу.

Камин с воздушным отоплением рациональнее возводить в процессе возведения дома, так как в противном случае предстоит столкнуться с утомительной и весьма затратной работой — пробиванием предназначенных для прокладки воздуховодов отверстий.

Камины с водяным плащом

Топка каминов с водяным плащом имеет одно весомое отличие конструкционного характера — корпус топки состоит из двух слоев, между которыми осуществляется циркуляция прогретой воды.

Камин в Вашей комнате не только элемент интерьера, но также и источник тепла.

К радиаторам системы отопления нагретая вода поступает при помощи специальных трубопроводов.

Устройство специального теплообменника (змеевика) в верхней части камина предоставит возможность не только отопить помещения, но и нагреть для бытовых целей воду, циркуляция которой будет осуществляться за счет специальных насосов.

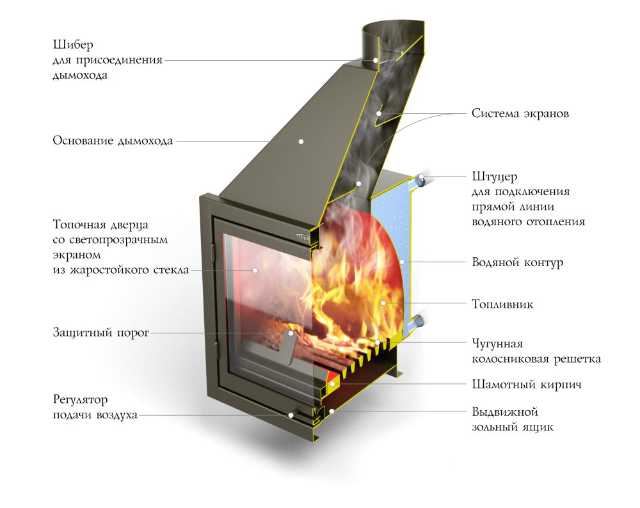

Структура камина с водяным плащом. Нажмите для увеличения.

Ручное регулирование работы каминов возможно за счет повышения либо уменьшения поступления воздушного потока в топку камина. Автоматическое регулирование производится за счет работы термостатов, которыми оснащаются насосы.

Термостаты обеспечивают автоматическое включение насосов после нагрева воды до необходимой температуры.

Особенности печи-камина с водяным контуром отопления для дома

Чтобы понимать все нюансы данного прибора, необходимо разобраться в нём более детально.

Конструкция

Этот агрегат визуально очень похож на классический камин с той лишь разницей, что его разновидность с водяным контуром в верхней части топочного отсека или в стенах самой печи имеется теплообменник.

По встроенному в него змеевику циркулирует вода, выбранная в качестве теплоносителя. Змеевик соединяется с отопительной системой замкнутого типа, состоящей из радиаторов и труб.

Если площадь, нуждающаяся в обогреве, довольно большая, то в эту схему ещё включают и циркуляционный насос.

В нижней части топочного отсека камина с водяным контуром отопления расположена решётка, служащая вытяжкой — колосник. Она пропускает воздух и для горения дров и служит местом скопления золы.

Под топочным отсеком располагается зольник. Он представляет собой выдвижной лоток и выполняет функцию поддувала.

Вверху топки расположен дымосборник, переходящий в дымоход.

Это классическая модель устройства камина-печи с водяным контуром отопления. В зависимости от сложности конкретной модели могут быть и различные карманы для выхода горячего воздуха и другие элементы.

А также существуют камины, в которых подогрев воды осуществляется с использованием теплообменника пластинчатого типа.

Материал: выбрать чугунный или сделанный из кирпича?

Исходные материалы для камина с водяным контуром отопления:

• Стальная металлическая конструкция имеет сравнительно малый вес и низкую стоимость. Из минусов: подверженность коррозии.
• Чугунный камин отличает долговечность и устойчивость к ржавчине. Из минусов: большой вес и непереносимость колебаний температур, что приводит к трещинам.

Лучше всего объединять эти два материала, используя их положительные стороны. Так, металлические части монтируются в корпус камина и места, защищённые от перегревания. Чугунные элементы лучше монтировать в состав топочного отсека: колосник и дверцы.

Также возможно изготовление камина из кирпича.

Свойства

Основные свойства камина с водяным контуром отопления

• использование природного топлива: дров и угля — стоимость и того, и другого достаточно лояльна;
• особенности устройства агрегата позволяют прогревать большие площади, при этом затрачивая столько же энергии, сколько и печь классического типа;
• возможность использования в конструкции отопительной системы камина с водяным котлом отопления даёт положительный результат: увеличение производительности;
• коэффициент полезного действия термокаминов на 35% выше показателя печи классического типа;
• в камин с водяным контуром отопления закладывают топливо всего несколько раз в день;
• исходные материалы, используемые для формирования таких приборов, имеют невысокую приемлемую стоимость.

Популярные модели и их стоимость

Ангара Аква

Мощность 16 кВт, размеры 104 х 70 х 45 см, вес 205 кг, стоимость от 32 000 руб.

Характерная особенность — конвекционная решетка в верхней части. Предназначена для ускоренного обогрева окружающего воздуха.

Цены на модель камина Ангара Аква

ангара аква

Печора Аква

Мощность 18 кВт, размеры 104 х 75 х 49 см, от 40 000 руб.

Топка выложена изнутри огнеупорной футеровкой. Призматические боковые стенки декорированы керамикой. Конвекционная ниша увеличена, может служить для разогрева пищи вместо микроволновки.

Цены на модель камина Печора Аква

печора аква

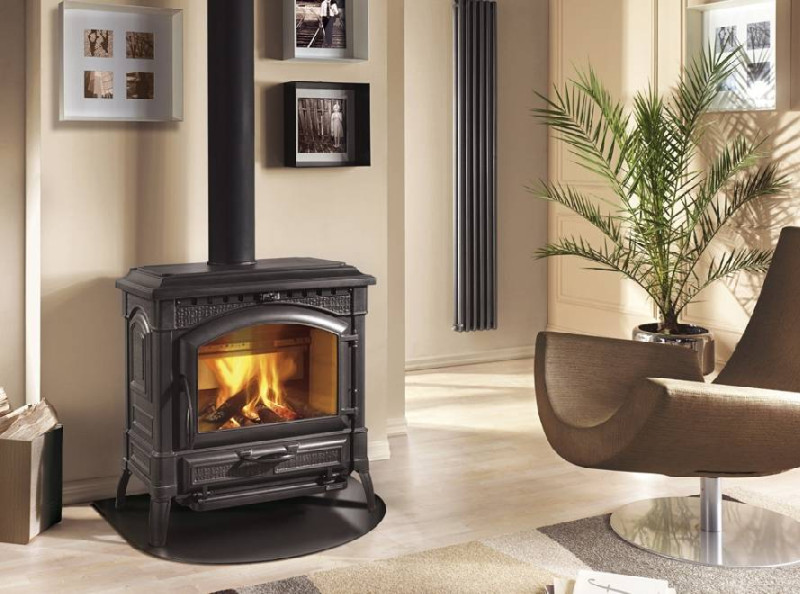

MBS Thermo Vesta plus

Мощность 11 кВт, размеры 89 х 46 х 44 см, 42650 руб.

Разнообразный модельный ряд достигается возможностями качественного чугунного литья комплектующих деталей. Приличных размеров верхняя площадка позволяет вскипятить чайник или даже приготовить несложное блюдо. При этом теплообменник отсутствует.

Цены на модель камина MBS Thermo Vesta plus

MBS Thermo Vesta plus

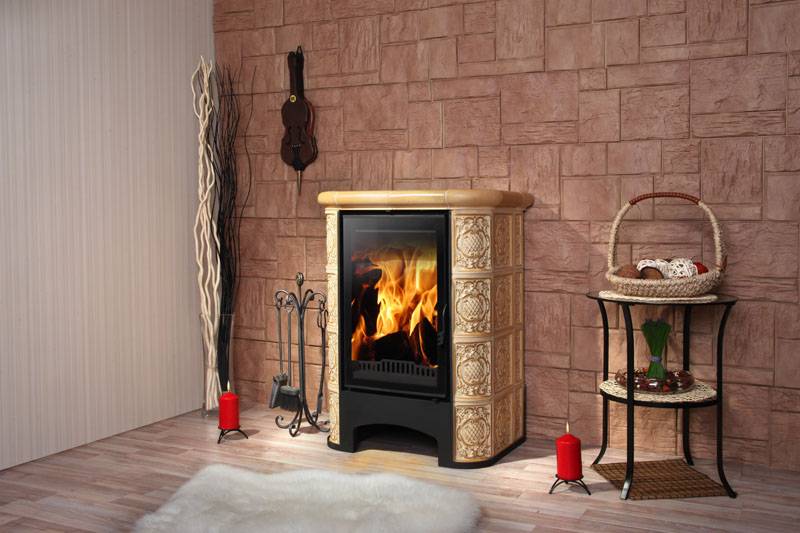

ЭкоКамин Эльзас

Мощность 11 кВт, производство Германия, размеры 97 х 145 х 49 см, 189900 руб.

Внешняя красота и многовариантность применения изразцов для внешней облицовки очаровывают. Но совершенно непонятно, каким образом достигается заявленный 80 %-ный КПД. Никаких водяных теплообменников нет.

ЭкоКамин Бавария с плитой и теплообменником

Мощность 11 кВт, размеры 945 х 710 х 540 мм, 47 200 руб.

Увеличение объема топки в ширину позволило получить повышенную тепловую мощность. При этом образовалось достаточно места для расположения варочных конфорок. Удобная опция для небольших загородных домиков с совмещенной кухней-столовой. Призматический остекленный фасад обогревает почти всю комнату.

Мощность 17 кВт, размеры 85 х 48 х 60 см, 66440 руб.

Мощная приземистая печка, основательная и надежная.

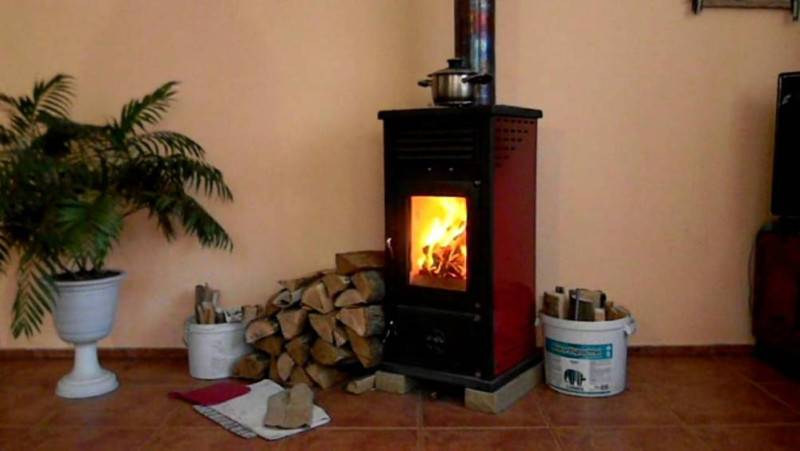

La Nordica Termo Cucinotta

Мощность 9,1 кВт, размеры 68 х 86 х 65 см, от 178400 руб.

Итальянцы — признанные законодатели моды не только в одежде и обуви. Некоторые модели каминов достойны установки в королевском дворце. Рекламируемая система «третичного дожига» топлива может вызвать сомнения у профессионального котельщика. При этом заявленный КПД 78,8 % вполне реалистичен при наличии водяного теплообменника.

Дровяной камин с водяным контуром отопления. Камин с контуром отопления: ТОП-10 лучших моделей печей для дачи. Обзор устройства, характеристик, преимуществ и недостатков

Каждый из нас хочет создать в доме атмосферу тепла и уюта. Так вот, с этой задачей прекрасно справляется камин. Только вот хорошо согреть и отопить помещение обычный камин не способен.

Для таких целей придумали камин с водяным контуром отопления. Он не только удобен и безопасен в применении, но и является хорошим дополнением к дизайну дома. Камин пришел к нам из далеких времен, и теперь он снова в тренде.

На самом деле, не очень — то и просто соорудить камин своими руками, но тем, кто выполнял работу с кирпичами, такой труд не доставит сложностей. Ваша цель – не только дополнить свой интерьер чем-то красивым и интересным, но и позаботиться о безопасности и обеспечении тепла во всей квартире.

Особенности конструкции камина

• Топка классических каминов бывает двух видов: открытая и закрытая. Открытые конструкции предполагают небольшой процент теплоотдачи – их используют для красоты в доме, но никак не для обогрева всей квартиры! Он способен отопить лишь то помещение, где он установлен. Лучше выбрать камин с закрытой топкой – он более эффективен в этом вопросе;
• Водяной камин отличается от классических видов наличием двойных стенок. Внутри них установлена целая теплообменная система;
• Камин с воздушным контуром отопления имеет в своей конструкции кожух и систему воздуховодов. Кожух является неким аккумулятором тепла, способным распределять его в нужном направлении. Исходящий из нижних труб теплый воздух, поднимаясь, обогревает помещение;
• Обычный дровяной камин способен лишь освежить интерьер, добавив в него нотку тепла и уюта. Но у него есть хорошая альтернатива — дровяной камин с контуром отопления. Ему свойственно наличие змеевика, установленного внутри топки. Огонь проходит через теплообменник и нагревает жидкость до нужной температуры.

Как это работает

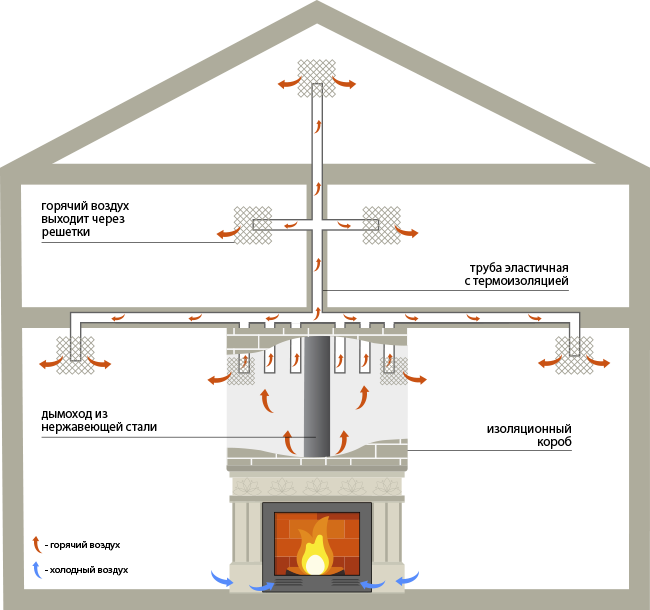

Камин с системой воздушного отопления

Многие люди думают, что расположенный над топкой камина кожух служит лишь для того, чтобы дым не рассеивался по помещению. Такое имеет место по отношению к каминам с открытой топкой, но встречаются такие камины довольно редко. Современные камины предусматривают любование живым пламенем, но только через прозрачную заслонку и в этом случае кожух, казалось бы, теряет все свои необходимые функции.

Это неверное суждение. Именно кожух наравне с пламенем выполняет обогрев комнаты. И если его оборудовать системой воздушного отопления, то и весь дом. Расположенный в нём вкладыш, окружённый трубками, подключёнными к разводу отопительных труб, обеспечивает конвекцию горячего воздуха при помощи одного или нескольких вентиляторов. Иначе говоря, гонит нагретый воздух по всему дому, отапливая его от подвала, до второго этажа.

Небольшой одноэтажный дом можно обогреть и без принудительной циркуляции воздуха. Перепад температур обеспечит этот процесс естественным образом.

Главное правильно спроектировать систему труб, без излишних загибов и продолжительности.

Достоинства

Если настроиться на романтический лад, то достоинства камина с воздушным отоплением можно перечислять довольно долго. Но главная задача его не в этом, хотя сбрасывать романтику со счетов никогда не следует. И всё-таки камин в первую очередь для обогрева, а уж потом для всего остального. Так что перечислим чисто практические достоинства:

• Во-первых, установка такого камина обойдётся значительно дешевле, чем, например, камина с водяной системой отопления.
• Во-вторых, расход топлива сократится примерно на 20-25 %.
• И, в-третьих, КПД такого камина 80-85 %, в то время как обычный камин даёт не больше 35 %.

Как установить своими руками

Изначально продумывается проект конструкции. Для этого учитываются некоторые моменты:

Величину камина определяют, ориентируясь на габариты помещения

Так, агрегат должен быть размерами 1:70 от площади комнаты.

Глубина топки Важно! Чем глубина топки больше, тем меньше вероятность попадания дыма в помещение. Высота дымохода составляет от 4 до 8 метров.
Исходный материал конструкции — кирпич

Просчитывается количество. Разрабатывается порядовка — схема с указанием выкладки кирпичных рядов. Заднюю стенку камина защищают листом металла — из соображений противопожарной безопасности.

После проведения расчётов приступают к основным работам:

• Формирование фундамента: в яму на глубину 0,6 м укладывается и утрамбовывается щебень. Затем формируется опалубка, прокладывается рубероид, и сверху заливается фундамент.
• Выкладка двойного слоя рубероида на застывший по истечении 7 дней фундамент.
• Порядовка кирпича.
• Проведение отделочных работ (понравившимися материалами).

Плюсы и минусы использования

Перед покупкой такой модели, очень важно подробно ознакомиться со всеми плюсами и минусами таких топочных камер:

• Возможность простого подключения к уже существующей системе отапливания. В отдельных случаях такой вариант может стать достойной заменой или альтернативой простому источнику обогрева;
• Подходит для подключения к системам горячего теплового снабжения. Модели имеют уникальный и стильный дизайн, форму, отделку и облицовку. Могут предназначаться как для пристенного, углового или островного, так и подвесного и встраиваемого расположения;
• Высокая эффективность и возможность равномерного распределения тепла по помещениям, делает возможным, использования для обогрева домов с площадью достигающей 200- 260 квадратных метров;
• За счёт наличия встроенного насоса и возможности отвода горячей и прогретой воды, металлические стенки и другие элементы конструкции не перегреваются, что делает такой очаг максимально долговечным;
• Закрытые топочные камеры отвечают все требованиям и нормам пожарной безопасности, а открытые системы не требуют дополнительного подключения к электрической сети;

Топочная камера имеет специальные каналы, посредством которых производится подключение и монтаж

Топочная камера имеет специальные каналы, посредством которых производится подключение и монтаж

Развернутая схема подключения

Развернутая схема подключения

Простое подключение частично совпадает с монтажом классических дровяных печей

Простое подключение частично совпадает с монтажом классических дровяных печей

Камин с водяным контуром в разрезе

Камин с водяным контуром в разрезе

Миниатюрная пристенная модель с отделкой боковин и верхней части

Миниатюрная пристенная модель с отделкой боковин и верхней части

Упрощённая схема подключения камина с водяной рубашкой

Упрощённая схема подключения камина с водяной рубашкой

• Самые современнее и новые модели могут иметь расширенный функционал и комплектоваться варочной поверхностью, предназначающейся для приготовления еды и подогрева воды;
• Стоимость твёрдого топлива и различных аналогов (брикеты, евродрова) доступная, а также возможна самостоятельная заготовка;
• Все процессы работают только в ручном режиме. Для функционирования такого отопительного агрегата нужно постоянно подбрасывать топливо, следить за функционированием установки;
• Для достижения максимального КПД и качественного отапливания, необходимо выполнить обязательное подключение камина к системе водоснабжения дома.

Котёл камин с водяным контуром имеет высокую эффективность, по сравнению с аналогичными электрическими и газовыми установками. Однако его установка, подключение, монтаж являются достаточно сложными и дорогостоящими.

Обращайтесь к специалистам

Нужно помнить, что установка камина – дело непростое. Желательно, чтобы место установки осмотрел инженер. Он проведет расчет и даст заключение, можно ли установить облюбованную вами модель без вложений по укреплению пола. Также он подскажет, как именно устроить опорный фундамент.

Установку топки и трубы лучше поручить специалисту-каминщику. В этом случае все части будут смонтированы правильно, исключается задымление через щели и неплотности, ненадежный монтаж, возможность возгорания. Дровяной камин – источник повышенной опасности и экономия в данном случае неуместна. Также учитывайте, что дровяную топку можно устанавливать в помещении с площадью не менее 12 кв. метров.

Устройство системы отопления

Для того чтобы качественно рассмотреть принцип превращения энергии, следует всю систему отопления разбить на два условных блока: теплообменник и сама магистраль.

Теплообменник для камина может быть выполнен в виде трубы, по которой протекает вода. Чтобы повысить эффективность передачи тепла, нужно увеличить площадь теплообменника, находящегося в активной зоне (зоне топки), поэтому трубу выполняют в виде змеевика, радиатора или другого варианта лабиринта. Этот узел даже в кирпичных каминах выполнен из чугуна или стали. Чугунный змеевик способен отлично передавать тепло циркулирующей жидкости и выдерживает воздействие температур. Но литье из чугуна значительно повышает затраты на изготовление камина, поэтому альтернативой выступает стальная конструкция.

Постоянный перепад температур и воздействие открытого пламени на стальной теплообменник приводит к быстрому выходу из строя последнего. Учитывая все нюансы, применяются две различные схемы передачи тепла от пламени к воде.

1. Первая схема называется одноконтурной. Чугунный змеевик расположен в топке и нагревается от пламени непосредственным контактом. Вода поступает в систему отопления и водоснабжения, а на ее смену постоянно обеспечивается приток холодной воды.
2. Вторая схема – двухконтурная. Она исключает прямой контакт змеевика с открытым огнем. В корпусе камина по всему объему выполняется полость, которая называется рубашкой. Она заполнена водой. При работе камина вода в рубашке постоянно поддерживает высокую температуру, а уже в этой рубашке размещается змеевик, выполненный в удобной для конструкции форме. Энергия передается сначала воде в рубашке, а затем воде в контуре. Такой способ подразумевает лишнее промежуточное звено, что ведет к более длительному разогреву системы, однако это повышает срок эксплуатации камина.

Вариант размещения системы в дачном доме

Контур камина может быть включен в систему отопления, как дополнение к основному, так и в качестве основного. По устройству систему делят на два вида: открытая (с естественной циркуляцией) и закрытая (с принудительной).

В открытой отопительной системе течение жидкости обеспечено за счет первоначальной потенциальной энергии, которую получает при конвекции. Нагретая вода поднимается вверх по стояку и протекает по всей магистрали, выполненной под уклоном. В такой системе используются только металлические трубы. Ее монтаж осуществляют опытные работники, так как любая ошибка приведет к застою жидкости в одном определенном месте.

Конечно, на практике таких показателей не допускают, однако замечено, что система под давлением более эффективна. Расширительный бак тоже присутствует, только он закрыт, и внутри него имеется резиновая перегородка. Она зонирует бак на две составляющие части: первый отсек предназначен для воды, а в другой части находится воздух под давлением.

Небольшое, но весьма полезное в хозяйстве устройство

Чтобы не отвлекаться от вопроса о камине, следует отметить, что камины с теплообменником могут быть включены в систему открытого и закрытого типа.

Немного о системах отопления

Для того чтобы доставить тепло в каждую комнату дома требуется наличие магистрали, по которой будет циркулировать вода. В качестве такой магистрали используют пластиковые или металлические трубы. Вода отдает тепло в специальных радиаторах, устанавливаемых в нижней части комнат. Остывшая вода возвращается к источнику тепла.

По способу организации системы отопления разделяют на открытые и закрытые.

• Открытые системы. В открытой системе вода циркулирует за счет наклона труб. Она поступает в верхнюю точку, благодаря конвекции, а дальше без постороннего вмешательства обходит все комнаты, постепенно понижая уровень. Возвращается в котел по трубе, которая называется обраткой. Возможность расширения при увеличении температуры обеспечивается наличием расширительной емкости, установленной в чердачном помещении. Оно скрыто от взора и занимает максимально верхнее положение. При нагревании объем воды увеличивается, и она вытесняется в расширитель. После остывания происходит обратный процесс.
• Закрытые системы. Закрытый расширитель способствует повышению давления в системе при нагревании воды. Это дополнительно защищает систему от перегрева, так как кипение при повышенном давлении наступает позже. Для системы закрытого типа характерна принудительная циркуляция, которая обеспечивается специальным насосом. Чаще всего магистраль для закрытой системы выполняется из пластиковых труб. Они состоят из нескольких слоев, которые обеспечивают изоляцию тепла. Таком образом, вода доставляется в нужную комнату без потери энергии. В металлических же трубах тепло через металл уходит по мере транспортировки. С другой стороны, это тепло уходит не наружу, а в комнату, отапливая ее. Споры сторонников металла и пластика остаются актуальными в любое время.

Схема работы системы отопления

Строим сами: камин с воздушным отоплением своими руками

Разобраться с воздуховодом и его схемами новичку непросто, а ведь это одна из главных этапов работы по устройству печи. Но если есть определенный опыт – можно соорудить конвекционный камин самостоятельно.

Для закладки топки и обустройства каналов используются такие материалы как, кирпич или металл. Для коротких участков иногда используют специальные гибки трубы, по которым осуществляется разводка горячего воздуха. Над печью располагаются вентиляторы. Неверная установка этих деталей может привести к неправильной работе всей системы. Вентиляторы давать подавать холодных воздух снаружи помещения, в ином случае существует вероятность обратного процесса – воздух из печи вместе с частями сгоревшего топлива и сажей будет поступать в помещение.

Разобраться с воздуховодом и его схемами новичку довольно непросто

Расположение агрегата тоже имеет значение. Так фронтальный камин способен обеспечить теплом большую гостиную, а для маленьких комнат предпочтительней угловые модели. Существуют разновидности каминов закрытого типа, располагающиеся в центре комнаты. Такое устройство способно отопить одну часть дома. При выборе такой модели обогревателя жилища стоит учесть количество окон, дверных проемов в комнате, которые станут препятствие для необходимой циркуляции воздушных потоков.

Камин с водяным контуром: особенности конструкции

Обычный камин изготовляется из стали, устойчивой к воздействию жара или чугуна. Если рассматривать устройство конструкции, то станет понятно, что в нижней ее части находится камера сгорания и зольник.

Как правило, дверца топки производится из металла или специального жаропрочного стекла, чтобы можно было видеть, как разгораются дрова.

Важно учесть: в большинстве случаев в топку камина помещается теплообменник. Особенность конструкции – в ней циркулирует основной теплоноситель, который может быть представлен водой или антифризом

Непосредственно теплообменник может представлять собой:

• Змеевик;
• водяную рубашку;
• емкость, расположенную между дымоходом и огнем.

Принцип работы теплообменника прост – вода или антифриз нагревается под действием пламени в топке, расширяется и по законам физики вытесняется вверх, где располагаются холодные массы, которые опускаются вниз.

Так получается беспрерывная циркуляция жидкости в трубах, в результате чего в помещении и становится жарко.

Принцип работы каминной топки с водяным контуром

Планируем отопление дома камином с водяным контуром

Камин для дома с водяным контуром — пример установки в системе с котлом для центрального отопления и солнечными коллекторами

Уже на стадии проектирования дома вы должны включить в проект все элементы, необходимые для установки в доме всей системы отопления, чтобы все работало должным образом. Прежде всего, надо запланировать подачу воды в контур, и отток воды.

Кроме того, важно предусмотреть место для дымохода, клапанов или вентиляционных отверстий, через которые будет поступать воздух, необходимый для надлежащего процесса горения. Для обеспечения безопасности, система должна быть оснащена открытым расширительным баком, который будет принимать воду, протекающую в трубах, когда она увеличит свой объем, что обеспечит надежную защиту от опасных скачков давления

Для обеспечения безопасности, система должна быть оснащена открытым расширительным баком, который будет принимать воду, протекающую в трубах, когда она увеличит свой объем, что обеспечит надежную защиту от опасных скачков давления.

Можно также использовать систему теплообменника. Такое решение позволяет осуществлять работу в замкнутой системе, а избыточное тепло будет принимать радиатор, расположенный в контуре.

Холодная вода подается в радиатор, когда температура в рубашке превышает 95 °С. Другим, более эффективным, но более дорогостоящим решением является использование бака для аккумуляции тепла. Это позволяет накапливать избыточное тепло и использовать его дольше, когда печь уже не горит. Тогда нет необходимости монтировать газовый котел в качестве дополнительного источника тепла для сильных заморозков.

Если вы решитесь на установку камина с котлом, то это потребует установки дополнительного теплообменника для работы оборудования в двух различных системах – открытой и закрытой. Камин должен быть расположен как можно ближе к дымоходу, который должен иметь как можно меньше перегибов. Кроме того, необходимо заранее продумать место, где поставить систему управления, датчики температуры, а также проводку для электрических насосов.

Автоматика – ключ для правильной работы

Камин дает значительное снижение расходов на отопление, но только если вы хорошо контролируете процесс горения.

Производители предлагают два варианта автоматической подачи воздуха в камеру сгорания. Первая использует вентилятор, который подобран вместе с блоком управления и расширительным баком. Другим предложением является применение дросселей, контролируемых системой автоматики.

Для обеспечения безопасности в случае сбоя электропитания, вы должны установить источник бесперебойного питания.

Камин с водяным контуром – это очень модное решение из-за декоративной функции и эффективного обогрева. При правильном выборе топлива и правильной работе устройства вы сможете достичь снижения затрат на отопление. Наилучшие результаты могут быть достигнуты за счет включения в систему дополнительного источника тепла, например, газового котла, в сочетании с установкой теплообменника.

Решение смонтировать такой камин должно быть принято еще на этапе проектирования дома. Это позволит избежать ненужных расходов, связанных с адаптацией комнат для его правильной и безопасной эксплуатации. До принятия окончательного решения необходимо выполнить полный расчет стоимости, так как только продуманные решения дадут реальную экономию.
