Камин с воздушным отоплением

Как сделать камин своими руками: пошаговая инструкция и полезные советы

Несмотря на большой ассортимент каминов, представленных в строительных магазинах, многие предпочитают сделать камин своими руками. Фото, многочисленные видео-инструкции и схемы кладки камня можно найти в интернете. В целом они дают ясное представление о ходе работ.

Правильнее всего было бы поручить такое ответственное дело специалисту

Тем же, кто решился на самостоятельное строительство, стоит помнить о важности этапа подготовки к началу работ

Простой вариант порядовки камина из кирпичей

Особое внимание следует уделить чертежам. На них необходимо показать вид камина с разных ракурсов – прямо, сверху, сбоку и в разрезе

Подробные схемы не только позволят избежать ошибок при строительстве, но и помогут правильно рассчитать необходимое количество материала

Подробные схемы не только позволят избежать ошибок при строительстве, но и помогут правильно рассчитать необходимое количество материала.

Следующий важный шаг – рассчитать, и возвести фундамент. Основа будущего камина должна быть очень надежной

Важно помнить о том, что фундамент для камина и фундамент для стен не может быть единым, поскольку они несут разную нагрузку. Соответственно, различной будет и усадка

Камин из кирпича, построенный своими руками

Камин из кирпича, построенный своими руками

По этой причине между основанием камина и любым другим фундаментом необходимо оставить 5-сантиметровый зазор и засыпать его песком.

Фундамент для камина должен превышать ширину каминного стола хотя бы на 5 см, а его глубина должна составлять минимум полметра. Для фундамента можно использовать гравий, щебень, кирпич, скрепив их известково-цементным или цементным раствором.

Процесс строительства дровяного камина

Далее необходимо детально проработать схему и установить дымоход. Процесс возведения дымохода различается в зависимости от материала. Лучшим вариантом считается кирпич. Для него процесс установки состоит из таких этапов: фундамент, порядовка, состав раствора, швабровка, оголовок и дымник.

При монтаже дымохода стоит помнить о тепловом расширении, которое может нарушить герметичность канала за время его эксплуатации.

Схема английского камина с прямым дымоходом: 1 — портал камина (передняя стенка); 2 — камера воздухооборота (дымосборника); 3 — очаг камина; 4 — защитная площадка; 5 — огнеупорная обшивка очага; 6 — красный полнотелый кирпич; 7 — гусек топки; 8 — отверстие для прочистки; 9 — шибер (заслонка); 10 — дымовая труба; 11 — металлические уголки обрамления

Перед началом работ стоит определиться с количеством строительных и отделочных материалов, а также дизайном отопительной конструкции.

Камин закрытого типа в интерьере гостиной

Не стоит игнорировать в процессе монтажа камина своими руками пошаговые инструкции, фото-примеры и советы профессионалов, ведь они могут значительно сократить время строительства и помочь возвести безопасное и функциональное отопительное устройство.

Особенности угловых каминов

В последнее время популярностью стали пользоваться угловые камины на дровах. Их основное преимущество – разумное использование пространства. Дымоход в подобных конструкциях так же располагается в углу. Независимо от своего строения, такие камины прекрасно справляются с поставленными задачами. Они смогут отлично обогревать помещение там, где отсутствует газификация и централизованное отопление. Это идеально подходит для дач и летних домиков.

Готовые отопительные системы состоят из:

• дымоотвода;
• дымоходной трубы;
• топки;
• каминного портала.

Так что в комплекте есть все необходимое для нормальной работы и монтажа. Можно выбрать угловой дровяной камин, изготовленный из чугуна. Такая конструкция отличается легким весом. Они обычно компактны, для них не нужно возводить дополнительные сооружения, создавать специальные условия перед установкой. Роскошно в интерьере смотрятся угловые печи камины, изготовленные из мрамора. В таких моделях могут присутствовать дополнительные полки, банкетки. Не обязательно, конечно, выбирать угловые конструкции. Любой из каминов сможет подарить тепло в доме.

Если планируете выбрать камин, который будет работать на дровах, то нужно позаботиться о свободном пространстве. Такое приспособление положительно влияет на самочувствие. Например, приятно наблюдать за тем, как горят с треском поленья. Сразу можно забыть о стрессе, плохом настроении, обретается душевный комфорт. Перед выбором подходящей модели следует посмотреть на фото, которые станут отличной демонстрацией того, как камины сочетаются с другими элементами интерьера.

Преимущества угловых дровяных печей и каминов

• простота в использовании;
• прекрасно вписывается в любой интерьер;
• помогают согреться зимой;
• высокая теплоотдача;
• дарят комфорт в помещении;
• если печь камин построены из кирпича значит в доме всегда будет тепло.

Угловой вариант камина из кирпича

Минусы каминных топок на дровах

• Европейские каминные топки очень хорошо зарекомендовали себя на отечественном рынке. В связи с постоянным повышением курса валюты цена сильно сказывается на изделие;
• Требует профессиональных навыков для установки своими руками углового дровяного камина (дополнительные расходы на монтажников, отдельные строительные материалы);
• По сравнению с электрическим камином или биокамином имеет большой список правил пожарной безопасности;
• Время от времени приходится чистить дымоход, очищать стекло каминной топки.

Наиболее практичными будут модели длительного горения с вторичным дожигом, которые отлично справляются с поставленными функциями.

Достоинства

Рассмотрим основные достоинства каминов с конвекционным отоплением, а затем перейдем к устройству. Системы отопления с воздушной циркуляцией имеют целый перечень преимуществ перед классическим камином, выделим только самые значимые из них.

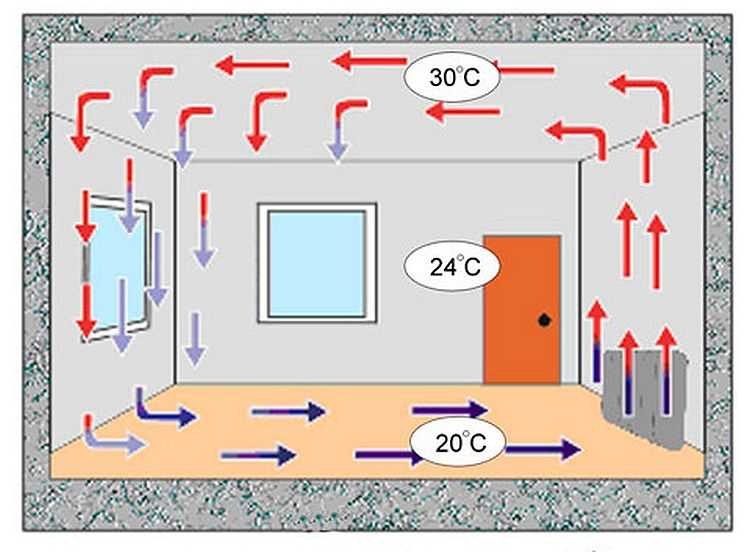

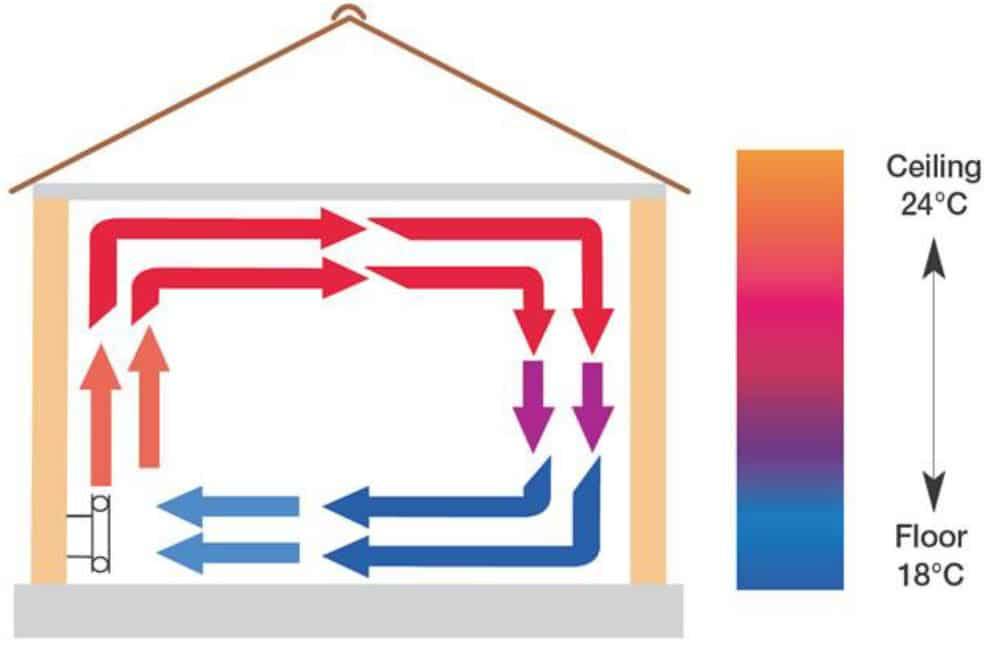

Схема распределения тепла по дому

• Передача тепла с помощью излучения полностью прекращается при остановке камина. Когда погаснет камин с конвекционным принципом нагрева, воздух некоторое время продолжает циркулировать, отапливая все комнаты. Этот факт способствует экономии топлива и повышению КПД.
• Благодаря тому, что для отопления дома используется воздух, есть возможность увеличить эффективность работы камина за счет дополнительного теплообмена не только в области топки, но еще и в дымоходе.
• Циркуляция воздуха подразумевает поступление новых порций извне. Это обеспечивает дополнительную вентиляцию в помещении.
• По сравнению с водяным отоплением, где передача энергии осуществляется в два этапа, воздушный отопительный контур транспортирует непосредственно теплоноситель, который будет наполнять комнату.
• Наличие вентиляторов, которые участвуют в циркуляции теплоносителя, увеличивает длину каналов с воздуховодами до 10 метров.

О возможности установки камина необходимо думать при возведении стен. Во-первых, строительство фундамента для камина легче выполнить, когда еще нет напольного покрытия, а во-вторых, разводка воздушных каналов требует частичного разрушения стен. Во время их возведения можно сразу снабдить комнаты каналами.

Конструкция камина и всей системы отопления

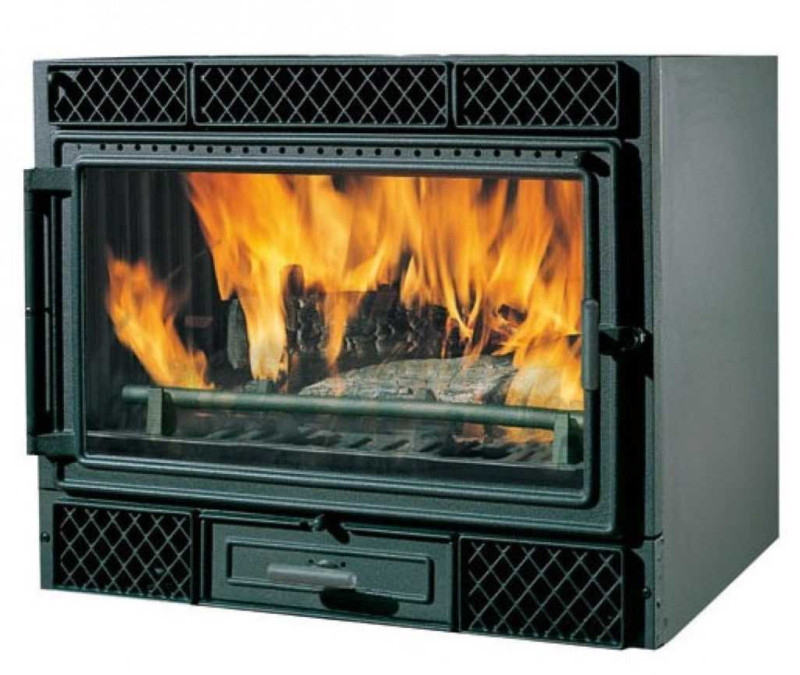

Топка камина

Традиционно сам камин мало чем отличается от своих более простых собратьев. Принцип работы у них один и тот же – обеспечивать качественное сгорание топлива и поэтому состоит он из:

• Топки.
• Подставки под топку.
• Дымоотвода.
• Кожуха.

А вот дальше начинаются усовершенствования, для которых необходимы следующие детали:

• Вентилятор или даже несколько.
• Патрубки, повышающие тепловую эффективность.
• Распределитель и воздушные тройники.
• Фильтр.
• Вентиляционные решётки, расположенные и в кожухе и в комнатах.

Спроектировать и провести самостоятельно установку камина с воздушным отоплением – задача не из простых. Делать это нужно во время проектирования самого дома, а значит лучше поручить решение этого вопроса специалистам, которые смогут правильно рассчитать не только расположение воздуховодов, но и размеры самого камина.

Что лучше: камин с водяным контуром или с воздуховодами?

На данный вопрос однозначно ответить нельзя. Преимущества и недостатки обеих систем исходят из особенностей отапливаемого помещения, желаемого температурного режима в комнатах.

Отопительные камины с водяным контуром имеют следующие преимущества:

• эффективность;
• невысокая себестоимость;
• контур камина легко интегрируется в уже существующую систему отопления дома;
• возможность приготовления горячей воды;
• невысокая себестоимость оборудования;
• невысокая цена энергоносителя.

Отопительный камин с водяным контуром имеет недостатки:

• низкий КПД;
• необходимость в постоянной загрузке энергоносителя;
• ручной механизм регулировки интенсивности работы.

Если сравнивать между собой камины с открытой и закрытой камерами сгорания, то КПД первой составляет 20%, а второй – 70%.

Камин с воздушным отоплением своими руками изготовить легче всего, потому что оборудование не отличается сложным устройством. Саму разводку воздушных каналов также несложно организовать. В помещении уже через несколько минут достигается нужная температура.

Недостатки каминной обогревательной системы с воздуховодами:

• постоянная циркуляция пыли в доме за счет работы вентиляторов (в случае принудительной циркуляцией воздуха);
• повышенный уровень шума из-за перемещения воздуха по воздуховодам;
• температура в помещении также быстро падает, как и поднялась после угасания камина;
• низкий КПД;
• необходимость в ручном контроле реакции горения;
• необходимость в постоянной загрузке энергоносителя в топку.

Отопление дома камином с водяным контуром и с воздуховодами может выступить прекрасным альтернативным источником тепла, но никак не основным. Подобные нагревательные элементы работают на недорогом энергоносителе. Но камины могут позволить себе те люди, которые не поленятся постоянно подбрасывать в топку дрова, производить контроль над интенсивностью их горения и периодически чистить дымоходы.

Источник тепловой энергии для системы

Часть системы, которая обеспечивает транспортную функцию, нас не интересует. Теория ее функционирования нужна для того, чтобы сделать отопление своими руками. В качестве источника, который бы нагревал воду, можно использовать газовый котел или электрический.

Камин в роли нагревателя для воды превращается в многофункциональное устройство. Он продолжает свою миссию по обеспечению внешнего убранства помещения и созданию уюта от возможности созерцать процесс горения, но чтобы прогреть все комнаты, используют камин с водяным отоплением.

Введенная в эксплуатацию печь

Идея заключается в том, что основной отопление берет на себя устройство, которое для этого предназначено. В нужный момент включается камин и дает дополнительную энергию. На дачах, когда хозяева уезжают на некоторое время, камин можно перекрыть, а оставить работать основной котел.

Особенности воздухоотводных каналов

В качестве закладочного материала используется, как правило, кирпич, он также служит для возведения каналов для отвода воздушных потоков. В качестве альтернативного типа материала можно использовать металл, а также гибкие трубы. Тем не менее такие новшества могут в некоторой степени затруднить воздушное движение, именно поэтому их рекомендуют устанавливать только на небольших участках. Если же гибкие трубы установлены по большому периметру, то данную проблему можно будет решить при помощи монтажа дополнительного количества вентиляторов с большей мощностью, что в свою очередь отразится на стоимости всей каминной установки.

Для того чтобы минимизировать воздушное сопротивление и обеспечить его качественную циркуляцию необходимо иметь в виду то, что:

• При возведении всей конструкции стоит четко соблюдать максимальную ровность поверхности как снаружи, так и внутри.
• Следует также сократить до минимума число изгибов по всему периметру воздухоотводных каналов.
• Прокладка каналов напрямую с большим диаметром, также будет решающим шагом.
• Соединять камин с воздухоотводом следует при помощи отдельных каналов.

Приводя во внимание все вышеупомянутое, можно еще раз отметить, что

комбинированные системы отопления

 отличаются особой эффективностью, безопасностью и небольшой ценой. Тем не менее, даже при приобретении такой конструкции избежать постоянного ухода и чистки дымоходного канала, к сожалению, не удастся. Это также касается и места для хранения топливных дров.

Основы эксплуатации

Для того чтобы камин надолго сохранил свой первоначальный внешний вид и исправно работал, нужно выполнять ряд следующих действий:

• Используйте только разрешённое топливо и подходящее топливо;
• Не гасите тлеющие угли или горящий огонь холодной водой;
• Общая стандартная проверка конструкции проводится около 1 раза в два месяца;
• После каждой топки нужно хорошо прочищать зольную камеру от сажи и продуктов горения;
• По окончанию каждого сезона, важна своевременная чистка внутренней поверхности дымоходной трубы.

Установка своими руками каминной топки требует чёткого соблюдения важных правил и основ. При следовании которым, вы сможете выполнить все действия своими силами и за достаточно короткий срок.

Как выбрать камин для оформления интерьера гостиной

Камин в гостиной обычно выполняет две функции – элемент дизайна и, в меньшей степени – обогрев.

На современном рынке выбор каминов велик. Они различаются между собой по способу возможного расположения, по устройству топливного отверстия, по видам топлива, по конструкции и, наконец, по дизайнерскому решению.

Виды каминов по топливу

При выборе камина прежде всего обратите внимание на то, от какого топлива он будет работать

Дровяные

Дровяные камины – сложная конструкция с дымоходом, который представляет собой специальный отвод дыма за пределы помещения. Установка и подготовка к эксплуатации такого камина – трудоемкий процесс, требующий серьезных капиталовложений. Чаще всего решение об устройстве принимают еще на стадии проектирования дома

Кроме того, за ним нужен специальный уход и постоянное внимание. Дровяные не подойдут для городской квартиры, а для загородного дома – вполне приемлемый вариант

Газовые

Газовые модели камина более просты и в монтаже, и в использовании. Они дешевле дровяных и при этом дают больше тепла. Им необходим газоотвод – труба, в которую будет выходить отработанный газ. Подходят для домов с центральным газоснабжением, но могут работать и от баллонов. Для придания большей достоверности, в его топку можно положить муляж дров. Сложность установки заключается в получении разрешения соответствующей службы газового хозяйства. При работе газовый камин требует постоянного присмотра во избежание взрывоопасной ситуации.

Электрокамины

Электрокамины – это самое простое решение, он не нуждается в топливе, дымоходе, газоотводе и разрешении, достаточно просто включить его в электрическую розетку. Для городских квартир – это самый подходящий вид каминов, который доступен для разных категорий покупателей. Пламя в очаге реалистичного вида и при этом абсолютно безопасное. Некоторые модели оснащены дополнительными функциями, которые позволяет включать и выключать его дистанционно, усиливать или уменьшать интенсивность выделения тепла.

Биокамины

Биокамин – вид камина, в котором горит настоящий огонь, но без дыма и копоти. Он работает на специальном топливе растительного происхождения и требует постоянного присмотра в отличие от дровяных и газовых моделей.

Фальш-камин

Фальш-камин – альтернативный бюджетный вариант, имитирующий настоящий камин. Подойдет для тех, кто желает создать самобытную атмосферу в гостиной с минимальными денежными затратами. Фальш-камины в интерьере гостиной выполняют исключительно декоративную функцию и не обогревают помещение, зато смотрятся очень эффектно на фото и вживую.

Имитация камина из облицовочного кирпича, гипсокартона и прочих материалов, сложенная своими руками, станет прекрасным украшением комнаты. Поместив в декоративный камин красиво сложенные дрова, изящные свечи или светодиодные ленты, вы увидите, насколько уютной и теплой станет атмосфера.

Виды каминов по способу размещения в гостиной

Камины также подразделяются по способу их размещения в помещении:

1. Пристенные.
2. Встроенные.
3. Угловые.
4. Двустронние.
5. Островные, то есть располагающиеся в центре гостиной конструкции.

Угловой камин в интерьере гостиной – фото

Такая модель камина очень компактна и занимает небольшой угол, благодаря чему экономится полезное пространство комнаты. Можно установить в маленьких гостиной, площадь которой менее 20 кв.м.

По конструкции угловые камины делятся на два вида:

1. Симметричные.
2. Несимметричные.

Пристенный камин в интерьере гостиной – фото

Камины в гостиной можно расположить возле любой стены. Они называются пристенными. Особенности конструкции позволяют их смонтировать как в углу, так и вдоль стены.

Встроенные электрические камины в интерьере гостиной – фото

Камин можно встроить в стену или разместить как островную зону. Открытые камины дадут возможность любоваться веселыми языками пламени и ярким огнем. Закрытые модели более безопасны, так как имеют дверцу, которая закрывает живое пламя.

Островной (центральный) камин в интерьере гостиной

Если все-таки обогрев помещения будет являться определяющим при выборе камина, то стоит выбирать модель с односторонним излучением. Она обладает большей теплоотдачей, чем изделия с двух- и трехсторонним излучением, которые для работы требуют значительного объема воздуха и защищенного пространства перед камином.

Теперь, зная все особенности разновидностей каминов, вы сможете подобрать подходящий вариант и для вашего жилища.

Как работает

Чтобы в полном объеме оценить эффективность камина с воздушным контуром, придется рассмотреть принцип передачи тепла в классическом камине. Как известно, существует три способа, позволяющих передавать тепловую энергию. Теплопроводность воздуха достаточно мала, поэтому такой способ никогда и не рассматривался в качестве доминирующего.

Со временем перенос вещества, как способ транспортировки энергии все больше и больше стал интересовать печных мастеров. Современное воздушное отопление от камина основано на том, что нагретый воздух разносится по комнатам. В конструкции такого камина реализовывается выполнение двух основных задач:

• эффективный нагрев воздушных масс;
• их передача на расстояние.

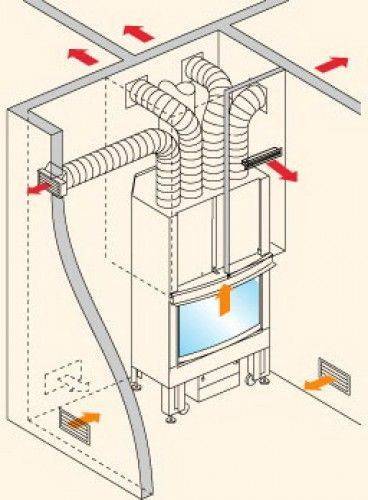

Схема работы воздушной отопительной системы

С первой задачей помогают справиться полые каналы, которые устраиваются в корпусе камина между топкой и внешней стенкой. Они могут быть выполнены в виде лабиринта для того, чтобы увеличить площадь контакта воздуха с нагретыми стенками топки.

Подобным образом устроена русская печь в районе дымохода. Только тап передача тепла производится от горячего воздуха к стенкам. Воздух снизу попадает в каналы через специальные отверстия и нагревается. Конвекционные потоки движутся вверх и походу движения температура воздуха еще больше повышается. Для движения воздуха по извилистым каналам одной естественной конвекции недостаточно. Приходится применять вентиляторы, которые нагнетают новые порции воздуха и вытесняют нагретые массы, обеспечивающие обогрев комнаты.

Вторая задача реализуется за счет разводки воздушного канала по комнатам. Теплый воздух по воздуховодам попадает в соседние комнаты. Если длина воздуховода не превышает 3 метров, тогда для транспортировки используется естественная конвекция. В противном случае обеспечивается принудительная циркуляция.

Преимущества и недостатки

Устройство камина с воздушным отоплением поможет сохранить тепло. Функция такого устройства двойная: украшение интерьера, элемент декора и обогрев помещений. Расход топлива в каминах с закрытой топкой достаточно экономичен. Камин с воздушным отоплением позволит обогреть дом и сберечь средства.

Сложность такой конструкции заключается в том, что ее проектировку необходимо производить при строительстве дома. Так она будет работать максимально эффективно. Увлажнитель воздуха в доме с воздушным отоплением не потребуется. Ведь при помощи конвекции можно по желанию увеличивать или уменьшать влажность воздуха. Это позволит создать комфортный климат в доме.

Из недостатков можно выделить необходимость постоянно контролировать наличие дров в топке. Необходимо периодически чистить дымоход, убирать золу. Потребуется место для хранения топлива для камина.

Подогрев воздуха газом

Воздухонагреватель может работать на разных видах топлива, но самый распространенный способ нагрева воздуха – газом. Оборудование оснащено газораспределительной системой, подающей газ и осуществляющей его поджиг. Газ сжигается в камере сгорания теплообменника и отдает ему тепло. Через нагретый теплообменник продувается воздух, нагревается и поступает далее в систему воздуховодов.

Устройство воздухонагревателя

Продукты сгорания убираются через дымоход, который выводится на крышу или на стену дома. Во втором случае используется система принудительного дымоудаления — «дымосос».

Газовые камины для отопления: соблюдаем правила безопасности

Одним из самых выгодных видов отопления небольших домов и дач являются газовые баллоны. Они подходят для загородных жилищ, где нет возможности провести нужные коммуникации.

Во избежание несчастных случаев, стоит знать, как правильно их хранить в жилом доме.

Газовые баллоны нельзя:

• Хранить на улице. Их необходимо беречь от осадков и прямых солнечных лучей.
• Эксплуатировать в случае неисправности. Перед запуском каждый баллон обязательно проверяется.
• Хранить в помещении, где температура воздуха выше +45?C.
• Хранить в непосредственной близи газовых плит (ближе чем 0,5м).

Если же все коммуникации подведены, стоит подумать о газовом камине. Если раньше этот агрегат считался роскошью для большинства населения, сегодня приобрести его под силу каждому дачнику.

Отличается газовый камин от традиционного наличием горелки в нижней части топки. Пламя регулируется. Существуют две разновидности этого обогревателя: с открытой и закрытой топкой. Закрытый вариант более безопасный, так как нет прямого контакта с огнем.

Производители представляют широчайший выбор газовых каминов.

Устройства бывают:

• Встроенными. Когда камин планируется еще на стадии строительства дачи, его можно встроить в нишу стены, тем самым сэкономив пространство в помещении.
• Пристроенными, настенными. Камины устанавливаются внутри комнаты.
• Отдельно стоящими. Установка такой модели предусматривает капитальный ремонт помещения. Придется разобрать напольное покрытие.

Любое газовое оборудование должно устанавливаться только специалистами, имеющими соответствующий допуск к работе. Сама установке будет сопровождаться тратами, но эстетичности и практичность таких каминов этого стоит.

Варианты газоотвода

Удаление дыма зависит от топки для камина в сочетании с  накопительной системой газохода.  Существуют следующие версии: Каминная топка с литым куполом. Рекомендуется для подключения к накопительной системе воздухопроводов с внутренним диаметром 180 мм. Каминные топки с теплообменником. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.  Каминная топка с теплообменником 45°. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм. Каминная топка где теплообменник с вертикальным выходом.  Рекомендуется для подключения к накопительной системе воздухопроводов или для прямого подключения к дымоходу. Каминная топка под подключение аккумулятивных колец. Рекомендована для подключения к накопительным кольцам с наружным диаметром 440 мм. Каминная топка с чугунный дымосборником. Рекомендуется для прямого соединения с трубами внутреннего диаметра 200 мм.  Каминная топка правосторонняя. Рекомендуется для бокового соединения с трубами внутреннего диаметра 200 мм. Каминная топка левосторонняя. Рекомендуется для бокового соединения с трубами внутреннего диаметра 200 мм.

Чем печь отличается от камина

Теперь погрузимся в реалии предстоящих работ и отметим их трудоемкость и сложность выполнения в техническом и теоретическом плане. Чтобы понять, как сделать камин из печки, необходимо определить все виды требуемых работ. Это под силу только настоящему профи, поэтому привлечение мастера, скорее всего, станет обязательным условием. Но в качестве информации разъясним, как провести анализ реконструкции.

Печь от камина принципиально ничем не отличается. Оба устройства работают за счет сгорания топлива и оба участвуют в отоплении помещения. Но все-таки одно из них называется печью, а другое – камином.

• Функции печи не рассчитаны на то, чтобы предоставить возможность наблюдать за пламенем, поэтому все технологические нюансы направлены на качественно и эффективное использование тепла. Дверца топки выполнена из металла и скрывает процесс горения от глаз наблюдателя.
• Газы, образовавшиеся после сгорания, имеют высокую температуру. Дарить такую энергию природе не очень хочется, поэтому дымоход в корпусе печи выполнен в виде лабиринта. При движении нагретые газы отдают свою теплоту кирпичам печки.
• Топка русской печи несколько меньше, чем, по расчетам, должна быть у камина, приходящегося для подобного помещения.

Готовое к эксплуатации кирпичное сооружение

В остальном отличия касаются только внешних элементов, которые могут быть использованы и в переделанной конструкции.
