Как изготовить каркас из профиля под гипсокартон?

Что выбрать: профиль или брус?

Материалов, предлагаемых строительными рынками и магазинами для обрешетки (каркаса) под гипсокартон не так уж и много: дерево и металл. В некоторых случаях производители предлагают еще и пластик, но он, во-первых, слишком мягок и гнется под воздействием тяжести ГКЛ, а во-вторых, не так распространен, как предыдущие два, и поэтому довольно редко используется в ремонтных работах. Разберемся, что в большей степени подходит для решения поставленных нами задач.

1. Обрешетка из металлического профиля влагоустойчива и не подвержена деформациям под влиянием температурных колебаний. Чего не скажешь о деревянном брусе: воды он боится, при нагревании/охлаждении “гуляет” и может непоправимо покорежиться.
2. Оцинковка не боится биологических напастей: ни грибок, ни жуки-древоточцы, ни плесень на ней не задерживаются. С деревом все как раз наоборот.
3. Металлический профиль не только не возгорается сам, но и не поддерживает огонь. В помещениях, где высока вероятность пожаров из-за регулярных высоких температур или использования открытого огня, оцинковка в сочетании с огнестойким гипсокартоном обеспечивает хорошую пожарную безопасность. Дерево, как известно, легко загорается и охотно подкармливает пламя. Даже если обшивка произведена специально обработанными ГКЛ, нужной степени защиты от огня вы не получаете. В связи с такой уязвимостью материала деревянная обрешетка под гипсокартон подлежит обязательной предварительной обработке антисептиками, гидрофобами и антипиренами. Это не только делает конструкцию дороже, но и отнимает определенное время для просушки древесины после пропитки.
4. Геометрия металлопрофиля стабильна и одинакова. Брус же требует обследования и отбраковки.
5. То же касается и прочности оцинковки. Она не колеблется при изменении внешних факторов или изъянов материала. Сучок, выпавший из бруска, делает его в этом месте более хрупким, равно как и колебания температуры и влажности.
6. Если необходимо выправить “завал” основания, это без труда можно сделать подвесами, если вами выбрана обрешетка из профиля. При деревянной придется вырезать и подгонять прокладки под элемент каркаса. Идеальной ровности при этом достичь практически невозможно.

Деревянный каркас выигрывает по сравнению с металлическим только по двум позициям.

1. Цена. Профиль стоит значительно дороже. Особенно если сопоставлять его стоимость с затратами на необрезную доску, а то и горбыль, которые вполне могут использоваться при монтаже обрешетки для гипсокартона из дерева.
2. Прочность фиксации саморезов. В металлопрофиле они удерживаются только одним витком, в брусе – каждым вкрученным.

Несмотря на указанные недостатки, обычно все же выбирается оцинковка, так как делать обрешетку под гипсокартон из металла надежнее, качественнее, проще и быстрее. А недостаточная прочность крепления ГКЛ устраняется более частой установкой саморезов.

Расчет комплектующих, инструментов, материалов

Чтобы сделать у себя дома подвесной потолок, вам понадобятся материалы для изготовления каркаса, гипсокартон и материал для финишного покрытия, который и придаст красивый внешний вид новому покрытию.

Перед началом работ следует определиться, какой каркас выбрать. Он бывает двух видов – металлический и деревянный. Для изготовления второго варианта потребуются бруски, которые необходимо будет крепить к основному потолку подвесами. В первом варианте, как можно догадаться, применяются металлические профили.

Цены на подвесной потолок

подвесной потолок

Металлический каркас для подвесного потолка

Деревянный каркас для монтажа гипсокартона

Профиль для подвесного потолка — основа всей конструкции

Металлические профили изготавливаются из оцинкованной стали и имеют названия ПП 60/27 и ПНП 28/27. Также вам могут встретиться профили под названием CD и UD – это их зарубежные маркировки.

Размеры профиля для гипсокартона

Также для монтажа каркаса потребуются крепежные элементы – специальные подвесы для потолков, дюбель-гвозди и анкеры, «крабы»-соединители для соединения перемычек, саморезы двух видов («малыши» с буравчиком для металла и специальные для гипсокартона).

Подвес для гипсокартона

Гипсокартонный потолок на металлическом каркасе с периметральными профилями (два варианта стыкования )

Схема использования анкеров для подвешивания предметов на гипсокартон

Цены на гипсокартон

гипсокартон

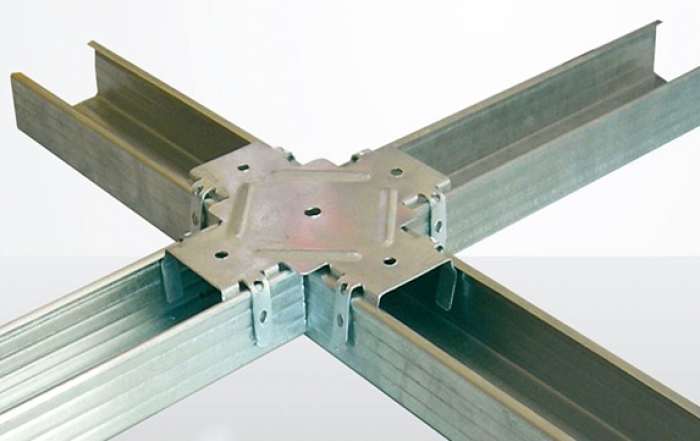

Фото «краба» для каркаса гипсокартонного потолка

Основной элемент отделки – это гипсокартон, который бывает нескольких видов:

• ГКЛ – стандартный;
• ГВКЛ – он способен сопротивляться воздействию влаги;
• ГКЛО – огнеупорный, при изготовлении используется стекловолокно;
• ГКВЛО – сочетает в себе свойства сопротивления огню и влаге;
• ГВЛВ – гипсокартон самого высокого качества, его еще называют суперлистом.

Маркировка видов гипсокартона

Суперлист Кнауф

Вес гипсокартона зависит от толщины и размера листа

Как правило, из-за своей цены, оптимального веса, а также из-за отсутствия особых противопожарных требований в жилых помещениях для монтажа потолка обычно используют стандартный гипсокартон ГКЛ.

Типы кромки гипсокартонных листов

Берут обычно лист, параметры которого следующие:

• толщина – 9,5 мм;
• ширина – 600-1200 мм;
• длина – 1500-2500 мм.

Для расчета количества листов на одну комнату лучше всего использовать онлайн калькуляторы, но можно рассчитать это число и самостоятельно. Зная площадь потолка, а также размеры гипсокартона, это сделать довольно просто в соответствии с подробной схемой всей потолочной конструкции.

Цены на потолок «Армстронг»

потолок «Армстронг»

Гипсокартон

Еще одна неприятность, которая связана с тяжестью конструкции из гипсокартона – это растрескивание мест, где будут проходить швы. Цельную конструкцию вам установить разом не удастся, опять же, из-за ее веса. Поэтому во время отделки нужно очень внимательно следить за тем, как идет работа.

Примеры применения гипсокартонных листов для отделки стен и потолков

Помимо материалов, для монтажа подвесных потолков понадобятся следующие инструменты:

• шуруповерт;
• перфоратор;
• рулетка;
• лазерный уровень;
• стремянка;
• нож;
• простой карандаш для нанесения разметки.

Инструменты для монтажа гипсокартона

Также могут потребоваться точечные светильники, люстра и прочие элементы подсветки. Стоит помнить, что монтаж электропроводки следует проводить до того, как вы приступите к обшивке каркаса.

Для внешней отделки подвесного потолка необходимо приобрести:

• грунтовку;
• шпатлевку;
• шпатель;
• ленту-серпянку.

Лента-серпянка

Таблица. Примерный расход количества материалов на 1 квадратный метр подвесного потолка.

Материал	Расход
Гипсокартон	1 м кв.
Анкер-клин для потолка	1 шт.
ПП-профиль 60/27 или CD	2,9 м
ПП-профиль 28/27 или UD	По периметру
Лента уплотнительная	По периметру
Подвесы и тяги	По 1 шт.
Подвес прямой	1 шт.
Саморез по металлу	2 шт.
Краб	2 шт.
Удлинитель профилей	0,2-0,5 шт.
Дюбель	2 шт. на 1 м профиля ПП 28/27
Саморез для гипсокартона	23 шт.
Лента разделительная	По периметру
Лента-серпянка	1,2 м

Схема потолка из гипсокартона — расчет материалов

Пример чертежа подвесного потолка

Как подобрать правильный крепёж

Самонарезающие винты относятся к самым распространённым метизным материалам, которые используются для крепления листов ГКЛ. От выбора крепления зависит долговечность конструкции

При выборе крепёжных материалов для ГКЛ, необходимо принимать во внимание размеры и способ крепления

Саморезы крепятся на дюбели несущих каркасных элементов (про изготовление каркаса есть отдельная статья), которые готовятся под установку гипсокартонной конструкции. Фиксация необходима и для металлического профиля (про виды профиля мы говорили тут). С этой целью подбираются винты, оснащённые плоской головкой. При помощи таких же саморезов под гипсокартон выполняется крепление листов к металлическому профилю. Одинарные листы ГКЛ подшиваются к профилю при помощи саморезов по металлу, длина которых не превышает 25 мм. Двойные листы необходимо фиксировать посредством более длинных саморезов. Оптимальной длинной считается 35 мм.

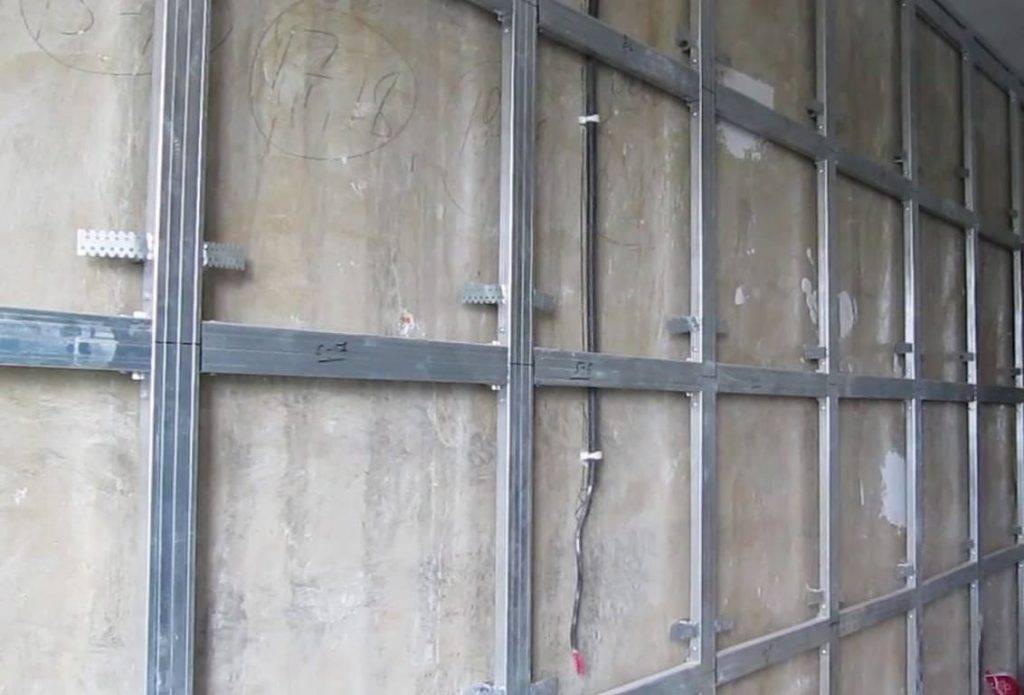

Обшивка стен гипсокартоном: конструкция металлического каркаса

В отличие от потолочного каркаса, основание для обшивки стен изготавливается с меньшими требованиями. Здесь вертикальные несущие профили монтируются с шагом 600мм по центрам – два из них должны располагаться по краям листа гипсокартона и один посередине.

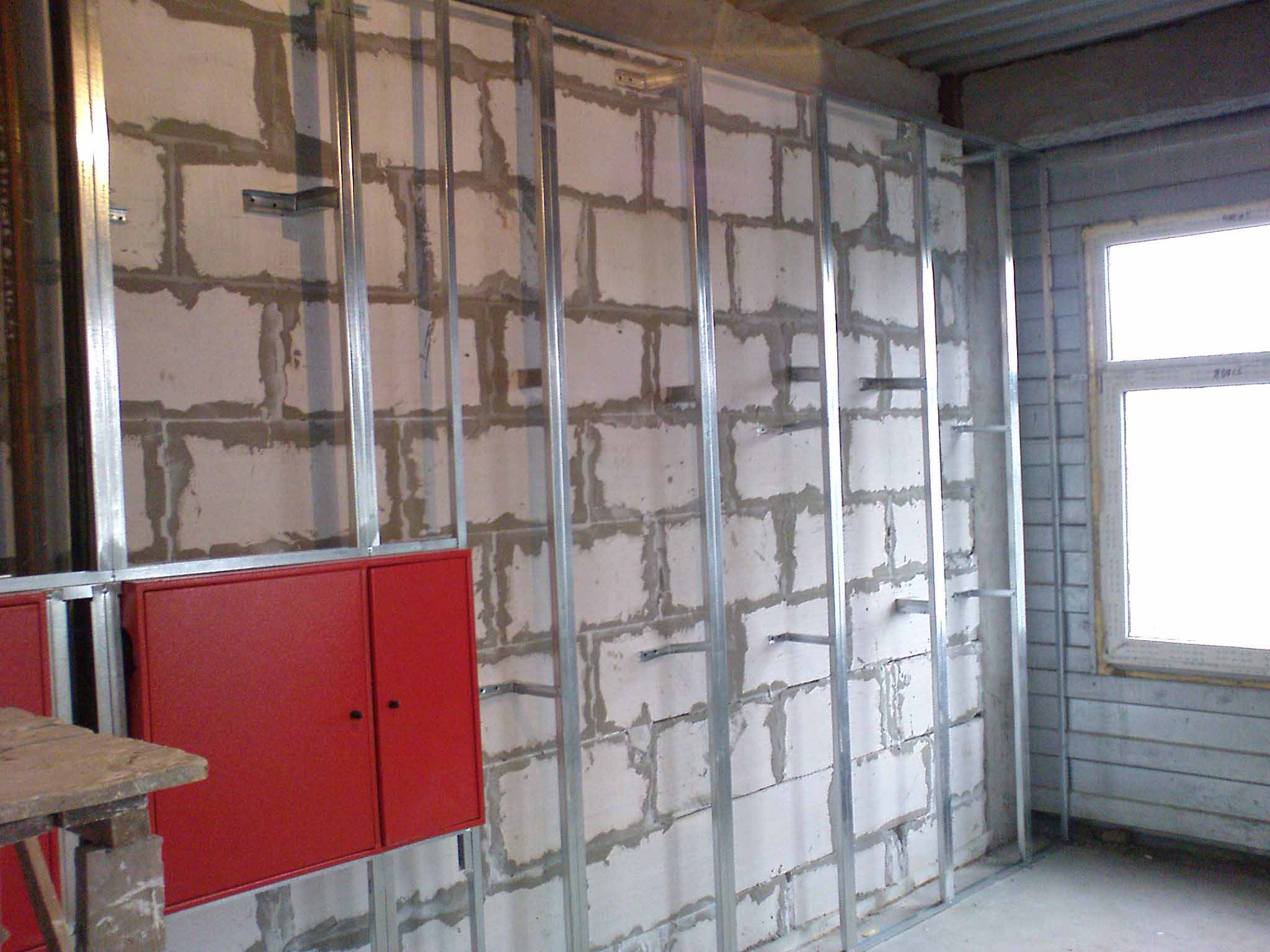

Металлический каркас для гипсокартона фото

Формирование плоскости будущей стены происходит следующим способом. Сначала направляющий профиль устанавливается на пол, потом, используя длинный или лазерный уровень, на стены и только после этого на потолок. К стенам несущие профили фиксируются П-образными кронштейнами, установленными под каждый из них с шагом 600мм.

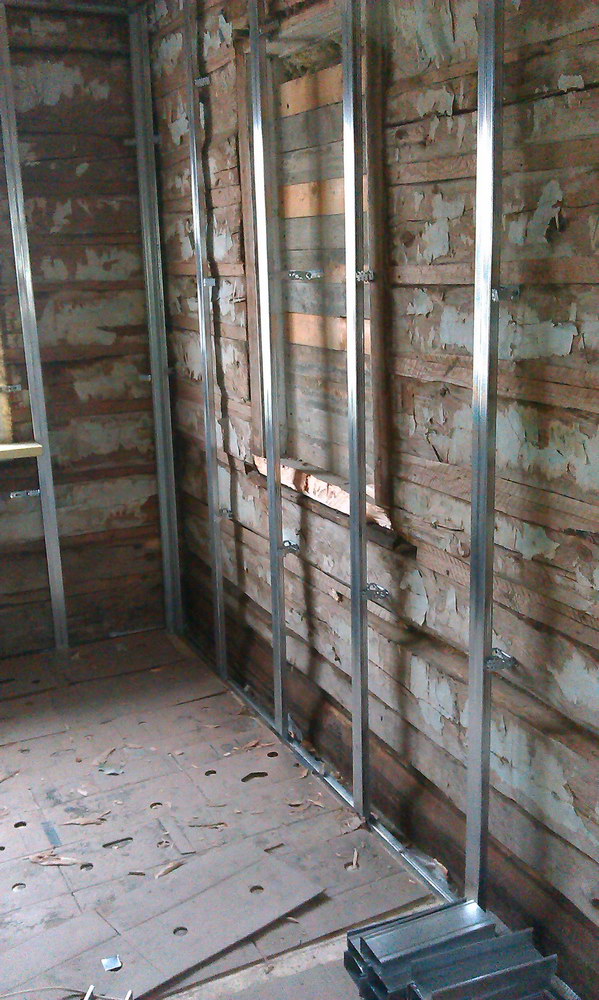

Обшивка стен гипсокартоном фото

Материалы для потолка из гипсокартона

Монтаж одноуровневого потолка: пошаговая инструкция

Ячеистый каркас – монтаж

Для создания каркаса, из инструментов, помимо уровня, нити и маркера, вам понадобится стремянка, шуруповерт, молоток и перфоратор.

Примем, что потолок уже распланирован и разбит с помощью сетки на ячейки размерами 60 на 60 см, и поэтапно опишем непосредственно процесс установки подвесов и профилей.

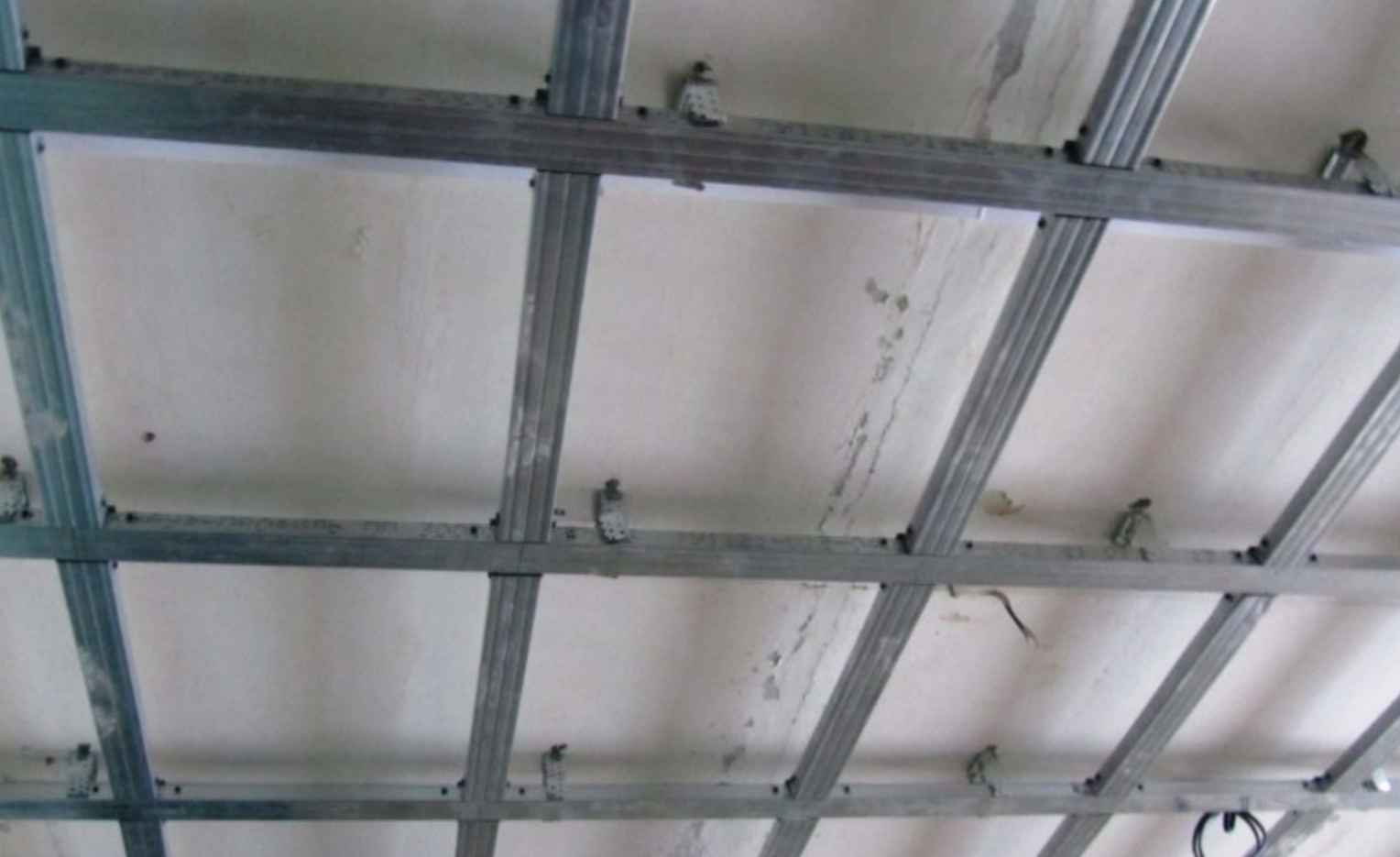

Фото каркаса с соединителями типа «краб» для крепления листов гипсокартона к потолку

Шаг 1. По линии, обозначенной на стене, устанавливается направляющий профиль. Перед этим на примыкающую к стене сторону клеится уплотнительная лента и создаются отверстия под дюбели с интервалом 30-40 см. Направляющие устанавливаются по всему периметру помещения и крепятся друг к другу с помощью угловых соединителей.

Цены на соединители каркаса типа «краб»

соединитель каркаса краб

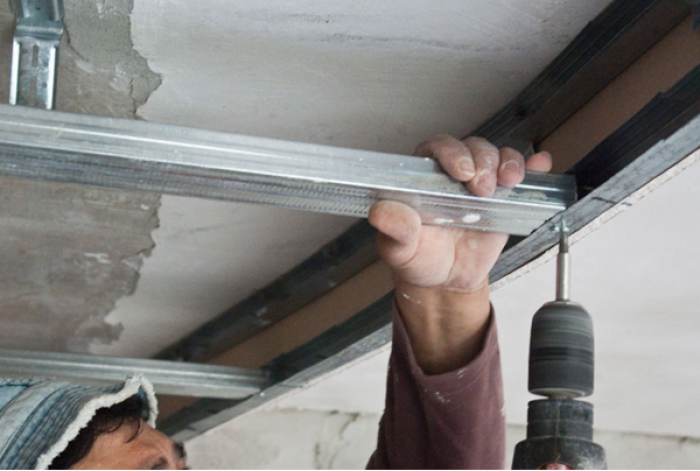

Монтаж направляющего профиля

Шаг 2. В 30 см от стены устанавливаются подвесы по линиям основных профилей каркаса. Далее подвесы монтируются дюбелями с шагом в 60 см таким образом, чтобы каждый подвес находился в середине между будущими профилями-перемычками. «Лапки» подвесов загибаются вниз.

Крепление подвесов для несущего профиля

Расположение подвесов на потолке

Крепить подвесы к потолку лучше с помощью анкер-клиньев или анкерных винтов

Шаг 3. Подготавливаются потолочные профили. От утвержденного по чертежу значения отрезается 5-10 мм, чтобы при повышении температуры гипсокартонный потолок не деформировался из-за расширения профилей.

Резка потолочного профиля

Шаг 4. Потолочные профили вставляются в направляющие и соединяются саморезами-клопами с подвесами.

Крепление профилей к подвесам

Для выравнивания по горизонтальной плоскости вам понадобится уровень и помощники.

Проверка горизонтальности с помощью лазерного уровня

Для этого может пригодиться вот такой магнит. Цепляем магнит на профиль. На магните наклеена полоса малярного скотча с нанесенной линией. Лазер нужно выставить с учетом расстояния от линии на магните до поверхности несущего профиля. Совмещая линию и луч, мы очень просто и быстро произведем на свет идеально ровную в плоскости горизонта конструкцию.

Шаг 5. Как только основные ПП смонтированы, между ними устанавливаются перемычки из обрезанных по 590-595 мм металлических профилей. Крепление производится крест-накрест с помощью соединителя типа «краб» и малых самонарезающих шурупов.

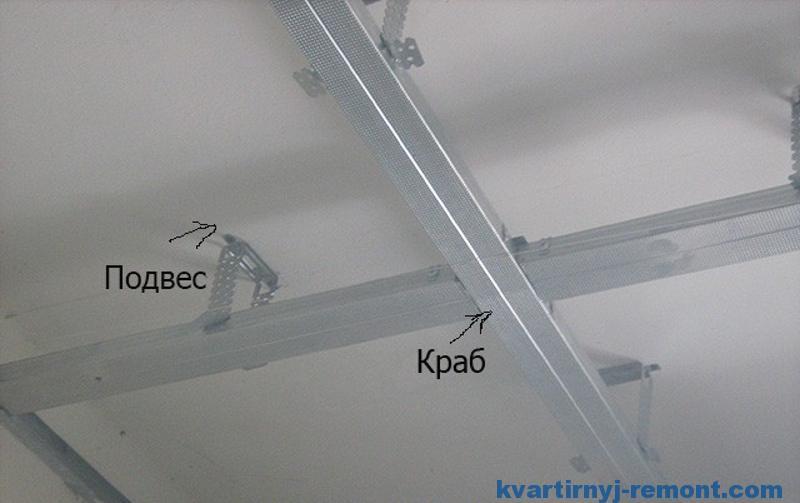

Крепление типа «краб»

Профиль вставляется одним концом в старт, а другим в «краб»

Уплотнительная лента – это пористый материал с самоклеящейся основой, шириной 30 мм. Её используют для крепления конструкции, чтобы каркас для потолка из гипсокартона плотно прилегал к бетону и меньше передавал звуки.

Пошаговая инструкция

Подвесные потолки из гипсокартона невозможно сделать не создав каркас из металлопрофиля или каркас из деревянных реек.

Для начала осмотрите плиты перекрытия. Заделайте трещины, устраните большие неровности. Желательно выровнять стены в том месте, где будет устанавливаться направляющий профиль. Разметка на стене начинается с выставления высоты будущих потолков. Более удобно это делается с помощью лазерного уровня.

Чтобы собрать правильно каркас для потолка, необходимо знать все нюансы работы о которых мы сейчас поговорим:

1. Определитесь с нижней границей потолка. По всему периметру комнаты на стенах под потолком делается разметка для направляющего профиля и для лицевой стороны гипсокартона. Сразу необходимо отметить на потолке как будут располагаться подвесы.
2. Используя дюбеля или саморезы, монтируем направляющие профиля по периметру помещения. Обязательно используйте уровень для проверки горизонтали. Профиль монтируется по заранее отмеченной линии.
3. Далее необходимо произвести монтаж подвесов, которыми вы будете регулировать высоту положения несущего профиля. Между петлями необходимо делать шаг не более 0,6 метра. К потолку они крепятся так же саморезами или же дюбелями.
4. Несущий профиль отрезаем на необходимую вам длину, вставляем его в направляющий профиль и закрепляем с одной стороны на саморезы к направляющей, с другой стороны на крючки отвесов.
5. Далее монтируем поперечный профиль. Здесь необходимо учитывать тот момент, что гипсокартон к несущему металлическому профилю должен монтироваться именно длинной стороной, к поперечному метало-профилю короткой стороной. Поэтому между поперечными металлопрофилями необходимо учитывать шаг не более 0,6 метра. Фиксируется поперечный профиль также с помощью крючков.
6. От стены до стены необходимо натянуть нить и с помощью подвесов выставить необходимую плоскость. Как только на одном из подвесов достигнут необходимый уровень, его конец необходимо загнуть. Далее приступаем к следующему подвесу, постепенно выставляя горизонталь по всей площади потолка. Как только все выровняли, приступаем к обшивке каркаса гипсокартоном.

По такому принципу продолжаем собирать каркас по всему потолку. Если вы запланировали двухуровневые потолки, то вначале необходимо собрать первый уровень и потом приступать к созданию второго. Но это опять зависит от конфигурации потолков и от самого проекта.

После того как каркас для навесного потолка готов, прокладывается проводка для освещения и все необходимые коммуникации. В дальнейшем каркас из металлопрофиля обшивается листами гипсокартона, шпаклюется, красится и ваш потолок готов. Стоит заметить, что навесные потолки можно сделать своими руками, так же самостоятельно можно сделать и каркас для навесных потолков. Главное для домашних мастеров – это понять суть всей работы и умение обращаться с инструментом. Остается только пожелать вам прочных каркасов и красивых потолков!

Как сделать каркас из профиля для гипсокартона своими руками

Обшиваем каркас листами ГКЛ

В этой работе нет ничего сложного. Прежде всего в межстоечное пространство закладывается утеплитель, если он необходим. Затем с помощью саморезов по ГВЛ монтируется гипсокартон. Крепить его к каркасу нужно таким образом, чтобы не возникало напряжения в материале. Этого можно добиться двумя способами: крепить листы, начиная от середины и постепенно продвигаться к краям. Или же начать монтаж с одного из углов и равномерно крепить лист по обеим его сторонам.

http://www.vashgipsokarton.ru/youtu.be/8WvqvHlFeNc

Нельзя плотно стыковать листы друг с другом. Необходимо оставить зазор в 2-3 мм. Если по краям отсутствуют фаски, их нужно сделать самому, срезав под небольшим углом кромку. Бывает так, что фаски забудут сделать вовремя, но ситуация эта поправимая. Нужно будет острым ножом расширить щели между листами ГКЛ. По окончании работ поверхность гипсокартона нужно протереть влажной ветошью.

Приступаем к шпаклеванию. Оно выполняется специально производимыми для этой цели смесями: Ротбандом, Кнауфом, Фюгенфюллером и др. Сухой состав разводится водой и с помощью резинового шпателя втирается во швы

Важно зашпаклевать все места крепления саморезов. Длинные и угловые швы проклеиваются серпянкой и только после этого обрабатываются шпаклевочной смесью

После высыхания поверхности начинаем ее шлифовать с помощью специальной сетки и держателя для нее. Но можно использовать и мелкую наждачку.

Основные узлы при монтаже потолка из гипсокартона

Металлический каркас для гипсокартона на потолок монтируется из двух видов профиля: направляющего и несущего. Направляющий профиль крепится на стену с помощью распорных анкеров. Предварительно в профиле просверливают отверстия, через которые засверливаются в стену. Обычно шаг между анкерами составляет 40-50 см. Если конструкция потолка сложная и общая нагрузка будет значительная, то шаг между анкерами уменьшают до 30 см.

Несущие потолочные профили располагают параллельно друг другу с таким расчетом, чтобы лист гипсокартона крепился минимум на трех профилях. Собирая каркас под гипсокартон из металлопрофиля, несущие профили вводят на всю глубину в направляющие и производят монтаж 1-2 саморезами по металлу.

Учитывая, что листы гипсокартона обладают значительным весом, несущие профиля не должны прогибаться. Для этого каждый несущий профиль с шагом в 50-60 см привязывается к потолочной плите перекрытия при помощи перфорированных подвесов. Монтаж подвесов на плите перекрытия выполняют распорными анкерами, а свисающие вниз металлические пластины подвесов закрепляют саморезами к вертикальным полкам несущего потолочного профиля.

Поперечно целым параллельным несущим профилям монтируются перемычки из такого же материала. В результате каркас для гипсокартона на потолке визуально напоминает клетку с правильными квадратами или прямоугольниками. Для закрепления перемычки между двумя целыми профилями используют соединительный элемент – краб. Стандартный краб представляет собой четырехстороннюю крестообразную пластину, которая размещается сверху над соединяемыми горизонтальными профилями и фиксируется саморезами.

Если общая площадь потолка небольшая, то допускается вместо соединительных крабов монтировать перемычки к параллельным цельным профилям непосредственно при помощи предусмотренных крыльев. Для этого перемычку изготавливают на 12-15 см длиннее, чем проем для нее. После этого на обоих концах перемычки делают надрезы и загибают в разные стороны ее крылья. Монтаж осуществляется за счет скрепления саморезом крыла и соседнего профиля.

Если же производится монтаж каркаса под гипсокартон для двухуровневого потолка, то часто возникает необходимость соединить пересекающиеся профили не в единой горизонтальной плоскости, а ступенчато. Для такого соединения двухуровневый краб. Двухуровневый краб располагается над самым верхним профилем и крепится к его полкам саморезами. Нижний профиль фиксируется крабом за счет его распорных ушек.

Нередко бывает так, что длина помещения превышает длину несущего профиля. В этом случае два несущих металлопрофиля сращивают между собой при помощи внутренней соединительной пластины. Пластина помещается до середины в профиле и крепится к его боковым полкам саморезами, после чего на второй конец пластины надевают второй профиль и аналогично производят его фиксацию.

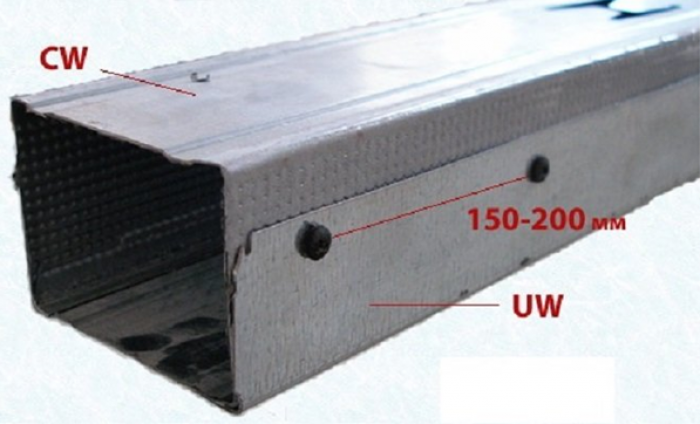

Такая стойка изготавливается из двух разных профилей. В направляющий напольный профиль вставляют несущий стеновой профиль и по обеим сторонам полок закручивают саморезы с шагом в 30 см.

Данный собранный элемент подойдет, если общий вес двери будет небольшой. Если же дверь тяжелая, то вертикальную стойку усиливают деревянным брусом.

Монтаж каркаса из профиля и крепление ГКЛ

Выполнение таких работ требует наличия шурупов для металлического профиля вида металл-металл и саморезов для гипсокартона.

Способы соединения профиля для гипсокартона (см. также Виды креплений для гипсокартона):

• система скользящих подвесов;
• двухуровневое соединение;
• Т-образное соединение;
• прямой подвес;
• удлинение с отрезком;
• «Краб» одноуровневый ПП 60/27.

Основой каркасного крепления служит монтаж каркаса из металлических профилей или обычных деревянных брусков, с последующим креплением саморезами самих гипсокартонных листов.

Установив профили следует провести инженерные коммуникации. Гипсокартон крепится саморезами, все стыки должны располагаться на поверхности стоек. Под каждым стыком должен находиться несущий профиль, закреплённый одноуровневым соединителем, то есть «крабом».

Оптимальный шаг несущих элементов каркасной конструкции не должен превышать 60 см. Листы гипсокартона крепятся к каркасу с шагом 25 см.

Сборка каркаса для перегородки

Образцом сооружения модели может служить использование элементов CW и UW. Сначала потребуется очертить область нахождения будущей модели

Обращают внимание на некоторые факты:

• В старинных постройках редко обнаруживаются прямые углы в стыках стен. Здесь учитывают тот факт, что расстояние в противоположных стенах может различаться, поэтому размечая очередную перегородку, стоит привязку конструкции выполнить относительно параллельных стен, усредняя расстояние, чтобы уберечься от зрительного искривления в пространстве;
• Размеченная черта на плоскости стены будет являться ориентиром при монтаже направляющих. Перегородку нужно немного «сдвинуть» на размер толщины обшивки из гипсокартона и слоёв обработки. Следом за разметкой пола при помощи любого из уровней идёт проецирование размеров на потолок. Полученные очертания на них соединяют по стенам, для проверки вертикального расположения воображаемой перегородки применяют уровень;
• Если результат будет положительным, закрепляют направляющие UW профиля с предварительным использованием ленты для уплотнения, укладываемой между металлическими частями и первоначальной плоскостью. Опоры крепят на краях с шагом в полметра;
• Потом закрепляют стойки CW профиля у краёв направляющих;
• Там, где будет будущая перегородка,формируют дверной проём двумя стойками опорного профиля. Начинать крепить их лучше к нижним направляющим, потом вдевают их в верхнюю часть профиля UW, контролируя вертикальное расположение уровнем. Затем стойки опор фиксируются сверху в одну из направляющих, остальные стойки располагают лицом к сторонам проёма.

фиксируют их саморезами

• Последующим шагом станет размещение опорных профилей верхней и нижней направляющих во всю длину намеченной перегородки. Сначала элемент CW устанавливают с интервалом 55 см от близлежащей стены, а другие до 60 см, измеряя одновременно промежуток от центра стоек, а также проверяя вертикальное расположение уровнем;
• При формировании верха проёма двери или зоны окон, имеющих горизонтальное расположение в каркасе, необходимо задействовать UW разновидность, его используют с запасом в 30 см. На полки профиля наносится пара делений, размещённых в 15 см от краёв, и по ним полки профиля урезают под углом в 45 градусов до его основы. Кромку сгибают, получается фигура в виде буквы П;
• Форму надевают в стойки проёма по бокам отогнутыми местами, затем поднимают её до нужной высоты, закрепляя кромки саморезами к профилям, расположенным сбоку.

Пример каркаса для перегородки

В дальнейшем образовавшуюся модель из металла покрывают ГКЛ.

Каркас для арки

Осуществляя его монтаж, нужно учитывать некоторые особенности:

• Каркас монтируют, отступая в глубину 15 см.
• Наверху проёма дюбелями крепится направляющий металлопрофиль к перекрытию. На боках стен с обеих сторон также устанавливаются подобные элементы, начиная с верхнего угла до окончания закругления свода. Они закрепляются саморезами.
• Получается П-образная рамка каркаса арки, к ней прикрепляются заранее изготовленные дугой металлические части, а для придания жёсткости закрепляют в пространство между дугами элементы UD профиля. Чтобы арка была правильной, достигают одинаковых элементов деталей конструкции по обеим сторонам проёма.

Способы крепления

Каждый вид профиля для создания каркаса имеет, как вы уже поняли, свое предназначение и свой метод закрепления. Самые распространенные системы потолочных каркасов в основном монтируются из металлопрофиля двух типов: потолочный и направляющий.

Направляющий профиль всегда монтируется по периметру стены на саморезы или дюбеля, зависит от материала ваших стен. Если это блок – то можно использовать как саморезы так и дюбель-гвозди. Если же это кирпич или бетон, то лучше применять саморезы с пропиленовыми вставками.

Именно с помощью данного профиля вы будете определять высоту будущего потолка от уровня пола. При наличии перепадов в плоскости потолка – это лучший способ его выровнять. Если вы задумали сделать каркас из металлопрофиля для двухуровневого потолка, то соответственно направляющий профиль должен крепиться на двух уровнях используя при этом различные комплектующие: подвесы, удлинители и тому подобные – о них мы говорили выше.

Одноуровневый каркас из металлического профиля под гипсокартон состоит из тех же профилей ПП 60/27 или же ПН 28/27, которые должны выставляться в одну плоскость под уровень. Все прямые подвесы или подвесы с зажимом, удлинители, крабовые соединения крепятся на мелкие саморезы, желательно по металлу. При необходимости можно сделать превосходную звукоизоляцию потолка, которую можно уложить в каркас между несущими профилями.

Данная система потолочных каркасов из металлопрофиля является стандартной, однако это не запрещает выходить за рамки архитектурных и дизайнерских решений для создания красивого потолка. Использование жестких профильных каркасов весьма популярно, и будет пользоваться в отделке потолков еще довольно длительное время. По такому же принципу необходимо производить расчеты для многоуровневых потолков. Помните, что конструкция навесных потолков Армстронг значительно отличается от навесных гипсокартонных потолков.
