Проекты каркасной бани своими руками + обзор баньки за пол миллиона

Поэтапное строительство

Пошаговая инструкция строительства каркасной бани своими руками начинается с постройки надежного фундамента. Так как каркасная баня является лёгким строением, то ее стены создают незначительное давление на грунт. Поэтому каркасная технология бани не требует сооружения большого заглубленного фундамента. Достаточно выполнить основание в виде мелкозаглубленной ленты.

Свайный фундамент.

Также фундамент каркасной бани может быть свайным. Такая баня будет стоять на опорах и может быть «приподнята» над поверхностью земли. Также свайная конструкция является единственно возможным фундаментом для бани на берегу реки.

На заметку Если в бане предусматривается тяжёлая кирпичная печь, то под неё также закладывают фундамент.

Строительство каркасной бани своими руками на видео демонстрирует процесс сборки от фундамента на сваях до крыши.

Стены в постройке

Традиционно стены бани выполняют деревянными. Технология строительства каркасной бани позволяет заменить часть сечения стены более дешёвым и лёгким утеплителем. Чтобы предупредить его намокание, теплоизолирующий материал качественно закрывают пароизоляционной плёнкой или алюминиевой фольгой.

На заметку Защита теплоизолятора продлевает его долговечность и обеспечивает сохранность теплоизолирующих свойств. А также ограничивает испарения синтетических компонентов внутрь парной.

Деревянными в стенах каркасной бани остаются стойки каркаса, а также внутренняя и наружная обшивка. Внутреннюю стену часто обустраивают деревянной вагонкой. Наружную – деревянным профилированным брусом. Внутреннее пространство между наружной и внутренней стеной занимает утеплитель.

Устройство стены.

Между фольгой, закрывающей минеральную вату, и обшивкой стены оставляют воздушную прослойку толщиной 20-40 мм. Эти миллиметры пустого пространства необходимы для вентиляции. Через полученный воздушный зазор выходит влага, которая во время протапливания бани конденсируется на фольге.

Для организации вентзазора подбирают такую толщину стоек каркаса, чтобы они были шире утеплителя на 40-50 мм. Или монтируют поверх каркаса обрешётку из деревянных брусков. После к обрешётке крепят стеновую вагонку для качественной отделки парной.

Направление крепления вагонки может быть вертикальным или горизонтальным. Горизонтальное расположение имеет преимущество: при необходимости замены подгнивающих или почерневших досок, можно поменять только нижние планки (процесс гниения часто распространяется снизу). При вертикальном креплении планок необходимо менять всю внутреннюю обшивку целиком.

Видео с пошаговым строительством каркасной бани руками хозяев демонстрирует процесс сборки каркасных стен.

Утепление при строительстве

К материалам для строительства каркасной бани, парной, сауны выставляют несколько требований.

• Они должны качественно сохранять тепло.
• Выдерживать температуру нагрева до 100-120 °C без оплавления и потери свойств.
• Иметь минимум синтетических испарений.

Утепление на основе пенопласта.

Соблюдая инструкцию по строительству каркасной бани, часто используют два слоя утеплителя для надёжного изолирования теплопотерь. Их располагают так, чтобы стыки разных слоёв не совпадали друг с другом. Такое утепление гарантированно защищает пространство бани от холода и потерь тепла.

Для теплоизоляции бань часто используют минеральную базальтовую вату, спрессованную в маты или плиты. Прессованная форма ватного утеплителя менее подвержена усадке в сравнении с ватой в рулоне. Натуральные базальтовые волокна отличаются негорючестью, термостойкостью. Кроме того, базальтовая вата имеет в составе минимум синтетических компонентов, не создаёт вредных испарений.

На заметку 150 мм минваты заменяют 500 мм деревянного бревна. В большинстве случаев бывает достаточно 100 мм ватного утеплителя. А иногда – даже 50 мм (в относительно тёплом климате, южных регионах).

Пошаговая инструкция строительства каркасной бани запрещает использование пенопластовых плит для теплоизоляции стен парной комнаты по причине большого количества синтетических испарений, а также из-за возможности их оплавления при нагреве. Пенопласт можно использовать для теплоизоляции стен комнаты отдыха и душевой.

Утепление парной.

После монтажа утеплителя между стоек каркаса его закрывают с внутренней стороны пароизоляцией – полиэтиленовой плёнкой, фольгой. С наружной стороны утеплитель закрывают специальной пароизолирующей мембраной.

Утепление и внутренняя отделка.

Проектирование

Без проекта нельзя качественно построить никакое сооружение. Сауна тоже не является исключением. На этапе проектирования рассчитываются нагрузки на несущие стены и основание, выбирается основной материал, закладываются системы водоснабжения, водоотведения, вентиляции и электроснабжения.

Проекты бань можно заказать в специальных организациях. Чаще всего есть готовые типовые решения для построек размерами:

• 3х6;
• 6х4;

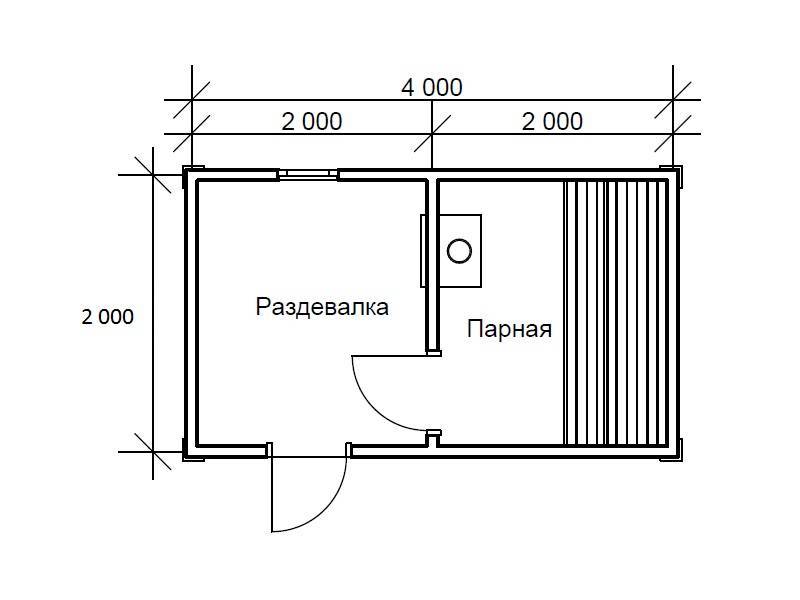

• 2х4;
• 6х6;
• 2х3.

Маленькие параметры предназначены для семьи на 1-2 человека и не позволяют соорудить комнату отдыха или большую парную.

Выбор стройматериалов

В качестве основного сырья используют металлический профиль или брус. Древесина считается экологически чистой и недорогой. Прост в монтаже и имеет привлекательный внешний вид. Сечение бруса рассчитывают исходя из несущей способности и толщины утеплителя. Главный недостаток — недолговечность, склонность к гниению и изменение геометрических параметров.

Сауна из металлокаркаса своими руками быстро возводится, не боится перепадов температур, не дает усадки и обладает малым весом. Чаще всего для нее приобретают прямоугольные трубы 100х100 мм и 60х60 мм. Минусом выступает необходимость обработки от коррозии, иначе металл заржавеет. Остальные вспомогательные материалы включаются в зависимости от предпочтений.

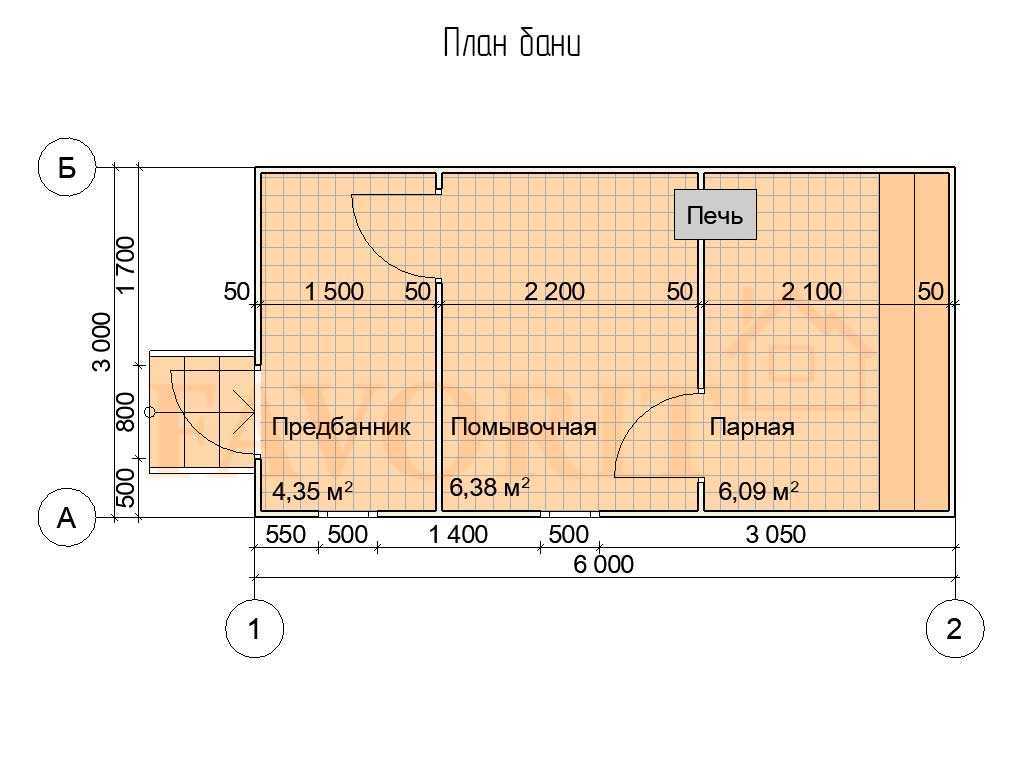

Планировка

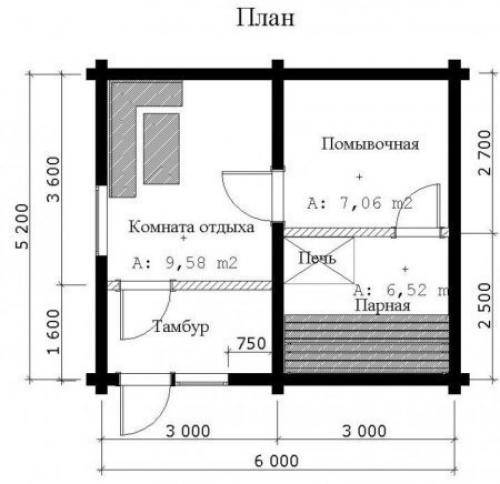

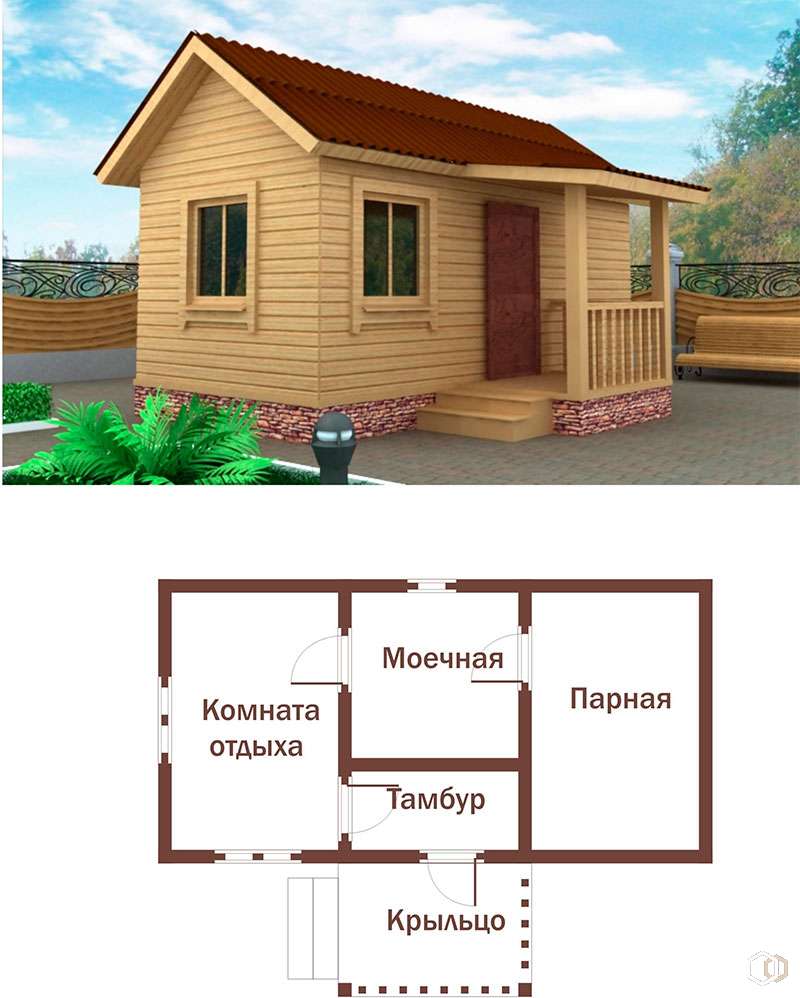

Прежде чем соорудить бани своими руками от а до я, нужно произвести зонирование. Для комфортного пребывания постройка включает в себя:

• парную,
• помывочную,
• душевую,
• предбанник,
• комнату отдыха.

Дополнительно пристраивается закрытая терраса или открытая веранда, бильярдная и бассейн. Оптимальная площадь помещения — 4,8 м2, а высота потолков — 2,2 м. В проект также вписывается месторасположение дверей и окон. Подробный план с размерами и 3D-визуализация помогут качественно и в кратчайшие сроки начать и завершить стройку.

Советы и рекомендации профессионалов

Поэтапное строительство

Пошаговая инструкция строительства каркасной бани своими руками начинается с постройки надежного фундамента. Так как каркасная баня является лёгким строением, то ее стены создают незначительное давление на грунт. Поэтому каркасная технология бани не требует сооружения большого заглубленного фундамента. Достаточно выполнить основание в виде мелкозаглубленной ленты.

Свайный фундамент.

Также фундамент каркасной бани может быть свайным. Такая баня будет стоять на опорах и может быть «приподнята» над поверхностью земли. Также свайная конструкция является единственно возможным фундаментом для бани на берегу реки.

На заметку Если в бане предусматривается тяжёлая кирпичная печь, то под неё также закладывают фундамент.

Строительство каркасной бани своими руками на видео демонстрирует процесс сборки от фундамента на сваях до крыши.

Стены в постройке

Традиционно стены бани выполняют деревянными. Технология строительства каркасной бани позволяет заменить часть сечения стены более дешёвым и лёгким утеплителем. Чтобы предупредить его намокание, теплоизолирующий материал качественно закрывают пароизоляционной плёнкой или алюминиевой фольгой.

На заметку Защита теплоизолятора продлевает его долговечность и обеспечивает сохранность теплоизолирующих свойств. А также ограничивает испарения синтетических компонентов внутрь парной.

Деревянными в стенах каркасной бани остаются стойки каркаса, а также внутренняя и наружная обшивка. Внутреннюю стену часто обустраивают деревянной вагонкой. Наружную – деревянным профилированным брусом. Внутреннее пространство между наружной и внутренней стеной занимает утеплитель.

Устройство стены.

Между фольгой, закрывающей минеральную вату, и обшивкой стены оставляют воздушную прослойку толщиной 20-40 мм. Эти миллиметры пустого пространства необходимы для вентиляции. Через полученный воздушный зазор выходит влага, которая во время протапливания бани конденсируется на фольге.

Для организации вентзазора подбирают такую толщину стоек каркаса, чтобы они были шире утеплителя на 40-50 мм. Или монтируют поверх каркаса обрешётку из деревянных брусков. После к обрешётке крепят стеновую вагонку для качественной отделки парной.

Направление крепления вагонки может быть вертикальным или горизонтальным. Горизонтальное расположение имеет преимущество: при необходимости замены подгнивающих или почерневших досок, можно поменять только нижние планки (процесс гниения часто распространяется снизу). При вертикальном креплении планок необходимо менять всю внутреннюю обшивку целиком.

Видео с пошаговым строительством каркасной бани руками хозяев демонстрирует процесс сборки каркасных стен.

Утепление при строительстве

К материалам для строительства каркасной бани, парной, сауны выставляют несколько требований.

• Они должны качественно сохранять тепло.
• Выдерживать температуру нагрева до 100-120 °C без оплавления и потери свойств.
• Иметь минимум синтетических испарений.

Утепление на основе пенопласта.

Соблюдая инструкцию по строительству каркасной бани, часто используют два слоя утеплителя для надёжного изолирования теплопотерь. Их располагают так, чтобы стыки разных слоёв не совпадали друг с другом. Такое утепление гарантированно защищает пространство бани от холода и потерь тепла.

Для теплоизоляции бань часто используют минеральную базальтовую вату, спрессованную в маты или плиты. Прессованная форма ватного утеплителя менее подвержена усадке в сравнении с ватой в рулоне. Натуральные базальтовые волокна отличаются негорючестью, термостойкостью. Кроме того, базальтовая вата имеет в составе минимум синтетических компонентов, не создаёт вредных испарений.

На заметку 150 мм минваты заменяют 500 мм деревянного бревна. В большинстве случаев бывает достаточно 100 мм ватного утеплителя. А иногда – даже 50 мм (в относительно тёплом климате, южных регионах).

Пошаговая инструкция строительства каркасной бани запрещает использование пенопластовых плит для теплоизоляции стен парной комнаты по причине большого количества синтетических испарений, а также из-за возможности их оплавления при нагреве. Пенопласт можно использовать для теплоизоляции стен комнаты отдыха и душевой.

Утепление парной.

После монтажа утеплителя между стоек каркаса его закрывают с внутренней стороны пароизоляцией — полиэтиленовой плёнкой, фольгой. С наружной стороны утеплитель закрывают специальной пароизолирующей мембраной.

Полезное приложение – как рассчитать требуемую толщину утепления стен бани

Себестоимость внутренней отделки

Внутри баня чаще всего отделывается  деревянной вагонкой. Для моечной и комнаты отдыха используют вагонку из сосны или ели,  для парной из липы или осины. Для того чтобы понять сколько понадобится той и другой вагонки,  необходимо разделить пространство всей бани на отдельные комнаты перегородками. Точные затраты на перегородки считать не будем, а возьмем примерно 5000 р. Итак, размер парной комнаты определяем 1.8 м *2.2 м. Для ее отделки понадобится: вагонка для стен 17.6 м2*860р = р., для потолка 4м2 * 860 р = 3440 р. Полки из липовой доски обойдутся в 5000 р. Дверь в парную стоит в среднем 5000 р. Огнеупорная защита горючих материалов от печи обойдется  в 3000 р.

Вагонки для остальных комнат и потолка потребуется порядка 60 м2 * 220 р = р. Входная деревянная дверь 5000 р, окна в парной, в комнате отдыха, в моечной — р. Всевозможные пропитки, лаки, краски: 5000 р.

К обрешетке  вагонка крепится при помощи гвоздей или при помощи специальных зажимок – кляймеров. Своими руками зашить стены и потолок вагонкой не составит особого труда.

Печь каменка с дымоходом будет стоить не менее р. Водопровод, сантехника, водонагреватель, душевая кабина, канализация и т. д. еще р. Электричество: 7000 р.  Если в моечной пол будет заливной бетонный и отделываться керамической плиткой, то это еще дополнительные затраты.

Итог по внутренней отделке: рублей.

Каркасная баня своими руками: фото проектов, выполненных по канадской технологии

Строительство каркасной бани, проекты которой в большом количестве можно встретить на просторах интернета, доступно практически каждому. Есть ряд преимуществ таких сооружений перед привычными деревянными срубами. Во-первых, легкая конструкция избавит вас от возведения мощного фундамента. Во-вторых, легкость и быстрота строительства, а так же отсутствие усадки позволит вам пользоваться сооружением практически сразу после возведения. Ну а низкая стоимость и привлекательный внешний вид говорят сами за себя.

Строительство любого сооружения начинается с проекта. Необходимо определиться с габаритами здания, размером парильного отделения, душевой и комнаты отдыха, наличием террасы. Сделайте подробные чертежи со всеми размерами в плане и высотными отметками. Можно купить готовый проект каркасно-щитовой бани, либо просмотреть варианты в журналах и интернете.

Строительство бани каркасной своими руками начинается с устройства фундамента. Он может быть ленточным, столбчатым. Далее приступаем к возведению каркаса. Устанавливаем стойки (чаще это бревна с пазами) и выполняем нижнюю и верхнюю обвязки. В местах установки дверей и окон необходимо установить дополнительные стойки, к которым будут крепиться оконные и дверные коробки. На полученный каркас монтируем стропильную систему для кровли. Деревянный каркас бани необходимо обработать антисептиком. Затем уже приступаем к обшивке и утеплению стен. Внутренняя обшивка выполняется из дерева, как наиболее экологичного и подходящего для бани материала, далее устраиваем слой пароизоляции и укладываем утеплитель (например, минеральную вату). Зашиваем наружную часть стены досками менее ценных пород.

В последнее время большой популярностью пользуется так называемая канадская технология возведения каркасных домов и бань. Для устройства каркаса используют защищенные от коррозии металлические стойки и обвязку. Стены сооружаются из плит ОСБ (сэндвич-панелей). Панели крепятся с внутренней и внешней стороны каркаса, а между ними укладывается утеплитель. Панели с утеплителем внутри, очень хорошо удерживают тепло, имеют привлекательный вид. Монтаж осуществляется в короткие сроки с минимальными затратами. Покупая конструкции у фирмы-поставщика, можно дополнительно заказать утепление и гидроизоляцию. Ваша баня будет быстрее нагреваться и медленнее остывать, что гарантирует комфортное пребывание и отдых в ней. Такое строение подобно термосу удерживает в холодное время тепло, а в жаркий период года сохраняет прохладу. Весь комплект материалов для строительства выполняется поставщиком в заводских условиях по предварительно разработанному проекту.

Каркасная баня, отзывы подтверждают, идеальное решение для возведения постройки на приусадебном и дачном участке. Построенные каркасные бани своими руками (фото в галерее) могут выглядеть совсем просто, а могут стать украшением придомовой территории, все зависит от желания хозяина.

Этап VII. Утепляем и пароизолируем

Цены на каркасные бани

Стоимость каркасных строений – меньше, чем кирпичных, газобетонных, бревёнчатых. Дешевле каркасной технологи – только глинобитные строения. Возвести каркасную баню 3х4 можно за 2 недели, затратив на строительство около 160 тыс. руб. Для сравнения – стоимость бани таких же размеров из бревна составит – больше 300 тыс. руб.

Каркасная постройка в проекции.

Проекты и цены каркасной бани могут варьироваться в размере нескольких десятков тысяч рублей. Это зависит от выбора толщины утеплителя, кровельного покрытия, фундаментного основания. Это также зависит от размеров будущего строения – количества комнат, наличия надстроек, этажей, мансарды.

Преимущества технологии

Кроме бюджетной стоимости, каркасные бани имеют другие преимущества, а именно:

• Быстрое возведение – все работы, начиная с обустройства фундамента и до полного окончания строительства стен, крыши, установки окон, дверей, можно выполнять в течение 2-3 недель.
• Построить каркасную баню можно в любое время года, если есть готовый фундамент, то даже и зимой.
• Сравнительная простота строительства, возможность выполнить каркасную баню своими руками.

Перечисленные преимущества обеспечивают каркасным постройкам популярность. Практически все работы можно выполнить самостоятельно, кроме одного – проектирования каркаса, стен и кровли помещения. Для возведения каркасной бани своими руками необходим подходящий адаптированный под ваш участок проект.

Заказывать строительство бани или купить готовое сооружение

Как построить баню для дачи? Если вопрос о необходимости бани на участке уже решен, остается только выбрать, заказывать строительство с нуля или купить готовую баню. При заказе строительства можно выбрать типовой проект или сделать индивидуальный под заказчика. Готовые компактные бани для дачи «приезжают» к заказчику уже в собранном виде. Посмотреть ее изнутри можно непосредственно перед покупкой, особенно интересны бани цилиндрической формы.

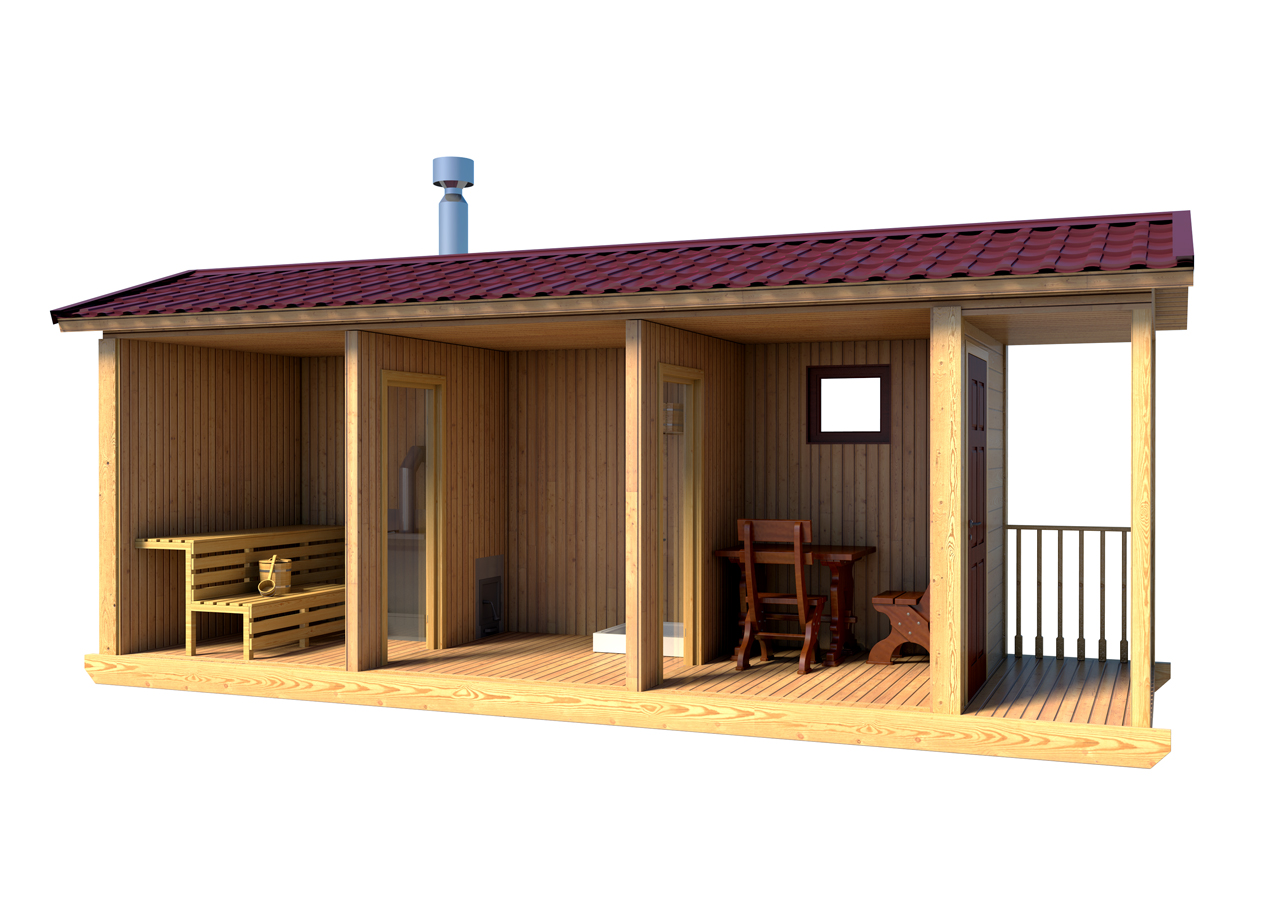

Особенности готовых бань:

• Баня монтируется на деревянном каркасе;
• Внутри и снаружи каркас бани обшивается вагонкой, возможно использование профилированного бруса, тогда стоимость готовой бани будет выше;
• Источником тепла является электрокаменка;
• Баня разделена на 3 комнаты, переходящие друг в друга: предбанник, моечная, парилка;
• Емкость для воды монтируется на крыше, а под полом – поддон для стока. Вывод стоков осуществляется через специальный патрубок.

Готовая баня цилиндрической моделиИсточник pinterest.com

Разновидности эконом бань

Полезное приложение – как рассчитать требуемую толщину утепления стен бани

Программа помогает быстро спрогнозировать необходимую толщину утепления стен в бане, в зависимости от используемых материалов, особенностей конструкции и климатических условий региона.

Несколько пояснений по работе с калькулятором

Выбирается один из типов утеплителя.

Далее, пол карте схеме, показанной ниже, необходимо определить нормированное значение сопротивления теплопередаче для своего региона

Внимание – нас в данном случае интересуют значения, показанные фиолетовыми цифрами – для стен. Найденное значение указывается в соответствующем поле ввода данных. Карта-схема для определения требуемого значения термического сопротивления конструкции стен

Карта-схема для определения требуемого значения термического сопротивления конструкции стен

Указывается материал стены. Если здание имеет каркасную конструкцию, то это, скорее всего, будет доска, которой стена обшивается с обеих сторон.

Как видно, в череде предлагаемых материалов есть и такие, что не рассматривались в сегодняшней статье. Мало кому, наверное, придет в голову делать баню из железобетона. Но хотя бы для сравнения, или для какой-то особой ситуации, эти данные лишними не станут.

• Следующим пунктом необходимо указать толщину стены. Если, опять же, это каркасная конструкция, то можно указать суммарную толщину наружной и внутренней обшивки. Тогда калькулятор в итоге, по сути, покажет требуемую толщину каркасной стены. Другой вариант для «каркасника» — указать толщину стены, равную «0», а обшивку показать в полях внутренней и внешней отделки, к которым мы сейчас переходим. Одним словом, действуем по обстоятельствам, так как нередко каркасное стена кроме обшивки имеет еще и отделку.
• Следующие две группы полей – это материалы внутренней и внешней отделки стены и их толщина. Если этих слоев или нет, или их нежелательно учитывать в расчетах, просто оставляется значение толщины по умолчанию, равное «0».
• Наконец, очень часто в банях для надежной пароизоляции стен внутри используется фольгированный утеплитель. Он, помимо защиты стен от пара, имеет выраженные отражающий эффект (действует по принципу термоса). А кроме того, собственная толщина вспененного пенополиэтилена тоже вполне значимо участвует в общем утеплении. И использование такого слоя весьма существенно влияет на расчетную толщину утепления.

Итоговое значение дается в миллиметрах. Его останется только привести к стандартным толщинам выбранного термоизоляционного материала. Таким образом, калькулятор дает возможность быстро перебрать несколько вариантов, чтобы выбрать наиболее подходящий.

Калькулятор расчета толщины необходимого утепления стен

*******

Теперь, зная характеристики разных материалов, которые могут быть использованы для строительства бань, можно выбрать тот, что больше подойдет по стоимости и сложности самого строительства. Больше информации о возведении банных построек можно узнать на нашем портале, где подробно рассказано, как рассчитать необходимое количество материалов, а также пошагово описаны этапы выполнения работ.

В завершение публикации – видеосюжет, в котором специалист-строитель высказывает свое мнение о сравнительных достоинствах деревянных и каменных бань.

Сделай сам каркасная баня своими руками. Каркасная баня: пошаговая инструкция, как построить и своими руками типовой проект

Установка вентиляции из дымохода

Необходимые материалы

Основа каркасного дома — рамы, собранные из деревянного бруса. В зависимости от планируемых  размеров бани для их сборки используют брус 100*150 или 150*150 мм. Для укосин, и поперечин, которые прибиваются между вертикальными стойками, подойдут бруски меньшей толщины.

При устройстве кровли для мауэрлата понадобится примерно такой же брус — 150*150 мм или около того. Для стропильных ног все те же бруски 100*150 или 150*150 мм. Зависит конфигурации выбранной кровли и веса кровельного материала. Кстати, очень тяжелый кровельный материал — типа керамической черепицы — использовать для каркасников нежелательно — слишком велика нагрузка на стены.

Бруса нужно будет много и разного

Еще нужны будут рейки для создания обрешетки, контробрешетки, и всяких вспомогательных работ. Причем их нужно будет много: обрешетка нужна и на стены с двух сторон и на кровлю. Хотя, в некоторых вариантах, снаружи щиты обшивают фанерой (как в видео выше). Вариантов строительства очень много, как и используемых материалов.

О том, как сделать стропильную систему двускатной кровли своими руками читайте тут.

Еще потребуется материал чернового пола. Что это будет — необрезная или обрезная доска, фанера или другой плитный материал — решать вам. Но всю древесину необходимо будет обработать. И антипиренами — для снижения горючести, и защитными антибактериальными составами. О том, чем обработать древесину внутри бани читайте тут.

Материалы обшивки каркаса внутри и снаружи подбираются исходя из личных предпочтений или назначения строения. Если говорить о каркасных банях, то обычно внутри все обшивается вагонкой (в моечной кладут плитку), а снаружи имитацией бруса или блокхаусом.

В качестве утеплителя для бани желательно использовать минеральные ваты: они не горят. Толщина слоя утепления зависит от региона. Для средней полосы России для бань применяется в основном базальтовая вата, слоем в 15-25 см. Если вас беспокоит возможность выделения формальдегида (об этом много писали), то можно брать нетканые маты. В них эмиссия вредных веществ минимальна.

Чаще утепляют каркасные бани минеральными ватами

Хорошо себя зарекомендовал как утеплитель и пенополиуретан (не пенопласт)

Он кроме низкой теплопроводности еще и звукоизолятор, что при каркасном строительстве немаловажно. Есть несколько «но»:

• в парилке его использовать нельзя — не позволяют температурные режимы;
• он плавится и поддерживает горение;
• стоит этот утеплитель немало (речь идет об экструдированном пенополистироле).

Еще потребуется много гвоздей и саморезов. Для строительства бани желательно использовать оцинкованные: чтобы они не ржавели и не оставляли на древесине некрасивые потеки. Нужны они будут разных размеров и диаметров — для сборки рамы большие, для обрешетки и обшивки поменьше.

О том, какой крепеж использовать при строительстве бани читайте в статье «Крепеж для бани и сауны»

Из всего сказанного выше, надеемся, вы сделали вывод, что каркасную баню можно построить своими руками. Чтобы уверится в этом, посмотрите видео. По каркасной технологии построен дом с участием только одного человека. В нем более подробно описана технология сооружения некоторых узлов.

Если вы подобрали проект каркасной бани, решили строить ее своими руками, но не имеете представление, как действовать, рекомендуем посмотреть видео. В нем опытный американский плотник Ларри Хон рассказывает и показывает технологию возведения стен каркасного дома. Видео очень подробное, и занимает больше часа, но к концу просмотра технология каркасного строительства вам будет ясна.
