Каркасная баня своими руками

Технология строительства

Внешние опоры монтируют по схеме планировки, между собой соединяют горизонтальными и диагональными связями. Вертикальные стойки опирают на нижнюю балочную обвязку, сверху их соединяют брусками. Опоры ставят с шагом 30, 40, 60 см, цокольный и верхний пояс делают из деталей, аналогичных по сечению стойкам. К вертикальным элементам каркаса крепят внутреннее и наружное покрытие.

Детали снабжают пропилами, пазами и шипами для удобства сборки каркаса бани. Модульный вариант по типовому проекту поступает в разобранном виде с точно подогнанными соединениями и подробной инструкцией. Элементы не нужно дорабатывать по месту для поэтапной стыковки.

Планировка бани: рекомендации.

В начале строительства крайне желательно сделать проект, который должен, в том числе, определить оптимальную площадь постройки.

Считается, что расчётная площадь на 1 человека должна быть примерно 5 кв.м. Таким образом, если предполагаемое количество посетителей бани будет 4 человека, её общая площадь не должна быть меньше 20 кв.м.

Минимальный состав помещений следующий: парилка, моечная, комната отдыха и предбанник

Важно определить наиболее удобное расположение этих помещений относительно друг друга, а также их геометрические размеры

Сначала нужно выполнить несколько схем и чертежей:

— общий план строения;
— чертежи каждого помещения в отдельности;
— схему устройства фундамента;
— схему устройства кровли;
— план крепления и выкладки бруса;
— план устройства пола и потолка бани;
— схему установки печи с учётом её конструкционных особенностей.

Все необходимые чертежи можно выполнить самостоятельно, а также найти во множестве открытых источников. Как правило, бани из бруса имеют похожие проекты и легко можно выбрать наиболее подходящий. При желании и наличии необходимого бюджета, заказать проектирование можно поручить профессиональному архитектору или строителю.

Чем лучше обшить каркас

В русских банях часто ставят именно деревянный каркас.

Обрешетка берет на себя функции вентиляции. Зазоры не дадут влаге скапливаться на поверхности бруса, утеплителе. Вентиляционные зазоры обеспечивают хороший воздухообмен, где нет места для сырости, грибка.

Крепеж проводится вертикально. Для утепления стен бани допускается применять далеко не все виды теплоизоляции.

Запрещено использовать горючий дешевый пенопласт, пенополистирол.

Керамзит, эковата не подходят из-за того, что быстро напитываются влагой и теряют рабочие свойства.

Лучшие варианты утепления:

  • базальтовая вата;
  • каолиновая вата;
  • вермикулит.

Фото: конструкция стены каркасной бани

Снаружи каркасную конструкцию можно отделывать:

  • сайдингом;
  • декоративной штукатуркой;
  • обрезной доской;
  • полубрусом;
  • вагонкой;
  • горбылем;
  • плиткой;
  • блок-хаусом;
  • пластиковыми панелями.

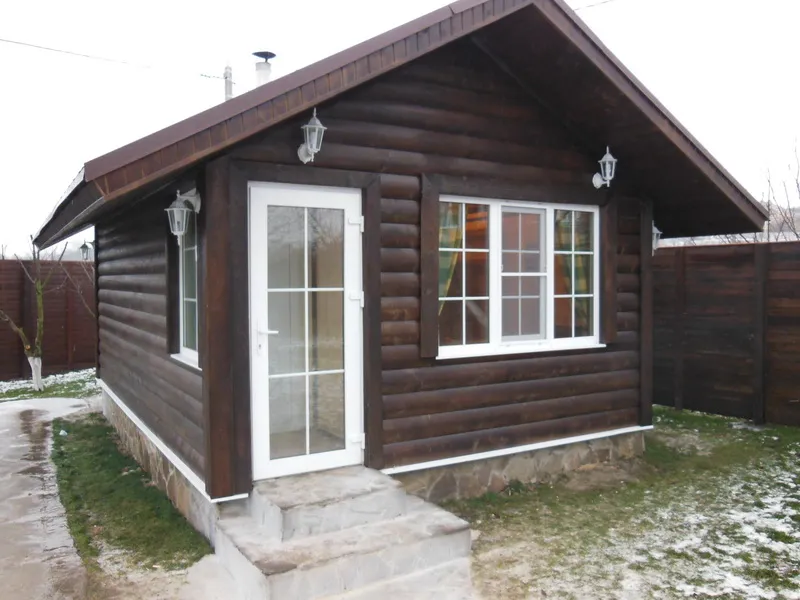

Красиво смотрится обшивка блок-хаусом, имитирующим бревно.

Для внутренних работ универсальным потолочным, стеновым материалом считается вагонка. Ей удобно обшивать парилку, предбанник. Вагонка не нагревается, удобна в монтаже. Для отделки душа выбирают керамическую плитку или древесину влагостойких пород.

Запрещено красить, покрывать лаком отделку в парной, иначе при нагреве она начнет выделять токсичные вещества, которые несут вред для здоровья.

Допускается применять влагостойкий гипсокартон для обшивки стен в раздевалке. Для этих же целей подойдут плиты ОСБ, МДФ.

Подробнее порядок внутренней обшивки бани приведен в разделе ниже.

Наружная отделка стен.

В качестве ветрозащиты в проект заложены плиты Isoplaat 25 мм. Они также служат дополнительным слоем утепления и придают каркасу дополнительную жесткость. Плиты крепятся к стойкам каркаса саморезами. Если есть желание сэкономить, то вместо плит можно использовать ветрозащитную плёнку.

Поверх плит вдоль стоек гвоздями прибивается контробрешетка из брусков 40х40. По обрешетке монтируется вагонка на саморезах. Финишное покрытие вагонки фасадным маслом с воском с лёгкой коричневой тонировкой:

Для защиты от проникновения мышей снизу по периметру контробрешетки крепится стальная сетка с мелкой ячейкой.

Стропила.

Для монтажа стропильной системы устанавливается временный ригель из доски 50х150(Н) мм на стойках посередине боковых стен и внутренней стены. В вертикальном положении фиксируется укосинами:

На ригель укладываются стропила из доски 50х150(Н) мм. Стропила обработать антисептиком 2 раза. Крепить стропила к обвязке стальными уголками на саморезах (5х50 мм).

В местах опирания стропил на обвязку стен в стропилах сделать запилы:

В коньке смежные стропила скрепить между собой накладками из фанеры или стальных пластин на саморезах:

После этого демонтируется временный ригель.

Потолок в комнате отдыха и в парной в данном проекте сделан на разных уровнях. В парной потолок на высоте 2,2 м, а в комнате отдыха на высоте 3 м:

Чем выше потолок в комнате отдыха, тем больше там пространства и воздуха, что будет более благоприятно для отдыха. Основой потолка являются затяжки стропил. Выполнить их из доски 50х150 (Н) и крепить к стропилам болтами М10 и 2 гвоздями 100 мм.

Вот затяжки над комнатой отдыха:

Вот затяжки над парной. Они монтируются поверх перемычек между стропилами, устанавливаемых на верхнюю обвязку каркаса стен:

Затем устанавливаются стойки фронтовов из доски 50х100. Сверху они прибиваются к стропилам:

Монтируем мансардную крышу

В качестве примера рассмотрим, как построить мансардную крышу, так как она позволяет при минимальном увеличении финансовых затрат получить практически полноценный второй этаж. Если вас интересует строительство двускатной крыши или вальмовой (шатровой), ознакомьтесь с другими статьями на нашем портале.

Для мансардной кровли понадобятся следующие материалы:

  • брус 100х150 мм для стоек;
  • доски 150х50 мм для стропил;
  • доски 150х20 мм;
  • рейки;
  • супердиффузная мембрана;
  • кровельный материал.

Работа начинается с установки опорной конструкции. Для каждой стропильной фермы устанавливаются две стойки, которые сверху соединены балками. Т.е. под каждой стропильной фермой располагается П-образная несущая конструкция.

При монтаже опорной конструкции необходимо правильно определить положение стоек. Так как стойка с нижним стропилом и мауэрлатом (балкой перекрытия) образует прямоугольник, расстояние от стены до стойки зависит от высоты мансарды и угла наклона нижнего стропила. Зная угол наклона стропила и высоту стойки (определяет высоту мансардного помещения), вы можете рассчитать на каком расстоянии от края устанавливается стойка по теореме Пифагора, т.е. вам необходимо узнать длину меньшего катета.

Каркас для крыши бани

Стойки закрепите на обвязке и балках перекрытия саморезами и уголками. Кроме того, укрепите их раскосами. Затем соедините обе стойки балками. По такому принципу установите П-образные детали на всех балках перекрытия. Все получившиеся несущие элементы соедините по краям прогонами, как показано на схеме выше.

Теперь можно установить нижние стропила. Снизу они зарезаются и крепятся к обвязке, а сверху – к прогону, в котором предварительно пропиливаются пазы. Далее нужно закрепить стойки по центру перемычек П-образных деталей. Высота стоек определяет угол наклона верхний стропил. Все стойки свяжите коньковым прогоном.

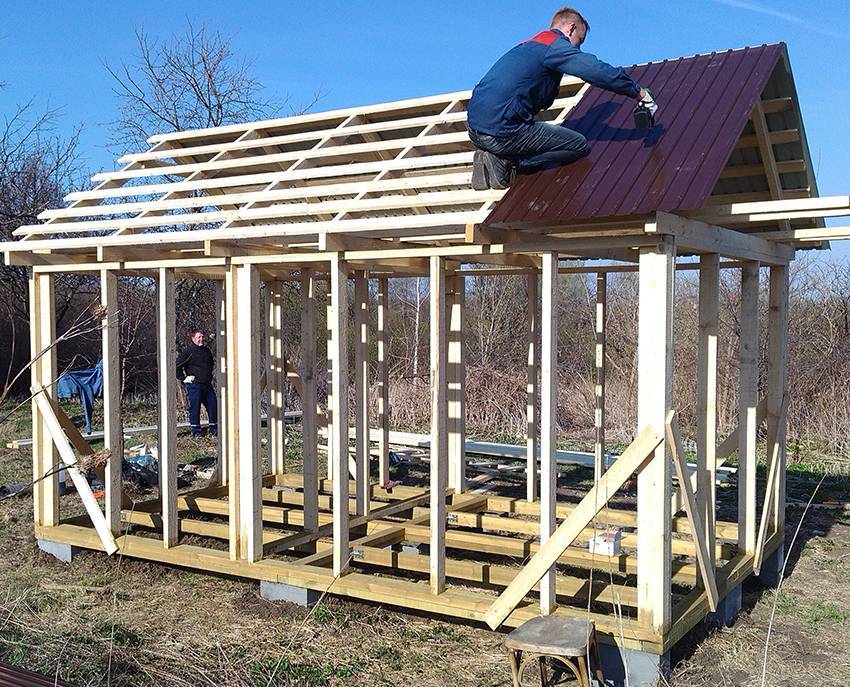

В завершение работы над каркасом мансарды установите верхние стропила, которые опираются на нижний и коньковый прогоны. Предварительно в прогонах пропилите пазы под стропила. Сразу же выполните гидроизоляцию крыши – закрепите на стропилах супердиффузную мембрану степлером. Поверх скоб наклейте специальную самоклеящуюся ленту, которая обеспечит герметичность соединения. Учтите, что полотна мембраны должны перекрывать друг друга сантиметров на 20–25.

Поверх стропил обязательно закрепите рейки, которые будут служить контробрешеткой. Затем перпендикулярно рейкам закрепите доски 150х20 мм. Что касается шага обрешетки, то придерживайтесь рекомендаций производителя кровельного материала, который вы приобрели для бани.

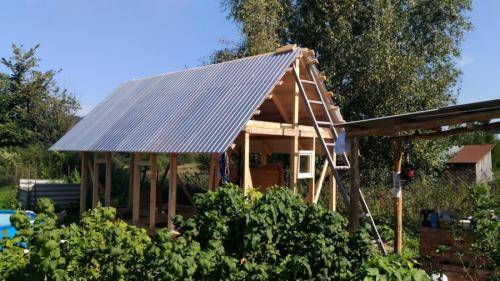

Поверх обрешетки монтируется кровельное покрытие по стандартной схеме – листы материала обязательно должны перекрывать друг друга вдоль и поперек. Шурупы или гвозди располагаются на гребне волны.

Сделай сам каркасная баня своими руками. Каркасная баня: пошаговая инструкция, как построить и своими руками типовой проект

Конструкция каркасной бани не относится к архитектурным изыскам. С ее возведением справится любой хоть немного смыслящий в строительстве человек. А если нет нужных знаний и навыков – можно заказать строительство каркасной бани под ключ. Для нее не требуется выливать мощный фундамент, стройматериалов на нее нужно намного меньше, чем на кирпичную или на деревянную из бруса либо оцилиндрованного бревна.

Какого-либо замысловатого и дорогостоящего проекта также не требуется. Минусы тоже есть – подробно о преимуществах и недостатках каркасных бань речь пойдет дальше в статье.

Преимущества и недостатки

Перед проверенным веками вариантом из рубленой древесины каркасная баня обладает следующими достоинствами:

  • очень большая скорость возведения;
  • возможность строительства бани и зимой, и летом;
  • нет усадки при высыхании древесины;
  • относительно малые финансовые затраты на материалы при строительстве;
  • возможность скрыть проводку и трубы в стене;
  • разнообразные варианты финишной отделки.

Большим минусом каркасной бани является ее горючесть. Вагонка воспламеняется достаточно легко и горит очень быстро, поэтому при эксплуатации каркасной бани необходимо строго соблюдать меры пожарной безопасности.

Важные особенности при возведении каркасной бани

Каркасная баня подразумевает качественную теплоизоляцию. В качестве теплоизоляционного материала подойдет минеральная вата, либо базальт, подойдет также утеплитель из стекловолокна.

Немаловажным моментом является пароизоляция. В дождливую погоду, и зимой во время снегов, влага попадает внутрь бани через щели, образуя конденсат внутри каркаса, а также на стенах и потолке. Чтобы справиться с этой неприятностью, применяют гидро- и пароизоляцию.

Между внутренней обшивкой стен бани и теплоизоляционным слоем прокладывают паробарьер. Рубероид для этих целей не подойдет – как только баня будет нагреваться, он будет издавать характерный неприятный запах. Лучше использовать пергамин.

Древесину для бани нужно отбирать хорошо просушенную, поскольку при усыхании древесина уменьшается в объеме, и появляются щели. Оптимальный вариант для бани – лиственница, осина либо липа.

Пошаговая инструкция по возведению каркасной бани своими руками

Начинается все, как водится, с проекта. После принятия решения о месте строительства, следует изучить почву для определения, какой будет нужен фундамент, в зависимости от типа почвы.

На схеме нужно сразу предусмотреть все коммуникации – воду, электричество, а также вентиляционную систему. Сразу стоит продумать, какой материал будет применяться в качестве кровли.

Фундамент для бани

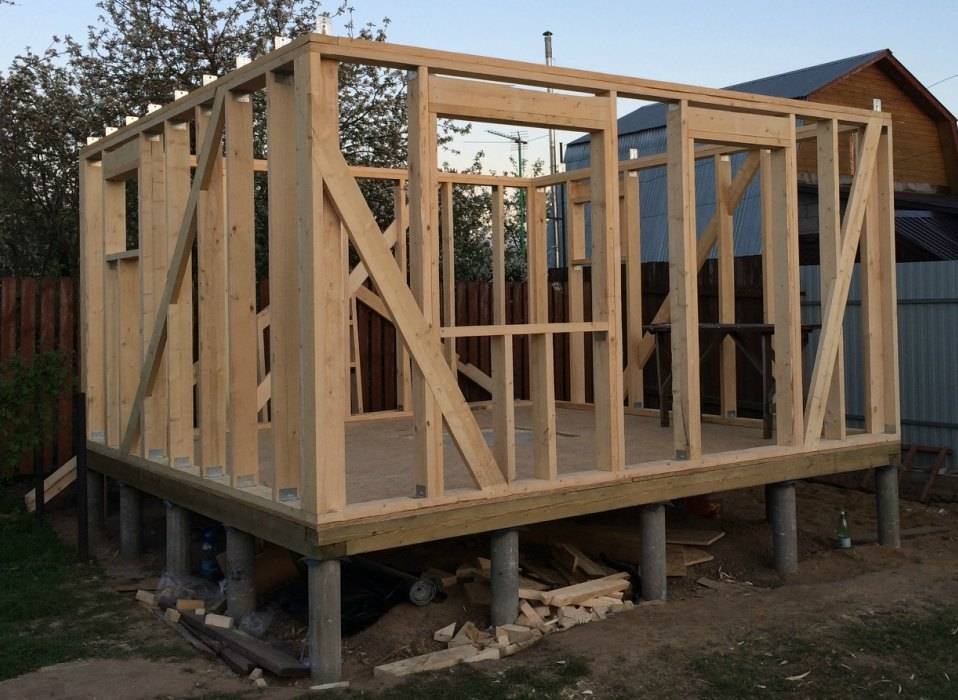

Поскольку строение будет достаточно легким, ленточный фундамент для каркасной бани необязателен. Можно вполне обойтись столбчатым фундаментом.

Для этого понадобятся асбестоцементные трубы длиной 4 метра и диаметром 100 мм. Трубы режут пополам, под них бурят в земле отверстия полутораметровой глубины и диаметром 200 мм. Трубы вкапывают и заполняют бетоном.

В качестве обвязки применяют обработанную фунгицидным составом доску сечением 100х50 мм, которой выкладывают наружный периметр. При укладке обвязки необходимо придерживаться горизонтального уровня, при необходимости подкладывая под края обвязочной доски толь в несколько слоев.

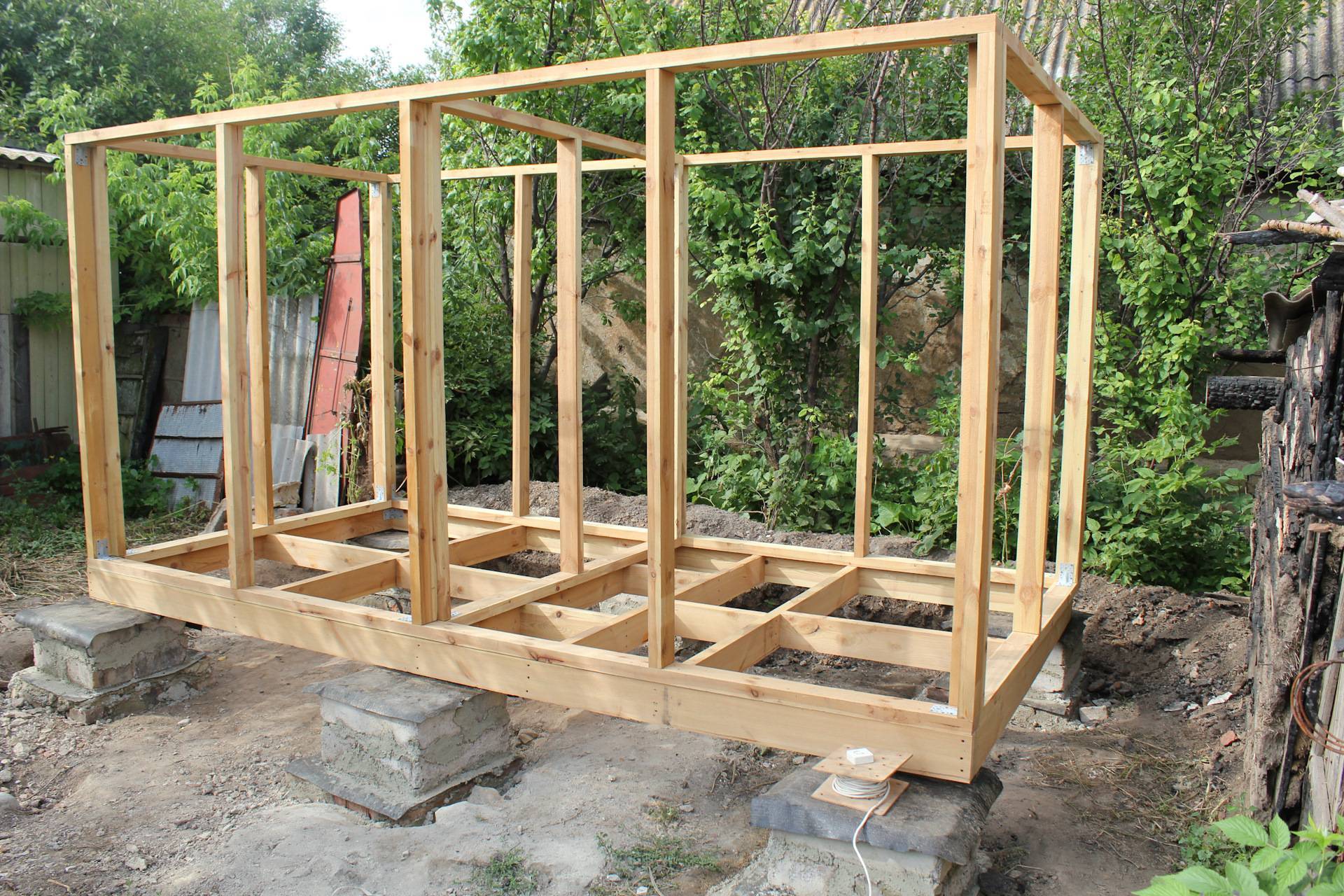

Стены

Следует придерживаться равного расстояния между осями, ориентировочно 60 см при отсутствии стыковки с другими стенами, а также при отсутствии дверных или оконных проемов в стене.

Если же планируется примыкание стен или проемы – расстояние между стойками делают 40 см. Рядом с рамой ставится дополнительное ребро. Монтаж идет от углов, начиная со стены, сообщающейся с обвязкой. Обшивку производят после полной сборки каркаса.

Крыша

Сборка стропильных конструкций производится для удобства на земле, после чего их подымают и крепят над соответствующими им стойками. На балки для удобства кладут временный настил из 50 мм доски.

Следует делать вентилируемую кровлю во избежание гниения стропил. В качестве кровли применяют, как правило, профнастил и ондулин.

Обшиваем стены – завершающий этап

Для обшивки стен с наружной стороны лучше всего использовать OSB-4 толщиной 12-15 мм. Листы нужно нарезать так, чтобы края ложились на стойку. Висящих краев быть не должно. В местах расположения оконных и дверных проемов необходимо сделать вырезы, воспользовавшись электролобзиком или ножовкой.

Для крепления листов используйте фосфатированные саморезы длиной 60-70 мм. Расстояние от края листа до шурупа должно составлять 10 мм. Шаг крепежей по краям не должен превышать 150 мм. По центру листов шаг шурупов можно увеличить до 300 мм.

Обшивка стен

Между краями листов обязательно обеспечьте расстояние около 5 мм, т.е. так называемый деформационный шов. Если его не сделать, листы обшивки могут деформироваться в результате температурного расширения. Все швы нужно заполнить монтажной пеной.

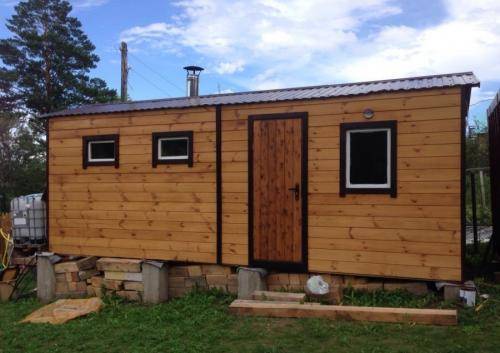

Точно также обшейте фронтоны строения. Затем стены можно отделать любыми «сухими» фасадными отделочными материалами, такими как вагонка, сайдинг, термопанели и т.д. С внутренней стороны обшейте стены вагонкой. Если вы не знаете, как крепить к стене вагонку, прочитайте статью, посвященную данной теме.

Вот и все основные моменты каркасного строительства. Даже если вы новичок, возвести коробку небольшой бани вы сможете за одну-две недели.

Каркасные бани под ключ

Строительные компании предлагают проекты каркасных бань различного размера и дизайна, содержащие все необходимые элементы — предбанник, моечную и парную. В комплектацию может входить веранда, терраса, балкон или эркер. Заказывая каркасную баню под ключ, можно быть уверенным, что:

  • Проект будет адаптирован к условиям конкретного земельного участка: при необходимости будет проведено геологическое исследование.
  • В стоимость строительства включена доставка и разгрузка материалов.
  • Фундамент построят с учетом характеристик грунта.
  • При возведении будут использоваться экологически чистые строительные материалы.
  • Конструкция надежно утеплят и защитят от влажности.
  • Работы будут выполнены в оговоренные сроки (по договору).


Проект каркасного дома бани – мансардный этаж бани подходит для обустройства комнаты отдыхаИсточник forvardplast.ru

Результатом заказа под ключ станет баня, полностью готовая к эксплуатации. К дополнительным бонусам, существующим во многих компаниях, относится:

  • Возможность рассрочки. Позволяет планировать расходы семьи.
  • Прямое сотрудничество с поставщиками пиломатериалов. Это позволяет удерживать цены на доступном уровне.
  • Подарок. При заказе под ключ некоторые работы (установка печи, проводка электрики) выполняются бесплатно.

Часто возникающие вопросы

Каркасная баня относится к альтернативным вариантам конструкции. Поэтому, при выборе или обустройстве сооружения часто возникают сомнения в правильности тех или иных действий. У большинства неподготовленных людей возникают однотипные вопросы, на которые лучше ответить заранее:

Можно ли вывести избыточную влажность с помощью естественной вентиляции?

Естественная вентиляция нестабильна, так как зависит от множества внешних факторов — погоды, климатических и метеорологических условий. Результат может оказаться в равной степени весьма эффективным или совершенно неработоспособным. Если есть возможность, следует использовать принудительную вентиляцию.

Какой теплоизолятор лучше?

Для стен каркасной бани обычно выбирают минеральную вату. Она несколько уступает пенополистиролу или пенополиуретану, но полностью безопасна в пожарном отношении, что становится решающим аргументом.

Чем оформить пол каркасной бани?

Здесь могут быть разные варианты. Оптимальный вариант — изготовление тонкой бетонной стяжки с уклоном к системе слива воды, и укладка плитки. Это поможет исключить утечки тепла, появление сквозняков.

Какая профилактика требуется для каркасной бани?

Необходимо контролировать состояние наружной обшивки, а также проверять герметичность тепло- пароизоляции внутренних помещений. Если отсечка стен от контактов с влагой герметична и надежна, сооружение будет служить достаточно долго.

Что выгоднее, приобрести готовый набор или построить баню самостоятельно?

Готовые каркасные бани необходимо собирать. Кроме того, пользователь привязан к предлагаемым размерам и конфигурации помещения. В результате, общая сумма расходов получается вдвое больше, чем при самостоятельном строительстве. Поэтому, готовые бани приобретаются только обеспеченными людьми, не желающими отвлекаться на решение вопросов строительства.

Фундамент для бани своими руками: пошаговая инструкция для разных его типов

Разные типы фундамента подразумевают различные технологии их заложения. Рассмотрим каждый из них.

Рекомендуем также ознакомиться со следующими нюансами банных фундаментов:

Ленточный фундамент для бани своими руками

Ленточный может быть мелкозаглубленным и с полной глубиной заложения. Разница между ними обычно в глубину промерзания грунта. То есть подошва первого на 20 см ниже уровня плодородного слоя, а второго — на те же 20 см ниже уровня промерзания грунта в данной местности.

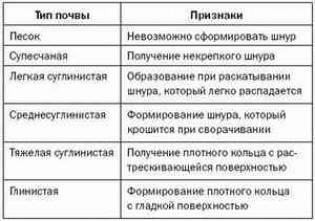

  1. Начинать следует с геологического исследования участка. Сегодня геологи предлагают и недорогие (частичные) варианты. От их выводов зависит, можно ли делать мелкозаглубленный фундамент. Они дадут добро в случае, если грунт сухой, малоподвижный, с небольшой глубиной промерзания.

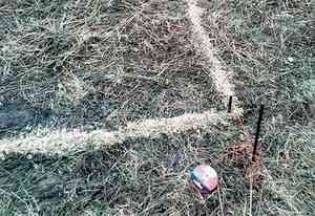

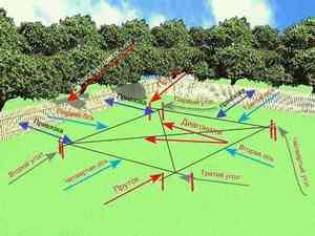

  2. Разметка. Прежде чем приступать к ней, сначала надо убраться на участке и снять плодородный слой почвы на пятне застройки. Добавьте к стоимости фундамента работы бульдозера, если неровности окажутся велики. В итоге должна получиться ровная площадка, разность высот которой проверяется гидроуровнем.

    • После этого с помощью теодолита или простейших знаний геометрии размечается внутренний контур будущей бани. Линии образуются строительными нитками, натянутыми между колышками. Перед переходом к внешнему контуру стоит обязательно сверить длины диагоналей — они должны быть равны.
    • Второй (внешний) контур размечается по ширине фундамента, которая равна толщине будущих стен плюс 10 см.
    • Последними размечаются внутренние перегородки и фундамент для печки (если решили ставить каменную или железную печь).
  3. Траншея. Выкапывая траншею, нужно добавить с каждой стороны по 10 см — это прибавка под будущую опалубку. Конечно, мелкий фундамент просто выкопать самому, а при значительной глубине заложения может понадобиться специальная техника, которую придется нанять. Добавьте еще 20 см на подушку из песка. На нем, кстати, экономить не стоит, он важен для будущей устойчивости фундамента.
  4. Опалубка. Обычно ее делают из обрезной доски, которую, кстати, после разборки можно использовать для создания обрешетки кровли или найти другое применение. Вместо обрезной доски допустимо использовать влагостойкую фанеру.

Монтаж опалубки ведется прямо на участке. Минимальная высота ее стенок над уровнем земли 30 см. Старайтесь забивать гвозди в одну сторону — это облегчит потом разбор конструкции. А для того, чтобы опалубка стояла неподвижно, нужно еще сделать распорки для противоположных щитов.

Внутрь стоит постелить полиэтилен и закрепить его на бортах опалубки степлером.

5. Армирование. Для него используются стальные прутья с диаметром 12 мм и желательно с антикоррозионным покрытием. Первым делом в дно траншеи вертикально вбиваются прутки арматуры, которые должны быть ниже бортов опалубки на 5 см. Вбиваются они в два ряда, с шагом 50 см и отступом от каждого борта в 5 см.

Следом кладутся горизонтальные прутки, но они не должны касаться дна. Высота над дном траншеи 7-10 см. Для этого под них временно подкладывают кирпичи. Затем вертикальные и горизонтальные прутки соединяются вязальной проволокой.

Второй ряд горизонтальных прутков должен быть на 6-8 см ниже обреза будущего фундамента. Для крепления снова используется вязальная проволока (сварка не рекомендуется).

6. Заливка. В большинстве случаев рекомендуется брать цемент М-500. В зимнее время заливку ленточного фундамента лучше не проводить, но если нет другого варианта, то придется добавить в бетон пластификаторы (жидкое мыло или средство для мытья посуды в количестве 200 мл на один замес бетономешалки), а потом позаботиться об утеплении застывающего бетона.

Рецепт раствора: цемент (1 часть), песок (3 части), щебень средний и мелкий (5 частей). Фракции щебня: 60-70% среднего и 40-30% мелкого.

Сначала смешайте ингредиенты всухую, потом добавьте воду в количестве 0,5 от доли цемента.

Заливку вести желательно в один прием. Если нет возможности, то минимально нужно заливать 20 см раствора.

Следующий этап — выгонка воздуха. Для этого нужно штыковать (протыкать куском арматуры) раствор и постукивать по стенкам опалубки. Но лучше воспользоваться строительным вибратором.

Снимают опалубку через 3-7 дней, а потом оставляют фундамент на 3 недели для окончательного застывания. В жару его нужно поливать водой 2-3 раза в день и закрывать от солнца, в холод или дождь — закрывать пленкой. Через 28 дней после заливки ленточный фундамент для бани будет готов к возведению стен.

Просохший фундамент нужно сразу же гидроизолировать, например, битумной мастикой и рубероидом.

Плюсы и минусы каркасных бань

Каркасные бани представляют большой интерес благодаря несомненным преимуществам перед другими конструкциями:

  • Экономичность. Стоимость 1 м? ниже за счет меньших трудозатрат и стоимости материалов (начинается от 5 тыс. руб.).
  • Срок строительства. На возведение каркасной бани тратится в 3 раза меньше времени, чем на баню из бруса (тем более, из кирпича); монтаж (вместе с отделкой и утеплением) занимает 20-40 дней (в зависимости от сложности работы) и может проходить в любое время года.
  • Эксплуатация. Баню можно использовать по назначению сразу после постройки.
  • Теплоизоляция. Баня из каркаса быстро растапливается и хорошо удерживает тепло в любое время года.
  • Надежность. Срок службы постройки, возведенной без технологических промашек, составляет от 10 до 20 лет.
  • Экология. Баня поддерживает комфортный микроклимат и безопасна для здоровья.


Каркасная конструкция радует владельцев в любую погодуИсточник it.aviarydecor.com

К особенностям проектов каркасных бань относят:

  • Облегченный фундамент. Готовая конструкция обладает небольшим весом, поскольку требует древесины в 1,5-2 раза меньше, чем постройки из бруса или бревна. Это позволяет использовать столбчатый или малозаглубленный фундамент.
  • Утеплитель. Правильно подобранный утеплитель способствует энергосбережению; каркасная баня удерживает тепло не хуже брусовой.
  • Архитектуру. Особенности технологии позволяют создавать разнообразные планировочные и фасадные решения (с верандой, мансардой).
  • Размещение. Каркасную баню можно поставить на проблемном участке (с высоким уровнем грунтовых вод, в подтопляемом месте).

К отрицательным сторонам относятся:

  • Расходы на утеплитель и отделку. Составляют значительную часть стоимости конструкции, но экономить на них нельзя. Дешевая минеральная вата не обеспечит качественное утепление, пенопласт пожароопасен.
  • Усадка. Процесс усадки может продолжаться до 2 лет (если при строительстве использовалась древесина естественной влажности); при этом велика вероятность повреждения отделки (штукатурки или декоративных панелей). Практически незаметной усадкой обладает древесина камерной сушки, но ее применение обойдется дороже.


Фото проекта каркасной бани – современная интерпретация традиционной постройкиИсточник artmetall.ua
