Стены гаража – как их собрать
Скелет гаража может собираться из дерева либо метала. Самый дешевый вариант – это сделать каркасный гараж своими руками из деревянных оснований. Но такой материал горюч и для некоторых это может быть большим минусом. Поэтому, чтобы уменьшить возможность воздействия огня на деревянную конструкцию, все используемые доски необходимо пропитывать огнеупорными материалами. Также не помешает деревянные бруски покрыть антисептиком. Это придаст дополнительную защиту от влаги и гниения.
Наиболее огнеупорным и долговечным материалом является металл. Несущие конструкции, сделанные из железного профиля, наиболее высокопрочные. Их соединения не просто скрепляются болтами, а еще и свариваются, что наиболее надежно. Каркасный автогараж подобного вида вынесет всякий напор ненастья. Поэтому машина будет под отличной защитой.
С точки зрения финансовых возможностей более подробно предлагаем рассмотреть самый доступный вариант строительства. Чтобы сделать основу для конструкции стен деревянного гаража, потребуется уложить стартовый брусок на фундамент. Предварительно он должен быть покрытым гидроизоляционным материалом. Производить крепеж брусьев необходимо при помощи саморазжимающихся анкеров. Размещать их лучше с шагом 1–1,5 м. Для подобной нижней обвязки подойдут доски размером 100х50 мм.
Рекомендуется делать шаг в 120 см между стойками. Их можно крепить при помощи предварительно подготовленных пазов. Можно обойтись и без них, тогда крепление происходит гвоздями либо саморезами 70–90 мм. Для придания конструкции прочности необходимо в углах сделать диагональные связи, установить перемычки и закрепить верхний обвязочный деревянный пояс. При длине стойки в 3 м рекомендуется сделать средний пояс на высоте 1,5 м. Это усилит конструкцию и упростит дальнейшую обшивку стен.
Чтобы удержать тяжесть конструкции ворот, место въезда обязано должно иметь усиленные детали. В любом из просветов гаражных ворот необходимо поставить усиленную опору. Рекомендуется обрабатывать биозащитными составами и антипиранами перед установкой деревянной конструкции.
Гараж на столбах без фундамента. 11 полезных ФОТО строительства
Установка крыши, пола, ворот
- Стропильное накрытие требует доску толщиной 40мм., а размер шага между стропилами 0,5-1м., оно варьируется исходя их обилия снегопадов в районе. На верхний брус укрепляют перекрывающие балки из доски 40мм. используя нагеля, далее устанавливаются друг к другу под углом стропильные ноги, их укрепляют подкосами и затяжками;
- Гидроизоляционный материал укладывается на стропила, а сверху из древесины толщиной 20мм. устанавливается обрешётка с шагом 0,5м.;
- Используя доску толщиной 40мм. выполняется перекрытия пола, укладывая доску на заранее приготовленную обрешётку из бруса;
- Каркас для ворот изготавливается из бруса 10х10см. усиливая для надёжности уголками из металла и укрепляя шпонками. Чтобы конструкция имела жёсткость, дополнительно укрепляют поперечными стяжками. После чего необходимо обработать двумя слоями антисептика и далее осуществлять обшивку.
Преимущества и недостатки
Каркасные гаражи считаются востребованными конструкциями, что обусловлено многочисленными преимуществами. К ним относится:
- невысокая стоимость строительства;
- выполнить все работы может даже новичок своими руками;
- материалы, применяемые во время строительства, являются доступными, поэтому их можно купить на рынке или в любом строительном магазине;
- для обшивки созданного каркаса можно пользоваться разными материалами, представленными профнастилом, сэндвич-панелями или аналогичными материалами;
- во время работы можно хорошо утеплить строение, поэтому оно будет теплым даже в зимнее время года;
- не требуется пользоваться какими-либо специфическими и дорогостоящими инструментами;
- даже без опыта работы можно получить готовую конструкцию буквально за две недели.
Процедура создания гаража заключается в создании каркаса, который далее обшивается разными подходящими материалами. Построить каркасный гараж своими руками можно из деревянных реек или металлических профилей. Такая конструкция имеет и некоторые недостатки. Например, если используется для создания каркаса древесина, то получается легко возгораемый объект. Дополнительно внутри помещения люди редко чувствуют себя комфортно. Деревянные строения обладают коротким сроком службы, если периодически элементы из дерева не будут обрабатываться разными защитными составами.
Формирование ленточного фундамента
Процедура его создания делится на следующие этапы:
территория, подготовленная для строительства, расчищается от разного мусора и ненужных элементов; наносится разметка, для чего нужно ориентироваться на ранее созданный проект; в каждом углу устанавливаются колышки, обладающие хорошей прочностью; расстояние между колышками должно точно соответствовать тем сведениям, которые имеются в ранее созданном проекте; правильность замеров определяется с помощью лазерного уровня; между колышками натягивается прочная бечевка; по разметке делается траншея, глубина которой равна примерно половине метра; важно убедиться, что стенки траншеи не отклоняются по вертикали и горизонтали; устанавливается опалубка, формируемая из обрезных досок или фанеры; на дне делается подушка из гравия и песка; в опалубку укладывается арматура; заливается конструкция качественным бетонным раствором, созданным непосредственно перед проводимыми работами;
После заливки нужно выровнять поверхность по горизонтали, после чего бетон укрывается полиэтиленом. Высыхает раствор примерно в течение трех дней, после чего можно приступать к последующим работам. Если разобраться в том, как построить каркасный гараж, то даже новичок легко справится со всеми этапами.
Подходящее место для каркасного гаража: выбор и подготовка площадки
Перед тем как приступить к строительству каркасного гаража, необходимо выбрать подходящее место под его размещение и подготовить площадку. Корректный выбор места и правильная подготовка позволят обеспечить долговечность и безопасность конструкции.
Для начала, определите, где будет находиться гараж на вашем участке. Разместите его так, чтобы он не загораживал доступ к другим построенным или планируемым объектам, не мешал движению автомобилей и имел удобный подъезд. Также учтите особенности ландшафта и освещенности местности. Избегайте использования темных участков, склонов и низин, где может скапливаться вода.
После выбора места для гаража, следует приступить к подготовке площадки. Основной этап – это устройство фундамента. Подготовьте площадку, удалите с нее растительность, корни и камни. Затем выкопайте ямы под фундаментные блоки или сваи. Глубина и размер ям зависит от характеристик почвы и выбранного типа фундамента. Удалите грунт с площадки до тех пор, пока не достигнете уровня нижней границы фундамента.
После удаления грунта, выполните выравнивание площадки, используя специальные распорные доски или рейки. Проверьте горизонтальность и уровень площадки с использованием специального уровня. При необходимости, внесите поправки, чтобы обеспечить абсолютно ровную поверхность.
Затем необходимо установить фундаментные блоки или сваи в ямы. Выровняйте фундамент, используя уровень и контрольную веревку. При необходимости, подложите дополнительные материалы для выравнивания блоков или свай. Закрепите фундаментные блоки или сваи в ямах, заполнив их бетоном. Оставьте бетон на время для полного застывания и закрепления фундамента.
Выбор технологии строительства
Из бревен
Главное, подобрать оптимальную технологию строительства и выполнить все этапы в точном соответствии с выбранным типом постройки.
Наиболее распространены две технологии строительства гаражей из дерева: по каркасной технологии и из оцилиндрованных бревен.
Отдавать предпочтение строительству бокса для машины по бревенчатой технологии необходимо, если основное здание, дом или дача, построены из аналогичного материала. Каркасное сооружение обойдется дешевле, к нему проще подобрать материалы, и значительно сократится время на строительство. Кроме этого, гараж из деревянного каркаса снаружи можно отделать любыми подходящими к стилю загородного дома фасадными материалами сразу после возведения строения или через какой-то промежуток времени.
Металлический гараж своими руками: общая информация
Выбираем материал
Итак, начнем с вопроса, из какой профтрубы сделать гараж. Для сооружения небольшой гаражной конструкции можно использовать трубы сечением 40х40 или 40х20 мм. Нет смысла приобретать другие профили, потому что эти размеры гарантируют высокую прочность и несущую способность возводимой конструкции.
Для облицовки гаража лучше использовать материал с хорошими прочностными характеристиками. Оптимальный вариант – профнастил: для стен подойдет марка МП-35 (с полимерным декоративным покрытием), для крыши НС35 или Н75. Толщина листом не должна быть меньше 0,5 мм.
Каркас гаража из профильной трубы может быть разборного типа или неразборного. В первом случае все крепежные стыки соединяются с помощью болтового соединения. Во втором для крепления применяют электросварку.
Труба профилированная 40х20 ммИсточник infoyar.ru
Что выбрать — дерево или металл?
Поскольку гараж — постройка типовых размеров (3х6х2.5), и крыша у него чаще — односкатная, об особой прочности каркаса заботиться не стоит.
А вот для гаража на 2 машины, да ещё с рабочим местом, для несущей нагрузки лучше выбрать как основу профиль для каркасного гаража с антикоррозийным покрытием.
Правда, ещё надо учитывать архитектурный стиль всей застройки участка, чтобы гараж не выбивался из общей картинки. Каркасная технология, при любом каркасе, позволяет сохранить внешнее сходство построек, подобрав соответствующий отделочный материал для облицовки.
Залогом долговечности задуманной конструкции будет правильно выбранное место, с учётом уровня грунтовых вод, климата, соседства с коммуникациями. К периоду проектирования относится определение типа строения, въездной зоны, способа открывания ворот.
- Каркас деревянного гаража — особенности:
- выполняется из клеёного бруса или оцилиндрованного бревна, или того и другого вместе; в работу идут доски и рейки с допустимой влажностью не более 18%;
- используют линейные конструкции 3-х видов: доска 100х50мм — для нижней обвязки; брус 100х100мм — для углов, стропил и перекрытий; брусок 50х50мм — для продольных элементов;
- в процессе установки, каркас гаража из бруса требует временной фиксации стоек;
- для усиления жёсткости стойки укрепляются перемычками с соединением саморезами на металлический уголок; количество таких распорок корректируется видом листового материала для отделки;
- оцилиндрованное бревно как дорогостоящий материал используют при возведении гаража только для нижней обвязки, и то, если все остальные постройки на участке бревенчатые; чаще в таких случаях облицовку делают из блок-хауса (имитация бревна), что создаёт иллюзию бревенчатой стены;
- основой гаража из деревянного каркаса будет плитный фундамент, который может служить черновым полом;
- односкатная крыша (с наклоном назад) поверх деревянной обрешётки покрывается досками под рубероид, шифером, профнастилом, металлочерепицей;
- каркасный гараж из дерева пропитывается антисептиками и антипиренами.

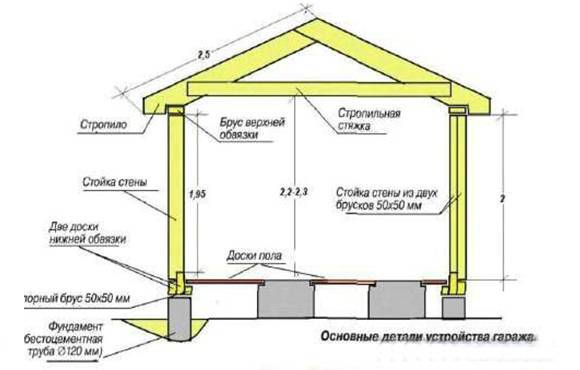

Деревянный каркасный гараж — чертежи:
Металлический каркас для гаража — особенности:
- выполняется из профильной трубы 2-х видов: 40х20х1 мм — для нижней и верхней обвязки, стоек, стропил 2-скатной крыши; 20х20х1,5 — для горизонтальных элементов;
- каркас собирают с помощью болтов и нагелей (соединение — каждые 1,5 метра), лучше воспользоваться сваркой;
- для надёжности крыши увеличивают частоту стропильных элементов и ригелей;
- стойки каркаса укрепляют укосами (внизу, вверху, посередине);
- над въездом устанавливают дополнительную балку для подъёма металлических ворот;
- фасадная облицовка и крыша делаются из профнастила С10; лист укладывается внахлёст, крепится саморезами;
- чтобы получить теплый каркасный гараж используют пенополистирол, лучше — минеральную вату;
- внутренняя отделка каркасного гаража из металлопрофиля выполняется на усмотрение владельца: гипсокартон, вагонка, сайдинг; для заделки стыков продаются отделочные детали;
- при любом покрытии двухскатной крыши (металочерепица, ондулин, профнастил) делается широкий конёк из листового металла;
- совокупность массы конструкции и автомобиля требуют надёжного фундамента со стяжкой; по углам в бетон закладываю анкеры для крепления обвязки каркаса.

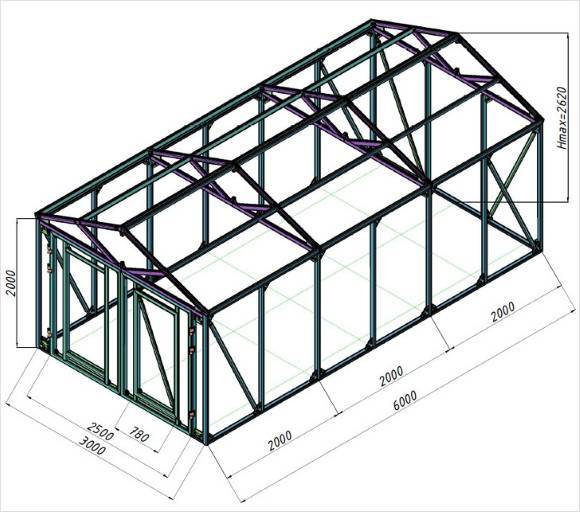

Металлический каркасный гараж — чертежи:
Если деревянный каркас собирается быстрее и легче, то каркас гаража из металлического профиля будет прочнее и долговечней. Кроме того, в отличии от каркаса гаража из бревен, он пожаробезопасен и не поддаётся гниению, а от коррозии его может защитить специальное покрытие, оцинковка или покраска.
Отделка и утепление каркасного гаража
Перед началом отделки необходимо утеплить стены и потолок гаража. Для этого чаще всего используется минеральная вата или пенопласт, которые обеспечивают хорошую теплоизоляцию и звукоизоляцию.
Отделка стен
Один из самых популярных способов отделки стен каркасного гаража – внутренняя обшивка гипсокартоном. Гипсокартонные листы легко монтируются на металлическую раму гаража и могут быть покрыты штукатуркой, покраской или обоями. Такая отделка придает гаражу аккуратный и презентабельный внешний вид.
Для улучшения звукоизоляции стен можно применить звукоизоляционные материалы, такие как звукоизоляционные панели или звукоизоляционные шпатлевки. Они помогут избежать проникновения шума извне и создать более комфортную обстановку в гараже.
Отделка потолка
Для отделки потолка каркасного гаража можно использовать гипсокартонные листы или пластиковые панели. Гипсокартон обеспечит хорошую звукоизоляцию и позволит легко скрыть проводку и другие коммуникации. Пластиковые панели обладают высокой влагостойкостью и легко монтируются, что делает их прекрасным вариантом для отделки потолка.
Для достижения лучшего эффекта стоит установить светильники или люстру, которые не только осветят гараж, но и создадут уютную атмосферу.
При отделке и утеплении каркасного гаража важно учесть его целевое назначение и индивидуальные предпочтения владельца. В результате грамотной отделки и утепления гараж будет стать надежным местом для хранения автомобиля и обеспечит комфортные условия использования
Гараж из бруса – возводим самостоятельно
В технологии строительства «автодомиков» из бруса нет ничего сложного. Чертежи таких построек в достатке имеются в интернете, выбрать оптимальный для себя вариант можно буквально за пару минут. Гараж из бруса своими руками вы можете возвести, придерживаясь пошаговой инструкции.
Обустраиваете столбчатый фундамент. Очищаете площадку под гараж, удаляете с нее плодородный земляной слой, затем тщательно выравниваете место, где будет стоять новая постройка. При помощи бечевки и колышков определяете точки установки основы для гаража, затем делаете песчаную подушку под фундамент. Этот процесс прост – насыпаете строительный песок на грунт, поливаете его водой, трамбуете. В результате у вас должна получиться подушка примерно 20 см толщиной. На нее помещается слой рубероида. После этого начинается строительство кирпичных либо бетонных столбиков – по углам и через каждые 200 см вдоль стенок будущего гаража. Их заливают бетонным раствором, а затем гидроизолируют (после схватывания и засыхания смеси) мастикой на основе битума. Специалисты также советуют уложить на основу постройки два слоя рубероида.
Укладываете на фундаментные опоры закладной брус. Он выполняет функцию нижней обвязки. Крепление бруса производится по углам при помощи вставного либо коренного шипа. Можно использовать и другие способы фиксации, например, «в лапу».
Врезаете в нижнюю обвязку перекрытия пола – деревянные лаги. Делаются эти элементы из 4-сантиметровых досок (иногда используются бруски), которые ставят на торец. Дистанцию между лагами обычно выбирают в пределах 50–100 см
Обратите внимание – участки врубки досок в нижнюю обвязку требуется пропитать хорошим антисептическим составом. Он обеспечит качественную защиту мест соединения от влаги. Врезка деревянных лаг в нижнюю обвязку перекрытия пола
Врезка деревянных лаг в нижнюю обвязку перекрытия пола
Укладываете друг на друга все следующие ряды досок. Между собой они крепятся клиньями, сделанными из древесины твердых сортов. Такие клинья называют нагелями. Их вставляют в отверстия в брусьях, которые делают при помощи коловорота
Здесь важно добиться того, чтобы отверстия в разных изделиях совпадали. Клинья обязательно утапливают на пару сантиметров в брус
Необходимость этого обусловлена риском появления зазоров при усушке древесины
Необходимость этого обусловлена риском появления зазоров при усушке древесины.
Вставляете в верхний венец конструкции так называемые «стропильные ноги». На них можно монтировать крышу постройки. Для гаража, который не примыкает к дому или другому зданию, рекомендуется делать двускатную кровлю. В остальных случаях возводят односкатную крышу. Причем ее уклон следует выполнять на внешнюю стенку.
Крышу желательно накрывать выбранным кровельным материалом сразу же после окончания всех описанных работ. При необходимости настилают временное покрытие – специальные пленки-гидроизоляторы, которые имеют хорошую устойчивость против ультрафиолетового воздействия и высокую прочность.
Но лучше укладывать постоянный материал – металлочерепицу, профлисты, ондулин, шифер и так далее. Эти изделия монтируют на обрешетку. К ней они крепятся гвоздями либо универсальными саморезами.
Монтаж ондулина на обрешетку крыши гаража
Напольное покрытие в гараже чаще всего изготавливают из шпунтованных половых досок. К лагам их крепят все теми же гвоздями и саморезами. Не поленитесь обработать древесину на полу любым антипиреновым препаратом. Он надежно защитит покрытие от возгораний.
Строительство «автодомика» из бруса завершают обустройством въезда в него. Здесь вам даже не понадобятся сложные чертежи. Вам необходимо будет смонтировать на опорный брус доски толщиной 6 см. Саму опору врубают под углом 30–45° в закладной нижний брус.
Ворота в построенный самостоятельно гараж можно сделать и автоматическими подъемными, и двухстворчатыми распашными. Конструкция строения без труда выдерживает оба вида ворот, так как является очень прочной и надежной.
https://youtube.com/watch?v=LWU_U2W-3fQ
Опубликовано 01.06.2020 Обновлено 03.06.2020 Пользователем admin
Проектирование
Строительство дачного гаража – это всё равно строительство. Значит, строить нужно по правилам. А правила требуют начинать стройку с проекта. В нормальном проекте должно быть техническое задание, в котором в самом начале формулируется, что и зачем будет строиться.
Потом называются основные технические характеристики объекта: габаритные размеры, основной и дополнительные стройматериалы, способы соединения деталей, наличие или отсутствие отопления и сантехники.
В составе проекта изготавливаются чертежи общего вида гаража со всех четырёх сторон и сверху, сборочные чертежи крупных узлов, чертежи всех деталей. Это нужно для того, чтобы ещё на бумажной стадии продумать важные моменты технологии и заготовить все детали.
ФОТО: stroychik.ruОдин из чертежей проекта гаража с двухскатной крышей
Простой вариант на одну машину
Гараж, рассчитанный на одну машину, да ещё с односкатной крышей, действительно является самым простым вариантом строительства.
ФОТО: na-dache.proГараж с односкатной крышей на одну машину
В самом начале строительства надо определиться с типом фундамента. Каркасный гараж для одной машины является довольно лёгким сооружением, и для него нет никакого смысла делать мощный дорогой фундамент. Правда, вес имеет сам автомобиль, он стоит на полу гаража.
Наилучший вариант – это когда и сам гараж, и автомобиль стоят на одной бетонной плите неглубокого заложения. Правда, бетонная плита не позволит впоследствии при желании соорудить смотровую яму. Окно по контуру смотровой ямы можно предусмотреть при отливке плиты. Такой вариант вполне реализуем, но он не единственный.
Можно выбранную для гаража площадку покрыть асфальтом или по периметру соорудить ленточный фундамент неглубокого заложения и на нём затем смонтировать корпус здания. Под выбранные характеристики будущего гаража создаётся проект и строится сам гараж.
Проект на два автомобиля
Проект на два автомобиля отличается лишь размерами. Обычно оба въезда в гараж располагаются рядом по одному фасаду, хотя могут быть обстоятельства, при которых въезды нужно будет устроить с двух торцов или с двух противоположных фасадов. Это решать хозяину гаража, технических препятствий к этому нет.
Общие габариты гаража назначаются в зависимости от его предполагаемой загрузки. Нужно определиться, сколько машин будет стоять в гараже, какого они класса, нужны ли подсобные помещения или площади. Вокруг машины нужна свободная зона для выполнения работ по обслуживанию, полки для запчастей, сезонных колёс и хотя бы маленькая зона отдыха.
ФОТО: stroy-okey.ruРазмеры гаража в зависимости от его загрузки
Фундамент под каркасный гараж
Поскольку сооружение получается достаточно легким, использование монолитных или блочных фундаментов ленточного или плитного типа не имеет большого смысла. Даже в том случае, когда планируется устройство смотровой ямы, лучше сделать ее отдельно, а всю постройку снабдить более легким основанием.
При сравнительно низком уровне грунтовых вод и отсутствия плывущих (плотные глины, тяжелые суглинки) грунтов на участке можно использовать опорно-блочный фундамент. Опоры выкладываются из фундаментных блоков или кирпича, с заглублением в грунт на 20…50 см. Поверх блоков устраивается обязательная гидроизоляция и ростверк из бруса.
Удобен также фундамент на основе винтовых свай. В этом случае после первичной установки оголовки свай выравниваются по горизонтали, устраивается ростверк по гидроизоляции. Если в качестве каркаса здания будет использоваться металлопрокат, логично и ростверк делать металлическим, соединяя элементы сваркой.
В такой конструкции можно сразу же предусмотреть установку стоек и портала – обрамления гаражных ворот.
Устройство ленточного фундамента мелкозаглубленного типа имеет смысл при создании постройки на базе металлического каркаса с относительно тяжелой обшивкой и планируемым устройством отопительной системы.
Для плывущих грунтов, сложного состава грунтов можно выбрать ленточный фундамент глубокого заложения – нижняя грань основания находится ниже глубины промерзания грунтов на 20…50 см. С таким основанием желательно устраивать также отмостку.
Наконец, при плывущих грунтах и желании впоследствии построить более капитальную конструкцию можно применять плитные фундаменты.
При любом типе монолитного основания желательно сразу же устраивать закладные для крепления стоек каркаса и ростверка.
Ниже показаны варианты для деревянного (слева) и металлического (в центре и справа) каркаса.
Гидроизоляция по верхней плоскости элементов фундамента обязательна при любом его типе.
Как сделать проект гаража
На стадии проектирования в первую очередь необходимо определить:
- Задачи, которые призван решать гараж. Будет ли он служить только местом стоянки автомобиля, или в нем предполагается производить какие-то ремонтные работы? Если вы будете заниматься ремонтом, то нужна ли вам смотровая яма? А погреб? Не поленитесь и запишите все ваши пожелания на бумаге.
- Размеры гаража определяются исходя из задач, решения которых вы от него ожидаете. Например, нужно только место для стоянки автомобиля или вы планируете разместить еще и верстак для каких-либо работ, погреб. Стандартные размеры гаража для стоянки автомобиля 3х6 метров.
Металлический гараж из профильной трубы без фундамента. 10 идей
Устройство кровли
Самый простой вариант конструкции крыши для такого строения – односкатная кровля.
- стропила – из бруса, сечением 150х150 см, не менее, так как на стропила приходится основная нагрузка на крышу;
- обрешетка – доска не обрезная. Шаг обрешетки – минимум 50 см. Шаг обрешетки кровли выбираем, ориентируясь на кровельный материал (профилированный лист, шифер, рубероид);
- слой гидро- и тепло изоляции;
- финишное защитное покрытие крыши.
Односкатная кровля удобна тем, что ливневые воды от гаража можно отводить с одной стороны, не тратя деньги и силы на устройство ливнеотвода по периметру каркасного гаража.
