Карнизная планка для металлочерепицы – монтаж

Элемент #3. Конек

Коньковая планка перекрывает стык между листами металлочерепицы, образованный по коньковой линии соединения скатов. Служит для защиты от попадания под кровлю влаги, мусора, насекомых и мелких птиц. Также является частью системы вентиляции, запуская движение воздуха в вентиляционном зазоре под листами черепицы. За счет этого происходит проветривание элементов кровли.

Коньковые планки бывают прямые и круглые. Прямые имеют треугольное или трапециевидное сечение, а круглые – полукруглое. Круглые планки требуют установки заглушек — плоских полукруглых или конусных.

При установке коньковой планки между ее крепежными полками и гребнями металлочерепицы образуются зазоры. Производители металлочерепицы рекомендуют перекрывать их, заполняя уплотнителем (универсальным, профильным с отверстиями или саморасширяющимся). Однако такое решение ухудшает вентиляционные способности конька, частично блокируя выход воздуха из подкровельного пространства. Решить проблему можно, установив дополнительно скатные или коньковые точечные аэраторы.

Уплотнитель приклеивают (как правило, большинство из них снабжено самоклеющейся поверхностью) к коньковой планке или листам металлочерепицы. После чего монтируют планку, фиксируя ее саморезами через волну в верхний гребень. Крепление может выполняться через обрешетку (этот вариант самый надежный) или же только к металлочерепице.

Наращивание прямого конька выполняется посредством перехлеста на 100 мм. Планки круглого конька стыкуют по штамповочным линиям.

Принцип монтажа коньковых планок:

Элемент #5. Планки примыканий

Используются в местах стыков кровли с другими поверхностями, например, с печной трубой, стеной, вентиляционной шахтой, парапетом.

Планки примыканий, в зависимости от расположения относительно кровельных листов, могут быть верхними и нижними.

Нижняя планка имеет форму уголка с отогнутыми продольными кромками, которые позволяют надежно зафиксировать деталь в кирпичной или бетонной стенке. У верхней планки края завальцованы.

Оба варианта планок примыканий используют при стыковке металлочерепицы с печной трубой (обвод). Для полной герметизации стыка с помощью этих планок формируют внутренний и наружный «фартуки». Обустройство обвода выполняется так:

Выводят слой гидроизоляции на 50 мм (минимум) на стенки трубы, срезы фиксируют к трубе клеящей лентой. Начинают установку внутреннего «фартука» с нижней части трубы. К стенке трубы прикладывают нижнюю планку примыканий, отмечают линию ее верхней кромки. По намеченной линии прорезают штробу глубиной около 15 мм так, чтобы она получилась чуть скошенной вверх (для создания барьера от влаги)

Действуют осторожно, чтобы не зацепить швы в кирпичной кладке, в швах штробить канавки категорически запрещено! В штробу заводят отогнутые кромки внутренних планок примыканий, герметизируют соединение теплостойким герметиком. Под внутренний фартук снизу заводят «галстук» — своеобразное корытце из стального листа с загнутыми краями (отбортовкой)

Его ведут либо до ендовы, либо до карниза

Эта деталь позволит воде, попавшей между фартуком и черепицей, стекать вниз по скату. Планки фиксируют к обрешетке и стенке трубы саморезами. Аналогично монтируют планки примыканий сначала к боковым стенам трубы, а затем – к верхней ее части. Монтируют поверх внутреннего «фартука» обвода листы металлочерепицы. Верхние планки примыканий закрепляют в том же порядке, что и нижние планки. И монтируют их аналогично, за исключением заведения верхних краев в штробы. Наружный фартук, в большей мере, является декоративным элементом, маскирующим срезы листов месталлочерепицы.

Подробнее на схеме:

Аналогично выполняют примыкание к стене:

Выводят гидроизоляцию на стену на 50 мм вверх.
На стену накладывают верхнюю планку и отмечают ее верхнюю кромку. По линии прорезают штробу.
В штробу заводят верхнюю кромку планки примыкания, герметизируют штробу герметиком.
Нижнюю полку планки закрепляют к обрешетке и стенке саморезами.
Зазоры между плоскостью планки и профилем металлочерепицы заполняют уплотнителем – универсальным или саморасширяющимся.

Как осуществить монтаж планок примыкания можно узнать из видео:

Торцевая (ветровая) планка

Ветровая планка для металлочерепицы (она же торцевая планка
для металлочерепицы) изготавливается из оцинкованной стали толщиной 0,55 мм и оснащается полимерным или композитным покрытием. Планка представлена в форме уголка с загнутыми краями, а также может быть снабжена ребрами, расположенными на плоскости, за счет чего изделие приобретает дополнительную жесткость. Стандартная длина детали – 200 см.

В виду того, что этот кровельный элемент защищает конструкцию от влаги и ветра
, его еще называют ветровой планкой.

Монтаж
торцевой планки металлочерепицы выполняется следующим образом:

Измеряют длину торцов скатов
, исходя из которой подготавливают необходимое количество целых деталей. При необходимости последний элемент обрезают до нужного размера.
Монтаж производится от низа ската к верху.
Детали укладывают внахлест с напуском не менее 5 см.
Планку прикладывают так, чтобы она располагалась выше слоя обрешетки на высоту волны черепицы.
Деталь крепят саморезами
, прикручивая обе ее стороны. Шаг между крепежами должен составлять 0,3-0,5 м.

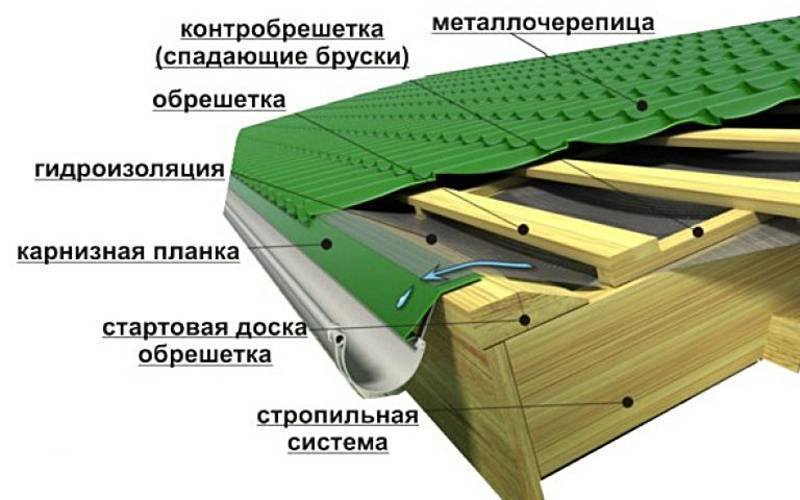

Схема расположения комплектующих элементов кровли из металлочерепицы

Устройство кровли

Кровля из металлочерепицы имеет достаточно сложную структуру, в среде строителей называемую кровельным пирогом. Давайте рассмотрим все детали, входящие в кровельную систему:

Стропила – основная несущая часть кровли.
Контррейка, набиваемая на стропила для создания вентиляционной полости.
Пленка гидроизоляционная, исключающая попадание влаги.
Вертикальная, или вентиляционная обрешетка, набиваемая на гидроизоляцию для создания пространства для отвода конденсируемой влаги.
Горизонтальная обрешетка, на которую и производится монтаж металлочерепицы.
Дополнительные рейки обрешетки, укрепляемые в наиболее ответственных местах — на коньках, ендовах и на участках примыканий.
Лобовая доска, набиваемая на нижний торец кровли.

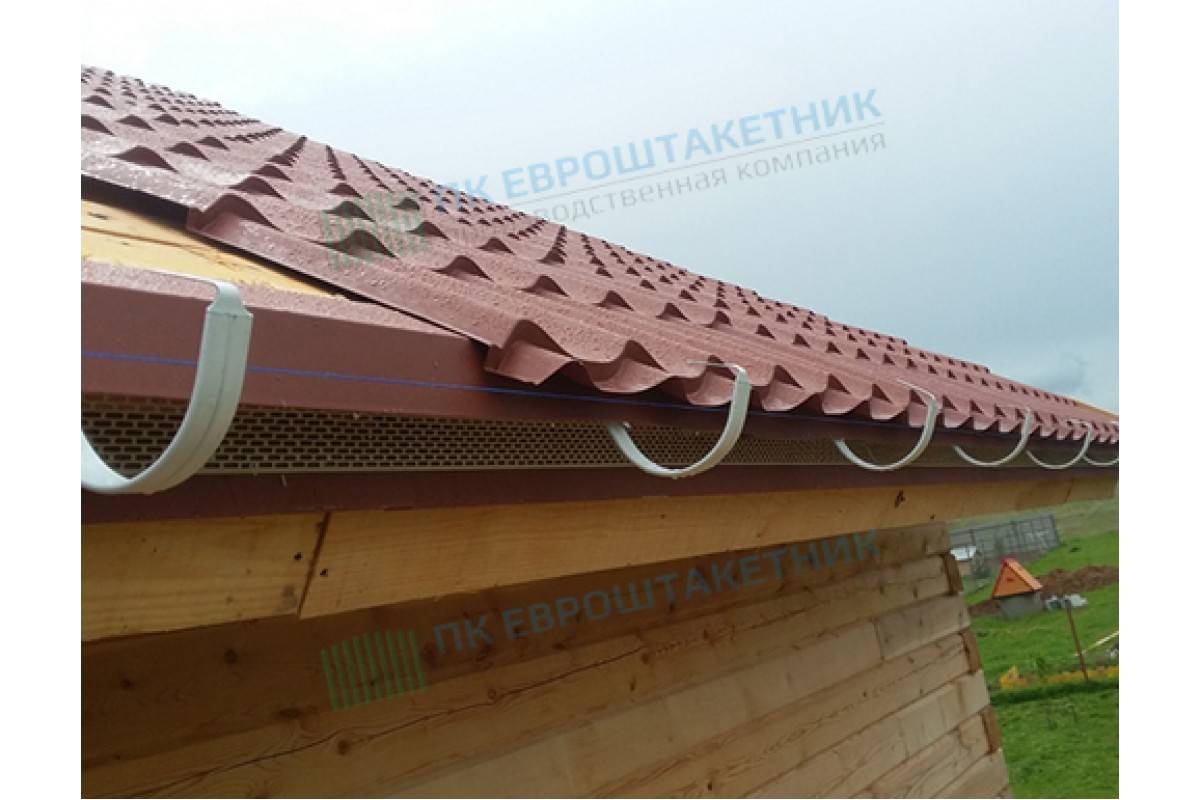

Крюки водосточных желобов, про которые не стоит забывать, так как после установки металлочерепицы их крепление будет крайне затруднено.
Карнизная планка, закрывающая нижнюю полость от попадания влаги.
Металлочерепица – основная часть кровли.
Вентилируемый конек, значительно улучшающий движение воздуха и предотвращающий образование конденсата. Желательно использовать его со специальной уплотнительной лентой.
Утеплитель, укладываемый с внутренней стороны кровли между стропилами. Это важная часть, обеспечивающая шумоизоляцию и удерживающая тепло в помещении мансарды.
Пароизоляционная пленка, закрывающая утеплитель с внутренней стороны, позволяющая поддерживать оптимальную влажность в помещении и предотвращающая конденсирование влаги.
Также в конструкцию могут входить мансардные окна и противопожарные люки.

Капельник для фальцевой кровли

Под фальцевую кровлю обычно изготавливают и монтируют такой же тип капельника, как и для обычной металлической крыши.

Но современные производители радуют креативностью, благодаря чему в продаже уже сть специальные листы, в конце которых уже устроен капельник:

Согласитесь, такой подход значительно облегчает весь монтаж и помогает сделать свес кровли куда более надежным и герметичным.

Монтаж фронтонного капельника: процесс в деталях

Давайте теперь пошагово рассмотрим процесс: как установить капельник и с фронтонной стороны крыши.

Шаг 1. Примерьте фронтонную планку и отрежьте нужную длину:

Шаг 2. Зафиксируйте планку с обеих сторон крыши:

Шаг 3. Теперь уложите карнизный капельник, начиная от примыкающей стены, если таковая есть:

Шаг 4. На стыке угла отрежьте лишнее у планок и надежно зафиксируйте нахлест:

Шаг 5. Теперь самое время раскатать гидроизоляционную мембрану:

Что такое ветровая планка на кровле

По классификации приспособлений, используемых для обустройства кровельного покрытия, ветровая накладка или рейка, в просторечии доска или планка, относится к категории доборных элементов для кровли. С ее помощью конструкцию крыши дооборудуют вспомогательными приспособлениями, делающими кровлю более надежной и защищенной.

Ветровые планки на крышу используют для решения небольших, но крайне важных проблем:

Защитить торцевую кромку от затекания влаги, большая часть воды попадает под кровельное покрытие именно через торцевую кромку, поэтому ветровик на крышу дома ставят одновременно с кровельным покрытием, не откладывая монтаж защиты больше, чем на пару дней;
Зафиксировать наружный край первых листов кровли, это позволяет избежать потерь тепла и механического повреждения пароизоляционной пленки;
Придать кровельному покрытию и всей конструкции дополнительный декоративный вид. При правильной установке ветровой доски для крыши, фото, удается закрыть стыки, перехлесты, гидроизоляцию и утеплитель, хорошо различимый с торца кровли.

После установки ветровой планки скаты кровли выглядят, как единое монолитное покрытие, без кривых кромок и углов. Накладка может усиливать жесткость кровельного полотна и одновременно защищать край крыши от назойливых птиц. Известно, что сойки, вороны и галки любят прятать под край кровельного покрытия всевозможные припасы и закладки, мох, кусочки веток и щепки, создавая для хозяев немалые проблемы, в том числе и с распространением клещей и жуков – короедов.

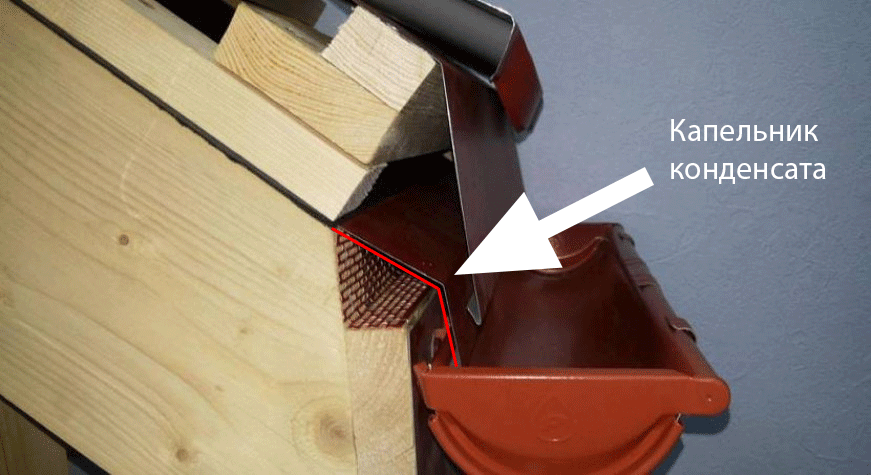

Капельник для крыши из металлочерепицы

В группе комплектующих элементов одно из центральных мест занимают капельники для крыши. Добиться хорошей функциональности кровли без этой планки точно не удастся. Эта важная деталь кроме декоративной секции является и защитным устройством. Если с торца крышу защищает торцевая планка, то в нижней части ската крыши устанавливается карнизная оцинкованная планка. Практика давно доказала, что этот элемент игнорировать нельзя. Ведь правильно смонтированный капельник для кровли не пропускает воду к стропильной системе, а значит, там не будет грибков и гнили.

Понятие «Капельник» происходит от сосульки, с которой весной или в оттепель капает алая вода, но, в нашем случае, это защита крыши от той самой растаявшей воды.

Дизайн оцинкованной карнизной планки

Планка, защищающая карниз кровли, представляет собой конструкционный элемент продольной формы. Она бережет лобовую доску карниза от промокания в дождливую погоду, а также от влаги, что стремится во внутреннее кровельное пространство. Капельник оцинкованный имеет такое же покрытие, что и сам кровельный материал, что обеспечивает отличное сочетание кровли и таких доборных элементов, как планка металлическая, устанавливаемая на карниз крыши. Некоторые дизайнеры красят карнизную оцинкованную планку в цвет, отличающийся от цвета кровли, но сочетающийся с ней. Этот элемент кровли в данном случае придает крыше новое дизайнерское звучание.

Актуальность карнизной планки для металлочерепицы

Карнизная планка — доборный элемент, защищающий конструкцию кровли от действия внешних факторов

От правильной установки планки зависит прочность и срок эксплуатации кровельного покрытия.

Свес также выполняет декоративную функцию, создавая законченный образ конструкции – крыша приобретает эстетичный вид. Карнизы выбирают в едином цвете с металлочерепицей, но нередко дизайнеры предлагают контрастные решения.

Отличие планки от капельника

При монтаже кровельных элементов своими руками часто возникают ошибки с определением доборных частей. Зачастую планку путают с капельником. Установка этого элемента вместо карниза снижает эксплуатационный срок кровельной конструкции.

Принципиальное различие между деталями заключается в месте монтажа и назначении. Капельник необходим для отвода конденсата, скопившегося на гидроизоляционной плёнке. Он также защищает древесину от воздействия влаги. Капельник монтируется на систему стропил за пароизоляцию.

Существует очерёдность установки этих деталей. Карнизная планка крепится на металлочерепицу. Капельник на неподготовленный кровельный пирог напрямую к стропилам. При этом он не примыкает к брусу, а немного свешивается и выводится под жёлоб стока воды.

Плюсы и минусы карнизного свеса

Покупательский спрос на карнизную планку для профнастила и металлочерепицы обусловлен достоинствами материала и техническим отсутствием недостатков. К явным преимуществам свесов относится:

Защита перекрытий и чердака от воздействия внешней среды.
Герметичные кровельные соединения стен, труб и шахт.
Защита пиломатериалов, используемых в конструкции крыши, что позволяет нивелировать риск распространения пожара. В целом использование карнизных доборов соответствует стандартам пожарной безопасности.
Широкая ассортиментная линейка цветов позволяет подобрать свес к любому оттенку металлочерепицы.
Правильная установка планок при возведении кровли и соблюдение особенностей монтажа обеспечивает стильный внешний вид дома, а также продлевает срок службы кровли.

Элемент #1. Карнизная планка

Планка карнизная – стальной уголок, предназначенный для оформления нижней части крыши вдоль карниза. Служит для защиты лобовой (карнизной) доски от влаги и отведения попавшей в подкровельное пространство воды в желоб водостока. Еще одна функция заключается в придании карнизной линии законченного вида.

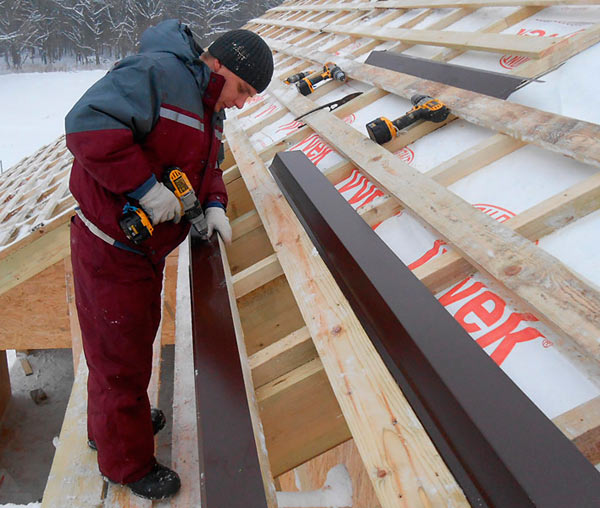

Монтаж планки выполняют до начала установки металлочерепицы, но после крепления водосточной системы. Крепежную полку фиксируют к обрешетке поверх держателей водосточного желоба. Элементы крепления – оцинкованные саморезы, вкручиваемые через каждые 300 мм.

Для оформления всей длины карниза, как правило, используют несколько карнизных планок. Их соединяют между собой, вставляя одну планку в другую с перехлестом 50-100 мм.

Как закрепить карнизную планку и вывести ее в водосточный желоб смотрите в видео-ролике:

Монтаж капельника

Существуют общие правила для установки этих элементов на крыши с различным покрытием:

Элемент не должен препятствовать циркуляции воздушных масс в пространстве под кровлей. Это избавит деревянную конструкцию стропильной системы и утеплитель от загнивания.
Все планки устанавливаются только по кромке крыши. Перекосы недопустимы.
Перед монтажом с капельников удаляется защитная пленка.
Планки крепятся строго внахлест, с длиной шага в 20 – 50 мм.

Но в остальном, для мягкой и жесткой кровли есть существенные отличия при монтажеИсточник krysha-expert.ru

Для профнастила, ондулина и черепицы

Поскольку для монтажа таких кровельных материалов, как профнастил и любые виды черепицы, требуется разреженная обрешетка, то капельник устанавливается на ее начальную планку. Но прежде нужно поставить элементы для водосточных желобов. Крепятся они на лобовой доске, которую присоединяют к торцам стропил при помощи гвоздей или саморезов.

Чтобы избежать разбрызгивания водяных потоков, края капельника нужно опустить прямо в желоб. Поэтому все желоба необходимо навесить до установки капельника. Гвозди или саморезы, закрепляющие элемент на обрешетке, должны располагаться в шахматном порядке. Нахлест карнизных планок должен быть не меньше 50 мм.

Для фиксации гидроизоляционного полотна необходимо использовать специальную двустороннюю клейкую ленту.

Она приклеивается на капельник и на нее же укладывается край гидроизоляцииИсточник volgaproekt.ru

Для битумной черепицы

Когда используется мягкая кровля, капельник крепится к сплошной обрешетке. В этом случае нельзя забывать, что фронтонная планка нужна, в первую очередь, для предотвращения попадания воды на фронтон и должна отправлять эту воду вниз. Поэтому начало работ идет от карниза.

Необходимо чтобы фронтонная планка была состыкована с карнизной, с нахлестом в 20 мм. Таким образом, планки должны идти вплоть до самого конька крыши. Капельник крепиться не к самой обрешетке, а ложиться на подкладку.

Сверху такой конструкции приклеивается гибкая черепица или рулонный битумИсточник krysha-expert.ru

Советы по установке

Специалисты по установке советуют:

Выбирать капельники с большей толщиной. В будущем это может надежнее защитить подкровельное пространство от попадания града, сломанных веток и других механических повреждений.

Обрабатывать нахлесты планок специальной мастикой. Следить, чтобы ребра жесткости перед монтажом были подрезаны. Это гарантирует хорошую стыковку элементов. Фартук на мягкой кровле необходимо перед установкой обклеить карнизной черепицей.

Проверить изгиб фартука для мягкой кровли

Он должен быть 100 – 130 градусов. Не рекомендуется оставлять на отвесе защитную пленку

Очень важно проконтролировать наличие вентиляции под кровлей. Это поможет избежать в будущем дорогостоящего ремонта из-за замены испортившегося утеплителя. А если придется менять сгнившие от избытка конденсата элементы стропил, то стоимость ремонта возрастет в разы

А если придется менять сгнившие от избытка конденсата элементы стропил, то стоимость ремонта возрастет в разы

Для того чтобы наледь не образовывалась на верховых досках, необходимо устанавливать фартук, как можно ближе к желобу. Выбирая капельник на крышу, нельзя экономить на качестве материала. Это даст гарантию долгосрочной службы всей кровли в целом. Необходимо, в профилактических целях, раз в год проводить чистку всей системы водоотвода. Этим также можно продлить общий срок эксплуатации

А если придется менять сгнившие от избытка конденсата элементы стропил, то стоимость ремонта возрастет в разы. Для того чтобы наледь не образовывалась на верховых досках, необходимо устанавливать фартук, как можно ближе к желобу. Выбирая капельник на крышу, нельзя экономить на качестве материала. Это даст гарантию долгосрочной службы всей кровли в целом. Необходимо, в профилактических целях, раз в год проводить чистку всей системы водоотвода. Этим также можно продлить общий срок эксплуатации.

Необходимо продумано защитить все элементы конструкции от агрессии окружающей средыИсточник landbuilding.ru

Из видео можно узнать, как устанавливается капельник:

Ветровая планка для металлочерепицы: размеры и монтаж

Металлочерепица – надежный и долговечный кровельный материал, завоевавший большую популярность среди домовладельцев скатных крыш. Она надежно защищает подкровельное пространство и весь дом от атмосферных явлений.

Однако с торцевой кромки ската кровлю нужно защитить от ветра и осадков, которые могут проникнуть через просветы в профиле. Для этого ставят ветровую планку для металлочерепицы.

Как установить элемент?

Как правильно закрепить?

Нужно провести подготовительные работы и соблюдать требования технологии.

Конструкция и назначение

Ветровая планка для металлочерепицы производится из того же материала, что и основная кровля. Это окрашенный тонколистовой оцинкованный прокат, покрытый защитным слоем на основе полиэстера. Листы изгибают на производстве, придавая им необходимую форму.

Элемент представляет собой продолговатый лист, согнутый под прямым углом вдоль длинной стороны. Кромки его отбортованы, верхняя загнута под 45 о вниз, к крыше из металлочерепицы, а боковая – под тем же углом вперед, от стены.

Основное назначение элемента – защитить подкровельное пространство от порывов ветра. Они могут расшатывать крепление кровли, заносить под нее осадки: дождь или снег. Если ветровую планку не установить, все это будет сокращать срок службы крыши и ухудшать микроклимат в здании.

Ветровые планки для металлочерепицы несут также и эстетическую функцию. Они закрывают неровные края металлических листов, внутренности обрешетки и стропил, сообщая линии торца ската целостность и завершенность.

Установка ветровой планки становится обычной практикой современного строительства. При монтаже двускатной или односкатной крыши разумный владелец обязательно закажет эти элементы.

Размеры ветровой планки

Большинство производителей пришли к общему стандарту размеров ветровых планок для металлочерепицы.

Размеры таковы:

длина: 1500-2500мм,
толщина листа: 0,4-0,6 мм,
ширина верхней части: 117 мм,
длина верхней юбки: 15мм,
высота боковой части: 80мм,
длина боковой юбки: 18 мм.

В этих же габаритах возможны версии планок с выштампованными выступами на передней части. Они заметно оживляют внешний вид изделия, избавляя его от монотонности. Обходятся такие детали дороже и требуют большей точности и аккуратности при монтаже.

Как крепить ветровую планку на металлочерепицу?

Установку ветровых планок следует предусмотреть заранее, на этапе проектирования кровли. Торцы досок обрешетки подшивают дощатым коробом. Торцевая доска крепится одной стронной к обрешетке, а другой, через короб, к стене.

Установка проводится на завершающей стадии перекрытия кровли. Это делают после монтажа кровельных листов и подшивки коробов, но до установки на крыше конька. Начинают крепление с нижнего края ската. Первая планка для металлочерепицы тщательно выравнивается относительно кромок кровли.

Схема крепления предусматривает 4-5 точек фиксации кровельными саморезами к краю листа и столько же – к ветровой доске. При креплении следует использовать шуруповерт с регулируемым усилием затяжки. Перетянутые саморезы будут деформировать лист, а недотянутые – позволят ему хлопать на ветру. Такая планка может оторваться и упасть.

Далее вдоль кромки первого элемента протягивают параллельно кромке ската разметочный шнур к коньку. По нему устанавливают остальные детали. В зависимости от угла уклона ската нахлест должен составлять от 10 до 20 см.

Последнюю планку под металлочерепицу часто устанавливают с большим нахлестом (до 1 метра). Это позволяет избежать разрезания детали и увеличит срок ее службы. Последний элемент накрывается коньком во время его установки.

Монтаж ветровой планки на металлочерепицу не является сложной операцией. Он под силу домашнему мастеру, обладающему общестроительными навыками. Требуется лишь точность и аккуратность.

Как выбрать торцевую планку

Как правило, ветровая и другие планки не входят в комплект кровли, а продаются отдельно.

Элементы для защиты торца изготавливают не только из металла, но и из пластика. В основном, это поливинилхлорид. Многие мастера не знают, чему отдать предпочтение, ведь у этих материалов есть свои преимущества и недостатки, о которых нужно помнить.

Металлические торцевые планки довольно легкие, удобные в обработке. Вместе с тем, они плохо противостоят влаге. Если полимерное покрытие повредится, то на том месте появится ржавчина. Тогда необходимо проводить ремонт детали.

ПВХ-изделия лишены главного недостатка металлического аналога — подверженности коррозии. Несмотря на это, при правильном уходе металлические изделия служат дольше. Это довольно легкий материал, который не создает нагрузку на кровельную конструкцию. Но пластиковые планки пользуются меньшей популярностью, хоть и стоят дешевле. Все из-за их хрупкости. Трещина может появиться при любом сильном ударе.

Торцевые планки производят не только из металла, но и из поливинилхлорида

Внимание! При выборе в пользу ПВХ следует учитывать, что к таким элементам не рекомендуется крепить тепловые кабели. При температурных перепадах ПВХ быстро теряет свои эксплуатационные свойства и разрушается. При покупке помимо материала, из которого изготовлена металлочерепица, необходимо учитывать и вид полимерного покрытия

При покупке помимо материала, из которого изготовлена металлочерепица, необходимо учитывать и вид полимерного покрытия.

глянцевым (с блеском);
мелкозернистым матовым;
матовым;
крупнозернистым матовым.

Слой полимеров может наноситься как с одной, так и с обеих сторон. Во втором случае материал лучше защищен от неблагоприятного воздействия окружающей среды. Полимерное покрытие дало возможность производителям значительно расширить цветовую гамму планок.

Справка! Ветровая планка может стать настоящим украшением дома. Для построек из дерева изготавливают резьбовые изделия. Они напоминают изысканное кружево, которое свисает с кровли. Такой дизайн можно встретить на памятниках деревянного зодчества.

Свес ветровой планки может быть оформлен резьбой, если такой дизайн гармонирует с экстерьером здания

Параметры торцевой планки

Для изготовления торцевой планки используют стальной лист толщиной не менее 0,5 мм. Изделия имеют Г-образную форму. Верхняя часть заходит на кровельное покрытие, и называется верхней полкой. Нижняя — свет. По краям обеих частей имеются отливы.

Таблица 1. Стандартные размеры доборного элемента для торцевой части кровли
