Как сделать своими руками, чертежи
Для того, чтобы сделать такой инструмент самостоятельно, используют продувочный пистолет. На его рабочую часть ставят гайку размеров 3/4 дюйма. Затем располагают металлическую шайбу с тем расчётом, чтобы она помещалась внутрь гайки. С наружной стороны на продувочный пистолет надвигают тройник с резьбой. Он упирается в шайбу. На тройник накручивают гайку, которая прижимает шайбу.
К ответвлению тройника вверх присоединяют резервуар с раствором. На нём должна быть соответствующая резьба и гайка, с помощью которой фиксируется соединение. К внешней части тройника подкручивают подходящий фиттинг.
Принцип действия
В процессе работы агрегатом выбрасывается из сопла под определенным углом декоративный раствор. В состав картушного пистолета для штукатурки входят:
Короткий ствол из стали. Форсунки и комплект насадок, от формы которых и зависят орнаменты, образуемые на стенах. Конусообразная воронка — емкость для раствора (для полноценной работы ее объем должен быть не меньше чем 3 литра). Рукоятка со спусковым механизмом, которая приводит в действие штукатурный пистолет. Корпус, элементом которого является круглая всасывающая трубка — дюза, на тыльной стороне располагается резьба, позволяющая присоединиться к шлангу с высоким давлением. Полый продувочный шомпол, дающий возможность очищать забивающиеся отверстия.
Набор сопел определяет плотность штукатурного раствора. Если используются густые составы (к примеру, гипсовые), диффузорное сопло пистолета для штукатурки выполняют под углом раструба 30—45 градусов для увеличения площади разбрызгивания раствора и возрастания производительности. Для жидких растворов (применяются нечасто) угол не превышает 15—20 градусов, за счет чего сохраняется скорость работы и раствор не течет по обрабатываемым поверхностям.
Согласно отзывам пользователей, пистолет для нанесения штукатурки будет малоэффективным при использовании его для ускорения нанесения обычной смеси (либо при выравнивании стен). Для густого раствора понадобится много воздуха и давления, создаваемого компрессором, в противном случае смесь начинает быстро расползаться, а внутренняя часть конуса заполняется ее остатками. Довольно высокая первоначальная плотность раствора требует очень мощного компрессора (номинальное давление 6—8 ат, расход — от 1000 л/мин).
Декоративная штукатурка ложится тонким слоем, используется метод разбрызгивания. Соответственно, значения расхода и давления сжатого воздуха будут меньше.

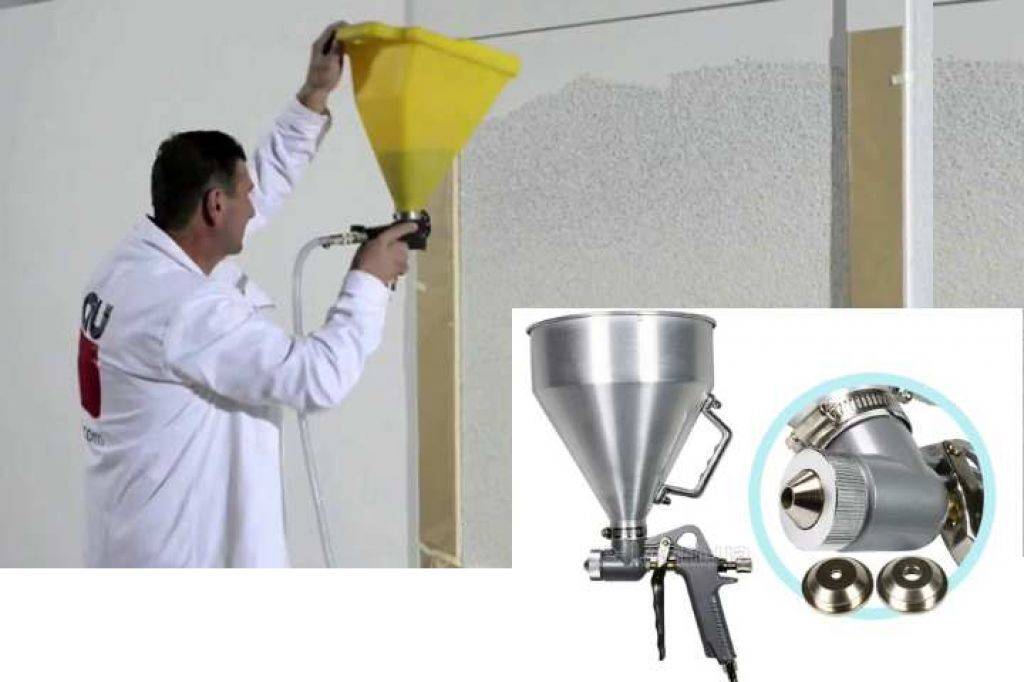

Хоппер-ковш либо штукатурный пистолет
Пистолет для нанесения штукатурки можно было бы отнести к пневматическому инструменту, если бы не его конкурент — хоппер-ковш. Разница между устройствами следующая:
- В ковше раствор поступает в отдельную емкость, связь с линией подачи воздуха отсутствует.
- Площадь разбрызгивания зависит не от угла расширения угла, а от угла, под которым воздушные массы поступают к емкости с раствором.
- Для работы хоппера потребуется меньшее давление, так как нет гидравлических потерь при перемещении сжатого воздуха в трубке.
Несомненное преимущество картушного пистолета — почти нет потерь рабочей смеси, она будет направляться и разбрызгиваться сугубо за движением сопла. Стоимость оснастки небольшая, им без проблем можно наносить любые текстурные штукатурки, что практически нельзя сделать с помощью хоппера-ковша.
Количество орнаментов существенно возрастет после покупки дополнительного набора сопел для пистолета. Это несложная задача, так как диаметры присоединений унифицированы.
Как работают с картушными пистолетами
Качество механизированного нанесения декоративной штукатурки на стены зависит от навыков мастера. Почти во всех случаях штукатурный пистолет сработает хорошо, если придерживаться таких параметров:
- Требуемое для разбрызгивания давление воздуха 200—250 л/мин.
- Толщина слоя укладки смеси 10—12 мм.
- Избыточное давление компрессора 3,5—4 ат.
- Расстояние между торцом устройства и стеной выставляют в зависимости от плотности смеси: для гипсовых текстур придется подсунуть сопло практически к самой стене, а для более редких смесей выдержать расстояние в 200—250 мм.
- Чтобы улучшить качество и внешний вид покрытий, рекомендуется пользоваться агрегатом в два приема, давая два слоя с меньшей толщиной: во время второго прохода можно устранить недостатки, дождавшись полного схватывания раствора.
Работа потребует от оператора значительных физических усилий, поэтому не рекомендуется поддавать одновременной обработке слишком большие площади. Специалисты советуют работать с площадями 1,5—2 м. Учитывая вероятные потери, для обработки такой поверхности понадобится около 25 кг штукатурного раствора (не заполняйте полностью верхнюю воронку).
В процессе работы следует обратить внимание и на то, что штукатурка может разбрызгиваться вне пределов стен или фасада, поэтому необходимо выдать работнику респиратор и защитный шлем. Может понадобиться и защита с ударопрочного акрила. Ее нужно обязательно использовать, работая с мелкой каменной крошкой, чтобы ее частицы не смогли попасть человеку в глаза
Ее нужно обязательно использовать, работая с мелкой каменной крошкой, чтобы ее частицы не смогли попасть человеку в глаза.

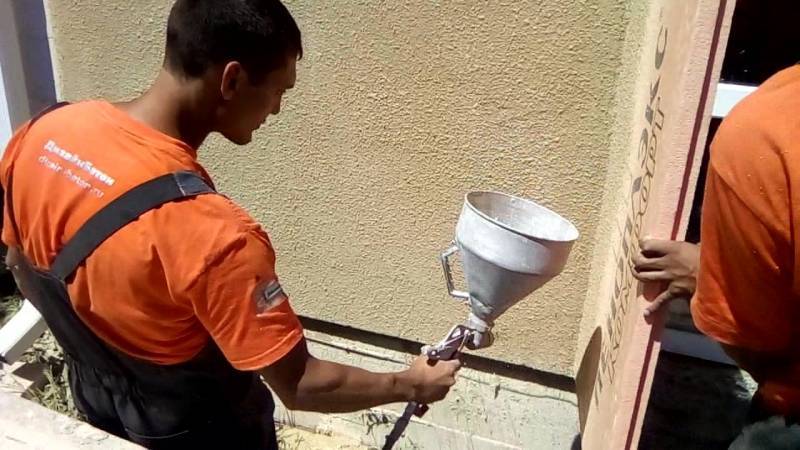

Процесс распыления штукатурки
Как было сказано в первом абзаце статьи, нанесение штукатурки с краскопульта гораздо эффективнее ручного способа. Данный инструмент экономит силы и время, но имеет свои правила эксплуатации, которые следует соблюдать, если хотите получить слой образцового качества.
- Первым и самым важным этапом, от которого будет зависеть ровность созданной вами поверхности, является установка маячков. Делать это необходимо строго по уровню.
- Как известно, штукатурка сохнет в течении 20-30 минут, и если не успеть нанести её за это время, позже она будет непригодна. Готовить большую партию раствора, следует только при работе хоппер-ковшом с высокой производительностью. Скорость работы картушного пистолета как минимум в 3 раза меньше, и для этого инструмента не стоит замешивать большие объемы.
- Расстояние от сопла инструмента до обрабатываемой поверхности регулируется индивидуально по ходу работ. Средний показать для каартушного пистолета составляет 30 см, а для хоппер-ковша – 6 см. Главное следить, чтобы при распылении, материал не отлетал брызгами от стены.
- Когда раствор нанесен, необходимо придать ему ровную форму. Для этой задачи используется строительное правило.
- По завершению работ или при перерыве, настоятельно рекомендуется сразу промыть инструмент, чтобы при повторном использовании не тратить кучу времени на отскабливание засохшего материала. Хоппер-ковш достаточно погрузить в емкость с водой и подать в него напор воздуха для продувки. Процесс промывки текстурника идентичен, но вместо погружения инструмента в емкость, вода заливается в бачок и так же распрыскивается под давлением.
<tx><ttl> статья из рубрики </ttl></tx><txt>Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.</txt>ДОБАВИТЬ КОММЕНТАРИЙ<ttl> Другие статьи про краскопульт </ttl>Краскопульт для грунтовки и шпаклевки. Выбор подходящего инструмента Подготовка поверхности с дальнейшим нанесением на неё шпаклевки, может быть весьма времязатратным занятием. Мы расскажем, как в разы ускорить процесс грунтовки и шпаклевки, и какой пульверизатор для этого выбрать. Ручной краскопульт для побелки известью (мелом) Удобное устройство для облегчения и ускорения процесс побелки, без потери качества нанесенного слоя. Какой краскопульт для побелки выбрать, как замешать хороший раствор и правильно его распылить. Расскажем и покажем, в статье. Безвоздушный краскопульт: плюсы и минусы инструмента Безвоздушный принцип распыления красителя с помощью краскопульта с каждой модификацией устройства расширяет область применения. Существует ряд нюансов, которые учитывают при решении использовать этот инструмент на производстве или в быту.
Виды растворов

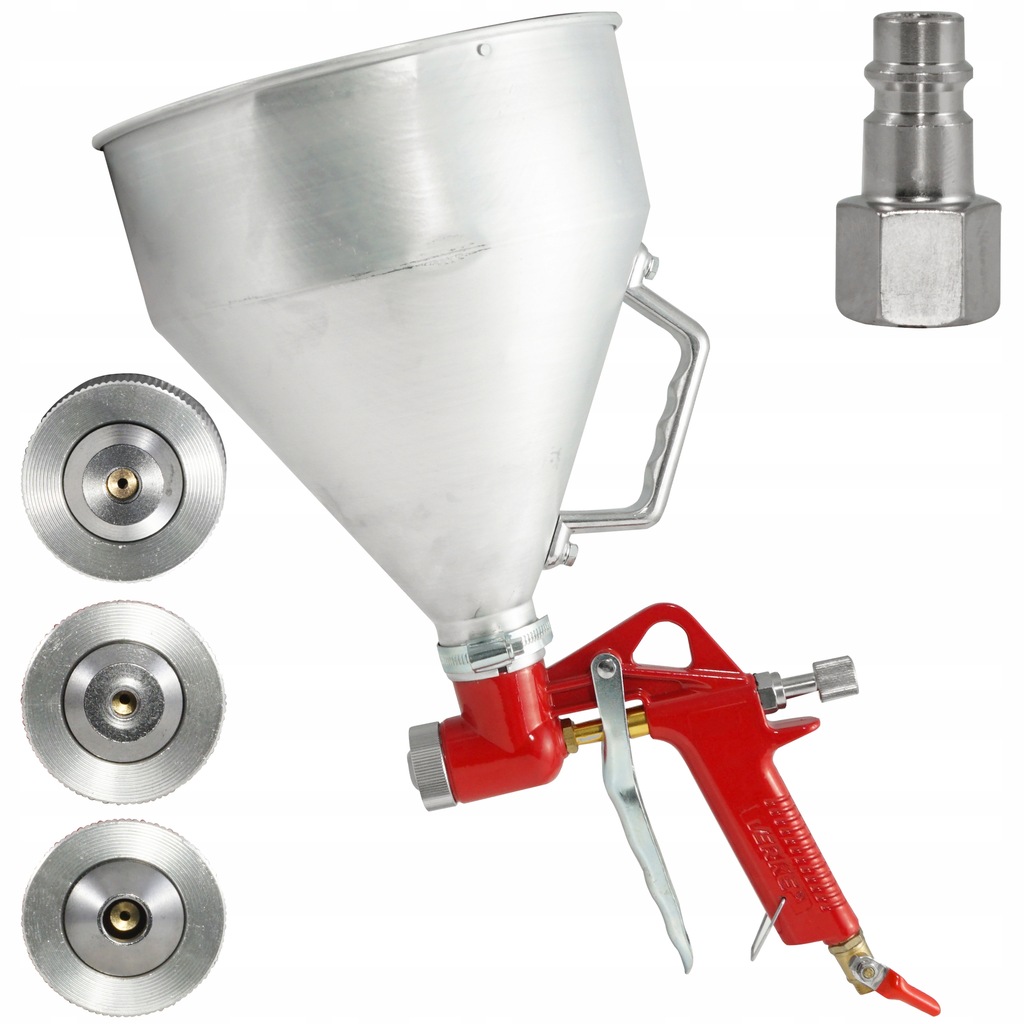

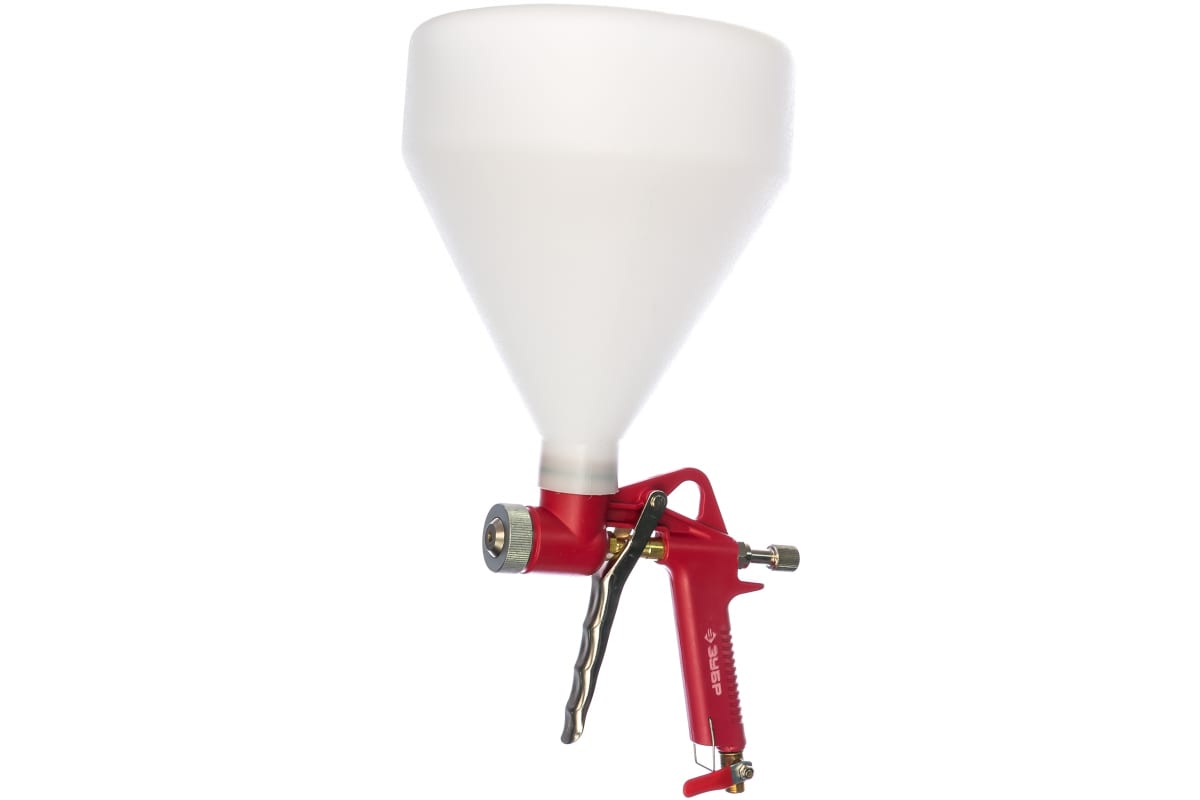

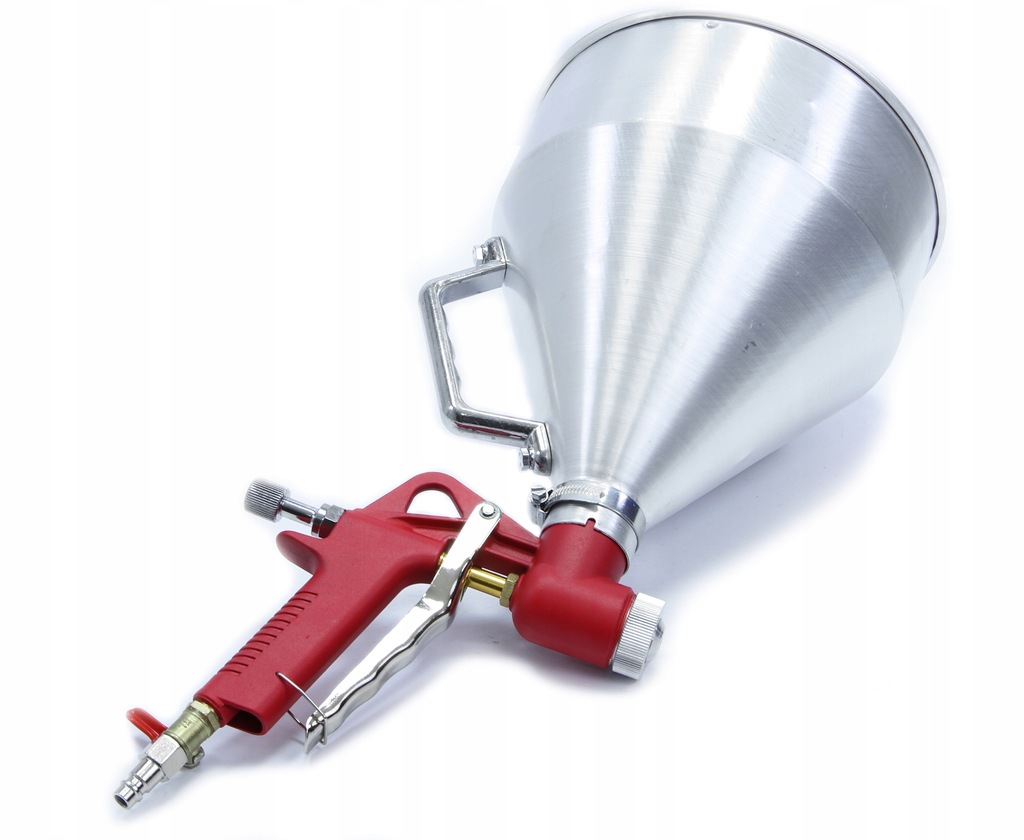

Устройство и характеристики картушного пистолета
Конструктивно картушный пистолет составлен из нескольких деталей:

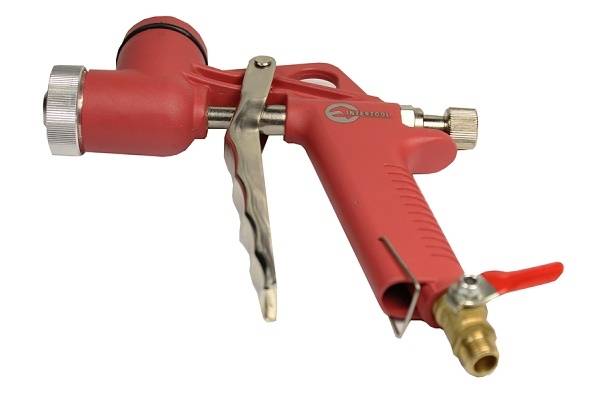

- Корпус, напоминающий формой пистолет. На рукояти корпуса установлен курок, который можно нажимать тремя-четырьмя пальцами одновременно. Курок открывает клапан подачи нагнетённого воздуха. К нижней части рукояти корпуса через штуцер крепится шланг подачи воздуха, выдерживающий высокое давление. Шланг присоединяется быстросъёмным штуцером или резьбовым соединением к компрессору напрямую или через ресивер.
- Форсунки, имеющей сменные насадки. Диффузорные сопла насадок могут быть вырезаны под различными углами и отличаться диаметром.
- Дюзы – имеющей круглое сечение всасывающей трубки, которую посредством резьбы подключают к пневмолинии.
- Контейнера для состава, имеющего форму конуса. Так как отделочные растворы имеют большую плотность и вес, при наполненном контейнере инструмент довольно трудно держать при работе одной рукой. Чтобы устранить недостаток, на контейнере имеется ручка, для удерживания картушного пистолета второй рукой. Чтобы при потолочной отделке смесь не выскальзывала из контейнера, на раструбе часто делают несъёмную заслонку (закрывает часть верха). Контейнер крепится к трубке через уплотнительное кольцо и зажимается хомутом из нержавейки.
- Приспособления для продувки забивающихся иногда форсунок – продувочного шомпола.
- Регулирующих устройств (снабжены некоторые модели): регулировочного винта, установленного на задней стороне корпуса (отвечает за подачу раствора), и воздушного крана.
Материал
Чтобы облегчить корпус, не снижая прочности, для изготовления его часто используют алюминиевые сплавы, покрытые порошковой декоративной краской. Дюзы и насадки изготавливают из нержавеющей стали, которая не коррозирует при контакте с мокрыми составами и довольно износоустойчива. Для снижения веса контейнер делают либо из нейлона (самый лёгкий), либо из алюминия (более прочный).

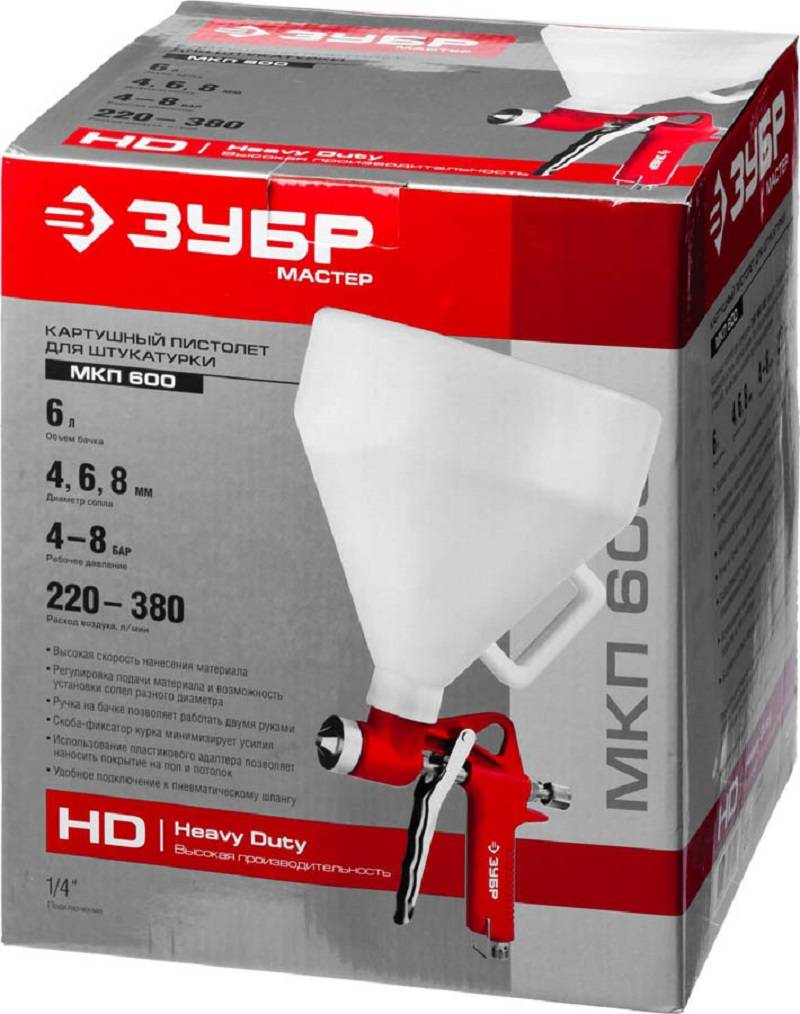

Размеры и вес
К другим характеристикам картушного пистолета для штукатурки относятся его вес, вместительность и размеры.
- Средний вес инструмента лежит в пределах 1-3 кг. Контейнер рассчитан на 3-5 л.
- Существуют модели с ёмкостью до 8 литров, однако, сокращая время на заправку, они увеличивают утомляемость оператора.
- Длина пневмоинструмента составляет 15-25 см.
Размеры дюз и их назначение
Вообще-то, дюзой названа трубка, в которой подаётся к форсункам раствор.
Но здесь мы под словом «дюза» подразумеваем именно форсунки (или сопла). Подготавливая инструмент к работе, устанавливают сопло нужного диаметра.
Кроме различного диаметра диффузоры имеют и разный угол наклона, и разный скос краёв отверстия форсунки, которым задаётся угол распыления раствора. Например, для цементной смеси более подходят форсунки с углом скоса – 45о. Для смесей жидких – 15о.
Под более жидкие и мелкофракционные растворы – сопла с маленьким диаметром, например, 2.5-3 мм, под более вязкие смеси с более крупным зерном – дюзы, имеющие внутренний диаметр 4, 6 или 8 мм.
Необходимое давление
Приобретая пистолет для штукатурки, загляните в раздел инструкции, в котором рекомендованы минимальная и максимальная производительность компрессора, пределы давления подаваемого воздуха и его расход. Это поможет правильно выбрать компрессор (в подборе вам поможет наша статья “компрессор для хоппер ковша“), с которым будет работать ваш инструмент. Среднее давление, на которое обычно рассчитаны пневмопистолеты – 4-8 атм, при производительности компрессора – от 200 до 250 литров/мин.
Наиболее популярны компрессоры, имеющие характеристики:
- 150-380 л/мин – расход воздушной смеси;
- От 1.5/3.6 до 3/8 бар – давление воздуха (минимальное/максимальное);
- 170-250 л/мин – производительность компрессора максимальная;
- 165-170 л/мин – производительность пневмоагрегата минимальная.
Модели штукатурных распылителей могут иметь суженные дипазоны рабочих характеристик или, наоборот, расширенные.
Назначение и принцип действия картушного пистолета
Отделочные работы включают в себя не только наклеивание обоев или окрашивание поверхностей, но и создание декоративного слоя из штукатурных смесей. Для быстрого нанесения красящих составов изобрели краскопульт, родственником которого и является картушный инструмент. Название происходит от французского слова cartouche – рельефное украшение в виде развёрнутого рулончика бумаги или ленты, имеющего достаточно сложную форму, не позволяющую покрывать его слоем штукатурной массы с помощью тяг, шаблонов или мастерка. Сделать это возможно только методом «напыления», для чего и был разработан штукатурный аналог краскопульта. Используют его не только для отделки картушей, область применения много шире.
В текстурном или штукатурном пистолете использован тот же принцип работы устройства, что и в распылителе краски (использованы два эффекта: инжекция и пульверизация). Раствор всасывается, смешивается с воздухом, нагнетаемым компрессором, раздробляется на отдельные комочки-капли и набрызгивается на поверхность стены. Капли, налагаясь на капли, образуют плотный слой раствора.
Главное отличие картушного инструмента от хоппер-ковша в том, что в первом смесь подаётся всасыванием, а во втором – под действием гравитации. Первый используют для нанесения слоя до 1 см менее густых растворов, второй – для стартовой штукатурки слоем до 2 см.
Используется инструмент для распыления растворов, с которыми, в силу малого диаметра дюз, не справляется краскопульт:
- вязких тяжёлых красок, которые из-за густоты не проталкиваются сквозь форсунки, предназначенные для обычных красящих составов;
- мозаичных и текстурных красок;
- жидких обоев, грунтовки, жидкой пробки и им подобных материалов;
- декоративной штукатурки.
Главные преимущества использования:
- выигрыш во времени из-за высокой производительности (большой скорости нанесения);
- облегчение физического труда;
- универсальность (работа с различными материалами).
Нанесение декоративной штукатурки
Способы нанесения штукатурки
Картушный пистолет для штукатурки как быстрый способ оштукатурить
Механические способы оштукатуривания
Оштукатуривание больших помещений вручную может занимать от нескольких дней до нескольких недель. Использование специальной техники и приспособлений способно в разы сократить длительность этого процесса.
Существует несколько способов механической штукатурки:
- При помощи картушного пистолета с компрессором. Приспособление состоит из емкости для раствора, компрессора и пистолета. Такой аппарат значительно ускоряет и упрощает оштукатуривание стен, но при этом имеет недостатки: аппарат с полной емкостью необходимо держать на весу и периодически пополнять запас раствора;
- Штукатурная станция — более профессиональное приспособление. Чтобы пользоваться ей, достаточно один раз развести раствор. При помощи автономной системы штукатурка под давлением подается в распылитель, через который наносится на стены. У мастера в руках в это время находится только пистолет распылителя, необходимости держать резервуар нет.
При работе аппаратами крайне важно постоянно поддерживать одну и ту же дистанцию между поверхностью и пистолетом. Расстояние определяется мощностью аппарата и толщины струи
При этом смесь не должна разлетаться или подтекать
Как правило, максимальный слой покрытия составляет около 2 см
При этом смесь не должна разлетаться или подтекать. Как правило, максимальный слой покрытия составляет около 2 см.
Для автоматизированных приспособлений оптимально подходят смеси на основе гипса. Они имеют быстрый расход и высокую скорость застывания. Существуют специальные смеси для автоматического оштукатуривания. Обычно их цена несколько ниже смесей для ручной работы.
Компрессор для оштукатуривания
Компрессор для нанесения штукатурки имеет простое строение:
- Резервуар для смеси;
- Несколько форсунок с разными раструбами для смесей различной консистенции. Чем гуще раствор, тем больше диаметр форсунки;
- Шланг для кислорода.
Для того чтобы картушный пистолет работал быстро, качественно и эффективно, его компрессор ежеминутно должен пропускать не менее 300 литров воздуха. Минимальное давление воздуха при этом должно равняться 2 атмосферам. Чем больше давление, тем дальше от стены необходимо держать пистолет при выполнении работ по оштукатуриванию.
Преимущества механического оштукатуривания
Оштукатуривание стен вручную с экономической точки зрения может быть выгодно при самостоятельном выполнении работы. Для мастера же приобретение картушного пистолета — это выгодное вложение, которое значительно повысит его производительность. Кроме этого, проведение работ по ручной штукатурке мастером обойдется дороже покупки устройства.
Механический способ оштукатуривания стен имеет значительные преимущества:
- Увеличение скорости работы в десятки раз. При помощи картушного пистолета мастер может оштукатурить до 150 квадратных метров поверхности в день.
- Нанесение более плотных слоев за счет давления, под которым раствор подается на стену. Повышенная плотность делает покрытие более однородным, менее склонным к отслаиванию.
- Долговечность. Пистолет наносит штукатурку единым монолитным слоем. При ручном способе нанесения слоев будет много.
- Экономичность. Картушный пистолет поможет сэкономить не только время рабочих, но и электроэнергию.
- Доступность приспособления. В зависимости от модели, производителя и конфигурации картушный пистолет может стоить во вполне разумных пределах. Дорогие варианты прослужат не один год.
Советы для новичков
Тем, кто берет картушный пистолет в руки впервые, следует учесть несколько нюансов:
- Перед нанесением штукатурки необходимо установить маячки, по которым впоследствии можно будет ориентироваться. Этот шаг является обязательным не только для новичков, но и для опытных мастеров. Неровный или неоднородный слой может трескаться или отслаиваться.
- Не следует разводить слишком много раствора, поскольку он имеет свойство засыхать. Многократное перемешивание раствора ухудшает его качество. В особенности это касается гипсовых смесей.
- Работы по оштукатуриванию следует выполнять при достаточно высоком давлении в пистолете. В противном случае раствор будет разбрызгиваться и разлетаться по сторонам. При этом необходимо следить, чтобы давление не было избыточным, иначе может отойти шланг.
- Минимальное расстояние от пистолета до стены должно составлять 30 см.
Правила нанесения смеси
Картушный пистолет может работать с растворами различной густоты. Для этих целей в комплектации большинства моделей предусмотрено около 5 форсунок с разным диаметром.
Устройство и преимущества пистолета для штукатурки. Порядок работы с ним
Штукатурка стен выполняется как снаружи, так и внутри здания. Это процесс трудоемкий, да и занимает он немало времени. Картушный пистолет для штукатурки или пневмоковш является конструктивно несложным приспособлением, значительно упрощающим и ускоряющим работу. Кроме того, он значительно облегчает труд штукатура.
Механизация позволяет добиться экономии не только сил, но также времени и денег. Ее преимущества:
- мастеру не нужно постоянно наклоняться за штукатурной смесью;
- раствор ложится на стену равномерным слоем;
- оштукатуривание происходит быстрее и качественнее.
Используя для нанесения специальный пистолет, можно подготовить стену под обои или окрашивание. При помощи дополнительных насадок можно нанести даже жидкие обои или фактурную штукатурку. Сфера применения пистолета широка, он быстро окупает затраченные на покупку средства. Многие компании предлагают строительные инструменты в аренду.
Еще более эффективным средством нанесения штукатурки являются штукатурные станции. В них происходит полный цикл работ: замес раствора, подача смеси на поверхность. Задачей мастера остается вовремя засыпать ингредиенты, правильно держать пистолет, создавая ровный слой. Этот вариант, конечно, привлекателен, но используется обычно в промышленных масштабах.
Оштукатуривание машинной станцией
Механизированный процесс штукатурки стен стоит из нескольких этапов, но перед этим стены должны быть вручную подготовлены: очищены от старой отделки, загрунтованы, установлены маячки.
При использовании цементно-песчаного раствора делают армирование из арматуры или арматурной сетки, которую крепят к стене дюбелями и другим механическим способом.
После подготовки оборудовании в бункер штукатурной станции (торкрет-машины) засыпают сухую смесь, запускают приготовление раствора необходимой консистенции. На расстоянии 20-30 см от стены начинают распыление гипсовой смеси перпендикулярно поверхности внахлест, двигаясь снизу-вверх. Для мощных штукатурных станций расстояние от шланга до стены будет больше, т.к
сильнее напор подаваемого цементно-песчаного раствора
При этом важно отслеживать равномерность ее нанесения и в таких участках, как стыки и углы. Толщину определяют заблаговременно (от 3 до 20 мм) и регулируют ее с помощью скорости перемещения распыляющего шланга
Важные моменты, влияющие на качество машинного нанесения штукатурки:
От рабочего давления станции и скорости струи зависит равномерность оштукатуривания и сила сцепления со стеной. Современные торкрет-установки автоматически поддерживают заданные параметры нанесения (давление 0,4-0,5 МПа и скорость струи 140-170 м/с).
Расстояние, на котором держат распылитель штукатурки, влияет на прочность создаваемого покрытия и на количество отскока раствора от стены
Важно придерживаться рекомендаций производителя конкретной модели штукатурного аппарата. Для торкрет-станций, накидывающих цемент, расстояние в среднем равно 1-1,2 м
На прочность штукатурки также сильно влияет соотношение воды и сухой смеси. Нанесение машинной штукатурки выполняют слоями по 5 – 7 мм
Если нужно нанести больше 2 см, то это делают в два подхода.
Выравнивание-подрезание. Этот этап проводит второй работник, пока штукатурка не схватилась. С помощью правила он разравнивает штукатурку, двигаясь снизу-вверх. Излишки при необходимости убираются или наносятся вновь на стену в оставшиеся впадины.
Выравнивание поверхности после машинного нанесения раствора
После того как смесь схватится (по истечению 15-20 минут) можно приступать к подрезанию, которое проводится трапециевидным правилом. Убирают все мелкие неровности.
Затирка. Этот этап необходим для придания поверхности стены идеальной ровности. Производят затирку не раньше, чем через час после выравнивания. Используют терку с губчатой поверхностью и широкий шпатель. При необходимость эту процедуру проводят несколько раз.
Мнение эксперта Сергей Шабловский Штукатур
Готовый слой после нанесения нужно оберегать от пересыхания и промерзания в течение недели, если в состав штукатурки входит портландцемент.
Выбор штукатурки
Для начала нужно определиться с типом строительной смеси, ведь одни установки подразумевают работу с уже готовыми составами, другие способны сами замешивать раствор. При подборе состава учитывают вид поверхности: некоторые штукатурки считаются универсальными, другие, за счет наличия специальных модификаторов, больше подходят для конкретного материала — бетона, кирпича, ячеистого бетона, пеноблоков и т. д.
При покупке нужно уделить внимание скорости высыхания раствора (она тоже регулируется посредством добавления различных веществ), степени пластичности, прочности. Штукатурка для уличных работ должна обладать морозостойкостью и выдерживать множество циклов замораживания и размораживания. Если не планируется проводить финишное шпаклевание, стоит выбрать для работы гипсовую штукатурку, но только не для влажного помещения
Если не планируется проводить финишное шпаклевание, стоит выбрать для работы гипсовую штукатурку, но только не для влажного помещения.
Для наружных работ используются морозостойкие составы
Виды штукатурных лопат
Потолочный вариант

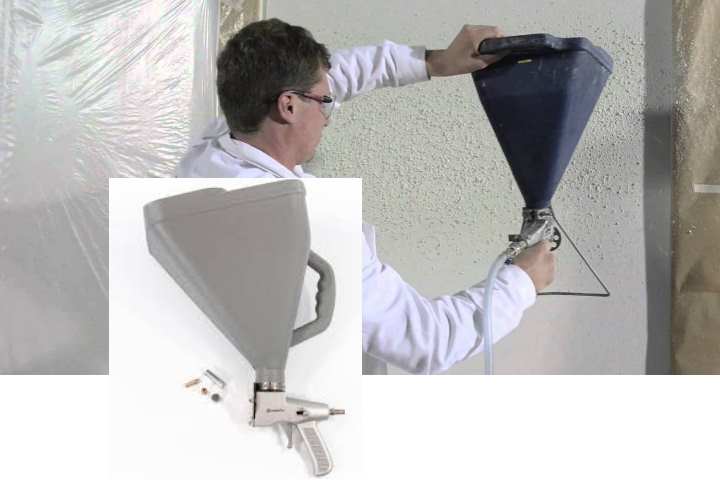

В зависимости от назначения есть два вида пневмоковшиков:
- Стеновой. Предназначен для оштукатуривания стен и углов (выглядит как на фото выше). Иногда имеет на бункере дополнительную ручку для удобства.
- Потолочный. Разработан для нанесения штукатурки на потолок и припотолочные зоны. Специально для этого изменен угол наклона бункера относительно рукояти, а также сопел в бункере. Удлиненная рукоятка позволяет выше поднять хоппер ковш без использования стремянок и опор. Все это позволяет комфортно работать в вертикальном положении, не опасаясь выпадения смеси из бункера.
