Керамзитобетонные блоки своими руками

Производство керамзитоблоков своими руками

Поскольку технология производства керамзитоблоков довольно проста и не предполагает значительных вложений, организовать изготовление материала можно и в домашних условиях. Все, что потребуется для этого, – приобрести сырье и специальное оборудование. При этом себестоимость одного блока будет составлять всего 18-20 рублей.

Оборудование для производства блоков

Чтобы минимально обеспечить производственный процесс по выпуску керамзитоблоков, понадобится:

• вибростол;
• бетономешалка;
• формовочные поддоны из металла.

Можно приобрести вибропрессовочную установку, которая заменяет вибростол и формы.

Также потребуется помещение с ровным полом, системой электроснабжения, вентиляции и отопления и открытая площадка, которую можно использовать для сушки и хранения изделий.

Одни марки вибропрессов изготавливают в час до 120 блоков, другие — до 70. Существуют небольшие станки, которые можно хранить в подсобном помещении и использовать для производства блоков в малых объемах.

На начальном этапе изготовления керамзитоблоков можно ограничиться оборудованием мощностью около 0,6 кВт и производительностью 20 блоков за 1 час. Купить его можно примерно за 2 тыс. рублей. Цена на более мощные станки на порядок дороже – около 30 тыс. рублей.

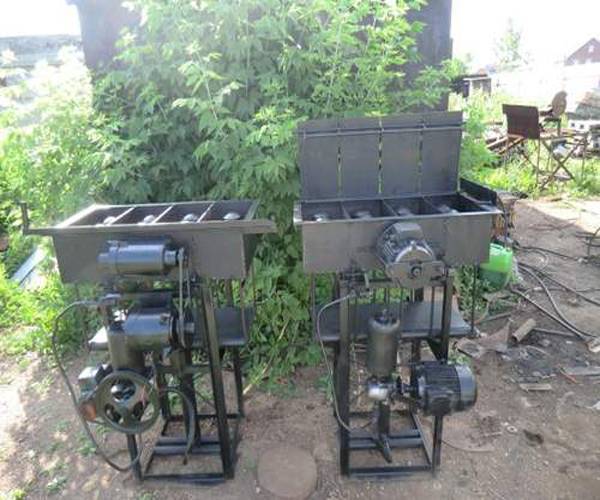

На фото — наиболее популярные станки для самостоятельного производства керамзитоблоков:

Как самостоятельно изготовить станок для изготовления керамзитобетона

Станок для производства керамзитоблоков можно изготовить своими руками. При этом его стоимость будет дешевле в 10 раз, чем у фабричного.

Самый элементарный вариант станка выполняется по схеме «несушка». Он состоит из формовочного ящика без дна (матрицы) и вибратора, который расположен на боковой стене. Чтобы матрицу было легко снять, ее следует оборудовать ручками.

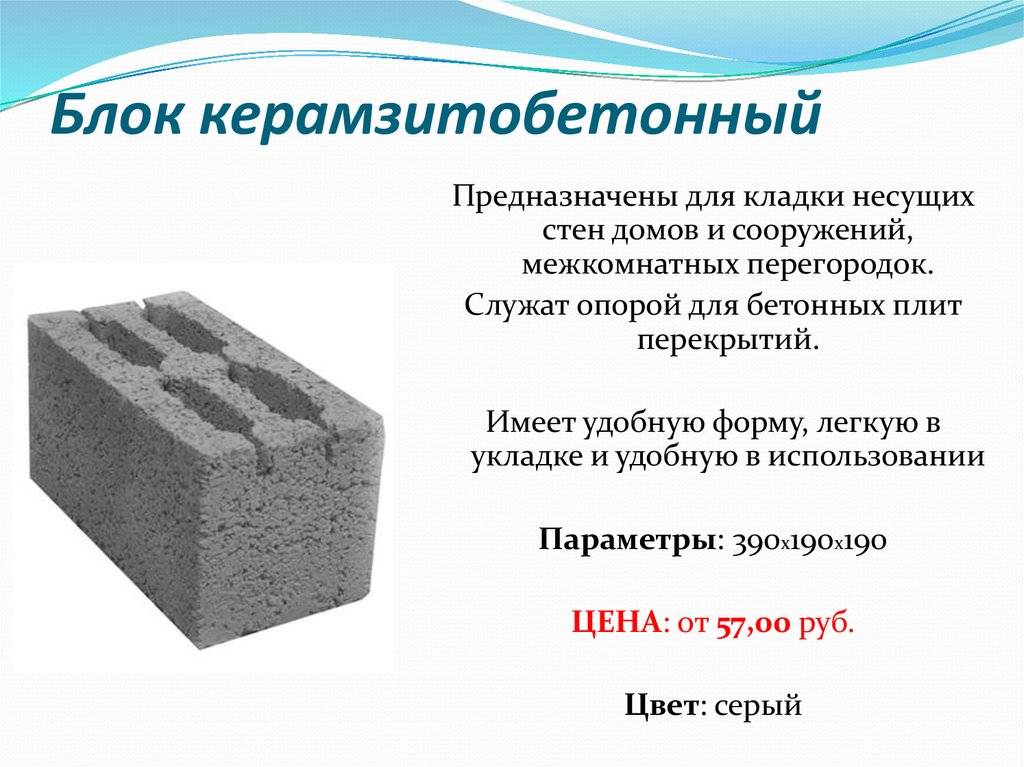

Стандартный размер одного блока составляет 390*190*188 мм. Процент пустотности – не больше 30%. Пустоты могут иметь прямоугольную или круглую форму. Главное, чтобы пустотообразователь обладал конусностью, чтобы форму было легко снять с блока.

Чтобы изготовить матрицу, нужно вырезать заготовку по форме блока из листового металла от 3 мм толщиной. При этом нужно делать 5 см-вый запас для утрамбовки. Из заготовки нужно выполнить сквозной ящик, не имеющий дна. Сварочный шов необходимо делать снаружи.

Чтобы станок получился более устойчивым, с торцов следует приварить планки из тонких профильных труб и выполнить по периметру основания обивку из резины. Чтобы раствор не просыпался, необходимо сделать окаймляющий фартук.

Вибратор можно сделать из электродвигателя со стиральной машины с мощностью 150 Вт. Для этого необходимо выполнить смещение центров. На вал нужно прикрепить планку из металла с отверстием с края – эксцентрик. Параметры эксцентрика определяются экспериментальным путем.

Пример чертежа станка для производства керамзитоблоков

Компьютерная модель станка для керамзитобетонных блоков

Краткое описание процесса изготовления керамзитоблоков в домашних условиях

Приготовить смесь. Процесс замеса должен иметь такую последовательность:

• заливается вода;
• засыпается цемент (при непрерывном помешивании) и перемешивается с водой;
• добавляется мелкий заполнитель, после этого – крупный;
• масса перемешивается до полусухого состояния.

Можно изготавливать блоки с различными наполнителями: керамзитом, отходами кирпича, опилками, пенополистиролом и др.

Поначалу замес можно выполнять вручную. По мере расширения производства можно будет купить специальный бетономешатель. Выходной объем такого устройства составляет около 125 литров.

Поместить раствор в формы и отправить на прессовку.От плотности раствора во многом зависят свойства готового материала, поэтому обойтись без вибростанка не получится.

Отправить блоки на просушку. Складировать их удобнее всего в пирамидальные штабели с просветом 2-3 см между блоками. Чтобы изделие приобрело большую прочность, блоки желательно выдержать на воздухе около недели.

Достать готовые блоки из форм. Желательно приобрести формы со съемными бортиками, чтобы можно было вынимать изделия без повреждений. Поместить готовые изделия на склад или сразу отправить на реализацию.

На видео — все этапы процесса производства керамзитоблока своими руками, а также описание станка, необходимого для этого:

Сделать керамзитобетонные блоки самостоятельно довольно просто, и производство имеет высокий уровень рентабельности из-за низкой себестоимости материалов. Поэтому изготовление керамзитобетона – отличная идея для начинающих предпринимателей.

Клей

Пропорции сухой части и воды указываются на маркировке, обычно 1 стандартный мешок разводят 5 литрами жидкости, оптимальная консистенция –густота жирной сметаны.Тщательно перемешанной субстанции дают настояться 15 минут, далее ее наносят на немного увлажненные блоки. Выравнивание должно производиться в течение 10 минут, после состав становится слишком вязким, он полностью высыхает за 6 часов.

На 1 кв. м стены понадобится, в среднем, 25 кг клея. Готовую связку желательно использовать в течение 4 часов, периодически перемешивая, чтобы предотвратить расслоение.

Приготовление клея для кладки газобетонных блоков

Керамзитные блоки – состав, разновидности и эксплуатационные характеристики

Керамзитобетонные блоки пользуются повышенной популярностью в строительной сфере благодаря теплоизоляционным свойствам, устойчивости к воздействию влаги, прочности и экологической чистоте.

Керамический блок является популярным материалом, включающим в себя цемент, песок и керамзит

Планируя изготовить керамзит блоки своими руками, нужно подготовить следующие ингредиенты, входящие в состав композитного материала:

• портландцемент с маркировкой М400 и выше, выполняющий функцию связующего вещества;
• просеянный и очищенный от инородных примесей песок, используемый в качестве мелкого заполнителя;
• гранулированный керамзит, добавляемый в состав керамзитобетонной смеси, как крупный наполнитель;
• модифицирующие компоненты, повышающие эксплуатационные характеристики композитных блоков.

Также для изготовления блоков потребуется вода, которую небольшими порциями добавляют в бетоносмеситель при выполнении замеса. Технология допускает также введение фиброволокон, значительно повышающих прочностные свойства блоков. Отличительная особенность блоков – ячеистая структура, связанная с введением в рабочую смесь легких, пористых, прочных и экологически чистых керамзитные гранул.

Керамзитобетонные изделия классифицируются на следующие разновидности:

• теплоизоляционные, применяемые в качестве утеплителя;
• теплоизоляционно-конструкционные, используемые для возведения стен;
• конструкционные, востребованные в нагруженных строительных конструкциях.

Керамзитобетонные блоки классифицируются по следующим критериям:

• области применения. Изделия используются для строительства стен и сооружения перегородок;
• конструкции. Изготавливают полнотелые блоки, а также изделия с внутренними полостями;
• размерам. Габариты стеновых и перегородочных элементов регламентируются требованиями действующего стандарта.

Блоки из керамзита имеют высокую производительность

Керамзитобетонные блоки имеют высокие эксплуатационные характеристики, выгодно отличающие их от других стройматериалов. Главные свойства блочного композита:

• прочность. Блоки способны воспринимать на каждый квадратный сантиметр площади усилия от 5 кг для изделий теплоизоляционного назначения до 500 кг для конструкционной продукции;
• теплопроводность. По данному показателю материал успешно конкурирует с древесиной, бетоном и кирпичом. Применение пустотелых керамзитоблоков позволяет уменьшить тепловые потери;
• морозостойкость. Способность сохранять целостность при глубоком замораживании возрастает с уменьшением пористости блоков. Морозоустойчивость теплоизоляционных композитов не превышает 50 циклов, а для конструкционных изделий показатель возрастает десятикратно;
• способность поглощать шумы. Звукоизоляционные свойства возрастают с увеличением пористости. Входящие в состав блоков керамзитные гранулы обеспечивают повышенный уровень звуковой изоляции;
• паропроницаемость. Благодаря способности керамзитобетонного материала свободно пропускать воздушные пары, внутри помещения поддерживается комфортный уровень влажности;
• небольшая усадка. Керамзитоблоки, изготовленные в соответствии с требованиями технологии, сохраняют исходные размеры. Усадка блочного материала на метр керамзитобетонной кладки не превышает 0,5 мм;
• экологическая чистота. В состав керамзитоблоков входит экологически чистое сырье. В процессе эксплуатации изделий не происходит выделение вредных для здоровья людей веществ.

К остальным достоинствам блоков также относятся:

• небольшой вес при увеличенных габаритах;
• способность воспринимать значительные усилия;
• небольшой коэффициент линейного расширения;
• простота выполнение кладки;
• расширенная номенклатура продукции;
• доступный уровень цен.

С увеличением пористости возрастают звукоизоляционные свойства блоков

Благодаря шероховатой поверхности блоков возрастает сцепление с облицовочными составами, что ускоряет выполнение мероприятий по отделке. Наряду с комплексом достоинств блоки обладают одним недостатком – их проблематично использовать для возведения многоэтажных домов из-за особенностей структуры керамзитобетонного композита.

Требования к помещению: где разместить цех

Керамзит, как правило, продаётся кубометрами. Его производят очень большими партиями. Это требует много места, поэтому предпринимателю придётся найти большое помещение от 300 квадратных метров. Его следует разделить на промышленную зону, где будет установлено всё оборудование, и склады, где будет храниться сырьё и готовые частицы.

Цех должен быть подключен ко всем коммуникациям. От этого зависит бесперебойность работы и качество конечного продукта. Желательно наличие хорошей вентиляции и удобных подъездных дорог для доставки сырья, топлива и отгрузки готового керамзита.

Технология производства керамзитоблоков

Керамзитобетон – искусственный материал, изготовленный на основе цемента, воды и керамзита. Керамзит получают путем обжига легкоплавкой глины.

Он представляет собой округлые или овальные гранулы неправильной формы, которые имеют диаметр 4-8 мм. Более мелкие гранулы называют керамзитовым песком.

Гранула керамзита на изломе похожа по структуре на застывшую пену. Благодаря спекшейся оболочке, гранулы отличаются особой прочностью.

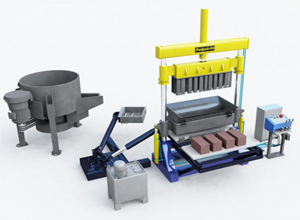

Линия по изготовлению блоков «под ключ» включает:

• вибропресс с пультом управления;
• бетономешалку;
• эстакаду для установки бетономешалки с приемным лотком;
• формообразующую оснастку;
• формовочные поддоны.

Технология изготовления керамзитоблоков значительно отличается от процесса производства пеноблоков. Это обусловливает тот факт, что керамзитобетон обладает лучшими техническими качествами. Он не нуждается в дополнительном утеплении, и при разнице температур не образуется конденсат.

Технологический процесс можно разделить на следующие этапы:

• приготовление смеси;
• формовка;
• затвердение с применением вибростанка;
• просушка изделий;
• транспортировка на склад.

Приготовление смеси

На изготовление одного блока потребуется 0,01 м3 раствора. Как приготовить смесь и из чего определяется ГОСТом и ТУ и может несколько варьироваться.

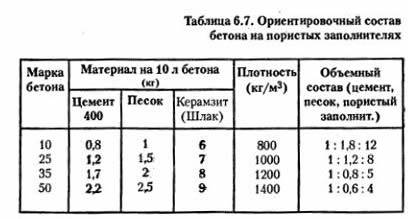

Ориентировочные пропорции выглядят следующим образом:

• керамзит – 60%;
• песок – 20-22%;
• цемент – 10%;
• вода – 8-10%.

При соблюдении таких пропорций получается крепкий материал, который имеет небольшой вес и отличается хорошей теплоизоляцией. Вес готового блока в сыром виде составляет 11 кг, в сухом – 9,5 кг.

Чтобы блоки были как можно крепче и прочнее, в керамзитную смесь необходимо добавлять больше цемента. Но следует учесть, что в этом случае теплопроводность материала возрастет, поэтому стены будут несколько холоднее.

Цемент для производства блоков должен быть свежим и идеально чистым. Желательно взять цемент марки М400 или М500. Керамзитового песка необходимо брать в 2 раза меньше, чем керамзита. Это позволит обеспечить оптимальную плотность материала.

Чтобы получить глянцевую поверхность, в раствор можно добавить клей для камня или плитки. Но при этом экологическая безопасность материала снижается. Также в раствор добавляют специальные воздухововлекающие добавки. Как правило, для этого используют древесную омыленную смолу.

Чтобы повысить прочность материала, в него добавляют пластификатор (около 5 г на 1 блок). Такой материал отличается более высокой водонепроницаемостью и морозостойкостью. Он более стойкий к образованию трещин и истиранию блоков.

Приготовление смеси для керамзитоблоков в бетономешалке типа «груша»:

https://youtube.com/watch?v=6ZWv4b57KUg

Затвердение с применением вибростанка

Для обеспечения твердения раствора используют вибростанок. Благодаря вибрациям, раствор в формах становится более плотным и приобретает требуемую структуру. Когда раствор достигает максимальной плотности, излишки смеси снимают с помощью стальной пластины.

Просушка изделий

Блоки отправляются на просушку прямо в формах. Она может производиться естественным путем или с помощью пропаривания в специальной камере.

Сушка продолжается около двух суток. Если в смесь был добавлен пластификатор, время сушки снижается до 6-8 часов.

Подготовка и процесс производства модулей из керамзитобетона своими руками

Чтобы приготовить смесь и блоки, потребуется форма с гладкой поверхностью

Чтобы приготовить смесь и блоки, потребуется форма с гладкой поверхностью. Допускается исполнение заготовок как из металлического листа, так и из досок – в этом случае готовый модуль получится фактурным. Сам процесс включает 4 этапа:

Смешивание ингредиентов строго по рецептуре. В частности, песок составляет 3 части от всего объема смеси, вода – 0,8-1 часть, как и цемент, а вот керамзита брать уже 6 частей

Важно не только соблюсти рецептурную технологию производства керамзитобетонных блоков, но и правильно смешать компоненты: сначала в бетономешалку помещается вода, керамзит, потом цемент и песок. При использовании дополнительных компонентов, их также загружают в емкость бетономешалки.
После промесса наступает этап формовки

Применение вибростанка ускорит процесс: в формовку, куда предварительно уложена пластина, помещается смесь, включается движок для вибрации и убираются излишки состава.
Пластину с готовой формой поднять посредством рукояток, получится полноценный модуль, который отправляется на сушку.
Просушивание длится не менее 48 часов, при этом заготовки должны быть защищены от солнца, дождя. После высыхания с модулей снимаются пластины.

Это самый быстрый процесс, при котором изготовление керамзитобетонных блоков в домашних условиях не доставляет проблем. Однако если нужно сделать керамзитобетонные блоки своими руками более прочные и плотные, имеет смысл добавить процесс пропарки, тогда материал наберет повышенную крепость и время набора бетоном марочной прочности сократится до 28 суток.

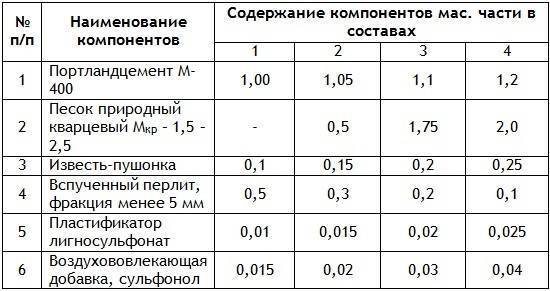

Варианты составов смеси бывают разные, однако песок, вода, цемент и керамзит – основные компоненты. В качестве дополнения можно добавить омыленные древесные смолы, увеличивающие морозостойкие качества материала и лигиносульфонат технический, повышающий связанность смеси.

А теперь чуть подробнее о том, как сделать керамзитобетонные блоки самостоятельно:

Строительство дома из керамзитобетона

1. Чтобы приготовить раствор, пропорции и ингредиенты такие:

• Портландцемент М400 или шлакопортландцемент – 1 часть;
• Керамзитовый гравий – 8 частей;
• Чистый кварцевый песок – 2 части и 3 части для фактурного слоя;
• Воды чистой – расчет 225 л на 1м3 смеси.

Варианты составов смеси бывают разные, однако песок, вода, цемент и керамзит – основные компоненты

1. Все ингредиенты всыпаются в бетономешалку, причем тут следует сначала высыпать сухие компоненты, а только затем влить воду. Если соблюдены пропорции, то масса по консистенции будет похожа на пластилин.

1. Формовки устанавливаются на ровную поверхность, изнутри стенки заготовки обильно смазываются машинным маслом, а основание посыпается песком.
2. Заполнить формы смесью, утрамбовать на вибростоле или применить для этого деревянный брусок. Трамбование ведется до тех пор, пока не образуется цементное молочко. После этого выравнивается поверхность, и заготовки отправляются на сушку.

Как видите, купить, сделать оборудование для производства блоков керамзитобетона дома и выполнить все процессы несложно. А вот изготовленные таким образом модули будут ничуть не хуже заводских.

Считаем материалы

Разберём керамзитовый блок. Возьмём для примера соотношение конструкционного керамзитобетона марки М200. Для изготовления 1м3 блоков этой марки понадобится 1.3 тонны материалов, из которых 150 кг цемента, 420 кг песка, 720 кг керамзита (пропорции — 1/2.8/4.8).

На сегодняшний день это стоит:

• цемент — 3 мешка — 1050 рублей;
• песок — 0.42 тонны — 130 рублей;
• керамзит фракции 5–20 мм — 0.72 тонны (2 м3) — 3500 рублей.

Итого: 4680 рублей (по ценам центральных районов России).

Но расход материалов рассчитан на полнотелый блок, а если учесть пустоты, ориентировочно 30%, получится, что из кубометра керамзитобетона получится 1.3 куба блока. В количестве штук это составит — 93 блока. Вес изделия — 13.9 кг: здесь всё по-честному и расчёты можно легко проверить!

Далее, делим сумму, затраченную на материалы 4680 рублей на количество блоков — 93 штуки и получаем сырьевую себестоимость — 50 рублей/шт. Стоит такой блок в центральной России 60 рублей за штуку. Получается экономия — 10 рублей с единицы. Если на дом, например, нужно 5 тыс. блоков, то сэкономленных денег получится 50 тыс. рублей. Но это ещё не всё.

К слову, марка блока с пустотами выйдет не М200, как у монолитного керамзитобетона с такими пропорциями составляющих. Прочность упадёт ориентировочно в три, а, вероятно, и в пять раз. Всё зависит от оборудования, на котором будет производиться блок.

Домашнее производство можно смело считать кустарным и если блок выйдет маркой М35 — это уже успех. Да и многие крупные производители, имеющие на вооружении профессиональное вибропрессовое оборудование, заявляют марку изделий М50, тогда как по факту она не превышает все те же М35. Достигается такой эффект за счёт жёсткой экономии на цементе и нарушении технологии.

Необходимые материалы и инструменты

Для того чтобы сделать керамзитоблоки своими руками, необходимо, в первую очередь подготовить инструменты и материалы. Лучше выбирать качественное сырье, независимо от целей использования — коммерческих или личных.

Для изготовления понадобятся:

• Бетономешалка. Даже для постройки одного дома рекомендуется приобретать её объёмом от 120 литров. В среднем цена такого инструмента — 10 тыс. рублей.
• Стол для вибропрессования. Его можно приобрести в готовом виде в строительных магазинах за 7-10 тысяч рублей. Плюсом покупных моделей является уже вмонтированная форма для заливки блоков. Но можно такой стол сделать и самому из столешницы и электрического мотора.

При наличии большого количества форм вдвоём можно сделать за один рабочий день до 150 блоков. Покупная модель может произвести за несколько минут от 1 до 4 готовых блоков. Конечно, им нужно ещё дать время для высыхания. Если требуется небольшое количество материала, а бюджет на постройку ограничен, то можно сделать керамзитные блоки своими руками из самостоятельно изготовленных приспособлений — ёмкости для замешивания бетона и формы для заливки.

Изготовление форм

Домашнюю форму можно изготовить из доски, пластика или листа металла. Главное, чтобы она была ровной. Размер одного стандартного блока составляет 39х19х19. Можно сделать одну форму с такими размерами или прямоугольник с несколькими отсеками для одновременного производства нескольких блоков. Форма изготавливается из двух частей, каждая из которых напоминает букву Г.

Деревянное изделие лучше соединить металлическими уголками, а с внутренней стороны обшить тонким листом стали. В противном случае дерево будет впитывать влагу, что плохо скажется на прочности блоков. В качестве альтернативы металлическому листу можно использовать автомобильное масло. Оно также хорошо будет защищать деревянное изделие от влаги.

Сделать керамзитобетонные блоки самому можно как цельные, так и с пустотой внутри. Она делается не только в целях экономии раствора, но и для того, чтобы стены имели лучшую теплоотдачу. Для этого нужно подготовить три цилиндра одинакового размера. Для того чтобы они крепко держались на своём месте, их сначала соединяют между собой, а потом прикручивают шурупами к боковой части формы.

Если блоков нужно немного, то для создания пустот внутри изделия используют пластиковые или стеклянные бутылки. Но перед работой их необходимо заполнить водой для того, чтобы они были более устойчивыми. Вставлять их в форму необходимо только после заполнения её раствором на 60%.

Приготовление раствора

Вторым этапом необходимо подготовить раствор. Для того чтобы получить качественные изделия, нужно смешать цемент, песок и керамзит в пропорциях 1:3:8. Воду добавлять с расчётом 200 литров на 1 кубический метр раствора. Учитывать нужно также и изначальную влажность цемента, песка и керамзита.

Для приготовления раствора необходимо подготовить:

1. Керамзит. Прочность лучше выбирать в пределах от П150 до П200, а диаметр шариков от 5 до 10 мм. Более крупные частицы придадут блоку огрядную форму и прочность будет гораздо ниже.
2. Песок. Рекомендуется использовать богатый на гравий, а не обычный.
3. Цемент марки М 400-500.
4. Вода.
5. Пластификаторы. Можно использовать мильный раствор или порошок (1% от общей массы раствора). Также для этих целей подойдёт зола или известь.

При производстве важно не только соблюдать правильные пропорции, но и в необходимой последовательности добавлять каждый элемент. Для начала необходимо рассчитать нужное количество воды

После этого в бетономешалке тщательно перемешивается песок, керамзит и цемент, а потом добавляется жидкость. Полученный раствор должен напоминать по своей консистенции разогретый пластилин.

Есть случаи, когда нет возможности купить оборудование. Тогда керамзитобетонные блоки своими руками можно сделать с помощью обыкновенной лопаты. Размешивать раствор желательно небольшими порциями, это не даст ему застыть преждевременно.

Этапы выполнения работ

Перед приготовлением смеси, нужно подготовить форму для изготовления керамзитобетонных блоков. Работа выполняется в 4 этапа:

1. Смешать подготовленные компоненты. Ответственно подойти к соблюдению их пропорции. Третья часть объема смеси будет составлять песок в который нужно добавить 1 часть воды. Такое же количество потребуется цемента М400, М500. Керамзита используют 6 частей.

Чтобы не ошибиться в расчетах, нужно знать, что в 10 л ведро входит до 5–6 кг керамзита фракции 5–20 мм. На 1 м? смеси нужно 300–400 кг керамзита. Это зависит от того, какую плотность блока требуется получить. Технология изготовления требует строгой последовательности смешивания ингредиентов. Если использовать бетономешалку, то первой выливается вода, затем добавляется керамзит, цемент и песок.

1. Хорошо перемешать смесь и приступить к формованию строительного материала. Если КББ изготавливаются на производстве, то для уплотнения раствора используют вибростанки. Но для нашего случая такое оборудование недоступно, поэтому в домашних условиях используют специальные формы или опалубку. Когда смесь начинает затвердевать и вытекать, то керамзит нужно уплотнять лопатой, чтобы избежать неровностей во время укладки КББ. Через сутки раствор «схватится» и можно расщеплять Г-образные конструкции. Укладка блоков начинается не раньше чем через 7–10 дней, после выемки из опалубки.

В домашних условиях можно использовать вибростол, который облегчит процесс изготовления КББ. В форму для керамзитоблоков помещается стальная пластина, а только потом она заполняется строительной смесью. После включения двигателя, во время вибрации материала, может получиться его вытекание. Поэтому специальным инструментом он легко убирается.

1. Когда блок сформовался, его поднимают с помощью пластины с вибростола.
2. Для просушивания, изготовленного керамзитобетона своими руками достаточно двое суток.

Изготовленные блоки можно приравнять к обычным керамическим кирпичам, так как они изготовлены из чистоэкологичных природных материалов. Используя блоки, хозяин экономит 25–30% денежных средств. Размер одного блока равен 7 кирпичам, что позволяет ускорить процесс строительных работ.
