Критерии выбора кладочной смеси

Приготовление кладочных растворов

Поскольку для кладочного состава могут использоваться различные типы смесей, рассмотрим более подробно, как приготовить раствор для кладки кирпича.

Пропорции цементного раствора

Песчано-цементные составы получили широкое распространение в капитальном строительстве и других областях, где предъявляются повышенные требования к прочностным характеристикам кирпичной кладки.

Приступая к приготовлению кладочного раствора, следует помнить, что избыток цемента в рабочей смеси не увеличивает его прочность, а в некоторых случаях, даже ухудшает его характеристики. Только четкое соблюдение дозировки обеспечит оптимальные эксплуатационные свойства кладочной смеси. Пропорции наиболее распространенных составов на цементной основе приводятся в СП 82-101-98, четко регламентирующем процентное соотношение ингредиентов в различных видах цементных кладочных смесях.

В таблице приводится процентное соотношение ингредиентов в цементном кладочном растворе, в зависимости от используемой марки цемента.

Марка кладочной смеси	Марка цемента	Соотношение цемент/песок
М25	М300	1/9,5
М50	М300	1/5,8
М400	1/7,4
М 75	М 300	1/4,2
М 400	1/5,4
М 500	1/6,7
М 100	М 300	1/3,4
М 400	1/4,3
М 500	1/5,3
М 150	М 300	1/2,6
М 400	1,3,25
М 500	1/3,9

Область применения цементного раствора в зависимости от прочностных характеристик

Ниже приводится область применения различных марок кладочных растворов.

• М25. Используется для оштукатуривания и устройства половой стяжки. Состав не содержит никаких дополнительных ингредиентов.
• М 50. Применяется для кирпичной и каменной кладки при возведении малоэтажных зданий и сооружений. Может содержать пластификаторы, красители и другие добавки.
• М 75. Используется для укладки бетонных плит, монтаже ЖБК, возведении внутренних перегородок и устройстве половой бетонной стяжки.
• М 100. Широко применяется в монолитном строительстве, кладочных работах и заливке малонагруженных ленточных фундаментов.
• М 150. Используется преимущественно при фундаментных работах на сыпучих грунтах.

Пропорции цементно-известкового раствора

Процентное соотношение цемента, извести и песка в цементно-известковом растворе приведено в таблице.

Соотношение цемент/известь/песок
Марка цемента	Кладочная смесь М 50	Кладочная смесь М 75	Кладочная смесь М 100	Кладочная смесь М 150	Кладочная смесь М 200
М 300	1/0,6/8	1/0,3/4	1/0,2/3,5	1/0,1/2,5
М 400	1/0,9/8	1/0,5/5,5	1/0,4/4,5	1/0,2/3	1/0,1/2,5
М 500		1/0,8/7	1/0,5/5,5	1/0,3/4	1/0,2/3

Раствор готовится в следующей последовательности:

1. Известь-пушонка разводится до консистенции кефира, после чего процеживается.
2. Отдельно готовят сухую песчано-цементную смесь.
3. Процеженную известь добавляют в цементно-песчаную смесь и тщательно перемешивают до получения однородной массы.

Пропорции цементно-глиняного раствора

Соотношение цемента, глины и песка в цементно-глиняной кладочной смеси приведено в таблице.

Марка кладочной смеси	Цемент М 500	Цемент М 400	Цемент М 300
Соотношение цемент/глина/песок
М 300	1/0,15/2,1	1/0,07/1,8
М 200	1/0,2/3	1/0,1/2,5
М 150	1/0,3/4	1/0,2/3	1/0,1/2,5
М 100	1/0,5/5,5	1/0,4/4,5	1/0,2/3,5
М 75	1/0,8/7	1/0,5/5,5	1/0,3/4
М 50		1/0,9/8	1/0,6/6
М 25			1/1,4/10,5

Добавление глины повышает способность кладочных смесей удерживать влагу.

Малая прочность известкового раствора препятствует его широкому применению при кладочных работах. Чаще всего, известковые смеси используются при штукатурных работах. Пропорции рабочего раствора зависят, прежде всего от жирности извести и могут колебаться в пределах от 1/2 до 1/5.

Характеристики сухих смесей из цемента и песка

Смеси сухие монтажно-кладочные цементно-песчаные имеют разные характеристики, которые зависят от ингредиентного состава. Например, органических примесей не должно быть в смесях марок М100 и М150. Коэффициент расслаиваемости для всех составов без исключения не должен превышать 10.

Состав марки М100 вы сможете приобрести по более низкой стоимости по той причине, что в нём содержится известь, которая позволяет снизить долю цемента. М150 выступает универсальным составом, который в большинстве случаев способен заменить любую другую смесь. Рекомендуемая толщина слоя в данном случае может изменяться в пределах от 5 до 50 мм. На один квадратный метр расход смеси составит 16,5 кг. Это верно, если толщина слоя будет равна 1 см. Эта марка кладочной смеси схватиться за 2 часа, тогда как ее отвердевание происходит за сутки.

Составы марки М200 часто называются монтажно-кладочными, они выпускаются в нескольких модификациях, каждая из которых предназначена для выполнения определённых целей. Полученный в результате камень отличается высокой прочностью, а примерный расход достигает 8,5 кг на квадратный метр при толщине слоя в 5 мм. Составы марки М300 называются ещё пескобетоном, их стоимость несколько выше, а область использования не столь широка. Смеси используются там, где важна прочность. Что касается штукатурных работ, то М300 для них не подходит. Расход на стяжку составляет примерно 19,5 кг на квадратный метр.

Определение подвижности раствора

Под подвижностью кладочной смеси подразумевают ее способность растекаться под воздействием собственного веса. Для определения подвижности готового раствора используется конус Абрамса. Это приспособление представляет собой конус массой 0,3 кг, высота которого составляет 150 мм, а угол при вершине – 30.

Определение подвижности раствора производится следующим образом:

1. Рабочую емкость 1 заполняется готовой смесью таким образом, чтобы расстояние от края сосуда до поверхности раствора составляло 10 – 15 мм.
2. Уложенная смесь штыкуется 25 – 30 раз и встряхивается путем легкого постукивания.
3. Конус устанавливают таким образом, чтобы его вершина касалась поверхности смеси, и фиксируют с помощью зажимного винта 3, после чего отмечается расположение указателя на шкале 4.
4. Стопорный винт 3 отпускается, вследствие чего конус начинает свободно погружаться в раствор. Как только погружение конуса прекращается, стопорный винт снова зажимается, а показания указателя на шкале 4 снова отмечаются в лабораторном журнале.
5. Глубина погружения конуса определяется как разность между первичным и вторичным замерами, а подвижность состава – как среднеарифметическое значение по результатам двух опытов.

Рекомендуемые значения подвижности раствора в зависимости от назначения приведены в таблице.

Область применения кладочной смеси	Глубина погружения конуса, см	Марка по подвижности, П
А. растворы для кладки
– для бутовой кладки:
вибрированной	1-3	Пк1
невибрированной	4-6	Пк2
– для кладки из пустотного кирпича или керамических блоков	7-8	Пк2
– для кладки из монолитного кирпича; керамических блоков; бетонных камней или камней из легких пород	8-12	Пк3
– для заливки пустот в кладке и подачи раствора насосом	13-14	Пк4
– для устройства подушки при монтаже стен из крупных бетонных блоков и плит; расшивок горизонтальных и вертикальных швов в стенах из панелей и крупных бетонных плит	5-7	Пк2
Б. Растворы для облицовки
– для монтажа плит из натурального камня и керамической плитки по готовой кирпичной кладке	6-8	Пк2
– для монтажа облицовочных изделий, легкобетонных панелей и блоков в заводских условиях
В. растворы для штукатурных работ
– для грунтования	7-8	Пк2
– раствор для набрызга
при ручном способе нанесении	8-12	Пк3
при механизированном способе нанесения	9-14	Пк4
– раствор для накрывки:
без применения гипса	7-8	Пк2
с применением гипса	9-12	ПкЗ

Разновидности смесей для кладки кирпича

Сухая кладочная смесь

Главными компонентами, которые входят в состав любого раствора для кладки, является сухая смесь и вода. Но весь секрет в создании действительно прочной смеси лежит в четком соблюдении всех пропорций материалов и последовательности добавления.

Сухие кладочные смеси бывают разными по сфере применения, поэтому и составы отличаются, несмотря на одинаковую основу. Их можно условно разделить на две главные категории:

• Для общего применения в строительстве. Х используют при возведении стен. Самые распространенные э то М150 и М200 – на основе этих двух видов почти каждый производитель создают собственную версию, но из-за добавления различных добавок конечный итог (продукция) значительно отличаются по характеристикам.
• Специального назначения. Используют при кладке печей, дымоотводных труб, бассейнов.

Белая

Как правило, белые смеси для кладки используют при облицовке или восстановлении швов сооружений, которые использовали уже много лет подряд. В состав этих смесей входит не только стандартный высококачественный цемент, песок и вода, но и пластификаторы, а также известковое молочко.

Помимо эстетических свойств, которые являются одним из главных отличий, раствор имеет прекрасную эластичность, прочность и практичность.

Помимо этого, именно белые растворы имеют способность водоудержания (97%), что очень важно при облицовке – отделка из кирпича будет держаться намного дольше и не потеряет свойств характеристик и качеств

Цементно-песчаная

Данный вид кладочных растворов самый востребованный при всех видах строительства и отделочных работ и часто используется при работе с силикатным или керамическим кирпичом.

Цементная

Благодаря высоким показателям прочности и жесткости растворы из цемента очень востребованы при строительстве частных домов и возведении многоэтажек.

Цементно-глиняная

Качество этих смесей во многом зависит от тщательного измельчения и очищения глины от примесей, которую добавляют в этот раствор. Такие составы используют для строительства частных домов и невысоких сооружений.

Цементно-известковая

Благодаря высоким показателям пластичности и сцепления,  данные виды растворов часто используются для кладки силикатного и керамического кирпича.

Известковая

Этот вид раствора используется редко, так как обладает низким уровнем прочности, повышенной хрупкостью и малым уровнем теплопроводности. Используется только при возведении малоэтажных сооружений и невысоких конструкций.

Фото кладочного раствора

Также рекомендуем просмотреть:

• Лучший монтажный клей для пеноблоков
• Лучшая проникающая гидроизоляция для бетона
• Что такое полимерная шпатлевка
• Расход сухой смеси для наливных полов на 1 м2
• Нормы расхода шпатлевки на 1 м2 для различных поверхностей
• Нормы расхода штукатурки на 1м2
• Какой выбрать клей для теплоизоляции
• Какой клей для керамической плитки лучше
• Фасадная шпаклевка для наружных работ
• Разновидности и применение финишной шпаклевки
• Специальные строительные смеси
• Лучшая гипсовая шпаклевка для стен и потолков
• Выбор лучшего клея для гипсокартона
• Виды гипсовой штукатурки Кнауф
• Обзор лучшей шпатлевки по дереву
• Какой плиточный клей лучше
• Фасадная штукатурка для наружных работ
• Какую затирку для плитки выбрать
• Как сделать венецианскую штукатурку своими руками
• Какой клей для плитки лучше в ванной
• Лучшие виды декоративной штукатурки
• Лучшая готовая шпаклевка для стен
• Какая штукатурка лучше для стен и потолка
• Фактурная штукатурка стен своими руками
• Какие смеси для наливных полов выбрать
• Лучшие сухие смеси для стяжки пола
• Лучшие гидроизоляционные смеси
• Что такое отсев щебня
• Как выбрать цемент
• Какой строительный песок лучше
• Как выбрать клей для пенопласта
• Какая гипсовая штукатурка лучше
• Механизированная штукатурка стен
• Какая шпаклевка лучше
• Как выбрать лучший ровнитель для пола
• Нанесение декоративной штукатурки короед
• Какую шпаклевку лучше выбрать
• Обзор латексной шпатлевки
• Какую битумную мастику лучше выбрать

Как приготовить раствор

Может показаться, что на вопрос, как приготовить раствор, самый очевидный ответ — с помощью готовой смеси.

Отчасти это правильно. Использование готовых сухих смесей — простой и быстрый способ. Достаточно закупить нужное количество мешков смеси, набрать воды, взять инструменты для замешивания — и можно приступать к работе. С одним лишь ограничением: способ подходит только для небольших объемов.

Дело в том, что готовые смеси обходятся дороже, чем самостоятельное приготовление раствора из отдельных компонентов. И на большой стройке переплата может быть значительной.

Поэтому, если нужно выложить из кирпича столбики для забора, вполне подойдет вариант покупки готовой смеси. Если же предстоит возведение гаража, пристройки или целого дома, то рекомендуется закупить нужные компоненты по отдельности и самостоятельно замешивать раствор.

Перед самостоятельным приготовлением кладочного раствора необходимо определиться, где он будет использоваться. После чего определяются пропорции компонентов и марка раствора.

Какой раствор нужен для кладки кирпича

Правильно составленные кладочные растворы должны соответствовать следующим нормам:

1. Грамотный выбор рецепта раствора для кладки, пропорций песка и цемента и объемов исходного сырья.
2. Применение качественных компонентов.
3. Тщательная подготовка материалов.
4. Соблюдение технологии производства.

1. Оптимальная пластичность смеси. Такой параметр способствует эффективному заделыванию углублений в кладочных слоях.
2. Время твердения. Большие объемы раствора, который быстро твердеет, непригодны к использованию. Чтобы устранить такое явление, нужно добавить в состав известь.
3. Повышенная прочность. Когда смесь застынет, прочностные характеристики цементных слоев будут увеличены, а стена из кирпича станет устойчивой к деформациям и другим негативным факторам.

Чтобы обеспечить эффективное образование твердой ЦПС, нужно грамотно выбрать пропорции раствора. В процессе реакции компонентов с водой увеличиваются прочностные показатели, а связующий компонент объединяет стройматериалы в цельную конструкцию.

Несмотря на используемую рецептуру, кладочный раствор и пропорции песка и цемента должны предусматривать наличие следующих ингредиентов:

1. Вяжущая часть. В большинстве случаев применяется цемент для кладки, который начинает твердеть при взаимодействии с жидкостью, соединяясь с остальными частями раствора..
2. Вещество-заполнитель. Предназначается для улучшения эксплуатационных свойств и увеличения объема смеси.
3. Жидкость. Вода используется для реакции с вяжущей частью добавки и способствует нормальному протеканию гидратации.

Роль вещества с вяжущими свойствами могут выполнять следующие типы сырья:

1. Портландцемент.
2. Известь.
3. Известково-цементная смесь.

Разбираясь, какой цемент лучше для кладки кирпича, необходимо учитывать тип задач, для которых он будет использоваться, и характеристики марки.

Цементный раствор для кладки кирпича должен содержать и дополнительные компоненты, в их числе:

1. Добавки для повышения морозостойкости. Их задача заключается в предотвращении кристаллизации жидкости под воздействием мороза и нормализации гидратации.
2. Пластифицирующие добавки. Способствуют удобоукладываемости рабочего состава и облегчают его эксплуатацию.
3. Отвердители. Улучшают процесс полимеризации вяжущих добавок и уменьшают период набора прочностных показателей.
4. Красители. С помощью цветных пигментов можно поменять гамму материала и улучшить эстетические свойства стены.

Конечная марка состава определяется пропорциями песка и цемента для кладки кирпича. По мере увеличения содержания песка марка снижается, а при увеличении доли цемента — повышается. Для замешивания растворов используют разные марки цементной-песчаной смеси для кладки кирпича, но наиболее часто встречается М75. В таком случае пропорции цемента и песка для кладки кирпича выбираются в соотношении 1:5:0,8.

Кладочный раствор может отличаться разным соотношением ингредиентов. Они выбираются с учетом назначения и сферы применения.

Известковый

Для возведения кирпичных заборов и стеновых конструкций принято использовать растворы для кирпичной кладки с высокой пластичностью. Поэтому в их состав добавляют известь, соединенную с песком. Сухие добавки тщательно перемешиваются, а потом заливаются жидкостью. Дальше ингредиенты еще раз перемешиваются до образования сметанообразной консистенции без комочков и твердых примесей.

Оптимальные пропорции выбираются из расчета 1 часть извести на 2-5 частей песка.

Цементный

Интересуясь, как приготовить раствор для кладки кирпича, пропорции песка и цемента нужно выбирать с учетом некоторых требований. В зависимости от марки второго компонента определяется соотношение ингредиентов: так, на 1 часть цемента может приходится 3-6 частей песка.

Цементно-известковый

Состав кладочного раствора на основе цементно-известковой смеси создается из следующих ингредиентов:

1. Гашеная известь, разведенная в воде до густого состояния. Известковую массу тщательно процеживают.
2. Сухой цемент на кладку и песок.

Каждая часть тщательно перемешивается. Наличие извести в составе цемента повышает пластичность смеси и позволяет использовать ее с любыми разновидностями кирпичей.

Простая смесь

Простую смесь создают на базе связывающей добавки и песка. В качестве первого может использоваться глина, но такой вариант востребован только для узкопрофильных задач.

Сложная смесь

Сложным замесом называются составы из разных добавок и вяжущей основы. К таковым относят цементно-известково-глиняные и другие растворы. Наличие глины в составе способствует легкой и аккуратной укладке.

Варианты кладочных смесей для кирпича

В интерне-магазине представлено несколько типов сухих смесей для кладки стеновых материалов. Часть из них предназначена для газобетонных и иных блоков, другие — непосредственно для приготовления растворов для возведения стен из кирпича. Среди них:

• сухая кладочная смесь с содержанием извести в качестве вяжущего вещества. Из нее получается более пластичная растворная масса, которая подходит для строительства межкомнатных перегородок и некоторых кирпичных ограждений;
• цементная кладочная смесь. В составе имеет одну часть портландцемента М 400 и три части среднефракционного песка. Такие смеси — идеально решение для капитальных стен и ограждений из полнотелого, керамического и облицовочного кирпича;
• цементно-известковые составы. В качестве вяжущего вещества выступает цемент и гашеная известь в равных долях. Смеси используются для приготовления кладочных растворов для работы с полнотелыми, стеновыми и силикатными кирпичами;
• цветные кладочные смеси. В составе, помимо традиционных компонентов в виде песка, извести и цемента, имеются колеровочные составы, которые при добавлении в сухую смесь воды окрашивают полученный раствор в определенный цвет. Такие составы используются для кладки облицовочного кирпича, для контрастной расшивки или маскировки межкирпичных швов.

Фото 2. Клеевые смеси для укладки кирпича бывают: сухие, цветные или цементно-известковые, с добавлением песка, цемента, извести и других компонентов

Правильный учет стройматериалов

Прежде чем приступить к любому строительству, необходим точный расчет всех необходимых стройматериалов. Это следует сделать во избежание возможной нехватки какого – либо материала или его избытка.

Чтобы произвести расчет, понадобиться строительная рулетка и несложные вычислительные навыки. Расчет самого кирпича, перед началом стройки, необходимо делать с небольшим запасом. Часть его будет колотым. Да и в строительстве всегда требуются половинки, либо более мелкие части.

От вида выполняемых работ напрямую зависят качественные характеристики раствора. Твердость смеси для кладки кирпича непосредственно зависит от марки цемента. Диапазон этих марок – от М50 до М100. От их выбора зависит расчет количества цемента, затраты на его приобретение.

По мнению специалистов, на каждый квадратный метр кирпича расходуется 0,25 кубических метров смеси. Расчет количества раствора необходимо делать, учитывая это утверждение. Если при возведении постройки используется пустотелый кирпич, расход раствора значительно увеличится. Ведь он будет заполнять все пустоты и впадины кирпича.

Необходимо соблюдать условия хранения стройматериалов. Некоторые из них с течением времени сохраняют свои характеристики. Другие могут прийти в негодность. Песок сохраняет свои качества на протяжении нескольких месяцев. Цемент, при неправильном хранении, может стать камнем.

Подсчитывая материал для кладки, следует произвести расчет сопутствующих материалов для заливки фундамента, стяжки стен, штукатурных работ.

Существует множество готовых сухих смесей для кладки. Однако перечисленные выше компоненты до сих пор вне всякой конкуренции. Следует помнить, что кладку кирпича лучше выполнять в летнее время. Этот период наиболее благоприятен для строительства.

Технология и пропорции приготовления

Качественный строительный раствор получается при соблюдении требований к его компонентам:

1. Цемент – ориентироваться нужно на марку материала. От этого показателя зависит прочность состава и пропорции ингредиентов. Также нужна проверка состояния цемента, не должно быть комков.
2. Песок лучше использовать речной. До начала работ его просеивают, удаляя камни и примеси.
3. Вода должна быть чистая, из водопровода, скважины или колодца.
4. Для растворов используется только гашеная известь.
5. Добавки выбираются по назначению: пластифицирующие, ускоряющие или тормозящие схватывание состава. Иногда используют бытовую химию в виде геля для посуды или жидкого мыла. Но применение заводских средств надежнее.

Для приготовления подбирают емкость в зависимости от объема раствора. Это может быть ведро или бетономешалка. На норму расхода смеси влияет толщина кладки, размер и тип кирпича (полнотелый или пустотелый). Для размешивания потребуется строительный миксер.

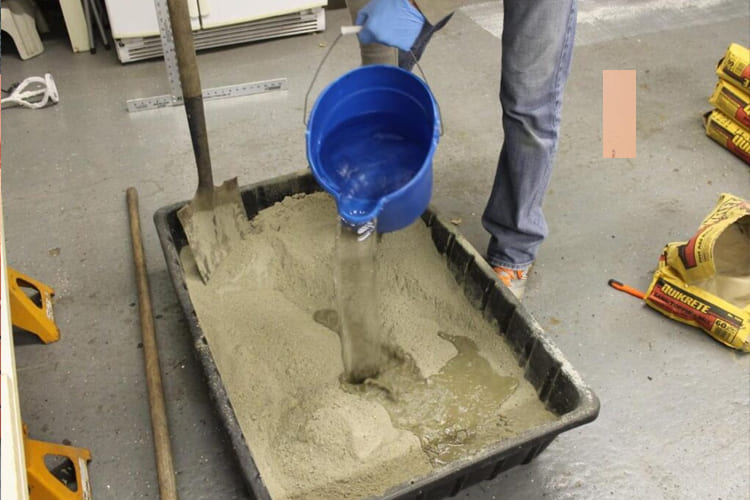

Технология приготовления:

1. Сухие ингредиенты засыпаются в емкость и перемешиваются.
2. Вода добавляется частями. Примерный расход – 0,8 л на 1 кг цемента.
3. Состав перемешивают до однородного состояния. Готовность раствора определяют, наклонив емкость под 45°. При правильной консистенции он не вытекает.

Пропорции цементного раствора (цемент:песок)

Марка цемента	Марка раствора, кг/см2
75	100
ЦЕМ 1 22,5 Н	1:4	1:3
ЦЕМ 1 32,5 Н	1:5,5	1:4,5
ЦЕМ 1 42,5 Н	1:6	1,5,5

Пропорции цементно-известкового раствора (цемент:известь:песок)

Марка цемента	Марка раствора, кг/см2
75	100
ЦЕМ 1 22,5 Н	1:0,3:4	1:0,2:3,5
ЦЕМ 1 32,5 Н	1:0,5:5,5	1:0,4:4,5
ЦЕМ 1 42,5 Н	1:0,8:7	1:0,5:5,5

Марки цементных кладочных растворов

В зависимости от прочности на сжатие (нагрузки в кг на см2) для кладочных растворов установлены марки:

1. М4 и М10 – чаще всего это известковые и глиняные смеси, где к вяжущему добавляется песок и вода. Такие составы используют для надземных частей частного домостроения. При добавлении цемента и пластификаторов М10 применяют в кладке подвалов. У низких марок не контролируется морозостойкость.
2. М25 – подвижный и пластичный состав подходит для оштукатуривания стен и потолка, рекомендуется для пористой поверхности. При возведении стен применяется в ненагружаемых конструкциях, декоративной кладке.
3. М50 – универсальный вариант для возведения стен из кирпича или каменных блоков. Это цементно-известковая смесь с добавлением пластификаторов. Раствор отличает низкой плотностью, не рассчитан на высокое сжатие. Он подходит для малоэтажного строительства.
4. М75 – состав применяется почти во всех видах строительных и ремонтных работ: монтаж фундамента, кладка стен, стяжка пола.
5. М100 – раствор используется в строительстве многоэтажных зданий. Благодаря влагонепроницаемости он подходит в качестве основы под мягкую кровлю, для создания внешних перекрытий.
6. М150 – высокопрочный раствор применяют в устройстве плитного, ленточного или монолитного основания здания. Кладочная смесь рассчитана на высокую нагрузку, в ней не бывает гипса и извести.
7. М200 – смесь обладает повышенной водостойкостью, используется для гидроизоляции и заливки пола в помещениях с повышенной влажностью.

Одной из значимых характеристик кладочной смеси является морозостойкость. По строительным нормам она соответствует марке раствора. Например, М100 – F100, состав рассчитан на 100 циклов замораживания и оттаивания.

Правильный учет стройматериалов

Прежде чем приступить к любому строительству, необходим точный расчет всех необходимых стройматериалов. Это следует сделать во избежание возможной нехватки какого – либо материала или его избытка.

Чтобы произвести расчет, понадобиться строительная рулетка и несложные вычислительные навыки. Расчет самого кирпича, перед началом стройки, необходимо делать с небольшим запасом. Часть его будет колотым. Да и в строительстве всегда требуются половинки, либо более мелкие части.

От вида выполняемых работ напрямую зависят качественные характеристики раствора. Твердость смеси для кладки кирпича непосредственно зависит от марки цемента. Диапазон этих марок – от М50 до М100. От их выбора зависит расчет количества цемента, затраты на его приобретение.

По мнению специалистов, на каждый квадратный метр кирпича расходуется 0,25 кубических метров смеси. Расчет количества раствора необходимо делать, учитывая это утверждение. Если при возведении постройки используется пустотелый кирпич, расход раствора значительно увеличится. Ведь он будет заполнять все пустоты и впадины кирпича.

Необходимо соблюдать условия хранения стройматериалов. Некоторые из них с течением времени сохраняют свои характеристики. Другие могут прийти в негодность. Песок сохраняет свои качества на протяжении нескольких месяцев. Цемент, при неправильном хранении, может стать камнем.

Подсчитывая материал для кладки, следует произвести расчет сопутствующих материалов для заливки фундамента, стяжки стен, штукатурных работ.

Существует множество готовых сухих смесей для кладки. Однако перечисленные выше компоненты до сих пор вне всякой конкуренции. Следует помнить, что кладку кирпича лучше выполнять в летнее время. Этот период наиболее благоприятен для строительства.
