Типичные ошибки при работе с резьбонарезными клуппами
В процессе монтажных и ремонтных работ при прокладке инженерных систем отопления, водоснабжения, газоснабжения все еще актуально использование стальных труб. Для их соединения между собой чаще всего используется резьбовое соединение, что в достаточной мере гарантирует надежность и герметичность всей системы.
Нарезку резьбы выполняют с помощью специализированного инструмента – резьбонарезных станков и клуппов, плашек, метчиков. При достаточном опыте и квалификации мастера этот процесс выполняется просто и быстро, однако нужно знать и соблюдать некоторые тонкости и правила. Иначе резьба получится некачественной и с дефектами, а также это чревато поломкой самого инструмента.
Рассмотрим подробнее основные ошибки, из-за которых резьба может получиться дефектной или ее не получится изготовить вовсе.
Не соответствующая ГОСТу труба
Для получения качественного резьбового соединения важен не только хороший качественный инструмент, но и правильно подобранная труба.
Большинство компаний при производстве труб руководствуются нормативными стандартами – ГОСТами, в которых прописаны все необходимые технические требования к продукции.
К примеру, все требования к водогазопроводным системам указаны в ГОСТ 3263-75. Этот тип труб широко используется в самых различных сферах: ЖКХ, инженерное строительство, сельское хозяйство и промышленность, потому как обеспечивают водо-, тепло- и газоснабжение.
Согласно прописанным в документе требованиям трубы выпускаются с определенным наружным диаметром, толщиной стенки и условным проходом в зависимости от типа (легкая, обычная, усиленная).
Сортамент стальных водогазопроводных труб:
| Условный проход | Наружныйдиаметр, мм | Диаметр,дюйм | Толщина стенки, мм | Вес, кг/м | |||||
| Ду | Дюйм | Легкие | Обыкновенные | Усиленные | Легкие | Обыкновенные | Усиленные | ||
| 6 | — | 10,2 | 1/4 | 1,8 | 2,0 | 2,5 | 0,37 | 0,40 | 0,47 |
| 8 | 1/4 | 13,5 | 1/3 | 2,0 | 2,2 | 2,8 | 0,57 | 0,61 | 0,74 |
| 10 | 3/8 | 17,0 | 2/5 | 2,0 | 2,2 | 2,8 | 0,74 | 0,80 | 0,98 |
| 15 | 1/2 | 21,3 | 1/2 | 2,35 | — | — | 1,10 | — | — |
| 15 | 1/2 | 21,3 | 1/2 | 2,5 | 2,8 | 3,2 | 1,16 | 1,28 | 1,43 |
| 20 | 3/4 | 26,8 | 3/4 | 2,35 | — | — | 1,42 | — | — |
| 20 | 3/4 | 26,8 | 3/4 | 2,5 | 2,8 | 3,2 | 1,50 | 1,66 | 1,86 |
| 25 | 1 | 33,5 | 1 | 2,8 | 3,2 | 4,0 | 2,12 | 2,39 | 2,91 |
| 32 | 1.1/4 | 42,3 | 1.1/4 | 2,8 | 3,2 | 4,0 | 2,73 | 3,09 | 3,78 |
| 40 | 1.1/2 | 48,0 | 1.1/2 | 3,0 | 3,5 | 4,0 | 3,33 | 3,84 | 4,34 |
| 50 | 2 | 60,0 | 2 | 3,0 | 3,5 | 4,5 | 4,22 | 4,88 | 6,16 |
| 65 | 2.1/2 | 75,5 | 2.1/2 | 3,2 | 4,0 | 4,5 | 5,71 | 7,05 | 7,88 |
| 80 | 3 | 88,5 | 3 | 3,5 | 4,0 | 4,5 | 7,34 | 8,34 | 9,32 |
| 90 | 3.1/2 | 101,3 | 3.1/2 | 3,5 | 4,0 | 4,5 | 8,44 | 9,60 | 10,74 |
| 100 | 4 | 114,0 | 4 | 4,0 | 4,5 | 5,0 | 10,85 | 12,15 | 13,44 |
| 125 | 5 | 140,0 | 5 | 4,0 | 4,5 | 5,5 | 13,42 | 15,04 | 18,24 |
| 150 | 6 | 165,0 | 6 | 4,0 | 4,5 | 5,5 | 15,88 | 17,81 | 21,63 |
Обязательно проверяйте свою трубу на соответствие указанным в таблице техническим требованиям.
К примеру, в видео ниже вы можете увидеть, что на трубе, изготовленной по ГОСТу, с помощью электрического резьбонарезного клуппа изготовлена качественная резьба. Труба, которая не соответствует нормативным стандартам, оказалась дефектной и непригодной к выполнению работ. Резьбонарезная голова попросту не смогла захватить такую трубу.
Нарезание резьбы без резьбонарезного масла

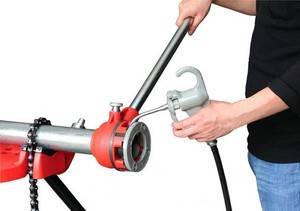

Большое значение для получения качественной резьбы имеет использование достаточного количества смазочно-охлаждающей жидкости. Это обеспечивает легкое вхождение резьбонарезных ножей в основание трубы, отводит стружку, снижает трение, следовательно, облегчает нарезание резьбы. Кроме того, применение минерального или синтетического масла помогает продлить срок эксплуатации инструмента, уменьшая его износ.
Использование некачественного или затупленного резьбонарезного инструмента
Рекомендуем использовать только качественный инструмент проверенных брендов, иначе с высокой долей вероятности резьба получится неаккуратной
Резьбонарезные ножи являются рабочим расходным элементом клуппа, поэтому важно контролировать их состояние и проверять на предмет затупления. Также причиной дефектов при нарезке резьбы может служить неправильной положение резцов
К примеру, они могут съехать внутрь, тогда необходимо их немного развести, и качество резьбы восстановится. Не рекомендуется использовать дешевые неоригинальные ножи, это также может быть причиной низкого качества выполненных работ.
Что такое клуппы для нарезки резьбы и какими они бывают
Клупп – полезный инструмент, о котором далеко не все знают. Используются клуппы для создания резьбы на трубах и других металлических деталях. Строение клуппа – это держатель, выполненный из недорогого материала, и резцы – созданные из высокопрочного металла
Очень важно, чтобы резцы клуппа были изготовлены из металла, по прочности похожего на сталь, или из настоящей стали. В таком случае инструмент долгое время будет служить и формировать новую качественную резьбу
Клуппы являются наиболее удобным и недорогим инструментом. Чаще всего их используют для создания новой внешней резьбы на трубах с целью соединения труб между собой.
Клуппы для нарезки резьбы (https://rems-russia.ru/narezanie-rezbi/) не требуют особых усилий при работе с ними. Для работы в труднодоступных местах существуют специальные насадки.
Какие виды инструментов бывают
В продаже встречаются механические клуппы и с электроприводом. Каждый тип устройства имеет свои плюсы. Преимущества ручного клуппа следующие:
- можно использовать на улице даже в сырую погоду;
- невысокая стоимость инструмента;
- не требует подключения к электросети;
- имеет компактные размеры;
- легко управляем даже в труднодоступных местах.

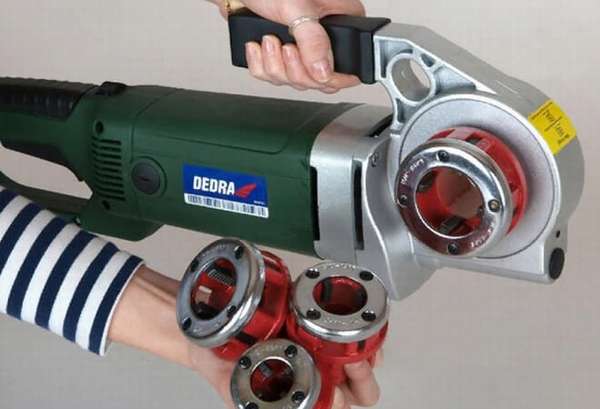

Преимущества электроклуппов:
- можно значительно повысить скорость создания резьбы;
- устройство позволяет сделать резьбу на трубах любого диаметра;
- не требуется прилагать усилий при создании резьбы.

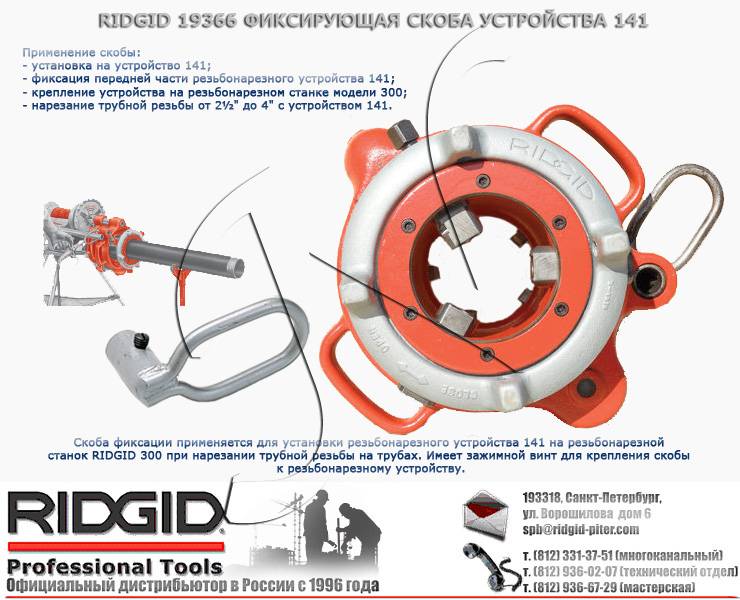

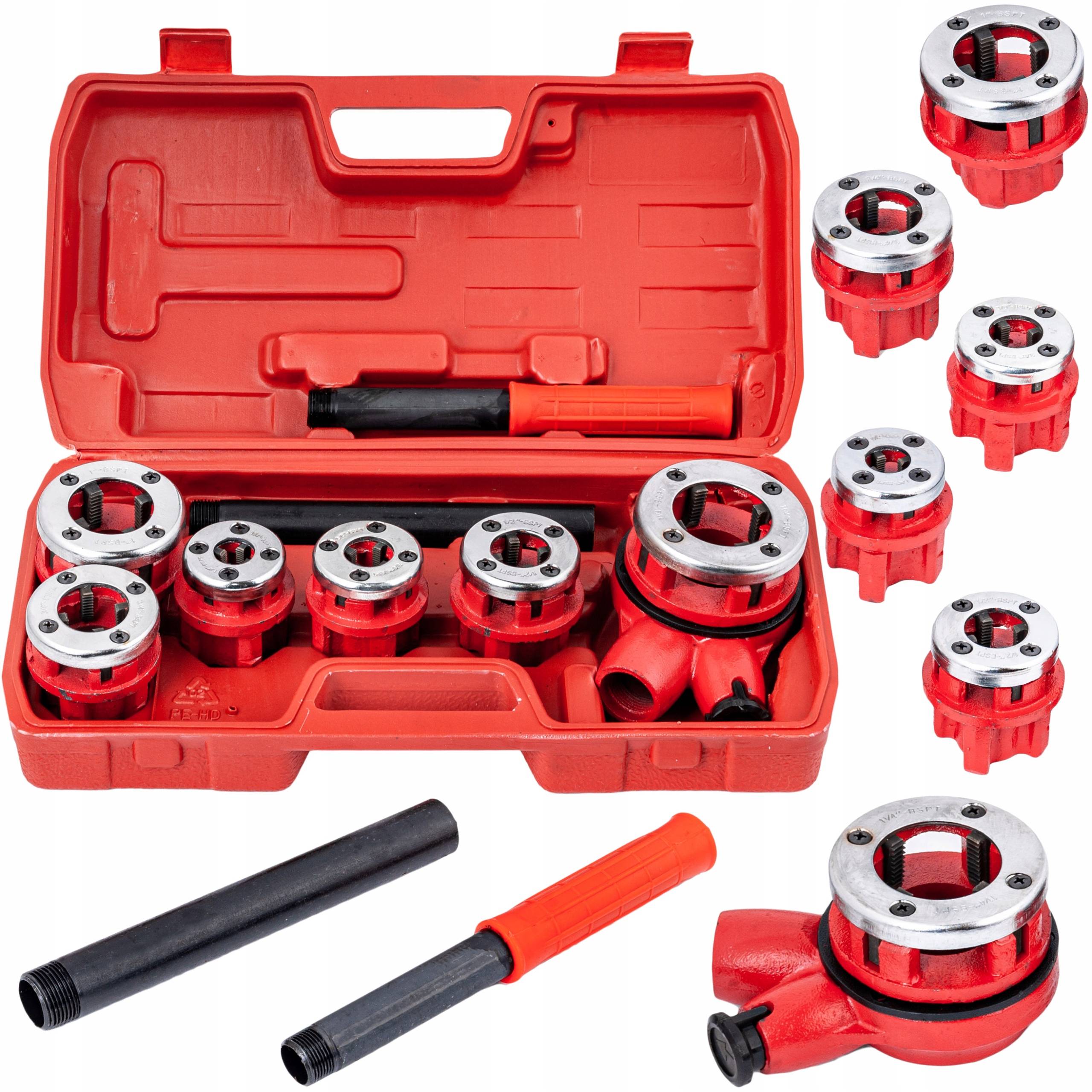

Ручные инструменты рекомендуется применять для работы с трубами небольшого диаметра, до 2’’. Некоторые ручные могут проводить нарезку на трубах до 4’’. При нечастом использовании клуппа рекомендуется приобретать устройство с ручным приводом. В случае, когда требуется провести большое количество сантехнических работ в загородном доме или квартире, можно приобрести набор клуппов разных диаметров. Как правило, набор продается в удобном пластиковом чемоданчике, может состоять из 3 и большего количества насадок.
Электроклуппы можно использовать для труб, имеющих как маленький, так и большой диаметр. Для трубы размером до 1 дюйма требуется всего один проход электрическим устройством, а для размеров до двух дюймов – 2 прохода.
Как работать с клуппом
При работе с механическим клуппом, то есть с ручным, необходимо предварительно обработать поверхность, на которую будет наноситься резьба. Трубу очищают от накалины, смазывают охлаждающей жидкостью. Такая обработка необходима для того, чтобы резьба получилась ровной и не деформировалась при использовании.
После обработки жидкостью необходимо зафиксировать трубу при помощи тисков, в случае если идет работа с ручным инструментом. Далее прикрепляют клупп к трубе, требующей нарезку и вращают рукоять. Ручка может быть раздвижной, что повышает комфортность использования прибора на маленький пространствах.
Алгоритм работы с электрическим клуппом следующий:
- зафиксировать трубу;
- прикрепить клупп;
- нажать кнопку пуска.
Продаваемые клуппы обычно обработаны порошковой краской, которая предохраняет их от коррозии.
Устройство
Плашка выполнена из стали высокой прочности. Для нарезания необходимо, чтобы она была прочнее обрабатываемой поверхности. Однако для этого не нужно, чтобы весь инструмент был из хорошей стали. Достаточно только режущей части, непосредственно контактирующей с более мягкими сплавами.
Именно это и реализовано в клуппе. Из прочной и более дорогой стали в нем только резец, поэтому изделие получается дешевле. Есть и другие отличия от плашки:
- присутствует направляющая часть;
- резцы длиннее.
То есть клупп — это ручной инструмент для аккуратного нарезания резьбы. Чаще всего используется для обработки труб, но можно применять и на подходящей округлой заготовке.
Как правильно нарезать резьбу на трубе трубным клуппом
Перед тем, как воспользоваться инструментом, необходимо разобраться с некоторыми нюансами. Внешне инструмент не вызывает никаких трудностей – установил соответствующего диаметра плашку, и нарезай себе резьбу. Однако не все так просто! Перед тем, как выполнять нарезку резьбы, нужно подготовиться к этому мероприятию. Процедура в виде инструкции по нарезанию резьбового соединения выглядит следующим образом:
- Завальцовывание трубы. Обязательная процедура, так как это поможет упростить процесс нарезки спиралевидного соединения. Завальцовывание представляет собой уменьшение наружного диаметра трубы на несколько миллиметров. Делается это с помощью применения напильника, турбинки, наковальни и молотка, а также газового ключа. Мастера используют для завальцовки болгарку с заточным кругом
- Обработать завальцованный участок трубы любым видом смазочного материала – Литол или Солидол. Этими же материалами можно обработать резцы, что поможет продлить срок их службы путём уменьшения сопротивления при нарезке
- Если нарезание резьбы выполняется на трубе, которая расположена рядом возле стены или в грунте, нужно зафиксировать ее газовым ключом, чтобы избежать нарушения целостности крепления второго конца трубы. Если же труба не закреплена, ее нужно зажать в тисках, и только после этого приступать к обработке
- Нарезка выполняется медленными возвратно-поступательными движениями, так как большая скорость приведёт к выходу из строя инструмента
- Надев на трубу плашку, необходимо установить ее строго в перпендикулярном положении торцевой части материала, то есть выровнять положение плашки относительно трубы
- Медленными движениями надо нарезать первый виток, который является основным. При нарезке необходимо делать один оборот вперед, а затем возвращаться на 0,5 оборота назад. В процессе возврата будет осуществляться удаление металлической стружки
- Как только первый виток будет нарезан, дальнейшее применение инструмента облегчается, и заключается только в выполнении возвратно-поступательных движений
После этого выкручивается плашка, и проверяется качество и целостность получившейся резьбы. На нее можно накрутить соединительную муфту, проверив качество завинчивания. Сколько нужно витков на трубе для надежного соединения? Этим вопросом задается каждый мастер, орудуя аналогичным инструментом. Количество витков составляет столько, сколько их на резаке или на соединительной муфте.
Важно знать! В процессе нарезки не стоит торопиться, иначе все старания могут привести к притуплению резцов на инструменте. Нельзя использовать плашку, на которой повреждены или сточены резцы, так как это может привести к нарушению целостности трубы.

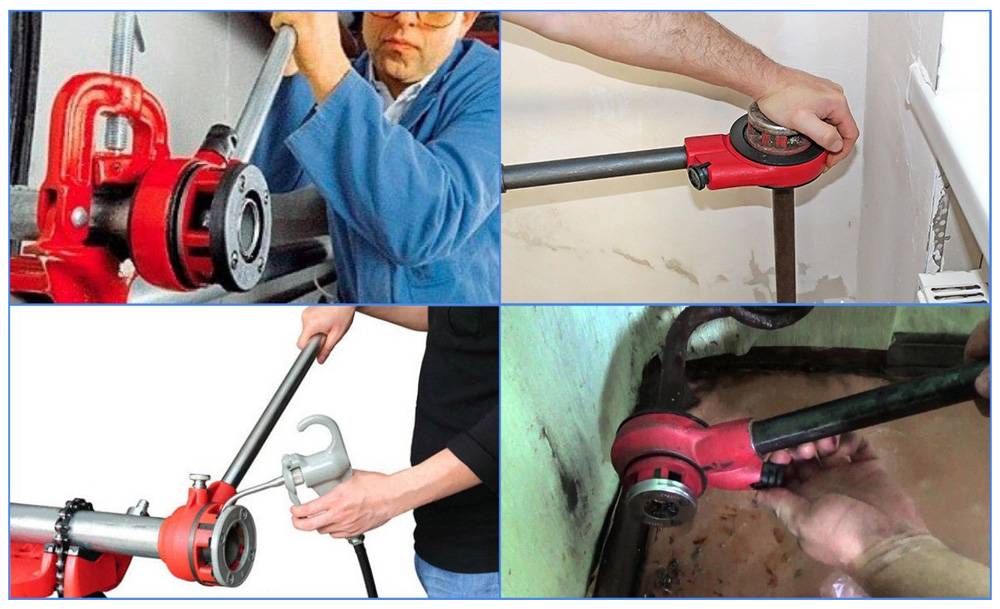

Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже
Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже.
Нарезка резьбы на трубе в стене при помощи клуппа с переходником
Многие могут подумать, зачем покупать клупп, если можно обратиться к токарю, который нарежет резьбу любого размера, диаметра и формы. Инструмент в основном рассчитан на исключительные случаи, когда нужно нарезать резьбу на месте. Этот прибор действительно очень удобен в эксплуатации, помогает всегда решить проблемы со стальным трубопроводом, когда возникает необходимость выполнения резьбового соединения.
Если предпочитается сварка вместо резьбового соединения, то стоит понимать один важный нюанс — при сварке внутри трубы образуется участок, который будет причиной скопления засорений. При некачественном нанесении сварного шва через время может возникнуть течь, поэтому единственное правильное решение — купить трубный клупп, и произвести нарезание резьбовых витков в нужном количестве.
Публикации по теме
Ручной заклепочник виды принцип работы и правильность применения
Струбцина — разновидности, назначение и скрытые возможности применения
Какие виды напильников бывают — их назначение, применение и выбор
Как пользоваться экстрактором или учимся правильно выкручивать сломанные болты
Назначение клуппа
Обустройство большинства трубопроводов требует нарезки резьбы, которая позволяет соединять разные части трубы. Резьба обеспечивает надежное и качественное соединение, поэтому данный вид соединения с годами не теряет актуальности.
Впрочем, это правило распространяется далеко не на все ситуации. Например, полиэтиленовые трубы соединяются специальные компрессионными фитингами, а полипропиленовые трубы так и вовсе свариваются. Такие методы соединения давно зарекомендовали себя самым лучшим образом.
Но, несмотря на простоту и удобство, даже у столь хороших методов соединения труб имеются свои недостатки, и достаточно серьезные:
- Боязнь высоких температур. Предельная температура, при которой могут функционировать полипропиленовые и металлопластиковые трубы, составляет 95 градусов по Цельсию. Конечно, на бумаге этот норматив имеется и даже может соблюдаться, но нередки случаи, когда по трубам пускается более горячая жидкость – например, при отоплении домов в условиях очень холодных зим. В результате такого воздействия труба разрушается, со всеми вытекающими из этого последствиями. Что уж говорит о полиэтиленовых трубах, которые начинают деформироваться, как только температура достигает 40 градусов.
- Низкая механическая прочность. Укладывая пластиковые трубы, нужно учитывать их способность выдерживать физические нагрузки. Например, для монтажа трубопровода под дорогой или в помещениях с большой проходимостью изделия из пластика не подойдут совершенно – их очень легко повредить даже случайным воздействием.
В итоге можно прийти к выводу, что в определенных ситуациях можно использовать исключительно металлические трубы, причем они должны быть защищены от коррозии.
Герметичное соединение металлических труб возможно только при помощи двух методов:
- Сварка;
- Резьбовое соединение.
Принцип работы устройства
Клупп является одной из разновидностей плашки – инструмента для нарезания наружной резьбы на цилиндрических деталях. Эти типы инструмента отличаются по конструкции и назначению.
Плашка из арсенала токарей, слесарей и резчиков металла предназначена для ручной и машинной нарезки метрической или трубной резьбы. Она представляет собой цельную или разрезную стальную гайку с осевой режущей кромкой, соответствующей профилю резьбы, и радиусными стружечными отверстиями. Материалом для изготовления плашки служат легированные хромистые и быстрорежущие стали или твердые сплавы. По высоте режущая кромка включает 6-8 витков конического профиля, 2-3 из которых являются заходными. Ее применение возможно в условиях мастерской или при наличии токарного станка. Для работы плашку устанавливают в держатель или специальный патрон станка с помощью пазов и конических отверстий на боковых гранях.
Клупп для нарезки резьбы на трубах относится к монтажному инструменту и считается разъемной или раздвижной (клуппной) плашкой. Режущая кромка клуппа выполнена на съемных пластинах из тех же типов стали, которые крепятся в корпусе с помощью сухарей и винтов. Установку резцов нужно выполнять в соответствии с их нумерацией, соответствующей смещению шага резьбы каждого из них. В конструкцию клуппа входит также направляющая, соответствующая диаметру обрабатываемой трубы. Для вращения инструмента при работе могут применяться ручки или трещетка для нарезки резьбы с храповым механизмом.
Клупп. Виды и устройство. Нарезка резьбы и особенности. Применение
Клупп – этот инструмент, предназначенный для нарезания наружной резьбы. Он активно применяется при строительстве и ремонте водопровода, газопровода и систем отопления.
Чем клупп отличается от плашки
Фактически данные инструменты применяются для выполнения одной и той же задачи. При этом они имеют конструктивные отличия. Так плашка, также известная как лерка, представляет собой цельнометаллическую шайбу с центральным отверстием, в котором сформирована гребенка лезвий и стружкоотводные каналы. Фактически инструмент полностью сделан из высококачественной твердой стали, стоимость которой довольно высока, что удорожает плашку и делает ее недоступной для частного потребителя.
Устройство клуппа внешне выглядит более сложным, но применяемое в нем конструктивное решение позволяет удешевить инструмент. Он состоит из круглой металлической рамки, сделанной в виде трубки. Она отлита из дешевого, но прочного металла. В ней закрепляются 4 съемных резца. При их изготовлении применяются небольшие количества твердой инструментальной стали, благодаря чему в конечном счете несмотря на конструктивные усложнения, цена клуппа намного ниже чем плашки. Это позволяет его покупать при необходимости выполнить разовые работы при домашнем ремонте.
У клуппа применяется широкий держатель с направляющей трубкой, поэтому при его использовании минимизируется вероятность перекоса нарезаемой резьбы. Также отличительной особенностью является строение гребенки лезвий. Резцы сделаны таким образом, что первые делают неглубокую резьбу. Они подготавливают черновую дорожку. По ней уже скользят более высокие лезвия, вырезая полноценную резьбу, которой можно пользоваться.
Популярные размеры
Клупп производится в различных размерах, но в быту при работе с трубами, которые можно встретить, обычно используется:
Подавляющее большинство трубопроводов, которые проходят прямо через квартиры и дома, состоят из труб с диаметром 1/2? и 3/4?. По этой причине самыми покупаемыми и востребованными являются клуппы в этом размере.
Типы инструмента
Клупп это весьма востребованный инструмент, который применяется профессионально, а также при разовом выполнении ремонта труб. По этой причине производители пытаются выделить свой ассортимент, разработали различные способы совершенствования базовой конструкции.
В связи с этим на рынке предлагаются две основные категории:
Ручной клупп
Клуппы данного типа относятся к более низкой ценовой категории. Их особенность заключается в том, что для обеспечения нарезания резьбы применяется мускульная сила. Такой инструмент представляет собой трубку держатель, в который закрепляется 4 резца. Они поджаты пластиной в виде шайбы и удерживаются винтами. По мере изнашивания старые резцы можно снять и поставить на их место новые.
Самый дешевый ассортимент ручного инструмента представляет собой только держатель с резцами. Такие клуппы покупаются чаще всего при необходимости выполнения разовых работ. Дело в том, что у них нет рукоятки, за которую можно крутить. Ее успешно заменяет трубный ключ. Естественно, что в этом случае увеличится вероятность нарезать резьбу с перекосом, но если требуется сделать всего несколько соединений и без спешки, то при должной аккуратности подобных дефектов вполне можно избежать.
Дороже стоят комплекты с трещоткой. Работать с ними гораздо удобнее, поэтому их выбирают в том случае, когда нарезка резьбы осуществляется профессионально и требуется готовить десятки соединений за рабочую смену. Трещотка позволяет не переставлять рукоять, как в случае с ключом, а просто возвратно-поступательными движениями осуществлять накручивание клуппа.
Также в продаже можно встретить регулируемый клупп, дистанция между резцами которого может настраиваться. Это универсальный инструмент. Им можно изготовить резьбу на трубах различного диаметра. Подавляющее большинство такого ассортимента представлено изделиями из Китая, поэтому точность регулировки, а также качество сборки порой находится на низком уровне. В ассортименте специализированных магазинов имеется и на порядок более качественный немецкий инструмент.
Некоторые особенности приборов
На фото можно посмотреть, что представляют перечисленные модификации. При обработке трубы следует учесть ряд тонкостей. Перед тем как нарезать резьбу, кромка завальцовывается. Для этой цели используется напильник или турбинка. В отдельных случаях конец изделия обрабатывается молотком или газовым ключом.
Перед началом нарезки рекомендуется намазать на торец трубы солидол. Тогда клупп прослужит дольше, а вращать его станет легче. Если пришло время замены резцов, то рекомендуется приобретать продукцию того же производителя, что и выпустил клупп. Если это не учесть, то можно столкнуться с проблемой установки резцов. Их посадочные места могут не совпасть. https://www.youtube.com/watch?v=SjqKi0-fptY Если резьба нарезается на трубе, которая является частью старого трубопровода, то рекомендуется её придерживать с помощью газового ключа. Это исключит повреждение основания закреплённого конца.
Простое решение
Нет слесарного опыта? Это не страшно. Трубный клупп прост в использовании, главное – правильно начать нарезку. Основная задача – правильно расположить резцы, далее надо лишь вращать прибор.
Производители клуппов и популярные модели
Технология изготовления резьбонарезного инструмента давно освоена и доступна как в техническом, так и в стоимостном отношении. Это определяет огромное множество производителей и торговых марок, предлагающих покупателю всех категорий клуппы ручные и электрические, для трубной и для метрической резьбы.
На рынке, в универсальном магазине или сетевом супермаркете можно встретить инструмент с каким угодно названием, в том числе скопированным, подобным и созвучным любому из приведенных и им подобных. Однозначно отворачиваться от такого товара тоже нельзя, в невзрачной упаковке может содержаться весьма качественное содержимое.
Цены на клуппы
Стоимость на данный вид приспособлений зависит от множества факторов. Держатели выпускаются в зависимости от размера трубы и способа закрепления резцов. Цена набора резцов зависит от типа металла, из которого они изготовляются. Высокопрочный чугун дешевле легированной стали высокого качества.
Цены на ручные модели
Ручные трубные приспособления могут использоваться при любых погодных условиях, в помещениях с увеличенной влажностью, при отсутствии электричества и в местах, к которым трудно подобраться. Они подойдут для работ небольшого объема в квартире, даче и гараже. Стоимость одного приспособления, рассчитанного на один размер купить его можно до тысячи рублей.
Обзор некоторых производителей:
- Stayer
- со сменными резцами на трубы не больше 1” – 350–400 рублей;
- со сменными резцами на трубы более 1“ – 450–700 рублей;
- Sturm – до 500 рублей;
- Fit
- для труб не более 1” – до 700 рублей;
- для труб более 1“ – до 1 000 рублей;
- Зубр
- со сменными резцами обыкновенного качества – до 600 рублей;
- со сменными износостойкими резцами – до 800 рублей;
- СибрТех с трещоткой – до 700 рублей.
Обзор некоторых производителей, оснащающих свою продукцию трещотками:
- Dexx – до 2 500 рублей;
- Зубр – до 4 500 рублей;
- Мамонт – до 5 000 рублей;
- Voll – до 12 000 рублей.
Обратившись к каталогам производителей можно найти комплекты с ценой до 85 000 рублей, которые предназначены для профессиональной деятельности и имеют полный спектр комплектующих.
Цены на электрические модели
Приспособления с электрическим приводом не отличаются большой маневренностью, но этот недостаток с лихвой компенсируется скоростью и промышленным масштабом выполнения работ. С их помощью проводят монтаж коммуникаций трубопроводов. Так же как у ручных трубных клуппов в электрических моделях идет разделение на профессиональные и бытовые модели.
Цена на них зависит от:
- производителя;
- класса прибора;
- используемых материалов;
- мощности привода;
- функционала.
Обзор некоторых производителей:
- SQ : в комплекте набор головок, струбцина, масленка и сам прибор – до 50 000 рублей;
- Rems: в комплекте кроме стандартного набора головки с левой резьбой – до 115 000 рублей;
- Great – до 60 000 рублей.
Как видно, чем больше разнообразна комплектация, тем выше цена.
Назначение устройства
Для соединения двух металлических труб пользуются сваркой или резьбовым соединением . Недостатком сварочного соединения является невозможность его разъединения при возникновении такой необходимости . При работе сваркой нужен опыт, так как соединение должно быть не только прочным, но и еще надежным . Наличие резьбы не требует применения сварочного аппарата, что упрощает процесс соединения двух труб . Такое соединение получается надежным, прочным, а также может в любой момент быть разъединено с помощью двух ключей .
Для соединения трубы при помощи резьбового соединения нужно выполнить нарезку резьбы . Для этого используется такой инструмент, называемый клупп. Его применение позволяет получить резьбу следующих диаметров:
- полдюйма,
- 3/4 ,
- дюйм,
- дюйм с четвертью.
Преимуществом резьбового соединения является то, что при таком способе не нарушается цинковый слой, как при сварке. Это защищает трубу от негативного воздействия коррозии, продлевая ее срок эксплуатации. Применяется инструмент для получения прочного соединения водопроводных и паропроводных труб, которые выдерживают большие нагрузки по температуре и давлению.
Как выглядит рассматриваемое устройство
Трубный клупп является прототипом плашки, а точнее он произошел от лерки. Это упрощенный вариант режущей лерки, хотя имеются изделия, которые имеют достаточно высокую стоимость. Отличается изделие от лерки и плашки тем, что имеет разборную конструкцию. Плашка изготавливается полностью из прочной стали, а в клуппе из нее отливаются только резцы.
Чтобы обеспечить эффективную нарезку резьбы на трубе, в инструменте используются прочные резцы и держатель из обычного металла. К основным конструктивным элементам трубного клуппа относятся:
- Держатель, который играет роль основания. В держателе можно заменить резцы, так как конструкция является разборной.
- Резцы. Выпускаются различных диаметров, и подлежат замене в держателе при стачивании режущей кромки.
Конструкция простейшего изделия имеет форму направляющей с фиксаторами для резцов. Усилие прикладывается к ручкам, которыми оснащается устройство. Если рукоятки отсутствуют, то нарезка резьбы выполняется путем перемещения клуппа трубным или гаечным ключом.
Разновидности инструмента

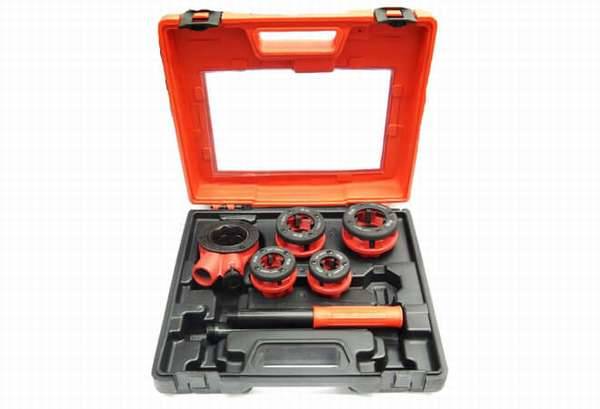

Обычно в комплекте идет набор клуппов для нарезания резьбы разного диаметра, а выглядит комплектация следующим образом.
Резьбонарезной инструмент для труб классифицируют на следующие виды:
- Ручной резьбонарезной клупп. В движение изделие приводится двумя ручками или гаечными ключами. С помощью такого вида изделия удобно выполнять нарезку резьбы на трубах диаметром до одного дюйма.
- Ручной клупп с трещоткой. Трещотка позволяет осуществлять возвратно-поступательные движения режущим инструментом при выполнении работы. Преимуществом таких изделий является упрощение работы по получению резьбового соединения большого диаметра. Пользование таким прибором напоминает завинчивание гайки на болт с помощью ключа трещотки.
- Электрический инструмент. Посредством электрического устройства обеспечивается максимальный комфорт в работе. Использовать такой инструмент рационально только тогда, когда приходится ежедневно выполнять соответствующие работы в больших объемах.
Критерии выбора
Покупая резьбонарезной клупп, нужно учесть следующие моменты:
Критерий
Описание
Комплектация
Может быть стандартной или расширенной. Отличается количеством плашек разных диаметров.
Мощность агрегата
От этого параметра, связанного с электродвигателем, зависит две вещи: качество и скорость работы.
Габариты инструмента
В среднем, вес клуппа электрического типа составляет 20-25 кг. Но бывают как более, так и менее массивные инструменты. Такая разница позволяет предположить, что вес прямо повлияет на удобство хранения и использования.
Эргономика устройства
Этот критерий влияет на то, насколько хорошо инструмент будет лежать в руке владельца инструмента
Важно рассмотреть, есть ли возможность отводить стружку в процессе резьбы.
Материал и направление резьбы насадок
В комплекте к большинству устройств для нарезки резьбы на трубе должны быть насадки, предназначенные не только для правосторонней, но и для левосторонней резьбы. Насадки не должны быть из дешевого металла – они достаточно быстро изнашиваются
По этой нужно выбирать только те резцы, которые сделаны из легированной стали.
Качество сборки
Инструмент должен быть качественно собран, и не должен сбоить при работе.
Выбирать такой инструмент, как клупп, нужно с учетом самых разных критериев
Как пользоваться клуппом
А теперь поговорим о том, как применять инструмент своими руками.
Порядок действий должен быть примерно такой:
- Перед тем, как нарезать резьбу на трубе клуппом, конец магистрали надо немножко сузить. Это нужно для более легкого «вхождения» конца трубы внутрь цилиндра с резцами. Сделать такую работу можно напильником или даже молотком.
- Зажимаем основную ось трубы газовым ключом, чтобы исключить ее проворачивание во время нарезки.
Фиксация положения трубы с помощью газового ключа
- Вставляем конец магистрали внутрь цилиндра и начинаем медленно вращать ручку с трещоткой (по часовой стрелке).
Вращение головки
- После каждого проворота, возвращаем ручку в исходное положение, а затем повторяем действие. При этом учитывайте, что самый качественный металл обычно на резцах, а вот сама ручка, да и головка тоже могут быть сделаны даже из силумина. Это означает, что провороты следует делать аккуратно, плавно – резкими движениями можно сломать инструмент.
В принципе в таких несложных операциях и состоит суть нарезки.
Принцип создания резьбы
Такая вот инструкция – как видите сами, ничего сложного в этом деле нет. На этом наш обзор завершен, и, наверное, теперь можно подвести итоги.
Как правильно нарезать резьбу на трубе трубным клуппом
Перед тем, как воспользоваться инструментом, необходимо разобраться с некоторыми нюансами. Внешне инструмент не вызывает никаких трудностей – установил соответствующего диаметра плашку, и нарезай себе резьбу. Однако не все так просто! Перед тем, как выполнять нарезку резьбы, нужно подготовиться к этому мероприятию. Процедура в виде инструкции по нарезанию резьбового соединения выглядит следующим образом:
- Завальцовывание трубы. Обязательная процедура, так как это поможет упростить процесс нарезки спиралевидного соединения. Завальцовывание представляет собой уменьшение наружного диаметра трубы на несколько миллиметров. Делается это с помощью применения напильника, турбинки, наковальни и молотка, а также газового ключа. Мастера используют для завальцовки болгарку с заточным кругом
- Обработать завальцованный участок трубы любым видом смазочного материала – Литол или Солидол. Этими же материалами можно обработать резцы, что поможет продлить срок их службы путём уменьшения сопротивления при нарезке
- Если нарезание резьбы выполняется на трубе, которая расположена рядом возле стены или в грунте, нужно зафиксировать ее газовым ключом, чтобы избежать нарушения целостности крепления второго конца трубы. Если же труба не закреплена, ее нужно зажать в тисках, и только после этого приступать к обработке
- Нарезка выполняется медленными возвратно-поступательными движениями, так как большая скорость приведёт к выходу из строя инструмента

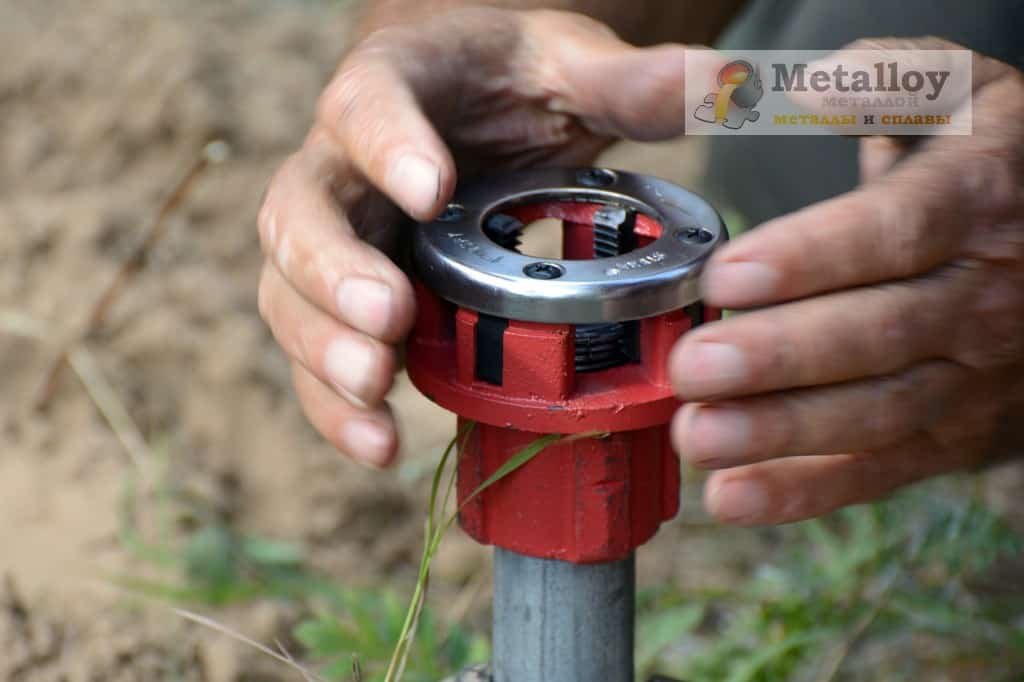

- Надев на трубу плашку, необходимо установить ее строго в перпендикулярном положении торцевой части материала, то есть выровнять положение плашки относительно трубы
- Медленными движениями надо нарезать первый виток, который является основным. При нарезке необходимо делать один оборот вперед, а затем возвращаться на 0,5 оборота назад. В процессе возврата будет осуществляться удаление металлической стружки
- Как только первый виток будет нарезан, дальнейшее применение инструмента облегчается, и заключается только в выполнении возвратно-поступательных движений
После этого выкручивается плашка, и проверяется качество и целостность получившейся резьбы. На нее можно накрутить соединительную муфту, проверив качество завинчивания. Сколько нужно витков на трубе для надежного соединения? Этим вопросом задается каждый мастер, орудуя аналогичным инструментом. Количество витков составляет столько, сколько их на резаке или на соединительной муфте.
Важно знать! В процессе нарезки не стоит торопиться, иначе все старания могут привести к притуплению резцов на инструменте. Нельзя использовать плашку, на которой повреждены или сточены резцы, так как это может привести к нарушению целостности трубы.. Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже
Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже.
Нарезка резьбы на трубе в стене при помощи клуппа с переходником
Многие могут подумать, зачем покупать клупп, если можно обратиться к токарю, который нарежет резьбу любого размера, диаметра и формы. Инструмент в основном рассчитан на исключительные случаи, когда нужно нарезать резьбу на месте. Этот прибор действительно очень удобен в эксплуатации, помогает всегда решить проблемы со стальным трубопроводом, когда возникает необходимость выполнения резьбового соединения.
Если предпочитается сварка вместо резьбового соединения, то стоит понимать один важный нюанс — при сварке внутри трубы образуется участок, который будет причиной скопления засорений. При некачественном нанесении сварного шва через время может возникнуть течь, поэтому единственное правильное решение — купить трубный клупп, и произвести нарезание резьбовых витков в нужном количестве.
https://youtube.com/watch?v=POlwUW4NKE8%3F
Публикации по теме
Строительный степлер —виды, какие скобы применять и особенности ремонта
Как заточить зубья на ножовке по дереву самостоятельно инструкция
Ручные дрели и актуальность применения устаревших инструментов
Как пользоваться экстрактором или учимся правильно выкручивать сломанные болты
