Виды колпаков для дымохода

Как сделать колпак на трубу дымохода своими руками: чертежи, фото

Камин и печь в собственном коттедже, бане или беседке – это сложная в инженерном плане конструкция, которая обязана отвечать всем требованиям пожарной безопасности. Для стабильного вывода продуктов горения через трубу дымохода понадобится дефлектор, перенаправляющий воздушные массы и не допускающий попадания воды и снега. Как сделать колпак на дымоход своими руками, определить наиболее практичную форму и составить чертежи?

Форма и функциональность

Основные задачи крышки на дымоотводе:

• Увеличение воздушной тяги;
• Предохранение от случайного залетания птиц в трубу;
• Сохранение кладки дымохода;
• Защита от снега и дождя.

К сведению: применение колпака повышает коэффициент полезного действия дымоотвода  почти на 20 процентов.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

Виды колпаков:

1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

• Дефлектор в форме полукруга больше подходит для европейского дизайна;
• Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
• Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
• Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
• Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

https://youtube.com/watch?v=N3Qh2O_JhvA

Как работает колпак на дымоходе

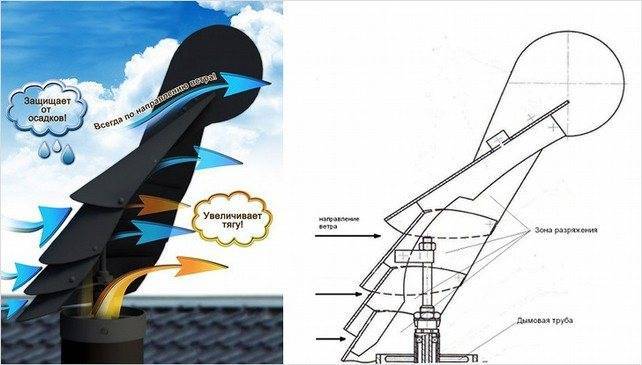

Воздух, попадая в стенку крышки, заворачивает наверх и своим движением подтягивает дым. Дымоотвод начинает работать эффективнее и значительно усиливается тяга. При угловом или вертикальном направлении ветра, зонт тоже помогает увеличить тягу. Чтобы не возникало проблем и при низовке, нужно установить на крышку обратный конус. Кроме того, предохраняя трубу от влаги, дефлектор препятствует развитию грибка и экономит топливо.

К сведению: правильно изготовленный и надежно закрепленный колпак не должен шуметь или вибрировать даже при штормовом ветре.

Самостоятельное изготовление навершия дымохода

Сделать крышку на каминную или печную трубу не сложно самому.

Для работы нужно приготовить:

• Лист оцинкованного металла, меди или нержавейки;
• Картон и маркеры;
• Ножницы по металлу;
• Приспособления для сгибания листа;
• Аппарат для сварки.

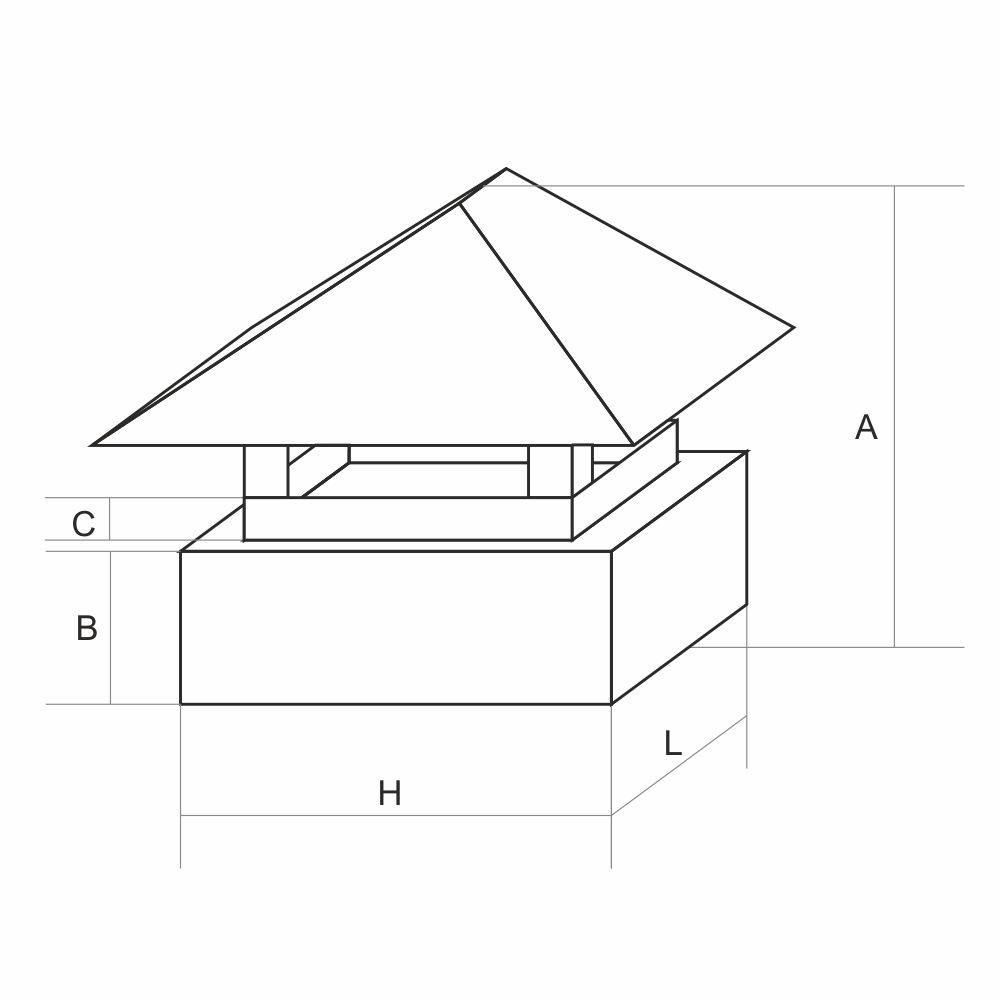

Прежде чем приступить к изготовлению, важно тщательно измерить трубу дымохода. Потом нужно сделать макет зонта из картона. Чертежи выкройки:

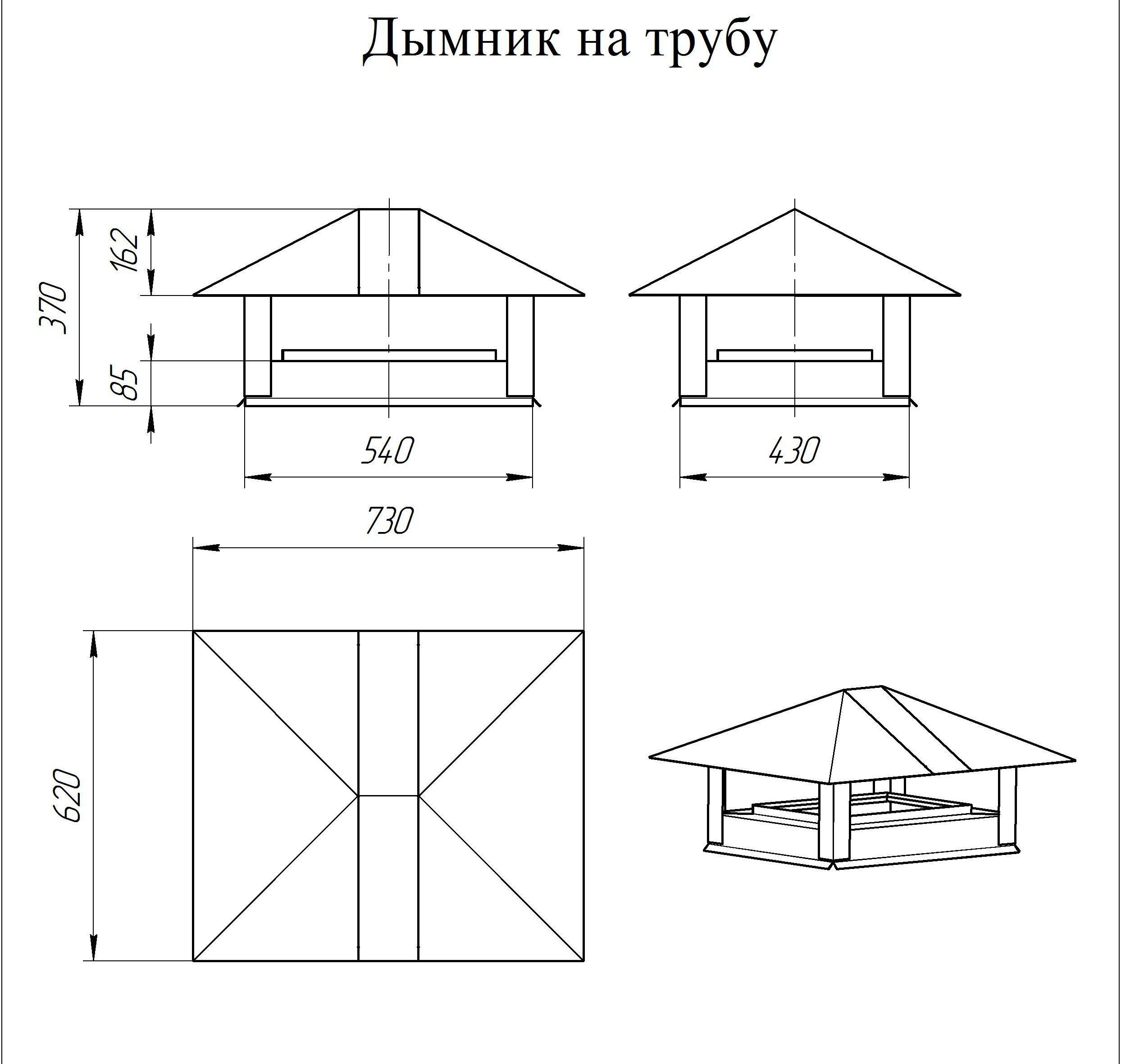

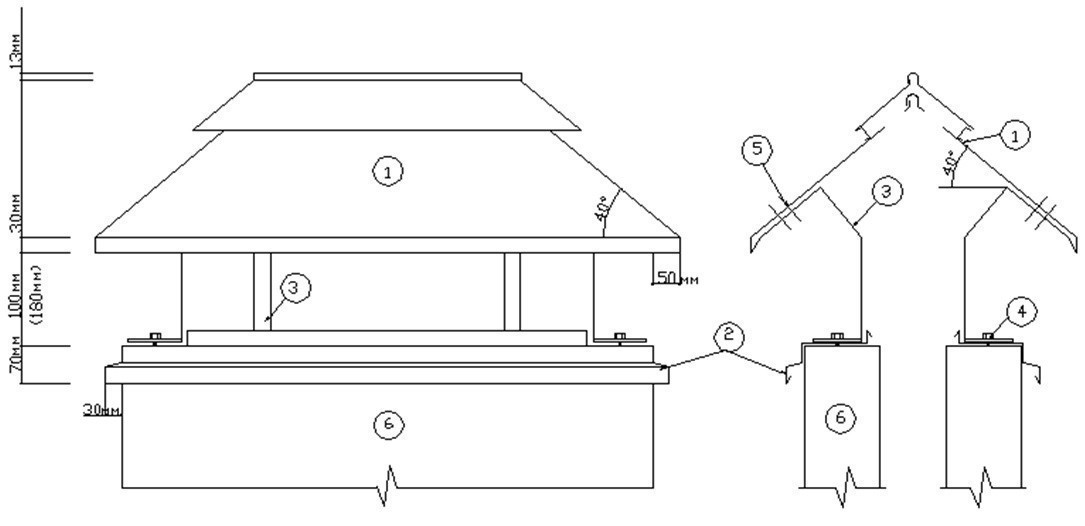

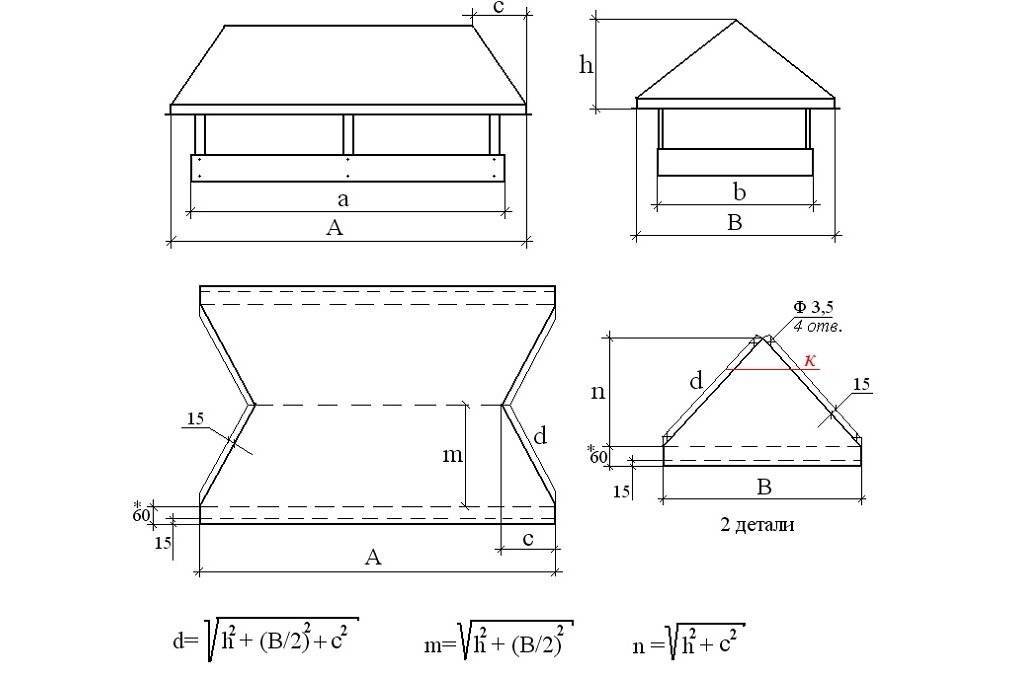

Чертежи выкройки:

Зонт должен надеваться на трубу без особых усилий, поэтому нужно при составлении чертежа оставить напуск в полсантиметра.

После примерки макета, чертёж наносится на металлический лист. Заготовку вырезают ножницами. С помощью гибов материалу придаётся нужная форма. Стыки скрепляются 3-4 клёпками. Изготовление капельников аналогично.

Кронштейны вырезаются из металлических пластин и при помощи сварки прикрепляются к фартуку и навершию. Точки сварки нужно обработать грунтовкой. Весь колпак дополнительно покрывается составом от ржавчины и краской.

После остаётся лишь одеть его на трубу камина. Все стыки нужно обработать огнестойким герметиком.

Зонт должен покрывать всю плоскость дымохода. На некоторых конструкциях есть выступ в половину кирпича, его тоже нужно прикрыть от дождя.

К сведению: зимой на колпаке может образоваться наледь или шапка снега

Важно так подобрать толщину металла, чтобы его не продавило под такой тяжестью

Чрезмерно высокая или слишком низкая крышка не будут полноценно отводить дым, поэтому стоит сделать чертежи с учётом всех нужных параметров. Колпаком не сложно исправить дефекты дымохода, например, если он имеет недостаточную высоту.

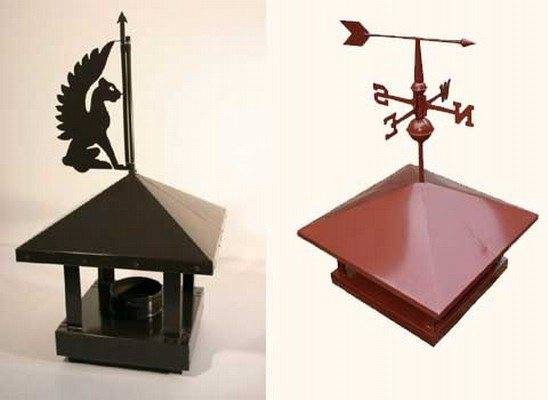

Украсить дефлектор можно, используя кованый флюгер. Это будет долговечное и практичное решение.

Самостоятельное изготовление колпака на дымоход под силу даже начинающим мастерам

Важно аккуратно произвести замеры и выбрать качественный металл. Грамотно изготовленный дефлектор исправит недочёты в работе дымоотвода и обеспечит постоянную тягу при любой погоде. А если применить в работе немного креатива, то изделие станет украшением фасада дома

А если применить в работе немного креатива, то изделие станет украшением фасада дома.

Как закрыть дымоход своими руками

Если в вашем доме нет колпака для дымохода, вы, вероятно, захотите его установить.

Инструкции по закрытию дымохода

Соблюдая надлежащие меры предосторожности, установите лестницу для доступа на крышу.
Определите, есть ли у вас дымоход с одним или несколькими дымоходами.

Для установок с одним дымоходом:

1. Измерьте дымоход.
   1. Для квадратного или прямоугольного дымохода измерьте ширину и длину.
   2. Для круглого дымохода измерьте диаметр.
2. Выберите заглушку дымохода, подходящую к дымоходу.
   1. Размеры колпачка могут превышать размеры дымохода на 1 дюйм и все еще подходят. Лучшим вариантом считаются дымоходы из оцинкованного металла
   2. .
3. Наденьте колпачок на дымоход или вставьте в дымоход в зависимости от конструкции колпачка.
4. Оставьте не менее 6 дюймов свободного пространства между верхом колпачка и краем дымохода.
5. Крышка должна быть с саморезами.
6. Вставьте винты в отверстия на крышке и затяните отверткой.
7. Убедитесь, что крышка дымохода плотно установлена и не смещается.

Для установок с несколькими дымоходами:

1. Измерьте общую ширину и высоту дымоходов.
   1. Выберите высоту самого высокого дымохода и ширину самого широкого дымохода.
   2. Эти размеры необходимы для того, чтобы вы купили заглушку, подходящую ко всем дымоходам вместе.
2. Измерьте ширину и длину свода дымохода, представляющего собой каменную плиту вокруг дымоходов.
3. Выберите колпачок, который подходит к короне, закрывает все дымоходы и оставляет не менее 5 дюймов между ним и самым высоким дымоходом.
4. Очистить коронку от мусора щеткой.
5. Установите на дрель сверло по каменной кладке, диаметр которого на 1/8 дюйма меньше, чем у шурупов.
6. Просверлите направляющие отверстия в коронке, совместив их с отверстиями в крышке.
7. Нанесите волнистый валик герметика по краю короны.
8. Наденьте колпачок на заводную головку так, чтобы отверстия совпадали с направляющими отверстиями.
9. Плотно прикрепите винтами.
10. Убедитесь, что установка надежно закреплена со всех сторон.

Инструменты и материалы

• Рулетка
• Лестница
• Отвертка
• Электродрель с насадкой по камню
• Щетка с жесткой щетиной
• Пистолет для герметика

Любое растрескивание и отслаивание облицовки дымохода в конечном итоге приведет к протечке, которая может проникнуть через крышу. Если вы заметили какие-либо проблемы с миганием при выполнении шагов по установке крышки дымохода, позвоните PJ Fitzpatrick.

Назначение и функции колпака на дымоход

Колпак на внешнюю часть трубы дымохода является довольно важным элементов, выполняющим сразу несколько функций. Правильно подобранная деталь для трубы хорошо дополняет внешний вид здания, подчёркивая стиль дизайна. При этом колпак имеет компактные размеры, легко монтируется и увеличивает эффективность дымохода.

Колпак на дымоход может стать оригинальным украшением кровли жилого дома

Дымоходный колпак изготавливается из металла, так как этот материал обеспечивает прочность и долговечность изделия. Простая конструкция выполняет следующие функции:

• защита внутренней части дымохода от влаги, мусора и пыли;
• усиление тяги в трубе для эффективного прогорания топлива в печи;
• эстетичное дополнение дизайна здания;
• продление срока эксплуатации дымохода в результате его защиты от осадков.

Колпак прямоугольной или квадратной формы — наиболее распространённый вариант. Такой элемент обеспечивает эффективную тягу и хорошо дополняет конструкцию дымохода, с эстетической точки зрения.

Материалы для дымника

Колпак находится снаружи дымохода и подвергается воздействию климатических факторов, ультрафиолетовых лучей. Поэтому для изготовления дымника используют только качественные, прочные, устойчивые к различным факторам материалы.

Металл — практичная основа для дымника

Для изготовления колпака используют различные виды металлов, каждый из которых отличается свойствами и характеристиками. Основными являются следующие варианты:

• сталь листовая;
• листовой алюминий;
• медный металлопрокат;
• нержавеющая сталь в листах;
• цинко — титановый сплав.

В зависимости от материала, который послужил основой для колпака, отличаются и характеристики изделия. Например, срок службы стальных дымников составляет около 5 лет, а модели из листового алюминия можно эксплуатировать в течение 8 лет. Наибольшей долговечностью отличаются колпаки из нержавеющей стали, цинко — титанового сплава и меди, срок службы которых достигает 50–100 лет.

Варианты конструкций

Существует множество вариантов колпаков на дымоход, отличающихся внешним видом. При этом конструкция всех видов изделий включает в себя основание, верхнюю крышу и вертикальные стойки. Такой колпак прост и хорошо защищает дымоход от осадков. Более сложные варианты представляют собой дефлекторы, одна из главных функций которых заключается в усилении тяги.

Дефлекторы разнообразны и могут быть как простыми, так и более сложными

Среди наиболее востребованных вариантов дымников особенно примечательны следующие:

• колпак с открывающейся крышкой;
• плоский дымник для трубы;
• колпак с флюгером;
• колпак многоскатной конструкции;
• дефлектор с вентиляционными отверстиями.

Выбор определённого варианта осуществляется в зависимости от типа кровли, дизайна дома, формы и конструкции дымохода. Например, для металлической круглой трубы оптимальны дефлекторы из металла, обеспечивающие усиленную тягу.

Выбор колпака в зависимости от дымохода

Правильный выбор колпака для трубы является залогом эффективного обогрева помещений в доме и отсутствия поломок дымохода. Выбор типа дымника осуществляется в зависимости от варианта трубы и системы отопления. Например, для дымохода газового котла используют только элементы в виде сопла, имеющие открытый верх. Такая модель позволяет исключить покрытие льдом всей поверхности колпака в зимнее время года.

Изделия в виде трубы оптимальны для газовой системы отопления

Для кирпичных выводов часто используют многоскатные, прямоугольные или квадратные элементы. На поверхности таких колпаков не скапливаются осадки и поэтому дымники не подвергаются существенной нагрузке. Форма дефлектора подбирается в зависимости от личных предпочтений, оформления здания. Многие варианты колпаков легко дополнить кованым флюгером или витыми элементами.

Классификация

Выбирая козырек, учитывайте несколько характеристик.

По материалу

От качества и вида материалов зависит долговечность козырька

При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет. Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки

Или придется ежегодно снимать колпак и снова покрывать его краской

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

• полуцилиндрическая или сводчатая;
• четырехскатная, самая простая и востребованная конструкция;
• шатровая – ближе к европейскому стилю зданий и крыш;
• с двумя скатами, встречается на половине крыш в стране;
• выполненная в виде шпиля башни, напоминает колпаки в готических замках;
• плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

По назначению

По назначению защитные устройства подразделяются:

• колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
• для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
• котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.

Сборка своими руками

С теоретической частью разобрались, теперь рассмотрим, в какой последовательности необходимо выполнять действия, для того что бы изготовить устройство своими руками

Шаг 1. Вначале возьмите металлическую заготовку и положите ее на стол таким образом, чтобы фронтальная ее часть «смотрела» вверх. В том месте, что указано в чертеже, проделайте отверстие o 3,5 миллиметра.

Шаг 2. Согните заготовку по линиям, которые в чертеже указаны пунктиром, под углом в 90 градусов. Руками этого не сделать, поэтому потребуется листосгиб. В таком случае линии получатся предельно четкими, а никаких вмятин не будет. В отсутствие подобного приспособления придется использовать подручные средства: край угла зафиксировать полкой кверху на верстаке. А для того чтобы согнуть изделие по всей линии за один раз, используйте обычный брусок.

Шаг 3. Согните заготовку по линиям, отмеченным буквой d. Касаемо угла, то ничего конкретного не посоветуем – определяйте его экспериментальным путем, чтобы в результате получился цельный колпак. Вся конструкция должна получиться ровной, без деформаций и перекосов (для проверки их отсутствия поставьте изделие на стол). Если все нормально, возьмите маркер и обозначьте на нижнем ребре жесткости место будущего отверстия. После этого накерните его и просверлите.

Шаг 4. Возьмите дымник и скрепите его при помощи заклепок на 3,2 миллиметра.

Шаг 5. Согните заготовку по линиям b и а для того, чтобы можно было зафиксировать ножки.

Шаг 6. Ориентируясь на наружный диаметр дымового канала, соорудите основание для колпака при помощи металлических уголков

Важно расположить уголки таким образом, чтобы одна сторона находилась сбоку, в другая упиралась в кирпичную кладку. Затем приготовьте ножки для будущей конструкции, после чего соедините все элементы при помощи электрической сварки. Шаг 7

Зачистите основание, нанесите на него антикоррозийное вещество. После высыхания последнего нанесите два-три слоя краски для внешнего применения

Шаг 7. Зачистите основание, нанесите на него антикоррозийное вещество. После высыхания последнего нанесите два-три слоя краски для внешнего применения.

Шаг 8. Зафиксируйте его на основании.

Внимание! Если квадратный колпак на трубу дымохода кажется вам чересчур сложным, можете прибегнуть к более простому варианту

Вариант №2 Простой способ сборки колпака для дымоходной трубы

Такой вариант очень легко осуществить, если под рукой имеется выгнутый листовой металл соответствующего размера. А если есть только не выгнутый, а обычный лист, можете согнуть его посредством специального аппарата (такой должен быть у каждого жестянщика). Алгоритм действий в таком случае будет несколько другим.

Шаг 1. Измерьте дымоход, на основании полученных данных соорудите основание под будущий дымовник.

Шаг 2. Расположите уголок так, чтобы вся конструкция надежно держалась: одно ребро будет охватывать дымоходную трубу снаружи, второе – опираться на край трубы.

Шаг 3. Сделайте ножки, которые будут соединять конструкцию с основанием и одновременно поддерживать колпак. Ножки делайте предельно мощными для того, чтобы они выдерживали вес снега и противостояли сильному ветру.

Шаг 4. Обработайте все элементы антикоррозийным веществом и нанесите несколько слоев краски (так же, как в предыдущем варианте).

Шаг 5. Соберите конструкцию (метод сборки полностью зависит от используемого материала).

Ниже приведено видео в котором подробно рассказывается о том как сделать изделие своими руками, здесь автор установил конструкцию на вентиляционную трубу, хотя этот вариант приемлем и для дымохода от твердотопливного теплогенератора.

А вот еще один рабочий вариант.

Устройство колпака

Классическая модель колпака собирается из нескольких деталей:

• защитного зонтика — в форме пирамиды, конуса, грибка, полусферы или другой, более сложной конфигурации. Он выполняет функцию защиты трубы от попадания влаги и инородных предметов;
• фартука — капельника. Эта часть колпака служит защитой оголовка дымоходной трубы от капель, отлетающих от зонтика. Он способствует увеличению срока эксплуатации дымохода, предотвращает разрушение кирпичной кладки, корродирование металлических деталей, появление сырости и грибковых отложений на поверхности труб;
• кронштейнов — металлических пластин, применяемых для соединения козырька с фартуком. Их количество выбирается в зависимости от типоразмера дымохода и веса зонтика. Для крепежа изделий используется метод сварки.

Конструкция

Конструкция дымохода состоит из вытяжки на ножках (защита от атмосферных осадков и пыли) и газодымосборника. Создать его своими руками не так сложно, как может показаться на первый взгляд.

По параметрам фургоны можно разделить на несколько типов. В зависимости от сечения и формы трубы они могут отличаться размером и конфигурацией.

Вседорожные лопасти условно можно разделить на несколько типов:

• интегрирован с дефлектором;
• декоративные;
• оборудован вентиляцией;
• стандартное исполнение.

Чаще всего встречаются конструкции в виде кепок. У них одна особенность — они очень легкие, поэтому их необходимо дополнительно укрепить. Надежный стандартный дымоход весит около 50 килограммов, иначе ветер его легко сдует. Его можно установить на прямоугольные или квадратные кирпичные трубы или на круглые трубы.

Материал изготовления различается в зависимости от потребностей покупателя:

• медь;
• нержавеющая сталь;
• оцинкованная сталь.

Медные фургоны служат дольше всех остальных, поэтому устанавливать их очень выгодно. Стоимость, конечно, будет выше, но оно того стоит.

Чертежи

Несмотря на простоту конструкции, важно понимать, что сделать флюгер своими руками можно, только проведя тщательные расчеты. Иначе не получится. Самым простым вариантом считается двухскатная модель под кирпичную трубу

К тому же ее ширина и длина зависят от габаритов самой трубы. Следует учитывать, что откосы шире, чем стороны самого дымохода, а дождевая вода не разрушает основание

Самым простым вариантом считается двухскатная модель под кирпичную трубу. К тому же ее ширина и длина зависят от габаритов самой трубы. Следует учитывать, что откосы шире, чем стороны самого дымохода, а дождевая вода не разрушает основание.

Еще один простой вариант изготовления флюгера называется дефлектор Цага. Все размеры соответствуют диаметру круглой трубы.

Декоративные фургоны часто делают на заказ или покупают из коробки. Некоторые компании специализируются на таких продуктах, как перегородки, лопатки и оригинальные заглушки для труб.

Для плоской кровли

Вентиляционные отверстия для плоской кровли часто называют аэраторами из-за того, что они удаляют лишнюю влагу с кровельных материалов. Часто такие фургоны также используются на скатной крыше в качестве вентиляционного элемента.

Такой аэратор можно сделать своими руками в виде классической шапочки, а можно купить пластиковую модель. Такие варианты также долговечны и разработаны инженерами, поэтому обладают высоким КПД.

В ролике рассказывается о преимуществах флюгера для плоской кровли.

Как изготовить козырек на дымоход

Почему дымоход не работает ?

Есть несколько причин, по которым дымник, изготовленный в домашних условиях, может работать неэффективно. Самой распространенной из них является слишком сильный ветер. Имея большую скорость, такой ветер может попадать в дымоходный канал и давить на движущиеся по нему продукты сжигания, мешая тем самым их выходу наружу. В итоге тяга ухудшается, а весь дым попросту не успевает выходить из системы. В таком случае остается лишь установить качественный колпак, что может исправить ситуацию.

Еще одной причиной могут стать неправильно произведенные расчеты размеров конструкции либо меньший/больший диаметр дымохода, чем того требуют обстоятельства. Нередко дым не успевает покидать систему из-за слишком высокого дымохода или же неправильной его установки.

Теперь вы знаете, что представляет собой колпак на трубу дымохода, для чего он нужен и как можно сделать его в домашних условиях. Удачи в работе!

Дымник флюгер

Разновидность дымника — это флюгер, который представляет собой механизм крепления к дымоходу и основной корпус.

Защищает такой вид элемента от попадания в дымоход дождя, снеговых осадков, способствует усилению тяги воздушных масс, хорошо защищает кровельное покрытие от повреждения искрами.

Верхушка всей структуры флюгера выполнена в виде наклоненного плоского элемента, ее площадь больше сечения самого дымохода.

Пластина перекрывает дымоход, а боковые элементы конструкции образуют промежуток между ее краем снизу и воздуховодом.

Флюгер имеет вращающийся корпус, который установлен на стержне. Стержень крепится на специальной втулке. Втулка имеет соединение с основанием в форме цилиндра, который, в свою очередь, оснащен фланцем.

Принцип действия

Функционирование флюгера заключается во вращении его движущейся верхней части, которая вращается по осевой направляющей вдоль воздушного потока. За счет того, что воздушный поток обволакивает саму верхушку флюгера, происходит ее разворот.

Вследствие этого происходит разрежение воздушного потока между выходом дымохода и самим флюгером. Так происходит усиление тяги воздуха из дымоотвода.

Принцип работы

Флюгер может быть представлен в различном исполнении: в виде орлиных голов или драконов, аиста или сокола. Многообразие форм таких элементов позволяет дополнить архитектурный ансамбль здания соответствующим решением по выбору доборного элемента.

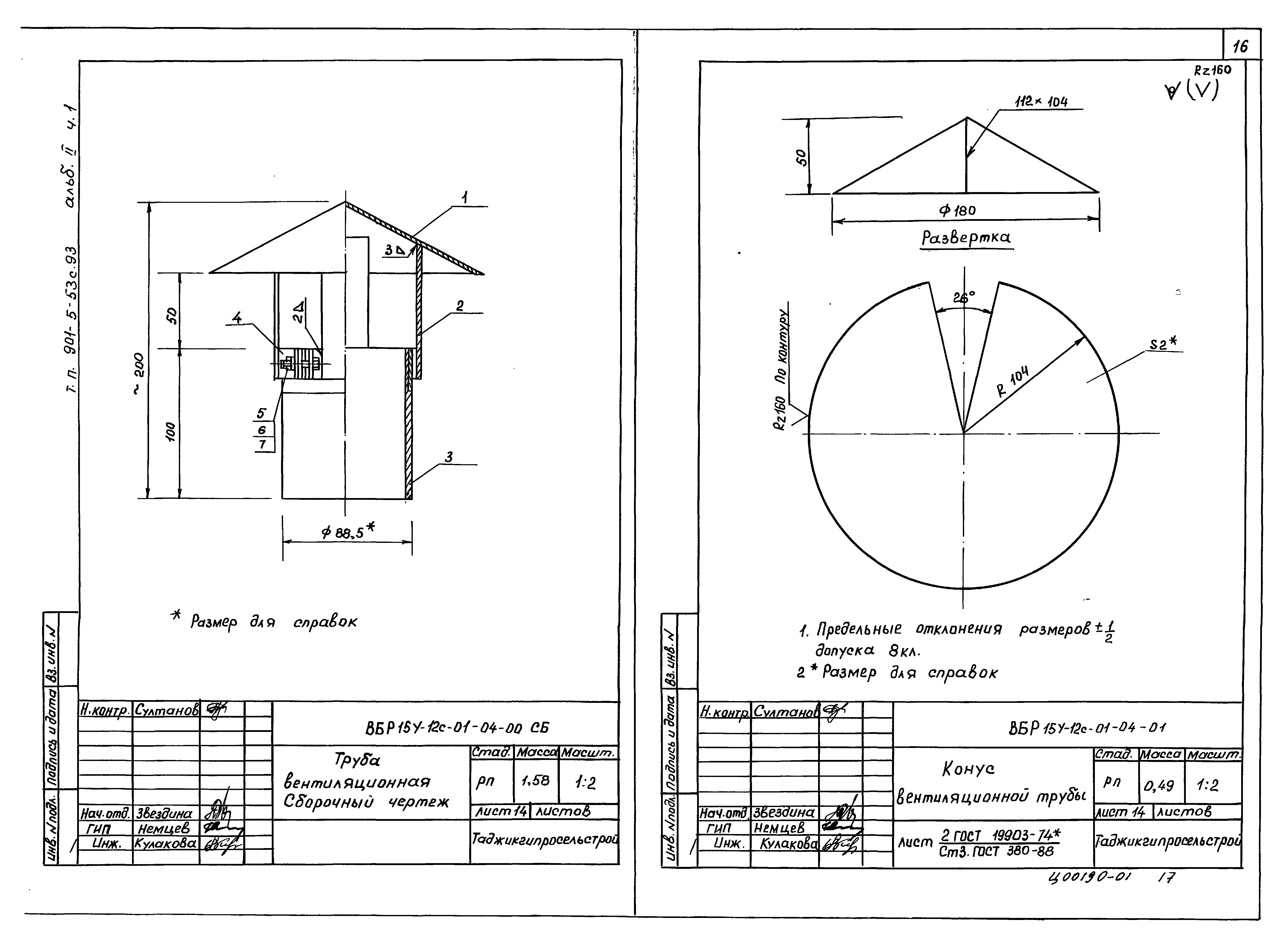

Флюгер на дымоход своими руками — чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

• кованый металл;
• оцинкованный металл;
• нержавейка;
• металлопрофиль;
• 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество

Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Козырек из профтрубы и поликарбоната с размерами и чертежом

Одним из самых дешевых и надежных материалов для кровли навеса можно считать поликарбонат. С ним просто работать, и он хорошо защищает от дождя, снега, от лучей солнца.

Для создания каркаса навеса используется профтруба 20 на 20. Для кровли – поликарбонат толщиной 10 мм. На образце цвет материала бронза. Пошаговая инструкция далее подробно описывает, как построить навес над крыльцом своими с фото и пояснениями.

Навес расположен по центру двери. Ширина будет соответствовать ширине крыльца, а длина — 210 см, что соответствует ширине листа поликарбоната. Все размеры есть на чертеже

Важно предварительно нарисовать рисунок со всеми направляющими, чтобы после было удобно делать металлический каркас

Процесс изготовления:

Начинать надо с каркаса: нарезать заготовки, перемычки и формы на дуги. Начистить до блеска.

Нагнуть дуги и выложить на сборочном столике.

Сварить 2 фермы с ажурным рисунком из заготовок.

Собрать козырек на прихватках, обварить снизу, перевернуть и обварить сверху. Швы зачистить.

Каркас обезжирить и покрасить. Когда он высохнет, можно прикрутить поликарбонат и укрепить козырек над дверью.

Краску и цвет поликарбоната можно выбирать на свой вкус, на образце оттенки гармонируют с цветовым решением входной двери.

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.

Зонт дымовой трубы – за и против

В пользу установки разнообразных колпаков (другие названия – грибок, зонтик, флюгарка, дымник) на оголовки дымоходов говорят следующие аргументы:

• зонтик частично прикрывает устье от задувания ветром и таким образом снижает вероятность опрокидывания тяги;
• дымник служит защитой от попадания мусора и влаги в виде осадков;
• если применить сетчатую конструкцию, то внутри дымоходного канала не смогут гнездиться птицы;
• изделие продлевает срок службы оголовка кирпичной трубы, разрушаемого ветром, дождем и снегом;
• грибок с декоративными элементами дополняет архитектурный стиль здания.

По бокам колпак оснащен сеткой, ограждающей дымоход от попадания птиц

Теперь рассмотрим контраргументы. Основной негативный момент заключается в том, что козырек на дымоход в виде грибка стоит на пути продуктов горения. То есть, препятствует свободному выходу газов, создавая ощутимое аэродинамическое сопротивление. Это значит, что зонт дымовой трубы не увеличивает тягу, а наоборот, уменьшает ее.

Второй минус от применения насадок многократно подтвержден печальной статистикой. Дело в том, что одним из продуктов сжигания углеводородов является водяной пар, уходящий в атмосферу вместе с дымом. Дизельные и газовые бытовые котлы с высоким КПД выделяют газы с невысокой температурой (до 120 °С). Поднимаясь по трубе,они охлаждаются, потом соприкасаются с металлом колпака.

Примеры обледенения дымовых труб, оснащенных насадками

Водяной пар тут же конденсируется и при минусовой температуре замерзает, отчего на зонтике образуются сосульки, перекрывающие сечение дымохода, как показано на фото. В результате угар идет в помещение и отравляет жильцов дома. Есть и другие аргументы против монтажа грибков:

1. В современных дымоотводах круглой формы птицам селиться негде, поэтому закрывать их сеткой не требуется.
2. Правильно построенный газоходный канал имеет внизу сборник для конденсата со сливом, куда благополучно стечет вода, попавшая в трубу в виде осадков.
3. Колпаки из тонкой оцинковки, установленные на дымоходах твердотопливных котлов и печей, прогорают за 3—5 лет из-за постоянного контакта с газами высокой температуры (150—200 °С). Необходимо ставить отражатель из нержавейки, увеличивающий цену изделия.

Зачем нужен

Возможно, у вас возник вопрос, почему раньше (лет так 50 и более назад) на печные трубы колпаки не одевали? Все дело в доступности материала. В то время в нашей стране достать хороший листовой металл было иногда весьма затруднительно. Конечно, это немного снижало срок службы трубы печи и ее приходилось перекладывать (нередко вместе с самой печью) гораздо раньше, чем если бы дымоход был защищен сверху колпаком.

Другой вопрос – насколько эффективна такая защита? Если мы заглянем в справочники, то обнаружим следующую информацию: для кладки трубы печи рекомендуется применять огнеупорный полнотелый кирпич с показателем морозостойкости не менее 40. То есть тот кирпич, который выдержит без разрушения более 40 вот таких циклов: кирпич помещают на 8 часов (!) в воду, затем – на 8 часов в морозильную камеру; затем дают ему оттаять и повторяют весь процесс.

Чем выше марка по морозостойкости (она прописана в документах, прилагающихся к той партии кирпича с завода-изготовителя, из которой вы покупали себе кирпич для кладки печи и ее трубы), тем дольше прослужит вам вся конструкция.
