Комнатный термостат для котла отопления

Подключение температурного датчика для котла

Все датчики температуры должны подключаться к термостату или специальному управляющему контроллеру, отвечающего за рабочие режимы котла. При этом необходимо тщательно изучить инструкцию по подключению, чтобы совпали требования к подсоединению с техническими характеристиками датчиков.

Обычно рекомендуется приобретать датчики, которые рекомендует производитель котла. Связано это с их высокой совместимостью и гарантией правильной работы

Если в продаже таковые отсутствуют, то нужно обращать внимание на сертифицированные аналоги

Подключение наружного датчика

Датчик наружной температуры для котла монтируется на внешней стороне стены дома с обязательным выполнением следующих требований:

необходимо исключить попадание прямых солнечных лучей на его поверхность,
поверхность контакта стены должна быть неметаллической,
прокладка кабеля в местах с повышенной влажностью, при наличии химических или биологических факторов, которые могут повредить изоляцию, запрещена,
высота расположения датчика на стене должна быть на уровне 2/3 высоты дома, если количество этажей до трёх, либо между вторым и третьим этажом, если здание многоэтажное,
необходимо исключить негативные факторы, снижающие чувствительность или точность измерения датчика.

Наружные датчик температуры для котла

Подключение термодатчика осуществляется при выключенном электропитании котла. Для соединения применяется цельный кабель с сечением жил 0,5 мм2 и длиной до 30 м. Места подключения проводов к котлу и датчику должны быть загерметизированы и изолированы.

При подсоединении важно соблюдать полярность, в зависимости от типа термодатчика. Если участок кабеля проходит по улице, то его следует защитить специальной гофрированной трубкой

После выполнения всех монтажных работ, необходимо проверить их качество, а затем настроить термостат. Если были допущены ошибки, то их следует исправить, иначе велика вероятность поломок котла или недостаточного обогрева помещений.

Подключение комнатного датчика

Датчик комнатной температуры для котла монтируется на внешней стене здания с внутренней стороны помещения. Требования по выбору места следующие:

отсутствие поблизости источников тепла или холода, постоянный доступ к пространству помещения (отсутствие предметов декора, интерьера, которые могут заслонять датчик и влиять на достоверность измерений), высота от пола должна составлять 1,2-1,5 м, при монтаже электрических датчиков важно, чтобы поблизости не было источников электромагнитного излучения: проложенной электропроводки, установленных мощных электроприборов и т. п

Комнатный датчик температуры для котла

Способ подключения аналогичный методу для внешнего термодатчика, выполняется в соответствии с требованиями производителя котла. Может монтироваться в специально подготовленное углубление в стене или на поверхность, главное, чтобы чувствительный элемент не был закрыт снаружи.

Подключение датчика для газового котла

Беспроводной датчик температуры для газового котла монтируется непосредственно на контроллер или на газовый клапан. Проводные термодатчики присоединяются способом, который предусмотрен производителем и описан в инструкции.

Подключение водяного термодатчика

Датчик температуры воды для котла в многоконтурной системе устанавливается на поверхность возвратной трубы отопления либо внутрь неё, а также допустима установка на циркуляционный насос. Такое положение обусловлено необходимостью исключения попадания обратно в котёл теплоносителя с высокой температурой.

В одноконтурной или однотрубной системе вариант установки датчика на возвратную трубу с теплоносителем запрещён. В случае повышения нагрева циркуляция перекроется и возникнет значительный градиент температур между дальними и ближними комнатами.

Функции комнатного регулятора для котла

Хотя все современные котлы отопления оснащены термостатами, все большее количество владельцев домов и квартир с автономным типом обогрева склоняются к тому, что для эффектной работы оборудования требуется регулятор температуры для котлов отопления.

Если рассмотреть принцип действия встроенного термостата, то будет видно, что его задача – отслеживать температуру нагрева теплоносителя в системе. Как только она опускается ниже заданного параметра, котел включается и нагревает ее, а в случае превышения, наоборот, отключается. При этом совершенно не берется в расчет, насколько тепло или холодно в помещениях. Так если денек выдался теплым и солнечным, то в доме будет жарко, а если, наоборот, температура за окном резко упала, то прохладно.

Учитывая, что вода остывает и нагревается быстро, котлу приходится бесчисленное количество раз производить подобную операцию, чтобы поддерживать уровень ее температуры в рамках заданного параметра. Можно оставить все, как есть, и жить в условиях неравномерного прогрева помещения и через несколько лет получить «уставшее» оборудование, которое требует замены, а можно установить терморегуляторы для котлов отопления, следящих за уровнем температуры воздуха. Так как он остывает значительно дольше, чем вода в батареях, значит, и количество включений/выключений агрегата будет происходить в разы реже, что продлевает срок его службы.

В функции регулятора воздуха входит отслеживать любые изменения с ним, даже если они связаны с переменой погодных условий за окном, а так же отвечать за работу котла. Если для отечественного потребителя остается насущным вопрос, к любому ли котлу можно подключить термостат и нужно ли это делать, то для европейцев, которые умеют считать деньги и экономить на коммунальных услугах, таких сомнений не бывает. В европейских странах установка термостата к котлу является обязательной. Связано это с тем, что пока температура воздуха держится в заданных хозяином параметрах, котел остается выключенным, что значительно сокращает количество потребление топлива или электричества.

Сегодня на рынке предлагаются как терморегуляторы для газовых котлов отопления, так и для твердотопливного и электрооборудования для нагревательных систем.

Обширное разнообразие моделей термостатов может сбить с толку, поэтому следует выбирать прибор, исходя из типа котла, количества заложенных в него функций и способа его настроек.

Выбор комнатного термостата

Существуют специальные критерии, благодаря которым проще выбрать терморегулятор для дома.

Ниже будет разобран каждый из них.

С проводами или без

Проводные модификации не ограничены в плане набора функций, могут быть установлены в любой комнате (до м от котельного оборудования), стоят недорого, но требуют проводного соединения с котлом. Сам проводок чаще всего идет в комплекте.

Беспроводные терморегуляторы состоят из пульта управления с датчиком температурного режима воздуха и приемника, который принимает сигнал с пульта и передает его к котельному оборудованию уже проводным способом. Естественно, приемник ставится в котельной, а термостатов может быть более одного, к примеру, в нескольких помещениях.

От термостата к приемнику сигнал переходит по типовому каналу бытовой техники частотой 433 или 868 МГц и не оказывает воздействия ни на другое бытовое оборудование, ни на иные электронные девайсы. Большинство модификаций передают сигнал на расстояния до 20 или 30 м, если учесть стенки, перекрытия или перегородки.

Возможность выставления значения гистерезиса

Гистерезис – это разница между температурой включения и деактивации котельного оборудования при равномерном потоке теплового носителя. То есть, если на термостате установлена температура 22°C, а гистерезис – 1°C, то при достижении температурного режима воздуха 22°C котел отключиться, и заработает при снижении температуры на 1°C.

В механических модификациях гистерезис в основном 1 или 2°C, изменить его невозможно. В электронных агрегатах с возможностью его регулирования, можно поставить значение 0,5°C или даже 0,1°C. Получается, чем меньше гистерезис, тем стабильнее температурный режим в квартире.

Функция программатора

Пример программируемого терморегулятора с выведением графика температурного режима на дисплее. Программатор – это возможность установить шаблон функционирования котла на определенное время. Естественно, вручную понижать температуру перед уходом по делам или перед сном хлопотно. Посредством программатора можно за один раз сформировать несколько шаблонов работы и в зависимости от настроек температурного режима и гистерезиса, экономить каждый месяц до 30% топлива.

Это значит, что даже при отоплении среднего дома площадью 80-100 м2 технологичный дорогой терморегулятор за шесть тысяч рублей окупится за три месяца отопительного сезона.

Наличие WiFi или ГСМ модуля

Девайсы с Wi-Fi модулем могут быть подключены к интернету и управляться посредством приложения на телефоне. Довольно важным плюсом является GSM-модуль, с помощью которого можно включить отопительную систему и нагреть коттедж еще до возвращения домой, но и контролировать деятельность системы во время длительного путешествия: при любых неисправностях на смартфон приходит соответствующее сообщение.

Системы безопасности

Защита от перегревания или замерзания отопительной системы, защита от остановки циркуляционного насоса, защита насосной установки от закисания летом, все эти возможности действительно повышают безопасность системы отопления и часто имеются в недорогих котлах. Если же такие системы не предусмотрены котельным оборудованием, решить вопрос можно выбором терморегулятора с их наличием.

Виды терморегуляторов

Существует несколько разновидностей термостатов для регулирования температуры центрального отопления.

По способу подключения

Термостат может быть установлен в комнате или непосредственно у котла. В последнем случае речь идет о центральном терморегуляторе. Новое поколение термостатов в основном имеет беспроводное соединение с котлом, тогда как старые подсоединяются к нему проводами.

На заметку! Рекомендованная температура воздуха в помещении — 20 °С, ночью может быть на градус больше. Но в детской комнате и там, где живут пожилые люди или с ограниченными возможностями, стоит выставлять 22 °С.

Центральный терморегулятор включает и отключает отопление по всему дому, а комнатный позволяет в любое время менять режим отопления, устанавливать специальный режим на выходные, день и ночь, или на период отъезда хозяев. Если в доме установлен один котел с радиатором, достаточно одного комнатного термостата.

По функциональности

По виду функций беспроводные терморегуляторы для газовых котлов можно разделить на три основных вида:

простые, которые имеют только одну функцию — поддерживание заранее заданной температуры в помещении;
программаторы или программируемые, которые имеют уже целый ряд полезных функций: можно выставить работу отопительной системы на неделю, дифференцировать температуру по времени суток и прочее;
с функцией гидростата. Такие устройства имеют встроенный гидростат, позволяющий контролировать не только температурный режим, но и уровень влажности в помещениях, а также корректировать его до необходимых параметров.

Внимание! Прежде чем купить такое устройство, необходимо вычислить его требуемую мощность. Для этого надо знать общую отапливаемую площадь и примерный уровень температуры, которую надо поддерживать

Так вы сэкономите, отказавшись от покупки слишком мощного устройства, а также сможете предупредить поломки, заранее поменяв проводку, если окажется, что она не выдержит такой нагрузки.

Разновидности домашних датчиков температуры для котла отопления

Терморегуляторы для котла отопления (регуляторы температуры) бывают нескольких разновидностей:

Проводной. Залогом корректной работы является правильный монтаж проводников. Это необходимо для бесперебойной связи оборудования с котлом.

Беспроводной. С помощью радиосигнала подается информация об изменении температурного режима в квартире. Устройство состоит из двух блоков, один из которых монтируется в комнате, другой на сам котел. На блоке контроллере есть жидкокристаллический дисплей и клавиатура.

Дистанционная разновидность датчика

Разберем каждый вариант более подробно, с примерной стоимостью и обзором нескольких моделей.

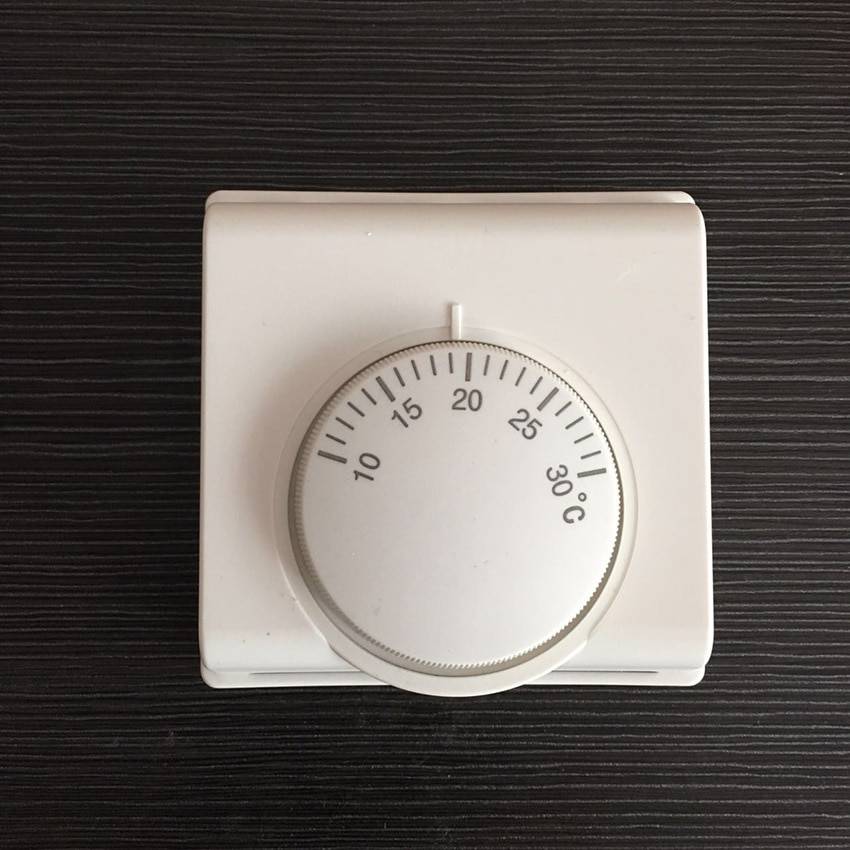

Механический (проводной) терморегулятор

В терморегуляторе для котла отопления механическом есть свои особенности, цена на модели различна также как и характеристики. Такое устройство необходимо предварительно настраивать, чтобы добиться оптимальной температуры помещения. Это сложный процесс, потому лучше обратиться к специалисту.

Небольшая механическая модель

В комплектацию любой модели входит две части: термическая головка и клапан. На работу прибора оказывают влияние:

частое проветривание;
яркие солнечные лучи, которые поступают через окна;
резкая смена погоды.

Монтаж необходимо производить только в горизонтальном положении, при этом выбрать надо такое место, где нет предметов, загораживающих устройство, и прямых солнечных лучей. Современные модели предусматривают небольшие габариты, которые можно установить в маленькой нише.

Вариант установки недалеко от газового оборудования

Сама установка не займет много времени. Если отключаете отопление, то следом необходимо повернуть ручку терморегулятора. Это защитит прибор от образования осадка.

Вот пример двух популярных моделей механического термостата:

Отзыв Дмитрия, Тверь: «Слышал много хороших отзывов, купил месяц назад. С установкой и настройкой проблем не было. Пока все устраивает».

Механические комнатные терморегуляторы для газового котла пользуются популярностью, имеют невысокую стоимость и можно проводить самостоятельный монтаж.

Важно! Правильно проводить настройку механического прибора до использования, иначе не будет результата. Лучше вызвать специалиста

Дистанционные варианты оборудования

Терморегулятор для котла отопления (регулятор температуры) может работать дистанционно.

Комфортное поддержание температуры во всем помещении

Выделяют несколько видов такого прибора:

Первый вариант создан для поддержания заданной температуры в помещении. А при монтаже второго варианта владелец помещения получает следующие преимущества:

удаленное управление;
можно выставить режим в зависимости от времени суток;
быстрота смены режима;
можно запланировать изменения на неделю;
быстрое реагирование котла на изменения;
малый расход топлива;
используется аккумулятор.

Дистанционные программные датчики температуры (комнатные) для газовых котлов созданы для людей, которые любят максимальный уровень комфорта и новую технику. Вот несколько популярных вариантов такого устройства:

Отзыв Екатерины, Брянск: «Долго мучилась с ручной регулировкой котла. Потом поставила себе Siemens REV13 (наняла специалиста). Уже год управляю температурой просто и быстро».

Программные термодатчики для котла отопления бывают различными по стоимости и функциям. При этом все модели прекрасно справляются с контролем температуры в помещении, а удобство регулировки позволяет прибавить тепло в доме, не вставая с кровати.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Принципы подключения комнатного термостата

Способ и схемы подключения термостата к самому отопительному оборудованию можно узнать из технического паспорта газового котла. Современное оборудование, независимо от производителя, предполагает наличие точек подключения для термостата. Подсоединение выполняется с помощью клемм на котле или кабеля терморегулятора, входящего в комплект поставки.

В случае использования беспроводного термостата размещать измерительный блок следует только в жилом помещении. Это может быть самая холодная комната или комната, где чаще всего собирается наибольшее количество людей, детская.

Устанавливать блок терморегулятора в кухне, холле или в котельной, где температурный режим непостоянный, нецелесообразно.

Подключение различных типов и моделей термостатов может иметь свои особенности, монтаж осуществляется в соответствии с инструкцией производителя, которая прилагается к прибору.

Рекомендации включают в себя исчерпывающее описание работы регулятора, способ и схемы подключения. Далее мы расскажем, как правильно подключить терморегулятор к газовому котлу и об особенностях монтажа наиболее типичных моделей регулятора.

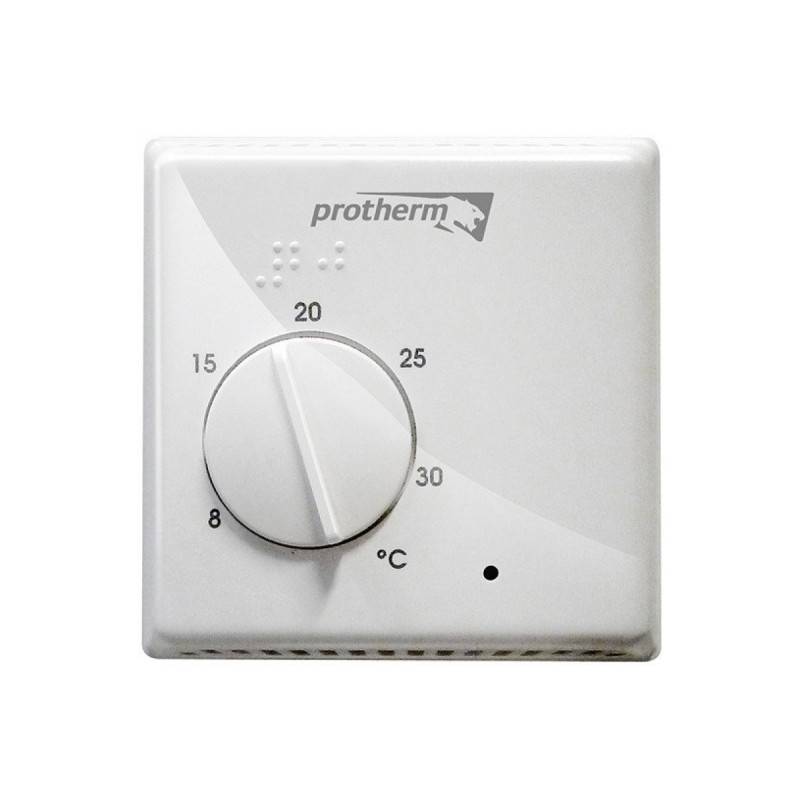

Подключение механического термостата

Термостат механического типа отличается надежностью и простотой конструкции, невысокой стоимостью, длительной эксплуатацией.

При этом он поддерживает лишь один температурный режим, который устанавливается путем изменения положения ручки на отметке температурной шкалы. Большинство терморегуляторов работает в диапазоне температур от 10 до 30°С.

Механический термостат имеет наиболее простой принцип действия и срабатывает через размыкание и размыкание цепи, которое происходит с помощью биметаллической пластины. К котлу термостат подключают через клеммную коробку на плате управления котла.

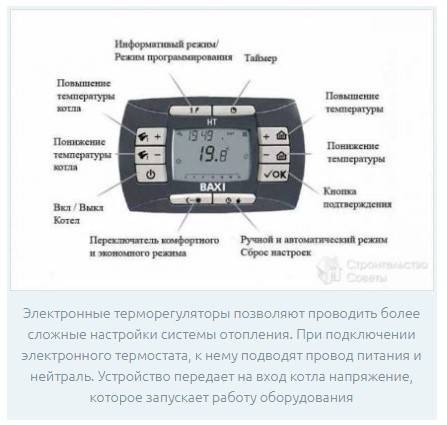

Монтаж электронного терморегулятора

Конструкция электронного термостата предполагает наличие электронной платы, которая отвечает за управление устройством.

Управляющим сигналом служит потенциал – на вход котла передается напряжение, которое приводит к замыканию или размыканию контакта. К терморегулятору необходимо подвести напряжение 220 или 24 вольт.

Термостат с электронным управлением используют для организации работы сложных климатических систем. Он поможет в управлении не только атмосферным или турбинированным газовым котлом, но и насосом, кондиционером, сервоприводом в системе отопления.

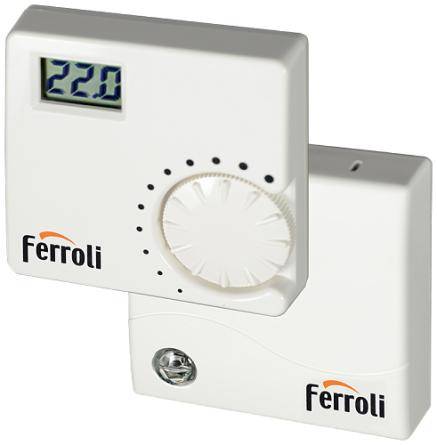

Подключение беспроводного термостата

Беспроводной терморегулятор состоит из двух блоков, один из которых устанавливается в жилом помещении и выполняет роль передатчика. Второй блок монтируется около отопительного котла и подсоединяется к его клапану или контроллеру.

Передача данных от одного блока к другому осуществляется по радиоканалу. Для управления устройством контрольный блок оснащается ЖК-дисплеем и небольшой клавиатурой. Для подключения термостата настраивают адрес датчика и устанавливают блок в точке с устойчивым сигналом.

Основной недостаток беспроводного терморегулятора – питание выносного блока от батарей, которые имеют ограниченный ресурс и поэтому требуют частой замены. Для обеспечения бесперебойной работы устройство оснащают сигнальной функцией, которая предупреждает о необходимости замены батареи.

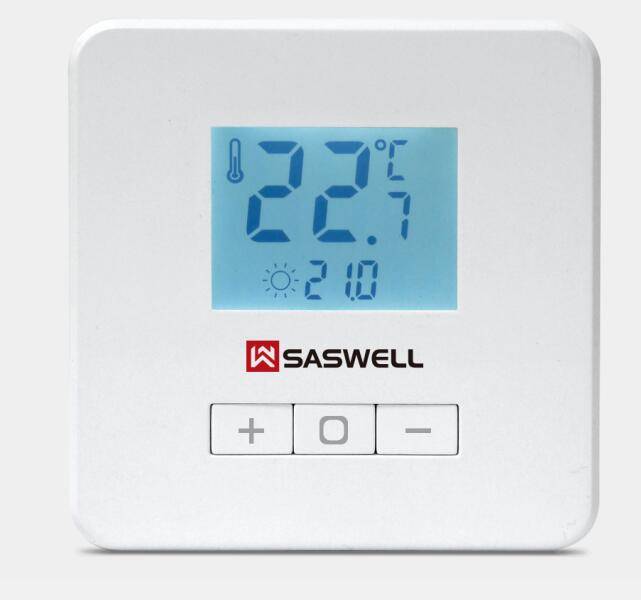

Электронный

Принципиально в любом электронном термостате используется две функциональные части: термодатчик и микроконтроллер, который снимает показания датчика и выполняет заданное действие.

Датчик для электронного терморегулятора физически не связан с блоком управления ничем кроме соединительных проводов.

Именно поэтому непосредственно датчик можно располагать на значительном удалении от контроллера или котла, вплоть до 100 метров и даже больше.

По способу исполнения различают:

Аналоговые термостаты;
Цифровые.

Аналоговые устройства сконструированы по схеме с жесткой логикой и имею ограниченную функциональность. Их преимущество в низкой стоимости, безотказности. Они повторяют возможности простых механических термостатов с тем отличием, что их точность на порядок выше, погрешность достигает всего 0,2-0,5 ?С.

Цифровые терморегуляторы могут быть с закрытой или открытой логикой. В первом случае получается прямая альтернатива аналоговым устройствам, однако есть возможность расширить функциональность за счет наличия цифрового интерфейса для подключения к цифровому блоку управления котлом.

Терморегуляторы с открытой логикой – это программируемые микроконтроллеры. Есть возможность задавать целевые значения по расписанию или по одному из дополнительных условий, создавая эффективную программу управления котлом.

Преимущества:

Высокая точность установки целевой температуры, погрешность – 0,1?С;
Замер температуры выносным датчиком;
Большой выбор вариантов управления (механический регулятор, наборная панель, интерактивное меню и т.д.);

Недостатки:

Чем больше функциональность терморегулятора, тем он дороже, притом существенно.
Работоспособность устройства зависит от состояния батареек или наличия внешнего электропитания.

Помимо решений от производителя котлов можно использовать терморегуляторы таких производителей, как: VENTS, DS Electronics, Quantrax, Salus, Vaillant, Auraton.

Беспроводной

Главное отличие электронных терморегуляторов в том, что их можно установить практически на любом удалении от котла. В дополнение к этому можно избавиться даже от необходимости прокладывать провода от терморегулятора к котлу. Любую электрическую связь можно перевести на беспроводной режим, для чего используются радиоволны.

Популярные модели производителей: EUROSTER, SAKUS, Watts. Цена беспроводных решений начинается от 2100 рублей и может достигать 10-15 тыс. руб. в случае наличия GSM модуля и расширенного списка функций.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

По электронному датчику контроля температуры теплоносителя в системе отопления;
По выносному датчику температуры воздуха;
По температуре воздуха за пределами помещений;
По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Терморегулятор для котла отопления
