Комплектующие для откатных ворот: правила выбора

Какой комплект выбрать?

От того, насколько правильным будет выбор комплекта, зависит стабильность и долговечность работы системы. Именно поэтому изначально предпочтение должно отдаваться качественным кареткам, способным обеспечить легкое, плавное и бесшумное движение створки с конкретным весом и габаритами. Для этого приобретаемый комплект должен отвечать ряду требований.

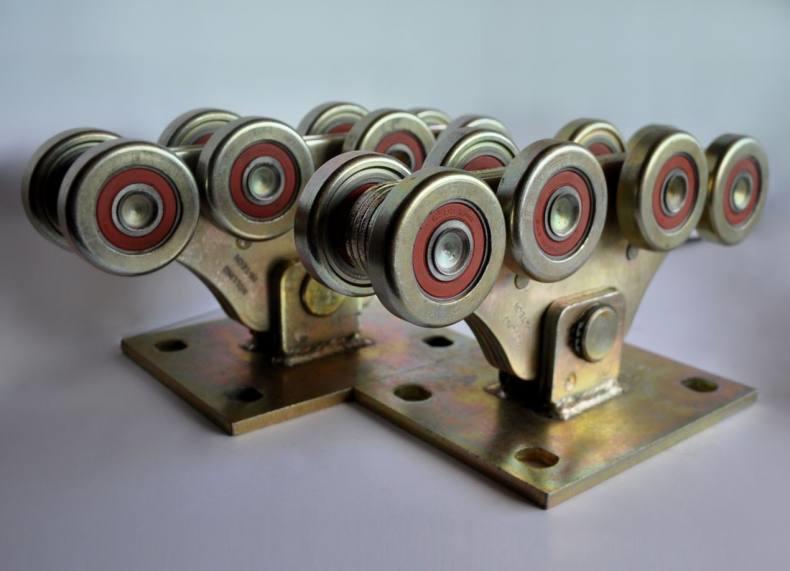

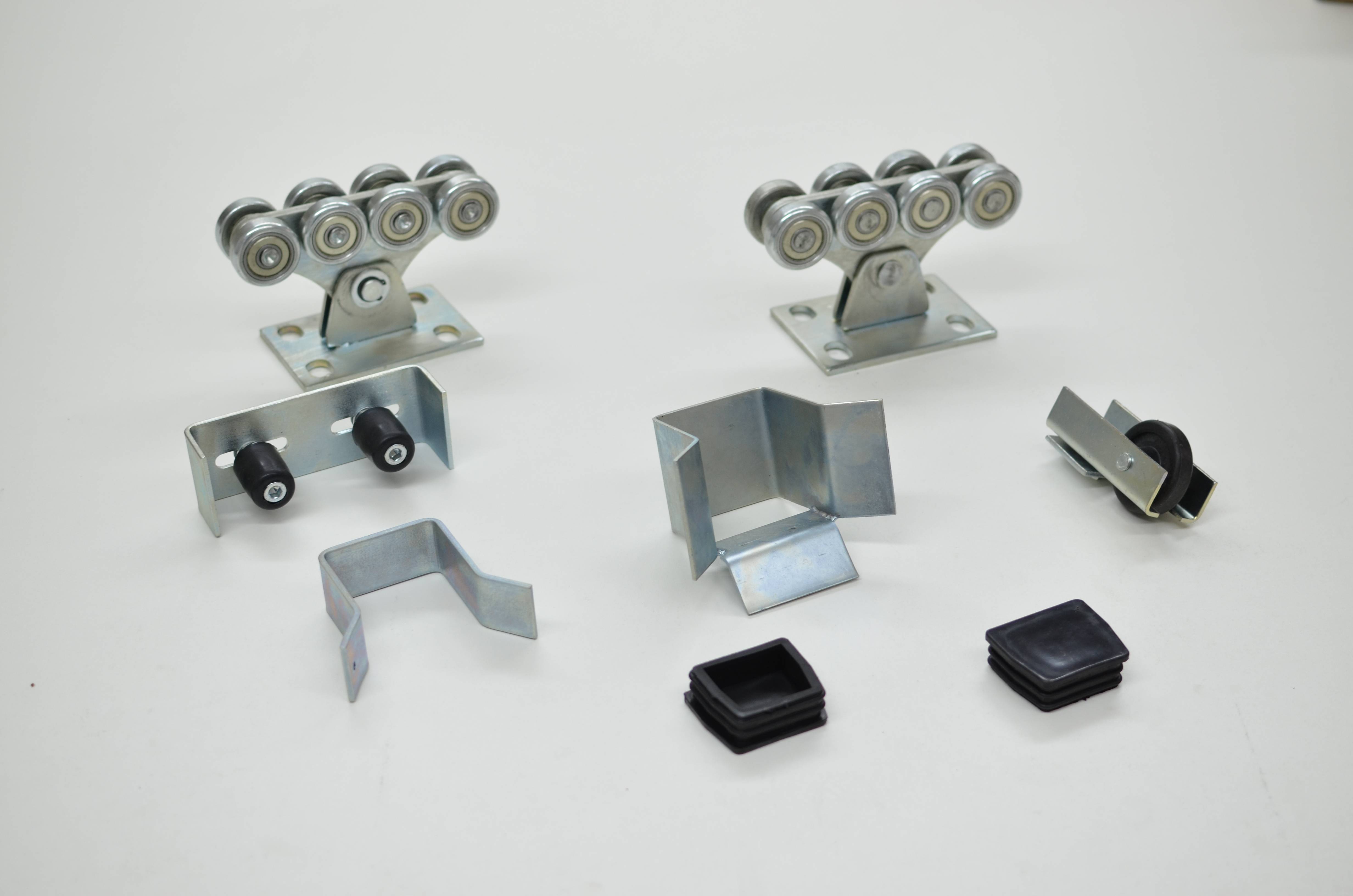

Пример комплекта

Критерии выбора

При выборе можно руководствоваться следующими критериями:

• В каком месте должна устанавливаться роликовая тележка?
• Из какого материала (металла или пластика) изготовлены колеса?
• Как сильно упрочнен материал в процессе производства колес?
• Какие подшипники установлены в опорах?
• Кто изготовил конкретную модель?
• Какова стоимость изделия?

Ценовой фактор следует рассматривать в последнюю очередь, обращая внимание на прочностные характеристики выбираемого изделия

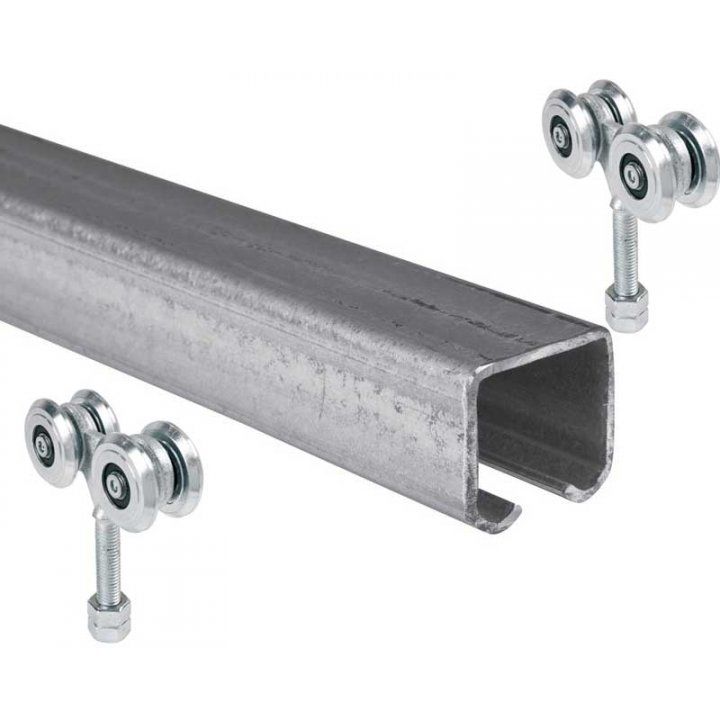

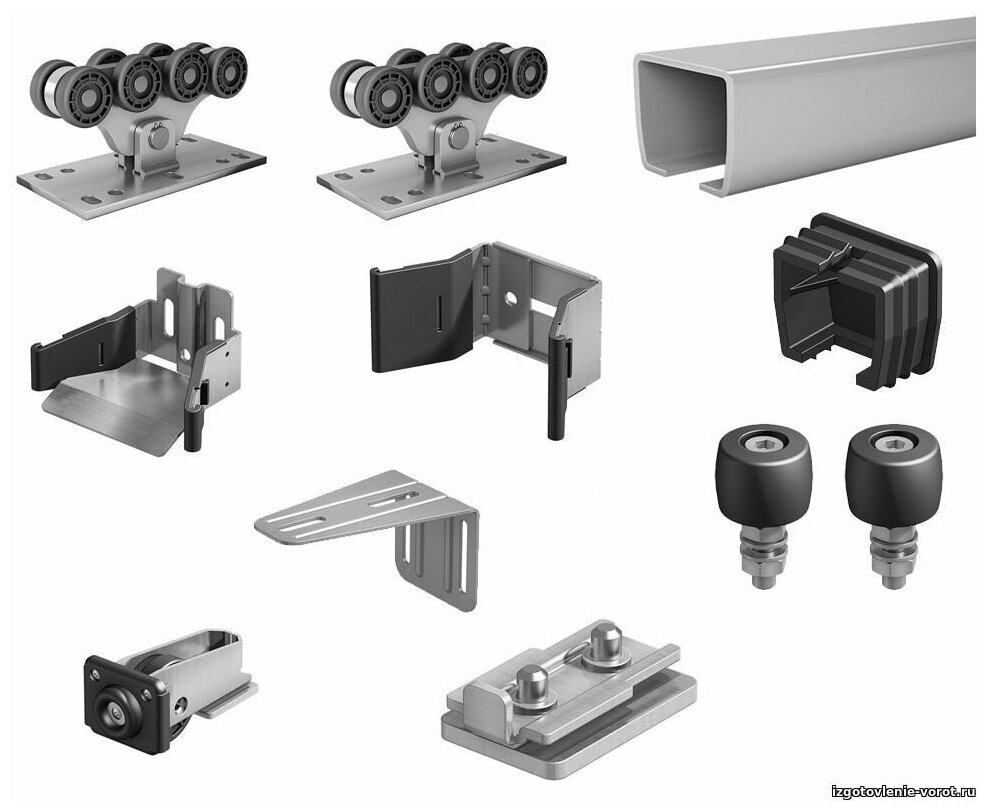

Итальянский набор

Требования, предъявляемые к прочности конструкции, в основном будут зависеть от:

• Общего веса монтируемой конструкции;
• Габаритов проема, определяемых видом транспорта, который может заезжать на огороженную территорию;
• Высоты установленных створок.

Пластиковое колесо

Материал, из которого изготавливаются колеса, оказывает непосредственное влияние на максимальный вес ворот. Так, если для их изготовления используется полимер или металл, подвергнутый упрочнению, наибольшая масса створок может достигать 1,2 т.

В процессе выбора следует обратить внимание на стойкость используемого материала к внешним воздействиям. Он не должен бояться атмосферных осадков, выдерживать температурные колебания без утраты основных эксплуатационных характеристик. Металлические элементы должны быть подвергнуты антикоррозионной обработке

Металлические элементы должны быть подвергнуты антикоррозионной обработке.

Колеса, подвергнутые антикоррозионной обработке

Размеры поперечного сечения устанавливаемых деталей должны быть оптимальным. Чрезмерное увеличение параметров вызовет удорожание монтируемой конструкции. Недостаток приведет к тому, что эксплуатация ворот станет небезопасной, а срок службы – не продолжительным. При расчете размеров следует ориентироваться на схему нагружения и схему расположения опор.

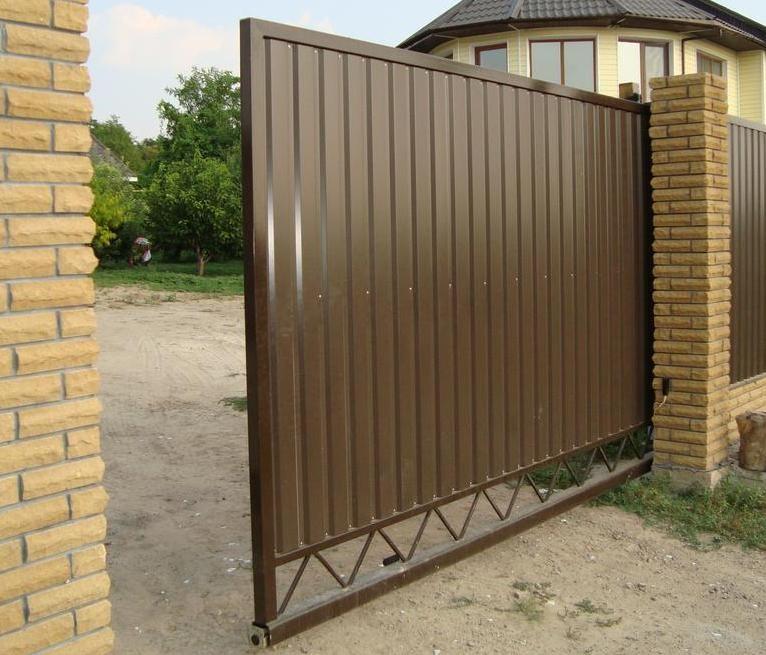

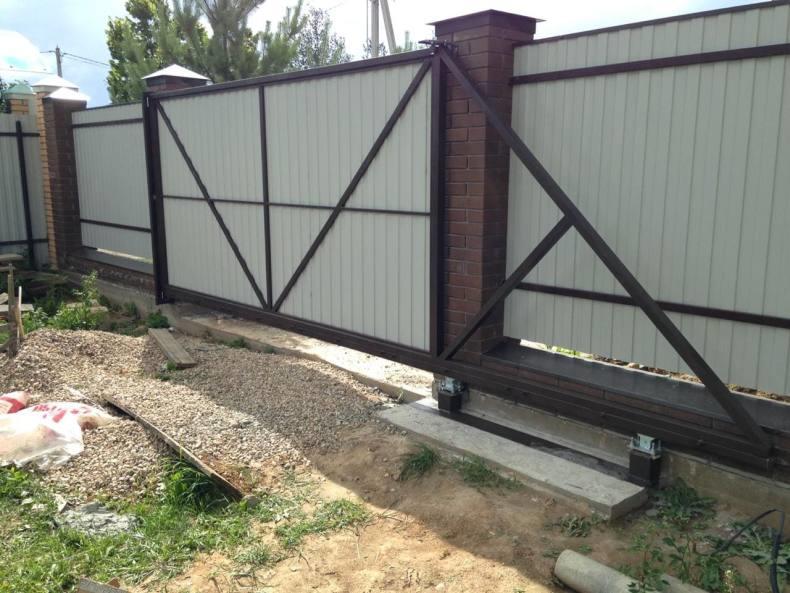

Устройство откатных ворот

ТОП-3 брендов по изготовлению фурнитуры для откатных ворот

Итальянский концерн Rolling Center является самым популярным брендом, продукция которого изготавливается на высокотехнологичном оборудовании, обладает отменным качеством и надежностью.

Alutex – белорусская фирма, которая также известна использованием безопасных и прочных материалов, которые выдержат любые погодные условия. Ценовая политика компании вполне лояльна, что позволит найти фурнитуру для откатных ворот покупателю любого уровня достатка.

Немецкий бренд Marantec популярен во всем мире благодаря высокому качеству свей продукции, которая отвечает наивысшим требованием европейских стандартов.

Комплектующие этих фирм имеют один недостаток – высокую цену, поэтому не каждый может себе их позволить. Но не стоит огорчаться, ведь многие отечественные бренды не уступают им по качеству, безопасности и надежности, но стоить будут в разы дешевле.

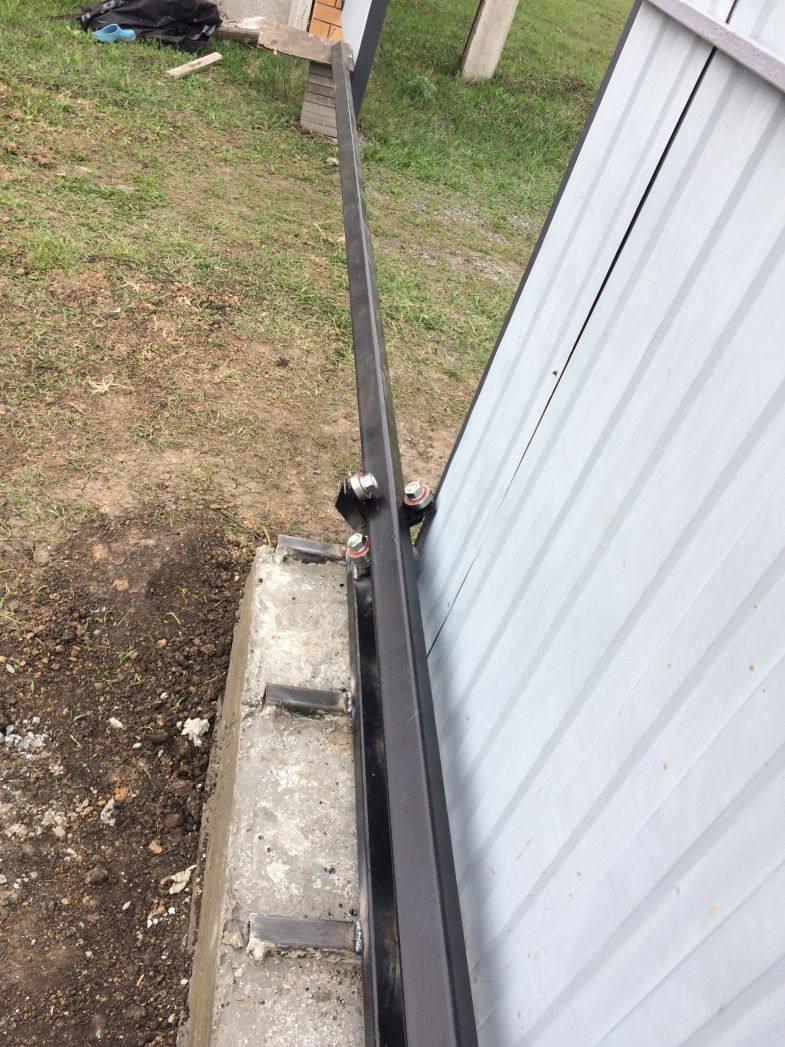

Устройство фундамента и закладного элемента

Яма для фундамента должна быть глубиной не меньше полутора метров. Земляные работы нужно делать максимально аккуратно, чтобы не снять лишний слой грунта. Ее ширина должна быть приблизительно 40-60 см. Сделать это можно обычной лопатой или компактным бульдозером.

Из прутьев и швеллера нужно сделать закладной элемент. Между собой детали соединяются посредством сварки. Швеллер нужно для повышения прочности фундамента. Его длина должна составлять около половины ширины обустраиваемого проема. Размер арматуры нужно подбирать такой, чтобы она ушла в грунт ниже глубины промерзания.

Для создания каркаса нужно соединить вертикальные элементы со стальными перемычками. Затем конструкцию нужно спустить в траншею, чтобы залить ее основание. Заранее дно ямы засыпается и утрамбовывается песком. При этом нужно следить за тем, чтобы основание было строго параллельно дороге. Перед тем как заливать основание, нужно убедиться в горизонтальности прутьев. Для этой цели нужно воспользоваться строительным уровнем.

Если будущие ворота будут оснащены электроприводом, то на стадии заливки фундаменту необходимо предусмотреть место для проводов. Зачастую оборудование устанавливается в центре основания.

Для устройства фундамента требуется цемент марки не ниже М400. Также не обойтись без песка и щебня. Приготовленную основу необходимо оставить для набора прочности на 4-6 суток. Лишь после этого можно приступать к монтажу откатной конструкции.

Рекомендации

Чтобы получить надежные и долговечные откатные ворота, следует руководиться несколькими простыми правилами:

1. Покупайте механизмы, которые оптимизированы друг к другу по всем параметрам.
2. Отдавайте предпочтение только продукции известных производителей, так как это является залогом долговечной работы.
3. Установка ворот и автоматики должна осуществляться только опытными специалистами. Желательно доверять это представителям магазина, где вы приобретали товар.

Выбор комплектующих для откатных ворот – это сложная операция, которую лучше осуществлять после консультации с опытным установщиком. Он сможет проанализировать все недостатки выбранной модели и подобрать оптимальный вариант.

Обзор фурнитуры для откатных ворот смотрите в следующем видео.

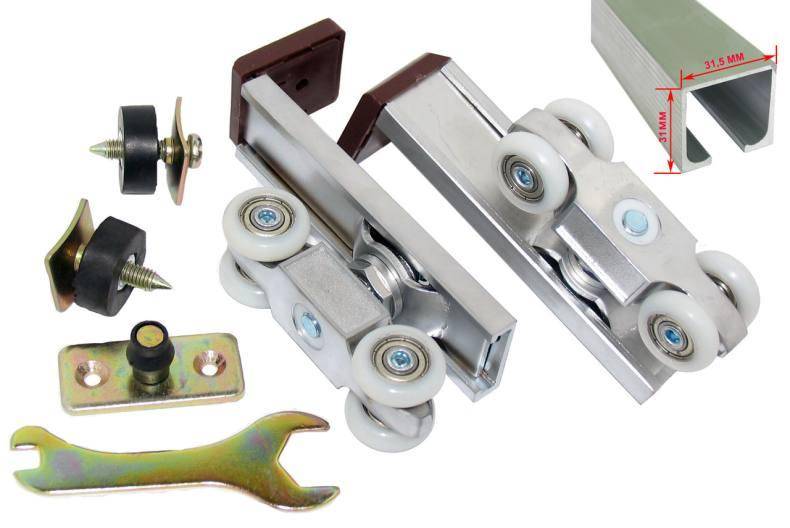

Что входит в комплект?

Откатные ворота отличаются практичностью, так как створка передвигается параллельно основному забору, не занимая место перед входом. Поэтому их применяют для обустройства проходных на промышленных или бизнес-предприятиях.

Сегодня существует несколько типов подобных конструкций, которые отличаются техническими нюансами. Но, независимо от этого, состоит такая система из нескольких основных комплектующих:

Закладная. Она представляет собой обычный металлический швеллер, который располагается в почве. Для придания прочности к нему приваривают арматурные прутья. Внешне вся эта конструкция напоминает букву «П», которая забетонирована в траншее. Длина подобной системы составляет половину размера проема. Консольные и подвесные ворота не оснащаются такими элементами.

Несущий профиль. Элемент является своеобразной направляющей, так как внутри него двигаются ролики. Внешне изделие напоминает обычный швеллер, но отличается изогнутыми торцами. Это исключает выскакивание роликов из паза. Крепят профиль к нижней части полотна. Материал поддается высоким нагрузкам, поэтому элемент изготавливают из качественной и прочной стали.

Роликовая каретка. Конструкция состоит из нескольких опорных роликов, которые прикрепляются к швеллеру. Эти изделия позволяют перемещать полотно вдоль прямой линии. Существует несколько типов кареток, так как они рассчитываются под конкретный вес полотна. Основным материалом выступает металл, но некоторые производители используют при их изготовлении специальный пластик.

Поддерживающие ролики. Основной задачей роликов является поддержка полотна в вертикальном положении. Они выступают своеобразными направляющими, которые крепятся сверху над створкой. В зависимости от конструкции, система может оснащаться двумя или четырьмя опорными роликами. Для снижения давления и минимизации силы трения их изготавливают из пластика.

• Уловители. Их разделяют на верхние и нижние системы. Первый тип предназначается для ограничения перемещения полотна перпендикулярно его основной плоскости. По-простому, с помощью верхних уловителей защищают конструкцию от сильного ветра в закрытом положении. Нижние конструкции используются для поддержки полотна. При движении оно наезжает на уловитель сверху, который частично воспринимает нагрузку.
• Накатной ролик. Его крепят на нижнем углу полотна таким образом, чтобы он попадал на нижний уловитель. Изготавливают продукцию из различных материалов, но в большинстве случаев для этого применяют пластик.

• Заглушки. Эти элементы используются для закрытия пустот направляющей трубы. Такой подход исключает попадание воды, мусора или снега внутрь. В свою очередь, подобная защита продлевает срок службы системы в несколько раз, а также не позволяет образоваться наледи на движущихся роликах.
• Полотно ворот. Практически всегда створки изготавливают из прочных металлических труб, способных выдерживать максимальные нагрузки и вес.

Сегодня откатные ворота очень часто комплектуют автоматическими системами перемещения. Автоматика не является обязательным атрибутом, но она присутствует практически всегда. Состоит эта система из нескольких основных устройств:

Электродвигатель. Данный механизм является основным, так именно он приводит в движение полотно. Устанавливают его на бетонном основании, а также дополняют специальными защитными кожухами, предотвращающими попадание влаги и мусора. Некоторые модели могут управляться удаленно, что дает множество преимуществ, позволяя практически полностью исключить участие человека в работе ворот.

• Концевые выключатели. Основной задачей подобных механизмов является управление работой электродвигателя. Технически это своеобразные реле, которые отключают подачу тока, когда ворота доходят в концевую точку.
• Защитный блок. Система состоит из множества электрических узлов, которые связаны между собой различными связями. Основной задачей является контроль работы электрического двигателя, а также предотвращение его перегрузки во время работы.

Обратите внимание, что не все комплекты обязательно включают все устройства и механизмы. Сегодня многие производители выпускают модификации, которые состоят из определенного набора элементов

Автоматика от разных производителей

Отправляясь на поиски подходящей автоматики, каждый человек сталкивается с большим ассортиментом в местах продаж. Представлена продукция от разных производителей, уже находящихся не первый год на рынке. Сложно сказать, какая лучше автоматика для откатных ворот. Каждый бренд имеет свои плюсы и минусы, преимущества и недостатки. Можно это проследить на примере наиболее популярных производителей: Came, Doorhan, Nice, Faac, An-motors, Hoermann.

Электропривод от итальянской фирмы Came пользуется большой популярностью. Он легко справляется со своей работой по открыванию и закрыванию ворот в летний период. Зимой могут возникнуть небольшие трудности – на концевых выключателях и зубчатой рейке образуется лед. Его можно удалить и автоматика опят будет исправно функционировать.

У электропривода Came внешняя шестерня выполнена из стали, внутренняя из фторопласта, который отличается износостойкостью и устойчивостью к высоким температурам. С помощью механических концевых выключателей автоматика отключается при попадании створки в конечную точку.

Электропривод для откатных ворот Nice полностью удовлетворяет запросам покупателей, которым нужна автоматика для облегченных ворот, весом 500 кг. Она будет стоить дешевле, хорошо справится с возложенными функциями, прослужит долго, если нагрузка на электропривод не превышает допустимые пределы, иначе не избежать быстрого износа внутренних шестерней, выполненных из пластика. Здесь также предусмотрены механические концевые выключатели.

Автоматика для откатных ворот Faac изготавливается в Италии и заслужила большое доверие со стороны покупателей. Она полностью приспособлена для использования в суровых зимних условиях, так как имеет большой запас мощности и магнитные выключатели, на которые не намерзает лед. Все детали выполнены из прочных, износостойких материалов. Внутренняя шестерня из латуни, внешняя сделана из стали. Становится примерно ясно, как подобрать автоматику для ворот , чтобы она соответствовала важным требованиям.

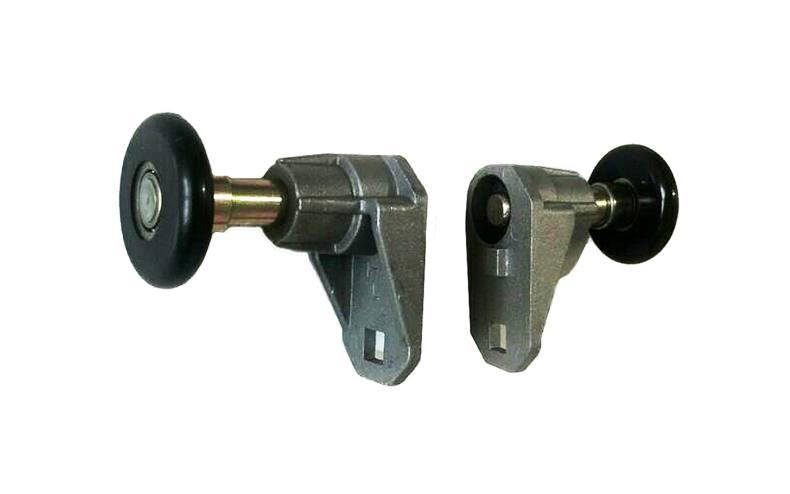

Ролики с регулируемой и нерегулируемой опорой

Нерегулируемая опора роликов — это конструкция, в которой опора не может быть отрегулирована после установки. Это означает, что ее положение фиксировано и не может быть изменено.

Регулируемая опора роликов

Регулируемая опора роликов — это конструкция, в которой опора может быть отрегулирована после установки. Это означает, что ее положение может быть изменено, что позволяет точнее настроить работу механизма.

Применение нерегулируемой опоры роликов

Нерегулируемая опора роликов используется в различных устройствах и механизмах, таких как:

• вентиляторы;
• насосы;
• гидравлические механизмы;
• автомобильные подшипники;
• транспортеры.

Применение регулируемой опоры роликов

Регулируемая опора роликов используется в тех механизмах, где необходима точная настройка, например:

• станки с числовым программным управлением (ЧПУ);
• токарные станки;
• фрезерные станки;
• шлифовальные станки;
• производство металлических и деревянных изделий.

Разница между регулируемой и нерегулируемой опорой роликов

Основная разница между регулируемой и нерегулируемой опорой роликов заключается в возможности регулировки положения опоры после установки. Регулируемая опора может быть настроена для более точной работы механизма, в то время как нерегулируемая опора обеспечивает более простое решение для широкого диапазона приложений.

Как выбрать тип опоры роликов для своего приложения

Выбор между регулируемой и нерегулируемой опорой роликов зависит от конкретного приложения и его требований. Для устройств,где требуется высокая точность и настройка, стоит выбрать регулируемую опору. Для устройств, где точность не так важна, или когда требуется более простое решение, нерегулируемая опора может быть более подходящим выбором.

Устройство фундамента и закладного элемента

Яма для фундамента должна быть глубиной не меньше полутора метров. Земляные работы нужно делать максимально аккуратно, чтобы не снять лишний слой грунта. Ее ширина должна быть приблизительно 40-60 см. Сделать это можно обычной лопатой или компактным бульдозером.

Из прутьев и швеллера нужно сделать закладной элемент. Между собой детали соединяются посредством сварки. Швеллер нужно для повышения прочности фундамента. Его длина должна составлять около половины ширины обустраиваемого проема. Размер арматуры нужно подбирать такой, чтобы она ушла в грунт ниже глубины промерзания.

Для создания каркаса нужно соединить вертикальные элементы со стальными перемычками. Затем конструкцию нужно спустить в траншею, чтобы залить ее основание. Заранее дно ямы засыпается и утрамбовывается песком. При этом нужно следить за тем, чтобы основание было строго параллельно дороге. Перед тем как заливать основание, нужно убедиться в горизонтальности прутьев. Для этой цели нужно воспользоваться строительным уровнем.

Для устройства фундамента требуется цемент марки не ниже М400. Также не обойтись без песка и щебня. Приготовленную основу необходимо оставить для набора прочности на 4-6 суток. Лишь после этого можно приступать к монтажу откатной конструкции.

Ремонт роликов откатных ворот

Откатные ворота — это удобный и практичный выбор для владельцев частных домов и предприятий. Но как и любой механизм, они требуют регулярного обслуживания и ремонта. Один из ключевых элементов откатных ворот — это ролики, которые необходимо регулярно проверять и при необходимости заменять.

Проверка состояния роликов

Перед тем, как приступить к ремонту роликов откатных ворот, необходимо проверить их состояние. Осмотрите каждый ролик на наличие трещин, износа, повреждений. Также следует проверить крепления роликов к конструкции ворот.

Для ремонта роликов откатных ворот потребуются специальные инструменты и материалы.

Демонтаж старых роликов

Перед заменой старых роликов необходимо их демонтировать. Откройте ворота, чтобы получить доступ к каждому ролику. Снимите крепления и снимите старые ролики с конструкции ворот.

Установка новых роликов

После демонтажа старых роликов можно приступить к установке новых. Установите каждый ролик на его место и закрепите крепежами. Убедитесь, что ролики установлены ровно и не шатются.

Смазывание механизмов

После установки новых роликов необходимо смазать механизмы откатных ворот. Используйте специальную смазку для механизмов, чтобы улучшить их работу и продлить срок службы.

Если у вас возникнут такие-либо сложности, не стесняйтесь обращаться к профессионалам, которые смогут выполнить ремонт роликов откатных ворот более качественно и безопасно.

Особенности проектирования конструкции

Главным этапом проектирования откатных ворот является правильное определение размеров и составление схемы и чертежа на основе этих данных. Далее нужно решить, какой тип открывания подходящий – ручной или автоматический.

Место для отката должно быть больше, чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса, длина, которого составляет 40% от полотна.

Итак, для начала необходимо определиться с шириной проема. Это будущее расстояние от столба до столба при полностью открытой ставне. Здесь нужно учитывать габариты всех автомобилей, даже с учетом того, что строиться вы не планируете ближайший десяток лет. Ситуации бывают разные. Рассмотрим ширину КАМАЗа 2,9 метров и его среднестатистическую длину 7,3 метра. Угол въезда грузового транспорта через проемы ворот составляет 45 градусов. Осмотрите территорию около места установки ворот – сможет ли подобный транспорт совершить маневр и заехать в раздвижные ворота под углом 90 градусов? Если нет, то ширина рассчитывается с учетом угла въезда около 45 градусов.

Тут уже следует простая математика: ширину проема следует делать минимум 4,2 метра. Но лучше перестраховаться – ведь бывают случаи, что при маневре автомобиль сносит на снегу или грязи, он может слегка накрениться в какую либо сторону. А это грозит повреждениями конструкции ворот и автомобиля. Поэтому ширина на схеме должна быть чуть больше минимальной отметки – 4,5 метра как минимум, а еще лучше 5.Еще раз повторимся, что это ширина проема откатных ворот, а не самого полотна.

Что касается высоты. Казалось бы – этот параметр рассматривать не стоит, ведь высота листа, такая же, как и у профлиста для забора – 2 метра. Так и есть – это стандартная высота профлистов как для заборов, так и для ворот. Но дело в том, что высота уже установленного забора ровно два метра – листы устанавливаются без зазора и ленты снизу. А профлист откатных ворот приподнимается на 10-15 см. от земли. Происходит это за счет роликовых опор и регулировочных площадок установленных на них. Прибавляется высота за счет самого профиля каркаса конструкции ворот и направляющей балки, которая устанавливается на лист снизу. Выходит, что к стандартной высоте прибавляется около 25 см. Другими словами, верхний край откатных ворот без автоматики или с автоприводом будет выше забора на 20-25 см.

Естественно, никому не хочется видеть каждый день такие «ступени» между забором и воротами.

Возведение кирпичных столбов

Следующим этапом пошагового руководства для откатных ворот своими руками станет выполнение кирпичной кладки. Действия по возведению стандартные.

Обратите внимание!

• Садовые дорожки своими руками — разновидности материалов выполнения. Пошаговая инструкция по укладке и оформлению своими руками
• Печь для бани своими руками: виды конструкций и материалов изготовления, технология и этапы работы + инструкция сооружения своими руками
• Душевая кабина своими руками: виды конструкций, выбор материалов изготовления и отделки, поэтапная инструкция сооружения своими руками

Отличие от обычных столбов заключается в дополнении закладок для нащельников. Для этой цели подойдут уголки с арматурой. Их приваривают к трубе, которая выполняет роль сердцевины.

Уголки располагают в 3 местах:

• в нижней части между 3 и 4 рядами кладки;
• в середине столба;
• немного ниже верхней границы будущих ворот.

Кладку лучше выполнять по схеме. При возникновении вопросов можно не только почитать описания этапов работ, но и посмотреть видео про откатные ворота своими руками.

Недостатки использования роликов откатных ворот

Использование роликов на откатных воротах ограничивает максимальную длину ворот, так как при большой длине ворот могут возникнуть проблемы с устойчивостью и плавностью движения.

Требуется ровный и гладкий пол

Для правильной работы роликов на воротах требуется ровная и гладкая поверхность, что может ограничивать возможность установки таких ворот на неровных или грунтовых поверхностях.

Повышенный уровень шума

Использование роликов на откатных воротах может повысить уровень шума при движении ворот, особенно если поверхность, по которой они скользят, не гладкая.

Ограниченная прочность роликов

Ролики на воротах имеют ограниченный ресурс, и со временем они могут изнашиваться и требовать замены, что может повлиять на стоимость обслуживания.

Возможность замерзания в зимний период

В зимний период ролики на откатных воротах могут замерзнуть и стать причиной затруднения или полной остановки движения ворот, что может требовать дополнительных затрат на обслуживание.

Как оснастить автоматикой

Оснащать конструкцию автоматическим механизмом можно только тогда, когда она легко и беспрепятственно перемещается.

Магазины продают автоматику только наборами. В ходе работ понадобятся те же самые инструменты, что и при монтаже конструкции.

Этапы:

• Рейку с зубчатой поверхностью прикладывают к трубе. Соединяют с шестеренкой привода, отмечая его месторасположение между роликовыми механизмами. При поднятии привода на некоторое расстояние, к закладной фиксируют стальную пластину;
• Сварочным аппаратом фиксируют основание автоматики к опорной площадке;
• Монтируют механизм;
• Открывают ворота, рейку фиксируют к направляющей. В длину она должна быть такой, чтобы в боковых положения образовывалось запасное расстояние до 10 см;
• На зубчатой рейке устанавливают концевики;
• Подсоединяют электричество;
• Монтируют фотоэлементы.

Нельзя напрочь забывать о безопасности. Рекомендуется на боковую стойку монтировать сигнальную лампочку. После ее установки, проверяют, правильно ли подсоединена проводка и приступают к подаче электропитания.

В роли привода для откатной конструкции может выступать шуруповерт или любой другой электрический двигатель, работающий с редуктором.

Возможность удаленного управления дает самая обычная, бюджетная сигнализация для машины.

Откатывающиеся ворота – не самый дешевый вариант, но можно сэкономить даже на них, если сделать их собственноручно, используя пошаговую инструкцию. Дистанционное управление – удобно, комфортно. А сама конструкция порадует надежностью и возможностью экономить свободное пространство.

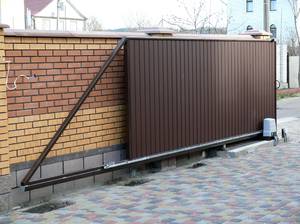

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

• опора или тележка – на две опоры устанавливается консольная часть;
• направляющая балка – принимает на себя нагрузку веса ворот;
• нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
• верхний ловитель – снижает уровень парусности конструкции;
• съемный ролик – является опорой для края ворот в то время, когда они закрыты;
• верхний фиксатор или кронштейн – не дает створке уходить вбок;
• подставка – основа для опор, по которым двигаются створки.

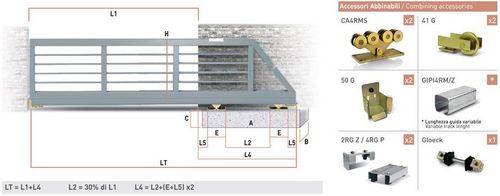

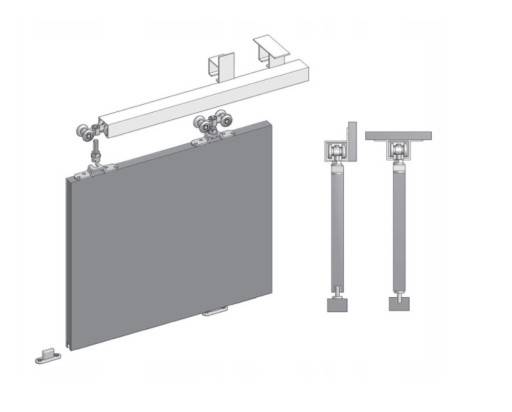

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

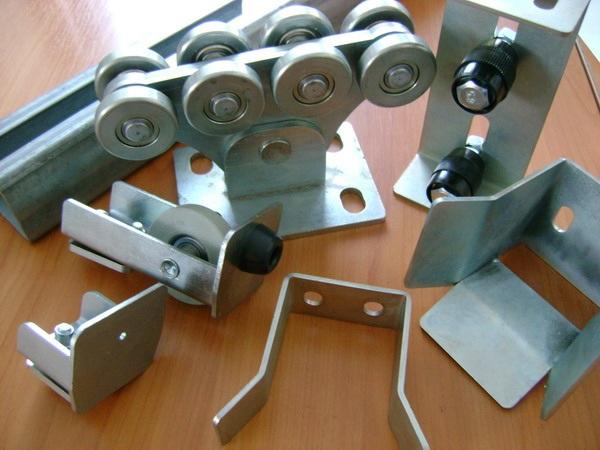

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок. Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие

Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель	Вес створки, кг	Ширина проема, м	Длина балки, м
Ролтэк МИКРО	до 350	до 3	4.5
Alutech	до 450	до 4	6
Ролтэк ЭКО	до 500	до 4	6

Откатные ворота своими руками – устройство фундамента

Что понадобится для сооружения своими руками
