Конструктивные особенности слухового окна на крыше

Как осуществляется монтаж?

Смонтировать слуховое окно на крыше своими руками вполне можно, для этого потребуется несложный набор инструментов в виде:

1. Рулетки.
2. Тисков.
3. Гвоздей.
4. Молотка.
5. Транспортира и треугольника.
6. Ножовки.
7. Стамески.
8. Пилы по дереву
9. Пленки.
10. Брусков, размер которых – 100*50 мм.

Установка слухового окна на крыше проводится в несколько этапов, действовать нужно последовательно и аккуратно. Начать придется с сооружения каркаса для будущего окна или разбора кровельного материала, если кровля уже сделана. Если отверстия нет, его аккуратно пропиливают таким образом, чтобы не задеть несущие элементы кровли. Брус потребуется для создания подбалочников. Они должны быть одинаковыми, всего нужно будет два для каждого окна. Закрепить их несложно, можно использовать только гвозди. Разместить брусья нужно между двумя крайними балками. Вам потребуются тиски, они помогут правильно расположить и закрепить элементы.

Для угловых стояков нужно создать усиленную конструкцию. Для этого опять пригодится кусок бруса: из него можно сделать нижнюю опору. Опора должна быть на 20 см больше, чем длина окна. Крепится она параллельно подбалочному брусу в нижней части конструкции, удобнее всего прибить ее к полу. Выступать брус должен с каждой стороны по 10 см, потребуется отрезать еще два куска – они должны быть немного длиннее расстояния между крышей и полом. В том месте, где располагается поперечный брус для усиления конструкции, нужно сделать отметку: брусок отрезается именно по ней.

После этого можно начинать делать угловую стойку. Для нее нужно отмерить два бруса, которые будут немного выше планируемого окна. Прибить каждый потребуется в двух точках к опоре и упрочняющей балке. Верхняя часть конструкции будет водружена на усиливающую балку. Ее нужно прижать к стойке как можно ближе со стороны угла и только затем надежно прибить; низ конструкции крепится точно так же. Работу удобнее выполнять сначала с одной, затем с другой стороны. На каждую сторону нужно прибавлять примерно 20-25 см. Брус одним концом должен оказаться прилепленным к подбалочнику, другим – к угловой конструкции. Проверьте правильность его расположения. После этого лишнее можно будет отпилить.

Каркас слухового окна

Для монтажа треугольного слухового окна на крыше, конструкция которого наиболее проста, чертеж все же рекомендуется сделать заранее. Наглядная схема поможет быстрее сориентироваться и выполнить работу точнее. После того как первая часть выполнена, можно переходить к установке верхней штанги и монтажа потолочной части конструкции. Для этого потребуется отмерить брус, длина которого равна расстоянию между торцами угловой и наружной стойки. Установить его нужно на срезы стоек, прочно зафиксировать гвоздями. Потолочное перекрытие с боковой стороны будет играть брус, который использовался для того, чтобы выровнять боковые стойки.

После всей проделанной работы потребуется создать подоконник. Для этого нужно узнать размер просвета между стойками, взять два бруса, длина которых на 2 см больше длины просвета. Для подоконника в угловых стойках надо сделать пазы, глубина их должна быть 1 см. В подготовленное, предварительно очищенное место вставляется готовый подоконник из дерева, прибивается гвоздями. Для надежной фиксации можно использовать два небольших бруска, которые также потребуется прибить.

Для монтажа крыши конструкции используют косые балки, которые с небольшим шагом крепятся недалеко друг от друга. Сверху на них прибивается лист фанеры для монтажа кровельного материала.

Треугольное слуховое окно на крыше, конструкция которого является наиболее простой, можно легко сделать самостоятельно. Это потребует минимум материалов и навыков, однако из-за формы окон света они буду пропускать меньше, чем стандартные.

https://youtube.com/watch?v=mJHO1hnzyvs

Зачем окно на крыше?

Если посмотреть на слуховое окно с улицы, ответ на вопрос, зачем оно на крыше, приходит сам по себе: во многих случаях – для украшения общего облика здания.

Строитель же объяснит необходимость постройки окна практической пользой, приведя в доказательство несколько чисто технических доводов.

Человек, живущий под крышей в мансарде, расскажет о комфорте, который создаёт слуховое окно. В частности, он поведает о поступающем через него дневном свете и свежем воздухе, а главное, о возможности посмотреть на мир с иной, чем через ниже расположенные окна, точки зрения.

Здесь можно провести аналогию между зданиями и людьми – иной парикмахер так преобразит своего клиента вычурной прической, что его родная мама с трудом узнает. Слуховое окно на крыше, также как начёс на голове у модника – может быть единственным и неповторимым.

С течением времени модные тенденции не обошли и этот элемент крышной конструкции. Вычурные слуховые окна, в которые лет триста назад выглядывали жители уютных чердачных помещений, сменились на незаметные слуховые проёмы в быстро возводимых домах прошлого века.

Но мода и свобода в мыслях сейчас снова даёт о себе знать появлением на крышах многих частных домов, казалось бы, оставшихся в прошлом «домиков для гнома» и взгляда «бычьего глаза».

Наше время не смогло смыть со слуховых окон налёт веков, разве что добавило несколько изменений в виде стеклопакета в раму да автоматики для самостоятельного закрывания окна на случай непогоды.

Но для чердачного пространства необорудованного под жилье, слуховое окно осталось точно таким же и выполняет те же функции: сохранение эксплуатационных качеств конструкции крыши и материала, покрывающего эту конструкцию.

Определения, при помощи которых классифицируют слуховые окна, соответствуют визуальным характеристикам крыш, установленных над конкретным проёмом.

Например:

• плоская крыша. Применяется в основном в чисто технических целях и не влияет на внешний облик зданий. Угол наклона по отношению к основной крыше составляет от 5 0 до максимального значения в 15 0 ;
• крыша односкатная. Очень похожа на плоскую, но отличается углом наклона, начинающимся от 15 0 и увеличивающимся параллельно с увеличением наклона основной крыши;
• двухскатная. Кроме обязательных функций имеет ещё и архитектурное значение для облика здания;
• вальмовая крыша. Разновидность двускатной кровли, со срезанным передним скатом, расположенным под тем же углом, что и основная крыша;
• треугольная крыша. Минимальный источник дневного света;
• крыша из стекла. Предназначена обеспечить максимальный доступ дневного света в чердачное помещение;
• полукруглая крыша. Знаменитый «бычий глаз». Стильный вариант, отличающийся от всех остальных не только привлекательным внешним видом, но и значительной стоимостью работ по его устройству.

Остроугольное слуховое окно

Слуховое окно с треугольной или, как её ещё называют, «острой» крышей часто можно встретить на зданиях, имеющих историческую ценность.

Основная задача при устройстве окон с такой кровлей состоит в том, чтобы они не были слишком большими или слишком маленькими по отношению к общему объёму крыши. Их боковые стороны должны иметь тот же угол, что и у основной крыши. Если не выполнить эти условия треугольное окно будет смотреться на крыше как инородный фрагмент.

Ещё одним условием соответствия остроугольных окон общему стилю здания является правильно выбранные места их установки. Они должны находиться по одной оси с расположенными под ними окнами фасада.

Преимущество этих слуховых окон над другими вариантами в том, что они могут располагаться на более высоком уровне.

Ещё одно достоинство окон остроугольной формы – простота устройства гидроизоляции примыканий. Поскольку покрытие кровли окна соединяется под развёрнутым углом с основной кровлей, то их стык оформляется, как внутреннее примыкание на обычных ломаных крышах – внутренней и наружной.

Установка треугольных слуховых окон не позволяет значительно увеличить объём чердачного помещения, и этот фактор является их основным недостатком.

Пошаговая инструкция

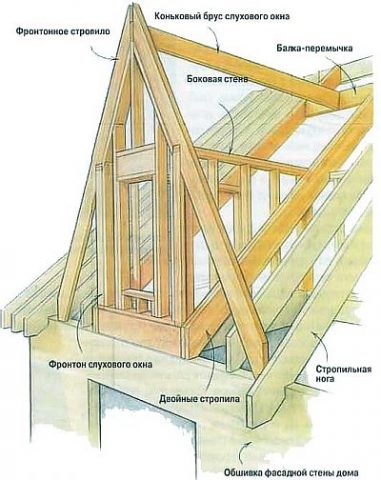

Устройство каркаса слухового окна

Приступая к непосредственному сооружению данного типа окна, нужно для начала заняться сооружением каркаса:

1. Выполняют фронтоны.
2. Монтируют стропильные ноги, коньковый брус.
3. Проемы предусматриваются только в местах, где непосредственно расположены слуховые окна, только в случае правильного монтажа стропил. Стропила, обрамляющие эти проемы, бывают и двойными и тройными. Это обусловлено более высокой нагрузкой, чем на другие стропила основной кровли.

При сооружении слухового окна при стандартном проекте предполагается поддержка фронтонов окон при помощи боковых стен, высота которых должна составлять 1,5 м. Боковые стены выстраивают от внешней стены вглубь.

Именно поэтому после сборки стропил основной кровли, в первую очередь приступают к монтажу каркаса боковых стен. Затем уже привязывают к ним стойки и перекладины каркасов фронтонов слухового окна, которые имеют горизонтальное положение.

Затем процесс монтажа окна на кровли продолжают по данной схеме:

1. Нижние концы стропильных ног отрезают в уровень с обшивкой стены. Это связано с тем, что фронтоны данных окон расположены в одной плоскости с главной стеной.
2. Балки-перемычки на высоте коньковых брусьев монтируются между сдвоенными стропильными ногами. Врубки здесь делать не нужно, так как они ослабляют балки стропил. Для крепления торцов перемычек необходимо использовать специальные металлические кронштейны.
3. Перед непосредственной установкой брусьев коньков окон необходимо проверить вертикальность каркасов фронтонов каждого слухового окна. Потом приступают к монтажу коньковых брусьев на нужное место.
4. Согласно шаблону, нужно вырезать пару стропил, которые монтируют на фронтоны каждого окна данного типа для кровли.
5. Каркасы фронтонов необходимо обшить листами специальной водостойкой фанеры. Обшивку фронтонов нужно расположить в один уровень с обшивкой стены всего дома.

Чердачное окно

С возрастанием численности горожан в Европе, подкровельные зоны, принялись делать жилыми. Слуховые окна теперь устраивались не только для вентиляции и декора пространства, но и для его большего освещения. Тогда же, чердачные окна стали играть роль прохода на поверхность дома (для выполнения ремонтных манипуляций и экстренного выхода).

В нынешнем строительстве окно на крыше чердака – распространенное явление. Его часто используют в частных домах, как:

• ветровое;
• смотровое;
• жалюзийное;
• духовое;
• купольное;
• арочное.

Установить маленькое окно на чердаке возможно:

• сбоку на крыше;
• в центре;
• на скате.

Встроенные окошки обычно застекляют, чтобы поддерживать комфортную тепловую атмосферу в здании. Маленькие полукруглые окошки на фронтонах без стекла внедряются для проветривания. Они могут прикрываться решеткой для вентиляции, которая не дает мусору и птицам обосноваться на чердаке.

Люкарни с вертикальными стенами по бокам могут возводиться на плоских крышах, наклонение которых не больше 15°. Чердачные окна дополняют водостоком. Иной формат окон на чердаке: поверхность с одним скатом и уклоном свыше 15°. Можно построить объект с двумя скатами и такими домиками.

По типу собственной кормы, чердачные слуховые окна создают:

• квадратными;
• трапециевидными;
• полукруглыми;
• в виде прямоугольника;
• треугольными;
• круглой формы.

Формат и параметры окошек проектируют в согласии с экстерьерной композицией сооружения, типом его главного кровельного настила, и привязкой по сторонам света. Крыша слухового домика с боковыми стенами по стандартам включает слой гидроизоляции и утеплителя. Стройматериал таких частей крыш обычно идентичен основному покрою кровли.

Система вентилирования в тёплом чердаке

Сейчас естественная циркуляция в отопительных системах не применяется. Чтобы удобно и с комфортом жить в теплой мансарде, без вентиляции не обойтись. Когда чердак перестаивают в мансарду, кровлю делают проветриваемой.

Когда крыша имеет покрытие из листового металла или гибкой черепицы, на стропила нашивают контррейку. При металлической крыше нужна ветрозащитная плёнка. Покрытая шифером кровля не нуждается в контррейке. Чердак проветривается наряду с другими помещениями. Через клапаны ВТК, находящиеся в окнах, воздух поступает в помещение, а выходить должен в вентиляционные отверстия. Если в стенах их нет, то на крыше должны находиться грибки-аэраторы.

Как монтируются слуховые окна на крыше?

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и полувальмовая крыша. Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

1. Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
2. Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
3. Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
4. Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Учтите, что «кукушки» в первую очередь служат практическим целям, а только потом украшают кровельную конструкцию. Поэтому размеры, форма и отделка этого архитектурного выбирается так, чтобы обеспечивать максимум света, воздуха и свободный доступ на крышу.

Классическая конструкция слуховых окон – надстройка, выступающая над поверхностью крыши, которая визуально напоминает домик небольшого размера. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Устройство слухового окна может имеет следующий вид:

• С фронтоном в плоскости сооружения без боковых стенок.
• С фронтоном в плоскости сооружения с боковыми стенками.
• С фронтоном вне плоскости здания и с боковыми стенками.

Обратите внимание! Устройство слухового окна должно соответствовать строительным нормам, его размеры должны составлять не менее 10% площади чердачного помещения, но не более 0,5 ширины стены, на которой осуществляется установка. Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши

Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Треугольное слуховое окно

Распространенный вид люкарен по типу собственных крыш – треугольные формы с крутыми скатами. Этот формат «полюбили» хозяева частных, размещенных за городом, усадеб.

Отличительная черта стилистики – неимение углублений фронтонной стенки со слуховым окном в кровлю. Ее устанавливают на один уровень со внешней стеной сооружения.

В связи с тем, что высота под островетхой крышей внушительна, объекты дополняют большими рамами. А также возможно добавить детали, похожие на соборные своды.

Треугольное слуховое окно выстраивают на общей оси с домовым окном, установленным снизу. Такой прием позволяет создать гармоничный фасадный концепт. Люкарни, при этом, аккуратно «вписываются» в экстерьер.

Подобные окошки монтируют обычно на крыши с крутыми 64-х градусными скатами. Там они полезную площадь не добавляют. Но решают проблему с влагой. За счет окошка она не накапливается в помещении.

Крыша слухового окна спускается к главной кровле сооружения до разжелобки, и гидроизоляция стыковочной зоны стен по бокам не требуется. Это делает проще герметизацию окна на крыше чердака, и всей поверхности здания.

Типы кровельных оконных проемов

Как монтируются слуховые окна на крыше?

Слуховыми окнами называют остеклённые проемы, расположенные на кровле здания. Ими оборудуются двускатная, вальмовая, шатровая и полувальмовая крыша. Устройство мансардных окон производится во время сборки стропильного каркаса. Монтаж «кукушки» своими руками, как их по-другому называют, решает следующие задачи:

1. Организация вентиляции чердачного помещения. Главной задачей слуховых окон является открытие доступа воздуха в подкровельное пространство. Их устройство позволяет постоянно проветривать стропильный каркас, предотвращая загнивание древесины.
2. Организация вертикального освещения. Устройство мансарды подразумевает организацию естественного освещения, которое поступает посредством слуховых окон.
3. Обеспечение доступа на крышу. Другая функция слуховых окон – обеспечение выхода на поверхность крыши для того, чтобы сделать ремонт, монтаж или обслуживание своими руками.
4. Завершение архитектурно облика кровли. Конструкция вальмовой, шатровой и полувальмовой без мансардных окон выглядит незаконченной. Монтаж этих дополнительных элементов делает внешний вид крыши богаче и привлекательней.

Учтите, что «кукушки» в первую очередь служат практическим целям, а только потом украшают кровельную конструкцию. Поэтому размеры, форма и отделка этого архитектурного выбирается так, чтобы обеспечивать максимум света, воздуха и свободный доступ на крышу.

Классическая конструкция слуховых окон – надстройка, выступающая над поверхностью крыши, которая визуально напоминает домик небольшого размера. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Устройство слухового окна может имеет следующий вид:

• С фронтоном в плоскости сооружения без боковых стенок.
• С фронтоном в плоскости сооружения с боковыми стенками.
• С фронтоном вне плоскости здания и с боковыми стенками.

Обратите внимание! Устройство слухового окна должно соответствовать строительным нормам, его размеры должны составлять не менее 10% площади чердачного помещения, но не более 0,5 ширины стены, на которой осуществляется установка. Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения

Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши

Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Конструкция и место расположения «кукушки» подбирается в соответствии с внешним видом крыши и архитектурным стилем сооружения. Кроме того, отделка этого элемента должна соответствовать кровельному материалу, используемому для перекрытия крыши. Монтаж слуховых окон выполняется согласно СНиП II-26, СНиП 21-01. Соответствие данным стандартам гарантирует надежность и прочность конструкции. Мансардное слуховое окно может быть треугольное или прямоугольно в соответствии с конфигурацией проемы. Обычно выполнятся установка одной из следующих разновидностей:

Устройство каркаса

Какой бы ни была форма окна, вальмовой, двухскатной или арочной, главное правило проектирования – конструкция его каркаса не должна нарушать стропильную систему крыши. «Кукушка» монтируется следующим образом:

• Сначала между стропильными ногами каркаса крыши устанавливают лобовые балки.
• На стропила, ограничивающие конструкцию по ширине, устанавливают вертикальные стойки.
• Наверх каждого ряда вертикальных стоек укладывают прогон, соединяющий опоры между собой.
• На прогоны устанавливают стропильные ноги, которые соединяются на коньковом прогоне.
• Каркас обшивают сайдингом или вагонкой, а на обрешетку укладывают кровельное покрытие.

Как монтируются слуховые окна на крыше? Что такое слуховые окна, и какую роль они выполняют в конструкции кровли. Разновидности и формы слуховых окон, особенности каркаса и отделки.

Что это такое?

Параметры, которые необходимы для определения:

Не нужно путать слуховые и мансардные окна. Последние – это глухо застекленные оконные проемы в жилых помещениях, устроенных на чердаке дома. Слуховые – это специальные конвекционные конструкции, которые нужны для правильной циркуляции воздуха во всем здании.

• Люкарна – это окно, сделанное для вентиляции и поддержания баланса температуры внутри и снаружи чердака. Разница показателей должна быть не более 10 °С. Конструкция делается в виде конвекционной решетки со стеклопакетом или без него. Большая температурная разница способствует образованию конденсата, а это влечет за собой появление сырости и плесени во всем здании. При этом деревянные кровельные конструкции начинают гнить и требуют замены.
• Окно не предназначено для вентиляции, эту функцию выполняют вентиляционные продухи. Оно необходимо для того, чтобы на чердаке было естественное освещение, препятствующее развитию грибка. Уровень его должен быть достаточным, поэтому на больших площадях может формироваться до нескольких окон. Например, на крышах типовых четырехэтажек их можно насчитать от 6 шт. и более. Располагаются они по всему периметру кровли. В частных домах, где не требуется такого количества, а достаточно одно-два таких приспособления, архитекторы и проектировщики советуют размещать их на солнечной стороне дома.
• Технические — необходимость свободного доступа на крышу дома, особенно это актуально в многоэтажных зданиях, к которым приставить высокую лестницу не всегда удобно.
• Как элемент декора. Еще в эпоху средневековья дворцы и дома знатных особ оборудовались слуховыми окнами разнообразных конструкций. Мода в строительстве постоянно меняется: сегодня популярны массивные варианты, а завтра будут востребованы малозаметные, исполненные только из ламельных полос.

Решетка

Люкарни — декоративно-конвекционные элементы кровельной конструкции, создающие благоприятные условия для эксплуатации и обслуживания крыши.

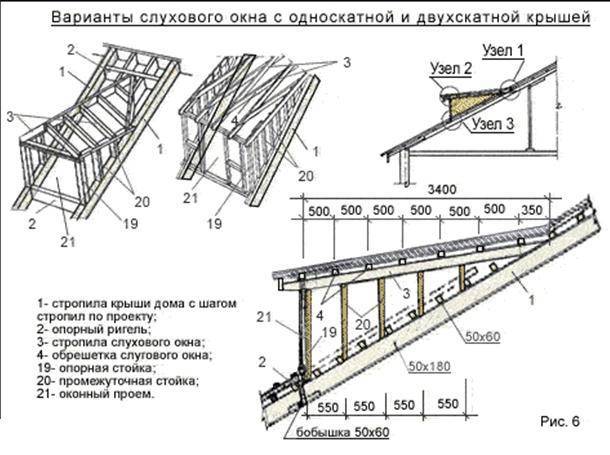

Виды слуховых окон

В архитектуре Германии слуховые окна занимают особое, можно сказать – почетное место. Об этом свидетельствует даже названия различных видов слуховых окон: «летучая мышь», «бычий глаз», «домик для гнома» и другие. Даже обычное слуховое окно с односкатной крышей в немецком языке происходит от немецкого слова die Schleppe — шлейф. Во многих городах Германии существуют отдельные законы или рекомендации, какие формы слуховых окон рекомендуется планировать для новых зданий в данном городе, а какие – нет.

Изначально слуховые окна задумывались как способ вентиляции подкровельного пространства. Со временем, однако, они стали важным архитектурным элементом, призванным оживить кровлю, придать ей «изюминку». И уже позже стали также использоваться для освещения мансардного помещения, дав тем самым мансарде новое использование – в качестве жилого помещения.

С течением времени, а также в зависимости от региональных особенностей, образовались различные формы и виды слуховых окон, различные архитектурные решения и способы оформления примыканий к основной кровле.

На сегодняшний день можно выделить несколько основных видов слуховых окон:

1. Слуховое окно с плоской крышей;
2. Четырехугольное слуховое окно с односкатной крышей;
3. Слуховое окно с двускатной крышей;
4. Слуховое окно с вальмовой кровлей;
5. Треугольное слуховое окно;
6. Слуховое окно с трапециевидной крышей;
7. Сегментообразное слуховое окно;
8. Полукруглое слуховое окно;
9. Полукруглое слуховое окно «летучая мышь», «бычий глаз» и др.;
10. Стеклянные слуховые окна;
11. Прочие виды.

Сборка каркаса слухового окна
