Коптильня из газового баллона своими руками

Особенности коптильни для горячего и холодного копчения из газового баллона

Коптилка из баллона имеет преимущества перед другими материалами:

• Толщина металла составляет 3-4мм. Это обеспечивает высокую прочность и большой срок службы без прогорания.
• Удобная форма. В большинстве случаев при переделке ёмкости в коптильню основная работа заключается в вырезании дверцы.
• Широкий диапазон размеров. Это позволяет выбрать баллоны необходимой величины для всех элементов коптилки, от большой полупрофессиональной установки до небольшого аппарата. Такая мини коптилка может использоваться на пикнике или привозится на дачу на автомобиле.

При изготовлении коптилки не имеет значение изначальное предназначение баллона — для кислорода, фреона, пропана или углекислого газа. Эти ёмкости отличаются только диаметром, шагом и направлением резьбы на вентиле.

Из баллона ёмкость до 20 литров получится коптильня для газовой плиты с гидрозатвором. Желательно для этого использовать широкую и низкую ёмкость.Такая установка может использоваться для горячего копчения на кухне городской квартиры. Для холодной обработки оптимальным вариантом — мультиварка с копчением.

Нюансы холодного и горячего копчения

Прежде чем приступать к изготовлению, необходимо определиться, для какого типа копчения будет применяться ваша конструкция. Горячее копчение должно проходить при высокой температуре. Достичь этого возможно, лишь разместив топку и коптильню в одной емкости. Схематический чертеж такой коптилки показывает, как это реализовать при горизонтальном расположении баллона.

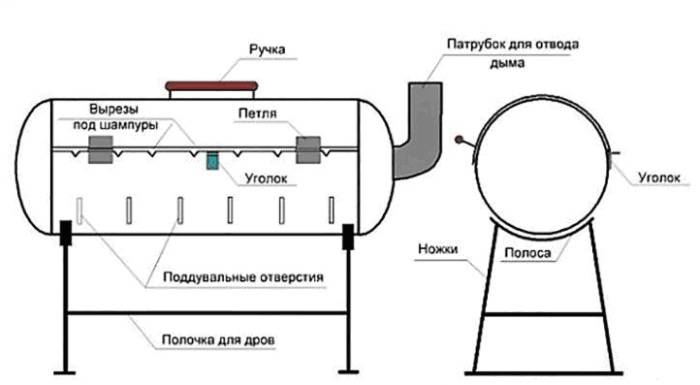

Такое устройство будет универсальным, так как с помощью него можно приготовить и барбекю. По своей сути, это мангал с коптильней в одной конструкции. В нижней части проделываются поддувальные отверстия, благодаря чему дрова, помещенные на дно, будут гореть с доступом кислорода. При желании трансформировать барбекюшницу в коптильню нужно просто закрыть эти отверстия, например, листом железа.

При горячем копчении продукт получается разваренным и рыхлым. Следовательно, его не стоит подвешивать на крюки, так как он упадет вниз. Наилучшим вариантом будет изготовление специальных решет. Пару слов необходимо сказать и о пользе продукта. Всем известно, что под действием температуры многие блюда теряют свою витаминную ценность. Да и срок хранения такого блюда весьма ограничен.

Для холодного копчения придется сделать две емкости, ведь топку и коптильный ящик следует разделить. Между ними организуется дымоход длиной от 1,5 до 2,5 метров. На этом участку дым должен успеть охладиться до 25°C градусов.

Под действием дыма и соли от предварительной засолки продукт обезвоживается и консервируется. Соответственно доля витаминов, сохраненных после копчения, по сравнению с горячим копчением, больше. Храниться продукты холодного копчения могут до нескольких недель. Чтобы сделать коптильный ящик, придется модернизировать вертикально установленный баллон.

Работа сваркой

Следующий этап работы над аппаратом из газовых баллонов – сварка. Когда все элементы конструкции созданы, нужно использовать сварочный агрегат. Берется модель с электродами на 2-3 мм.

Все составные детали нужно соединить. Последовательность — следующая:

• петли для крышек;
• ручки;
• по центру сегмента и с боков под решетку уголки;
• опорные ножки;
• труба под вытяжку.

Поперечные балки фиксируют к опорам. Это обеспечивает надежность, устойчивость, основательность агрегату, выполненному своими руками из обыкновенных баллонов. Вертикальная часть перевешивать не будет.

Основа соединяется с топкой. Заслонки рекомендуется делать фиксируемыми, что позволит самостоятельно регулировать интенсивность работы, горение, циркуляцию дымов. К верхушке дымохода присоединяется пластина, но так, чтобы сохранялась возможность ее закрытия и открытия.

Чтобы коптильня из газового баллона своими руками стала функциональной, нужно внимательно отнестись к вырезанию деталей и их сварке. Все стыки ровные, четкие, без просветов.

Изготовление топки и дымовой трубы

Как мы уже говорили выше, технология холодного и горячего копчения отличаются, поэтому и конструкции коптилен будут разными. Рассмотрим пошаговую инструкцию изготовления горячей коптильни. Для более наглядного представления предлагаем просмотреть видео.

Итак, к спиленной болгаркой горловине приварите железное колено. В него вставьте дымовую трубу. На верхушке сделайте заслонку, чтобы регулировать количество дыма. Она крепится к трубе на болтик или делается полностью съемной.

В другой боковой части вырежьте отверстие. Через него в коптильню будет поступать дым из топки. Топочную емкость можно сделать из листов металла (4 мм) или бака несколько меньших размеров. Ее делают с двумя отверстиями для закладывания опилок и для поддувала. Между топкой и баком коптильни установите колосник, так как открытый огонь может испортить продукты. Лучшим решением будет предусмотреть небольшой переход в виде трубы. Помните, горячее копчение осуществляется при высоких температурах.

Дымоход для коптильни

Для холодной коптильни трубу, соединяющую топку и бак, максимально удлиняют, чтобы дым доходил к продуктам уже в охлажденном до 19-25 градусов виде. Конструкция коптильни может предполагать две съемные трубы: одна для горячего копчения, другая – для холодного.

В нижней части бака для продуктов установите металлический лист, обернутый фольгой для сбора лишнего жира. Менять фольгу придется после каждого использования. К верхней части прикрепите металлическую трубу, на которую подвешиваются куски мяса или рыбы.

Собранный коптильный агрегат можно дополнительно с внешней стороны оснастить столиком для продуктов.

Подготовка необработанного изделия

Чтобы приняться за работу, надо подготовить весь необходимый инструмент. Но, кроме наличия инвентаря, следует иметь хотя бы минимальные навыки в пользовании электрическим оборудованием. Итак, перечень необходимых инструментов и материалов выглядит следующим образом:

• 50-литровый газовый баллон, который по стандарту окрашивается в красный цвет;
• петли для дверцы толщиной 2-3 мм;
• металлический лист в толщину 3 мм;
• трубка для выхода дыма, диаметр которой — 10 см, а длина — 100 см;
• чтобы смастерить ручку, рекомендуется сделать заготовку из плотной породы дерева и высушить ее; в дальнейшем заготовка при помощи ножа и наждачной бумаги подгоняется под нужную форму;
• металлический профиль с сечением 20*40 мм или железный уголок, стенка которого должна составлять 45 мм — общая длина материала не менее 600 см;
• для сооружения решетки берется круглая арматура диаметром не более 1 см; не стоит приобретать пруты с квадратной или шестигранной формой;
• сварочное оборудование и средства защиты: перчатки, маска и тому подобное;
• угольник;
• электрическая дрель и сверла по металлу;
• рулетка;
• обыкновенная болгарка;
• электроды, диаметр которых составляет 3 мм;
• уровень;
• чертилка или карандаш.

Сборка и сварка узлов

Для придания жесткости коптильню из баллона необходимо укрепить ребрами жесткости. Для этого к внутренней поверхности приваривают металлические уголки. Процедура сборки выполняется в следующей последовательности:

1. Коптильню ставят на подставку или к ней приваривают ножки.
2. Топка соединена вместе с коптильной камерой.
3. Дымоход подключен.

После сварки всех элементов конструкции проверяется тяга. Если машина не работает должным образом, проверьте правильность сборки.

Подставка для коптильни

Если агрегат стационарный, безопаснее соорудить подставку. Для этого используются металлические уголки. Они привариваются к цилиндру перпендикулярно. Чтобы конструкция была более устойчивой, профиль внизу усилен дополнительными металлическими уголками.Качество швов контролируется, так как курильщик должен выдерживать большой вес. Преимущество фиксированной конструкции в том, что на подставке можно соорудить дополнительные полки для дров и кухонных принадлежностей.

Изготовление и сварка ножек

Если коптильня из газового баллона своими руками собирается как переносная конструкция, рационально сделать съемные ножки.

Для этого в нижней части емкости просверливаются отверстия и на ножки привариваются гайки.

Изготовление дымохода и топки

В некоторых случаях возможно разжечь огонь прямо в корпусе коптильни. Практичнее соорудить отдельную топку, так как в этом случае можно будет использовать агрегат как для холодного, так и для горячего копчения. Для изготовления духовки понадобится еще один баллон меньшей емкости.Очаг делается по следующему принципу:

1. В цилиндре 2 отверстия: под вентилятор и для заправки топлива.
2. Внутри между очагом и вентилятором закреплена решетка, предотвращающая попадание огня в камеру.
3. Независимо от вида дыма, необходимо построить дымоход. В случае горячего копчения он может быть непродолжительным. Для холодного приготовления берут более длинную трубку, чтобы дым лучше охладился.

Чтобы конструкция трансформировалась, соединение дымохода между камерой и топкой должно быть съемным, чтобы можно было использовать агрегат для холодного и горячего копчения.

Установка решетки и поддона

В коптильню установлена решетка для продуктов и поддон для сбора жира. Готовые устройства можно использовать как решетку:

• грили с ножками для микроволновок или духовок;
• улучшенные приспособления из форм для пельменей и др.

Если диаметр готовых решеток не подходит для коптильни, подставку для еды лучше соорудить самостоятельно. Для этого используются металлические прутья. Если внутрь коптильни положить трубку, то с помощью крючков можно легко подвесить куриные или рыбные тушки.

Внизу камеры с продуктами установлен съемный металлический поддон для сбора жира с краями, чтобы скопившаяся жидкость не перетекла в емкость и не испортила вкус продуктов. Для облегчения очистки накрывайте сковороду пищевой пленкой перед каждым приготовлением.

Покраска и декорирование готовой конструкции

Правильный подход к отделке готовой конструкции позволит превратить коптильню в неповторимый элемент экстерьера. Придать оригинальности помогут кованые детали: ножки, ручки. Для удобства перемещения устройства по территории смонтированы колеса. Установка дополнительных столешниц и подставок для продуктов, дров и посуды ускорит и упростит процесс приготовления.Для бензобака, который долгое время находился в эксплуатации, важна покраска. Это не только сделает внешний вид привлекательным, но и продлит жизнь конструкции. С помощью термостойкой краски удастся скрыть сварные швы, защитить поверхность от коррозии и высоких температур. Для покраски выбираются термостойкие краски и лаки. Ограничений по цвету нет, но практичнее использовать черную краску. Хорошо скрывает следы пригорания и копоти.

Изготовление мангала из пропанового баллона: чертежи с размерами

Самый удобный вариант — это воспользоваться газовой горелкой, но вот не у всех она имеется дома. Зато болгарку найти намного проще. Нужно наметить границы, по которым вырезается крышка:

1. Отступите от швов, которые соединяют дно и основание, не менее 5 см.
2. Прочертите линию разреза.
3. Пропил делаете от центра к краю. Если используется болгарка, то диск должен быть расположен под прямым углом к плоскости баллона.

Для работы потребуется несколько дисков, так как толщина стенок пропанового баллонов большая, да и температура немаленькая. Чтобы сэкономить материал, нужно проводить резку не полностью, оставляя небольшие участки. Впоследствии при помощи зубила перерубаете эти остатки стенки емкости.

Заранее прикиньте, какой высоты у вас будет конструкция. Упоминали, что в качестве декоративной подставки подойдет основа от швейной машинки. Но если таковой нет, делаете из труб ножки, прикрепляя их к днищу основания мангала. Первоначально крепите ножки с помощью болтов (резьба должна выходить наружу). При необходимости лишнюю часть болтов срезаете и окончательно ножки привариваете к основанию. Снизу привариваете к ножкам металлические планки, чтобы в трубы не попадала грязь.

Если не планируете использовать мангал на земле, то лучше сделать регулируемые ножки. Для этого к каждой привариваете гайки, чтобы их плоскости совпадали и были параллельны основанию, на котором планируется установка. В качестве регулятора выступят болты, закручиваете их до упора. После чего, в зависимости от основания, выкручиваете на несколько оборотов, добиваясь устойчивого положения конструкции. Аналогичная регулировка предусмотрена на стиральных машинках, ванных, холодильниках и другой бытовой технике.

Дрелью делаете отверстия под петли, фиксируете при помощи заклепок и привариваете. В случае, если посадить только на заклепки, под действием высоких температур крышка рано или поздно отпадет. Можно без петель — съемная крышка, устанавливаемая сверху на основание. Но предусмотреть придется 4 планки, которые не дадут ей проваливаться. В верхней части крышки делаете отверстия и устанавливаете одну или две ручки. Они должны изготавливаться из жаропрочных материалов. Самый простой вариант — металлический прут. Его выгибаете и привариваете с тыльных сторон мангала, чтобы можно было вдвоем при необходимости перенести конструкцию.

В качестве ограничителя подойдет отрезок трубы или уголка. Он не позволит крышке перекинуться в обратную сторону и завалить всю конструкцию с шампурами и мясом. Для фиксации можно использовать 1-2 отрезка цепи. При сборке сначала фиксируете все элементы конструкции при помощи струбцин. Благодаря этому не будет зазоров, внешний вид окажется привлекательным, даже несмотря на простоту. Мангал из газового баллона своими руками сделать можно за 3-4 часа, если имеются все необходимые материалы и инструменты. Вот вам видео с пошаговой инструкцией и всеми размерами:

Подготовка необработанного изделия

Чтобы приняться за работу, надо подготовить весь необходимый инструмент. Но, кроме наличия инвентаря, следует иметь хотя бы минимальные навыки в пользовании электрическим оборудованием. Итак, перечень необходимых инструментов и материалов выглядит следующим образом:

• 50-литровый газовый баллон, который по стандарту окрашивается в красный цвет;
• петли для дверцы толщиной 2-3 мм;
• металлический лист в толщину 3 мм;
• трубка для выхода дыма, диаметр которой — 10 см, а длина — 100 см;
• чтобы смастерить ручку, рекомендуется сделать заготовку из плотной породы дерева и высушить ее; в дальнейшем заготовка при помощи ножа и наждачной бумаги подгоняется под нужную форму;
• металлический профиль с сечением 20*40 мм или железный уголок, стенка которого должна составлять 45 мм — общая длина материала не менее 600 см;
• для сооружения решетки берется круглая арматура диаметром не более 1 см; не стоит приобретать пруты с квадратной или шестигранной формой;
• сварочное оборудование и средства защиты: перчатки, маска и тому подобное;
• угольник;
• электрическая дрель и сверла по металлу;
• рулетка;
• обыкновенная болгарка;
• электроды, диаметр которых составляет 3 мм;
• уровень;
• чертилка или карандаш.

Топка для баллона

Некоторые хозяева отдают предпочтение мангалу, сооружаемому из баллона, который не включает в себя коптильню. В таком случае в топке нет необходимости. Но если владелец дачи задумал оборудовать свой баллон под коптильню, то без специальной емкости не обойтись.

Чтобы изготовить дополнительную емкость для розжига щепы потребуется лист толщиной 4 мм. Металлический лист нужно разрезать с тем расчетом, чтобы получились одинаковые части, из которых можно сделать компактный коробок.

Топкой может послужить другой баллон, но его необходимо разрезать, отметив треть от всей длины. Образовавшаяся полость в будущей топке закрывается листом, закрепляясь сваркой. Или же нужно отрезать верхушку от баллона и приварить к отрезку. Должен получиться мелкий баллон. Процедура такая же, как и с изготовлением коптильни. Вырезается дверка. Приделывается ручка.

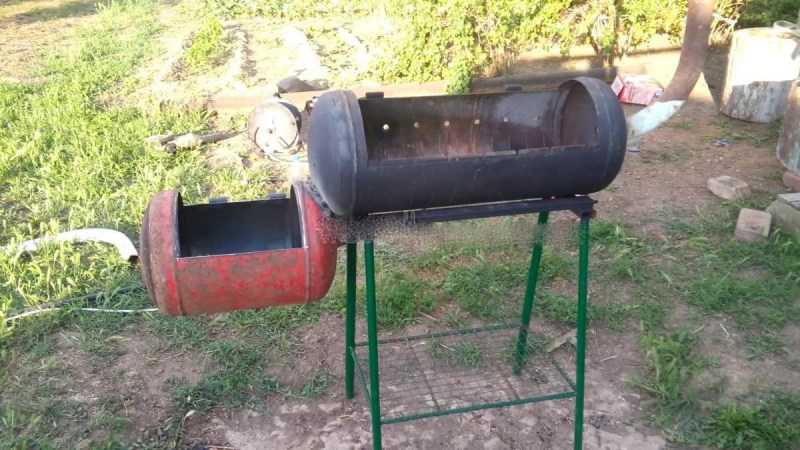

Такой бочонок надо приделать к основному баллону. На торцевых частях обоих изделия удаляется металл. Необходимо сделать полоску в ширину 2-3 см. Далее к нижней части коптильни приваривается топка, чтобы две щели на обоих баллонах расположились напротив друг друга. В этом же месте делается заслонка.

Конструкцию можно сделать другой. В обоих изделиях проделывается по одному отверстию. К отверстиям прикрепляется гофра, соединяя топку и коптилку. Таким образом, дым будет попадать в емкость с продуктами, и не возникнет опасности попадания открытого огня в саму коптильню.

Очистка баллона

Когда баллон выбран, следует приступить к его очистке. Для начала нужно выпустить весь газ и открутить вентиль. Это часто бывает непросто, потому что вентиль может приржаветь к горловине, он может быть законтрен или даже прихвачен сваркой. Многие пробуют применять различные средства для размягчения ржавчины, применяют большой газовый ключ, или сбивают вентиль молотком, чтобы сдвинуть его по резьбе

Делать это нужно осторожно, чтобы не вызвать искр. В любом случае, пока вентиль с баллона не удалён, резать его нельзя, потому что в нём наверняка остаётся газ. После того, как вентиль так или иначе откручен, у вас на баллоне остаётся открытая горловина

Через неё баллон нужно полностью заполнить водой. Будьте внимательны, возьмите тонкий шланг и заполняйте небольшой струйкой, так как в горловине может образоваться воздушная пробка, и она вас обманет — вы решите, что баллон залит полностью, а это окажется не так

После того, как вентиль так или иначе откручен, у вас на баллоне остаётся открытая горловина. Через неё баллон нужно полностью заполнить водой. Будьте внимательны, возьмите тонкий шланг и заполняйте небольшой струйкой, так как в горловине может образоваться воздушная пробка, и она вас обманет — вы решите, что баллон залит полностью, а это окажется не так.

Когда вы убедитесь, что вода заполнила ваш баллон до самого горлышка, можно аккуратно болгаркой отрезать горловину по кругу. И резать нужно ниже уровня воды.

Есть ещё один способ убедиться, что газа внутри не осталось. Баллон кладётся набок, в его горловину засовывается конец длиной тряпки, смоченной в горючей жидкости, и второй конец поджигается. За время, пока она горит, вы успеете отойти в укрытие. Тряпка догорит, произойдёт хлопок, и это будет означать, что газа в баллоне точно не осталось.

Вот смотрите видео об этом способе:

В итоге у вас должен оказаться пропановый баллон, полностью, гарантированно очищенный от остатков газа.

Технология самостоятельного изготовления

Конструирование многофункционального очага своими руками из газового 50 л резервуара следует начать с проектирования. В идеале коптильню-мангал лучше нарисовать в 3D в любом доступном графическом редакторе. Обязательным минимумом является эскиз на бумажном носителе от руки, чтобы хотя бы примерно представлять, сколько уйдет дополнительно металлопроката различного сортимента (уголок, труба круглая и профильная).

Техника безопасности

Основными требованиями при работе с сосудами под давлением с легко воспламеняющимися газами являются:

1. стравливание пропан-бутановой смеси, если она осталась внутри баллона;
2. аккуратное откручивание вентиля;
3. заполнение внутреннего пространства водой минимум на 12 часов.

Сливать жидкость следует в зонах участка, не предназначенных для посадки растений. В 90% случаев баллон режется УШМ с оснасткой по металлу, инструмент следует использовать правильно:

• диск «болгарки» должен располагаться слева от ее корпуса, чтобы абразивная оснастка набегала на заготовку сверху, а искры вылетали под ноги оператора;
• направление реза от себя по ходу вращения диска;
• при шлифовании сварки, кромок плоскость оснастки УШМ должна находиться минимум под углом 15 градусов к обрабатываемой поверхности.

В противном случае гарантирован неконтролируемый отскок, чреватый травмами конечностей. Для осколков лопнувшего на больших оборотах диска спецодежда практически не является препятствием, поэтому запрещено снимать защитный кожух во время работы.

Изготовление мангала

Для жаровни, эксплуатируемой поочередно в режиме мангала и продуктовой камеры коптильни, потребуется целый 50 л пропановый баллон. Его размечают и разрезают следующим образом:

• крышка – длина по всей высоте резервуара от утолщающего кольца возле днища до начала закругления горловины, ширина примерно 1/3 от длины окружности баллона, приваривается сбоку на петлях к баллону;
• посадочные поверхности для шампуров – вертикальные прорези на одном бортике получившейся чаши, сквозные отверстия напротив них;
• отверстие дымохода – лучше прорезать в верхней части со стороны горловины;
• входное отверстие – при горячем способе копчения дымогенератор врезается в корпус мангала снизу, отверстие имеет овальную форму, вытянутую по горизонтали, для трубы, отходящей от дымогенератора, при холодном способе копчения отверстие имеет круглую форму и меньший размер.

Для удобства эксплуатации заслонок на корпуса резервуаров привариваются уголки, которые станут направляющими для заслонок, оснащенных ручками.

Сооружение дымогенератора

С конструкцией генератора дыма немного сложнее:

• баллон следует обрезать до 0,5 м в высоту, приварить обратно дно или горловину;
• изготовить в верхней части отверстие для стыковки с мангалом;
• установит решетку для опилок;
• вырезать крышку для доступа внутрь дымогенератора.

Внимание: В момент копчения продуктов мангал должен быть герметичным, а при жарке мяса на углях необходим доступ воздуха к ним для горения. Поэтому вместо классических отверстий по бокам корпуса снизу вырезается люк, а кусок корпуса становится заслонкой-шабером

Как работает коптильня-баллон

В отличие от мангала, для коптильни требуется две емкости. Также рекомендуется использование трубки. На выходе в конструкции есть:

• Очаг;
• Комната для курящих;
• Дымовая труба.

Если коптильная камера представляет собой длинный цилиндр в лежачем состоянии (емкость лежит на ножках), то топка представляет собой небольшую емкость, в которой сжигаются дрова.

Топка соединена с дымовой камерой через трубку, передающую тепло. Подключение осуществляется через дно коптильной камеры. Второй полукруглый конец используется для прорезания дымохода. В результате габариты коптильни из баллона превышают размеры традиционного мангала в виде металлического ящика.

Советы

Напоследок еще несколько советов:

• по окончании работ можно покрыть коптильню эмалью черного цвета – по отзывам конструкция таким образом приобретет стильный и эстетичный вид;
• по мере эксплуатации установки она будет пачкаться копотью – это никак не влияет на качество готовящейся пищи;
• откажитесь от использования металлических щеток для мытья коптильни – абразивы попросту снимут и эмаль и вызовут появление коррозии металла;
• перед первым копчением проведите холостую топку: так вы окончательно избавитесь от сторонних запахов, в противном случае рыба или мясо может приобрести неприятный привкус.

Источники

• https://podelki.expert/koptilnya-iz-gazovogo-ballona/
• https://kopchen.ru/koptilni/iz-gazovogo-ballona.html
• https://vdome.club/materialy/svoimi-rukami/kak-sdelat-koptilku-iz-gazovogo-ballona-svoimi-rukami.html
• https://1pokopcheniyu.ru/koptilnya/iz-gazovogo-ballona
• https://glav-dacha.ru/koptilnya-iz-gazovogo-ballona/
• https://mangalka.com/mangal/gril-mangal-barbekyu-koptilnya-iz-gazovogo-ballona.html
• https://aqua-rmnt.com/poleznye-sovety/mangal-iz-gazovogo-ballona.html
• https://okmangal.ru/mangaly-barbekyu/mangal-koptilnya-iz-gazovogo-ballona/
• https://edanaprirode.com/zharovni/mangal/metallicheskie/svoimi-rukami/mangal-koptilnja-iz-ballona.html
• https://stroy-podskazka.ru/mangal/iz-gazovogo-ballona/
• https://stroy-podskazka.ru/koptilnya/iz-gazovogo-ballona/

Делаем своими руками

Все начинается с рисунка или схемы с максимальным соблюдением масштаба. Такой чертеж поможет правильно рассчитать расточный материал и не будет путаться с размерами.

Техника безопасности

Главной опасностью будут остатки пропан-бутановой смеси в баллонах. От него нужно избавиться:

• Выпустите газ (не делайте этого в источнике огня или около него);
• Поверните вентили (газовые вентили имеют обратную резьбу, будьте осторожны);
• Наполняйте бутылку водой на 12 часов и более.

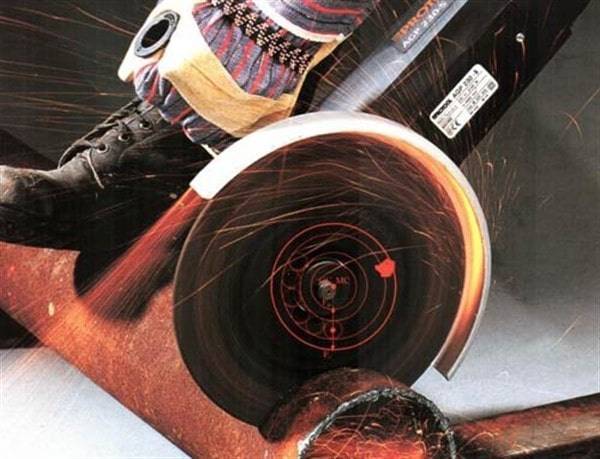

Работа с болгаркой (угловой шлифовальной машиной) может навредить вам. Вот некоторые предложения:

• При резке поместите диск с левой стороны корпуса болгарки, чтобы искры пролетали между ножками и не повредили.
• Вы должны отрезать себя.
• При шлифовании держите диск под углом не более 15 ° к поверхности.
• Используйте средства защиты: защитные очки, а точнее маску, перчатки.

Важно соблюдать правила безопасности при электродуговой сварке:

• Обязательно установите автоматический выключатель в соединении сварочного аппарата;
• Следите за надежностью изоляции сварочных проводов;
• Не пренебрегайте заземлением корпуса сварочного аппарата;
• Используйте защитное снаряжение (маску или козырек) и специальную одежду.

Процесс по шагам

Например, мангал-коптильня с камерой горячего копчения из двух 50-литровых газовых баллонов.

Удалите газ. Откручиваем вентили. Помните, что у клапанов обратная резьба.

Наполните цилиндры водой. Оставить на 12-24 часа.

Слейте воду. Не лейте эту воду на плантации.

Дымогенератор будет изготовлен из нарезанного цилиндра. Емкость на 50 л для этого не требуется.

В пустом месте для дымогенератора делаем отверстие под вентилятор и вырезаем крышку.

Отрежьте крышку на пустом месте для барбекю

Постарайтесь сделать это осторожно — даже вырезанные детали сработают.

Для мангала возьмите уголок и сделайте ряд отверстий.

Делаем надрезы с лицевой стороны и с задней дырочки. С шагом 8-10 см лицом друг к другу

Это для шампуров. В отверстие нужно вставить шпажку и вырезать.

Регулируем заслонку вентилятора.

Привариваем петли для крышки (крышка должна закрываться плавно и лучше потратить немного больше времени на попытки, чем потом вырезать и переделывать форму) и кронштейны для гриля.

Сетка обрезается по размеру и кладется на кронштейны.

Дверь вентилятора выполнена в виде занавески с рельсами. Рукоять по-прежнему будет болтом.

Что должно произойти. Крышка усилена перемычкой.

Делаем вырезы в сетке. Дальний — для подключения дымогенератора, ближний — для дымохода.

Собираем все вместе. После этого сварные швы будут зачищены. Упор крышки в открытом положении виден рядом с петлей.

Также привариваем кронштейны для мангала. Они не должны мешать приготовлению шампуров. Подгоняем решетку под размер.

Свариваем дымоход из трубы и колена. Высота дымохода должна быть не менее 1,5 метра.

К крышкам привариваем ручки и делаем подставку из козочки для всей конструкции.

Все стерто. Неровности сглаживаются. Бак обезжиривается и покрывается несколькими слоями термокраски.

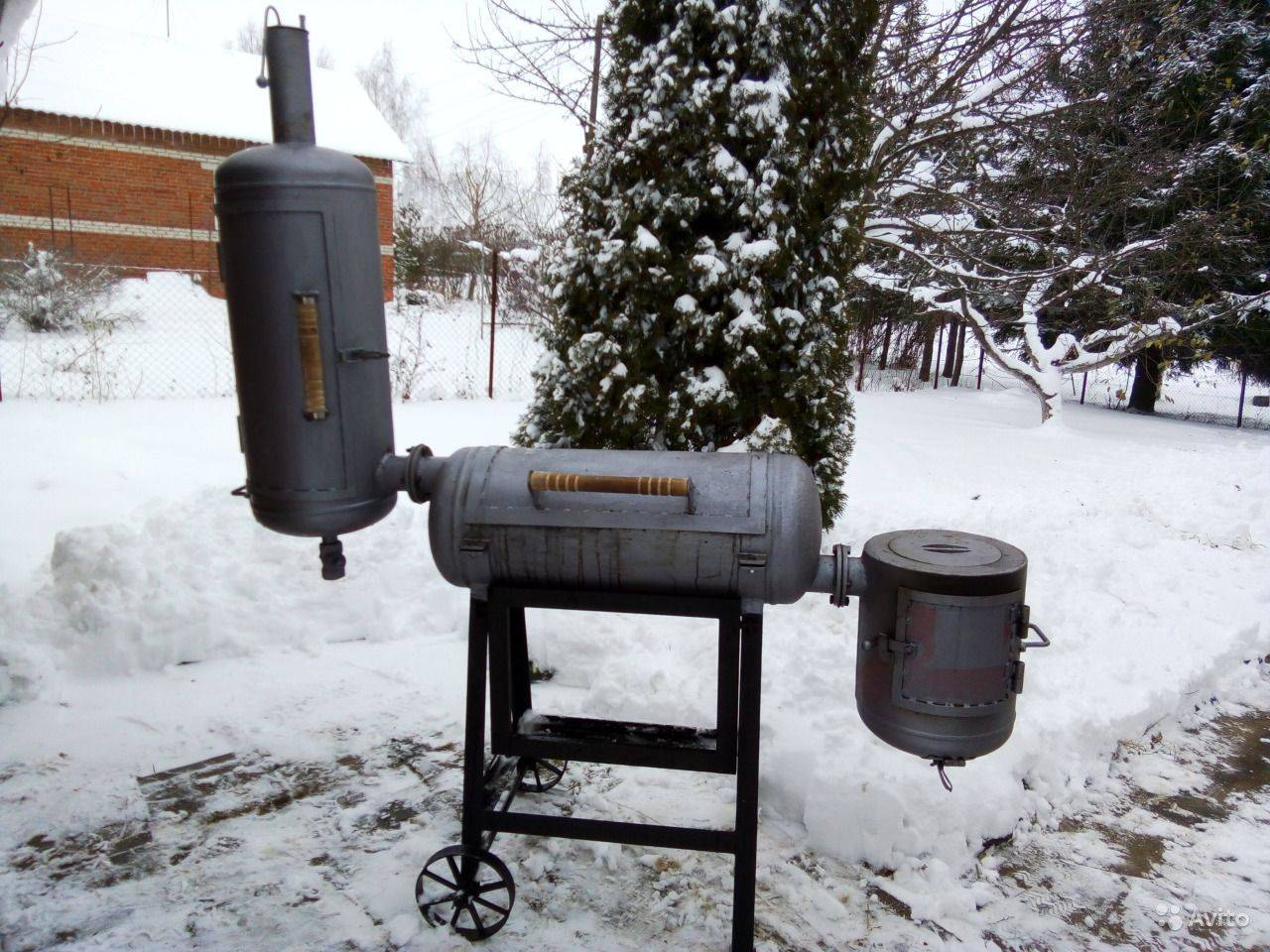

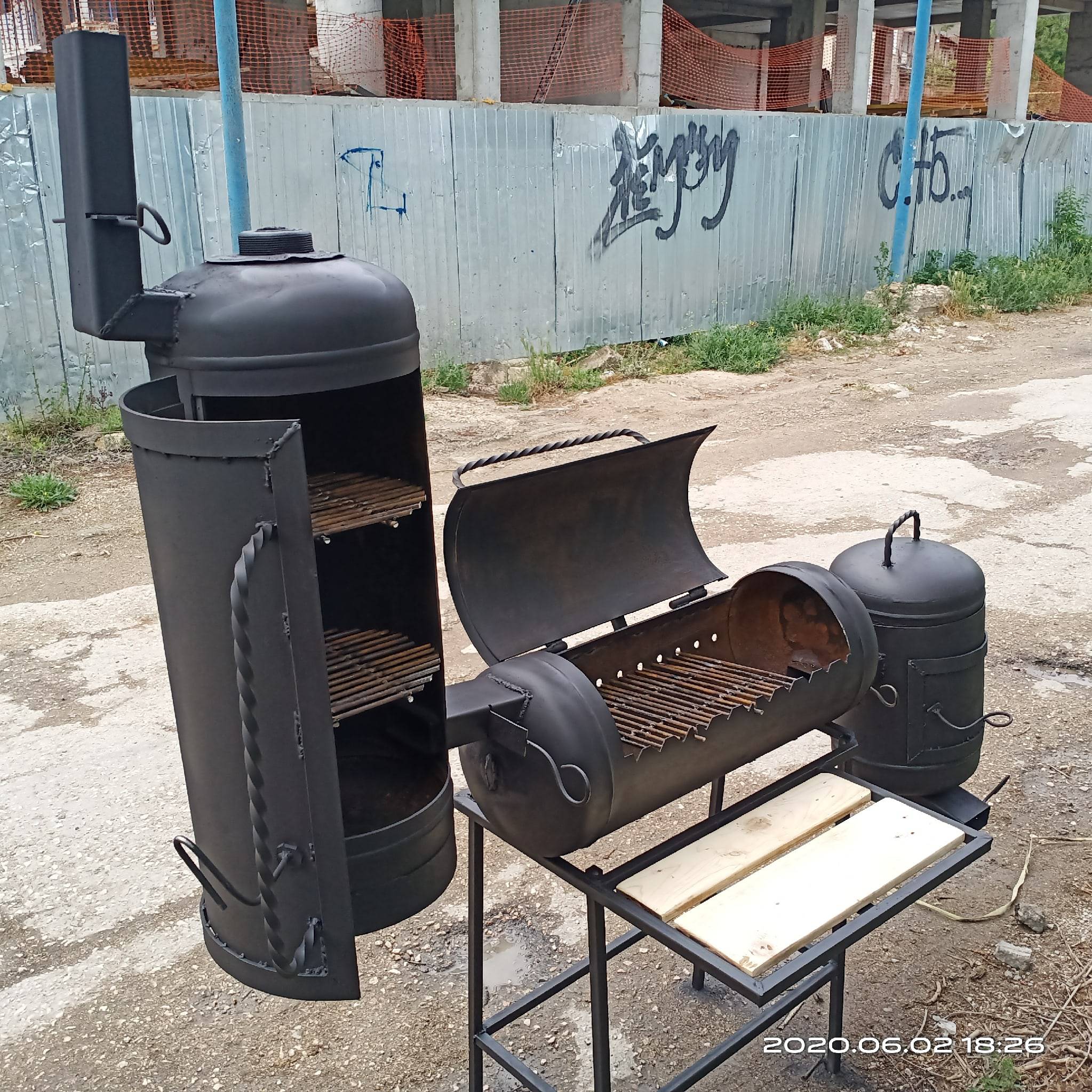

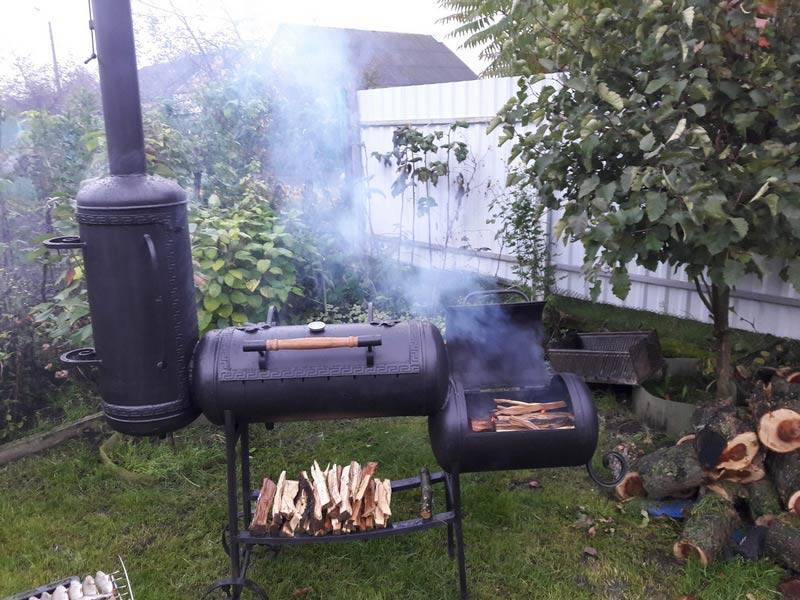

Ниже представлена готовая гриль-коптильня. Мясо (или то, что вы собираетесь коптить) кладем на решетку. Уголь воспламеняется в дымогенераторе и на него ставится металлический стакан с мокрой стружкой. Заслонки регулируют интенсивность дыма. Чтобы следить за температурой, вкрутите термометр-гриль в крышку мангала.

Как правильно пользоваться мангалом с коптильней

Как пользоваться приспособлением, только что введенным в эксплуатацию, для получения идеальных деликатесов вы быстро освоите сами. А для начала — несколько советов:

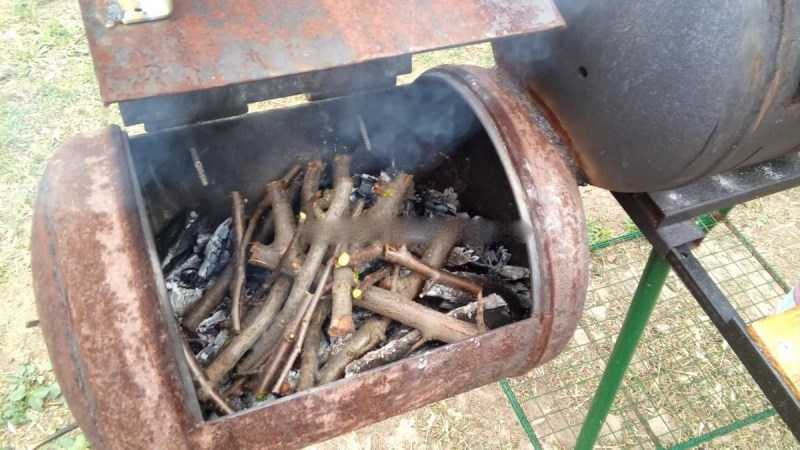

Для копчения продукты размещают на решетках или подвешивают, предварительно разжигая угли в жаровне и топке. В топку засыпают увлажненные щепу и опилки, которые создают дым. Все емкости закрывают. При копчении температуру внутри камеры регулируют при помощи заслонок, перекрывая или приоткрывая их.

• Жарят шашлык на шампурах или любые продукты на решетке над жаркими углями с открытой крышкой. Тогда блюдо получается внутри сочным, а сверху — с румяной корочкой.
• Чтобы запечь крупный кусок мяса или рыбы его быстро обжаривают на решетке с обеих сторон на жарких углях до образования корочки при открытой крышке. Крышку закрывают и томят продукт примерно один час. Это уже начальная стадия копчения.

Коптильня горячего копчения

Проще всего сделать коптильню из газового баллона для горячего копчения:

1. Освободить баллон от остатков газа.
2. Выкрутить вентиль.
3. Вымыть ёмкость внутри при помощи горячей воды и моющих средств.
4. Вырезать на всю длину цилиндрической части и шириной 1/3 окружности дверцу.
5. Приварить к краю двери полосу металла шириной 30мм для того, чтобы закрыть щели дверного проёма.
6. Закрепить дверцу на петлях и прикрепить крючок или шпингалет, удерживающий её в закрытом виде.
7. Приварить внутри корпуса на высоте 5 и 10см от дна и далее, через каждые 15см крепления для решёток.
8. Из проволоки ?6мм изготовить необходимое количество круглых решёток.
9. Приварить к отверстию, оставшемуся от вентиля трубу для выхода жира.
10. При необходимости из кусков уголка или трубы изготовить подставку.

Как пользоваться коптильней горячего копчения из баллона:

1. На дно насыпать опилки и щепу лиственных пород деревьев.
2. Внутри корпуса на креплениях установить решётки.
3. На нижней решётке разместить жиросборный поддон из старой сковородки или одноразовой алюминиевой формы для запекания, а на остальных положить продукты.
4. Закрыть дверцу.
5. Развести под коптилкой небольшой костёр и поддерживать его в течении всего времени копчения.

Недостаток этого аппарата в отсутствии герметичности, поэтому во время работы дым выходит в помещение и устройство нельзя использовать на кухне. Для этого необходима коптильня с гидрозатвором и термометром.

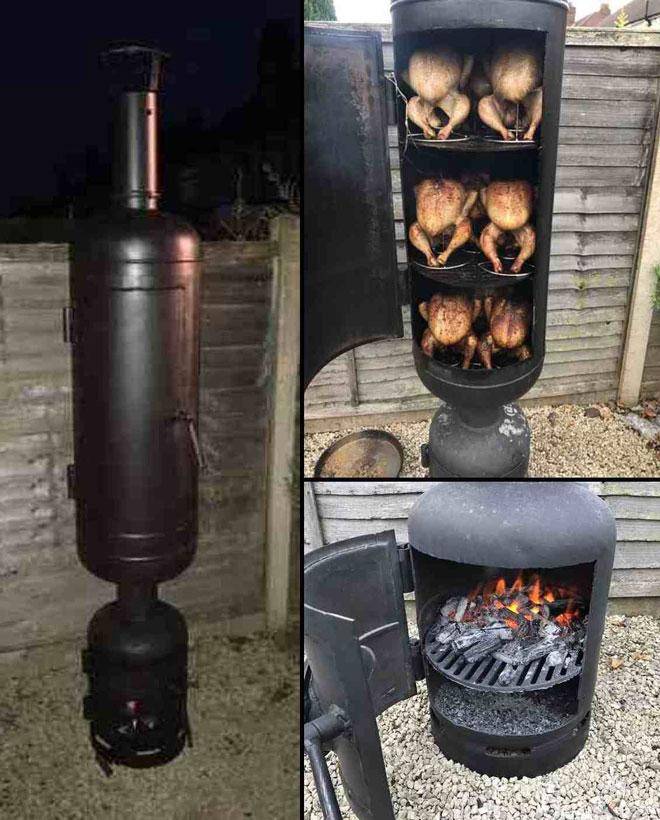

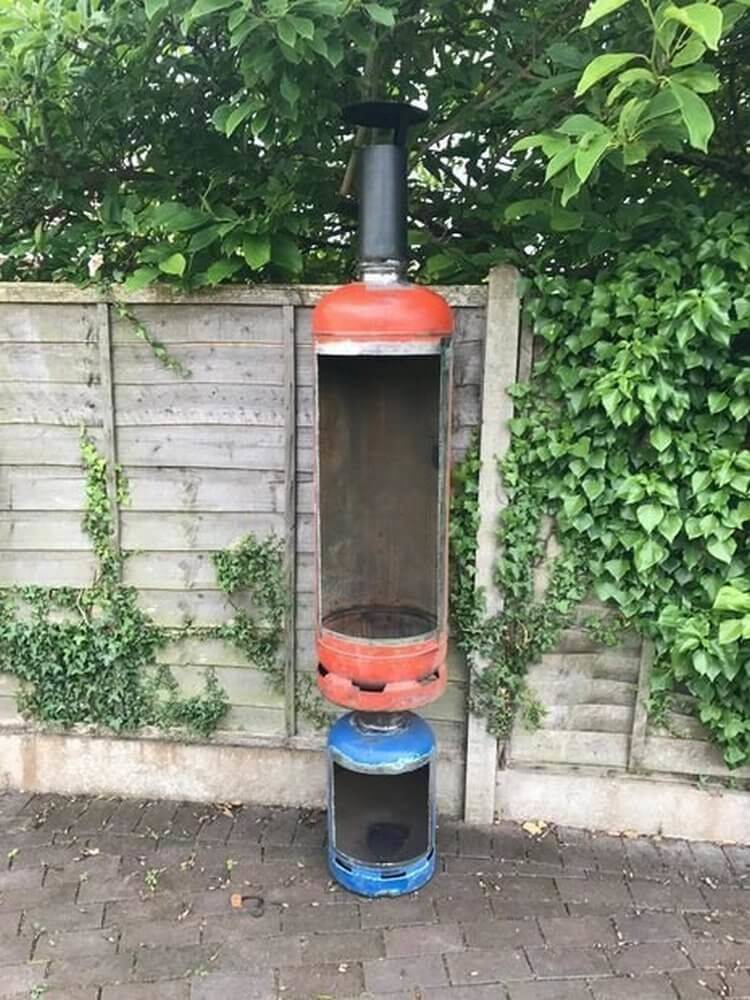

Вертикальная коптильня горячего копчения из газового баллона

Какая щепа для чего подойдет

Чтобы результат копчения порадовал, щепа должна быть:

• одинаковой по размеру, чтобы давать равномерный дым;
• достаточно крупной — мелкая дает много гари, от которой вкус ухудшается;
• увлажненной, чтобы сгорать постепенно, не высушивая продукт.

Несколько рекомендаций, которые сделают ваши блюда еще вкуснее или уберегут от разочарований:

• Лучшей древесиной для удачного копчения считают осину, ольху, фруктовые деревья.
• Щепу и опилки от хвойных найти гораздо проще, но лучше не использовать. От них получается много копоти, а продукт пропитывается едким несъедобным запахом.

• При самостоятельной заготовке щепы нужно убирать из нее кору, подпорченную грибком или короедом древесину.
• Перед применением часть щепы замачивают на 1-2 часа.
• Для горячего копчения в топку и жаровню загружают влажную щепу, для холодного – опилки.
• Оригинальный аромат добавят веточки кустарников, пряные травы. Попробуйте шалфей, мяту, розмарин, миндаль, эвкалипт, лавр.

Какая щепа лучше раскроет вкус блюда:

Ольха	универсальна для всех продуктов, особенно хороша для жирной рыбы
Фруктовая: яблоня, слива, вишня, абрикос, персик	подходит к большинству продуктов: мясу, птице, салу, овощам
Вишня, черешня	птица, свинина, сыр, овощи
Груша	нежирная рыба, дичь, мясо, сыр
Дуб	говядина, колбаски
Можжевельник	мясо, сало
Бук	мясо, птица, колбаски, жирная рыба
Ясень	мясо, птица
Осина	обычно используется смесью

Проводите свои эксперименты, пробуйте сочетания.
