Обзор популярных производителей
Один из российских производителей металлических каминов – MetaFire и их линейка каминов Ангара. Она производит готовые металлические камины из листовой стали, рассчитанные на обогрев помещений 100-120 кв.м. Модели выполняются по европейским технологиям и могут вмещать в себя систему водяного контура или приготовления пищи. Потребители отмечают доступную стоимость линейки, возможность ручной регулировки отопления и простоту эксплуатации. Из недостатков – быстрое образование копоти на дверце топки.

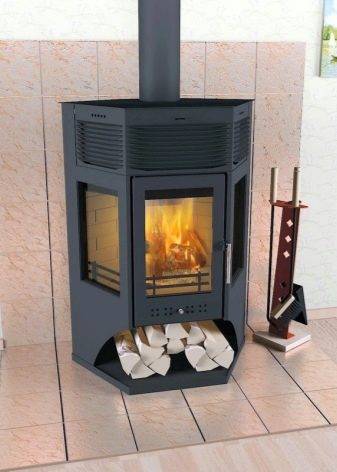

Металлические камины Термофор несут скорее функциональную, а не эстетическую функцию. Фирма существует на рынке много лет и производит несколько модификаций отопительных дровяных печей по приемлемой цене. Также в их линейке можно найти мангалы и варочную печь. Отзывы некоторых потребителей говорят о быстрой потере внешнего вида печи. Но на печи предоставляется гарантия, по которой производитель честно заменяет вышедшие из строя узлы.
Плеяда европейских производителей Traforart, Boley, Cheminees Philippe и Fugar сочетают в себе качество и красоту изделий. Камины этих фирм отделываются классическими и современными материалами, и идеально вписываются в помещение любого стиля. Главным недостатком их является стоимость, существенно превышающая российские аналоги.
О дымоходе
Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.
При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы
Некачественную сборку вы ощутите сразу по копоти на стенах бани.
Вывод трубы из бани можно делать в двух направлениях:
- вверх, через кровельные листы;
- в сторону стены.
Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра. Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.
Печь каменка – руководство по изготовлению
Предлагаем вашему вниманию 3 распространенных конструкции металлических печек для бани:
- простая горизонтальная печь из баллона, растапливаемая внутри парной;
- каменка из трубы 530 мм с выносным топливником;
- вертикальный банный котел «три в одном».
Первый вариант привлекателен простотой в изготовлении, небольшими размерами и мобильностью. Для самоделки потребуется старый пропановый баллон диаметром 300 или 500 мм и обрезки металлопроката. Второй отопитель отличается дополнительной секцией с дверцей, встраиваемой в проем стены парной, и открытой каменкой. Третья модель – это целый котел, состоящий из трех отсеков – топливника, закрытой каменки и бака для нагрева воды.

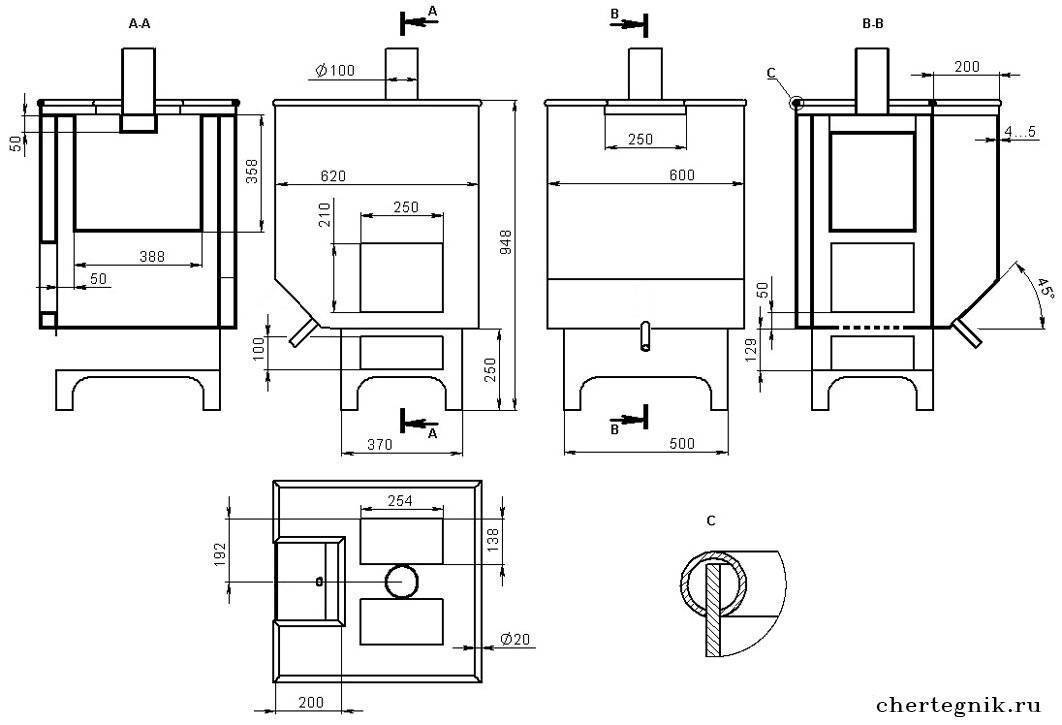

На чертежах — варианты отопительных агрегатов из листового железа
Свариваем простую печку
Первое, что нужно сделать, — правильно отрезать крышку баллона по заводскому шву. Для этого открутите рожковым ключом газовый вентиль и наполните емкость водой, после чего можно работать болгаркой.

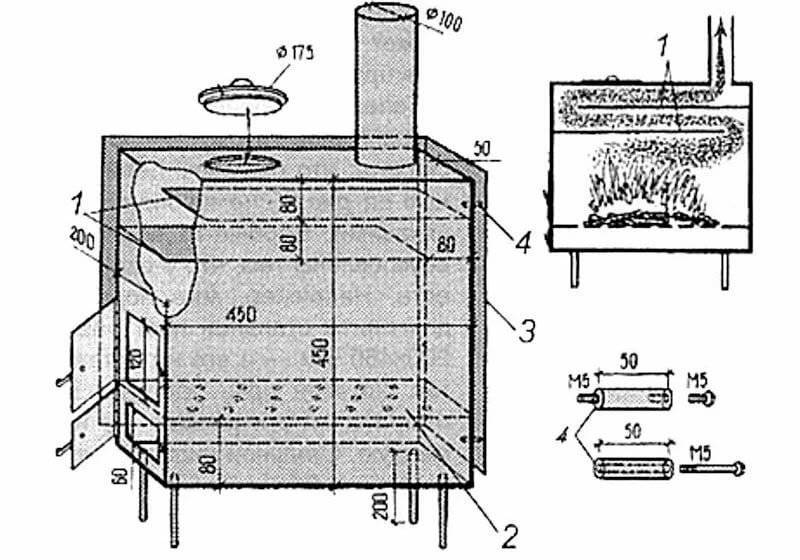

Сборку отопителя выполняйте по представленному чертежу, соблюдая такой порядок:
- Вырежьте в торце крышки проемы для монтажа дверок и в корпусе под дымоходный патрубок. Из полос металла сделайте обрамления загрузочной и зольной дверцы, приварите их к проемам.
- Соберите на сварке колосниковую решетку и поставьте ее на уголки, закрепленные внутри баллона. Приварите отрезанную крышку на место.
- Изготовьте створки, как показано на фото. Установите их на петли и прикрепите запоры.
- Приделайте к корпусу ножки и дымоходный патрубок.
После сборки печка для бани из газового баллона растапливается на улице с целью выжечь всю старую краску. Затем ее можно обезжирить и окрасить заново, используя термостойкий состав серии КО.
Изготовление агрегата с выносной топкой
Чтобы сделать такую печь, нужно заготовить детали из металла и подрезать трубу в размер, ориентируясь по чертежу:
Дальнейшие работы выполняйте по инструкции:
- Вырежьте в верхней части трубы отверстие, приварите к нему патрубок дымохода, а снизу топливника — ножки. Поставьте колосники, как описывается в предыдущем разделе.
- Изготовьте переднюю секцию и сваркой прикрепите ее к топке. К тыльному торцу корпуса приварите глухой диск из металла.
- Сделайте утепленные базальтовой ватой дверцы с ручками и установите их на место.
Сверху к готовой печке осталось приварить раму для каменки из уголков, обшитых крупноячеистой металлической сеткой. После обжига, окрашивания и монтажа в бане по месту наполните сетку специальными камнями из списка:
- базальт;
- галька речная;
- габбро-диабаз;
- талькохлорит.
Как на практике изготавливается похожая банная печь, подробно рассказывается на видео:
Делаем вертикальный котел
Особенность круглого агрегата, представленного на чертеже – наличие 3 камер – топливной, каменки и водяного бака. Их величина может варьироваться по вашему желанию, например, чем большие размеры топки вы сделаете, тем дольше будет гореть 1 закладка дров. Увеличение каменки позволит аккумулировать больше тепла, выделяющегося продолжительное время после прогорания топлива.
Порядок сборки котла выглядит так:
- Вырежьте заготовки перегородок, дна и крышки из металла толщиной не менее 5 мм. Подготовьте торцы трубы и сварите колосники круглой формы.
- В корпусе выполните проемы для дверок и люка загрузки камней.
- Сделайте в перегородках отверстия для дымохода и установите их внутри трубы. Крышку бака закрепите на петлях.
- Изготовьте дверцы из полукруглых вырезанных кусков и поставьте их на навесы.
- Установите дымоходный канал и кран для слива воды в нижней части бака.
При желании даже в этой печи можно сделать выносную топку. Для этого нужно нарастить загрузочный и зольный канал, приваривая сбоку к трубе заготовки из металла требуемой ширины, как изображено выше на фото. Правильная сборка подобного теплогенератора детально показана на следующем видео:
Виды и характеристики банных котлов
Котлы для бани делятся на две основные категории: агрегаты, предназначенные для отопления парилки, и модели для обогрева всей бани. Различают твердотопливные, жидкотопливные, газовые, электрические, а также комбинированные котлы. По типу теплообменника агрегаты бывают:
- одноконтурными – они отапливают только парную;
- двухконтурными – обогревают помещения и нагревают воду в моечной;
- трехконтурными – греют полы в бане и в бассейнах.
Банный котел состоит из топки, на дне которой расположен колосник. Под ним размещается зольник: через него нагнетается воздух, необходимый для горения топлива. Еще одним важным элементом является каменка, которая обогревает парную. Встречаются модели и без нее, но париться в бане без каменки будет некомфортно. Котлы для бани на дровах с баком для воды дают очень плотный и тяжелый пар. Через дымоход печки выводятся наружу продукты сгорания.
Многие банные агрегаты изготавливаются из стали, но выпускаются изделия и из чугуна. Они устойчивы к воздействию высоких температур и имеют более длительный срок службы. Но у таких моделей есть один существенный недостаток: они становятся очень хрупкими, когда на их раскаленную поверхность попадает вода. Поэтому чугунные котлы обкладывают кирпичом или камнем.
Банная печь длительного горения
Печи длительного горения сжигают топливо очень медленно. Из-за того, что воздушные потоки в них регулируются, дрова в них не горят, а только тлеют. Камера сгорания в таких печах полностью герметизирована, а воздух в нее поступает принудительно. К преимуществам данных печей можно отнести:
- высокий уровень КПД – 75-80%;
- время сгорания одной заправки дров – около 10 часов;
- возможность применения любого твердого топлива;
- увеличенная загрузка дров;
- обладают регулирующей автоматикой;
- срок эксплуатации – до 30 лет.
К недостаткам банных печей длительного горения относят:
- не работает на жидком топливе;
- дымоход должен быть только прямым (без изгибов) из-за небольшой тяги;
- образует большое количество сажи и конденсат в трубе, поэтому требует регулярной чистки.
Чтобы выжечь конденсат, агрегат необходимо один раз в неделю сильно протопить на большой мощности. Эта мера позволит предупредить зашлаковывание печи.
Пиролизные отопительные приборы
Пиролизный агрегат отличается от других печей длительного сгорания большей эффективностью. Термин «пиролиз» означает разложение твердого топлива на горючие элементы под воздействием высоких температур при недостатке кислорода. Увеличенный КПД пиролизных котлов обеспечивается за счёт того, что древесный газ, который выделяется при разложении топлива, всегда дожигается. Поэтому в таких печках не образуется сажи. Но для обогрева парилки применять данные котлы не рекомендуются из-за недостаточной отдачи тепла в инфракрасном диапазоне.
Электрические банные котлы
Данные агрегаты считаются самыми экологичными. Они занимают мало места в помещении и не требуют установки дымохода. Электрокотлы изготавливаются из металлического корпуса, внутри которого установлены нагревательные элементы. Они нагревают камни, которые потом отдают тепло в помещение. Такие модели называют еще электрокаменками. Они нередко используются в саунах. Работают они в автоматическом режиме и легко управляемы. Но для таких агрегатов необходимо трехфазное питание от электрических сетей. Встречаются котлы, которые используют 220 В.
Газовые котлы
Газовый агрегат является альтернативой дровяным печам. Установка потребует дополнительного разрешения в специальных организациях. Оборудования этой категории отличаются компактными размерами и экономичной работой. Внутри корпуса печи вмонтирована горелка, которая рассчитана на определенное значение расхода газа.
Духовка, где сжигается топливо, располагается под каменкой. В результате камни быстро разогреваются и обеспечивают нужную температуру в парной. В процессе работы газового отопительного прибора не выделяется никаких неприятных запахов. Если огонь неожиданно потухнет, то вмонтированный предохранитель автоматически прекратит подачу газа. Такие котлы так же, как и дровяные, требуют наличия дымоходной трубы.
Другие виды котлов
Эффективными и удобными в использовании считаются агрегаты, работающие на дизельном топливе или отработанном масле. Но они имеют весьма существенный недостаток: при работе выделяют резкий и стойкий запах. Поэтому для установки жидкотопливных печек необходимо оборудовать отдельное помещение.
Несколько практических советов
Для исключения непродуктивных потерь тепловой энергии нужно изолировать котел. Обмотайте его фольгированной рулонной минеральной ватой, не оставляйте пропусков. Толщина ваты должна быть не менее 10 см.
Для расчетов мощности котла нет надобности пользоваться сложными формулами. Практика показывает, что для обогрева одного квадратного метра помещения в южных районах достаточно 100?120 Вт, в северных районах понадобится примерно 150?200 Вт. Исходя из этих данных подбирайте мощность тэнов.
Циркуляционные насосы на корпусе имеют маркировку с указанием диаметра присоединительной резьбы, максимальной высоты подъема, мощности, допустимой монтажной длины трубопроводов и каналов отопительных батарей
Подходите к выбору конкретной марки насоса внимательно, обращайте внимание на все его показатели и технические характеристики. Приобретайте насосы с запасом, не допускайте их работы на предельных значениях. Запас по мощности примерно на 30% увеличивает время эксплуатации оборудования в два раза
Запас по мощности примерно на 30% увеличивает время эксплуатации оборудования в два раза.
Циркуляционный насос
Если вы планируете установить в твердотопливный котел теплообменник, то ни в коем случае не увеличивайте время сгорания топлива. Теплоотдача топлива за единицу времени может настолько уменьшиться, что температура нагрева теплоносителей будет недостаточной для обогрева помещений. Каждый может сделать котел и радиатор по собственным чертежам, заранее определить оптимальные параметры горения невозможно, придется идти опытным путем. Для того чтобы не возникало проблем уже во время эксплуатации котла для бани, делайте все элементы отопления с запасом по мощности.
Самодельный теплообменник
Теплообменник, изготовленный из чугунного радиатора
Как правильно установить банный котел
Недостаточно сварить котел для бани своими руками, его необходимо грамотно установить. Если соблюсти несколько важных правил, в дальнейшем не нужно будет беспокоить себя о безопасности:
- Нельзя устанавливать каменку вплотную к стене, даже если она возведена из кирпича, минимальное удаление – 20 см
- Под печкой необходимо залить монолитную или выложить кирпичную площадку размером 0.7х0.7 м и глубиной около 0.25 м
- Если выбран кирпичный фундамент, следует воспользоваться огнеупорными изделиями, которые между собой скрепляются печным глиняным раствором
- Устанавливать металлический котел нужно таким образом, чтобы его топочная дверца располагалась в сторону выхода
- Около стены, где будет устанавливаться котел, рекомендуется обустроить полки, при этом должна быть подобрана грамотно их высота, чтобы головой не касаться потолка
- На потолке нельзя размещать световые и прочие электрические приборы, так как он будет самой горячей поверхностью
В деревянной бане рекомендуется изолировать металлическую печь и обложить ее при помощи огнеупорного кирпича. Это необходимо чтобы не допустить сильного разогревания древесины. Размеры кладки должны быть немного шире фундамента – 0.8х0.8 м. Высота делается равной 100-120 см.
Рекомендуем к прочтению руководство по установке электрокотла
Обустройство дымохода
Устанавливая дымоходную трубу, рекомендуется на высоте 0.3-0.4 м от бака с водой приварить толстую металлическую пластину. Далее на ней будет выкладываться кирпичная трубы, посередине которой располагается задвижка для регулирования тяги.
Видео о том как сделать проход трубы через потолок в бане своими руками
Так как дымоходная труба будет выходить наружу, она обязательно пройдет через крышу
Очень важно предусмотреть, чтобы она не соприкасалась с другими поверхностями напрямую:
- Проходя через кирпичную кладку, необходимо предусмотреть утолщение около 10-15 см
- Проходя сквозь деревянные конструкции, они должны быть надежно укрыты негорючим теплоизоляционным материалом, поверхность которого обрабатывается асбестом или глиняным раствором
- Участок трубы, который будет располагаться непосредственно внутри крыши, между потолком и улицей, обязательно белят или оштукатуривают
Последнее время набирают популярность керамические дымоходные трубы. Их основное преимущество – повышенные защитные свойства и способность противостоять высоким температурам. В комплекте продаются базальтовое волокно, труба и защитные блоки, устанавливаемые в качестве защитной оболочки.
Подводим итоги
Самое важное – безопасность. Металлические печи более пожароопасны, чем аналогичные кирпичные конструкции
Каждый этап следует продумывать до мельчайших деталей.
Имея пусть и малый опыт работ со сварочным аппаратом и желание, можно в короткие сроки смастерить котел для бани своими руками – простую и сложную конструкцию одновременно. По желанию, в нее можно внести некоторые конструкционные изменения, направленные на улучшение характеристик, надежности и долговечности.

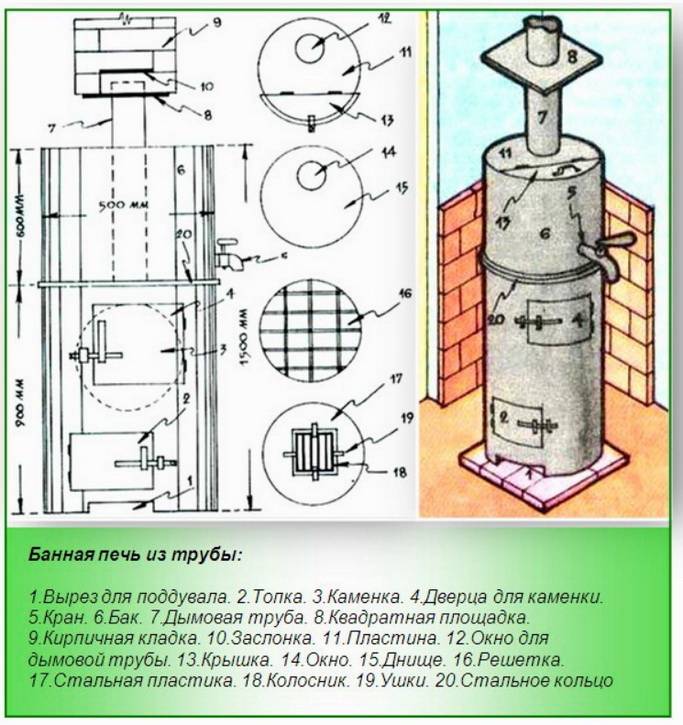

Котел из трубы своими руками
Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.
Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.
Для производства такого котла не удастся обойтись без следующих инструментов:
- Сварочный аппарат инверторный или электрический;
- Угловая шлифовальная машина или болгарка;
- Отрезные круги по металлу для болгарки.
Устройство твердотопливного котла для бани
Сначала подготавливают трубу:
- На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
- В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
- Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
- Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
- В нижней части будущего котла изготавливают прорезь для установки дверки;
- Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.
Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:
- На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
- В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
- Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
- Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.
В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.
Котлы для бани из трубы с каменками
Основы самостоятельной сборки котла
Производя сборку по инструкции ниже можно получить самодельный котел для бани с мощностью, которой хватит для полноценного нагревания бани с площадью в 12-14 квадратных метров. В дальнейшем, если будет необходимость, можно будет увеличить котел и его мощность.
Для того, чтобы начать сборку необходимо иметь следующий набор:
- стальная бочка на 200 литров с толщиной стенок от 4 миллиметров;
- труба под дымоход с диаметром в 15 сантиметров;
- труба под воздуховод объемом около 10 сантиметров;
- швеллер;
- листовой металл;
- сварочный аппарат;
- молоток;
- болгарка;
- зубило.
Сборка осуществляется в следующем порядке:
Как только все материалы для того, чтобы сделать котел в баню, заготовлены, можно приступать к созданию корпуса, который будет переделан из той самой бочки на 200 литров
Перед покупкой данного изделия важно проследить, чтобы на корпусе отсутствовали дыры, участки поврежденные коррозией и т.д.
Дно бочки отрезается, а вместо него приваривается лист металла, но с толщиной от 5 миллиметров. Не нужно вырезать круг соответствующего диаметра, а наоборот установить получившийся цилиндр на квадратный лист, поскольку это упростит монтаж всей конструкции
К квадратному листу привариваются ножки, а в случае, если все же используется круглое дно, нужно сделать опоры из обрезков швеллера. В верхней части бочки вырезается отверстие для монтажа трубы дымохода. Заранее в отверстие устанавливается патрубок, который будет основой для насадки трубы дымохода.
Сделав шаг в 5 сантиметров от днища, необходимо вырезать отверстие на стенке для оборудования зольника. Использовать при этом нужно болгарку. На отверстие монтируется дверца с ручкой, а в качестве креплений используются петли.
Дальше оборудуется колосник. Для этого заготавливают лист металла по диаметру бочки, а в нем прорезаются продольные отверстия. Лист приваривается на 6-7 сантиметров выше, чем дверца в зольник. Также некоторые владельцы, делая котлы для бани своими руками, предварительно приваривают обрезки арматуры, чтобы затем уложить на них лист зольника.
На 5-7 сантиметров выше зольника в стенке бочки прорезается еще одно отверстие размером 25 на 40 сантиметров, которое станет проемом для доступа в топку. Соответственно с помощью петель нужно будет навесить дверцу соответствующих размеров.
Над топкой монтируется каменка. При этом высота топки должна составлять 30-35% от общей высоты бочки. В расчет не берется лишь расстояние от дна до камеры зольника. Топку и каменку следует разделить арматурной или швеллерной перегородкой. Профили (куски металла) размещаются с таким интервалом, чтобы в просвет между ними не проваливались камни. По своим габаритам отсеки для топлива и камней следует делать примерно одинаковыми. Окно отсека для камней также необходимо закрыть дверцей.
Еще раз необходимо по завершению работ проверить корпус котла на наличие коррозионных повреждений и устранить их. Затем можно начинать постоянную эксплуатацию установки.
https://youtube.com/watch?v=x1KT8JmAYMk
На что смотреть при выборе котла?
Из-за просто огромного спроса на котлы, работающие на одной закладке дров свыше 12 часов, производители активно пополняют рынок новыми моделями. Как результат, практически у каждого покупателя возникает ряд вопросов, которые связаны с выбором производителя, конструкции, типа топлива.
К тому же далеко не каждый сможет правильно рассчитать мощность. Чтобы не столкнуться с этими проблемами в магазине, разберемся со всеми нюансами подробнее.
Виды оборудования по конструкции
На рынке представлены три разновидности котлов, работающих на твердом топливе. К ним относятся классические модели, пиролизные, а также пеллетные агрегаты. Первый тип станет отличным выбором, как для дома, так и для промышленного или коммерческого использования.
К достоинствам таких моделей следует отнести:
- Универсальность. Оборудование может работать на отопительных гранулах (пеллетах), дровах, торфе и на угле.
- Многофункциональность. Классические котлы отлично подходят не только для обогрева помещения, но и для нагрева воды.
- Эффективность. КПД представленных устройств в большинстве случае варьируется в пределах 80-85 %. Это позволяет использовать их, как в качестве основного источника тепла, так и в роли дополнительного.
Пиролизные модели чаще всего используются для подогрева воды. Работает такого рода устройства на органическом топливе.
Коэффициент производительности пиролизных котлов преимущественно зависит от качества используемого горючего. Наиболее оптимальным выбором являются брикеты, пеллеты, а также бурый уголь
Следует отметить, что пиролизные котлы достаточно требовательны к влажности топливного сырья. Если этот показатель будет выше 25-35 %, то эффективность обогрева значительно снизится.
Третья вариация котлов длительного горения была запатентована в Европе относительно недавно. Но за довольно короткий срок такие устройства завоевали признание среди сотен тысяч покупателей.
Работают пеллетные котлы на древесных гранулах. Изготавливается топливо из спрессованной стружки, опилок, а также ряда других видов отходов деревообрабатывающей промышленности.
К преимуществам представленного вида относят:
- долговечность – срок эксплуатации устройства в среднем составляет больше 20 лет;
- автономность – прибор самостоятельно и довольно хорошо поддерживает указанную владельцем температуру;
- эффективность – КПД моделей на пеллетах достигает 90 %.
Что касается недостатков, то выделяется только один – высокая и недоступная для многих цена. Но этот минус целиком окупается простотой обслуживания и производительностью оборудования.
С особенностями работы и эксплуатации твердотопливных котлов ознакомит статья, посвященная этому интересному вопросу.
Как правильно рассчитать мощность?
Если нужно определиться с производительностью котла, важно учитывать площадь, качество утепления стен, вид используемого топливо, а также длину обогревающего контура. Расчеты можно в значительной мере упростить. Для этого нужно лишь пользоваться следующей формулой:
Для этого нужно лишь пользоваться следующей формулой:
1 кВт на 1 м2 помещения.
При этом высота потолков не должна превышать 3 метра. Более удобным вариантом будет воспользоваться при расчете специальной таблицей. Ниже представлена одна из них.
| Мощность котла | Площадь обогрева, кв. м. |
| 15 кВт | до 150 |
| 20 кВт | до 200 |
| 30 кВт | до 300 |
| 50 кВт | до 500 |
| 70 кВт | до 700 |
С ее помощью можно за считанные минуты узнать подходящую мощность. При этом единственный параметр, который вам понадобится, – площадь помещения в метрах кубических.
Тип регулятора и ценник
Если у вас в доме наблюдаются постоянные перебои в электрической сети, то целесообразно будет выбрать котел с механическим регулятором. Он не нуждаются в подаче тока, так как его принцип действия основан на циркуляции воздуха естественным путем.
Автоматика подойдет тем, кто не хочет лишний раз заморачиваться и тратить свое время на поход в котельную. Такого рода регулятор нагнетает воздух при помощи вентилятора.
Разумным выбором будет покупка обогревателя у официального дилера или напрямую у производителя. Это позволит не только приобрести товар по разумной цене, но и получить длительную гарантию и рассчитывать на сервисное обслуживание в случае поломки агрегата
Стоимость обогревательного оборудования во многом зависит от материала, из которого изготовлено устройство, бренда, а также мощности
Важно понимать, что такого рода техника покупается на десятилетия. Поэтому даже не смотрите в сторону дешевых моделей. Помните – эффективный котел не может быть дешевым
Помните – эффективный котел не может быть дешевым.

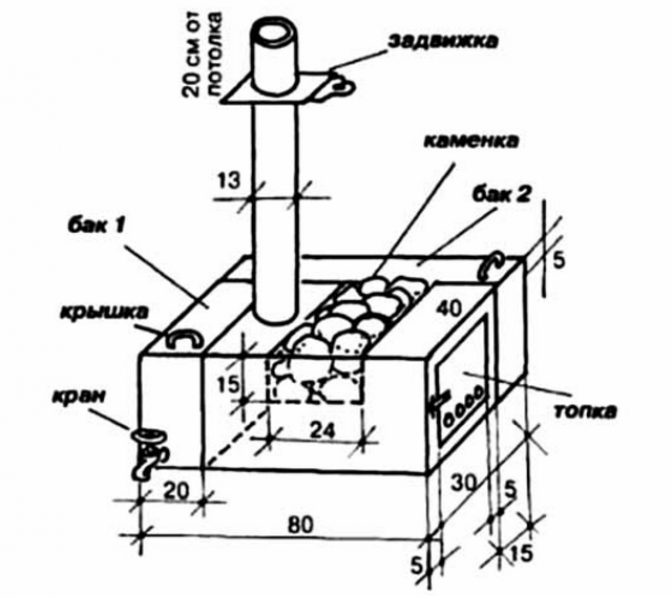

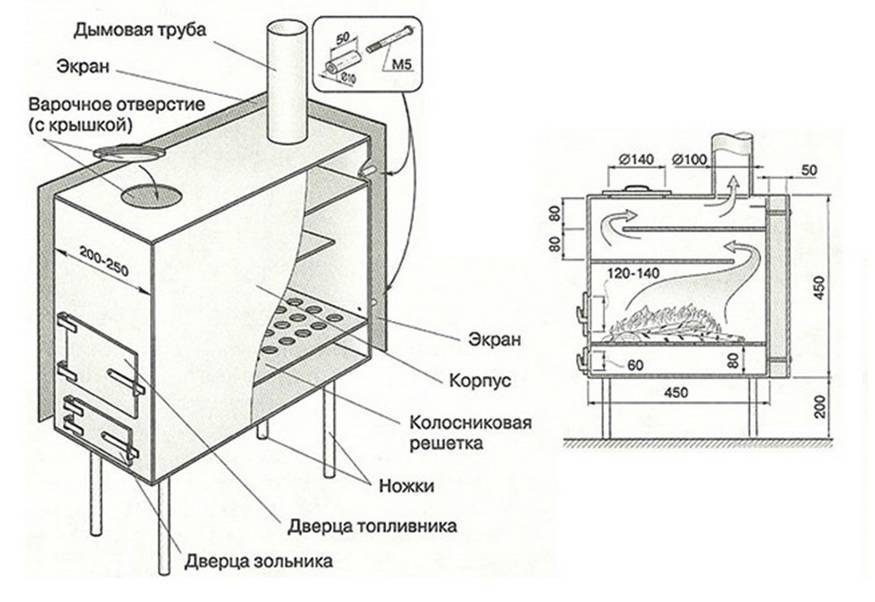

Схема и размеры простой металлической печи для бани
Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.
Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.
Вертикальная железная печка
Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.
Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.
Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).
Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.
Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).
Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.
Горизонтальная банная печка с выносной топкой
Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.
При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют

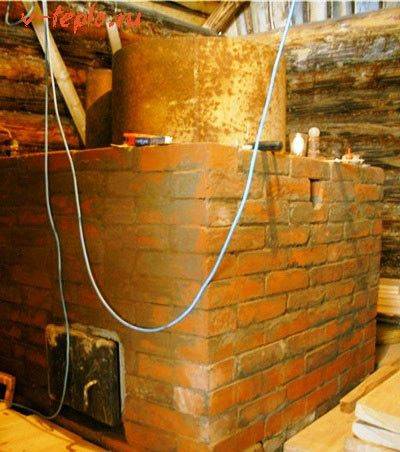

Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.
Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.
Принципы самостоятельного конструирования
Конструирование котла условно можно разбить на четыре части: теоретические расчеты, составление схемы будущего котла (или коррекция имеющейся схемы), приобретение необходимых компонентов и непосредственно сборка и налаживание.
Зная необходимую мощность можно определяться с типом топлива и соответственно с конструкцией котла.
Конкретные схемы и расчеты в статье не приводятся — это материал отдельной брошюры. Формат этого материала предусматривает лишь предварительное ознакомление и теоретическое обоснование для самостоятельного моделирования. Даётся общее направление поиска необходимой для конструирования справочной информации.
Как подключать радиаторы
В бане нужно обогревать максимум два помещения: комнату отдыха и душевую. Советуем использовать однотрубную байпасную систему, она в полной мере удовлетворяет технические условия, проста в монтаже и эффективна в пользовании, требует немного материалов и времени.
Однотрубная байпасная система отопления
Байпас в системе отопления
На схеме указано диагональное подключение радиаторов, но вы можете их подключать и в нижнем варианте: вход и выход располагаются на одном уровне у пола.
Каждый радиатор имеет запорную арматуру, что дает возможность регулировать температуру его нагрева. Если одна из батарей полностью отключена, то теплоноситель ко второй поступает через байпас. Практика показывает, что для душевой достаточно одной батареи, а в комнате отдыха желательно установить две. Холодно в душевой – и там поставьте два радиатора.
Байпас в радиаторе отопления
Закрытые расширительные бачки
Объем расширительного бачка следует подбирать с учетом объема теплоносителя. На сто литров теплоносителя нужен бачок объемом три литра. Используя эти данные, можете выбрать оптимальный вариант для своего конкретного случая.
Данная таблица поможет вам вычислить нужный объем бака
Расширительный бачок закрытого типа
Для того чтобы облегчить замену отопительных батарей, советуем установить запорную арматуру на входе и выходе. Закрыв два крана, вы полностью отключите радиатор от системы и можете заниматься его ремонтом, все остальные будут работать в обычном режиме. Воздух из системы удаляется при помощи кранов Маевского или обыкновенных спускных клапанов.
Кран Маевского
Технология изготовления электрического котла в баню
Инструкция по изготовлению электрокотла для бани
Выполняем работы в таком порядке:
В съемную стальную трубу, диаметром около 15-20 см и длиной около 50 см, монтируем ТЭН, мощностью 1кВ. Его диаметр должен быть меньше трубы. Подсоединяем конструкцию к концу трубы бака воды сварочным методом. Стоит отметить, что чем компактнее будут ее размеры, тем энергоэффективнее получится устройство. Для нагрева небольшого количества воды будет использоваться меньше электроэнергии. Заливаем в емкость около 700 мл воды. С обратной стороны встраиваем в бак электрод
На данном этапе важно проследить, чтобы электрод достигал дна емкости. Фиксируем трубу под уклоном к поверхности стены
Делаем заземление. Для этого оборудуем заземлительный центр
Он представлен несколькими металлическими штырями с цинковым или медным покрытием, которые соединяются с помощью арматуры. Штыри заглубляем в почву. После подключения котла к отдельному автомату на распределительном щитке от него проводим нулевой кабель. Монтируем в корпус манометр через трехходовой кран. Это позволит защитить котел от перегрева и сэкономить на электропотреблении. Проводим к котлу фазный провод от отдельного автомата на распределительном щитке. Подключаем к нему УЗО и дифавтомат.
Монтаж самодельного электрического котла в бане
Устанавливаем котел в такой последовательности:
- Обозначаем карандашом место расположения устройства.
- Просверливаем дрелью или перфоратором необходимые отверстия.
- Прикрепляем крепежный профиль из оцинкованной стали и монтажную планку.
- Измеряем ровность гидроуровнем.
- Дюбелями прикрепляем оборудование. Для монтажа напольного котла прикрепляем к полу специальный металлический поддон.
- Подсоединяем к баку с помощью муфт трубу водоснабжения. Лучше фиксировать ее снизу. Таким образом, вода будет эффективнее перемешиваться в баке.
- Прикрепляем к входу трубы фильтр.
