Козлы для распиловки дров

Козлы для распилки дров цепными пилами

Но все же, когда мы имеем дело с большими объемами заготовки дров, то истязать себя ручной распиловкой бревен — занятие расточительное, с точки зрения временных и физических затрат. Бензиновые и электрические цепные пилы в десятки раз ускоряют процесс и уменьшают физический труд.

Но традиционные козлы для работы с ними не подходят, ввиду большого риска нанесения травм и поломки инструмента при зажиме шины пилы в распиле. Можно конечно распиливать только выходящие за габариты козел чурбаки, но при этом не добиться рационального раскроя бревен. Поэтому для работы с такими пилами придуманы другие приспособления, которые по традиции сохранили за собой старое название, хотя мало походят на своих дедушек.

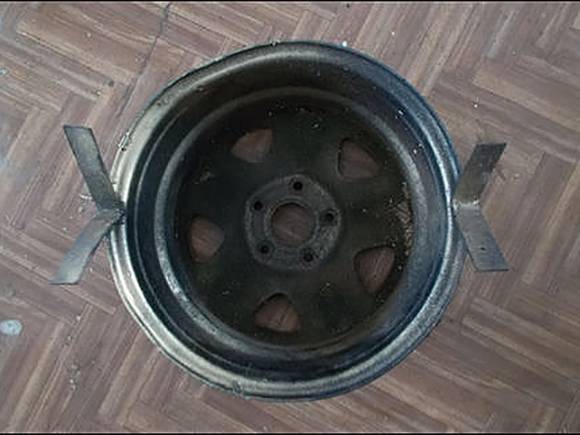

Наиболее простые козлы для работы бензопилой имеют подобную конструкцию.

Тяжелое устойчивое основание и пара рожек для фиксации бревна. Что еще нужно? Распиловка происходит за габаритами конструкции, а бревно в ней удерживается ногой. Продуктивность работы невысокая, но и такие козлы вполне функциональны.

Для распиловки не толстых бревен наиболее подходящими, на наш взгляд, будут козлы подобной конструкции:

Единственным их недостатком является не распиленные бревна нижнего ряда, но для больших объемов этот недостаток конструкции не будет принципиальным. А габариты таких козел вы выбираете в зависимости от той же длины топки вашей печи, длины шины и мощности вашей пилы. Несомненным же их преимуществом является быстрая разборка, позволяющая упростить и ускорить выемку пиломатериала.

Похожая конструкция козел, но с возможностью допиливать пучки бревен до конца, за счет наличия поперечных подпорок, обеспечивающих зазор между поленницей и основанием козел, показана на этом видео, но отсутствие возможности быстрой разборки в определенной мере нивелирует это преимущество.

Хотя можно переворачивать и на торцевую сторону, правда, приложив для этого чуть больше усилий.

Для более толстых бревен подойдет похожая конструкция, но с фиксацией их в распиловочном контейнере, что не даст бревнам зажимать пилу.

Да и величина чурок, получаемых в таких козлах, может быть минимальной.

Не самый удачный, как нам кажется, но вполне работоспособный вариант приспособления для распиловки не очень толстых бревен показан на этом фото:

Самое ценное в такой конструкции козел – шаблон-упор, позволяющий выдерживать идеальную высоту чурок, что крайне важно для малогабаритных печей

Как изготовить строительные козлы своими руками: Обзор вариантов +Видео и Фото

Козлы строительные- как изготовить своими руками? Множество работ связанных с ремонтом и строительством должны проходить на возвышении. Первое что попадается это стремянка, но она сильно ограничивает ваши возможности. Для этого придумали козлы и подмостки, ведь на них может встать даже два человека, а так же весь необходимый инструмент который необходим в свободном доступе. Поскольку козлостроительное производство еще не так широко развито, можно научиться монтировать козлы строительные своими руками.

Строительные козлы – практичное решение, позволяющее находится на возвышенности, свободно передвигаться.

Общие сведения

В этом с козлами ничего не сможет конкурировать. Изготовлены они могут быть из:

• Дерева,
• Металла,
• Смешанные (дерево и металл).

Какими бывают козлы

Если немного ранее такую опору для работы можно сделать только самостоятельно, то уже сейчас они в свободном доступе в любом строительном магазине. Чаще всего козлы из магазина изготовлены из алюминия, благодаря этому они очень прочные и устойчивые, а также имеют совсем небольшой вес.

Строительные подмостки бывают двух видов:

1. Складные. Очень удобные, компактные козлы в сложенном виде очень удобно хранить. Но с ними так же следует быть осторожным, их всегда необходимо проверять на устойчивость.
2. Не складывающиеся. Имеют огромное удобство для работы на них и устойчивость, так как представляют собой единую опору. Но в данном случае их не совсем будет удобно хранить.

Козлы из алюминия довольно сложно и не бюджетно монтировать в домашних условиях. Поэтому хороший вариант это деревянные козлы. Ведь дерево это очень практично и удобно.

Монтаж

Для монтажа понадобится:

• Схема,
• Рулетка ( для замеров деревянных полотен перед началом работы),
• Пила (используется для того, чтобы распиливать доски),
• Карандаш (для разметки),
• Дрель ( для скрепления досок при помощи шурупов, при работе с электрическим инструментом необходимо знать и следовать технике безопасности),
• Шурупы,
• Болты, гайки и т. д.
• Уголок столяра,
• Деревянный материал.

Обратите внимание! Выбирать материал необходимо без трещин и сучков. Если они не соответствуют, то ни в коем случае не рекомендуется использовать такой материал

Схема сборки

Необходимо положить на плоскую поверхность пять деревянных оснований 1500х100х30, и три с размерами 500х100х30 мм. Доски с меньшими размерами поставьте реберной стороной, чтобы расстояние между ними не превышало 1,5 м.

Третью необходимо расположить, ровно между ними. Доски побольше в количестве двух штук уложить поверх меньших в форме прямоугольника. Доска посередине длина у которой 0,5 метра необходимо выровнять пользуясь рулеткой.

Далее обязательно проверьте, ровна ли конструкция и соедините все при помощи саморезов.

1. На перевернутую конструкцию уложите еще две доски в форме прямоугольника, соедините. Получается настил, либо площадь для работы.
2. Возьмите еще четыре деревянных полотна с размерами 1100х100х30 и прикрепите их с торцов. Получается конструкция чем-то напоминающая стол.
3. Следующим этапом необходимо произвести усиление конструкции досками 1700х100х30мм и 1500х50х30мм. Их необходимо прикрепить так, чтобы противоположные усиления находились в разных диагоналях.
4. И последний пункт крепление лесенки. Для более удобной работы ступени снизу можно сделать с небольшим выступом. Длину лестницы подбираете из индивидуальных предпочтений.
5. Все, ваши козлы готовы. Но для безопасных строительных и ремонтных работ их необходимо проверить. Для этого располагаем на поверхности какие либо предметы с большим весом, если козлы выдержали значит можно не бояться и смело их применять в монтаже.

Особенности козлов из металла

Если у вас нет возможности или желания монтировать деревянные козлы самостоятельно, можно приобрести металлические. Они более устойчивы для любых видов работ.

Разновидности металлических лесов:

• Штыревые,
• Хомутовые,
• Рамные,
• Клиновые ( имеют одни из самых сложных соединений, в форме дисков приваренных к прямым стойкам и трубам. Замок располагается на диске, клин входит в отверстие. Преимущество таких лесов то что их очень легко подвергнуть сборке и разборке, и перенести в другое место.)

Выбирать строительные козлы необходимо очень внимательно, учитывая сложность будущей работы, степень нагрузки и стоимость.

Так же можно приобрести материалы для самостоятельного монтирования, либо уже изготовленные детали, которые остается лишь скрепить между собой.

Козлы строительные: какие виды можно приобрести в магазине

Современная промышленность может предложить достаточно много вариаций подмостей, но как ни странно, все они сводятся к изделиям двух типов, которые могут отличаться друг от друга размерами, способами сборки, материалом и наличием тех или иных дополнений, о которых стоит поговорить отдельно. Об этом речь пойдет позже, а пока ознакомимся с двумя типами приспособлений под названием «строительные козлы».

1. Назовем их так – обычные строительные подмости. Грубо говоря, они изготавливаются по типу табуретки в несколько усовершенствованном варианте – такие подмости могут разбираться на отдельные части, и самая большая их деталь – это настил для работы. В современных козлах этот настил может устанавливаться на разной высоте, чему способствуют их боковины, представляющие собой лестницу. Козлы такого типа практически во всех случаях изготавливаются из черного металла и в собранном виде имеют довольно большой вес. Скажем сразу, из алюминия их не делают, так как рассчитывают такие козлы для работы нескольких человек одновременно – в связи с этим и отнюдь немаленькие их размеры. В большинстве случаев это профессиональный вариант козлика, габариты которого составляют 700 (800) на 1500 (2000) мм по ширине и длине и 1800мм по высоте. Для отделки больших объектов это именно то, что нужно, но для квартиры они окажутся слишком громоздкими. Хотя как знать, если в вашем доме или квартире очень высокие потолки, то и они окажутся здесь незаменимыми. Именно эти строительные металлические козлы в большинстве случаев укомплектовываются различными приспособлениями, как говорится, по максимуму – это и лестница для удобного подъема, и ограничители для безопасности, и колесики для удобной транспортировки, оборудованные стопорами. Некоторые модели дополнительно даже укомплектовываются специальными полочками для инструмента – в общем, сделано для профессионалов. Это почти что леса, только в миниатюре. И при желании их вполне реально сделать своими руками.

   Козлы строительные металлические фото

2. Трансформер. Это квартирный вариант, который отличается небольшими размерами в собранном состоянии, малым весом, практичностью, удобством в работе и транспортировке. Мало того, конструкция этих алюминиевых строительных козлов позволяет устанавливать их не только на ровной плоскости, но и под наклоном и даже на ступенях – при этом их рабочая поверхность всегда остается в горизонте. И это еще не все – с одинаковым успехом подобные трансформеры могут служить и в качестве подмостей и при необходимости выполнять функцию лестницы. Как и говорилось выше, это исключительно квартирный вариант – высота такого козлика не превышает 1000мм, ширина составляет 0,5м, а длина в разложенном положении не превышает 1600мм. В собранном состоянии такие строительные подмости отлично помещаются в багажник легкового автомобиля.

В общем, выбор между тем и другим типом строительных козлов фабричного происхождения предельно ясен и зависит он больше от типов объектов, которые вы собираетесь ремонтировать. Если вы работаете исключительно в квартирах и небольших домах, то вам вполне подойдет трансформер, если речь идет о крупных объектах, то, естественно, без нормальных классических подмостей вам не обойтись. Хотите вы этого или нет, но если вы решили профессионально заниматься ремонтом, то строительные козлы приобрести придется – как вариант, их можно сделать самостоятельно, о чем и пойдет разговор дальше.

Дебаркер, кородер чашкорез для бензопилы: насадки для обработки древесины

Специальные виды насадок на бензопилу для снятия коры со спиленных бревен и проделывания продольных и поперечных пазов, называется кородером или дебаркером. Изделия бывают двух вариантов исполнения — дисковые и барабанные. Каждый вариант имеет соответствующее предназначение, однако для их обозначения используется общее название дебаркер.

Барабанные дебаркеры используются для удаления с бревен и досок коры, а дисковые за счет специфики конструкции предназначены непосредственно для вырезания монтажных пазов, чаш и углублений. Более подробно познакомимся с моделями по-отдельности.

Насадки дискового типа представляют собой круглую фрезу с выемками, в которых расположены лезвия. Такие устройства еще называют чашкорезами. Диск фиксируется на шпинделе при помощи контргайки. В действие приводится механизм от ременной передачи.

Такие устройства можно применять не только для проделывания пазов в древесине, но и для снятия коры. Однако для реализации последней функции потребуются большие затраты времени и сил, поэтому лучше использовать кородер, описание которого представлено ниже. Чашеобразный дебаркер или фигурная фреза используется для художественной резки и изготовления деревянных скульптур.

Как выглядит такой инструмент в работе, можно посмотреть на видео ниже.

Средняя стоимость таких насадок составляет 40-50 долларов. Однако есть модели дороже, которые отличаются высокой износоустойчивостью материалов.

Дебаркеры на бензопилу барабанного типа (их еще называют кородерами и окаривателями) представляют собой цилиндрические элементы с несколькими пазами, в которых установлены лезвия. Количество ножей зависит от модификации насадки. Их может быть 2 или 4. Основная цель таких устройств — снятие коры с бревен.

Как и насадки дискового типа, барабанные устройства приводятся в действие также от ременной передачи. Принцип установки насадки кородер на бензопилу, а также особенности ее применения, можно посмотреть на видео.

Основные параметры кородеров для бензопилы:

• вес. Средний их вес составляет около 3 кг;
• минимальная мощность двигателя бензопилы. Не рекомендуется использовать устройства на бензопилах с моторами, мощность которых ниже 3 л.с.;
• скорость работы. Оптимальная скорость составляет 8000 об/мин;
• рабочая ширина. Составляет 12 см.

Монтаж насадки выполняется довольно легко. Для этого необходимо снять шину с цепью, а также поменять штатную звездочку на шкив. Стоимость изделий начинается от 30 долларов.

Сборка ножек и примерка

От качества разметки отверстия для болта зависит работоспособность приспособления. Поэтому необходима предварительная примерка по технологии:

• ножка укладывается на столик, чтобы вырез свисал над столешницей (можно использовать табурет, стул)
• опорная планка (верхняя) устанавливается в паз вертикально
• добавляется вторая ножка сверху первой (планка должна плотно прилегать к вырезам в обеих деталях)
• конструкция временно стягивается струбцинкой

Затем выполняются операции:

• размещенным вертикально угольником место пересечения ног переносится на боковую поверхность с обеих сторон конструкции
• получившиеся точки соединяются линией, которая становится вертикальной осью вращения
• угольником размечается продольная ось ножки
• в пересечении этих линий и будет центр для отверстия болта М10, являющегося шарниром соединения

Внимание: Отверстия должны быть перпендикулярны плоскости досок, поэтому необходим кондуктор. Им может служить пропил в бруске, прижатом к ножке саморезом либо струбцинкой. Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение

Если отверстие будет наклонным, ножки не смогут трансформироваться в рабочее положение.

Сборка ног осуществляется поэтапно:

• болт проходит сквозь одну деталь
• на него надеваются две шайбы, облегчающие вращение деревянных элементов относительно друг друга
• на резьбовую часть надевается вторая нога
• осуществляется фиксация шарнирного соединения гайкой

Результатом становится комплект из двух ног, в пропилы которых сверху легко вставляется планка опорная.

Металлические козлы для распила дров

Изделия из металла имеют компактные размеры, длительный рабочий ресурс, отличаются высокой надежностью. Из такого материала изготавливаются небольшие экземпляры, предназначенные для переработки малых объемов древесины, и более габаритные станки для крупного производства. Себестоимость самодельной модели при использовании отходов металлического лома невысока. Для изготовления их в домашних условиях необходимо подготовить следующие материалы, инструменты:

• профильный уголок 50х50 мм, трубу аналогичных характеристик;
• болгарку, ножовку по металлу;
• измерительную рулетку;
• мел;
• соединительные болты, сварочный аппарат.

Составляется эскиз с перечислением основных элементов и обязательной разметкой каждого из них. Конструктивное исполнение предстоящего изделия может быть разным, но чтобы придать большую стойкость, дополнительно устанавливают два профильных элемента под углом или поперечную балку основы. Например, из отрезка трубы. Во втором случае необходимо защитить зубья пилы от контакта с балкой, поэтому на завершающем этапе сборки сверху закрепляют кусок бруса.

Места крепления отмечают сваркой или болтами. Если предусмотрено болтовое соединение, то дополнительно указывают расположение отверстий. Система, собранная при помощи сварки – неразъемная, разборная система более мобильная.

Все детали отрезают согласно намеченным размерам при помощи сварки или болгарки. Чтобы предупредить скольжение, проворачивание бревен во время пила, на крайних ножках с внутренней стороны подготавливается зубчатый край. В целях безопасности дальнейших работ места реза обрабатывают, удаляя с каждой кромки окалину, заусенцы, прочие дефекты. Производится сборка изделия. Неразборные конструкции для защиты от ржавчины обрабатывают антикоррозийным составом.

Из металла можно соорудить мобильный вариант складных козел. Чем проще конструкция, тем реже случаются поломки устройства, поэтому станок этого типа изготавливается максимально просто. В сложенном состоянии он занимает мало места, удобен в хранении, транспортировке, но затрат на изготовление, сборку требуется больше.

Основным отличием является подвижность Х-образной опоры, она может складываться наподобие ножниц. Болты зажимаются не до конца, чтобы исключить их самопроизвольное откручивание устанавливается дополнительная контргайка. Зафиксировать опоры в нужном положении помогает установка ограничителя. Это может быть металлическая цепь, закрепленная на одной ноге опоры, а на другой делают крючок для ее зацепа.

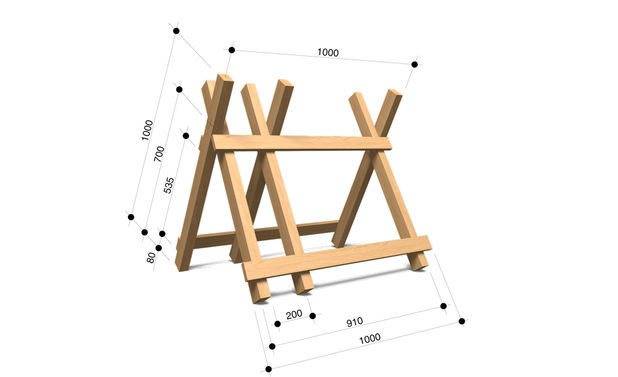

Складные козлы для распиловки дров чертеж. Козла для дров своими руками: как это делается

Козла для дров – это, конечно, вещь довольно архаичная. Но едва ли какой владелец дома обходится без них. Оно и понятно: с этим массивным, но совсем нехитрым приспособлением дрова распилить значительно проще и удобнее. Я не считаю, что нежелание приобрести его в готовом виде является выражением какого-то скупердяйства. Отнюдь! Козлы для дров своими руками получаются более адаптированными к потребностям своего хозяина. Да и сделать их не так уж и трудно. Именно об этом я и хочу рассказать вам в сегодняшней статье.

Как сделать козла под двуручную пилу

Решив соорудить козлы для дров своими руками, следует помнить, что самыми важными их параметрами являются:

1. Высота. Оно и понятно. Если долго поработать в неудобном положении, то боли в спине и коленях гарантированы. Считается, что наиболее приемлемой высотой является 90?110 см. Однако точная ее величина зависит от роста и рабочих привычек человека, который будет использовать это приспособление.
2. Прочность вкупе с устойчивостью. Это объясняется зачастую довольно большим весом распиливаемых бревен, а также наличием постоянных попеременно меняющихся усилий, прикладываемых пильщиками. Поскольку данные усилия могут привести к расшатыванию козел, в качестве опорных ног следует использовать добротный брус толщиной 100 мм и более.

Что потребуется, чтобы сделать козла

Для изготовления козел для пилки дров потребуется брус следующих размеров:

• 100x100, длина 1100 мм. Он станет основой конструкции. При желании его можно заменить ровным сухим, не очень толстым бревном;
• 50x50 в четырех отрезках, длина 1100 мм. Они будут использованы в качестве опорных ног козел;
• 50x50 в двух отрезках, длина 350 мм для изготовления «рогов»;
• 50x50 в двух отрезках, длина 1100 мм для выполнения обвязки опорных ног.

Кроме того, необходимо запастись саморезами 5x100 мм (штук 30), защитной пропиткой и соответствующими инструментами (ножовкой, стамеской, молотком, отверткой).

Козла – приспособление, необходимое для работы. Но следует также подумать и о здоровье. Для этого вполне можно поставить турник, о котором рассказывается в статье, находящейся.

Порядок изготовления деревянных козел

На брусе, образующем основу козел для пилки дров, делаем пропилы из расчета 2 на каждый из 6 пазов, т.е. всего 12 пропилов. Глубина будущих пазов должна составлять 25 мм. В них будут устанавливаться опорные ноги и пара рогов. Целесообразно, чтобы каждый паз был слегка уже предназначенного для него бруска на 1,2-2 мм . То есть расстояние между пропилами должно составлять порядка 48 мм. Благодаря этому, брусья будут входить в пазы с усилием, что придаст дополнительную прочность всей конструкции.

Выборку пазов между пропилами следует произвести, используя стамеску и молоток. Опорные ноги и рога в пазы загоняются с усилием и закрепляются в них саморезами. Нижние концы опорных брусьев нужно подпилить под таким углом, чтобы козла на земле стояли ровно и прочно. Так получается полностью готовая основа козел.

Следующий этап изготовления козел для пилки дров состоит в выполнении обвязки их опорных ног. Наличие брусьев обвязки, закрепленных саморезами, не позволит ногам разъехаться. Если конец какого-либо из обвязочных брусьев выступает, его спиливают заподлицо с соответствующей ногой. Обработав изготовленные козла биозащитой и дождавшись ее высыхания, можно приступать к пилению дров.

Как сделать металлические козла

Деревянные козлы для распилки дров следует, скорее всего, считать вариантом классическим. Но это приспособление можно изготовить и из металла. Причем оно будет более надежным и долговечным.

Для его изготовления лучше воспользоваться стальной трубой прямоугольного профиля 50x50 мм. Чтобы хранить такие козлы было более удобно, конструкцию лучше делать не сварной, а скрепляемой болтами. Это позволит ее разбирать и хранить в подходящем для этого месте.

Металлические козла не должны быть легкими! Чем больше вес конструкции, тем лучше ее устойчивость во время пиления.

Между собой куски труб крепят под 45°. Полученные крестовины обвязывают, используя такую же трубу, что и в основной конструкции.

Итак, сделать козлы для дров своими руками – не такое уж и трудное дело. Материал для этого можно использовать любой

А в ходе изготовления особое внимание следует обратить на устойчивость конструкции, ее прочность и соответствие росту пильщика

Лебедка от бензопилы для подъема и перемещения грузов

Производители предлагают такой вид приспособления к бензопилам, как лебедка. Используется с целью поднятия и перемещения тяжелых грузов

Важное условие при использовании таковых устройств — надежная их фиксация. Фиксируется насадка к земле при помощи металлических штырей, которые зачастую идут в комплектации. Часто применяются в сельском хозяйстве в паре с ручными плугами и окучниками

Часто применяются в сельском хозяйстве в паре с ручными плугами и окучниками.

Насадки представляют собой конструкции на отдельной раме, которые состоят из бобины с металлическим тросом (обычно 30 метров), и насаженные на вал. Вал крепится к штатной звездочке бензопил Stihl (применяется для моделей MS 180, MS210, MS211, MS230 и MS250). Можно использовать и на инструментах других производителей, установив предварительно соответствующую звезду.

Сторона подключения лебедки к инструменту

Главный технический параметр приспособлений — тяговое усилие (номинальное 400 кГс, а максимальное 600 кГс). Один из вариантов применения лебедки для бензопилы показан на видео ниже.

Интересно! Вес поднимаемых предметов с помощью лебедки может составлять до 500 кг.

Заключение

Как видите, ничего сложного в этом нет. Единственная трудность, которая может возникнуть – отсутствие того или иного инструмента, но все легко исправить, если одолжить то, что вам нужно, у папы/брата/соседа. Готовые чертежи можно найти в Интернете, в них уже будут проставлены размеры. Оценивайте свои силы объективно, и тогда у вас получится сделать своими руками приспособление для пилки дров!

Хороший хозяин дома заранее заботится о достаточном запасе дров на зиму. Чтобы их заготовить, в распоряжении должен быть удобный инструмент – козлы для распиловки дров. Козлы – довольное простое по своему строению приспособление,которое обязательно должно присутствовать , позволяющее с комфортом обрабатывать древесину, проводить заготовку дров, а также с точностью распилить металлическую планку или деревянную доску. Соорудить козлы своими руками довольно просто благодаря несложной конструкции.

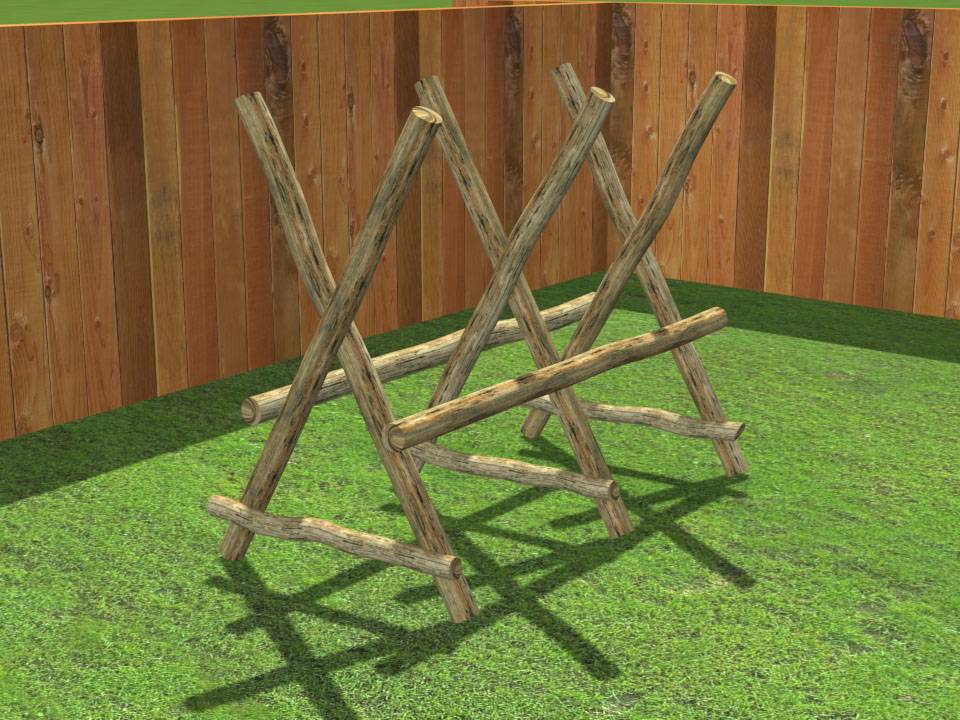

Так выглядят классические козлы для распилки дров

Для того чтобы сделать классический вариант данного дровопильного оборудования, понадобится какой-нибудь из материалов:

1. Стандартный деревянный брус. Конструкция из него довольно легко собирается, но будет портиться при высокой влажности.
2. Небольшие по диаметру столбы из дерева, используемые еще . Самый дешёвый, но не особо надёжный вариант.
3. Металлический профиль. Самый надёжный материал, сооружение из которого прослужит десятки лет.
4. Ненужный металлолом.

Несмотря на всю простоту конструкции, козлы для распиловки дерева относятся к разряду станков. Поэтому при его изготовлении следует соблюдать некоторые условности. Одно из них – наличие плана или чертежа, по которому будут собираться козлы. Во время планировки стоит в точности указать размеры как всей конструкции, так и наименьших деталей.

Также необходимо правильно подобрать углы наклона опор, что поможет повысить комфорт при распилке древесины бензопилой. Соблюдение всех нюансов при сборке козел для дров поможет получить крепкую и удобную в эксплуатации конструкцию. Такой инструмент для распилки дерева получится достаточно мобильным, что позволит использовать его в разных местах.

Главное, на что нужно обратить внимание при сборке оборудования, это его размеры. На этот параметр влияет:

• рост человека, который будет работать за козлами;
• габариты самого инструмента;
• прочность и габариты дерева, которое нужно обработать.

От выбранных размеров козел для дров будет зависеть потраченное на работу время. Наилучший вариант – сделать данное оборудование высотой от 90 до 110 см. Таким образом, человек, который будет работать за козлами, не будет чрезмерно сгибать спину, а его руки будут находиться в горизонтальном положении.

Работать будет легко, и нагрузка на спину значительно уменьшится.

Если работник будет обрабатывать древесину при помощи двуручной пилы, то понадобится надёжная опора для второй руки. Поэтому при планировке стоит позаботиться о наличии подобных элементов. Одним из доступных вариантов – изготовление упора из лесины, что позволяет сделать её на любом удобном месте. Применяя механизированный инструмент, такой как бензопила, необходимо позаботится о наличие крепкой поверхности на козлах.

Так как механизированный инструмент имеет свои особенности и правила при эксплуатации, влияющие на безопасность рабочего, стоит их учесть. Для работы с бензопилой стоит позаботиться о наличии места для свободного висения распиливаемого материала.

Таким образом, рабочий избежит зажима бензопилы распиливаемым полотном.
