Как сделать козырёк над воротами гаража своими руками? Чертеж инструкции

Особенности двухскатной конструкции

Существует несколько способов монтажа двухскатных навесов для дома. Наиболее распространённые – это сборка из двух прямоугольных элементов и ригелей и из отдельных треугольных стропильных частей.

Использование прямоугольных элементов

Эти части козырька выполняют из бруса небольшого сечения или доски достаточно толщины. Они объединяются в готовом каркасе посредством коньковой доски. Для установки необходимого наклона, на коньковой доске делается соответствующий запил. Для повышения жёсткости прямоугольные элементы укрепляются между собой отдельными распорными брусками – ригелями.

После этого на основу крепится обрешётка и, если в качестве материала для обшивки, будет использоваться мягкая черепица, обрешётка должна быть сплошная. Как правило, для данных целей используют влагостойкую фанеру.

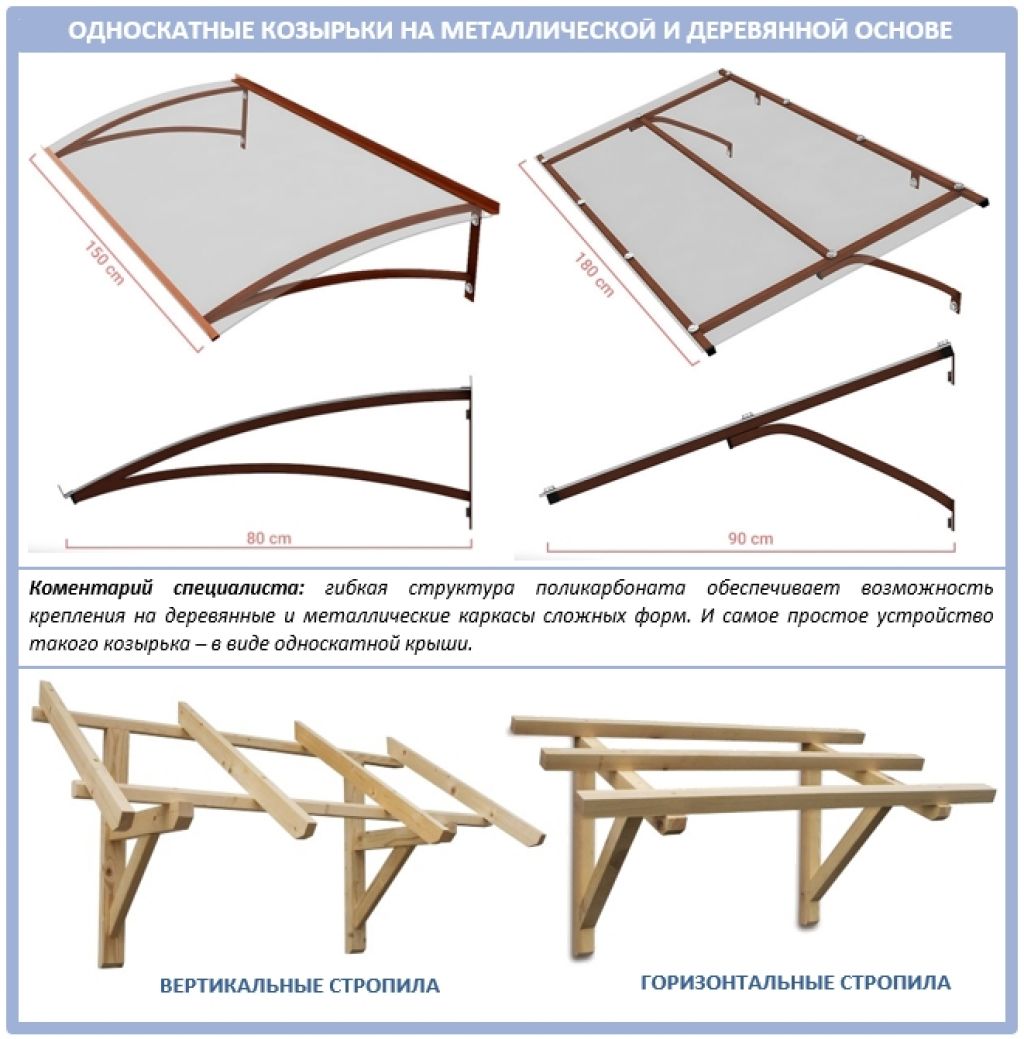

Двухскатный козырёк, полностью выполненный из дереваИсточник blogspot.com

Поимо этого, собираются и дополнительные треугольные упоры, которые будут передавать основную нагрузку от конструкции на стену. Их можно заменить на опорные стойки. Для облегчения сборки, все работы проводят на земле и после завершения, выполняют монтаж каркаса на стену до его обшивки материалом для кровли.

Применение стропильных конструкций по отдельности

Данный принцип используется не только при сооружении козырьков, но и любой двухскатной крыши. Также понадобится сборка прямоугольной рамы. Однако она будет всего одна, и лежать в горизонтальной плоскости. Посередине рамы устанавливается дополнительная балка, на которую монтируются стойки.

Верх этих стоек соединяется при помощи конькового бруса. Треугольные стропила ложатся на раму и упираются в конёк каркаса. В итоге получается небольшая копия классической стропильной системы. Для улучшения внешнего вида и повышения надёжности крепления вертикальных стоек к ним крепятся укосы. Все работы, как и в первом варианте, лучше производить на земле, поскольку добиться ровного соединения каркаса, при работе на высоте, вряд ли получится.

Одно из решений для двухскатного каркаса с использованием отдельных стропилИсточник kingfisher.com

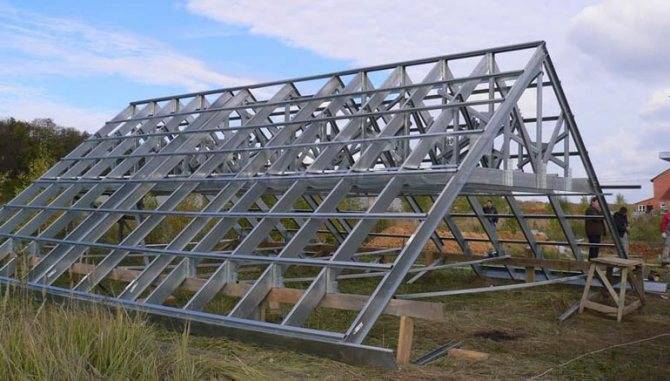

Преимущества металлического каркаса

Приведённые выше способы относились к каркасам, выполняемым из древесины. Намного упрощает все работы, использование в качестве материала изготовления профилированных металлических труб. Их несущая способность намного выше, чем у дерева и соединение при помощи сварки также, очень надёжно.

Высокая прочность материала позволяет уменьшить количество как несущих, так и усиливающих элементов. Это в свою очередь положительно сказывается на общем весе конструкции. Создание каркаса из труб квадратного профиля заключается в изготовлении двух треугольников и соединении их перемычками. Чтобы избежать провисания материала для кровли, на каркас навариваются дополнительные металлические полосы, что повышает жёсткость конструкции.

ГОСТ

Процесс возведения любых строительных конструкций регламентирован актуальными нормативными документами, навесы не являются исключением.

Существует масса узконаправленных документов, трактующих требования к возведению данных конструкций в разных сферах и отраслях. Однако основные условия, которые не могут быть изменены или не соблюдены изготовителем, отражены в следующих документах:

1. ГОСТ 23118 «Конструкции стальные строительные. Основные технические требования»
2. СНиП 31-01-2003 «Здания жилые многоквартирные»
3. СП 31-107-2004 «Архитектурно-планировочные решения»

Как сделать навес перед гаражом – видео и подробная инструкция

Будем строить навес перед гаражом из поликарбоната, фото-пример ниже.

Удобный навес к гаражу, решение позволяет экономить материалы за счет использования под вертикальные опоры столбов забора

Гараж с навесом своими руками начинаем строить с разметки периметра, отмечаем место под столбы, выкапываем ямы глубиной 800 мм. Трамбуем дно, устанавливаем вертикальные опоры, заливаем раствором. Проверяем вертикаль, при необходимости укрепляем временными подпорками до становления бетона.

Варианты бетонирования металлических столбов

В стене гаража делаем закладные или присверливаем менсолы, для привязки пристройки. Подравниваем по верхним оголовкам столбы до нужной высоты. Связываем по верху опоры швеллером, это укрепит конструкцию и позволит сохранить геометрию даже при больших нагрузках.

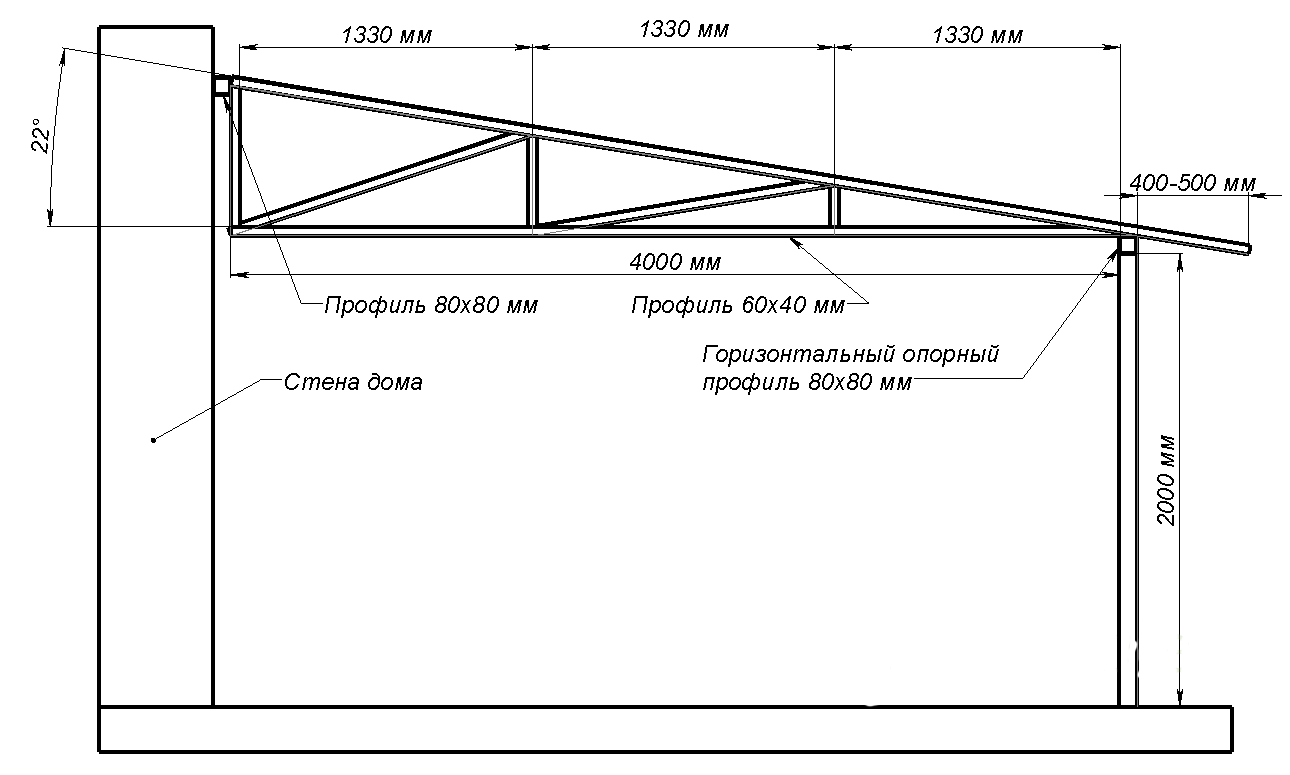

На земле варим фермы, в нашем случае прямые, с параллельным верхним и нижним поясом, расстояние 300 мм из профтрубы 40*40*2 мм, укосы из профиля 25*25 мм, обязательно в каждой ферме четное количество отделов. Оптимальное расстояние между фермами – 1000 мм. Поднимаем стропильные детали на каркас и крепим элементы болтовым соединением. Перпендикулярно фермам укладываем прогоны-обрешетку, профтруба 20*20 или 20*40 мм, расстояние 600-900 мм, в зависимости от предполагаемых нагрузок на конструкцию.

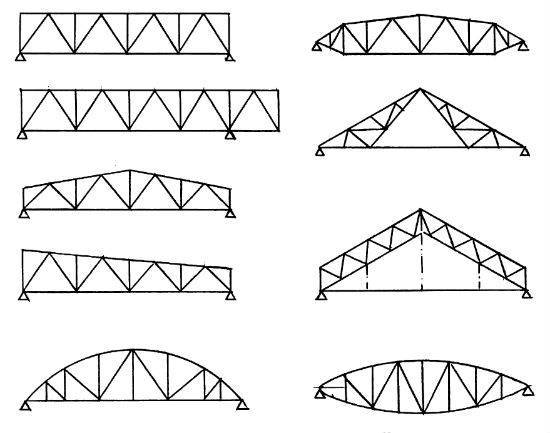

Стандартные схемы ферм для небольших металлоконструкций

Укладываем на обрешетку кровельный материал, для односкатной постройки лучший вариант — поликарбонат. Вырезаем листы по размеру, обрабатываем края напильником. Крепим на обрешетку резиновую прокладку. Сверху фиксируем соединительный профиль. Вставляем в пазы готовые нарезанные листы поликарбоната, сверху закрываем декоративной крышкой. Края прикручиваем на термошайбы. Внешний торец поликарбоната заклеиваем специальным скотчем и устанавливаем алюминиевую заглушку.

Схема, как правильно крепить сотовый поликарбонат

В заключение посмотрите видео, какие бывают навесы для автомобиля из дерева, в ролике показаны интересные решения для частных домов.

Возведение конструкции

Работы по установке производятся поэтапно:

1. До того, как сделать навес из труб, сначала подготавливают фундамент.
2. Затем отмеряют и нарезают материалы, перечисленные в чертеже.
3. Изготавливают фермы.
4. У конструкции собирают боковые стенки.
5. Соединяют кровельные фермы и готовые секции.
6. Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
7. Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
8. Обрабатывают защитными составами металлические поверхности.
9. Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
10. Обрезают лишнее кровельное покрытие.
11. Наводят порядок на прилегающей территории.

В свободное пространство заливают раствор цемента. Боковые стенки собирают одним из выбранных способов, соединяя фермы и столбы, которые служат опорой. Если строится односкатный навес, тогда боковые секции монтируют на основание до момента установки кровельных ферм.

Для чего над входной калиткой и воротами нужен козырек

Специалисты выделяют следующие предназначения калиточных и воротных навесов:

1. Продление эксплуатационных качеств калитки и ворот. Козырек защищает петли, замки и фундамент от деструктивного воздействия атмосферных осадков. Если при входном проеме в заборе расположена видеокамера или домофон, установка навесного элемента обязательна.
2. Уменьшение снежной шапки зимой. В зимний период навес не позволит собраться большому количеству снега на входе.
3. Декоративность. Козырек, декорированный коваными элементами, добавит общему виду большей визуальной привлекательности.

Идея обустройства навеса над створкой

Учитывая перечисленные факторы, стоит задуматься о создании козырька еще на стадии продумывания конструкции забора

Важно, чтобы навесной элемент аккуратно дополнял ограждение и не выглядел как отдельная его часть

Обустройство навеса начинается с создания прочного каркаса. Для его выполнения используется дерево или металл. Деревянная конструкция имеет короткий срок эксплуатации. Поэтому используемые пиломатериалы дополнительно обрабатывают антигрибковыми средствами.

Макет изделия из металла над калиткой

Подбирать материал для козырька следует, ориентируясь на само ограждение, калиточную дверь и ворота. Опорная часть навеса бывает различных конструкций. Для покрытия крыши используются следующие материалы:

• поликарбонат;
• профнастил;
• металлочерепица;
• оргстекло;
• листы ПВХ;
• оцинковка;
• шифер.

Разнообразие форм навесов

Козырек над калиткой из профнастила – один из самых популярных вариантов навеса. Профилированные листы легко крепятся к каркасу навесной конструкции и стоят недорого.

Схема каркаса с основными размерами

Поликарбонат – наиболее легкий материал в плане самостоятельного монтажа. Помимо простоты в использовании, он выделяется красотой и низкой ценой. Учитывая большой спрос на него, производители расширили ассортимент, включив разнообразие цветовой гаммы. Следовательно, встречающиеся в продаже листы поликарбоната имеют разную фактуру и цвет.

Эскиз двускатной конструкции для калитки

Плюсы и минусы распашных ворот

Среди плюсов ворот с распашной конструкцией следует отметить:

1. Простоту конструкции. Ее вполне можно изготовить самостоятельно. Достаточно использовать лист металла, металлопрофиля или скрепить между собой доски, чтобы получить створки для ворот;
2. Удобство. Оно состоит в том, что из-за простоты конструкции вы всегда сможете открыть свои ворота. Они крайне редко заедают или еще как-то ломаются;
3. Широкий выбор замков — подойдет любой, можно использовать даже простую задвижку;
4. Возможность легкой автоматизации;
5. Долгий срок эксплуатации;
6. Возможность регулирования открытия створок;
7. Низкую стоимость.

Что такое ферма

Ферма – это конструкция из прямолинейных элементов, соединенных между собой в узлах в прочную систему неизменяемой геометрической формы. Чаще всего встречаются плоские конструкции, но в больших нагруженных конструкциях применяют объемные (пространственные) фермы. Практически в частных домах фермы выполняют из дерева и металла. Из дерева изготавливают небольшие конструкции стропил, навесов, беседок. Зато прочный и высокотехнологичный металл – практически идеальный материал для несущих металлоконструкций.

Для изготовления сложных конструкций применяют прокат сплошного сечения и трубы. Профильные трубы (квадрат, прямоугольник) имеют большую устойчивость к смятию и изгибу, небольшие конструкции для дома монтируют без применения сварки с помощью краб-систем, поэтому для усадебных построек чаще всего используют именно профильную трубу.

Козырек для гаража – полезное дополнение к постройке

Сегодня мы обсудим еще один важный момент, который не стоит упускать при проектировании своего гаража, а именно – сооружения козырька перед воротами гаража.

Для чего их устанавливают?

Во-первых, он обеспечивает защиту подъезда к гаражу от осадков: снега или же дождя, что в свою очередь помогает вам без проблем открыть ворота даже в жуткую метель.

Во-вторых, такое дополнение добавляет эстетичный вид для вашего гаража.

Так, каждый автолюбитель ставит несколько основных требований к навесу:

• надежность конструкции и устойчивость к внешним воздействиям (снег, ветер, град).
• простота монтажа. Зачастую подбирают конструкцию такую, чтобы все можно было сделать своими руками.
• красивый внешний вид. Тоже один из факторов при подборе решений.

Давайте рассмотрим вопрос подбора козырька для гаража более детально.

Виды козырьков

По своему креплению такие конструкции делятся на две группы:

• монтаж с помощью опорных стоек;
• подвесной тип козырьков.

Первый тип является более устойчивым и надежным. Для подвесных конструкций в основном нужно подбирать легкие строительные материалы.

По своей конструкции козырьки состоят из каркаса и кровельного материала. Так, для изготовления каркаса применяют дерево, либо металл, а в качестве кровельного материала – металлопрофиль, поликарбонат, шифер, ондулин и прочее.

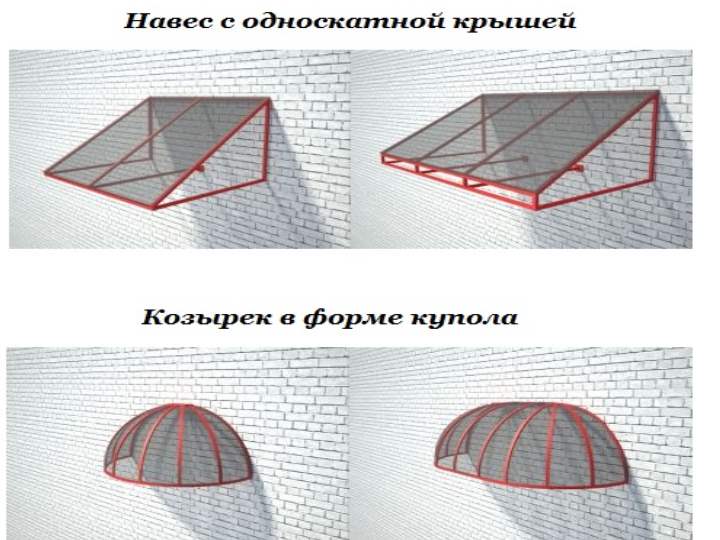

По своему типу конструкция козырьков бывает нескольких видов: односкатная или же двускатная конструкция, но могут быть и оригинальные арочные или шатровые решения.

И если для первых двух типов конструкции можно применять практически любой кровельный материал, то для последних двух наиболее часто используют либо поликарбонат, либо же битумную черепицу.

Если вы решили проводить все работы по разработке и монтажа козырька своими руками, тогда вам потребуются следующие инструменты:  болгарка, уровень, молоток, сварочный аппарат, шуруповерт, дюбеля и прочие крепежные элементы, дрель и прочие.

Давайте более подробно рассмотрим каждую из конструкций.

Односкатный тип структуры подвесного козырька

Такой тип конструкции очень часто можно увидеть на современных гаражах, он совсем не сложен в изготовлении и монтаже. Так, для начала, создается каркас из металла или дерева. Как угадать с размерами?

Для того чтобы определить ширину измеряйте ширину самих ворот и по краям добавьте около 0,3м с обеих сторон.

Длина конструкции подбирается индивидуально, в зависимости от расстояния, которое должен покрывать это укрытие.

Уклон такой конструкции должен быть не менее 20 градусов.

После монтажа каркаса, нужно набить обрешетку (обычно ее делают из деревянных планок), после чего закрепить кровельный материал.

Последним штрихом является установка водостока.

Двухскатный подвесной козырек

Этот тип конструкции является более надежным, чем предыдущий, но он более сложен в реализации. Для его сооружения вам нужно будет изготовить два кронштейна для каркаса, которые крепятся под углом примерно в 60 градусов (можно крепить в диапазоне 45 – 60градусов).

После чего вертикальные балки нужно закрепить  стенке постройки и к ним прикрепить уже готовую конструкцию из кронштейнов. Далее все стандартно, наносим обрешетку и монтируем кровельный материал. Тут также не стоит забывать о водостоке.

Также, есть случаи, когда двухскатные козырьки монтируют с помощью опорных элементов – металлических труб, которые вкапывают в землю. Это используют, если длина и вес козырька не позволяют ему держаться на вертикальных стойках.

 Арочный козырек из поликарбоната

Этот тип отличается от предыдущих тем, что из него можно монтировать конструкции различной формы. Наиболее распространенной является форма в виде полукруга. Технология создания каркаса ничем не отличается от предыдущего типа, но тут вместо кронштейнов под углом используют изогнутый металлический профиль квадратного сечения размером 12 – 16мм.

После крепления и монтажа каркас козырька, очень аккуратно устанавливают лист поликарбоната, тут стоит учитывать, что материал хрупкий.

Из минусов этого решения можно отметить, что при граде или излишке снега поликарбонат может не расколоться.

Виды навесов

Козырьки могут устанавливаться не только над входными, но и над гаражными воротами, над дверями подъездов и частных домов. Независимо от места установки они зачастую имеют одинаковую форму при разных размерах. Объединяет их одно — характер выполняемых функций.

Вид навеса зависит от цели конструкции и фантазии мастера

В зависимости от формы навесы бывают:

• односкатные;
• двускатные;
• куполообразные;
• арочные;
• маркиза;
• вогнутые.

В качестве козырька на ворота чаще всего изготавливают арочные и двускатные конструкции. Остальные используются как защитные над входом в здание, над гаражными воротами, и для затенения — над окнами кафе и магазинов.

Забор наряду с фасадом дома является визитной карточкой домовладения.

Очень нелепо и вызывающе будет выглядеть кованый навес над деревянными воротами дома, покрытого шифером. Поэтому немаловажную роль играет материал кровли и ее конструкция.

Каркас навеса как правило изготавливается металлическим, реже — деревянным.

В наши дни деревянные навесы делают редко, отдавая предпочтение металлу

В качестве кровельного покрытия используется:

• металл;
• поликарбонат;
• стекло;
• металлочерепица;
• дерево;
• профлист.

На сегодняшний день самым популярным кровельным материалом является сотовый поликарбонат. Благодаря удачному сочетанию механических и оптических качеств он нашел широкое применение в строительстве в качестве светопрозрачного материала. Разнообразность его применения связана с уникальным комплексом свойств: прозрачность, прочность, гибкость, легкость, долговечность (при наличии ультрафиолетового слоя).

Изготовление козырька не составляет большой сложности и может быть выполнено самостоятельно при наличии слесарных инструментов и сварочного аппарата.

Изготовление гаражного навеса

Собственники гаражей, желающие сэкономить на данном элементе фасадной стены постройки, стараются сделать козырек над воротами гаража своими руками, не прибегая к помощи мастеров-монтажников. Однако, в этом случае возникает вопрос «как сделать козырек правильно»? Чтобы козырек над воротами гаража своими руками был надежным, необходимо знать несколько секретов технологии изготовления навесов подобного типа.

Выбор каркаса

Перед тем, как выполнить козырек (навес) на гараж своими руками, следует определиться с выбором материала для каркаса. Прочность и эксплуатационный срок козырька зависит, именно от правильности выбора материала под каркас.

Металлический каркас

Существует два варианта материалов, распространенных для изготовления каркаса:

• Стальная профилированная труба. Наилучший вариант – квадратное сечение в поперечине. Это дает возможность сделать конструкцию более жесткой, а также надежно закрепить ее к поверхности гаражной стены.
• Деревянный брусок. Вариант материала менее надежен, в смысле сроков эксплуатации, так как древесина подвергается гниению от воздействия погодных осадков. Если все же выбраны деревянные бруски, то целесообразно применять листвяжный материал. Такие бруски имеют высокую структурную плотность, а значит, прослужат несколько десятилетий.

Деревянный каркас козырька

Выбор кровельного материала

Исходя из финансовых затрат, предпочтительнее иметь поликарбонат. Кроме того, с ним легче работать, если монтаж выполняется «в одного». Листы без проблем рассекаются на нужные размеры посредством простого ножа, а благодаря весу материала, разместить поликарбонат на каркасе для закрепления сможет хозяин гаража сам, без дополнительной помощи.

Сборка каркаса

Конструкция односкатного козырька наиболее проста в изготовлении, поэтому ее предпочитают собственники гаражей, решившиеся сделать навес собственноручно. Каркаса состоит из нескольких треуголных элементов. Каждый элемент две взаимоперпендикулярные стороны, и одну под углом. Именно к этой стороне будет закрепляться кровельный материал.

Конструкция односкатного козырька

Если предполагается сборка каркаса на основе профильной трубы, то необходимо иметь сварочный аппарат, либо обратиться за помощью к услугам сварщика. При неимении таких возможностей, лучше собирать каркас посредством листвяжных брусков. Для этого используются саморезы и специальные стальные уголки, позволяющие прихватывать отдельные бруски, собирая их в единый каркас.

Для работ по сборке козырькового каркаса, а также последующего закрепления кровли, следует иметь шуруповерт. При отсутствии своего инструмента, целесообразно одолжить шуруповерт у соседей по гаражу. Это облегчит и ускорит процесс изготовления навеса.

Монтаж поликарбоната

После сборки несущей конструкции, наступает время устройства на каркасе защитного материала. Для фиксации поликарбоната продаются саморезы со специальной резиновой прокладкой и прижимной шайбой. Такие крепления не позволяют проникнуть осадкам сквозь сквозные отверстия в поликарбонате.

Монтаж поликарбоната

Установка козырька

Выбор креплений для установки гаражного навеса зависит от материала стены. Для деревянной стены следует применять саморезы с диаметром от 5 мм. Для кирпичной кладки используются дюбель-гвозди того же диаметра. Длина креплений должна составлять не менее 70 мм для профильной трубы с сечением 20*20 мм, для деревянных брусков с сечением 50*50 мм – порядка 100 мм.

Какие ворота лучше установить на даче?

Выбор ворот для дачи зависит от нескольких факторов, таких как место установки, размеры, цель использования и стиль.

1. Распашные ворота: это самый популярный тип ворот для дачи. Они экономичны и легко устанавливаются.

2. Секционные ворота: это оптимальный выбор для более крупных дачных участков. Они занимают меньше места, чем распашные ворота, и предлагают более высокую защиту.

3. Откатные ворота: это хороший выбор для мест с ограниченным пространством. Они удобны для управления и обеспечивают хорошую защиту.

Рекомендуется уточнять эту информацию у производителя или у поставщика материалов, а также проконсультироваться с профессиональным монтажником, чтобы выбрать наиболее подходящ

Если говорить о выборе ворот для дачи, то следует учитывать несколько важных факторов:

Материал: выбор материала зависит от того, насколько важен внешний вид ворот и какая цена вас устраивает

Наиболее распространенные материалы — это металл, дерево или пластик.

Размеры: важно выбрать ворота, которые будут подходящими для вашего входа или проезда.

Тип открывания: существует несколько разных типов открывания, включая вращающиеся, распашные и секционные ворота.

Безопасность: выбирайте ворота с системой блокировки, которая будет обеспечивать безопасность вашей дачи.. В целом, выбор ворот для дачи зависит от ваших индивидуальных потребностей и предпочтений

В целом, выбор ворот для дачи зависит от ваших индивидуальных потребностей и предпочтений.

Устройство и схема работы складных ворот для гаража

Система ворот с механизмом подъема (щитовых) представляет собой простое механическое устройство. Основными структурными компонентами, несущими нагрузку, являются рама, направляющие и рычажно-пружинный механизм, который перемещает ворота.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

Правильное крепление петли

Стандартные способы установки петель – при помощи гаек или винтов. Во время монтажа требуется соблюдать максимальную точность. Если установка пройдет неправильно, в дальнейшем створки начнет вести, а сами петли могут деформироваться, что приведет к сложности их открытия.

Для того чтобы избежать такой ситуации, необходимо соблюсти ряд советов:

Когда свариваются прямые петли, их стоит сначала приварить к створкам – все процедуры выполняются на земле. После этого изготавливается подложка в половину петли под ее нижнюю часть. При креплении петли на колонну круглой формы петли сначала выпускают наружу на 5 мм

В случае с прямоугольной опорой варить необходимо заподлицо. Как только петли будут прихвачены, их следует выставить бруском, приложенным вдоль петель. Варить нужно мелкими прихватками

Петли следует осторожно проверять на свободу открывания/закрывания. Стоит помнить о том, что сварочный шов выполняется с нижней части

Открываются ворота только после полного остывания петель.

Внимание! Во время выполнения сварочных работ следует предотвратить протекание электротока сквозь коронку подшипника

Сборка конструкции

Чтобы изготовить козырек для гаража своими руками, следует подготовить:

• листы оцинкованной стали;
• стальной уголок сортаментом от 40 до 50 мм;
• сварочный инвертор мощностью 220В;
• ножовка;
• строительный уровень;
• рулетка;
• шуруповерт, электрическая или ручная дрель;
• резаки с удлиненными трубками;
• средства защиты лица глаз и рук (маска, рукавицы);
• нержавеющие шурупы, анкера;
• гвозди, саморезы для кровли;
• термошайбы.

Порядок выполнения работ:

• нарезаем металлический профиль нужной длины;
• свариваем металлический каркас, состоящий из пристенной балки, стропил и подкосов;
• при необходимости формируем деревянную обрешетку;
• при помощи анкеров и нержавеющих шурупов крепим каркас над воротами гаража;
• укладываем обрешетку на стропильную систему;
• сверху на каркасе фиксируем гвоздями, саморезами или термошайбами оцинкованный профнастил.

Козырек над гаражом следует монтировать таким образом, чтобы при дожде вода отводилась в стороны, а не стекала прямым потоком с торца. Реализовать это можно несколькими способами:

• соорудить линейный водоотвод (желоб) из оцинкованной стали или алюминия;
• загнуть край навеса плоскогубцами, сформировав желобок для стекания воды;
• установить каркас под углом 15? и накрыть навес профильным листом таким образом, чтобы желоба профлиста были поперечны фасаду постройки.

В некоторых гаражных кооперативах по верху внешней стены над воротами пущена электропроводка. Если высота постройки не позволяет закрепить козырек выше линии проводов, устанавливать и собирать основные элементы фермы следует по частям, пропуская пристенную металлическую балку под ними.
