Монтаж мауэрлата к стене – как правильно? Крепление стропил и установка к пеноблоку, кирпичной стене, газобетону, керамзитным блокам и другим: Пошагово

Варианты крепления для крыш небольшого размера

Крепление мауэрлата к стене с помощью шпилек.

Принято считать, что если дом имеет небольшую площадь, то стропила можно монтировать прямиком к балкам перекрытия, без предварительного крепления мауэрлата

Важно учитывать тот факт, что в точках опоры образуется большая напряженность. Мауэрлат же позволяет эту напряженность максимально равномерно распределить по поверхности

Помимо этого, кровля имеет достаточно высокую парусность. Устройство же мауэрлата и соблюдение всех прочих важных требований позволит избежать сдвигания крыши при мощном ветре.

Иногда в подобных ситуациях используются стропила, соединяющиеся с вбитой в кладку арматурой путем проволочной скрутки. Благодаря им и осуществляется непосредственный прижим мауэрлата к стене. Но подобное решение рекомендуется использовать лишь в тех ситуациях, когда невозможно применить ни один из других существующих методов.

Традиционное крепление с применением проволоки выполняется так. Сначала нужно расположить середину кусков проволоки в кладке за 4 или 5 рядов до ее завершения на расстоянии в 60-65 см. Приподнимите вверх концы проволоки длиной 25-30 см. В случае если наружная штукатурка дома не предполагается, спрячьте внешнюю часть проволоки в раствор. Подождите, пока раствор станет достаточно прочным, и скрутите концы проволоки поверх деревянного бруса, плотно притянув его к стене.

В разного рода небольших строениях удобно крепить систему с устройством деревянных пробок. Наиболее оптимально использовать пробку размером с кирпич. Материал предварительно обрабатывается антисептическим средством и оборачивается толем. Пробки закладываются на расстоянии в 50-70 см друг от друга непосредственно под мауэрлатом или немного ниже. Элементы соединяются при помощи металлических скоб.

Способы крепления

Крепление мауэрлата к газобетону выполнить намного сложнее, чем к кирпичной стене. Как правило, это изделие укладывается на расстоянии 50 мм от наружного края стены. Для крепления мауэрлата могут использоваться следующие крепёжные элементы:

• стальная проволока;
• анкерный крепеж, вмонтированный в кладку;
• специальные химические анкера;
• стальные шпильки.

После установки бруса стропильная нога притягивается к стене при помощи скрутки, выполненной из скрученной металлической проволоки диаметром 3 мм. Для фиксации проволоки ниже бруса на 6 см монтируется стальной коротыш. Вместо него фиксацию проволоки можно выполнить к плитам перекрытия. При монтаже сложной крыши рекомендуют обязательно выполнять армированный железобетонный пояс, который позволит придать зданию дополнительную жёсткость и более равномерно распределить нагрузку от кровли на стены дома.

Крепление мауэрлата к кирпичной стене

Стены из кирпича имеют довольно высокую вертикальную прочность, но, что касается боковых нагрузок, то данный показатель отличается низким значением. Стропильная же система как раз оказывает огромное распирающее усилие, что в итоге может привести к разрушению части стены. Перераспределить нагрузку помогают правильно смонтированные мауэрлатные балки. При этом крепление мауэрлата производится ближе к внутренней части стены, разгружая внешний декоративный край. Создать жесткую связь со стенами можно при помощи 4 основных методов.

1. Армопояс. Такая конструкция представляет собой железобетонный слой по периметру каждой стены. Армированный пояс считается идеальным для построек более двух этажей, где нагрузка на стены максимально велика. Чтобы выполнить заливку армопояса, необходимо установить опалубку, внутри которой монтируется конструкция из арматуры либо прочной проволоки, а также привариваются к арматуре специальные анкерные болты. Далее производится заливка качественного раствора бетона. Именно на анкера будет фиксироваться брус, после застывания бетонного слоя. Армопояс считается самым надежным методом монтажа мауэрлата, однако, это и один из наиболее трудоемких процессов.

Видео по теме:

2. Проволока. Этот вариант считается классическим и успешно применяется уже многие десятилетия. Суть метода в том, что на 4-6 ряду от верхнего ряда на одинаковом расстоянии, примерно каждые 50-70 см, укладывается проволока, концы которой оставляют свободно свисать по бокам кладки. Для этих целей лучше всего подходит стальное изделие, диаметр которого 5-6 мм, причем оптимально использовать скрученные между собой несколько отрезков проволоки для максимальной надежности. Далее продолжается укладка рядов из кирпичей, а когда стена завершена, производится крепление мауэрлата проволокой, то есть брус прочно обвязывается оставленными концами.

3. Шпильки. Фиксация в этом случае производится на металлические болты, имеющие г-образную форму. Один конец изделий следует качественно вмуровать в стену, как минимум на 3 ряда кладки, то есть примерно 45 см, а на второй произвести крепление мауэрлатной балки. При этом шпилька должна иметь общую высоту на 3 см больше мауэрлатной обвязки. Чтобы закрепить мауэрлат необходимо просверлить отверстия, диаметр которых будет соответствовать сечению шпилек. То есть брус нанизывается на шпильке, после чего закручивается гайка и прижимает бурс к стене. Шпильки под мауэрлат берут с таким расчетом, чтобы их количество совпадало с количеством стропильных ног.

Видео по теме:

4. Скобы. Этот вариант предполагает, что во 2-3 ряду от конца кладки будет располагаться вместо кирпичей бруски равные им по размеру. В дальнейшем к деревянным элементам будет крепится мауэрлат при помощи прочных металлических скоб.

Это основные варианты крепления мауэрлата к стене

Вне зависимости от того, какой способ будет выбран, важно выполнить фиксацию максимально качественно. Ведь от этого зависит как долговечность постройки, так и ее безопасность

Крепление мауэрлата без армопояса

Монтаж

Установка мауэрлата считается обязательной для строений, несущие конструкции которых возводятся из мелкоразмерных деталей: кирпича, бетонных и газобетонных блоков, природного и искусственного (керамического) камня. Монтаж ведут непосредственно на стену или на армопояс.

Установка на армопояс

Армированный сейсмопояс или армопояс – ленточная монолитная бетонная конструкция, которая укладывается по всей верхней части стеновых несущих конструкций здания для придания монолитности. Чаще всего используется на стенах из бетонных или газобетонных блоков, на кирпичной кладке заливается крайне редко.

При организации армопояса крепеж для монтажа мауэрлата закладывают на этапе укладки арматуры. В качестве крепежных элементов используют анкеры диаметром 12-14 мм, длина которых должна быть на 30-40 мм больше, чем суммарная высота армопояса и мауэрлата.

Точки крепежа закладывают на расстоянии, равном шагу между стропилами, обязательно смещают расположение точек на половину этого шага.

Работы ведут в следующем порядке:

1. Монтируют опалубку и укладывают армирующий каркас.

2. К его деталям привязывают или приваривают анкеры.

3. Выполняют заливку и трамбовку бетонной смеси. При этом контролируют отклонение анкеров от вертикали отвесом или уровнем.

4. На 7-8 день снимают опалубку. Монтаж мауэрлата рекомендуется начинать не ранее 28 дней после заливки, после набора бетоном марочной прочности.

5. Укладывают гидроизоляционный слой.

6. Размечают на брусе/профиле точки крепления, высверливают сквозные отверстия диаметром на 1-2 мм больше диаметра анкеров.

7. Монтируют мауэрлат, крепят его гайками с широкой шайбой.

Использование гидроизоляционного слоя между бетонным армопоясом и деревянным или металлическим мауэрлатом обязательно! В противном случае из-за разницы в теплопроводности материалов в зоне контакта неизбежно образование конденсата и, соответственно, коррозия металла или гниение древесины мауэрлата.

Укладка на кирпичную стену

Для монтажа мауэрлата на кирпичную стену используют несколько способов.

Установка на анкеры

Этот способ практически не отличается от монтажа на армированный бетонный пояс. Анкеры вмуровываются в кирпичную кладку на уровне 3-4 ряда от верхнего края стены.

Используют, как правило, Г-образные шпильки, их короткий конец обязательно закладывают под кирпич. Во время укладки рядов контролируют отклонение шпильки от вертикали.

Укладку мауэрлата проводят после высыхания кладочного раствора. Для этого высверливают сквозные отверстия чуть больше диаметра шпилек, усаживают брус или профиль и притягивают гайками с широкой шайбой. Между стеной и мауэрлатом обязательно прокладывают слой гидроизоляционного материала.

Крепление проволокой

Вместо анкеров для монтажа мауэрлата можно использовать стальную проволоку. Ее, как и анкеры, закладывают под третий-четвертый ряд кирпича от верхнего среза стены так, чтобы концы проволоки оставались и с наружной, и с внутренней стороны. Длина их должна быть больше суммарной высоты кирпичной кладки (3-4 кирпича) и мауэрлата.

После полного высыхания кладочного раствора укладывают мауэрлат, обвязывают его проволокой, скручивают концы и плотно утягивают. Гидроизоляционный слой между стеной и брусом также обязателен.

Нередко используют альтернативный способ крепления поволокой. В стену горизонтально закладывают шпильки на уровне 4-6 рядов кирпича от уровня монтажа мауэрлата. После высыхания раствора на шпильку накручивают проволоку (3-4 кольца) и зажимают ее гайкой с шайбой. Свободным концом притягивают к стене мауэрлат.

В этом случае зачастую обвязывают проволокой не сам брус, а стропильные ноги после крепления к нему.

Установка с деревянными пробками

Для крепления мауэрлата из деревянного бруса используют также деревянные пробки.

Их закладывают в:

Притягивают брус к пробкам гвоздями или, чаще, скобами. Обязательное условие – для пробок выбирается высококачественная сухая древесина с пропитками, предотвращающими гниение и поражение плесенью.

Аналогичным образом крепят мауэрлат на стенах из бревна или бруса. Кстати, монтировать его на таких несущих конструкциях не обязательно – его функции может выполнять верхний ряд. Необходимо только обеспечить его монолитность.

Эковата

Волокнистый материал на основе целлюлозы все шире используется для утепления крыш.

Данный утеплитель отличается:

• экологичностью;
• устойчивостью к возгоранию (за счет специальных добавок-антипиренов);
• небольшим весом (не утяжелит кровельный пирог);
• шумоизоляционными свойствами;
• стойкостью к повреждению грызунами, насекомыми и грибком (материал проходит обработку биозащитными составами).

Эковата подходит для утепления скатных крыш с любым кровельным покрытием, в первую очередь «шумным». К недостаткам следует отнести сложности монтажа и необходимость использовать специализированное оборудование. Материал задувается в специально подготовленные короба между стропил (сухой метод), либо напыляются на сплошную обрешетку, с внешней стороны которой (между теплоизолятором и кровельным покрытием) уложен гидроизоляционная мембрана.

Этапы и технология возведения крыши

Крыша возводится в несколько этапов, правильность выполнения каждого из них имеет огромное значение для конечного результата, поэтому к их реализации следует подойти максимально ответственно. Процесс начинается с расчетов, он позволяет определить количество необходимого материала и сформировать дальнейший план действий.

Необходимые расчеты

Несущая система должна обладать повышенными техническими характеристиками для обеспечения высокой прочности и надежности. Помимо оптимального метода крепления, необходимо правильно выбрать шаг размещения стропильных ног. Данный параметр зависит от габаритов стропил, а точнее от сечения и расстояния между опорными точками, конструктивных особенностей крыши.

Подготовка материала к монтажу

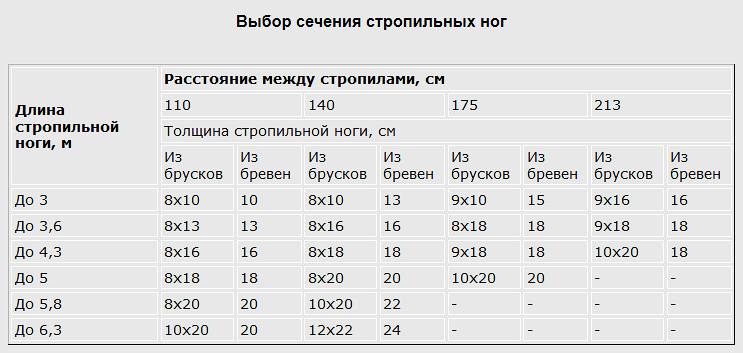

Этап заключается в подготовке стропил нужного размера и разметке шага на основании. Длина конструктивных элементов зависит от разновидности кровли и варьируется в пределах от 60 до 200 см

Важной и сложной задачей является определение правильного угла наклона

Проверка надежности мауэрлата

При создании опорной системы для закрепления кровли необходимо обеспечить высокую надежность фиксации брусьев. После установки каждого крепежного элемента нужно проверять качество соединения. Для этого следует приложить усилие к мауэрлату и стропилам. Если система будет двигаться, люфтить или прогибаться, то качество конструкции на низком уровне. В этом случае заменяют крепежные элементы и дополняют систему опорными элементами.

Крепление стропил к мауэрлату: немного «матчасти»

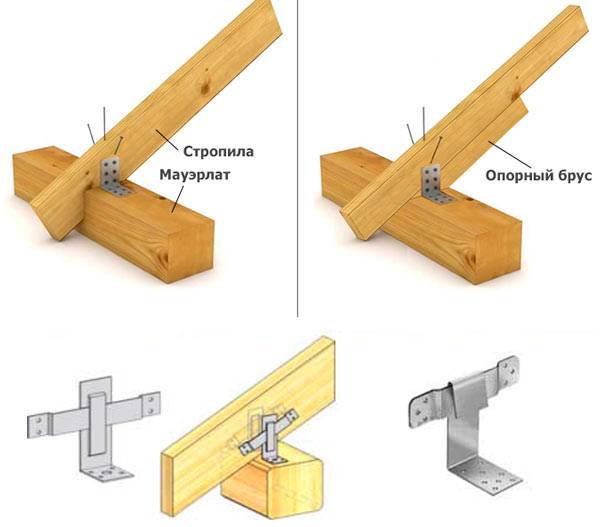

Для начала, предлагаем рассмотреть иллюстрацию, на которой показаны два вида стропильных систем:

Место крепления стропильной ноги с основой называется опорным узлом. Таких узлов в системе много, но мы коснемся подробно именно нижних креплений рамы со стропилами. Мауэрлат и стропильные ноги практически всегда изготавливаются из древесины, реже – из металла. Дерево использовать выгоднее и удобней, так как этот материал легок по весу, прост в монтаже и долговечен при правильной установке и эксплуатации.

Виды опорных узлов по уровню жесткости

Опорные узлы — места, в которых стропила крепится к элементам крыши:

В случае железных соединений, узлы являются неподвижными, жесткими (сварка или болты). Дерево – материал более мягкий и динамичный, который может набухать, рассыхаться и деформироваться. В связи с этим, специалисты рекомендуют выполнять опорные узлы с поправкой на возможные изменения формы древесины. Такие узлы могут иметь разную степень подвижности:

• Узел нулевой подвижности – жесткое крепление уголками с обеих сторон, при котором крепление стропила к мауэрлату остается неподвижным.
• Соединение первой степени подвижности – балка может вращаться по кругу.
• Соединение второй степени подвижности – круговое вращение со смещением, предусматривается установление специальных ползунов или салазок.
• Подвижное соединение третьей степени – возможность горизонтального, вертикального и кругового движения.

Для любого узла, будь он подвижный, либо нет, следует применять, как минимум, два вида фиксации. Например, зарубленные планки дополнительно фиксируются изнутри с помощью опорного бруса, а динамичные соединения укрепляются болтами и специальными стальными уголками.

Установка прогона

Крыша односкатная имеет исключительно коньковый прогон, в более серьезных конструкциях монтируют боковые дополнительные прогоны. В первом случае установку производят на вертикальные опоры, закрепленные вспомогательными приспособлениями. Из обрезной доски (5 см) изготавливаются распорные элементы и устанавливаются между стойками. Конец распорки закрепляется внизу стойки, а другой край прибивается сверху. В итоге получается система повышенной жесткости из треугольников, распорная доска – это гипотенуза, а стойка и прогон – катеты.

Если стойки в высоту больше 2 метров, то для монтажа сооружают леса. Это облегчит процесс, ускорит работу и увеличит безопасность. Дополнительная польза: к лесам можно фиксировать несущие стойки и другие части кровли.

После создания прогона выполняют крепление стропил. Предварительно конструкцию собирают на земле, после чего собранной поднимают и монтируют. Этот метод целесообразно применять при наличии подъемного крана и бригады строителей.

Прогоны и стропильная система – важные элементы кровли, на создание которой уходит много времени и сил. Монтаж начинается с расчета и завершается проверкой надежности, а также отделочными работами. Задача рабочего – обеспечить максимальную надежность конструкции с максимальной устойчивостью к деформациям и повреждениям

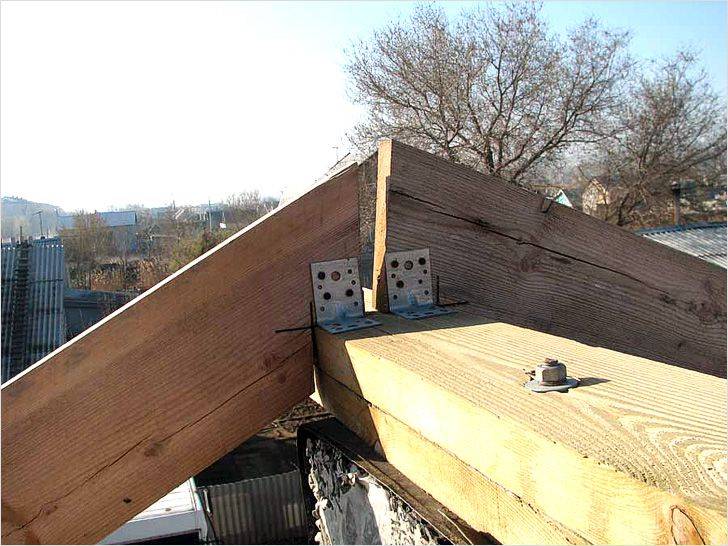

Важно использовать вспомогательные элементы, например, уголки для крепления стропил

Выбор сайдинга для отделочных работ

В настоящее время на рынке данный материал представлен тремя категориями:

• Металлический сайдинг. Отличительные особенности – хорошая прочность и сохранение эксплуатационных свойств даже при неблагоприятных химических внешних воздействиях.
• Виниловый сайдинг. Имеет хорошие эксплуатационные параметры и легко монтируется.
• Цокольный сайдинг. Является более толстым, чем аналоги, и потому идеально подходит для участков, которые подвергаются повышенному риску повреждения.

Для выбора материала можно воспользоваться сводными данными из таблицы:

Параметр	Тип сайдинга
Виниловый	Металлический	Деревянный
Экология	нет	нет	да
Эстетика	да	да	да
Дополнительная обработка	нет	нет	Покрытие краской и лаком
Срок эксплуатации (при правильном обслуживании)	30 лет	50 лет	40 лет
Пожароопасность	Плавится, не горит	Не плавится, не горит	Горит
Реакция на воздействие высоких температур	Увеличение хрупкости при низких температурах	Практически отсутствует	Практически отсутствует

Необходим предварительный расчет сайдинга на дом, на основании которого можно будет выбрать оптимальное количество строительных материалов.

Методы крепления мауэрлата к стене: основные варианты монтажа

Рисунок 3. Методы крепления мауэрлата к стене

Перед монтажом мауэрлата, необходимо устроить для него гидроизоляцию. Хоть и существует огромное многообразие мастик, для этого подойдет обычный листовой рубероид, который можно уложить прямо на поверхность монтажа, а также обернуть им сам мауэрлат, закрепив материал степлером.

Рисунок 4. Мауэрлат для крыши: устройство гидроизоляционного слоя

Крепление балки мауэрлата к стене может быть абсолютно разным, единственное требование – жесткость крепежа. Это может быть обвязка проволокой, заложенной при кладке в стену, или фиксация балки скобой, прибитой к заранее оставленным в кладке брускам, так же можно высверлить в отверстия в балке и стене, в которые забивается арматура с дальнейшим загибом.

Но наиболее надежны два варианта крепления мауэрлата к стене :

• первый – просверлить отверстия в брусе и кладке, забить в отверстие анкерные шпильки и зафиксировать гайкой с шайбой (без устройства армпояса);
• второй – монтаж мауэрлата на заранее оставленные в кладке анкера (с использованием армпояса).

Оба варианта по своему трудоемки, зато вероятность «скольжения» бруса практически равна нолю. Шаг крепления мауэрлата к стене не менее 1м. Глубина отверстия – не меньше 200мм в толще кладки. Диаметр забиваемого анкера должен быть от 10мм.

Мауэрлат для крыши – это фундамент, на которую действует огромное количество нагрузок: ветровая, снеговая, нагрузка самой кровельной системы от воздействия этих факторов. Но все это компенсирует надежно и прочно установленный мауэрлат. Не стоит пренебрегать основными вышеизложенными правилами при его установке и комфорт в вашем доме будет обеспечен на долгие годы.

Мауэрлатом (от немецкого слова Mauerlatte) называют систему брусьев, которые крепятся к внешней поверхности перекрытия дома по всему его периметру. Они воспринимают всю нагрузку от подстропильных конструкций и кровли, и поэтому фактически определяют прочность крыши.

Из каких материалов его можно сделать

Конструкцию зачастую изготавливают из дерева, для этого используют деревянный брус или доски, скрепленные между собой. Нередко применяется стальной профиль. Выбор зависит от веса кровли.

Деревянный брус

Брус подкладывают под стропильные балки вдоль периметра крыши. При таком расположении нагрузка равномерно распределяется на каждую точку стен дома. На брусе не должно быть сучков, а если они есть, то их размер не должен превышать 2/3 толщины деревянного изделия. При обустройстве мауэрлата сучки будут мешать основной конструкции, поэтому их лучше избегать. Если на брусе имеется много сучков, то в местах их образования может произойти разлом.

Доски, скрепленные между собой

При каркасном строительстве, когда крыша имеет небольшой вес, могут использоваться доски, скрепленные между собой. Такая конструкция не подойдет для тяжелой конструкции — доски не выдержат высокую нагрузку. Этот материал подойдет для кровли без утеплителя и дополнительных элементов, увеличивающих вес. Доски крепятся по периметру здания. Для мауэрлата желательно брать прочный материал, который не растрескается при эксплуатации и воздействии внешних факторов.

Стальной профиль

Вместо деревянных изделий нередко применяют стальные конструкции. Такой материал более долговечен, так как способен выдержать повышенные нагрузки. Стальной профиль представлен квадратным сечением или круглыми металлическими трубами. Использование стали в качестве опоры для кровли подразумевает наличие металлической обвязки по периметру наружных стен. Устройство подходит для двускатной крыши, при этом брусья также могут быть задействованы. Обвязка закрепляется с наружной стороны деревянного пояса.

Виды конструкций односкатной кровли

Рассмотрим плюсы и минусы односкатной крыши.

Виды конструкций односкатной кровли

Односкатная крыша своими руками: все плюсы

Для того чтобы убедиться в выборе в пользу односкатной крыши, стоит оценить какие будут получены положительные стороны и свести к минимуму влияние недостатков. К плюсам следует отнести следующие критерии:

• Экономия в плане финансовых затрат не только на стройматериалы, а и на укрепление стен для повышения их устойчивости к нагрузке крыши (сжимающим и растягивающим напряжениям).
• Простота проектирования позволит даже домашнему мастеру возводить кровли такого типа.
• Возможность проектирования мансарды с панорамным видом.
• Пониженная парусность, при выборе правильного расположения наклона ската.
• Отличная обслуживаемость, благодаря простой конструкции стропильной системы и обрешётки.
• Можно применять любые кровельные материалы при выборе правильных углов наклона.

Возвести односкатную конструкцию по силам даже неопытному мастеру

Некоторые недостатки односкатной кровли

Построенная односкатная крыша своими руками имеет также и ряд недостатков:

• не выдерживает значительных нагрузок при сильных снегопадах необходимо дополнительное укрепление стропил и обрешётки,
• имеет не совсем эстетично-дизайнерский вид,
• а также плохо удерживает кровельный материал при очень сильных порывах ветра со стороны, противоположной углу наклона ската (необходимо дополнительное крепление конька).

Как превратить недостатки в достоинства

По существу, для опытных проектировщиков эти минусы являются не столь существенными и при возможности их легко можно превратить в достоинства. Например, чтобы сильный порыв ветра не сорвал кровлю, если обстоятельства позволяют, можно насадить на участке деревья. Если это пристройка к основному зданию, то с ветром вообще проблем не возникнет.

Если вы решили строить односкатную крышу, то в первую очередь необходимо произвести расчеты

Важно убедиться в их верности, воочию увидев предполагаемый результат на чертеже. Только после этого может получиться именно та вариация, которая идеально подойдет для установленного строения и его жильцов

От внутреннего пролёта между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется

Перед выполнением чертежа нужно определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату.. От этого решения будет зависеть угол наклона ската и высота возводимого фронтона

От внутреннего пролёта между стенами будет зависеть, насколько должны быть укреплены стропила, и какое количество балок потребуется. Перед выполнением чертежа нужно определиться с тем, планируется ли в чердачном помещении устраивать жилую комнату.. От этого решения будет зависеть угол наклона ската и высота возводимого фронтона.

Также угол будет зависеть и от того, насколько необходимо вынести козырек крыши впереди и сзади строения. В случае пристройки веранды или террасы,помимо прочего нужно определиться с расположением. Поскольку впереди или сзади дома крыша может накрывать и ее. Данные выше факторы непосредственно влияют и на длину стропил, а общая длина здания — на их количество.

Способы крепления мауэрлата к кирпичной стене

Мауэрлат – это элемент кровельной системы, который выполняется в виде бревна и укладывается на наружные стены по всему периметру здания. Изготавливается из дерева – преимущественно сосны, хотя могут использоваться и другие хвойные породы. Размеры могут быть следующими: 18х8 см, 15х10 см, 15х15 см.

Мауэрлат необходим для равномерного распределения нагрузки, передаваемой стропильной конструкцией на верхнюю часть стен. При креплении этого элемента соблюдается определенный отступ от наружного края, также снизу укладывается изоляционный материал (например, рубероид) – это предотвратит гниение дерева.

Предназначение

Мауэрлат — замкнутый деревянный прямоугольный элемент кровельной системы. Устанавливается на кирпичной кладке наружных несущих стен по периметру дома. Для кровельного пояса подходит брус из твердой крепкой древесины с низким уровнем влажности. Дерево можно заменить железными швеллерами

Важно правильно подобрать ширину опорного пояса, чтобы не было большой нагрузки на несущие элементы. Функции основания:

• увеличение уровня прочности крыши;
• обеспечение устойчивости конструкции к переменным нагрузкам;
• фиксация кровельных опорных элементов;
• увеличение уровня жесткости конструкции;
• предотвращение деформации кладки.

Как выбрать способ крепления к стене и форму конструкции

Для каркасных и панельных домов, а также зданий из легкого бетона или облегченного кирпича лучшим вариантом является непрерывный мауэрлат по всем стенам. На массивных конструкциях основа под стропила монтируется заподлицо по отношению к внутренности стены. В качестве наружного ограждения выступает кирпичная кладка. Процедура может осуществляться куском бревна или бруса длиной не менее 50 см. Подобные отрезки подкладываются под каждую из стропильных ног.

Постройки с незначительной площадью кровли обычно оснащаются конструкцией наподобие жесткой рамы. Для сращивания брусьев применяется прямой замок, где в качестве крепежей выступают гвозди и болты. Далее раму необходимо зафиксировать на пробки при помощи скоб. Пробки изготовляются из заранее пропитанной антисептиками древесины. Установка пробок осуществляется путем встраивания в кладку. Рама мауэрлата и кирпичная кладка прокладывается слоем гидроизоляции. Для этого подойдет обычный двухслойный рубероид.

Для крыш площадью более 250 м2 рекомендуется выбирать другой способ крепления. Чаще всего речь идет об предварительной укладке поверх стены бетонной подушки. В процессе застывания бетона в него вмуровывают стальные резьбовые стержни: их необходимо установить строго вертикально. Длина этих вставок должна превосходить толщину мауэрлата на 30-40 мм. Расстояние между шпильками мауэрлата — примерно 2 м. Изделия предварительно оснащаются отверстиями, в которые продеваются стержни. Для изготовления стержней можно применить арматуру нужной длины: все, что потребуется в данном случае – сварить их с болтами с отрезанными головками.

Концы арматуры, выступающие над брусом, можно попросту загнуть. Также можно провести крепление мауэрлата к армопоясу анкерами. В каждом конкретном случае разрешается действовать так, как будет лучше всего для прочности крепления. Для надежности посадки стержней в бетон их по низу оснащают приваренными пластинами. Как результат, стержни не будут уходить даже во время значительного ветра. Крыши площадью до 200 м2 особо не нуждаются в креплении мауэрлата к бетону: достаточно будет замурованной в кладку арматуры в 3-4 верхних рядах. При этом шаг прутков и стропилин не должны совпадать.

Способы крепления мауэрлата

Вариант крепления выбирается в зависимости от предполагаемой нагрузки на стены. Но даже без их расчёта можно уверенно заявить, что практически все способы подходят для строительства небольшого жилого частного дома.

Крепление к армопоясу

Создание армопояса по кирпичной стене с установленными в монолитном массиве анкерами для крепления мауэрлата, — идеальный вариант.

Устройство армопояса предполагает:

• монтаж и демонтаж опалубки;
• армирование;
• заливка бетона;
• установка анкеров.

После чего поверхность укрывается гидроизоляционным материалом, а сверху, на выступающие из бетона анкера насаживается деревянный мауэрлат. Весь процесс требует значительных трудозатрат, стоимость материала высокая, — для частного жилого дома этот вариант почти всегда неприемлем.

Кирпичная стена прочна сама по себе, поэтому армопояс не выполняет никаких иных функциональных задач, кроме основания для надёжного крепления мауэрлата.

Целесообразность возведения армопояса возникает лишь при строительстве высотных зданий большой площади.

Крепление на шпильки

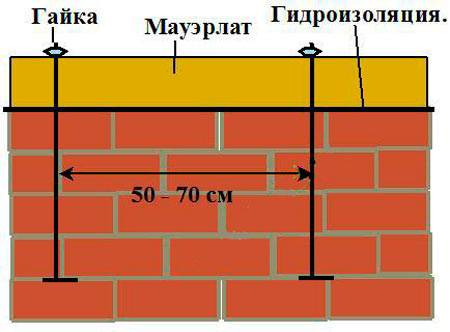

Метод, похожий на установку анкеров в армопоясе, — закладка вертикальных шпилек с резьбой в кирпичную кладку:

• Глубина заложения шпилек – не менее 3-х рядов кирпича.
• Далее сверху монтируется гидроизоляция, которую шпильки просто протыкают.
• Затем сверху укладывается брус мауэрлата с просверленными отверстиями под закладные детали.
• Монтаж заканчивается плотным притягиванием мауэрлата к стене с помощью гаек с шайбами.

Количество закладных шпилек, – не менее общего числа стропильных ног. Устанавливаются закладные по центру расстояния между стропилами.

Крепление скобами

Крепление скобами требует заложения в кладку деревянных пробок. Они выпиливаются по размеру кирпича, располагаются в кладке на втором либо третьем ряду от верха. Лучший вариант размещения пробок, — под стропильными ногами, для дополнительной компенсации деформирующих нагрузок на стену.

Скоба из металла одним концом плотно загоняется в пробку, другим – в мауэрлат.

Деревянные детали обязательно пропитываются антисептиком.

Крепление проволокой

Недорогой, простой, традиционный метод крепления проволокой, — самый эффективный. Так раньше крепились верхние брёвна в избах к стропильной системе, причём вместо дорогой проволоки использовались просмолённые канаты из натуральных волокон. Сейчас ситуация с ценами несколько иная, — проволока считается недорогим материалом.

Крепление выполняется следующим образом:

• в кладку на 3-7 ряда ниже верха заводится проволока;
• минимальная толщина материала 6 мм, если используется более тонкая, – то скручивается вдвое, втрое;
• длина закладываемого отрезка выбирается так, чтобы его свободные концы можно было скрутить, соединив стену и мауэрлат;
• проволока должна быть прочной и достаточно пластичной для скручивания.

Дополнительная функция проволоки: возможность соединения с плитами перекрытия.
