Простота монтажа откатных ворот позволяет любому сделать конструкцию своими руками: Смотрите Видео

Поэтапный монтаж откатных ворот

Только грамотное построение процесса даст результат в виде надежной и качественной конструкции.

Этапы:

• Возведение стоек;
• Подготовка фундаментной основы;
• Создание полотна;
• Установка ворот.

Рекомендуется соблюдать план работ, не отступая от него. Каждое действие стоит контролировать измерениями.

Установка столбов

Монтаж стоек – ответственный процесс, от которого зависит надежность установки всего сооружения. Их делают из бруса, металла, бетона или кирпича.

Специалисты советуют заливать бетоном стойки на глубине не меньше метра. А на территории, где грунтовые воды расположены сильно высоко, стоит создать общий фундамент под все компоненты конструкции.

Лучше всего в качестве стоек подходят стальные трубы. Улавливатели и поддерживающие элементы фиксируют сваркой.

При возведении кирпичных или каменных стоек, в стене делают закладные. Они представляют собой стальные площадки с соединенными прутками или проволокой.

Строительство фундамента

Размечают фундаментную основу опорной территории. Подготавливают котлован для заливки. От забора на расстоянии полуметра роют траншею. Сама фундаментная часть должна превышать длину противовеса примерно на 30 см.

Если планируют оснастить ворота автоматическим приводом, то на этапе рытья траншеи прокладывают проводку. Их оборачивают гофрированным кожухом из пластика.

Роль закладной исполняет швеллер. Его усиливают арматурным каркасом.

Этапы создания фундамента:

• Подготовка траншеи (метр-полтора);
• Нарезают стержни из арматуры: покороче и подлиннее. Первых делают больше, потому что потом их используют как перемычки;
• Длинные отрезки фиксируют к боковым сторонам швеллера. Сформируется конструкция, напоминающая скамейку с ножками;
• Прутки, лежащие друг напротив друга, скрепляют попарно;
• В яму устанавливают закладную, подгоняют швеллер;
• Монтируют опалубку и пояс из арматуры;
• Заливают цементным раствором, утрамбовывают.

Изготовление створки

Чтобы соорудить каркас применяют профильные трубы. Их сечение не меньше 50 на 50 мм. Чтобы створки не перекосило, создают специальную платформу с четкой горизонтальной поверхностью. Определяют широкую, ровную поверхность с едва заметными щелями. На ней раскладывают рейки или бруски. Уровень измеряют лазерным или строительным оборудованием.

Полотно сваривают снизу вверх.

Этапы:

• Создают наружную раму. Она исполняет роль главного каркаса полотна;
• К основанию крепят детали заполняющего каркаса. Он нужен для фиксации профлиста, а также каркас повышает жесткость конструкции;
• Сварочные швы шлифуют, а сами ворота грунтуют;
• Пульверизатором красят в 2-3 слоя;
• Воротное полотно обшивают профлистом, который закрепляют метизами.

Инструкция по сборке конструкции

Этапы сборки:

1. Размечают участок. Обозначают траекторию передвижения полотна вдоль направляющим;
2. Обозначают место, где будет установлена конструкция и передняя роликовая тележка. Соблюдается незамысловатый принцип – дальность расстояния между опорами влияет на уменьшение нагрузки на подшипники. Но, набор опорного механизма все же монтируют не по краю столба, которые ближе расположен к проезжей части. Расстояние составляет 15 см в сторону перемещения. Так делают, чтобы накатный ролик не выходил на проезжую часть;
3. Площадки для поддерживания роликов устанавливают в определенных точках. Фиксируют сварочным аппаратом. Только после этого монтируют роликовый механизм;
4. При установке полотно, направляющую наводят на роликовые детали. Контролируют грамотность монтажа, снимают полотно и тележки;
5. Подваривают пластины регулировки;
6. Монтируют обратно стойки и полотно, надежно сваривая конструкцию в закрытом виде;
7. Проверяют вертикальность положения строительным уровнем;
8. Накатной механизм монтируют во внутренней части направляющей. Потом его закрепляют метизами. Для большей надежности используют сварочное оборудование.
9. Сверху на полотне крепят роликовый ограничитель. Шину для поддерживания приваривают. Потом уже проверяют вертикальность расположения конструкции;
10. Устанавливают нижний улавливатель. Отмечают место его монтажа при запертом сооружении. Его скобу подводят под роликовый механизм, прижимая до абсолютного соприкосновения. Его фиксируют метизами, чтобы его состояние возможно было контролировать в будущем;
11. При запертой конструкции делают разметки в местах размещения верхнего улавливателя. Его прикрепляют к стойке.

По завершению монтажа регулируют роликовые механизмы, шины и улавливатели. Торцы направляющих оснащают заглушками, а стыки после сварки шлифуют и красят.

Калитка в откатных воротах

При желании в полотно можно встроить калитку. С одной стороны, это практично, поскольку не нужно каждый раз приводить в движение всю систему. К тому же при частом открывании оборудование может износиться раньше времени.

С другой стороны, возникают некоторые неудобства. Через довольно высокий порог сложно перенести коляску, велосипед, или вы просто можете споткнуться. В работе электропривода предусмотрен режим установки калиточного прохода, которым можно воспользоваться при необходимости.

Простое и функциональное решение — устройство калитки вне конструкции ворот на отдельных опорах. Тогда заходить и выходить можно будет беспрепятственно, а ресурс оборудования не расходуется.

Схема подключения датчиков безопасности к шлагбауму

Пример подключения сканеров к шлагбауму продемонстрируем на модели Professional 306.

Блок управления шлагбаума расположен внутри тумбы. Открываем дверцу и подключаем фотоэлементы к плате.

Фото ниже показывает узел с клеммами, которые отвечают за подключение датчиков безопасности.

Схема подключения ближнего (Приемник) и дальнего (Передатчик) фотоэлементов выглядит следующим образом:

Важно: Фотоэлементы подключаются после того, как другое воротное оборудование установлено и проверено в работе

При возникновении дополнительных вопросов по подключению фотоэлементов или иных аксессуаров можно обратиться за бесплатной консультацией к нашему инженеру.

Источник

Что понадобится для сооружения своими руками

Расчет прочности фурнитуры

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Ролики, которые устанавливаются сверху для поддержки полотна,

лучше приобретать стальные, толщиной не меньше 3 мм. Нижний направляющий рельс должен быть изготовлен из качественной стали (от 3,5 мм). Он не должен деформироваться и должен хорошо переносить ветры. Роликовая фурнитура принимает на себя всю весовую нагрузку конструкции ворот, поэтому приобретать лучше изделия из цементированной стали

Продавец может предложить роликовую фурнитуру из пластика, акцентируя внимание на том, что она снижает шумность ворот при эксплуатации. Здесь стоит иметь ввиду, что их через определенное время придется менять, поскольку данный материал не предназначен для высокой длительной нагрузки

Перед приобретением ролики следует осмотреть: смазки должно быть много – это обеспечит минимальный  уровень шума при эксплуатации и бесперебойную работу изделия.

Надежность и устойчивость откатных ворот обеспечивает поддерживающая скоба – минимальная толщина ее должна быть не меньше 4 миллиметров. Улавливатели служат фиксаторами створки при закрытых сдвижных воротах. Они должны быть металлическими, толщиной не меньше 5 мм.

Расчет веса

Вес у ворот из профнастила самый небольшой – около 200 кг. Каркас четырехметрового забора, изготовленный из квадратной металлической трубы (сечения 60/30 и 30/20 мм.), весит около 130 кг. Для откатного забора высотой 2 метра и длиной 4 метра окрашенного профнастила понадобится 8 кв.м., вес — 32 кг.

Если рассчитывать вес конструкции из листовой стали, то он будет зависеть от толщины листов: 8 кг/кв. м – 1 мм. лист и 16 кг/кв.м. – 2 мм. лист.

Минимальный вес стандартной направляющей 6 м для 4-метрового проема начинается от 35 кг. Варьируется он из-за различной толщины стенок балки. Направляющие с толстыми стенками (до 5 мм) устанавливают с заборами весом до 800 кг. А стандартные — для ворот 250-300 кг.

Внутренние и наружные рамы для забора той же ширины будут иметь приблизительный вес 28 и 65 кг соответственно.

Путем несложного расчета в итоге получается, что четырехметровая откатная конструкция будет весить: 32+35+28+65 кг= 160 кг. Прибавить к этому весу необходимо еще и автоматическое оснащение – его вес прописан в паспорте изделия. Ролики и фурнитуру  опускаем – общий их вес небольшой – он также указан в инструкциях к изделиям.

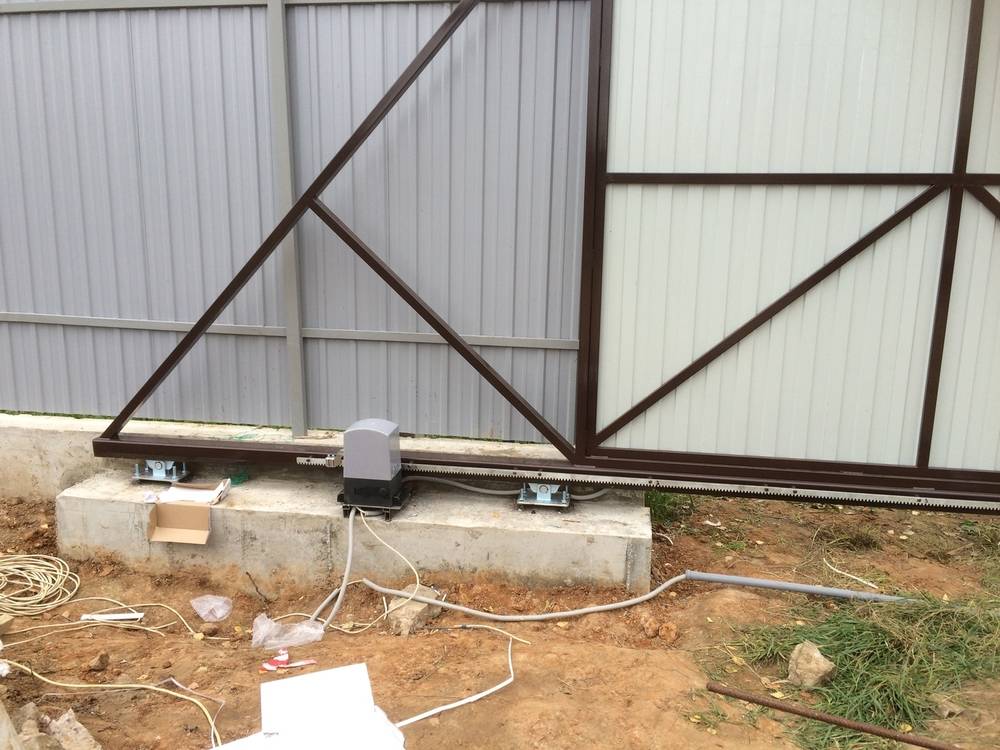

Как оснастить автоматикой

Оснащать конструкцию автоматическим механизмом можно только тогда, когда она легко и беспрепятственно перемещается.

Магазины продают автоматику только наборами. В ходе работ понадобятся те же самые инструменты, что и при монтаже конструкции.

Этапы:

• Рейку с зубчатой поверхностью прикладывают к трубе. Соединяют с шестеренкой привода, отмечая его месторасположение между роликовыми механизмами. При поднятии привода на некоторое расстояние, к закладной фиксируют стальную пластину;
• Сварочным аппаратом фиксируют основание автоматики к опорной площадке;
• Монтируют механизм;
• Открывают ворота, рейку фиксируют к направляющей. В длину она должна быть такой, чтобы в боковых положения образовывалось запасное расстояние до 10 см;
• На зубчатой рейке устанавливают концевики;
• Подсоединяют электричество;
• Монтируют фотоэлементы.

Нельзя напрочь забывать о безопасности. Рекомендуется на боковую стойку монтировать сигнальную лампочку. После ее установки, проверяют, правильно ли подсоединена проводка и приступают к подаче электропитания.

В роли привода для откатной конструкции может выступать шуруповерт или любой другой электрический двигатель, работающий с редуктором.

Возможность удаленного управления дает самая обычная, бюджетная сигнализация для машины.

Откатывающиеся ворота – не самый дешевый вариант, но можно сэкономить даже на них, если сделать их собственноручно, используя пошаговую инструкцию. Дистанционное управление – удобно, комфортно. А сама конструкция порадует надежностью и возможностью экономить свободное пространство.

Откатные ворота преимущества и недостатки

Откатные ворота обладают рядом ключевых преимуществ, которые делают их идеальным выбором для многих владельцев домов. Однако, как и любое другое решение, они имеют свои недостатки. Давайте рассмотрим преимущества и недостатки откатных ворот в следующей таблице:

Преимущества	Недостатки
Экономия пространства. ворота открываются вдоль забора, что позволяет оптимально использовать пространство.	Высокая стоимость. откатные ворота и их установка обычно стоят дороже, чем обычные ворота.
Надежность и долговечность. с правильной установкой и обслуживанием, откатные ворота могут служить долгие годы.	Сложность установки. установка откатных ворот требует специальных навыков и оборудования.
Универсальность. откатные ворота подходят для широкого спектра построек и стилей домов.	Не подходит для неровных участков. откатные ворота требуют ровной поверхности для нормальной работы.
Возможность автоматизации. откатные ворота легко автоматизировать, что добавляет удобства.	Необходимость в регулярном обслуживании. для сохранения работоспособности ворот требуется регулярное обслуживание.

Важно помнить, что ваши конкретные нужды и обстоятельства определяют, будут ли откатные ворота лучшим выбором для вас. Прежде чем принять решение, внимательно взвесьте все преимущества и недостатки

Установка подшипников для откатных ворот

Чтобы ворота можно было привести в движение во время открытия, необходимы встроенные подвижные подшипники. Для начала необходимо приготовить металлические треугольники – делаются отверстия на расстоянии 1 см от их углов.

Убедитесь, что треугольники равносторонние – измерьте стороны или углы. Через полученные проемы вставляются подшипники. Также требуется одно большое отверстие в самом центре фигуры.

После того, как было сделано несколько заготовок треугольников с подшипниками, их необходимо прикрепить к небольшой металлической трубе с длиной, которая равняется удвоенной створке.

В трубе создается круглое отверстие диаметром в 1,5 см, куда вставляются полученные треугольные заготовки. Подшипники должны находиться во внутренней части данной трубы.

Следующим элементом, которые добавляются к верхней части рамы откатных ворот, будет специальная ручка для открытия ворот.

Обзор марок применяемых для подключения автоматических ворот

ВВГ – подходит для питания электрического привода или блока управления автоматических ворот. Назначение ВВГ как раз в передачи и разделении электричества в стационарных механизмах при номинальном переменном напряжении 660 и 1000 В, с частотой переменного тока 50 Гц.. Прокладывать можно в сырых и сухих помещениях, в земле, на вертикальном и горизонтальном участке, при вибрации, но необходимо защищать кабель от механических повреждений. Однако ВВГ используют редко при подключении ворот, так как он не обладает достаточной гибкостью и его труднее протягивать в трубы с изгибами.

ПВС – наиболее часто используемая марка для ворот. Многие мастера подключают кабелем ПВС все элементы ворот: от привода до антенны, усиливающей сигнал пульта управления. Марка обладает достаточной гибкостью, её легче протягивать в трубы. Марка ПВС относится к соединительным проводам, применяется для подключения электромашин, бытовых приборов и инструмента при номинальном переменном напряжении до 380 В, при частоте 50 Гц. Токонесущая жила из меди, гибкая, изолирование и корпус из поливинилхлоридного пластика. Имеет стойкость к коррозийно-активным веществам, плесневым грибам, механическим воздействиям.

МКШ –монтажный кабель, отлично подходит для подключения фотоэлементов на воротах. используется для надежного подключения электроустройств на номинальное переменное напряжение до 500 В, при частоте до 400 Гц. Токонесущая жила из луженой проволочки из меди, изолирование и корпус из поливинилхлоридного пластика, в кабеле жилы закручены. Кабель устойчив к механическому воздействию и вибрации.

Также фотоэлементы можно подключить сигнальными домофонными марками кабеля типа КСПВ, ШВЭВ. Если этих марок нет, то фотоэлементы можно подключить обыxным ПВС кабелем.

RG58 – коаксиальный кабель для подключения антенны. Для улучшения сигнала работы пульта управления ворот используется антенна, которая подключается любым антенным кабелем.

Виды конструкций

Учитывая то, что консольная конструкция позволяет не только сделать наиболее приемлемые для установки и эксплуатации ворота, но и оснастить их устройством автоматического открытия, стоит рассматривать именно эту модель. Правда, при этом нужно упомянуть о недостатках других конструкций, чтобы убедиться в правильности выбора.

Подвесной тип позволяет сделать не одну панель створки, а оснастить ее двумя половинками, которые будут открываться в разные стороны. С другой стороны, сразу стоит учесть то, что въезд в усадьбу будет ограничен по высоте габаритами направляющей.

Конструктив

Кроме этого, стоит вспомнить и о том, что все равно придется применять опорные ролики и ограничители для нормального функционирования устройства. В условиях снежных и затяжных зим работа именно опорных роликов будет весьма проблематичной.

Такая же ситуация – и у опорных видов моделей: здесь нужно постоянно следить за состоянием направляющих, очищать их от попадания воды, очищать от льда и снега. В противном случае движение по направляющим будет невозможно.

Что касается консольной конструкции, то здесь даже без установки электрооборудования движение будет осуществляться нормально, без рывков и сбоев, а главное, ни снег, ни лед ей будут не страшны.

Говоря о моделях и конструкциях, стоит рассмотреть и модели, имеющие встроенную калитку. Это решение оптимально с точки зрения удобства: традиционная калитка в виде открывающейся двери, встроенная в рамку каркаса, не выходит за габариты общего полотна, что положительно сказывается на работоспособности системы. Такие варианты наглядно показаны на фото готовых работ.

На фото изображены красивые ворота.

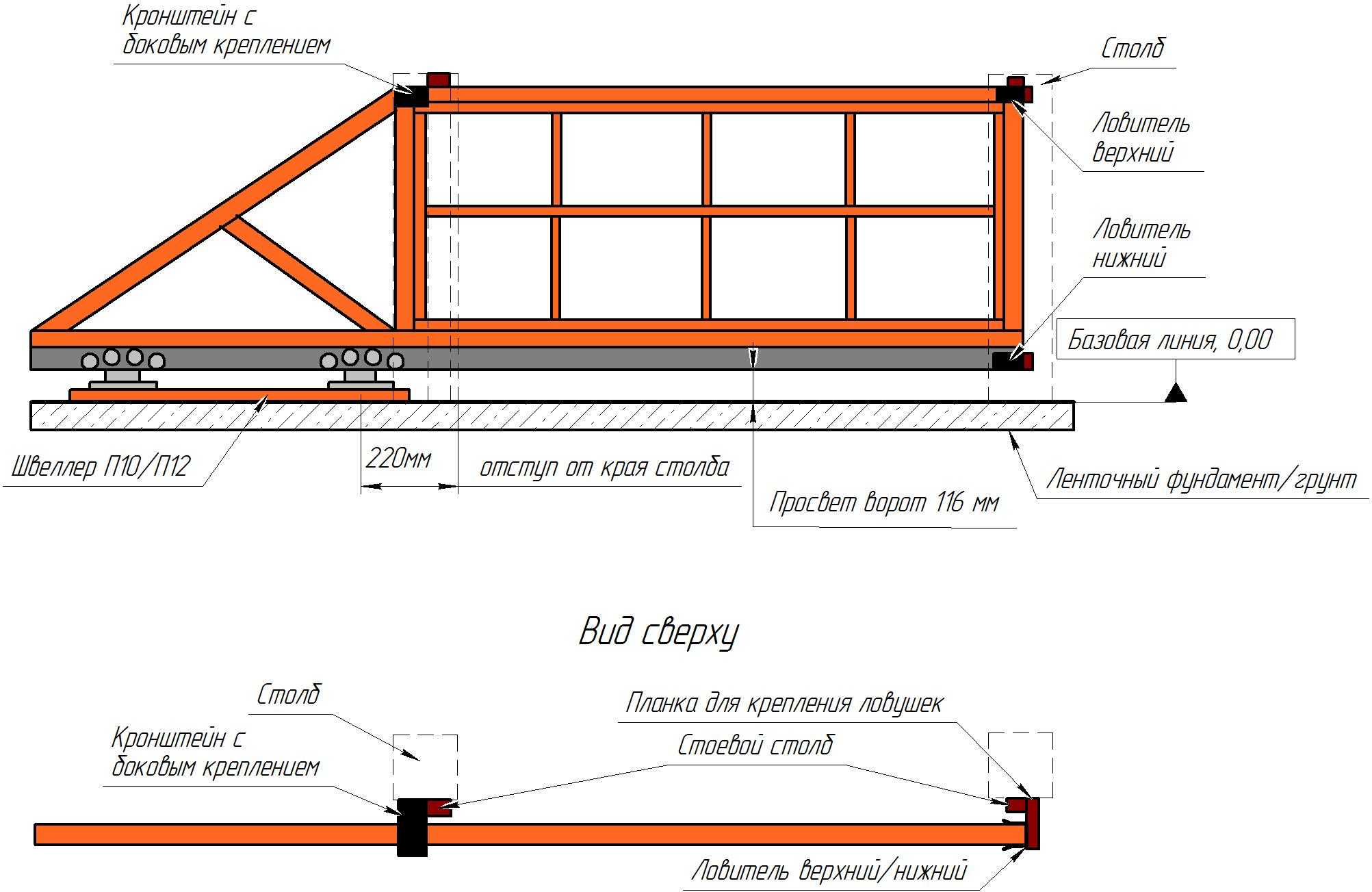

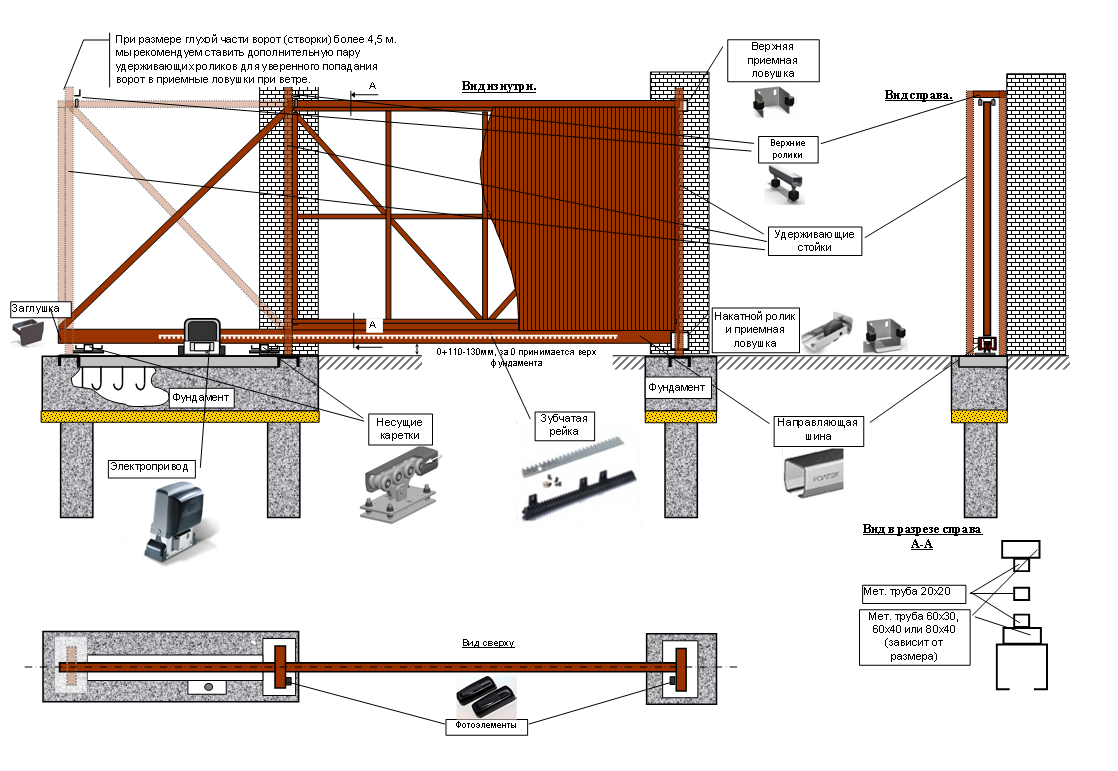

Чертежи и схемы

На чертеже следует обозначить размеры всех элементов

В интернете есть много пошаговых инструкций с чертежами для откатных ворот, изготовленных своими руками, но лучше выполнить индивидуальную схему, применимую к конкретным условиям, материалу, пролету.

Сведения, указываемые в чертежах и схемах:

• эскиз расположения столбов, фундамента, створок с привязкой по ширине, высоте;
• укрупненные узлы стыков и соединений;
• размеры всех конструктивных элементов;
• отметки земли, края основания, стоек, верха полотна;
• материалы всех деталей, стоек, рельсов, полотен.

С помощью схемы можно в любой момент сборки уточнить расположение и соотношение элементов, соотнести их размеры, посмотреть, как делать стык. Размеры на чертеже помогают просчитать объем материалов для изготовления ворот, составить поочередный список работ.

Стандартные размеры

Ширине проезда придают большое значение, поэтому расчеты выполняют правильно, чтобы избежать перекосов и не тратить средств на приобретение лишних стройматериалов. Оптимальная ширина не слишком отличается от размера пролета, который они должны закрывать. Например, если ширина 4 м, к этому параметру добавляют еще 200 мм. Для создания противовеса добавляют 1,5 – 1,6 длины пролета.

Популярными являются размеры: 3,0; 3,5; 4,0; 5,0 и 6,0 метров. Максимальная ширина проезда, которая была изготовлена, достигает 12 метров. По высоте нет особых ограничений, но следует учитывать вес конструкции. Масса створки влияет на выбор автоматики, чем мощнее приспособление, тем выше его цена.

Нюансы проектирования

Начинают планирование с подбора подходящей конструкции.

Есть несколько типов откатных систем:

• подвесная;
• консольная;
• выездная.

Первая разновидность самая простая, при этом над пролетом ставят направляющую балку с колесами для передвижения полотна. Такой тип схемы распространения не получил из-за ограничения высоты.

В выездных моделях воротные ролики ездят по швеллеру на земле. Схема надежная, но предполагает регулярную чистку колеи от снега, мусора, наледи.

В консольной системе направляющая крепится на каркасе так, что не ограничивает размер по высоте в пролете, а створка передвигается над землей. Ролики располагают в профиле, который закреплен на самой створке внутри. Для зашивки проектируют профнастил, металл, дерево.

Разновидности откатных ворот

Различаются три типа откатных ворот в зависимости от расположения направляющей:

Полностью раздвинутая конструкция

Достоинства и недостатки консольных откатных ворот

• отсутствие верхнего и нижнего ограничения по габаритам
• промежуток в 10 см между полотном и поверхностью земли – снегопад, случайный мусор не помешают работе ворот
• легкое, без усилий, перемещение полотна, элементы качения расположены внутри балки – они защищены от атмосферных воздействий
• способность полотна выдерживать высокие ветровые нагрузки за счет системы его фиксации в вертикальном положении
• возможность оснастить ворота элементами безопасности и электроприводом с дистанционным управлением

Они достаточно сложны в монтаже, требовательны к длине забора

Этапы проведения работ

Комплекс работ по монтажу фундамента для откатных ворот выполняется в 4 этапа:

• земляные работы;
• сборка каркаса из стальной арматуры;
• изготовление закладных деталей и их установка;
• заливка фундамента.

Каждый этап имеет свои особенности и требования к его выполнению. О том, как сделать такую фундаментную конструкцию, рассказывается в приведенной далее инструкции, а в конце статьи вы сможете посмотреть весь этот процесс на видео.

Выполнение земляных работ

Разработка грунта начинается с выкапывания траншеи под заливку верхней горизонтальной балки, которая должна проходить рядом с нижним основанием забора.

Ширина 400 мм обеспечит надежное закрепление на ее поверхности приводных и подвижных механизмов. В случае сильно осыпающегося грунта ширину необходимо принять на 150-200 мм для возможности установки опалубки.

Глубина зависит от расчетной нагрузки и составляет:

• 300-350 мм при массе створки до 800 кг и длине до 5 метров;
• 350-400 мм при массе створки 800-1000 кг и длиной 5 метров;
• 400-450 мм при массе створки 1000-1200 кг и длиной 6 метров.

Сечение ямы для второго столба — 500х400 мм. Увеличение размера необходимо для возможности устройства наклона столба, которое обеспечивается наклонной установкой доски или подобного материала.

В вырытые ямы засыпается песок слоем 15-20 см и хорошо трамбуется с проливом воды. По стенкам ям и на дно нужно уложить полосы геотекстиля. Проще всего это сделать, сшив мешки из этого материала в соответствии с необходимым сечением столбов.

По краям горизонтальной траншеи устанавливается опалубка из деревянных досок, верх которых возвышается над уровнем земли на 2-4 см.

Он определит высоту установки створки ворот. Дно траншеи и опалубка так же должны быть покрыты слоем геотекстиля. Все стыки между отдельными полосами полотна соединяются скобами или с помощью термической пайки.

Сборка и установка армирующего каркаса

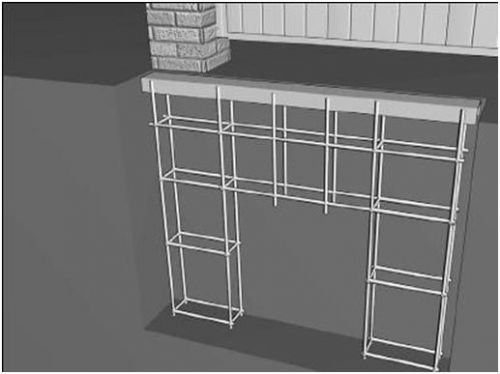

Готовый каркас.

Рабочие пруты могут соединяться между собой отрезками арматуры диаметром 8-10 мм с проволочным увязыванием или с использованием сварки. Второй способ менее желателен, поскольку приводит к сильному термическому нагреву материала и изменению его свойств.

Арматурные каркасы столбов устанавливаются в ямы. После этого укладывают горизонтальную часть и все три элемента соединяют в единую конструкцию.

Установка закладных фундаментных болтов

В конструкции фундамента закладные анкера должны быть установлены:

• над серединой каждого из несущих столбов для возможности монтажа опорных роликов;
• в любом удобном месте между двумя анкерами для установки приводного механизма.

Укладка бетонной смеси

Бетонная смесь должна соответствовать марке М200 с классом прочности не ниже B15. На фото показано, как правильно залить фундамент для откатных ворот.

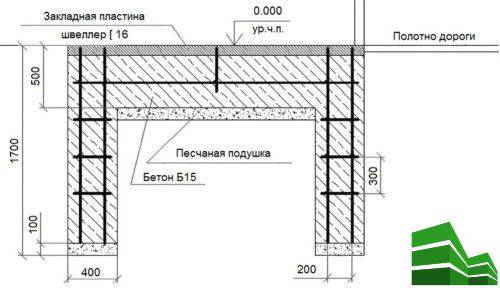

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.

Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1 Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2 Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

профнастил

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

штакетник

глухое заполнение, типа филенки

Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3 Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Откатные ворота своими руками – устройство фундамента
