Пилорама фото – ленточная: Конструкция – Разновидности и Характеристика

Назначение и принцип работы

Пилорама используется, чтобы получать различные пиломатериалы (бруски, рейки, доски, шпалы) из цельных бревен. Она применяется на деревообрабатывающих предприятиях, лесопилках, мебельных фабриках и в сфере строительства. Это приспособление позволяет:

1. Уменьшить количество стружки и иной грязи, появляющейся в процессе обработки древесины.
2. Распиливать короткие заготовки с длиной от 1 м и получать детали с толщиной до 0,2 см.
3. Снизить затраты электроэнергии.
4. Устанавливать размерность получаемых пиломатериалов.
5. Производить деревянные детали с высоким качеством поверхности с точностью до 2 мм.

Пилорама обладает следующими преимуществами:

1. Мобильность. Деревообрабатывающий станок можно быстро разобрать и переместить на новое место.
2. Устойчивость конструкции. Деревообрабатывающий станок может функционировать при суровых климатических условиях как в закрытых помещениях, так и за их пределами.
3. Удобство эксплуатации. Пилорама оборудована множеством автоматических механизмов, облегчающих процесс обработки бревен. В процессе работы она не издает лишних шумов.

Недостатком этого агрегата является высокая стоимость. Она зависит от разновидности станка и его технических характеристик. На стоимость оборудования также оказывает влияние марка производителя. Дороже всего стоят устройства от шведских и канадских производителей. Их средняя стоимость составляет 324 тыс. руб. Станки, производимые на территории России, стоят 135 – 220 тыс. руб.

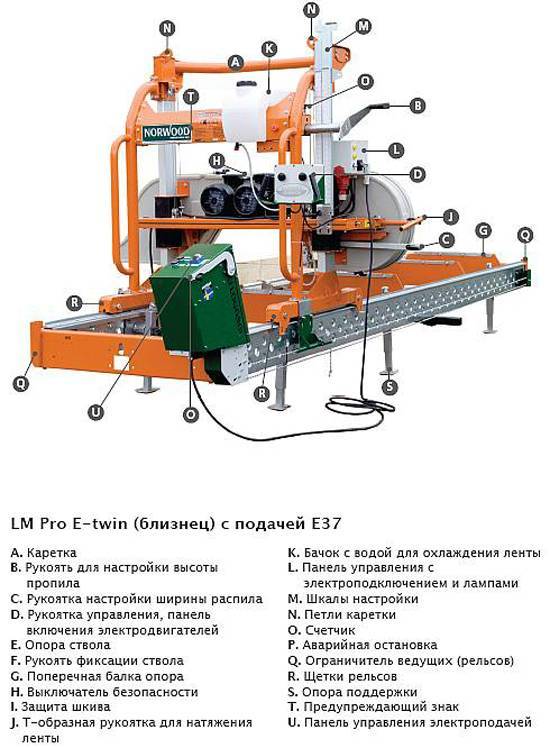

Пилорама состоит из следующих элементов:

1. Станина. Она имеет П-образную форму и собирается из 2 параллельных швеллеров. По станине перемещается мобильная тележка с пильным элементом, установленным горизонтально. На ней также закрепляются рамы и щетки, предназначенные для очищения рабочей поверхности от опилок и иного производственного мусора.
2. Пильная рама. Эта деталь представляют собой устройство, состоящее из нескольких сварных швов. На ее торцах располагаются ведущий и ведомый шкивы. Перемещение пильной рамы осуществляется при помощи металлических роликов и электромеханического привода с ведомыми и ведущими колесами.
3. Направляющие. Они закреплены в средней части пильной рамы с помощью кронштейнов. На направляющих располагаются опорные ролики и стойки для бревен.
4. Винтовой механизм. Он необходим для регулировки толщины обрабатываемых заготовок. Этот элемент позволяет предотвратить перекос бревна в процессе обработки.
5. Зажимное устройство. Оно предназначено для фиксации бревна при распиловке. Зажимное устройство состоит из круглой трубы и зажимов в виде втулок.
6. Пила. Она выступает в качестве главного режущего элемента пилорамы. Ее средняя ширина составляет 6 см. Пила натягивается при помощи гидравлического или пружинного механизма. Он позволяет оператору настраивать положение ведомого шкива и предотвращает сход режущего элемента с колес.
7. Бак для смазочно-охлаждающей жидкости. Его используют, чтобы предотвратить налипание опилок на режущие элементы. На баке закреплены краны для подачи жидкости.
8. Электромотор. Он предназначен для передачи крутящего момента на шкивы и активации механизмов цепной передачи, осуществляющих передвижение пильной рамы. Средняя мощность электродвигателя составляет 5 кВт.
9. Пульт управления. Он размещен на верхней перемычке деревообрабатывающего станка. Рядом с пультом управления, со стороны оператора, располагаются измерительные приборы для точного расчета толщины получаемых пиломатериалов.

Устройство домашних пилорам организовано в виде нескольких блоков. Такая конструкция отличается простотой изготовления. Ее недостатком является невысокая производительность. Поэтому данные станки можно использовать только в бытовых условиях для получения небольшого количества пиломатериалов. Принцип работы этого агрегата заключается в резке закрепленного на специальной платформе бревна пильным инструментом, расположенным в горизонтальном положении. Размеры получаемых пиломатериалов предварительно задаются оператором.

Правила безопасной работы на ленточной пилораме:

• работать на такой самодельной пилораме в одиночку нельзя – только вдвоем: один подает бревно, а другой принимает;
• бревно под пилу подавать плавно, не допуская рывков во избежание порыва ленты. Это составляет достаточно сильную угрозу здоровью работников;

• одежда работников должна быть застегнута и убрана так, чтобы не было никаких болтающихся ее частей;
• рабочее место должно хорошо освещаться;

при очистке пилорамы от отходов использовать лопаты, скребки и т. п. ни в коем случае не засовывать руки в пространство, где работает пила;

при работе для защиты глаз использовать специальные очки; для защиты органов дыхания – респиратор;

рабочие места не должны захламляться посторонними предметами;

работать нужно в рукавицах;

о пьянстве речи не идет, до пилорамы, даже слегка выпивши, подходить нельзя;

Замечание: на производстве на подобном оборудовании работают люди не младше 18 лет, специально обученные и проверку на знание правил техники безопасности проходят они один раз на 3 месяца.

(1 , сегодня)

Подготовка к сборке пилорамы

Конечно, в наше время можно приобрести и уже готовые материалы, и промышленную заводскую ленточную пилораму. Но зачастую это связано с большими финансовыми затратами. Выгодней и практичней собрать ленточную пилу по готовым чертежам собственными руками. Это особенно актуально, если есть частный дом или гараж. В этом случае пилорама оправдана в бытовых условиях.

Для сборки собственной пилорамы необходимо иметь чертежи, режущее полотно, некоторые детали и изучить немного теории. На схеме должны быть отражены размеры и используемые материалы.

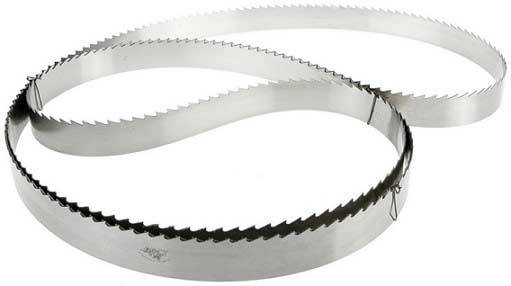

Выбор размера инструмента

Длина и ширина пилы зависят от соответствующих параметров станка. Для уточнения надо использовать рекомендации и инструкции к станку, а также чертежи ленточной пилы по дереву своими руками.

Общие рекомендации при выборе оптимального варианта:

1. Для продольной резки применяют широкие ленточные пилы, поскольку они обладают максимально ровным пилением.
2. Для тонких заготовок требуются тонкие пилы. Чем толще пила и тоньше деталь, тем больше шансов повредить заготовку.
3. При резке скруглений или фигурном вырезании ширина режущего полотна должна быть меньше радиуса скругления. Ширина современных пил колеблется от 14 до 88 мм. Обычно для большинства работ достаточно 35—40 мм.

Значение разводки зубьев

Шаг зубьев — это расстояние между острыми краями пилы. Для правильного и эффективного использования инструмента нужно придерживаться общих правил:

• При обработке тонкого материала требуется пила, имеющая крупные зубья. При этом шаг зубьев должен быть равномерным.
• Если поверхность резки длинная, то для распила должен подойти постоянный частый шаг.
• Для порезки натуральных или синтетических полотен нужны полотна с переменными зубьями. Такая пила при работе с мягкой структурой не будет забиваться и скорость работы увеличится.

Качество порезки зависит от разводки зубов. Чем разводка качественней, тем меньше уровень вибрации и тем дольше прослужит сама пила:

• Для работы с тонкими материалами или маленькими заготовками подойдет волнистый профиль.
• Стандартный профиль используют при контурной порезке или обработке объемных деталей. Этот профиль имеет попеременное расположение резцов в разные стороны полотна, при этом один сегмент расположен в центре.
• Зубцы, расположенные попарно в обе стороны, образуют переменный профиль. Он отличается пониженной нагрузкой на режущий край. Сам агрегат стоит дороже, но зато более прочный.

Перед приобретением конкретной пилы надо узнать существует ли возможность повторной заточки и сколько циклов может выдержать материал полотна.

В соответствии с материалом существует следующая классификация полотен:

1. Биметаллические. Для работы с нержавейкой или прочными сплавами. Лента обладает повышенной прочностью.
2. Алмазные. Это обработка каменного материала, различных минералов. Алмаз, кварц, мрамор.
3. Твердосплавные. Резка труднообрабатываемых сплавов.
4. Лента из инструментальной стали. Отличный выбор при порезке простых материалов. Этот вид полотен чаще всего используют в маленьких мастерских или домашних условиях.

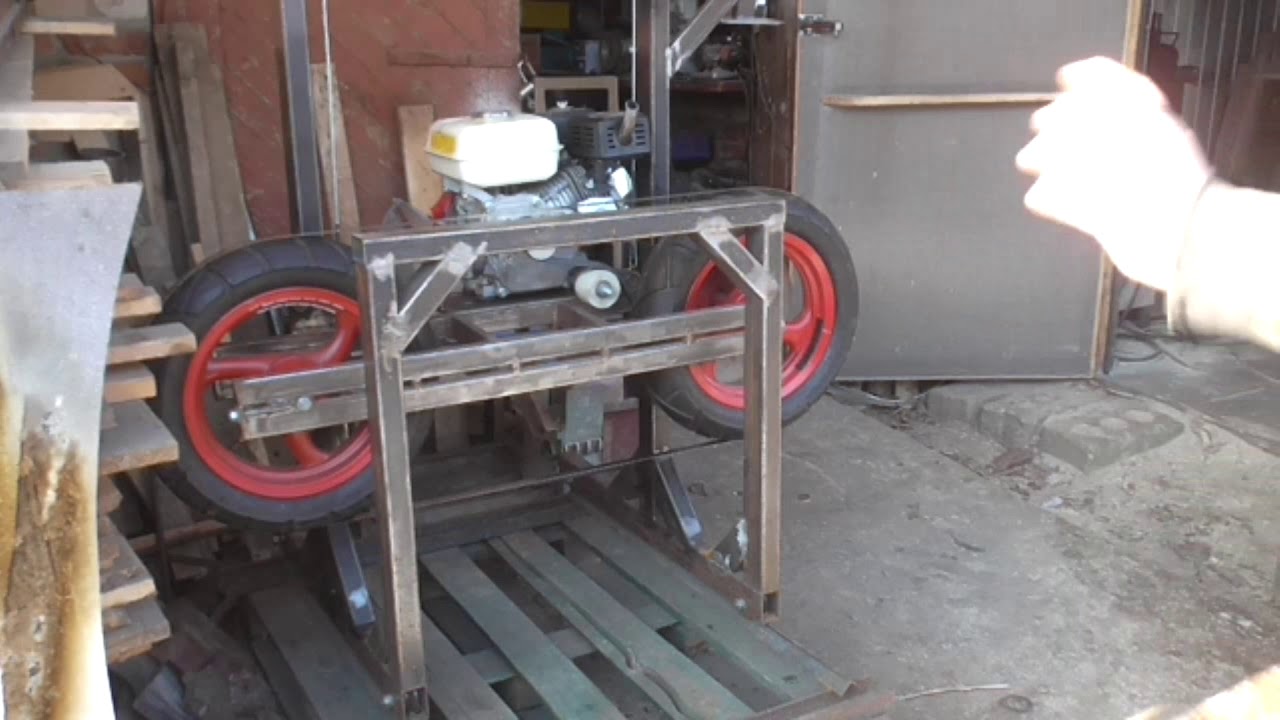

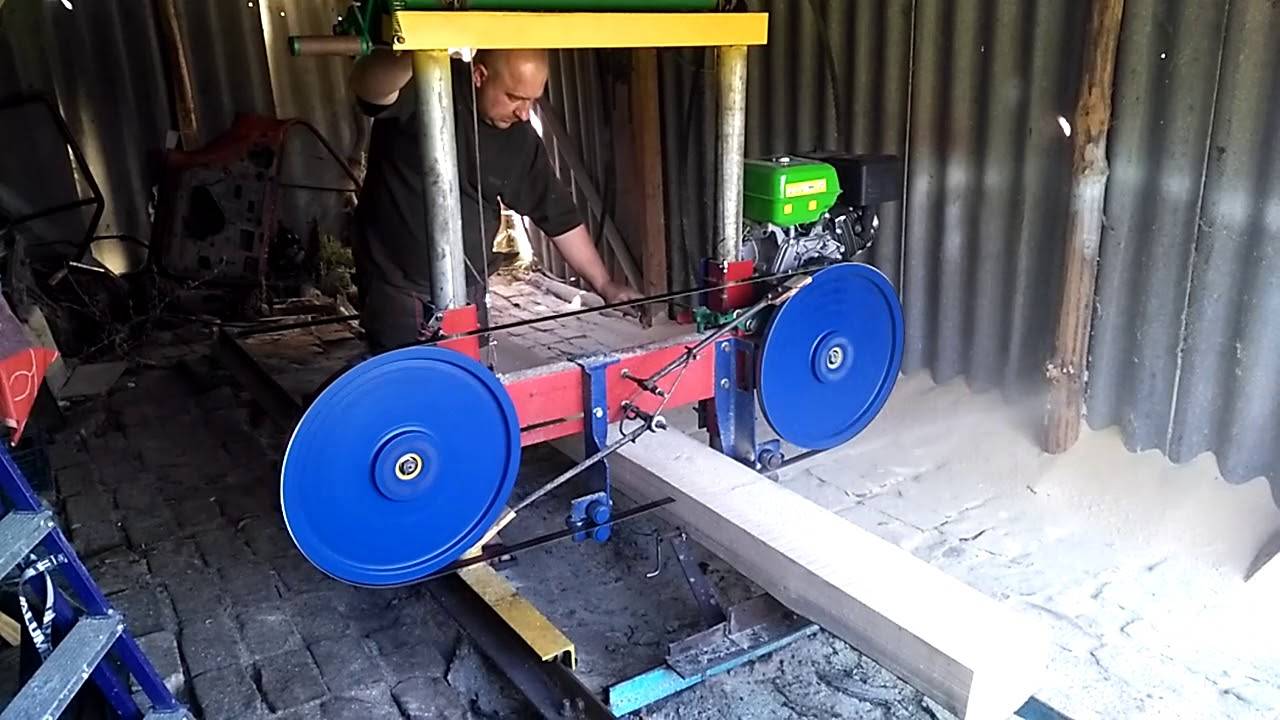

Ленточная пилорама своими руками

Масштабные работы с использованием деревянного бруса или доски, например, работа плотника или самостоятельное строительство дома, связаны с необходимость регулярного распила необработанных бревен. Разумеется, можно закупать готовые пиломатериалы или приобрести пилораму промышленного изготовления, но это дорого. Данная статья рассказывает (на основе реального опыта), как была изготовлена ленточная пилорама своими руками при относительно небольших расходах.

Это вполне реально сделать и вы получите надежную конструкцию, позволяющую распиливать ствол дерева на отдельные доски трехметровой и более длины. Вам понадобятся некоторые материалы (сортовой прокат и детали старых машин), а также провести слесарные, сварочные и токарные работы. Все было спланированы так, чтобы свести к минимуму необходимость в токарных работах.

Для сборки станка были взяты старые шкивы, примерно 30 см диаметром, демонтированные с комбайна «Нива». Направляющие пилорамы были изготовлены из труб двух видов: диаметром полдюйма и второй, чуть большего диаметра, такого, чтобы легко надевались на полудюймовую трубу с миллиметровым зазором.

На первом этапе нужно изготовить «рельсы». Для этого использовался стальной уголок на 5 см. Установлен он стороной вверх, что требует очень высокой точности регулировки колесиков (плохо установленные колеса быстро износятся об уголок). Иногда, для решения этой проблемы, уголок укладывают ребром вверх.

«Шпалами» этой конструкции стала профильная труба размером 25х25 мм.

Между этими профильными трубками, приварена полудюймовая труба, а не ней уже закреплены когти — крепеж для бревна. Данные когти свободно наклоняются и перемещаются, а когда нужно зафиксировать бревно, то по зажимам производится несколько ударов молотком, в результате этого происходит самозаклинивание фиксирующего механизма.

Когда делалась ленточная пилорама своими руками, то трубки профильные («шпалы») были изготовлены так, что выступают за рельсы. На выступающих частях стоят болты (M14 x 100 мм) для регулировки. Кроме этого, на профильных трубах сделаны «мостики» — перемычки, на которые кладут бревно перед обработкой. На случай заготовок маленькой длины, последние две перемычки установлены на расстоянии полуметра друг за другом.

Шкивы были подточены так, что надетый ремень на несколько сантиметров выступал. Для корпусов шкивов использовались ступицы от автомобиля «Москвич», приваренные к трубками.

Все это вместе перемещается по направляющим — расположенным горизонтально полудюймовым трубам, а при необходимости, с помощью болтов, данный узел фиксируется.

При выставлении шкивов, вы можете столкнуться с неожиданными проблемами, из-за которых их придется отрезать и снова приварить. Это связанно с тем, что на практике, установка шкивов «по науке», параллельно, приводит к слету ленты в процессе работы. Так что, лучше их установить с легким наклоном, до 4 градусов, тогда лента в движении будет «сама натягиваться» на ролики.

Ведомым шкивом является правый, он натягивается, автоматически, пружиной. В данном случае была использована пружина, демонтированная с мотоцикла «КаСика». А ведущий, левый шкив фиксируется жестко, но его можно сместить, если поменяется размер ленточной пилы.

Этот узел состоит из трех подшипников на одной оси: двух — марки 202 и третьего, стоящего сзади, на 2-4 миллиметров больше. Вал с роликами выточен с учетом того, чтобы при изменении ширины пилы, установить шайбы между подшипниками.

Вал входит в две трубки: полудюймовая и вторая, в которую полудюймовка вставлена. В полудюймовой трубе вал находится со смещением оси, фактически, приварен к нижней стенке. Весь данный узел из вала и трубок прикреплен к направляющим таким образом, чтобы роликовый узел можно было регулировать по высоте, смещать в сторону, при различном диаметре бревен, и надежно фиксировать после регулировки. Со стороны ведомого шкива на ролик установлена капельница, подающая смазывающе-охлаждающую жидкость (СОЖ).

Сама рама, высотой полтора метра, сделана из швеллера номер 100, а для дополнительной жесткости, конструкция укреплена косынками. Блок для резки может двигаться по швеллерам посредством шпилек-винтов. А жесткую фиксацию режущего узла в пилораме обеспечивают болты с контргайкой.

Итак, как видите, такое оборудование, как ленточная пилорама своими руками может быть изготовлена даже в условиях небольшой домашней мастерской или гаража. Таким образом, плотник или дачник получит возможность прямо у себя на участке распускать на доски большие заготовки для своих нужд или даже немного зарабатывать — брать заказы на распил бревен.

Еще несколько вариантов рабочих узлов ленточной пилорамы:

Отличительные свойства

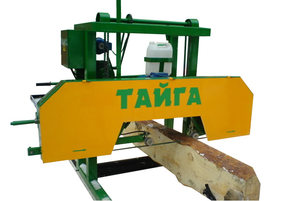

«Тайга Т-1»

Эта модель пилорамы имеет небольшие габариты с приводом от электродвигателя. Используется для распила круглых бревен, а также крупного бруса на доски.

Имеет надежную металлическую раму. При распиле отсутствует колебание пил (волны). Распиливает бревна небольшого диаметра. Отличается низкой ценой, и невысоким потреблением электроэнергии. Небольшие габаритные размеры позволяют ее перевозить даже в микроавтобусе.

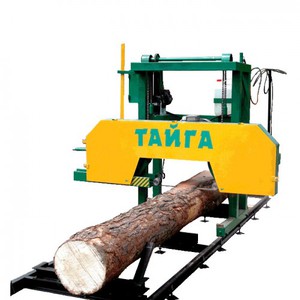

«Тайга Т-2»

Это практически недорогой станок, мощность которого всего 7,5 кВт. Ее металлическая рама имеет большой запас прочности, которая рассчитана на довольно длительную эксплуатацию. Производительность модели зависит от обрабатываемого вида продукции, и может составлять примерно около 5-10 куб/м. в смену.

Может дополнительно комплектоваться электронной линейкой типа Micron – 4, при помощи которой производиться полная автоматизация управления практически всех производственных операций.

Использование Micron – 4 помогает оператору точно, без ошибок составить карту распиловки, математически высчитать и сделать поправки на толщину пропила. При этом все расчеты запоминаются электронной линейкой, у которой имеется 8 ячеек памяти.

«Тайга Т-2Б»

По своим техническим свойствам и исполнению эту модель можно считать уникальным оборудованием. Она укомплектована экономным приводом от четырехтактного бензинового двигателя, у которого мощность составляет 10 кВт (13 л/сил). При полной загруженности двигатель потребляет всего около 1.5 л бензина марки АИ-92.

Для прогрева двигателя перед предполагаемой нагрузкой предусмотрен холостой ход, благодаря чему продлевается срок его эксплуатации.

Конструкция пилорамы состоит из стандартной рамы лесопилки «Тайга», но в ней предусмотрены крепления для установки электродвигателя вместо бензинового двигателя.

Станок Т-2Б может работать в полевых условиях непосредственно на делянке вырубаемого леса, где, естественно, не может присутствовать электролиния.

В зависимости от того, какой диаметр распиливаемых бревен, Тайга-2Б может распиливать около 10 куб/м за одну смену.

«Тайга Т-2М»

Эта модель ленточной пилорамы имеет довольно мощный, 11 кВт, электродвигатель, благодаря чему можно распиливать крупногабаритные бревна с плотной древесиной.

Ее конструкция имеет довольно большой запас прочности, поэтому рассчитана для длительной, многосменной работы с производительностью до 10 куб./м. в одну смену.

На этой пилораме, как и на модели «Т-2», может устанавливаться электронная линейка типа Micron – 4, которая автоматизирует многие рабочие процессы.

«Тайга Т-3»

Пилорама Т-3 предназначена для многосменной работы с древесиной любой плотности. Мощность

ее электродвигателя составляет 11 кВт, имеет усиленную конструкцию распилочной каретки, благодаря чему увеличены диаметры распилочных шкивов до 60 см, что в несколько раз повышает ресурс ленточных полотен.

Конструкция этой модели рассчитана на довольно высокие нагрузки, с минимально быстрыми настройками. Это позволяет производить работу без длительных перерывов на подстройку оборудования.

Производительность модели Т-3 составляет, при резке крупного кругляка, около 12 куб/м. в одну смену.

Может отдельно настраиваться функция передвижения пилорамы вдоль обрабатываемого бревна и дополнительно доукомплектовываться для автоматизации рабочего процесса многофункциональной электронной линейкой типа Micron – 4.

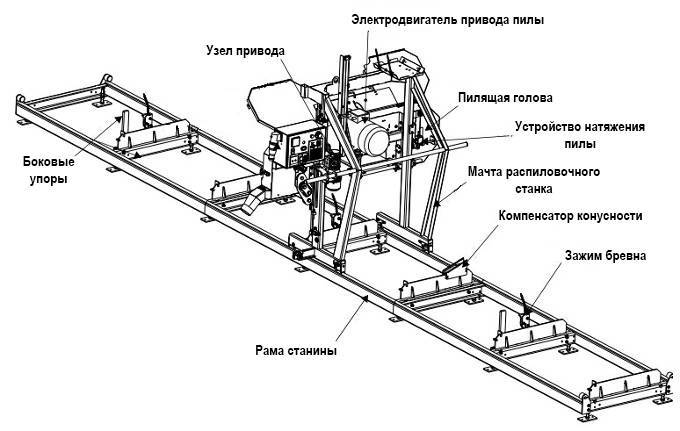

Конструкция пилорамы

В основе организации работы лежит блочный принцип.

Он предполагает различные вариации устройства, начиная с базового, где подача пилы осуществляется вручную, заканчивая наиболее сложными узлами, когда пила подается автоматически, толщина резания выставляется, электронная система программируется и пр.

Составляющие узлы конструкции:

• для организации движения распилочной ленты используется рама с двумя направляющими;
• винтовой механизм подъема ленты;
• гидравлический или пружинный узел для натяжения ленты;
• ведущее и ведомое колеса (шкивы);
• кожух для ограждения колес;
• держатель ленты;
• клиноремная передача;
• электродвигатель;
• рельс для осуществления движения ленточной пилы;
• эксцентриковые зажимы для удерживания бруска (бревна);
• упор;
• бак с жидкостью для смачивания.

Для создания ровного надежного изделия необходимо сделать чертежи, по которым будет проходить сборка всей конструкции.

При этом чертеж должен быть изучен и понятен, иначе можно попросту потерять не только время, но и деньги.

Сначала изготавливается станина (неподвижная часть) станка, имеющая П-образную форму.

Сделать ее можно из двух швеллеров, которые можно заменить двумя рельсами (за неимением первых материалов). Если использовать рельсы, то их нужно установить так, чтобы подошва оказалась сверху.

Станину также можно сделать из уголков (50х100 мм).

Высота швеллера должна быть не меньше 14 см, длина должна быть около 8 метров.

По всей длине материалов с шагом в 1-1,5 м нужно просверлить отверстия. После этого при помощи труб, длина которых равна 25 см, швеллеры нужно стянуть между собой.

Используются при этом резьбовые шпильки или болты.

Далее необходимо сделать стойки швеллеров или труб, на которые устанавливается конструкция. Количество стоек зависит от длины пилорамы, так на восьмиметровую длину достаточно сделать 4 стойки.

При этом конструкция дополнительно укрепляется с помощью раскосов, поскольку необходимо добиться жесткости изделия. См. чертеж. Далее собирается мобильная тележка, размеры которой выставляются в зависимости от ширины станины, при этом тележка с обеих сторон должна быть несколько больше (примерно на 8 см) станины.

Длина передвижной конструкции должна быть примерно 60 см. Чаще всего тележка изготавливается из стальной плиты, толщина которой 46 мм.

Далее, смотря на чертеж, необходимо установить электрический двигатель для обеспечения движения тележки. Дисковая пила также крепится к ней.

На корпусе конструкции сбоку устанавливается специальный штурвал, обеспечивающий управление тележки.

Направляющие по бокам должны быть оснащены звездочками, с которыми соединяется штурвал управления.

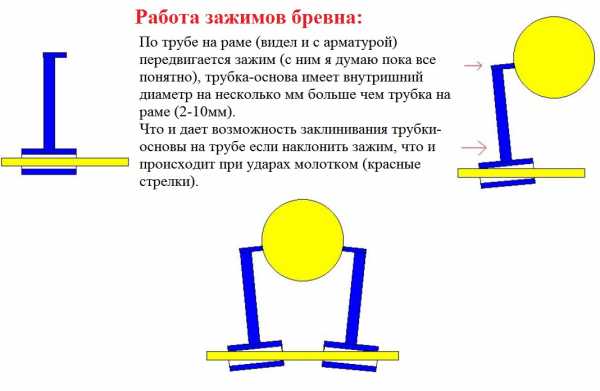

Чтобы при работе пилорамы бревно не выскакивало, необходимо сделать фиксаторы, которые выполняются из труб.

Удобнее использовать трубы, внутренний диаметр которых не превышает 35-40 мм, поскольку внутри будут установлены подвижные штанги.

На трубы сверху необходимо поставить прижимы. Металлический уголок является материалом, из которого сооружают прижимы. Также подлежат установке зажимные кулачковые механизмы.

Если прижимные элементы будут менее 15 мм, то о надежности конструкции речи идти не может.

Далее устанавливаются электрический двигатель и пила. Можно сделать это и в начале работ, можно и в конце. Главное, смотреть на чертежи, согласно которых производится установка.

Если заняться двигателем в конце работ, то необходимо заранее его приобрести, чтобы пропорции всей конструкции были правильными.

Для рассматриваемого примера (длина станины равна 8 м) мощность двигателя должна быть не менее 10 кВт, а диаметр пилы не должен быть меньше 1 м.

В противном случае, размеры всей конструкции необходимо пересмотреть на меньшие.

Самостоятельное соединение деталей

После тщательного подготовительного процесса приступают к сборке устройства

При этом важно не торопиться и хорошо проверять качество соединений деталей

Начинается сборка самодельной ленточной пилорами с изготовления стола с тумбой. На этом столе и будет расположен механизм. Для его сборки понадобятся деревянные бруски, мебельный щит. Заранее просчитывается удобная высота стола, диаметр шкивов. Стол должен быть удобным и вмещать в себя шкивы и двигатель.

На столе должны помещаться необходимые инструменты и быть место для собирания стружки. Желательно сразу продумать поддон для отходов. Чистка пилы будет проще и удобнее.

Если готовых нет, то нужно изготовить самодельные шкивы. Их можно вырезать из фанеры. Затем заготовки шлифуются, покрываются эпоксидной смолой. По центру шкива высверливается отверстие для роликовых подшипников. Сам подшипник для устойчивости закрепляют в муфте из текстолита. После этого колеса оклеиваются ленточной резиной. Диаметр шкивов допускается произвольный. Тем не менее чем больше диаметр шкива, тем дольше срок службы пилы.

Полотно зависит от размера шкива. Очень хорошим соотношением считается 1/1000 полотна пилы к диаметру шкива. Другими словами, если имеется шкив с диаметром в сорок сантиметров, то подойдет четырехмиллиметровая лента. Когда устанавливается шкив, необходимо проследить, чтобы вал подшипника был перпендикулярным. Даже при небольшом отклонении будет наблюдаться биение колеса, в результате чего лента будет соскакивать.

Следующий этап — это сборка опорной рамы. На ней будет крепиться все устройство. Рама делается из углового швеллера и может иметь С-образную форму. Эта форма замечательно удерживает ленту. На швеллер надевается металлическая ось. Рама или станина — это самая важная часть конструкции.

На оси при помощи втулок насаживаются шкивы. После чего, добиваются их баланса. Против вибрации ленты используют демпфер. Присоединяют к двигателю подвижные детали. Надо иметь в виду, что средняя скорость вращения ленточной пилы составляет от 700 до 900 оборотов в минуту. Этот параметр необходимо учитывать, когда рассчитывается диаметр приводных шкивов.

На двигатель лучше всего одеть защитный кожух. Он защитит приводной механизм от попадания мелкой пыли и стружек.

Для удобства подачи обрабатываемого материала крепят металлические уголки. Они создают направляющий механизм.

Деревянные части надо астроганить, покрасить или покрыть лаком. С одной стороны, это эстетично и удлиняет срок службы изделия, а с другой — защищает руки работающего от заноз из необработанного дерева. Перед покраской древесина зачищается мелкой шкуркой и обрабатывается жидкостями, предотвращающими гниение дерева.

Настройка, проверка и заточка

Перед началом работы обязательно надо проверить и настроить аппарат. Необходимо убедиться, что лента образует прямой угол. Малейшее отклонение может привести к поломке машины и даже нанести травму. С помощью ведомого шкива натягивают ленту. Добиваются максимального натяжения резательной ленты.

Заточка ленточных полотен несложна и доступна. Технология проверена многими мастерами. Необходим специальный станок и немного терпения. Сначала производят первоначальную заточку, то есть восстанавливают симметрию, выравнивают зубья пилы, удаляют небольшие трещины на кромках. Затем очищают пилу от пыли и металлических опилок и производят разводку, восстанавливая задний и передний углы.

Завершающим действием является финальная заточка. Именно она придает зубьям необходимую остроту и устраняет различные искажения.

Сложности в производстве

1. Монтаж. Осуществляя монтаж конструкции, мастеру придется использовать различные инструменты, от сварки до фрезерного станка.
2. Устойчивость. В связи с тем, что конструкция будет поддаваться большим динамическим нагрузкам (до 1000 кг, примерно столько может весить большое и толстое бревно), она должна быть более чем устойчивой.
3. Ежедневная подготовка к работе. Каждый раз перед работой нужно затачивать пилу и проводить разводку рабочей части.
4. Безопасность. Как и при работе с любой сложной установкой, должны быть соблюдены правила безопасности. Если ленточка электрическая — необходимо вывести заземление.

Общие сведения об устройстве пилорамы ленточного типа

Модификаций оборудования данного типа существует несколько. Но если речь идет о сборке пилорамы своими руками, то выбор небольшой – вариант с фиксированным положением пилы и подвижной станиной (тележкой), на которой располагается заготовка. Именно она и перемещается в процессе деревообработки по специальным направляющим (рельсам). Все остальное – это усовершенствования, «сервисы», облегчающие труд персонала и обеспечивающие качество продукции. Например, мобильная пила.

Вот несколько несложных в изготовлении моделей самодельных ленточных пилорам.

Особенности конструирования

Габариты пилорамы определяются в зависимости от места ее расположения. Участки (придомовые, дачные или иные) отличаются планировкой, поэтому выбирать оптимальные размеры установки хозяину придется самостоятельно. Все чертежи, имеющиеся в доступе (специальная литература, интернет), могут служить лишь «ориентирами» – по соотношению отдельных частей, их линейным параметрам и так далее. Своими руками пилорама делается так, как удобнее работать именно в конкретном месте и с определенным видом сырья. В основном такое оборудование используется для роспуска бревен и обрезки досок.

Что учесть при проектировании пилорамы

Конструкция установки такого типа хороша тем, что ее можно постоянно дорабатывать и совершенствовать, более точно «подгоняя» ее характеристики и возможности под растущие потребности хозяина. К примеру, если она первоначально планировалась для роспуска бревен на доски, то вполне возможно, что через некоторое время встанет вопрос об организации собственного производства бруса.

Она собирается по блочно-модульной схеме, и при отсутствии практического опыта в изготовлении сложных механизмов, целесообразно начинать с простейших вариантов. Ленточную пилораму с ручным управлением впоследствии нетрудно оснастит элементами автоматизации (регулирование толщины реза, подача пилы, программатор и тому подобное). Именно поэтому далее – общие инструкции по составлению чертежей ленточной пилорамы и сборке. Автор настоятельно рекомендует соблюдать последовательность и первую в своей жизни установку монтировать по упрощенной схеме.

Существует множество модификаций ленточных пилорам. Первый вопрос – в какой плоскости предполагается вести рез? Это определяет расположение рабочего инструмента. Второй – однотипная ли продукция будет изготавливаться или придется использовать пилораму как устройство универсальное? Например, не только для роспуска лесоматериала на доски, но и для обрезки бревен на отдельные сегменты. Все это учитывается заранее. Желательно, чтобы раму, на которой крепится рабочая пила, можно было переустанавливать.

Бревна, которые распускаются на ленточной пилораме, характеризуются значительным весом. В процессе работы ее станина подвергается еще и динамическим нагрузкам

Главное внимание – устойчивости лентопильного оборудования. Это и качество реза, и безопасность обслуживающего персонала.

Изготовить ленточную пилораму – это полдела. Ее грамотная эксплуатация требует определенных навыков в настройке. Основной «подводный камень» – разводка и заточка пилы. Следует детально изучить данный вопрос!

Вспомогательное оборудование

Для долговременной эксплуатации пилорама ленточная нуждается в техническом обслуживании, ремонте. Комплектность производителя, кроме базового набора (установка + техническая документация) может включать:

• устройство развода зубьев пилы;
• заточный станок;
• аппарат сваривания режущего полотна;
• ножницы обрезания пилы;
• приспособления зачистки места сварного соединения.

Коммерческое использование оборудования повышает требования в функциональности, характеристикам оборудования. Оптимальный вариант представляет пилорама, с шириной пилы более 50 мм, мощность двигателя выше 15 кВт, вес не менее 3 тонн, шкивы привода имеют от ? 800 мм. Следует рассмотреть установку 2 единиц техники меньших параметров, вместо одного большого станка.

Виды ленточных пилорам

Устройство для обработки древесины, использующее зубчатую ленту, сегодня имеет множество размеров и назначений. Сама классификация этого типа оборудования может проводиться по нескольким признакам. Например, чаще всего различают оборудование по типу используемого двигателя:

• Оборудование с электродвигателем для бытовой сети 220 вольт.
• Оборудование, работающее на промышленной сети 380 вольт.
• Пилорама ленточная бензиновая.
• Пилорама с дизельным двигателем.

Не менее интересная квалификация по назначению оборудования в зависимости от размеров самого станка и размеров обрабатываемой древесины:

• Мини пилорама для работы с бревном диаметром до 50 см.
• Устройство средних размеров – она позволяет распилить бревна длиной 6 метров и диаметром до 75 см.
• Промышленная пилорама, станок которой позволяет распил бревен длиной от 6 метров и диаметром 1,2-1,6 метра.

Различают также и по возможности использования станка:

• Мобильная пилорама, которая перевозится в разобранном виде на прицепе или автомобиле. При необходимости она может быть установлена в любом нужном месте, поскольку нее не нужно электричество, она работает от бензинового или дизельного двигателя.
• Стационарная модель предназначена для использования в специально подготовленном помещении или площадке.

Еще одной градацией может быть классификация по типу расположения пильной рамы:

• Оборудование с горизонтальным расположением полотна.
• Вертикальная ленточная пилорама.
• Устройство с изменяемым положением полотна.

Первый вид представляет обычную конструкцию способную резать древесину в горизонтальной плоскости. Таких устройств выпускается промышленностью большинство, они очень популярны и для самостоятельной сборки. Второй вид оборудования представляет собой пилораму, в которой лента расположена вертикально и рез древесины осуществляется в вертикальной плоскости, так же, как и в рамных устройствах. Самыми сложными являются устройства с возможностью смены положения пильной рамы.

Рекомендации по изготовлению

Чтобы самодельная пилорама работала более эффективно, следует обратить внимание на некоторые рекомендации:

1. Конструкция должна быть устойчивой и крепкой, поскольку приходится работать с бревнами различными по весу и размерам;
2. Выполнять работы по сборке оборудования необходимо непосредственно на том месте, на котором планируется его размещение. Это обусловлено массивностью и большим весом конструкции;
3. Необходимо постоянно смотреть за работой оборудования и поправлять настройки, поскольку конструкция делается своими руками, без применения точных программ и компьютеризации;
4. Самодельные пилорамы «разбрасываются» стружкой, поэтому нужно либо соорудить дополнительные конструкции, либо делать уборку после выполненных работ;
5. Широкий ленточный пропил влияет на образование большого количества отходов;
6. Для обеспечения эффективной работы мобильной тележки необходимо использовать прокладки и пластины, при этом прокладки нужно брать по толщине больше швеллера на 0,5 мм;
7. Электродвигатель можно легко заменить бензиновым двигателем. Этот вариант будет более простым, потому что можно использовать бензопилу, а точнее ее двигатель. Полотно от бензопилы будет идти в качестве ленты. Как сделать бензиновую ленточную пилораму, см. на видео;
8. Все закрепляющие элементы должны быть надежно зафиксированы для обеспечения безопасной работы всей конструкции;
9. Для обеспечения эффективной работы пила должна быть наточена, а зубья разведены.

Заключение

Далеко не каждый может позволить себе покупку готовой пилорамы, да и её окупаемость совсем небольшая, и то если речь идёт о коммерческом использовании и постоянных заказах. Поэтому приобретать столь недешевое оборудование, не зная, есть ли в этом смысл, нецелесообразно. Можно ли сделать конструкцию самостоятельно? Какие сложности могут возникнуть в процессе сборки, и чего ожидать от предстоящей работы начинающему самодельщику, который решился проводить распиловку необработанных бревен в домашних условиях?

Как уже говорилось выше, процесс изготовления самодельной пилорамы может быть достаточно простым и понятным при условии, что вы ответственно отнесетесь к изучению инструкций и чертежей. Основные сложности могут заключаться в выборе подходящих комплектующих, обширном количестве токарных и сварочных работ, а также необходимости проводить разводку и заточку пилы специальным способом. Правда, если соблюдать все тонкости ухода и обслуживания пилорамы, она сможет добросовестно проработать своему хозяину на протяжении долгих лет, обеспечивая максимальное качество работы.

Общие особенности и порядок изготовления самодельной пилорамы рассмотрены. Специалисты рекомендуют заранее определить тип задач, которые будут решаться на оборудовании. Только после этого можно переходить к монтажу и сборке конструкции. Для упрощения предстоящей работы, можно скачать и изучить готовые чертежи, которые имеются в свободном доступе в сети. В таком случае вы сможете быстро и эффективно собрать установку с разными размерами, учитывая масштабирование. Также можно воспользоваться готовым руководством, но применить свои изменения, чтобы поменять конфигурацию или расширить набор функциональных возможностей пилорамы.

В любом случае, если придерживаться базовых принципов, учитывать советы профессионалов и не допускать непоправимых ошибок, отклоняясь от инструкции, вы сможете создать высокоэффективное устройство, которое позволит решать множество задач по обработке древесины в домашних условиях.
