Особенности ленточного фундамента
Ленточный фундамент — это несущее основание, представляющее собой замкнутый контур в виде ленты из железобетона, кирпича и блочных строительных материалов. Лента возводится под несущими стенами здания, что способствует равномерному распределению нагрузки и её дальнейшей передаче в нижележащие слои грунта.
Для изготовления монолитного ленточного фундамента используются высокопрочные марки бетона
Конструкция ленточного фундамента позволяет возводить строения как из дерева и пенобетона, так и из кирпича и бетонных блоков. При возведении фундамента требуется проведение большого количества земельных и строительных работ. Несмотря на это, ленточный фундамент пользуется популярностью как со стороны дачников и владельцев загородных участков, так и в среде профессионалов.
Обустройство фундамента выполняется на заранее утрамбованной подушке из песка и гравия. После затвердевания несущая лента покрывается изоляционным материалом, который будет защищать целостность железобетонной поверхности. Если общий вес возводимого строения небольшой (до 50 тонн), то подготовкой подстилающей подушки можно пренебречь.
Конфигурация несущей ленты зависит от формы стен возводимого здания
К конкурентным преимуществам ленточного фундамента можно отнести:
- проверенную и отточенную годами технологию. Правильно выполненное основание будет равномерно распределять оказываемую на него нагрузку без риска обрушения несущих конструкций здания;
- прочность. Монолитная конструкция фундамента обеспечивает высокую надёжность и долговечность. При соблюдении технологии срок службы фундамента может достигать 100 лет и более;
- универсальность. Ленточный фундамент можно использовать как для пучинистых и подвижных типов грунта, так и для суглинистых и глинистых типов почвы. Для повышения эксплуатационных качеств возможно комбинирование с вертикальными сваями и опорами.
К недостаткам можно отнести то, что возведение ленточного фундамента является весьма трудоёмким процессом, требующим вложения немалого количества финансов. В среднем стоимость несущего основания составляет 15–20% от общего бюджета, выделяемого на постройку дома.
Технология возведения фундамента предполагает, что заливка ленты будет выполнена за рабочую смену, а такой объём бетонной смеси подготовить даже при помощи бетономешалки проблематично. Из-за этого возникает необходимость закупки бетона у производителя, что также является весомой тратой.
Земельные работы и сооружение опалубки
Следите за ровностью боковых стен траншеи
Начало земельных работ – это рытье траншей между натянутыми нитями. Их глубина для закладки фундамента устанавливается в зависимости от того, насколько глубоко промерзает почва в данной местности. Минимальная составляет 70 см, а максимальная не превышает 1, 5 м.
Особенность данной работы заключается в том, что поверхность боковых стенок траншеи и ее дна должны быть практически ровными. На дне обустраивают песчано-гравийную подушку, тщательно ее утрамбовывая. Первый слой – мелкофракционный щебень, который засыпают толщиной не менее 10 см. Поверх него укладывают 15-ти сантиметровый слой речного песка и, промочив, утрамбовывают его.
Особенности
При устройстве ленточного основания не стоит забывать об инженерных коммуникациях
Перед тем, как сделать ленточный фундамент своими руками, вам стоит узнать о некоторых нюансах строительства:
- Лучше возводить основание дома в тёплое время года. Тогда вам не понадобится дорогостоящая строительная техника, а также морозостойкие добавки в бетон.
- Если на вашем участке песчаный грунт и невысокие грунтовые воды, то ленточное основание можно установить выше точки промерзания почвы, но не менее 500-600 мм от поверхности.
- На сильно вспучивающихся почвах, а также в условиях вечной мерзлоты вместо ленточного фундамента лучше использовать более надёжные свайные конструкции.
- Чтобы сэкономить на возведении сборного основания, можно использовать прерывистую укладку ж/б элементов, то есть между блоками в каждом ряду оставляется небольшой зазор, который потом заполняется бетоном. Однако такая технология не может использоваться на илистых и торфяных почвах, а также на ослабленных грунтах.
При устройстве ленточного основания не стоит забывать об инженерных коммуникациях (водопроводе и канализации), которые должны входить в дом через фундамент или ниже него (в случае использования мелкозаглублённого основания). Часто можно встретить ситуацию, когда пошаговая инструкция монтажа ленточного фундамента упускает момент прокладки инженерных сетей. Этого обычно не показывают во многих видео инструкциях.
Место ввода инженерных сетей в дом нужно предусмотреть на этапе строительства основания. Обычно для этого в фундамент закладывается гильза из асбестоцементной или пластиковой трубы. Она должна располагаться ниже точки промерзания грунта и устанавливается до заливки бетона на этапе выполнения арматурного каркаса.
Особенности возведения ленточного фундамента с подошвой, основные этапы
Строительные компании приступают к работе после проведения геологических испытаний, определения уровня грунтовых вод, типа почвы. Имея на руках чертеж ленточного фундамента с размерами, рассчитывают, сколько потребуется бетона, песка, арматуры. Составляют план, в котором определяют виды работ, потребность в материалах, инструментах, количестве рабочих рук, спецтехники.
Разметка участка и рытье траншеи
Чтобы сделать разметку траншеи, берут колышки, бечевку, рулетку. Первый кол вбивают в вершину первого угла (90°). Продляют одну сторону, она должна идти параллельно красной линии участка. Второй кол вбивают на месте второго угла, между колышками натягивают шнур.
Действия повторяют, при точной разметке 2 и 4 шнуры идут перпендикулярно, а третий параллельно первой стороне. Прежде чем рыть траншею, измеряют диагонали. Допустимая погрешность – 2 см.

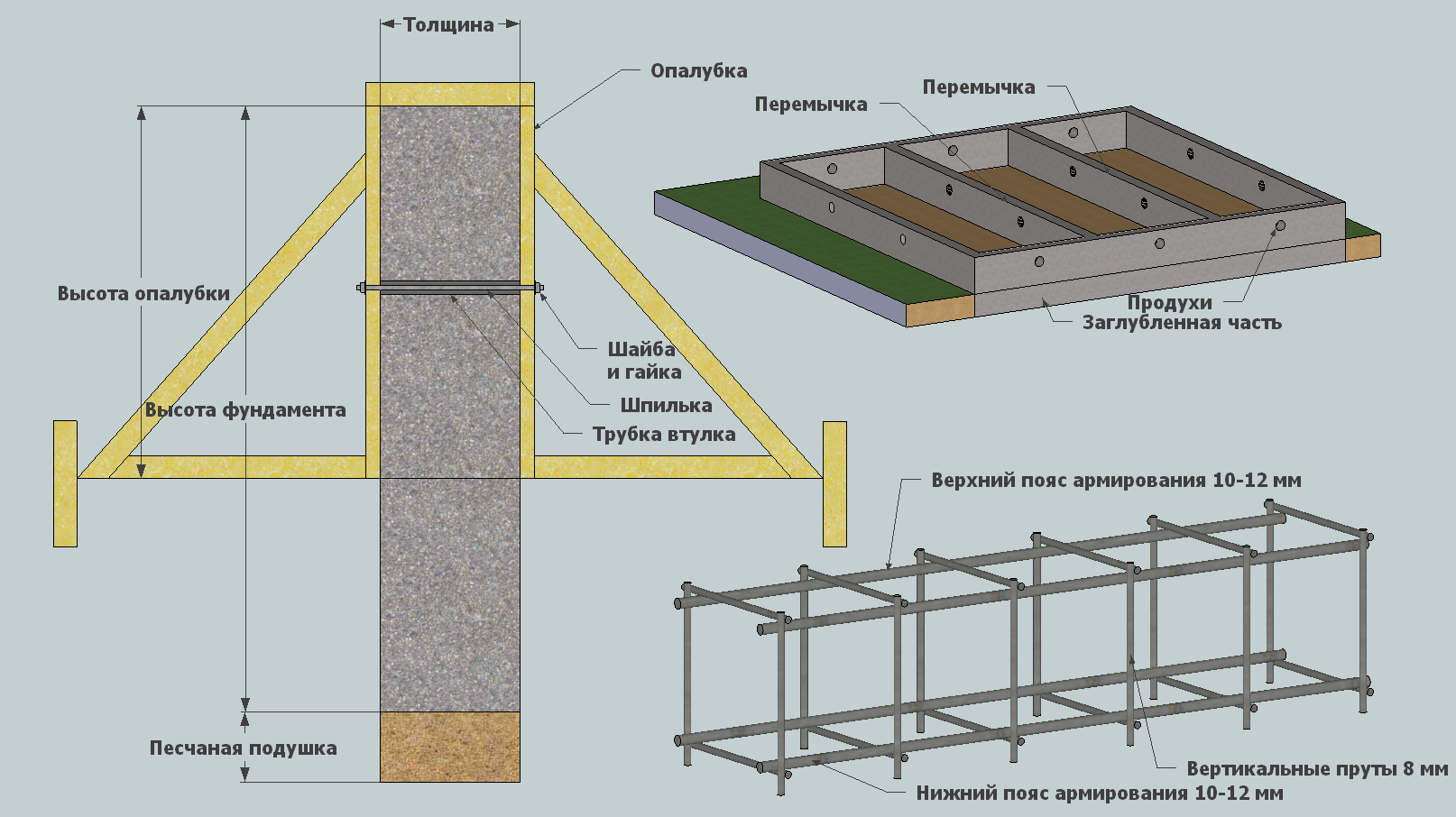

Монтаж опалубки
В вырытую траншею насыпают слоями песок и мелкий щебень, рекомендуемая толщина подушки 30-50 см. Каждые 15 см засыпки утрамбовывают вручную или вибротрамбовкой и проливают водой. Чем толще подушка, тем надежнее дом защищен от промерзания, деформаций из-за вспучивания грунта.

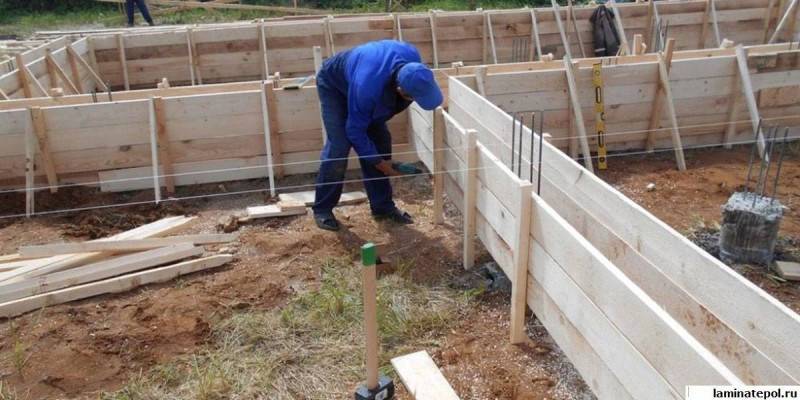

Следующий этап - устройство фундаментной опалубки. Перед установкой дно траншеи застилают рубероидом. Для сколачивания щитов используют разные материалы:
- доски (20-25 мм);
- листы ДСП;
- фанеру;
- листы из железа (несъемная опалубка) 0,5-2 мм.
Щиты прочно скрепляют между собой. Чтобы стенки не расперло бетоном, устанавливают распорки.
Создание и монтаж армирующего каркаса
Для армирования ленточного фундамента четырьмя или шестью стержнями требуется арматура разного диаметра:
- для продольной укладки - 12-18 мм;
- для поперечной и вертикальной обвязки – 6-10 мм.
Для повышения прочности, защиты от сколов поверхности монолитного фундамента вдоль стен ленты устанавливают армирующую сетку. Каркас из арматуры пистолетом, вручную скрепляют вязальной проволокой (0,6-1 мм), шаг армирования (поперечный) – 20-60 см.
Виды угловых соединений | Описание |
внахлест | концы арматуры сгибают (угол 90 °), соединяют, обвязывают |
Г-образные хомуты | для соединения внутренних и внешних стержней |
П-образные хомуты | для соединения горизонтальных и вертикальных стержней каркаса |
Заливка ленты фундамента
Бетон рекомендуемой марки замешивают, заказывают готовый. Внутрь траншеи укладывают гидроизоляционный материал. Для экономии используют полиэтиленовую пленку. Она герметизирует щели, не дает раствору вытекать.
Залитую в опалубку бетонную смесь уплотняют ручным инструментом или аппаратно. Ее подают последовательно на каждый отрезок ленты. При вынужденных перерывах в работе фундамент накрывают пленкой, если он длился больше суток, заливку продолжают после полного затвердевания бетона.
Описание ленточного фундамента и область применения
Ленточный фундамент представляет собой железобетонную полосу, которая располагается по всему периметру строения. При этом закладка фундамента ведется и под коробку здания, и под внутренние несущие стены с сохранением одинаковой формы поперечного сечения фундамента.
Применение ленточного фундамента необходимо в следующих случаях:
Область использования ленточного фундамента
- Предполагается возведение бетонных, каменных или кирпичных стен.
- В доме планируется монтаж монолитных, железобетонных или металлических перекрытий, которые имеют достаточно тяжелый вес.
- Неоднородный грунт на участке создает угрозу неравномерной осадке фундамента, что может привести к деформации и разрушению стен дома.
- Проект дома предполагает обустройство подвала или цокольного этажа. В этом случае ленточный фундамент может выступить в роли стены подвального помещения.
Выбор места для ленточного фундамента
Правильно выбранное место для устройства ленточного фундамента обеспечит прочность и надежность всему строению. Поэтому во время подготовки к строительству следует тщательно обследовать участок
Особое внимание уделяется следующим моментам:
Место для устройства ленточного фундамента
- Оползание грунта, трещины и провалы говорят о том, что грунтовые воды расположены очень близко.
- Наличие трещин на основаниях строений, которые были возведены ранее на рядом расположенных участках, говорит о непригодности грунта для строительства.
- Не стоит производить закладку ленточного фундамента в зоне сезонного разлива водоемов. Строительство должно располагаться как можно дальше от опасного участка.
- Уровень промерзания грунта – один из важных критериев, так как ленточный фундамент устраивается на глубине ниже этого показателя.
- Лучше всего возводить фундамент на горизонтальном ровном участке.
Для получения точных параметров можно обратиться к специалистам, которые с применением специальной техники определят оптимальную глубину закладки фундамента и его правильное расположение.
Материалы для обустройства фундамента
Возведенное основание должно прослужить максимальное количество лет, а для этого следует использовать прочные материалы. Чаще всего ленточный фундамент возводится из следующих материалов:
- Армированный бетонный монолит. Данное основание очень прочное, при правильной эксплуатации может прослужить около 150 лет.
- Бутовый фундамент также может эксплуатироваться на протяжении 150 лет.
- Срок службы фундамента с использованием керамического кирпича составляет почти 50 лет.
- Бетонные блоки, используемые при возведении фундамента, продлевают срок службы основания до 75 лет.
Виды ленточных фундаментов
В зависимости от используемого материала фундамент может быть:
- Монолитным. Данное основание возводится непосредственно на строительном участке.
- Сборным. Фундамент этого вида возводят из кирпича (без привлечения строительной техники) или бетонных блоков (для их укладки требуется грузоподъемная техника).
Разновидности ленточного фундамента
Кроме этого, в зависимости от предполагаемой нагрузки возможно строительство фундамента двумя способами:
- Мелкозаглубленный фундамент закладывают по периметру всего дома, чтобы равномерно распределить нагрузку. Данный вариант позволяет сократить материальные затраты на основание, но при этом подходит только для легких построек. Чаще всего мелкозаглубленный фундамент возводится под одноэтажные кирпичные, деревянные, каркасные и блочные дома. Максимальная глубина закладки такого фундамента может достигать 60 см.
- Заглубленный фундамент более прочный и устойчивый, поэтому подходит для строительства многоэтажных кирпичных и каменных домов, а также для строений, имеющих тяжелые перекрытия. Заглубленное основание может быть залито цельным монолитом, или сложено из бетонных блоков, скрепленных бетонным раствором. Закладка монолитного фундамента достигает глубины 120 см, то есть ниже уровня промерзания грунта.
Область использования ленточного основания
Фундаменты ленточного типа применяют при возведении многих зданий и сооружений
Фундаменты ленточного типа применяют при возведении следующих зданий и сооружений:
- Он подходит для дома с массивными несущими стенами из камня, кирпича или монолитного бетона.
- Если состав грунта на участке неодинаковый и существует вероятность усадки строительных конструкций, то устройство ленточного основания под дом поможет защитить всё строение от трещин и неравномерного оседания.
- Заливка ленточного фундамента часто используется при возведении дома с подвалом или цокольным этажом.
- Мелкозаглублённое ленточное основание можно применять при строительстве дома из древесины, пеноблоков или при возведении каркасного строения.
Каким может быть ленточный фундамент: о видах
В настоящее время данный тип фундамента различается на монолитный и сборный, в зависимости от технологии закладки, а также на незаглубленный мелкозаглубленный и заглубленный — в зависимости от глубины его закладки
Как уже упоминалось выше, конкретный вид ленточного фундамента определяется на этапе проектирования будущего архитектурного объекта, принимая во внимание его технические и эксплуатационные параметры, а также характеристики имеющегося на участке грунта (тип грунта и уровень грунтовых вод)
Монолитный ленточный фундамент
Этот вид основания представляет собой монолитную железобетонную ленту, которая заливается непосредственно на месте строительства. К такому виду относятся незаглубленный мелкозаглубленный и заглубленный ленточный фундамент
Крайне важно при создании такой ленты, максимально оперативная её заливка. Кроме того, необходимо равномерно и быстро распределять бетон по опалубке и как можно тщательнее провибрировать его
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.
Мелкозаглубленный ленточный фундамент (МЗЛФ)
Мелкозаглубленный ленточный фундамент
Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.
Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.
Согласно СП 22.13330.2011 «СНиП 2.02.01-83*. Основания зданий и сооружений», вид МЗЛФ зависит от степени пучинистости грунта.
Так, МЗЛФ рекомендуется делать на пучинистых грунтах с УГВ не выше 1 метра от поверхности земли. Его закладывают выше уровня промерзания, на глубине 20-50 см от поверхности. При невысокой стоимости изготовления для этих фундаментов характерна высокая надежность, они служат без ремонта по 15-20 лет. Такому фундаменту необходимо утепление высокого качества – и ленты, и отмостки – чтобы снизить воздействие морозного пучения.
В индивидуальном жилом строительстве чаще всего закладывают мелкозаглублённые ленточные фундаменты, которые могут иметь вид:
Т-образное;
Т — образный ленточный фундамент
Классическое прямоугольное.
В первом варианте работы по созданию фундамента отличаются большей трудоёмкостью. В свою очередь, прямоугольное сечение является более быстрым, простым и бюджетным способом закладки фундамента ленточного типа. Такое основание отлично подходит для возведения одно- и двухэтажных частных жилых домов из любого строительного материала.
Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Узнать какая глубина промерзания грунта в Вашем регионе. На слабопучинистых и непучинистых грунтах можно делать мелкозаглубленную ленту из ФБС.
Заглубленный ленточный фундамент
Структура заглубленного фундамента
Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.
Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.
Такой вид фундамента может закладываться на 15-20 сантиметров ниже уровня промерзания земли
При этом во внимание принимаются несущие характеристики грунта, расположение его пластов, а также высота уровень грунтовых вод
Фундамент из блоков ФБС
Заливка бетоном
Наконец, наступает самый важный этап – заливка опалубки бетоном
Здесь очень важно выдержать оптимальные пропорции, чтобы получившаяся конструкция могла выдерживать значительные нагрузки без вреда для себя. Специалисты рекомендуют брать цемент, песок и щебень в следующий пропорции – 1:3:5, для получения марки M300
Экономить на цементе, как на вяжущем веществе, не стоит. Лучше потратить несколько лишних сотен рублей, чем неправильно провести расчет и возвести недостаточно прочный фундамент. Следует помнить что цемент с возрастом теряет свои свойства. Поэтому для заливки фундамента следует брать цемент возраст которого не превышает 1 месяца.
Также рекомендуется потратиться и арендовать бетономешалку. Ведь объем бетона, нужного для заливки котлована для бани и, тем более, дома, довольно велик. Всю работу можно выполнить и вручную, используя старое корыто и лопату, но в этом случае вам придется потратить немало сил и времени.
Готовый бетон рекомендуется заливать небольшим слоем – около 15-20 сантиметров, после чего трамбовать глубинным вибратором или деревянной трамбовкой. Это позволяет исключить вероятность образования пустот, тем самым повышая общую прочность бетона.
Если работы ведутся при температуре ниже нуля, необходимо использовать специальные морозостойкие добавки. Да, это увеличивает стоимость строительства. Зато гарантирует высокое качество фундамента. В противном случае вода замерзает и бетон не набирает прочность ни после строительства, ни в теплое время года. Некоторые специалисты рекомендуют пользоваться обычной поваренной солью, если температура не опускается ниже -5…-10 градусов по Цельсию. Её расход в таком случае зависит от количества цемента. На 100 килограмм цемента применяется 1.5 килограмма соли. Но это старый век, вам бы так делать не советовал, не в коем случае.
Когда заливка завершена, бетон необходимо прикрыть строительным полиэтиленом – это позволяет сделать процесс набора прочности более равномерным, предотвращая быстрое высушивание и растрескивание. Через две недели фундамент наберет значительную прочность. Расчетная прочность достигается через 4 недели (при нормальной влажности и температуре), что позволяет начинать строительство.
Как видите, пошаговая инструкция ленточного фундамента своими руками довольно проста. Каждый человек, изучив теорию, сможет легко справиться со всей этой работой.
Интересные статьи о фундаменте:
.
.
Рекомендуем к просмотру видео ролик, с инструкцией строительства ленточного фундамента своими руками от а до я.
Расчет размеров фундамента
Он возможен в нескольких вариантах:
- расчет с учетом несущих способностей грунта
- расчет на деформирование грунта
Целесообразно воспользоваться первой методикой, поскольку она не требует специальных знаний и доступна любому человеку.
Суть расчета состоит в определении удельной нагрузки на подошву фундамента и сравнение этой величины с величиной несущей способность грунтов. При этом учитывается:
- Вес конструкции здания.
- Определение размеров фундамента.
- Корректировка размеров фундамента, принятых первоначально.
Определение веса конструкции строения
В него включается вес следующих элементов:
- фундамента — определяется объемом уложенного бетона, умноженный на его плотность (удельный вес бетона легко найти в интернете). Конструктивно разрез фундамента представляет собой Т-образный профили, легко поддающийся расчету
- коробки здания – объем материалов стен, умноженный на их вес
- верхнего строения здания, включая стропильную систему и кровельный пирог
- отделочных материалов стен и потолков
- перекрытий, полов и лестниц
- крепежа
- столярных изделий – окон и дверей
- планируемой к установке мебели и оборудования
- материалов отопительной системы, включая вес теплоносителя
- максимально возможное одновременное присутствие людей в доме из расчета веса одного человека 83 кг
Вес стандартных изделий можно найти в технической документации на них.
Определения площади опоры строения
Чтобы получить этот показатель, нужно ширину подошвы умножить на общую длину ленты опорной конструкции. Если отдельные части имеют различную ширину, они рассчитываются отдельно. Результаты расчета отдельных частей суммируются.
Расчет удельной нагрузки на грунт
В подготовительных расчетных операциях получены все данные для завершающего этапа расчета. Имеется вес строения (Рстр) и общая площадь опоры (S). Расчет удельной нагрузки (N) производится из соотношения:
N = Pстр. : S (кг/см2)
Полученный результат нужно сравнить с предельно допустимыми нагрузками для характерного грунта под строением.
Корректировка размеров фундамента
Эта операция производится в тех случаях, когда величина расчетной нагрузки существенно отличается от допустимой нагрузки на грунт. Рассмотрим возможные варианты:
- Расчетная величина меньше допустимой. Корректировку можно произвести путем увеличения площади опорной поверхности, чего можно добиться увеличением ширины подошвы. Уменьшение нагрузки за счет уменьшения веса строения приведет к кардинальному изменению проекта в целом, что вряд ли приемлемо.
- Расчетная величина больше, чем в 1,5 – 2,0 раза допустимой. Этот результат практически обеспечивает достаточную прочность фундамента для безопасной эксплуатации здания.
- Расчетная величина значительно превышает допустимую. Корректировка нужна в сторону уменьшения площади опорной поверхности основания, что дает экономию в материальных и трудовых затратах на возведение фундамента.
Виды ленточного фундамента по способу устройства
В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.
Монолитный ленточный фундамент
При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.
Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения
Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.
Свайно- и столбчато-ленточный фундамент
Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.
Столбы или сваи располагаются по периметру фундамента с шагом 2 м
В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.
Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.
Сборный ленточный фундамент
Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура ?15 мм.
После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.
Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном
Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.
Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.

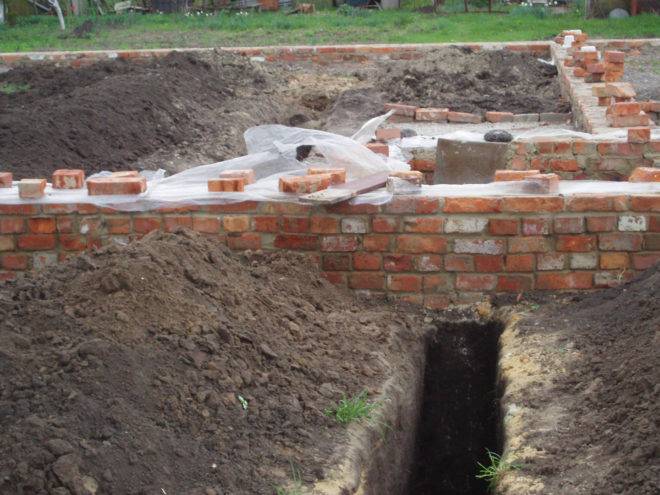

Ленточный фундамент из кирпича
Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.
Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции
После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:
- жёсткость конструкции;
- высокую ремонтопригодность;
- простоту обустройства.
Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.
Присыпка и выравнивание основания песком
Песчаная присыпка или «подушка» применяется для выравнивания территории. Обычно к ней прибегают при наличии неровностей либо неоднородности грунта. Параметры песчаной подушки могут варьироваться, в зависимости от ситуации, климата и профессионализма строительной бригады.
В Британии подушку для опалубки ленточного фундамента актуально делать высотой 20 см, а в России приемлемей делать 30-60 см. При этом, что выполняется насыпь на 50-80% больше, после чего проводится утрамбовка (Строители называют утрамбовку – уплотнением). Это наглядно демонстрирует территориальную разницу.
Ленточный фундамент: какой он бывает
Прежде всего ленточные фундаменты различаются по степени заглубления в грунт.
Заглубленный ленточный фундамент закладывается ниже уровня промерзания грунта; такая конструкция предназначена для больших тяжелых сооружений с глубоким подвалом либо цокольным этажом. Строго говоря, специалисты не считают экономически целесообразной организацию заглубленного ленточного фундамента высотой более 2,5 м, поэтому для дома с высокими подвальными или цокольными помещениями лучше рассмотреть другие варианты.
Для легких загородных домов заглубленный фундамент не рекомендован: малый вес строения не в состоянии будет компенсировать действие сил морозного пучения грунта на большую площадь его подземной поверхности. Это чревато неравномерными подвижками фундамента и изменением его геометрии, что неизбежно скажется на состоянии конструкций дома.
Мелкозаглубленный ленточный фундамент устраивается выше глубины промерзания и рекомендуется для климатических зон, где эта глубина составляет не более 1,7 м. На непучинистых грунтах конечная глубина заложения фундамента не имеет особого значения и диктуется только инженерными характеристиками здания. На пучинистых грунтах фундамент закладывают на минимальную глубину 0,75 – 1 м, при этом необходимо принимать меры для дренажа и утепления грунта.
Также ленточный фундамент может быть монолитным или сборным.
Монолитный ленточный фундамент сооружается путем заливки бетона в опалубку. Он считается самым прочным и надежным, однако требует времени на застывание бетона и обходится достаточно дорого из-за серьезных земляных работ и необходимости привлечения наемной рабочей силы.
Сборный ленточный фундамент сооружается из отдельных конструктивных элементов. Чаще всего это железобетонные блоки ФБС (нередко используют малоформатные бетонные и керамзитобетонные блоки, и даже кирпич). Преимущества сборного фундамента – простота и быстрота сборки и возможность возводить стены сразу после ее окончания, так как не нужно ждать затвердевания бетона. Недостатком конкретно блоков ФБС считается их большой вес и размер – это неудобно при строительстве небольшого дома. Кроме того, все виды сборных фундаментов подходят только для непучинистых и слабопучинистых грунтов. При средней степени пучения грунтов допускается сооружение сборного фундамента только из блоков, содержащих выпуски арматуры для их соединения между собой.
Фундаментные блоки ФБС
Выбор вида фундамента
Выбор типа фундамента зависит от нескольких параметров, таких как климатические условия, особенности почвы и рельефа местности, назначение здания и другие. Поэтому к данному этапу строительства стоит отнести также изучение местности, по результатам которого и стоит выбрать вид фундамента. Одним из основополагающих преимуществ собственно ленточного фундамента является то, что устройство ленточного фундамента предусматривает наличие и обустройство подвала или цокольного этажа.
Преимущества ленточного фундамента:
- Простота возведения – самостоятельно может справиться и один человек своими руками, предварительно ознакомившись с рекомендациями специалистов и технологическими особенностями выполнения данного вида фундамента.
- Время на его возведения много не требуется. Главное, чтобы после заливки фундамент хорошо выстоялся, это самый продолжительный этап.
- Относительная дешевизна – по сравнению с другими видами фундамента данный тип не относится к дорогостоящим, также вы можете значительно сократить расходы, сделав фундамент своими руками.
- Надежность – при выполнении всех рекомендаций специалистов в данной области у вас обязательно получится прочное и надежное здание.
- Долговечность – определяется как совокупность таких параметров как прочность и надежность.
Однако стоит отметить, что данный вид основания здания имеет свои особенности, некоторые могут отнести это к недостаткам, но, так или иначе, данный факт также следует учесть – фундамент ленточного типа применим только при сухом типе грунта, при условии неглубокого промерзания. Если вы все-таки выбрали данный вид фундамента для пучинистых почв, которые имеют большую глубину промерзания, то для этого вам необходимо будет просто приложить больше усилий и соответственно средств на его возведение. Результатом может быть нерациональное использование средств и времени.
Как выбрать марку бетона для ленточной конструкции?
Стоит выбрать подходящую марку бетона перед тем, как создавать свайно-ленточный фундамент своими руками: пошаговая инструкция поможет это сделать. Стоит рассмотреть следующие варианты:
- для мелкозаглубленного основания подойдут материалы марки М100 – М150, но при неглубоком прохождении подземных вод стоит выбрать марку М250;
- для заглубленного варианта стоит предпочесть марки М200 или М250;
- при создании фундамента под тяжелые строения рекомендуется использовать материалы марок М300 или М350.
Для особо прочного основания следует выбирать марки с более высоким номером
При монтаже конструкции важное значение имеет гидроизоляция и установка цоколя
Статья по теме:
Расчет фундамента
Земляным работам и строительству предшествует расчет ширины фундамента, глубины и общей площади подошвы.
Она определяется так: S>k(n)*F/k(c)*R.
В этой формуле:
- k(n) – коэффициент надежности.
- F – нагрузка от постройки и все, что увеличивает давление на ленточное основание.
- k(c) – коэффициент, значение которого принимается в зависимости от типа грунта (от 1 для влажных почв до 1,4 для сухих).
- R – сопротивление почвы.
Важно принимать в расчет и другие нагрузки. К ним относятся:. К ним относятся:
К ним относятся:
- снежный покров;
- площадь потолочного перекрытия и потолка;
- площадь внутренних элементов здания (лестниц, перил и пр.);
- стропильная система, вес кровли и материалов, из которых сделана крыша;
- вес материала для облицовки и обустройства дома, цоколя, воздушной и тепловой изоляции.
Расчет фундамента определяется по формулам.
Примерные исходные данные для расчета:
- Место строительства (город, область).
- Тип местности (село, ПГТ).
- Размер постройки (в метрах, по наружным граням фундамента).
- Угол наклона крыши.
- Предполагаемая высота.
- Наличие или отсутствие цоколя, материалы для его постройки.
- Внутренние и наружные несущие стены, их толщина и высота.
- Вид кровли.
Проведение разметки
Строительство начинается с разметки фундамента. Приступать к ней следует лишь, когда на руках у вас будет готовый проект будущего дома, бани или гаража. В первую очередь участок тщательно очищается от любого крупного мусора и других предметов, способных помешать правильной разметке.
Сначала выберите конкретную точку проекта (обычно один из углов) и привяжите её к местности, воткнув деревянный кол или арматуру в землю. После этого, пользуясь метром, обозначьте внешние и внутренние границы фундамента, соблюдая прямые углы и диагонали. Не забывайте – толщина фундамента должна быть на 5-15 сантиметров больше, чем толщина стен. Дополнительно увеличьте ширину будущего котлована на 5-10 сантиметров для установки опалубки. Исходя из этого, разметьте будущее местоположение стен при помощи колышков. Соедините их между собой при помощи проволоки, бечевки или толстой лески. Не забывайте про необходимость закладывать фундамент не только под внешними стенами, но и под внутренними.
![](/mark_r_img.png)
