Лестница гусиный шаг — как сделать своими руками

Расчёт ступеней

Наиболее важным этапом в подготовительных работах проекта являются расчеты габаритов ступеней. Именно эти компоненты обеспечивают удобство подъема и спуска и безопасность эксплуатации. Они влияют на площадь, которую лестница будет занимать в доме.

Первым шагом требуется рассчитать число ступенек. Правильно провести работу нужно перед подготовкой материалов и инструментов. Чтобы узнать точное количество проступей, нужно разделить общую высоту помещения от пола до потолка и перекрытия на высоту ступеней. Получившееся число округлить в большую сторону.

Угол подъема

Например, если планируется делать подступенки высотой 17 сантиметров, а высота первого этажа с перекрытием достигает 290. В таком случае число ступенек должно равняться 290/17 = 16. Поскольку первая и последняя совпадает с уровнем пола и потолка на разных ярусах, то их делать отдельно не стоит.

Расчет забежных проступей

Во время составления чертежа обязательно ориентируйтесь на рост каждого из людей, которые будут подниматься по лестнице. При наличии в семье детей придется учитывать некоторые нюансы, например более узкое расстояние между балясинами.

После чего, нужно правильно рассчитать длину подъемной площадки. Это требуется для получения точной ширины ступени. Чтобы посчитать придется разделить общую длину предполагаемого марша на количество ступеней.

Расчет косоура

Технология выполнения лестницы «гусиный шаг» своими руками

Обладая минимальными навыками работы с древесиной выполнить простую прямую лестницу «гусиный шаг» можно своими руками. Для этого необходимо заранее произвести расчеты и определить ширину лестницы, угол подъема, количество ступеней и размеры пролета в плане. Если вы не обладаете навыками проектировщика, можно использовать готовый чертеж.

Технология выполнения лестницы

Изготовление опорных балок

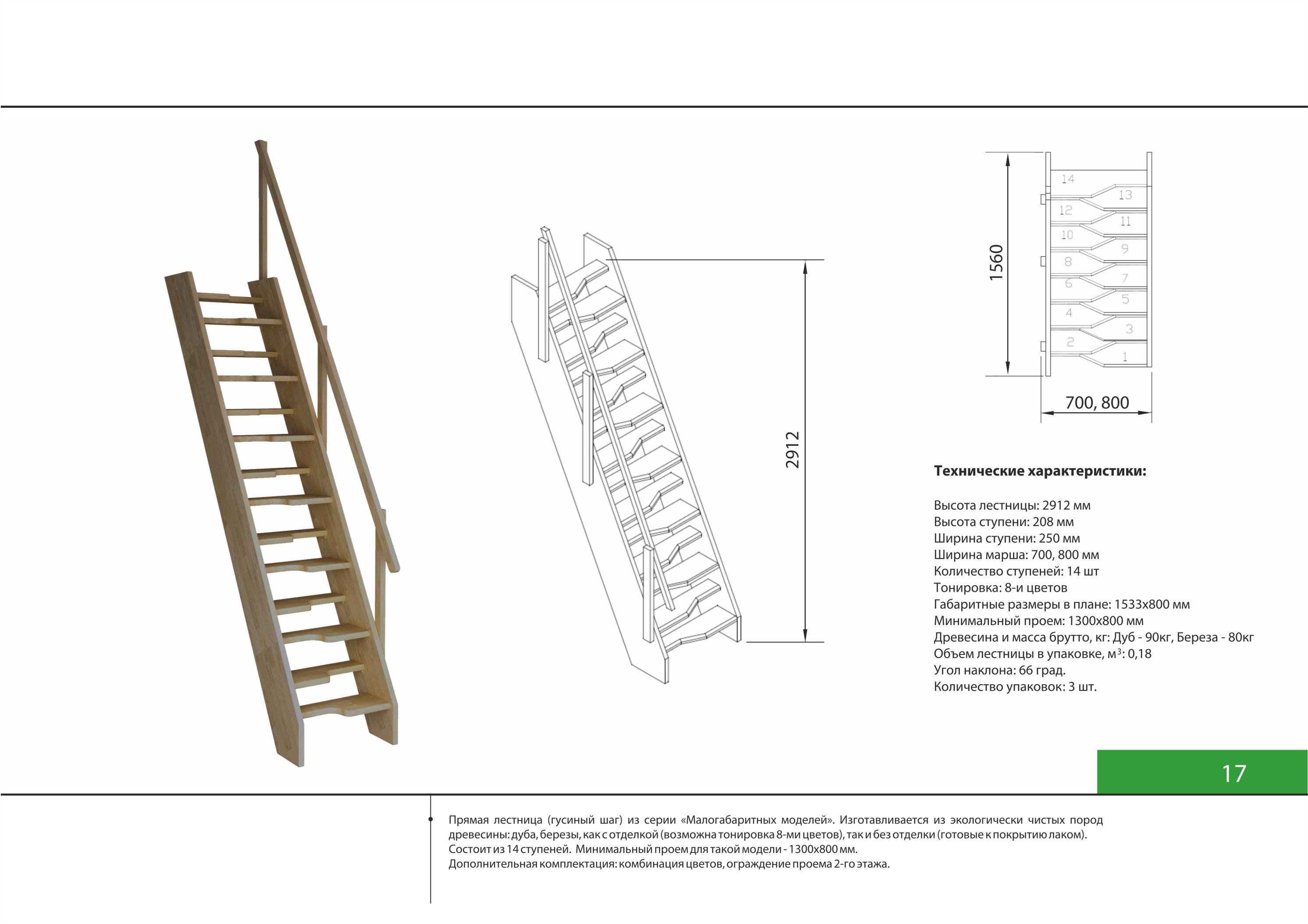

Представленная на чертеже лестница относится к малогабаритным лестницам тетивного типа, то есть ступени опираются на пазы в несущих опорных балках – тетивах. Тетивы изготовляют из толстой сухой струганой доски. Оптимальная толщина доски – 60 мм, ширина – 30 см. Рекомендуемый угол наклона лестницы – от 45 до 60 градусов, при этом длина каждой тетивы при высоте потолка первого этажа 2,5 метра указан в таблице.

Таблица Угла наклона лестницы к длине тетивы

Разметку на подготовленную доску наносят по заранее начерченному на плотном картоне лекалу. При нанесении разметки необходимо помнить, что ступеньки располагаются в шахматном порядке, чередуя на каждой тетиве широкую и узкую стороны. Гнезда для посадки ступенек выполняют с помощью ручного фрезера. Для повышения точности можно изготовить шаблон из фанеры или МДФ с пазами и рейкой, обеспечивающей фиксацию шаблона на доске под нужным углом.

Процесс нанесения разметки на подготовленную доску

Изготовление ступеней

Ступени делают из сухой сосновой доски толщиной 36 мм. Доску отрезают по ширине, срезают один передний угол по прямой линии или по лекалу, после чего обрабатывают шлифовальной машинкой все острые углы. Нижняя ступень выполняется без срезанных углов.

Сборка лестницы

Лестницу собирают на полу или другой ровной поверхности. Кладут одну тетиву гнездами вверх и устанавливают в нее ступеньки, промазывая стыки герметиком для дерева. Сверху на ступеньки укладывают вторую тетиву и совмещают ступени с гнездами. Закрепляют тетиву на ступеньках с помощью деревянного молотка.

Процесс сборки лестницы

Установка тяжей

При нагрузке ступеньки прогибаются, а после обратно выпрямляются. При этом создаются усилия, способствующие расхождению тетив в разные стороны. Чтобы избежать этого, в трех-четырех местах под ступеньками устанавливают металлические или деревянные тяжи. Деревянные тяжи выполняют из сухого бруска. Их вставляют в специально сделанные сквозные пазы, а концы расклинивают стальными или деревянными клиньями. Металлические тяжи представляют собой шпильки необходимой длины. Под них в тетивах сверлят отверстие необходимого диаметра, закрепляют их с помощью гаек и закрывают декоративными элементами.

Различные способы крепления тетив

Установка лестницы и крепление перил

Лестницу ставят на предназначенное для нее место, нижним концом упирая в опорный брус, а верхним – в заранее выполненные в балке перекрытия пазы. Закрепляют опорный брус на балке пола с помощью анкерных болтов. Перила для лестницы «гусиный шаг» должны быть прочными, если лестница с одной стороны проходит вдоль стены, их выполняют только с одной стороны. Опорные столбы перил ставят на полу первого этажа в заранее подготовленные гнезда, дополнительно закрепляют их на шпильки. Балясины или рейки для перил устанавливают на верхнюю либо боковую часть тетив с помощью шпилек или саморезов, предварительно промазав стыки столярным клеем. Перила крепят саморезами изнутри.

Технология установки лестницы и крепления перил

Отделка лестницы

Лестница «гусиный шаг» обычно имеет довольно крутую форму, поэтому покрытие ступеней не должно быть скользким. Оптимальным вариантом является отделка лестницы лако-красочными материалами с последующим закреплением на ступенях накладок из нескользящего материала, например, ковролина. Лак или краску наносят на все деревянные конструкции лестницы после предварительной шлифовки и очистки от пыли. Если в дереве видны следы от крепления элементов, их закрывают деревянными заглушками или герметиком. При желании дереву можно придать любой оттенок, покрыв его морилкой или колером для дерева. Покрытие хорошо просушивают, при необходимости снова шлифуют самой мелкой наждачной бумагой и покрывают вторым слоем лака.

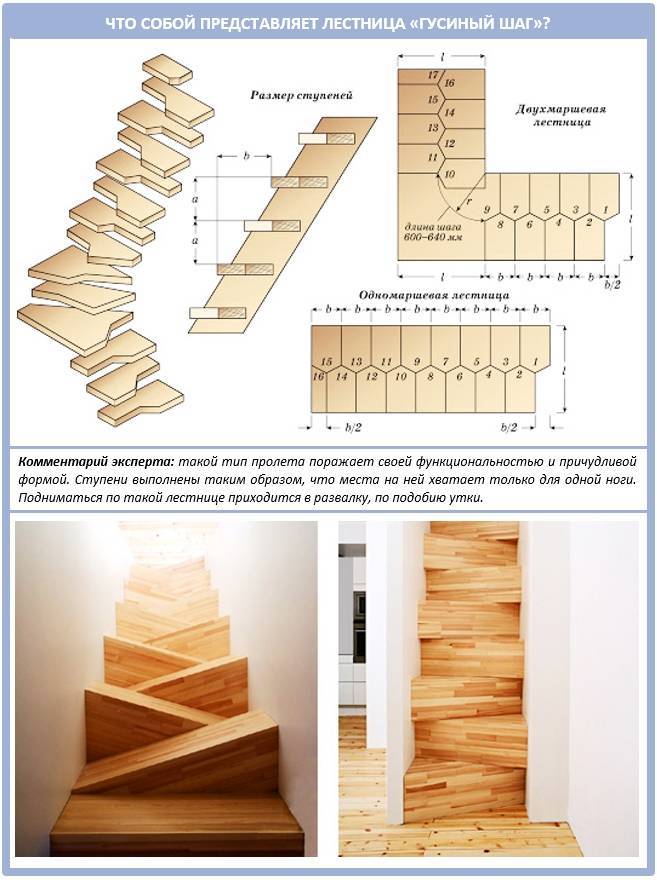

Лестница «гусиный шаг» относится к компактным лестницам. Она оригинально смотрится и занимает немного места, однако, в домах для постоянного проживания может быть не очень удобна, особенно если среди членов семьи есть пожилые люди или маленькие дети. В этом случае лучше установить маршевую прямую лестницу на второй этаж или поворотную лестницу.

Мотыльковый тип лестницы

Лестницы «гусиный шаг» изготавливаются на косоурах или тетивах. При установке необходимо грамотно выбрать древесину: она должна быть хорошо просушенной и не иметь сучков. Оптимальным выбором будет лиственница, дуб или бук. А вот сосна или липа в число рекомендуемых пород не входят.

Лестницу «гусиный шаг» можно изготовить и на косоуре из металла. После установки сборного косоура на нём необходимо закрепить металлический каркас ступенек. Основную нагрузку воспринимают края лестницы, а не центральная часть. Поэтому от ширины конструкции напрямую зависит плечо и нагрузка на место крепления. Эти параметры пропорционально увеличивают. Закрепляют ступени только после корректировки с помощью уровня, чтобы не нарушить их горизонтальность.

Изготовление тетивы начинают с выбора двух балок из дерева с сечением 30х6см (ширина и толщина, соответственно). Длина тетивы определяется по теореме Пифагора. Высоту лестницы и длину её проекции принимаем за катеты. Далее приступают к разметке тетивы

Важно сохранить горизонтальность размещения ступеней. Для этого сначала монтируют одну тетиву, закрепляя её верхний конец на перекрытии, а другой крепится к полу

Место для вырезки пазов лучше отмечать при помощи уровня

Место для вырезки пазов лучше отмечать при помощи уровня.

Разметка ступени лестницы «гусиный шаг»

Учитывая особенности вырезки ступеней, имитирующих гусиный шаг, необходимо чередовать стороны с широкими и узкими концами.

Пазы для ступеней вырезают с использованием фрезы глубиной 2,5 см. Для того, чтобы сделать детали идентичными, необходимо разметить другую тетиву только после окончания работ с первой путём переноса размеров. В этом случае исключается возможность перекоса ступеней.

К ступенькам для лестницы «самба»  с конструкцией на косоурах разметку можно сделать при помощи двух лекал. Одно в виде прямоугольного треугольника, где первый катет соответствует высоте ступеньки, а второй — глубине ступени в широком месте. Другое лекало вырезают в виде прямоугольного треугольника с катетами равными высоте и глубине узкой части проступи. И опять же не стоит забывать про чередование вырезов. Если на первом косоуре вы начинаете разметку с использованием первого лекала, то для второго начинать надо с другого лекала.

Ступеньки для лестницы «гусиный шаг» делают из заготовки, которую делят пополам на несколько равных сегментов. Выпиливают их с помощью электролобзика, после чего фрезеруют. А если возникает необходимость и заштукатуривают.

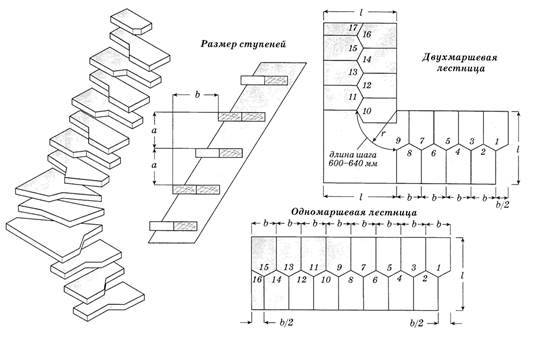

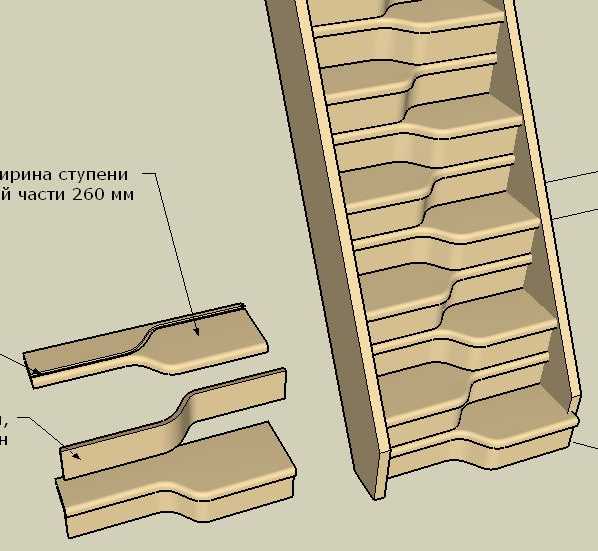

Чертёж ступени

Сборку лестницы производят с помощью деревянного или резинового молотка. Это необходимо для того, чтобы обойтись без механических повреждений древесины. Для работы используют твёрдую и ровную поверхность. Одну тетиву укладывают пазами наверх, далее вставляют ступени. Места стыков необходимо промазать с помощью специального герметика для дерева. Возможно использование клея. Когда ступени установлены, на них сверху укладывают вторую тетиву

При это надо обратить внимание на то, чтобы пазы совместились с торцом ступенек

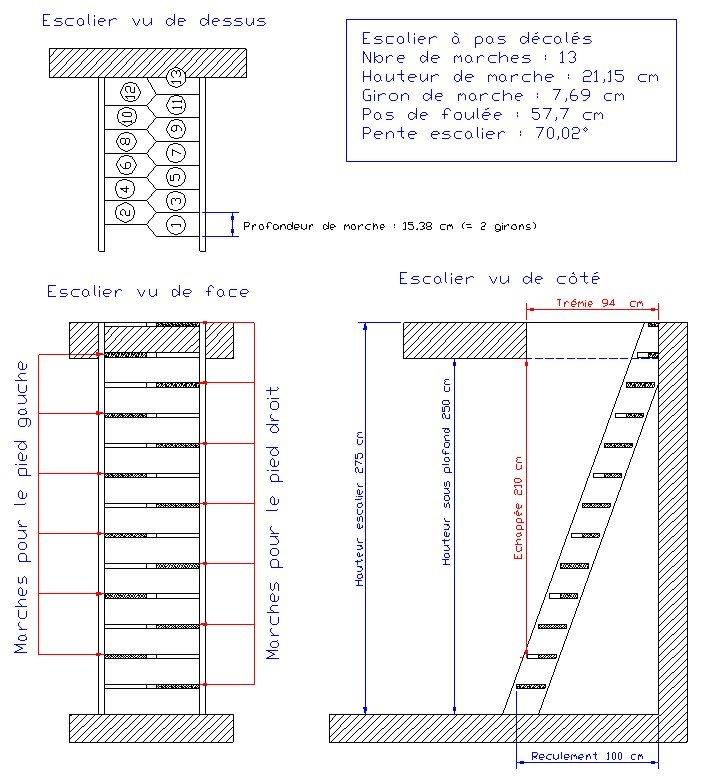

Лестница «гусиный шаг» – вид сбоку

Стяжки для лестницы необходимы, чтобы ступеньки не прогибались под действием веса человека, а тетивы не расходились. Устанавливают стяжки в нескольких местах (обычно достаточно три-четыре). Выполняют их обычно металлическими или деревянными.

Схема выполнения стяжек

Для того чтобы поставить стяжки из дерева, предварительно подготавливают несколько сквозных отверстий. Далее их заклинивают и фиксируют с помощью деревянных вставок.

Если же стяжки выполняются металлическими, то для этих целей подойдут шпильки, которые вставляют в проделанные насквозь отверстия и закрепляют гайками. Шпильки нужно подобрать соответствующей длины.

Когда лестница собрана, приходит время установить её на место, фиксируя один  конец на опорный брус. А сверху перед началом монтажа нужно подготовить пазы. Их выпиливают в балке перекрытия. С помощью анкерных болтов закрепляют тетиву. После установки необходимо ещё раз убедиться, что ступени горизонтальны.

Обязательной является установка перил для такой конструкции. В варианте, если лестница устанавливается около стены, можно изготовить ограждения с одной стороны. Чтобы это сделать, устанавливают входные столбы в двух местах лестницы — в начале и в конце. Крепятся они при помощи шпилек металлических или шкантов из дерева. Для усиления перил столбы иногда «топятся» в специальные углубления, которые подготавливают заранее. Балясины монтируют на несущие элементы или ступени. Закрепляют поручни с помощью саморезов. Необходимо промазывать все стыки клеем.

Мотыльковые лестницы своими руками

Лестницы “утиный шаг” могут быть изготовлены, как на косоурах, так и на тетивах

Важно правильно подобрать древесину: дерево обязательно должно быть хорошо просушено и без сучков. Не рекомендуется использовать сосну или липу, лучше всего подойдут лиственница, дуб и бук

Тетива

Мы будем изготавливать лестницу на тетивах. Для этого нам понадобятся две деревянные балки шириной 30 см и толщиной 6 см. Длину тетивы можно вычислить по теореме Пифагора, исходя из высоты лестницы и длины ее проекции на плоскость (E). В нашем случае вполне достаточно балок длиной 4 метра. Размечаем тетиву.

Очень важно, чтобы ступени размещались строго горизонтально. Поэтому рекомендуется установить одну тетиву, закрепить верхний конец на перекрытии, а нижний – на полу и при помощи уровня наметить места для пазов

Пазы под ступени вырезаются с помощью фрезы на глубину 2,5 см.

Чтобы несущие получились идентичными, рекомендуется размечать вторую тетиву только после того, как будет закончена первая. Просто перенесите размеры с готовой тетивы. При таком подходе исключаются перекосы ступеней.

Ступени “гусиный шаг”

Для изготовления ступеней нам понадобится 17 заготовок шириной 30 см, толщиной 4 см и длиной 80 см, как показано на фото. Перед тем, как придать ступеням форму, следует нанести разметку, которая поможет сделать аккуратный разрез.

Заготовка делиться пополам, на равные сегменты, по 40 см. Ступень выпиливается электролобзиком, затем кромки фрезеруются и, при необходимости, зашкуриваются.

Сборка лестницы

Нам понадобиться деревянный или резиновый молоток, чтобы аккуратно подогнать все детали и не повредить древесину. Лестницу лучше собирать на твердой ровной поверхности. Одна из тетив укладывается пазами вверх и в нее вставляются ступеньки, при этом стыки промазываются специальным герметиком для дерева или клеем. Сверху на установленные ступени укладывается вторая тетива, совмещая пазы с торцами ступеней. На рисунке показано, как правильно собрать конструкцию.

Стяжки для лестницы

При эксплуатации лестницы ступени могут прогибаться под весом человека. Из-за этого в конструкции возникают усилия, направленные на расхождение несущих балок, что может привести к поломке лестницы. Чтобы тетивы не расходились, достаточно в трех или четырех местах поставить стяжки, выполненные из дерева или металла.

Деревянные тяжи вставляются в специально подготовленные сквозные отверстия, а затем расклиниваются, либо фиксируются деревянными вставками. В качестве металлических тяжей используются шпильки нужной длины, вставленные в сквозные отверстия и закрепленные гайками.

Мы использовали металлические стяжки и вот, что у нас получилось:

Собранная лестница устанавливается на место: нижний конец фиксируется на опорном брусе, для верхних концов необходимо предварительно выпилить пазы в балках перекрытия. Тетивы закрепляются анкерными болтами. Еще раз проверяется горизонтальность ступеней во всех направлениях.

Для лестниц данной конструкции перила обязательны. Если изделие находится возле стены, достаточно сделать ограждение лишь с одной стороны. Для этого в начале и конце лестничного марша устанавливаются входные столбы. Крепление осуществляется с помощью металлических шпилек или деревянных шкантов. Чтобы усилить перила, столбы можно утопить в заранее подготовленные углубления. Балясины монтируются на несущие элементы или на ступеньки. Все стыки промазываются клеем. Поручни крепятся саморезами впотай.

Что надо учитывать при изготовлении деревянной лестницы

Очень важна форма и расположение нижней ступени. Есть основное правило: в случае, если лестница имеет изгиб влево, широкая часть первой ступени должна находиться справа и наоборот.

Поскольку у лестницы «гусиный шаг» угол наклона достаточно велик, очень важно, чтобы ступени не были скользкими. Для этого надо знать каким лаком покрыть деревянную лестницу и сколько слоев наносить

Также можно воспользоваться противоскользящими накладками.

Бессмысленно делать ступени большой ширины, так как, двигаясь по диагонали, Вы все равно не сможете далеко шагнуть, и линия подъема всегда будет по центру лестничного марша. Оптимальная ширина лестницы – 80 см.

Технология выполнения лестницы «гусиный шаг» своими руками

Обладая минимальными навыками работы с древесиной выполнить простую прямую лестницу «гусиный шаг» можно своими руками. Для этого необходимо заранее произвести расчеты и определить ширину лестницы, угол подъема, количество ступеней и размеры пролета в плане. Если вы не обладаете навыками проектировщика, можно использовать готовый чертеж.

Технология выполнения лестницы

Изготовление опорных балок

Представленная на чертеже лестница относится к малогабаритным лестницам тетивного типа, то есть ступени опираются на пазы в несущих опорных балках – тетивах. Тетивы изготовляют из толстой сухой струганой доски. Оптимальная толщина доски – 60 мм, ширина – 30 см. Рекомендуемый угол наклона лестницы – от 45 до 60 градусов, при этом длина каждой тетивы при высоте потолка первого этажа 2,5 метра указан в таблице.

Таблица Угла наклона лестницы к длине тетивы

Разметку на подготовленную доску наносят по заранее начерченному на плотном картоне лекалу. При нанесении разметки необходимо помнить, что ступеньки располагаются в шахматном порядке, чередуя на каждой тетиве широкую и узкую стороны. Гнезда для посадки ступенек выполняют с помощью ручного фрезера. Для повышения точности можно изготовить шаблон из фанеры или МДФ с пазами и рейкой, обеспечивающей фиксацию шаблона на доске под нужным углом.

Процесс нанесения разметки на подготовленную доску

Изготовление ступеней

Ступени делают из сухой сосновой доски толщиной 36 мм. Доску отрезают по ширине, срезают один передний угол по прямой линии или по лекалу, после чего обрабатывают шлифовальной машинкой все острые углы. Нижняя ступень выполняется без срезанных углов.

Сборка лестницы

Лестницу собирают на полу или другой ровной поверхности. Кладут одну тетиву гнездами вверх и устанавливают в нее ступеньки, промазывая стыки герметиком для дерева. Сверху на ступеньки укладывают вторую тетиву и совмещают ступени с гнездами. Закрепляют тетиву на ступеньках с помощью деревянного молотка.

Процесс сборки лестницы

Установка тяжей

При нагрузке ступеньки прогибаются, а после обратно выпрямляются. При этом создаются усилия, способствующие расхождению тетив в разные стороны. Чтобы избежать этого, в трех-четырех местах под ступеньками устанавливают металлические или деревянные тяжи. Деревянные тяжи выполняют из сухого бруска. Их вставляют в специально сделанные сквозные пазы, а концы расклинивают стальными или деревянными клиньями. Металлические тяжи представляют собой шпильки необходимой длины. Под них в тетивах сверлят отверстие необходимого диаметра, закрепляют их с помощью гаек и закрывают декоративными элементами.

Различные способы крепления тетив

Установка лестницы и крепление перил

Лестницу ставят на предназначенное для нее место, нижним концом упирая в опорный брус, а верхним – в заранее выполненные в балке перекрытия пазы. Закрепляют опорный брус на балке пола с помощью анкерных болтов. Перила для лестницы «гусиный шаг» должны быть прочными, если лестница с одной стороны проходит вдоль стены, их выполняют только с одной стороны. Опорные столбы перил ставят на полу первого этажа в заранее подготовленные гнезда, дополнительно закрепляют их на шпильки. Балясины или рейки для перил устанавливают на верхнюю либо боковую часть тетив с помощью шпилек или саморезов, предварительно промазав стыки столярным клеем. Перила крепят саморезами изнутри.

Технология установки лестницы и крепления перил

Отделка лестницы

Лестница «гусиный шаг» обычно имеет довольно крутую форму, поэтому покрытие ступеней не должно быть скользким. Оптимальным вариантом является отделка лестницы лако-красочными материалами с последующим закреплением на ступенях накладок из нескользящего материала, например, ковролина. Лак или краску наносят на все деревянные конструкции лестницы после предварительной шлифовки и очистки от пыли. Если в дереве видны следы от крепления элементов, их закрывают деревянными заглушками или герметиком. При желании дереву можно придать любой оттенок, покрыв его морилкой или колером для дерева. Покрытие хорошо просушивают, при необходимости снова шлифуют самой мелкой наждачной бумагой и покрывают вторым слоем лака.

Лестница «гусиный шаг» относится к компактным лестницам. Она оригинально смотрится и занимает немного места, однако, в домах для постоянного проживания может быть не очень удобна, особенно если среди членов семьи есть пожилые люди или маленькие дети. В этом случае лучше установить маршевую прямую лестницу на второй этаж или поворотную лестницу.

Плюсы и минусы

Как и любая конструкция, лестница со ступенями, напоминающими утиные лапки, имеет свои преимущества и недостатки. Среди достоинств отмечают:

Компактность. Позволяет экономить пространство, так как занимает мало места в длину и ширину, за счет чего можно увеличить угол ее наклона.

Удобство. Создаются удобные по размеру ступени, при этом сохраняется обзор последующих ступеней.

Безопасность. Несмотря на необычную конфигурацию, при правильном конструировании является вполне безопасной для перемещения.

Оригинальность. Непривычные формы украсят любой тип интерьера, задавая помещению особый стиль.

Простота монтажа. Соорудить конструкцию несложно своими руками, обладая лишь элементарными навыками и знаниями в данной сфере.

Статья по теме: Табурет с трансформацией в лестницу – универсальный стул или два предмета в одном

Самодельная лестница ничем не уступает готовым модульным решениям Если говорить о недостатках, то лестница с «утиными лапками» все же не так удобна, как конструкция с привычным прямым маршем и обычными ступенями. При подъеме или спуске требуется внимательность, так как нарушение последовательности шага может привести к падению. Из явных минусов также выделяют тот факт, что поднять габаритные предметы мебели или интерьера по такому строению крайне затруднительно.

На видео: какой должна быть деревянная лестница.

Как рассчитать лестницу онлайн на калькуляторе?

Для выполнения расчета лестницы с чертежами на онлайн-калькуляторе, необходимо перейти на вкладку соответствующей конструкции и заполнить все поля, на основании имеющихся параметров проема. Однако сначала мы рекомендуем вам ознакомиться с предложенным видео, в котором подробно описываются все шаги работы в программе и предоставлены советы профессионального мастера, который занимается изготовлением лестниц лично.

Расчет лестницы онлайн на калькуляторе от КАЛК.ПРО – это уверенность в качестве возводимой конструкций за счет высокой точности производимых операций.

Требования к конструкции

Для удобного использования лестницы ее конструктивные особенности должны отвечать усредненным эргономическим характеристикам пользователей и конструкции здания. Стандартные принятые в строительстве термины, описывающие конструкцию лестницы:

• ступень – опорная поверхность для ноги. Ступени бывают прямыми (ширина одинакова по всей длине), забежными (ширина по внешнему и внутреннему краю различаются, нормальная ширина сохраняется по центральной линии подъема), имеют нормальную или измененную высоту и ширину. Выделяют консольные, закрепленные посредине или с обеих сторон варианты. Ступени состоят из проступи (горизонтальная часть) и подступенка (вертикальная часть, расположенная между двумя проступями). СНиП нормирует ширину проступи и подступенка для жилых помещений 30 и 18 см соответственно, для чердачных и подвальных – 26 и 17,1 см;
• лестничный марш – ряд ступеней, идущих с постепенным повышением, связывающий две площадки (два этажа);
• косоур – наклонная балка, на которую укладываются ступени, может быть один, два или более, в зависимости от ширины и нагрузки конструкции;
• тетива – наклонная балка аналогично косоуру, но крепление ступеней идет не сверху, а сбоку, с помощью пазов или крепежных элементов;
• больцы – металлические (обычно) элементы, соединяющие ступени в единую конструкцию;
• опорный столб – центральная часть винтовой лестницы, на которую опираются одним концом забежные ступени или в которую вмонтированы консольные ступени;
• лестничная шахта (проем) – ограниченное несущими стенами пространство в здании, где располагаются лестничные марши;
• перила – ограничивающие лестницу с внешней и/или внутренней стороны элементы, используются для опоры при движении, обеспечивают безопасность эксплуатации. Могут быть функциональными или декоративными, состоят из поручней и стоек. При оформлении декоративной деревянной конструкции опоры поручней называются балясинами, а ряд перил с одинаковым углом наклона – баллюстрадой;
• лестничная площадка – разделяет марши лестницы, может быть только на этажах или межэтажной;
• уклон лестницы – отношение высоты подступенка к ширине проступи, выражается дробным числом или в градусах (реже в процентах).

При выборе размеров конструктивных элементов лестницы, следует учитывать не только конфигурацию помещения, но и комфорт использования. При этом расчет лестницы на второй этаж ведется на основании таких параметров:

• нагрузка на конструкцию – 180…220 кг на ступень, не менее 100 кг на перила. При активном использовании подъема или весе пользователей выше нормы прочностные параметры лучше увеличить;
• высота ступени. Данные СНиПа (30 см) основаны на том, что для человека удобным является подъем в пределах 15…20 см, то есть четверти шага (для взрослого человека среднего для европейцев роста нормален шаг длиной 60…80 см);
• ширина проступи – стандарт в 30 см основан на среднем размере ступни (26…32 см) и данных о том, что для комфортного опирания требуется размещение 90% площади ступни на проступи;

• угол наклона лестницы. Средний, принятый для домашнего и общественного пользования, параметр составляет 26…33 градуса исходя из оптимальных размеров проступи и подступенка (ниже приведена схема, как сделать лестницу с учетом оптимального угла);

• ширина конструкции – 90…100 см. Данные приняты с учетом возможности разойтись на спуске/подъеме двум людям, пронести габаритные вещи;

• высота прохода – не менее 200 см. «Психологический минимум», то есть спокойно воспринимаемое человеком расстояние от макушки до свода (проема) составляет 10…20 см.

Также при выборе конструктивных элементов необходимо учитывать соответствие дизайна изделия общему стилю оформления здания изнутри, возможности отделки и использование подходящих материалов.

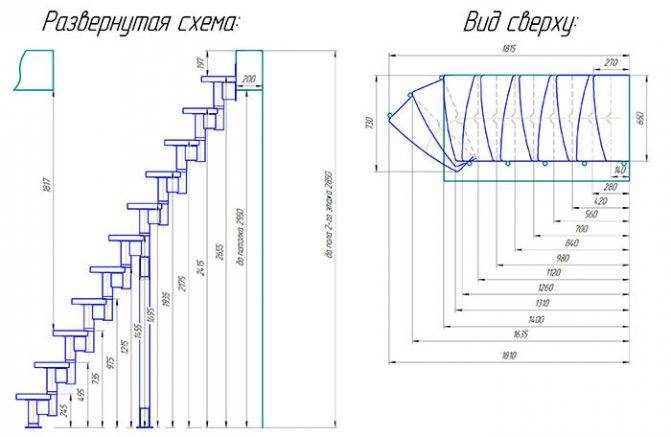

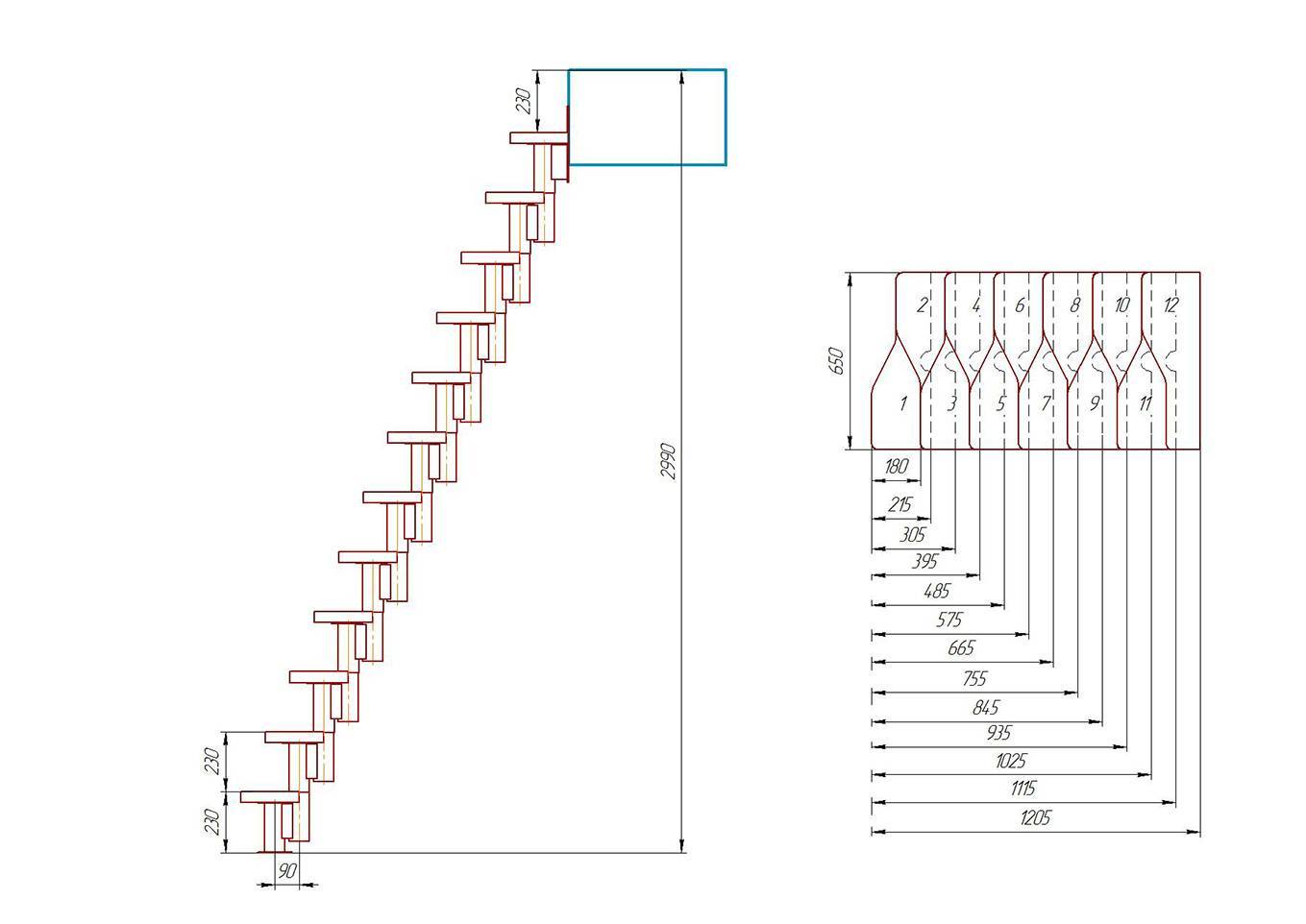

Чертеж лестницы Утиный шаг

Так как сама по себе конструкция лестницы такого типа неудобна, то необходимо принимать меры дополнительной безопасности. Например, чтобы избавить лестницу от скольжения, ступени покрываются специальным материалом, или стелют дополнительное покрытие. Сделать лестницу своими руками можно, используя готовый чертеж, а можно начертить самостоятельно. Если вы обладаете необходимыми навыками, то стоит начертить чертеж самостоятельно, тогда лестница получится максимально индивидуальной.

При расчете, вам необходимо использовать значения:

• Расстояние от пола до второго этажа;
• Высота ступеней;
• Глубина ступеней в широкой и узкой частях;
• Количество ступеней;
• Длина лестничного полотна.

Все необходимы формулы для расчета можно найти в ГОСТе. Использовать их абсолютно безопасно и очень удобно. Высота подступенка по расчетам идеальна от 12 до 22 см, а глубина от 25 до 40 см. Данные приведены в таблице ГОСТа, максимально правильные параметры уже рассчитаны.

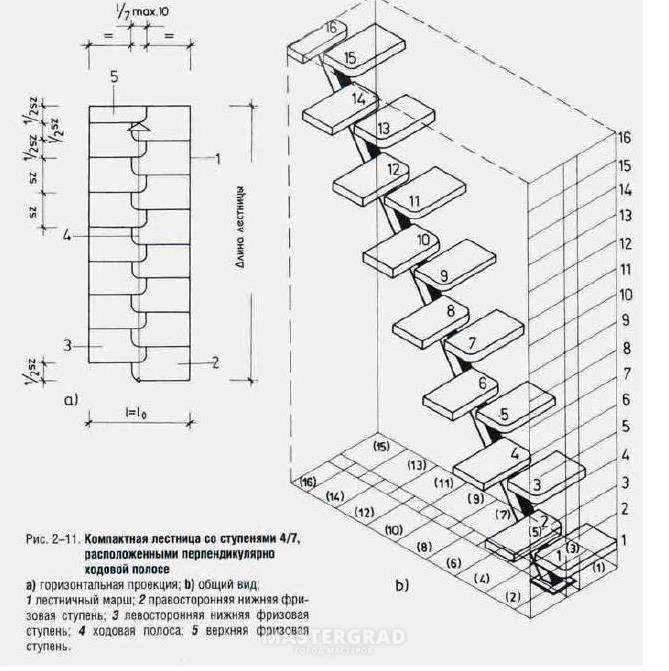

На чертеже можно увидеть, что конструкция лестницы состоит из нескольких элементов – тетивы и косоуров. На этих элементах держится вся конструкция. Нагрузка всей лестницы приходится на эти несущие элементы. Тетива обеспечивает экономию пространства.

Балясины и перила на лестнице такого типа, как Гусиный шаг, необходимы, так как спуск и подъем по такой лестнице сами по себе опасны, а отсутствие перил сделают передвижение просто невозможным.

Виды лестниц

Каждый хозяин в своем доме хотел бы иметь уникальную лестницу. Выбор форм и конструкций многообразен:

маршевые прямые — состоят из линейного пролета, опирающегося на тетиву или косоур;

Одномаршевая деревянная лестница

маршевые П- или Г-образные — пространственные конструкции с лестничными площадками, располагающаяся по периметру стен; винтовые — вертикальные опоры с клиновидными ступенями, равномерно распределенными по кругу; полувинтовые — криволинейные марши, опирающиеся на спирально изогнутые косоуры; забежные — комбинированные варианты, где прямоугольные ступени сочетаются с клиновидными;

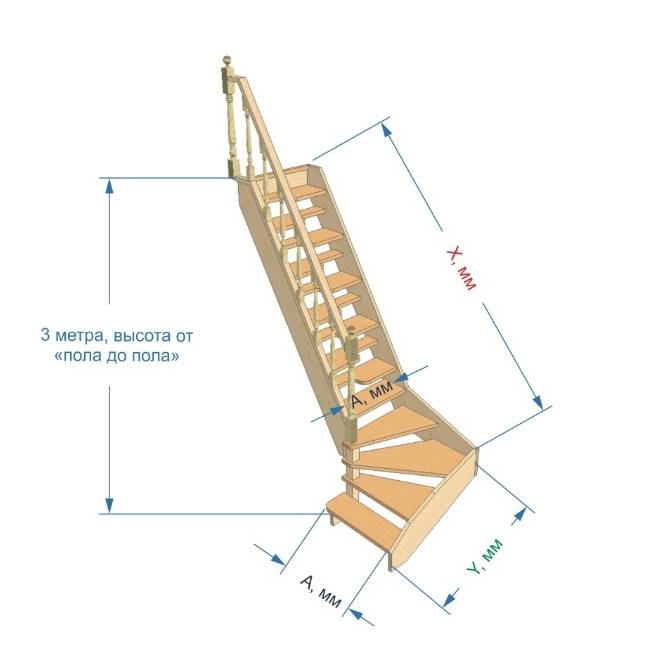

Деревянная лестница с забежными поворотами

T-образные — два марша, соединяющиеся в один; S-образные — сложные комбинации из винтовых и прямых маршей с лестничными площадками; У-образные — разновидности лестниц в форме буквы Т с полувинтовыми маршами; пирамидальные, конические, призмы — окруженные ступенями подобия постаментов.

Конструкции могут поворачивать на 90°-360°, ограждаться с одной или двух сторон или вовсе не иметь перил. Для экономии места проступи компонуют по системе «гусиный шаг» или «самба». Чтобы придать воздушность, глухие подступенки заменяют прозрачными или обходятся без них. Тогда марши получаются открытыми.

Преимущества лестницы

Главным преимуществом для лестниц «гусиный шаг» считается возможность их использовать в местах с ограниченным рабочим пространством. Обычный вариант лестницы в таком месте потребует большого уклона и высоких ступеней.

Эта лестница имеет небольшой вес, так как в ступенях сделаны вырезы. Если перемещаться по лестнице, то проступь нужна только одной ноге. Поэтому один участок ступени делают более широким под размер ноги, а остальную поверхность сужают до размеров, выдерживающих вес человека.

Благодаря вырезам на ступенях всегда видно, куда делать следующий шаг. Это повышает безопасность при пользовании лестницей.

Такая конструкция простая в изготовлении, а материалы можно приобрести в торговой сети. Её под силу сделать любому человеку, который умеет работать с древесиной.

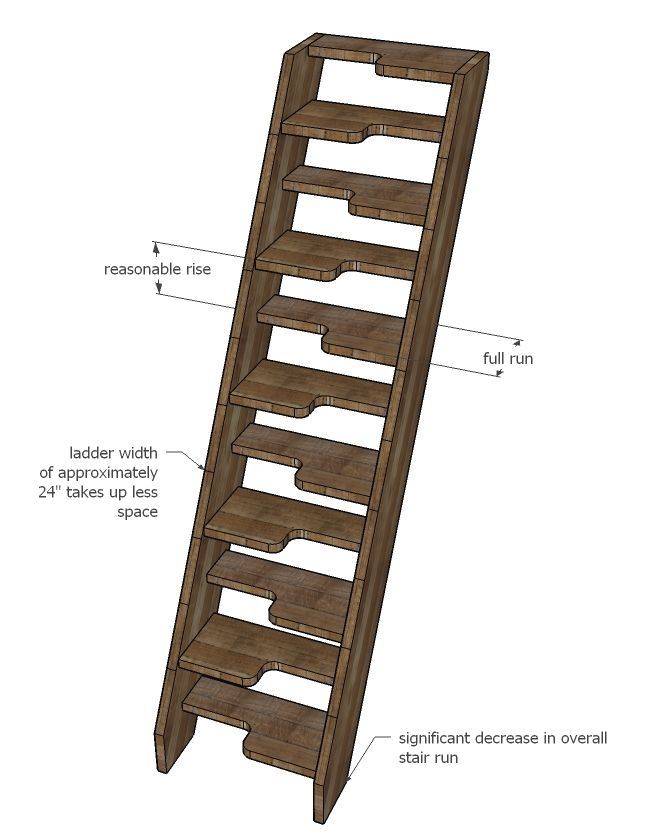

Простота изготовления «гусиного шага» хорошо видна на примере чердачного варианта лестницы, которую изготовил Андрей Грановитов.

• высота — 3 метра;
• ширина — 0,5 метра;
• 9 ступеней.

Лестницы недаром считаются непростым элементом частного дома, их конструированию даже посвящены несколько достаточно профессиональных форумов. Они требуют навыков плотника, столяра, сварщика, и кроме того, безукоризненной разметки деталей.

Вкратце, удобная лестница должна быть из ступенек равной высоты. Но часто лестницу строят до укладки пола на этажах. И если на первом планируется чистовой пол из досок толщиной 3 см, а на втором односантиметровый ковер, а строители построили ее ровной по черновым полам, то после отделки при спуске с такой лестницы постоянно будет отщущение удара в ногу при шаге на пол, так как последняя ступенька станет ниже.

Наклон ступенек наружу облегчает их мытье от грязи, но создает инстинктивное ощушение крутизны и опасности.

При проектировании винтовой лестницы часто происходит другая ошибка — крутка по вертикали выбирается по росту самого высокого человека в семье, но без учета толщины ступенек, и того, что при спуске по крутой лестнице человек часто чуть приподнимается на носках. Итог — удар головой. Поэтому при крутке 2 метра на виток и восьми ступенях лестница будет удобна только до роста 182 см, а при росте 185 придется пригибаться.

Поделюсь своим скромным опытом лестницестроения. В этой части только домашний «гусиный шаг», винтовая на обзорную площадку летом. Сейчас туда не подойти, да и не доварена она.

Работы по металлу

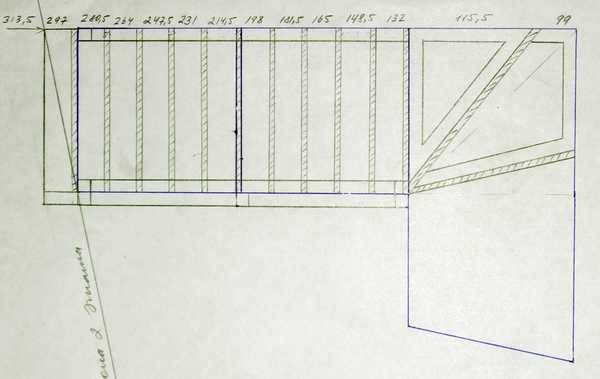

Сделал чертеж половины боковины зигзага в натуральную величину на картоне от какой-то коробки. Из обрезков фанеры сделал шаблон для разметки угла 45 градусов.
