estetic-italia.ruНормы для проектирования
Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:
- Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.
Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона - Количество ступеней нечетное.
- Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
- Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
- Высота перил 90-120 см.
- Минимальная ширина лестницы — 80 см.
Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.
Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.
При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.
Как проверить комфортность и безопасность лестницы
Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.
Общая информация
Для того чтобы самостоятельно смастерить сложную конструкцию, необходимо тщательно подготовиться к работе.
Конструктивные особенности
Изготовление деревянных лестниц своими руками предусматривает необходимость обустройства одного или нескольких пролётов (маршей), располагающихся между этажами. Каждый из них должен состоять из различных элементов, соединённых в единую конструкцию.
Основные части лестницы:
Разновидности изделий
Существует большое количество конструкций деревянных лестниц, которые можно возвести своими руками.
Самые популярные виды лестниц из дерева:
Конструкция лестницы на второй этаж
Лестницы для частных построек состоят из одного или сразу нескольких соединяющих уровни между собой пролетов, либо этажи с междуэтажной площадкой.
Перед тем, как осуществлять монтаж лестничной конструкции из древесины, стоит подробно узнать о ее устройстве.
Так, в нее входят несколько основных элементов, сильно различающихся по назначению, но выполняющих важную роль в структуре:

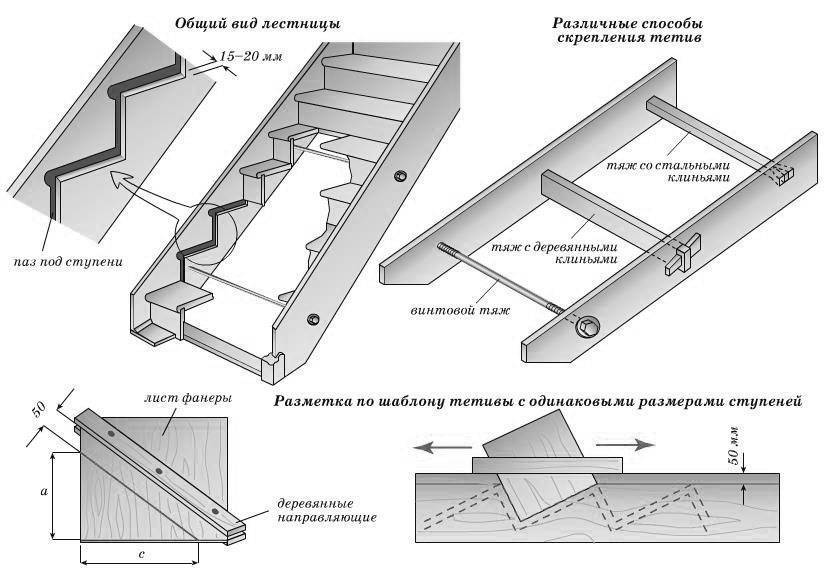

- Тетива.
Перед началом монтажа тщательно размечается так, чтобы ступеньки располагались ровно. Иногда используется как опорная функция (наподобие косоура), особенно при креплении лестницы к стене с одной стороны. - Косоур.
Является опорной балкой с вырезанной гребенкой. На него устанавливают ступени и подступенки. - Опорные столбики.
Являются основой для поручней или перил. Устанавливаются в начале и конце лестницы по краю от межэтажной площадки. - Ступень.
Основная часть лестничной конструкции, которая крепится на одной из основных балок. - Подступенок.
Является не самым важным элементом, но однозначно добавляющим лестнице надежности и устойчивости. Предназначением является поддержка ступени в самой середине. - Поручни.
Являются обязательными и предназначаются для поддержки взбирающегося человека. Устанавливаются на балясинах и опорах. - Балясина.
Является опорой для поручней и перил — фактически деталью бокового ограждения. - Дистанционная втулка.
Крайне необходима в лестницах с большим количеством пролетов.
Как сделать лестницу своими руками. Выбираем материалы
Основные этапы изготовления лестницы
Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров. На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.
Расчет ширины и высоты ступеней
Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.
Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.
Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)
При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.
Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.
Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

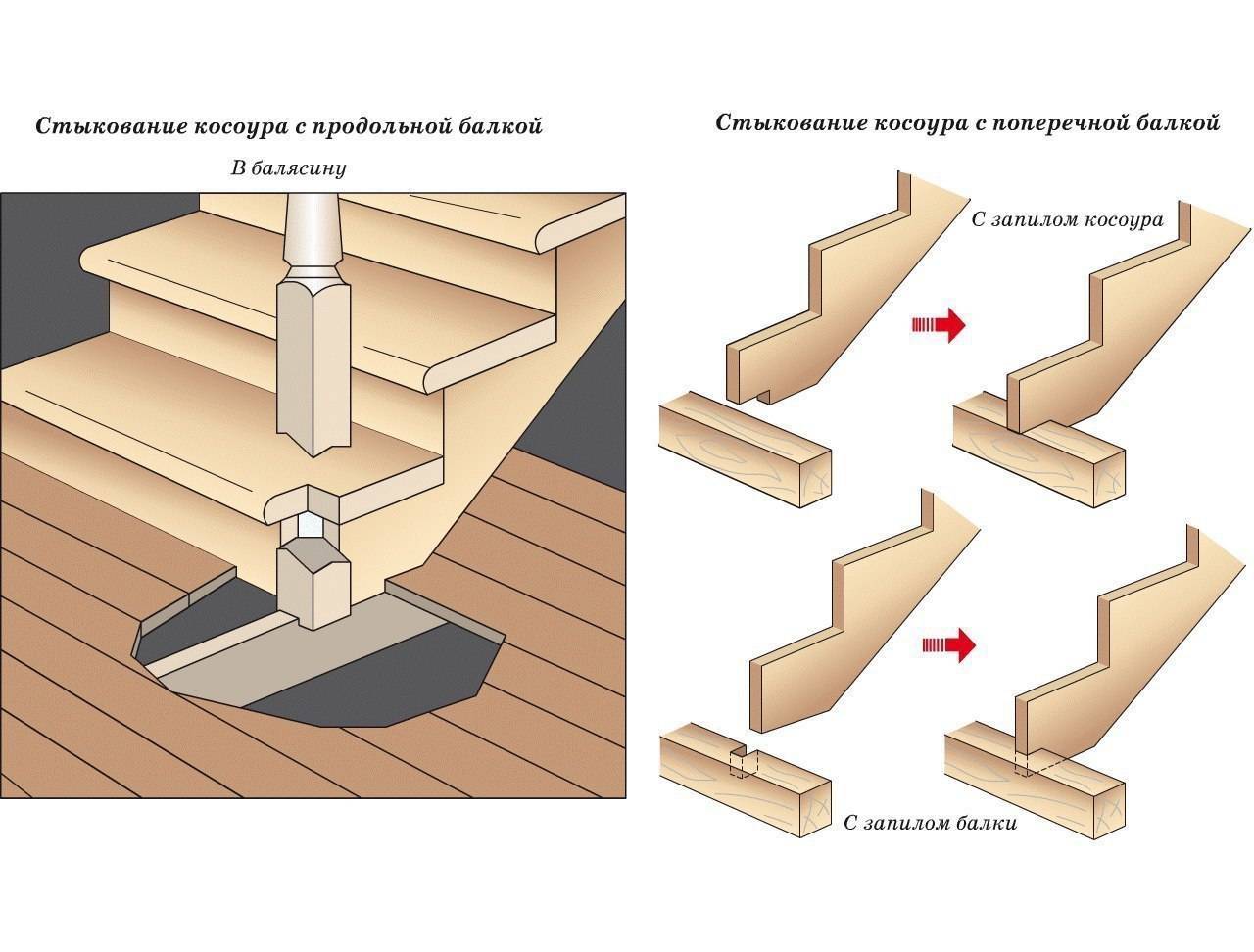

Изготовление косоуров
В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.
Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

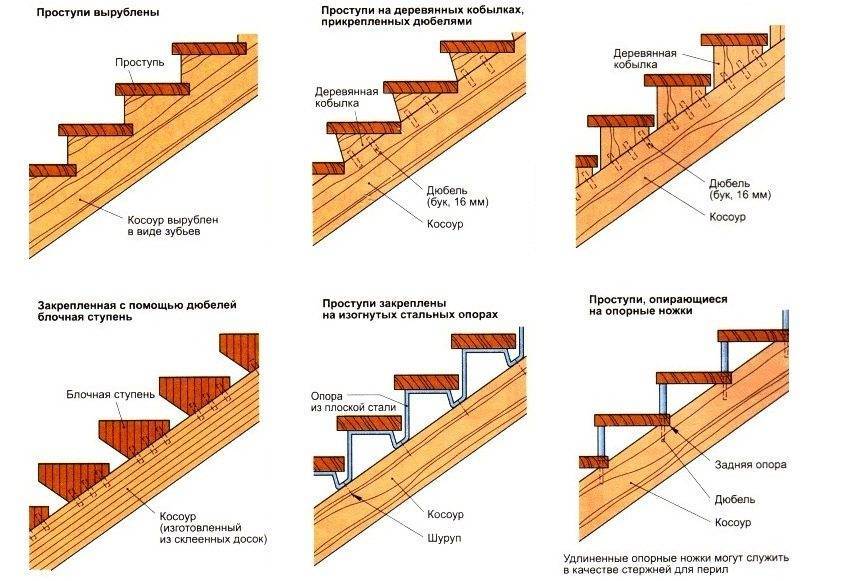

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.
Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.
После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.
Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.
Винтовая лестница своими руками
Подготовка материалов и особенности работы
Перед тем, как обдумывать строительство своими руками, необходимо составить или взять готовые чертежи, а также подготовить инструменты и материалы для лестницы, соединяющий второй этаж с первым.
Начнем с материалов для строительства конструкции на второй этаж:
- шурупы;
- толстые доски, которые в дальнейшем превратятся в ступеньки;
- бруски – сечение должно быть не менее 40 миллиметров.
Без чертежа выполнить работу невозможно, на изображении ниже подробно показано, что нужно замерять, чтобы в итоге можно было рассчитать габариты будущей конструкции.
Также стоить учесть следующие размеры при планировании конструкции на второй этаж с первого:
- угол наклона лестницы;
- ширина;
- высота всей конструкции;
- количество ступеней.
Если есть навыки в работе с 3D-редактором, то можно сделать подробную схему. К примеру, проект продемонстрирует, не получится ли из лестницы стремянки. Также рекомендуется изучить чертежи.
Конфигурация
Классификация лестниц по расположению и виду маршевых пролетов насчитывает несколько десятков вариантов. Их различают по количеству маршей, геометрии, наличию или отсутствию площадок, форме ступеней и наличию подступенков.
Для частного дома можно выделить следующие основные конфигурации лестниц:
- одномаршевые прямые;
- поворотные двух- и трехмаршевые с прямыми пролетами и лестничными площадками;

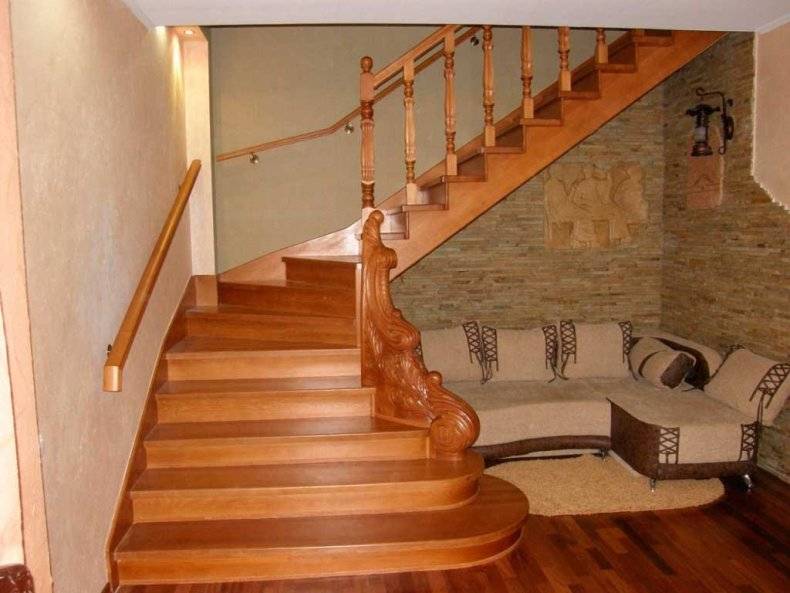

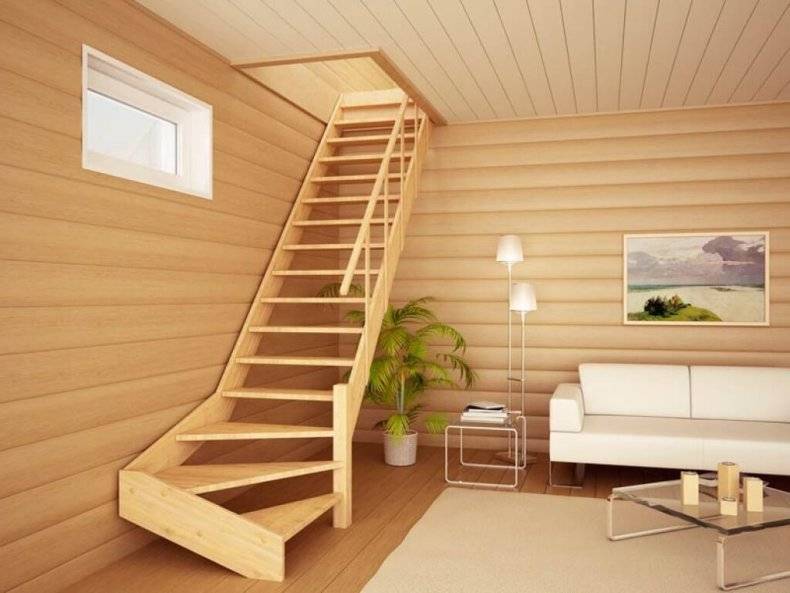

- поворотные двух- и трехмаршевые с поворотом и забежными ступенями вместо лестничных площадок;
- криволинейные;
- комбинированные поворотные.
Выбор того или иного варианта зависит от геометрии помещения, характера свободного пространства и, естественно, требований эргономики.
Для внутренних лестниц частного дома максимальное количество ступеней в марше — 15 штук, минимальное — 3 штуки. Обычно длину марша ограничивают 10-12 ступенями, иначе конструкция получается громоздкой. Поэтому если речь идет о подъеме на второй этаж, а не на подиум или другой уровень (в случае когда дом стоит на склоне), то используют не менее двух маршей. Поэтому большинство конструкций имеют проекцию в виде буквы «Г» (для двух маршей) или буквы «П» (для трех маршей).
Цены за готовые лестницы на второй этаж и за услуги установки
| Модель | Характеристики | Цена, руб. |
Стандарт-2 |
| 7 300 |
Левозаходная В-12 |
| 15 500 |
PH-LS 5 |
| 24 000 |
Spiral Color 160 |
| 77 000 |
Calgary Grey D14 |
| 53 000 |
Что касается услуг по установке лестниц, то они по регионам разняться. К примеру, производитель модели Spiral Color 160 производит установку за 25000 руб. При этом отдельно 1500 руб. возьмут за проведения замеров. Если заказана тонировка, то прибавляется еще 11000 руб.
Watch this video on YouTube
Какие лестницы бывают
Начнем именно с конструктивных особенностей лестниц, потому что именно этот критерий является основным в выборе данного архитектурного элемента.
Маршевые лестницы
Это самая распространенная лестничная модель, которую используют в частных домах, ввиду своей простой конструкции. Они могут быть прямыми, то есть одним маршем соединять первый и второй этаж. Могут быть поворотными с изменением направления на 90° или 180°.
Необходимо отметить, что прямые лестницы с перилами на второй этаж – это самый простой вариант. Их сборка достаточно проста, главное – правильно рассчитать количество ступеней с учетом угла наклона конструкции. Потому что именно от этих двух параметров зависит безопасное по ней перемещение.
Нормами обозначено, что идеальный пролет лестничного марша должен состоять из 10 ступеней, не больше. Если количество превышает данный показатель, то надо задуматься над тем, чтобы использовать поворотную модель.

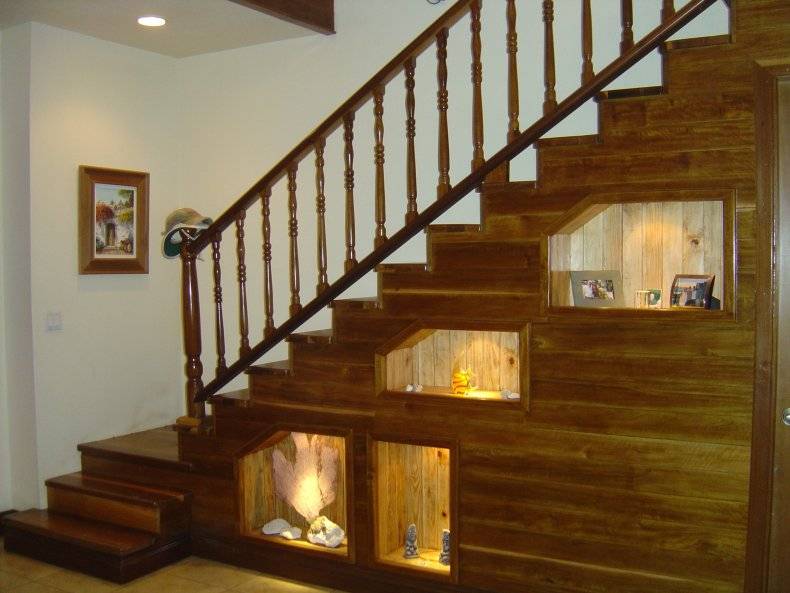

Деревянная лестница прямого типа на косоурах
Кроме направления расположения лестничных конструкций маршевые лестницы различаются по несущему элементу сооружения. Здесь две позиции:
- на косоурах;
- на тетивах.
Косоуры – это балка (одна или две), на которую сверху устанавливаются ступени. Если посмотреть на такую лестницу сбоку, то вся конструкция будет на виду. Тетивы – это тоже балки (их обязательно должно быть две), только ступени крепятся к ним сбоку на тыльные стороны. Они оказываются внутри конструкции, и если посмотреть на последнюю сбоку, то ступени видны не будут. Они закрыты тетивами. На фото выше показана лестница на второй этаж на косоурах, на нижнем снимке на тетивах.
Деревянная лестница прямого типа на тетивах
Винтовые лестницы на второй этаж
Необычность спиральных лестниц сделало их популярными. Сегодня многие владельцы загородных коттеджей стараются придать интерьеру комнат определенный шарм, поэтому винтовые модели все чаще встречаются в загородных домах. Но, во-первых, такие конструкции не везде уместны, во-вторых, по технологии сборки они самые сложные, в-третьих, перемещаться по ним неудобно, особенно это будет касаться людей пожилых, в-четвертых, переносить по ним мебель просто невозможно.
Но в некоторых ситуациях без них не обойтись. К примеру, если лестница устанавливается в стесненных условиях, где нет возможности соорудить наклонную модель. Потому что для нее площадь 1,5x1,5 м – реальный вариант расположения и размещения.
Лестницы на больцах
В первую очередь определимся, что такое больц. Это специальный крепеж, который вставляется в стену, а на него устанавливается ступень. Это может быть обычный штырь, это может быть металлический уголок, который прикрепляется к стене анкерами или металлическими дюбелями. То есть, основное назначение этого элемента –несущая основа для ступени.
Одна из разновидностей больца
Чисто конструктивно лестницы на больцах не имеют несущих балок, потому что в качестве опоры для ступеней здесь выступает стена дома. Что касается противоположной стороны ступеней от стены, то они обычно устанавливаются друг на друга при помощи специальных поставок. Последние могут быть изготовлены из металла или дерева. Но такая конструкция используется не всегда. На фото ниже показана лестница на больцах, в конструкции которой нет дополнительных элементов. Смотрится такое сооружение легко и изящно.
Лестница на больцах без дополнительных подставок и других элементов
Комбинированные конструкции
В эту категорию входят конструкции, в которых используются две разные разновидности: маршевые и винтовые. Надо сказать честно, что используются такие модели в частных домах редко. Они сложны в сборке, здесь требуется точный расчет, особенно это касается размеров сопряжения марша и винтовой части, где будут использоваться забежные ступени. Как показывает практика, комбинированные лестницы на второй этаж приобретают в готовом виде или делают на заказ. Своими руками их изготавливать сложно ввиду сложности самой конструкции.
Собрать готовый вариант по инструкции просто. Но надо учитывать возможность установки конструкции в пространство, выделенное под нее. Вот почему специалисты рекомендуют такие лестницы своими руками не устанавливать. Для них потребуется подгонка, что связано с изменениями размеров конструкции или помещения.
Комбинированная лестница с нижней винтовой частью и верхней маршевой
Особенности расчета забежных ступеней
Винтовые лестницы имеют свои особенности расчета ширины и высоты ступеней. Это связано с их клиновидной формой и необходимым «зазором» между головой человека и внутренней частью нависающей ступени.
Допустим, необходимо построить лестницу с углом поворота 360° и высотой 3 м. Если принять ширину лестницы равной 90 см, то для центральной опоры диаметром 20 см общий диаметр лестницы будет равен 2 м. Чтобы вычислить длину марша, надо учитывать, что линия движения проходит приблизительно по окружности, радиус которой равен 2/3 от общего (в данном случае 66.7 см). Таким образом длина марша будет порядка 4.19 м.
Если такую лестницу приравнять к одномаршевой, то рекомендованное количество ступеней для нее не превышает 15, что автоматически дает высоту подступенка равной 20 см. Для такой высоты по формуле безопасности вычисляем рекомендованную ширину ступени по линии движения — 23 см. Теперь надо учесть, что последнюю ступеньку надо сделать шире остальных — по образу площадки перед дверным проемом. Оставшиеся 14 ступеней умножаем на ширину (23 см) и полученный результат вычитаем из длины марша (4.19 м), так мы рассчитаем размер площадки по линии движения — 97 см. Это больше трех, но меньше ширины четырех ступенек.
Следующей идет проверка соответствия нормам по высоте. Так как при движении по лестнице первые четыре ступени будут проходить в области проекции верхней площадки, то надо учесть высоту подступенков. При высоте подступенка 20 см мы теряем около 80 см из первоначальных 300 см, но оставшиеся 220 см соответствуют рекомендованным нормам.
Если исходные данные винтовой лестницы не такие «красивые», как в приведенном примере, то подсчет количества ступеней, их ширины и высоты подступенков ведется методом подбора. В этом случае высоту этажа делят на разное количество подъёмов, чтобы максимально точно попасть в «формулу безопасности» соотношения ширины ступеней к высоте подступенка. А тот остаток по ширине, который получается при вычислениях, пускают на увеличение последней ступени. Если же высота этажа не делится с точностью до «миллиметра» на количество подъемов, то можно незначительно увеличить/уменьшить высоту первой ступени или сделать дополнительную забежную ступеньку вначале лестницы.
Простой проект деревянной лестницы своими руками:
dizlandshafta
Полезно6Бесполезно1
Важные элементы конструкции
Выбирая лестницу для своего дома, полезно знать, какие важные элементы конструкции есть в каждом виде и как они называются. Несмотря на сложность и большой ассортимент представленных лестниц на рынке, в основе любой лестницы есть три составляющие:
- ограждения;
- несущий элемент;
- ступени.
Функция ограждений – это обеспечение безопасности движения. Стандартные ограждения состоят из перил (вертикальные элементы, на которые опирается рука человека; идут в параллель наклону лестницы) и вертикально установленных стоек (балясин).
Опорная функция балясин определяет высокие требования прочности к материалу их изготовления. Балясины чаще всего делают из металла, дерева, бетона, железобетона. Если в конструкции есть опорные столбики, несущие декоративную функцию, то их допустимо изготовить из гипса или пластика. Промежуточное расстояние между опорными столбами может быть заполнено стеклом, элементами ковки, решетками, деревянными или пластиковыми панелями. Поручни и перила могут быть изготовлены из дерева, нержавейки, алюминия с покрытием и других материалов.

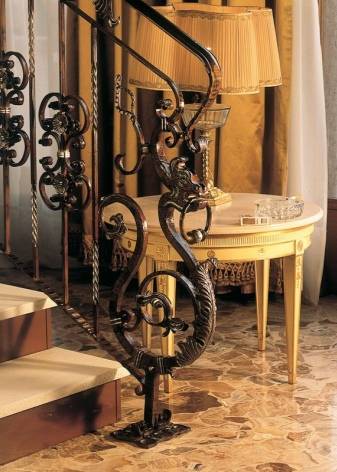

Элементы конструкций ограждений (опорно-заходной столб, балясины, поручни, декоративные панели, головки промежуточных столбов) чаще других становятся предметами декорирования деревянных лестниц. Балясины могут быть асимметричных геометрических форм, с элементами природной тематики (например, обвитые лианой), а опорно-заходные столбы оформляются в виде животных (например, в виде головы льва или целой фигуры другого величественного животного) или мифических героев (ангелов, драконов). На декоративных панелях вырезаются целые сюжетные картины.
Современные дизайнеры нередко исключают из конструкции лестниц ограждения, чтобы добиться необычного минималистичного внешнего вида. Особенно это характерно интерьерам в стиле хай-тек, лофт, минимализм.
Несущие элементы бывают четырех видов.
- Тетива. Тетивой называется наклонная боковая деталь несущего каркаса. По форме может быть прямой, искривленной или спиральной. На тетиву монтируются ступени.
- Косоур. По сути косоур – это тетива, верхняя поверхность которой имеет резную форму, похожую на зубцы пилы. В эти вырезы крепятся ступени. Бывают лестницы с одним или двумя косоурами.
- Больцы. Это скрытая крепежная система ступеней друг к другу или к стене дома. Крепление осуществляется специальными болтами. Лестницы на больцах чаще других встречаются без ограждений.
- Стойка. На стойку крепятся винтовые лестницы. А также опорные стойки изготавливают для сборных модульных лестниц. Материал изготовления для данного вида несущих конструкций – металл. Даже если встретится деревянная стойка винтовой лестницы, то, скорее всего, внутри у нее есть металлический каркас.
Ступени также встречаются различной формы:
- прямые;
- скошенные;
- забежные (подразделяются на поворотные и винтовые);
- дугообразные;

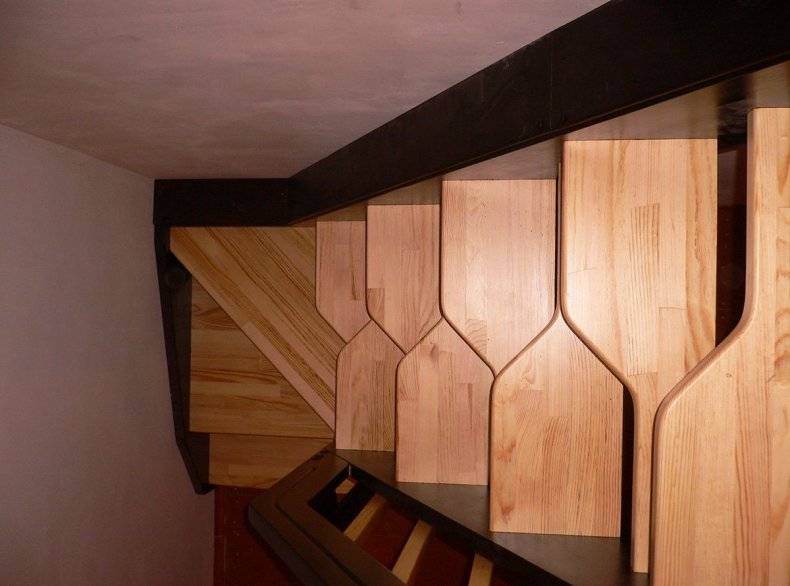

- «гусиный шаг».
Горизонтальную поверхность у ступеней, куда наступают, называют проступью, а вертикальную, куда носок упирается, называют подступенком. Бывают модели лестниц как с подступенком, так и без него.
Прямой участок лестницы со ступенями, который соединяет уровни постройки или лестничные площадки между собой, называют маршем. При высоком уровне потолков и большом количестве этажей целесообразнее ставить многомаршевые лестницы. В небольших дачных домиках достаточно установить одномаршевую лестницу. Первую ступень марша называют отправной, после нее идут промежуточные, а последнюю называют выходной.
Заключение
Монтаж межэтажных лестничных маршей для частного дома не столь сложен, как может показаться на первый взгляд – это явственно видно из сегодняшней статьи. Все работы (от проекта до финального самореза), можно выполнить самостоятельно. В таком случае стоимость конструкции не пробьет бреши в семейном бюджете. Если же нет времени, желания либо возможности заниматься изготовлением деталей, можно приобрести готовое изделие у производителя.
А напоследок ставшее уже традиционным, короткое, но весьма познавательное видео по теме сегодняшнего разговора:
