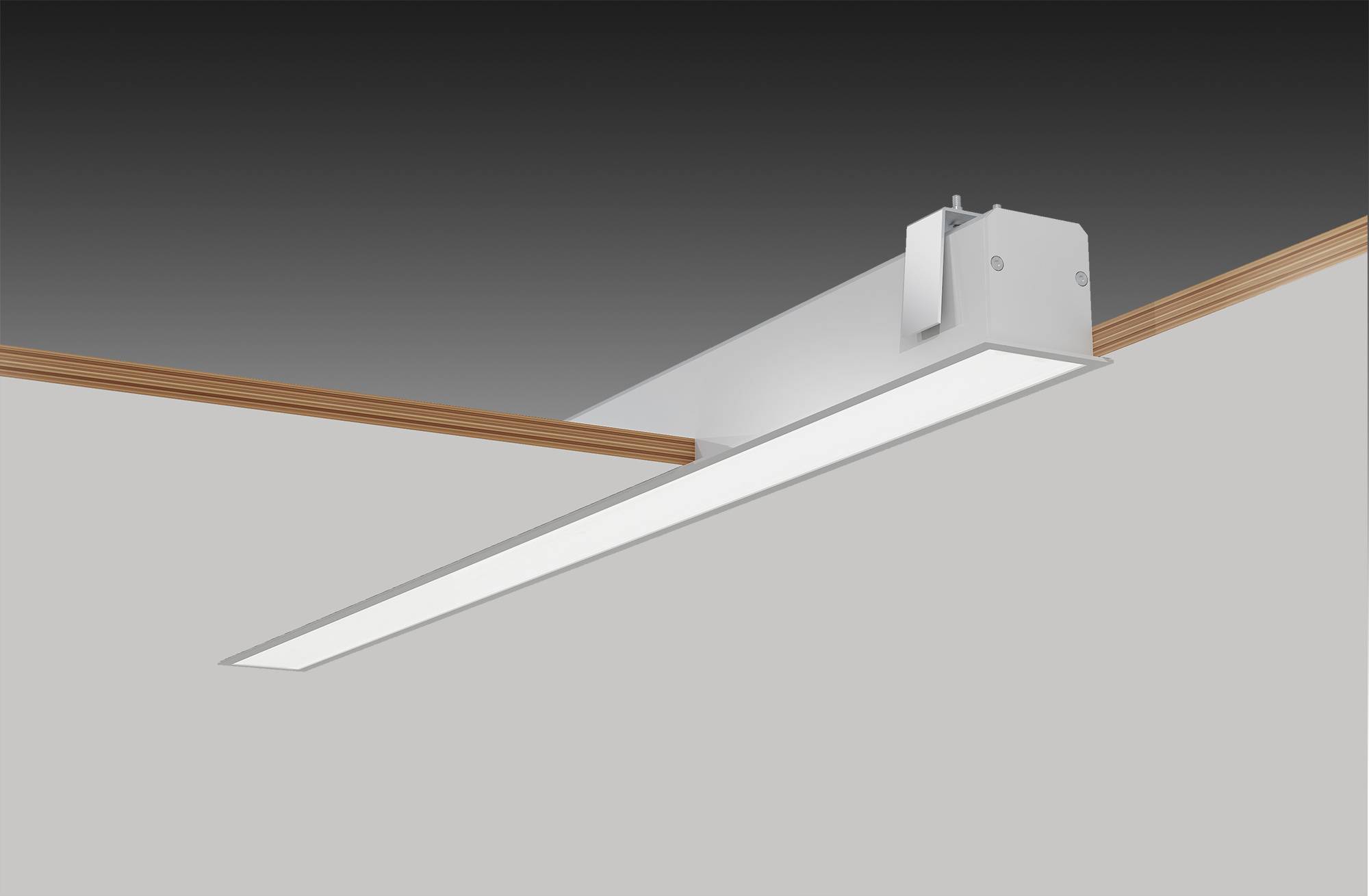

Монтаж встраиваемого линейного светильника
Технология монтажа встраиваемых линейных светодиодных и люминесцентных светильников не имеет принципиальных отличий. Если необходимо сделать подсветку в потолке из гипсокартона, конструкция каркаса должна предусматривать углубление шириной от 5 см (зависит от высоты корпуса встраиваемого прибора). Потолок с линейной подсветкой, расположенной в такой нише, называют «парящим».
Процесс установки светильника состоит из нескольких этапов. Первый из них – проектирование схемы подключения
Для того чтобы не упустить ни одного важного момента, все задачи выполняют в соответствии с пошаговой инструкцией
Составляем схему подсветки потолка
Шаг 1. Исходя из приведенных выше норм освещения, определяют мощность и количество светильников.
Шаг 2. Выбирают вариант освещения потолка: «парящий», подсветка центральной части, боковая подсветка или др.
Цены на светодиодные светильники
Подготовка к установке линейных ламп
Шаг 3. Берут лист бумаги и рисуют на нем схему, которая учитывает пропорции и размеры, а также расположение ярусов и фигурных выступов потолка.
Шаг 4. Используя свою фантазию или фото наиболее удачного дизайна освещения натяжных и подвесных потолков, определяют местоположение каждого осветительного прибора. Указывают все необходимые размеры и расстояния.
Шаг 5. Берут рулетку, угольник и маркер, делают разметку на потолке, ориентируясь на составленную схему.
Шаг 6. Далее нужно решить, как будет работать дополнительное освещение потолка — одновременно с люстрой или понадобится свой отдельный выключатель. После чего определяют местоположение выключателя на стене и делают отметку маркером.
Шаг 7. Соединяют все точки на потолке и стене прямыми линиями, которые послужат ориентиром для установки электрического кабеля (провода).
Шаг 8. Следующий этап – монтаж проводки. Вначале замеряют расстояние от базового потолка до нижнего уровня профиля (на этом уровне будут располагаться светильники).
Шаг 9. Согласно точкам разметки к потолку крепят пластиковые или металлические хомуты, которые будут удерживать провод.
Крепление кабеля дюбель-хомутами
Шаг 10. Укладывают провод через хомуты, формируя в местах монтажа приборов петлю, длина которой соответствует показателю, полученному в пункте №1.
Шаг 11. Разрезают каждую петлю в ее нижней части, снимают изоляцию с проводов, устанавливают клеммы.
Шаг 12. Подключают провод к электросети, устанавливают выключатель. Отключают помещение от электросети.
Шаг 13. Теперь остается только установить сами линейные светильники. Для этого снимают верхние панели светильников. Каждый прибор присоединяют к уложенным на потолке проводам в соответствии со схемой подключения, указанной в инструкции производителя.

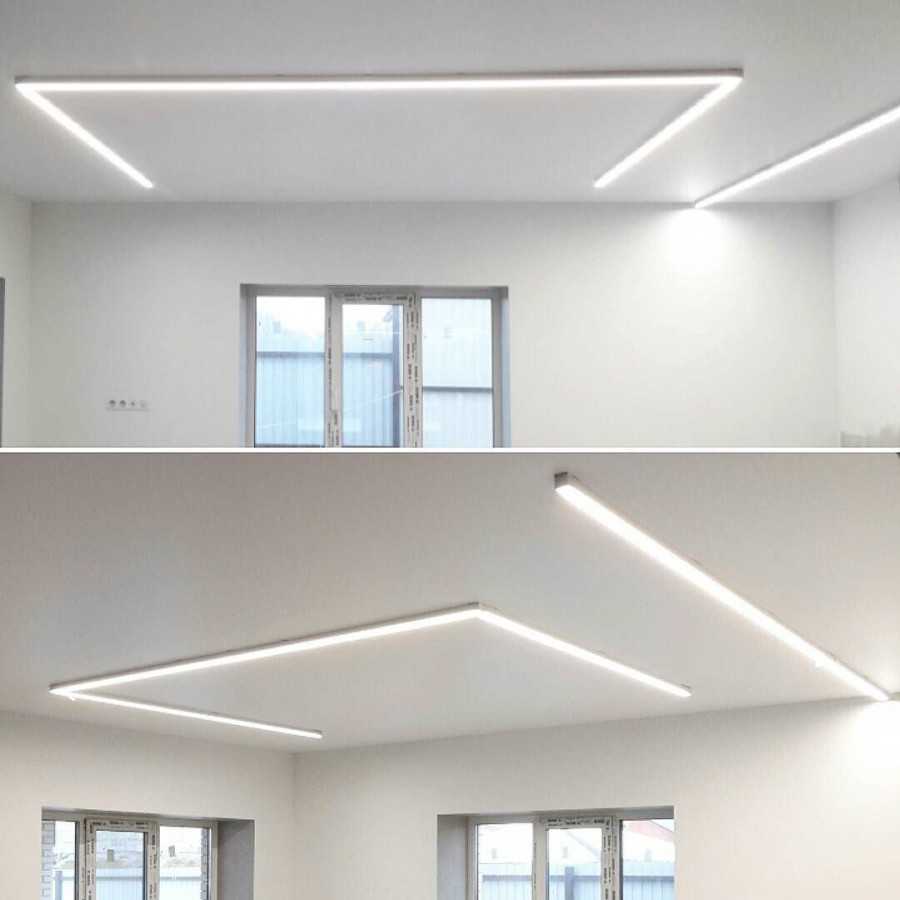

Линейные светильники установлены, теперь остается только смонтировать подвесной или натяжной потолок
Альтернативный вариант — подвесные линейные светильники
Далее приступают к монтажу натяжного потолка или к обшивке металлического каркаса подвесной конструкции гипсокартоном. Во втором случае предусматривают отверстия для вывода точек освещения. Если монтируют натяжной потолок, после установки полотна в местах установки светильников вырезают отверстия нужного размера. Далее выводят светильники на уровень потолка и устанавливают на них верхние панели (рассеиватели).
Цены на LED-ленты
Ответ на этот вопрос вы найдете в этой статье! Также рекомендуем прочитать о том, как обустроить натяжной потолок своими руками.
На этапе составления схемы подключения необходимо предусмотреть возможность доступа к прибору для замены ламп. Все соединения должны быть выполнены максимально надежно. Для обеспечения защиты контактов используют пайку или клеммные колодки.
Рекомендации по выбору
Если модель оснащена аварийным дополнительным блоком питания, он то рассчитан на автономную работу в течение как минимум 1,5 часов. Независимо от типа все линейные встраиваемые светильники имеют кнопку включения-выключения, расположенную на внешней панели. Рассеиватели изготавливают из оптического ударопрочного поликарбоната. Эти элементы приборов призваны обеспечить равномерное распределение светового потока и падение его под заданным углом. Корпус может быть изготовлен из металла или высокопрочного пластика.
Цены на люстры

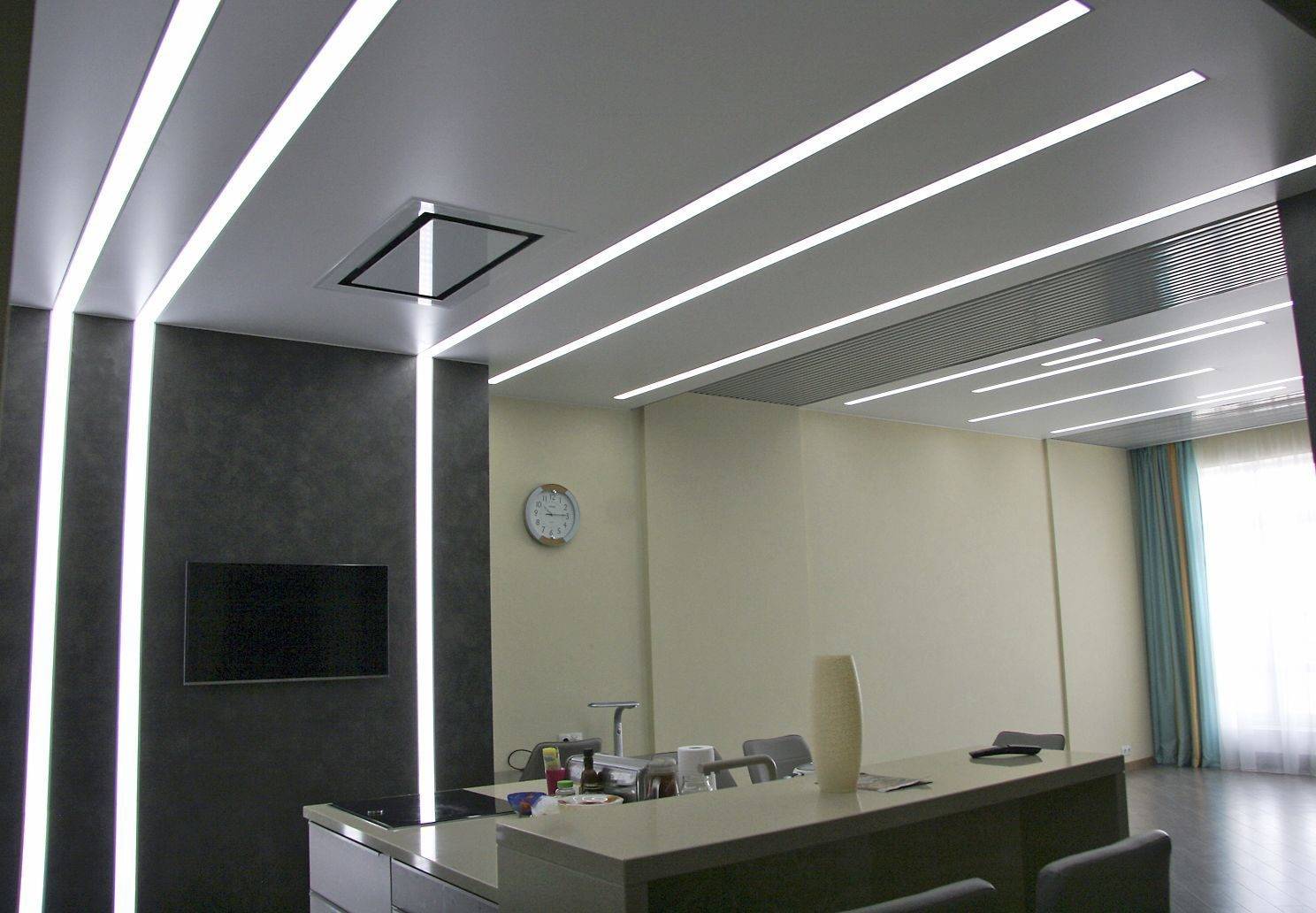

Линейные встраиваемые светильники в интерьере
При расчете требуемой мощности осветительных приборов для конкретного помещения необходимо ориентироваться на рекомендуемые показатели светового потока;
- для гостиных и приемных – 22-24 Вт/м2;
- для спален и подсобных помещений – 15-16 Вт/м2;
- для детских и игровых комнат – 60 ВТ/м2;
- для санузлов, душевых и ванных комнат – 18-20 Вт/м2.

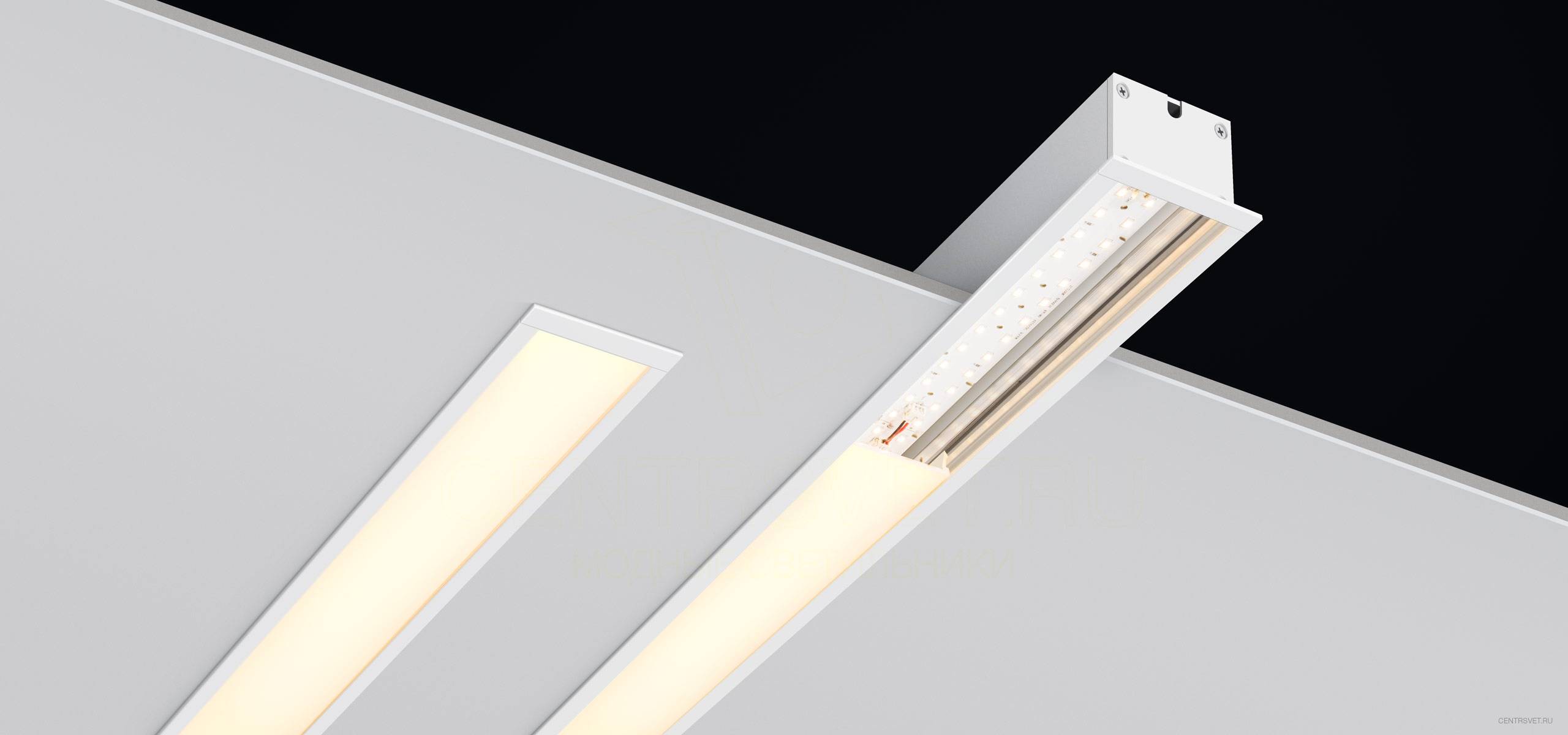

Светодиодные встраиваемые линейные светильники
Из общей массы линейных светодиодных встраиваемых светильников выделяют эффектные LED приборы, в конструкцию которых входит:
- светодиодная лента (полупроводниковый источник освещения, работающий по принципу преобразования электрического тока в световой поток);
- рассеиватель;
- вторичная оптика: линзы, формирующие определенную КСС (кривую силы света);
- корпус;
- алюминиевые или пластиковые заглушки;
- источник питания, встроенный в корпус или входящий в комплектацию.
Линейные светодиодные светильники
В устройстве линейных встраиваемых светильников этого типа традиционно используют светодиодные ленты с SMD светодиодами типов 335, 3528, 2835, 5050, 5730. Плотность размещения светодиодов — 60-240 точек на 1м2. Рынок предлагает приборы различной конфигурации: крестообразные, У-образные, Т-образные. Есть модели гибких светильников, с помощью которых можно формировать различные изогнутые линии и фигуры.
Показатель рабочих температур позволяет использовать эти приборы в качестве наружного освещения для подсветки домов, ограждений, автомобильных трасс, строительных площадок, паркингов, элементов ландшафта и архитектуры. Длина линейных светодиодов колеблется в пределах 1,2-2,5 м. Мощность – 10-100 Вт. Приборы этого типа подключают к электросети 220 В. Некоторые модели имеют встраиваемые понижающие источники питания.
Варианты монтажа линейных светодиодных светильников и систем
Светильники Exmork
Огромную популярность имеют светильники Exmork, которые традиционно используют в качестве приборов, встраиваемых в подвесные системы типа «Армстронг». Длина этих приборов соответствует габаритам ячейки потолков: 60х60 см.
LED Армстронг Exmork Люкс «Опал» 220В
Цены на LED Армстронг Exmork Люкс
Каждый светильник состоит из:
- пластиковой подложки, изготовленной из высокопрочной пластмассы ABS;
- светодиодной ленты;
- блока питания;
- корпуса, изготовленного из оцинкованной стали;
- рассеивателя, изготовленного из светотехнического полистирола «Сота».
Монтаж светильников Exmork невероятно прост: после распаковки прибора, необходимо подсоединить провода, идущие от электросети помещения, к проводам, расположенным на внешней стороне пластиковой подложки.
Lucide
Бельгийская компания Lucide основана в 1992 году. Продукция производителя сертифицирована, ее можно использовать в офисных и технических помещениях, квартирах. Ее характеризуют лаконичный внешний вид и высокое качество.
Линейные светильники Lucide
Lightstar
Итальянская компания Lightstar основана 1994 году. Итальянские линейные светильники Lightstar помогут создать интерьер в стиле хай-тэк и минимализм, принесут комфорт в дом.
Линейные светильники Lightstar
Светодиодные системы освещения
Благодаря сенсорным датчикам появилась возможность управлять светильником посредством легкого к нему прикосновения. Эти современные приборы незаменимы при устройстве освещения труднодоступных и затемненных зон. Сенсорные светильники устанавливают под навесными шкафами на кухне, в плательных шкафах, нишах и гардеробных.
Линейные светодиодные системы
Светодиодные модули отличает непревзойденная функциональность: с их помощью можно собирать системы освещения такой длины, которая требуется для оформления конкретного интерьера. Соединение приборов между собой осуществляется за счет специальных выступов и выемок на торцах корпуса или с помощью специальных проводных соединителей (коннекторов).
Встраиваемая светодиодная система – отличный выбор для подсветки потолка и пола. Для монтажа модуля требуется определенное количество приборов и специальный блок управления. Разные модели панелей могут включать от 1 до 4 светильников.
Виды встраиваемых линейных светильников
Преимущества линейных светильников неоспоримы — эти приборы:
- обладают легким весом;
- компактны;
- привлекают строгой геометрией форм;
- совместимы с любыми другими источниками освещения;
- потребляют минимум электроэнергии;
- безопасны в эксплуатации;
- виброустойчивы;
- обеспечивают равномерный поток света без надоедливых мерцаний (стробоскопического эффекта).
Цены на линейные светильники
Современный рынок предлагает три вида встраиваемых линейных светильников:
- под люминесцентные лампы;
- под светодиоды;
- с сенсорным управлением.
Светодиодный линейный сенсорный светильник
Технические характеристики приборов любого типа позволяют осуществлять монтаж в жилых, офисных, коммерческих и производственных помещениях. Богатый ассортимент цветового решения обеспечивает возможность выбора приборов для интерьеров любого типа.
Для обеспечения защиты от пыли и влаги в некоторых моделях отдельные элементы конструкции и проводка заливаются эпоксидной смолой. Это делает прибор неуязвимым для внешнего воздействия. Для осуществления переходов на разные уровни высоты и для оформления углов разработаны различные типы соединителей.

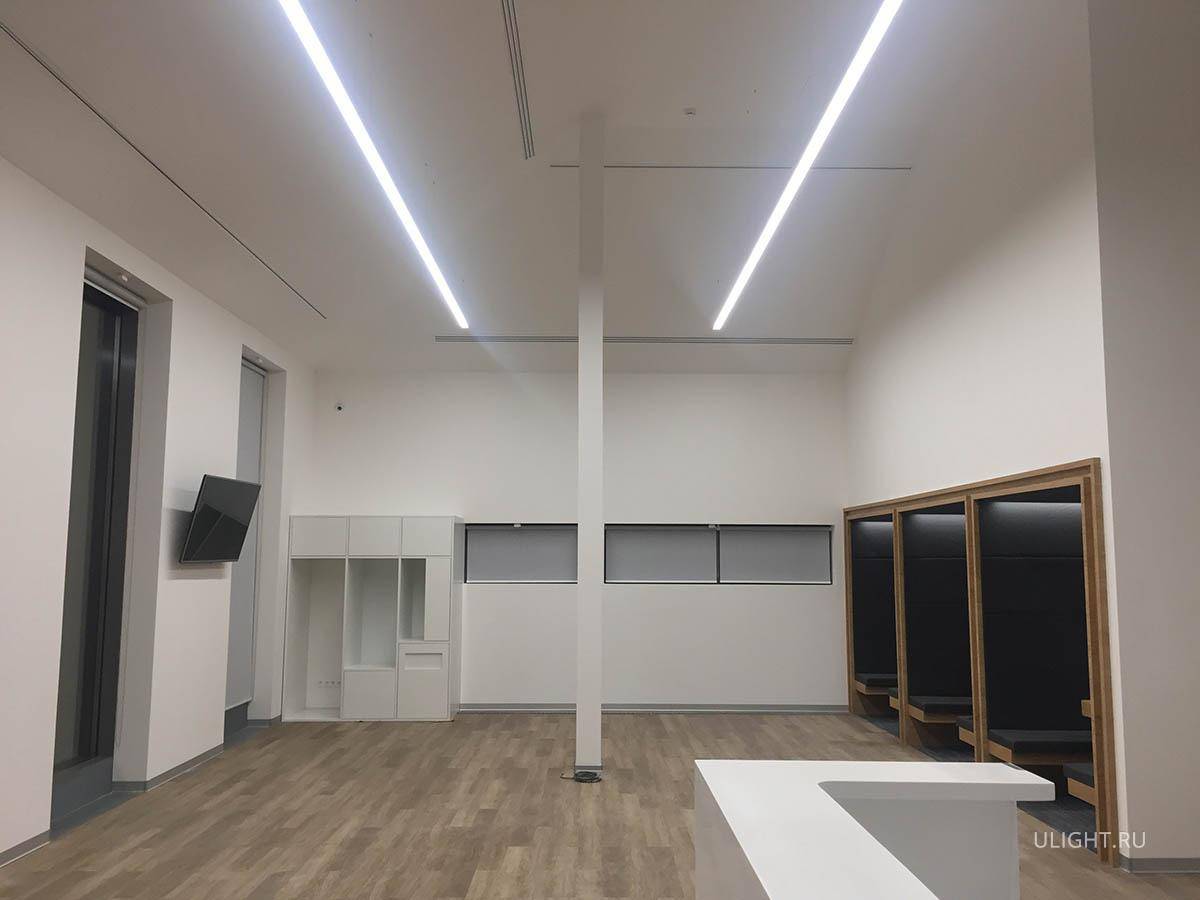

Примеры организации освещения с помощью встраиваемой светодиодной линейной системы
Таблица. Характеристики линейных светильников.
| Мощность светового потока (ЛМ) | Потребление электроэнергии (Вт) | Тип рассеивателя | Особенности моделей |
|---|---|---|---|
| 1500-3050 | 16-100 | Текстурированный «колотый лед» (холодный свет) | С аварийным (дополнительным) блоком питания, оснащенным защитой от коротких замыканий и перепадов напряжения |
| 1500-3050 | 16-100 | Текстурированный (теплый свет) | С сенсорным выключателем |
| 1500-3050 | 16-100 | Опаловый свет (холодный, теплый) | Оснащенные встраиваемым понижающим источником питания |
| 1500-3050 | 16-100 | Разноцветное освещение (рассеиватель из оптического поликарбоната или стекла) | Оснащенные встраиваемым понижающим источником питания |
Цветовые температуры светильников
Рассеиватели изготавливают из оптического ударопрочного поликарбоната. Эти элементы приборов призваны обеспечить равномерное распределение светового потока и падение его под заданным углом. Корпус может быть изготовлен из металла или высокопрочного пластика.
Как правильно выбрать
Выбирая ту или иную модель линейного светильника, следует учитывать:
- Технические возможности устройства, а также внешний вид, он должен вписываться в интерьер помещения, в котором будет устанавливаться.
- Производителя конструкций, лучше всего отдавать предпочтение известным брендам, проверенным и качественным.
- Мощность, она, как правило, на порядок ниже, чем у других видов светильников. На упаковке представлена сравнительная таблица, которая позволяет понять, какая мощность у выбранной модели. На прилавках встречаются изделия с такими цифрами как 4, 6, 8 и т.д., например если на LED-светильнике указано 8 Вт , то это будет соответствовать стандартной лампе накаливания на 60 Вт.
- Напряжение, производитель указывает питание в виде диапазона, в рамках которого он гарантирует бесперебойную работу устройства. Диапазон от 176 до 264 В, говорит о том, что конструкция справится перепадами электричества при подключении в сеть 220 В, не теряя яркости.
- Цветовую температуру, данный показатель определяет оттенок подсветки и измеряется в градусах Кельвина. Она идет в цвет стали, нагреваемой до определенных температур, и чем выше значение, тем более синий оттенок будет у света. В офисах и общественных помещениях устанавливают светильники, цветовая температура которых начинается от 4500 К. В помещениях для проживания используют модели с более низкими показателями, до 3600 К, они придают более мягкий, с легкой желтизной оттенок.
- Яркость, отвечает за количество света, то есть за световой поток, данный показатель измеряется в люменах (Лм). При подборе ориентируются на лампы накаливания, например, 220 Лм будут равны 25 Вт, 415 Лм соответствуют 40 Вт и так далее.
- Степень защиты ІР, это технические показатели того или иного устройства, а также условия, в которых оно будет использоваться. Уровень защиты от влаги и посторонних предметов определяется индексом IP, чем он больше тем более надежен прибор. Для помещений с высокой влажностью или улицы подойдут модели, у которых коэффициент ІР равен 65 или 67. Для обычных бытовых или жилых используют изделия с более низкими показателями.
- Назначение, оно определяется как раз степенью защиты от влаги и пыли.
- Размеры, нет стандартных размеров, их подбирают в зависимости от места дальнейшего размещения и вида модели.
Цена зависит от различных показателей, таких как мощность, количество диодов, бренд и многое другое. Те изделия, что располагаются на улице, стоят дороже, а бытовые и офисные — намного дешевле.
Линейный светильник встраиваемый
Правильное освещение играет важную роль в создании благоприятного микроклимата в любом помещении
Это важно не только с точки зрения комфорта для глаз, но и для подчеркивания особенностей стиля и дизайна интерьера. На сегодняшний день рынок осветительных приборов предлагает массу эффектных решений, но это изобилие имеет и свой минус: выбрать тип светового оформления помещения непросто
Поэтому прежде чем пойти в магазин, рекомендуется решить, какую роль должны сыграть линейные светильники в вашем помещении. Но сначала нужно узнать, на что они способны.
Линейный светильник встраиваемый
Частые неисправности
Несмотря на то, что LED модели относятся к надежным приборам, работа которых рассчитана на долгие годы, они все же могут выйти из строя. Наиболее распространенными неисправностями можно назвать:
- поломка драйвера, если это произошло, то изделие подлежит полной замене;
- поломка токоограничивающего резистора, в этом случае лампа начинает мерцать, что приводит к раздражению глаз;
- поломка конденсатора, светильник потухнет. В случаях если сломались конденсатор или резистор, можно попытаться починить изделие заменив запчасти. Но предварительно следует ознакомиться с гарантийным сроком, если он еще не вышел, то нужно попробовать сдать лампу в сервис.
Самыми распространенными причинами поломок являются:
- заводской брак, его возможно встретить, приобретая конструкции от производителей, не имеющих лицензии, у брендовых моделей брак тоже встречается, но куда реже;
- удары и вибрации, они не вредят полупроводникам, но травмируют драйвера, целостность конструкции, а также плотность прилегания светодиодов к плате может быть нарушена;
- перегревание драйверов, возникает, если отсутствует вентиляция, а также из-за пыли, которая оседает слоем и мешает отведению тепла.
Приобретение ламп от надежных и проверенных производителей гарантирует их качество и надежность. Но к сожалению, никто не застрахован от производственного брака.
