Как сделать мангал из газового баллона своими руками

Типы мангалов

К наиболее простому варианту относится открытая жаровня, у которой отсутствует крышка и многие функциональные возможности. Однако при желании, можно соорудить более сложную многофункциональную жаровню.

Барбекю

У баллона частично отрезают боковую стенку, фиксируют петли. Получается своеобразная печка с дверцей истопного отсека. Внутрь помещают металлическую сетку, предназначенную для раскладывания приготовляемых продуктов.

Гриль

Фактически, это та же барбекюшница, но оснащенная крышкой. Это позволяет продукты жарить, коптить, запекать. Благодаря крышке, в каждой части баллона сохраняется одинаковая температура.

Мангал

Классический мангал отличается от барбекю прямоугольной формой. Учитывая округлую конструкцию баллона, все печки, сделанные из него, считаются мангалами с барбекю одновременно. Все зависит от инструмента, который будет размещаться над углями: шампура или решетка.

Коптильня

Отличается наличием отдельно расположенной топки и абсолютной герметичностью. У баллона отрезают половину днища, к образовавшемуся отверстию приваривают топку, которую сооружают из трубы соответствующего диаметра. Вверху приваривают кусок трубы для выведения дыма. Перед использованием, такую коптильню необходимо прокалить не менее двух раз.

Смокер

Относится к наиболее сложному сооружению, в котором совмещаются функции жаровен всех перечисленных видов. Для изготовления придется использовать 2 баллона разных размеров. Внимательно изучив чертежи различных конструкций, нужно выбрать ту, которая подойдет для конкретного случая.

Разметка газового баллона

1. За точку отсчета берем центральный шов. Отмечаем по обе его стороны по 24 см и проводим вертикальные линии. Таким образом, мы найдем самую широкую часть (середину).
2. Размечаем прорези для поддувала их 7. Чтобы уголь в мангале хорошо горел, нужен воздух. От центральной линии делаем отметку с обеих сторон по 10 см. и еще раз по 10 см. Первые десять это отступ, а вторые 10, это длина прорези в днище мангала. Между прорезями расстояние 8 см. Пропил делаем диском 1,2-1,5 мм.
3. Чтобы готовить на мангале было комфортно, размечаем место для шампуров. С той стороны, где будет крепиться крышка, нужно прожечь 7 отв. В них должен проходить кончик шампура, поэтому достаточно просверлить диаметром 10 мм. Отверстия расположены на линии с отметкой 24 см. и напротив полосок (будущих пропилов).
4. После прорисовки мест под отверстия, отмечаем заднюю линию крышки мангала. Отступив от линии с отверстиями еще 10 см.

5. Передняя линия крышки мангала, наша вторая линия с отметкой 24. На ней вместо отверстий нужно прорисовать небольшие углубления в виде латинской “V” чтобы шампур было удобно фиксировать и вращать.

6. Для отметки боковых линий крышки нужно от горизонтального шва баллона отступить 2,5 см. чтобы при резке не попасть на второй слой металла внутри баллона.  Все, на этом наша разметка закончена.

Делаем жаровню из металлического баллона

Для начала следует определиться, будет ли создание мангала из такой тары лучшим вариантом. Все-таки сделать стационарное барбекю можно практически из любых подручных материалов: буржуйки, бочки, листов ненужного металла, кирпича — вариантов море.

Преимущества

Первое и главное достоинство, которое отличает самодельные мангалы, — экономичность по сравнению с покупными готовыми барбекю. Даже если старого газового баллона в хозяйстве не нашлось, приобрести такую емкость можно по низкой цене. Останется лишь правильно его подготовить к превращению в мангал.

К другим достоинствам жаровни из баллона относятся:

• простота изготовления — имея нужный инструмент и чертежи, сделать мангал своими руками сможет даже человек, обладающий лишь базовыми навыками;
• функциональность — использование дополнительных приспособлений позволит готовить не только шашлыки, но и гриль, а также коптить мясо и рыбу;
• прочность и надежность — при изготовлении баллонов применяется высококачественная сталь, такой мангал прослужит долго даже при активной эксплуатации;
• удобство использования — из-за прочности стали дно не прогорит, поэтому угли после завершения готовки не нужно тушить, достаточно закрыть крышку жаровни;

• многообразие дизайна — реализовать можно разные идеи, изготовить мангал переносным или стационарным, придать дымоходу для копчения форму трубы паровоза, декорировать жаровню в винтажном стиле и др.

Стоит отметить и размеры конструкции: на мангале из баллона можно приготовить в два раза больше мяса, чем на дешевом покупном барбекю из металла.

Пользователи часто ищут:

• Самодельный мангал из металла
• Вертикальный мангал для шашлыка

Недостатки

К минусам использования такого изделия относятся:

1. Неприглядный внешний вид стандартного баллона, особенно если он старый. Облезлая красная краска, вмятины и следы от сварки испортят эстетику барбекю, если не поработать над его отделкой. Лучше использовать термостойкое покрытие — это дополнительно защитит от ожогов при готовке.
2. Большая масса конструкции — переносным такой мангал будет лишь условно. Брать изделие с собой на природу точно не получится, так что подходит этот вариант только для использования на придомовой территории.
3. Если навыков работы со сварочным аппаратом недостаточно, пострадает надежность конструкции.
4. Совершение ошибок при изготовлении мангала, несоблюдение технологии приведет к низкой эффективности, а то и неработоспособности жаровни.

Фото: при резке баллона помните про технику безопасности

Дополнительные атрибуты конструкции

При использовании мангала по назначению могут появиться деформации вследствие нагрева. С внутренней части основания вдоль всей жаровни приварите небольшие металлические уголки. Благодаря этим выступам шампура или решетка будут хорошо лежать на жаровне. Чтобы самодельное барбекю было более устойчивым, к ножкам привариваете отрезки уголка или труб. Можно сделать при желании и несколько поперечин.

В днище и боковинах нужно проделать отверстия, которые необходимы для создания тяги и слива жидкости после мойки или дождя. С той части емкости, с которой стоял вентиль, можно приварить отрезок трубы для отвода дыма. Но это актуально лишь в том случае, если мангал используется с закрытой крышкой. Если же приготовление пищи происходит без крышки, делать это не нужно. Для удобства под шампуры проделайте отверстия в основании мангала. При готовке они окажутся полезны, так как шампуры с мясом или овощами не будут переворачиваться под собственным весом. Так как сделать мангал из газового баллона достаточно просто, не стоит пренебрегать такими полезными мелочами.

Чтобы улучшить внешний вид, можно покрасить всю конструкцию. Существует большое количество красок, способных выдерживать температуры до 800 градусов

Это важное условие, так как обычные краски при нагреве попросту вспыхнут, да еще и отравят пищу, если она находится уже на жаровне. Прежде чем покрасить, нанесите слой грунтовки (она должна быть тоже термостойкой)

Красный, черный, серебристый — именно такой цветовой диапазон доступен для термостойких красок. Но этого вполне достаточно. Изготовить мангал из баллона несложно, но вот определиться с тем, какой тип конструкции выбрать — это важный момент. Идеальный вариант — это изготовление коптильни и мангала в одной конструкции. Вот вам пара хороших идей на фото, они увеличиваются при нажатии:

Как все это делать, смотрите на видео:

При желании можно сделать стационарную жаровню, приварив по бокам и спереди небольшие столики. Так как температура высокая, лучше изготовить их из металлического уголка. Такие столики окажутся удобными при нанизывании мяса или овощей — можно поставить кастрюли на них. А если застолье ожидается длительным, то можно не тушить угли и рядом расположить чайник, кастрюли с едой, чтобы они были горячими дольше.

Все начинается с резки баллона

Независимо от выбранной конструкции, первый шаг по изготовлению мангала – резка старого баллона из-под пропана емкостью 50 литров. Сразу же бросаться на него с болгаркой мы не советуем. В этом деле нужно соблюдать правила безопасности. Остатки газа, которые есть в каждой емкости, при контакте с искрами и воздухом могут взорваться.

Поэтому сначала придется вручную открутить кран. Удаление штуцера на старом баллоне – операция не всегда простая, поскольку он крепко «прикипает» к корпусу. Попробовать сдвинуть его можно с помощью рожкового разводного ключа, ударяя по ручке молотком.

Если кран не поддается, то используют другой инструмент – разводной водопроводный ключ и стальную трубу в качестве рычага.

Под действием такого мощного усилия любая резьба сдается. Для того, чтобы емкость не проворачивалась, с другой стороны к ее днищу крепят упорный уголок.

Для облегчения откручивания можно нанести на место контакта крана с корпусом «ВэДэшку» и подождать пару часов, пока резьба не откиснет.

После этого емкость медленно наполняют водой. Она вытесняет горючую газо-воздушную смесь, исключая риск взрыва при резке.

После этого воду не сливают, а ставят кран на место и приступают к разметке корпуса.

С одной стороны на корпусе баллона есть длинный шов. Он будет «маяком» для первой линии реза. Вторую черту проводят на другой стороне так, чтобы она оказалась напротив первой и отступают от нее вверх на 8 см. Это будет вторая линия реза. Если не сделать такую поправку, то жаровня получится мелкой.

Сделав разметку по чертежу, берутся за болгарку и прорезают стенки, отделяя часть корпуса. Она будет использоваться в качестве откидной крышки.

Важный нюанс! Резать корпус нужно аккуратно рядом со швом так, чтобы не повредить стальное кольцо, которое находится под ним. Оно будет служить упором для крышки, чтобы та не проваливалась в жаровню.

На нижнем фото в левой части емкости видно кольцо. Если бы мастер прошел болгаркой рядом со швом, то оно осталось бы на месте и служило упором. Исправить допущенный промах несложно: нужно наварить стальные полосы сверху на крышку.

Следующий этап — удаление штуцера. Его обрезают заподлицо с корпусом.

Заусенцы удаляют шлифовальным кругом.

Дальнейший порядок работы зависит от того, как вы намерены использовать мангал: только для жарки или скомбинировать его с коптильней. Эти операции мы рассмотрим после обзора готовых конструкций.

Подготовительные мероприятия

Прежде чем взять в руки сварочный аппарат, необходимо подобрать газовый баллон и подготовить его к работе, составить примерный эскиз будущего мангала и запастись необходимым инструментом и материалами.

Какой баллон можно использовать

Для изготовления мангала подходят любые газовые баллоны цилиндрической формы. Оптимальным вариантом является достаточно вместительная и самая распространённая 50-литровая ёмкость для бытового пропан-бутана. При желании получить более мобильную и лёгкую конструкцию, которую можно будет перевозить в багажнике легкового автомобиля, можно взять стандартный баллон на 27 литров. При этом надо учитывать, что ширины рабочего пространства переносного мангала может быть недостаточно из-за сферической формы боковин.

Идеальным вариантом для стационарного барбекю будет автомобильный газовый баллон на 50–80 литров. Он имеет увеличенный диаметр, поэтому разжигать дрова будет намного удобнее. Кроме того, такой сосуд обладает повышенной вместительностью. Его ширина даёт возможность задействовать всю длину стандартного шампура, а это позволит приготовить обед на большую компанию. Единственным нюансом является то, что найти ненужный автомобильный газовый бак будет непросто, а покупка нового будет нецелесообразной с финансовой стороны.

Мангалы, построенные из автомобильных газовых баллонов, отличаются увеличенной шириной, а следовательно, и большей вместительностью

Газовые баллоны изготавливаются из высококачественной легированной стали толщиной 3 и более миллиметров, поэтому, даже если ёмкость длительное время стояла под открытым небом, она, скорее всего, будет пригодной к использованию. Если же сосуд сильно проржавел, то не стоит тратить на него время — найти заготовку в хорошем состоянии не составит труда.

Как обезопасить себя от взрыва

Даже если вентиль используемой ёмкости полностью откручен и газ из неё не выходит, не спешите браться за болгарку. Несмотря на то что внутри баллона давление сравнялось с атмосферным, в нём, скорее всего, остались небезопасные вещества — пропан-бутан и конденсат. Последний сливают, переворачивая сосуд вверх тормашками, а чтобы полностью удалить взрывоопасное содержимое баллон доверху наполняют водой и оставляют на несколько часов. Только после того, как будет выполнено это требование и слита жидкость, можно приступать к резке и сварке металла.

Приступать к работе можно только после полного удаления остатков газа

Схемы и чертежи

Мангал из газового баллона является настолько простым сооружением, что не требует тщательного проектирования. Тем не менее на подготовительном этапе рекомендуется составить небольшой чертёж или эскиз будущей конструкции с указанием размеров всех её элементов. Это даст возможность определить, сколько и какого металлопроката потребуется, а также позволит правильно спланировать отдельные процессы. Возможно, в работе над мангалом вам помогут чертежи и схемы, представленные в нашей галерее.

Галерея чертежей и схем

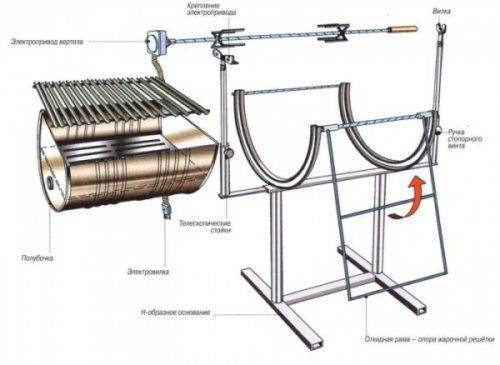

Схема мангала с опорной конструкцией

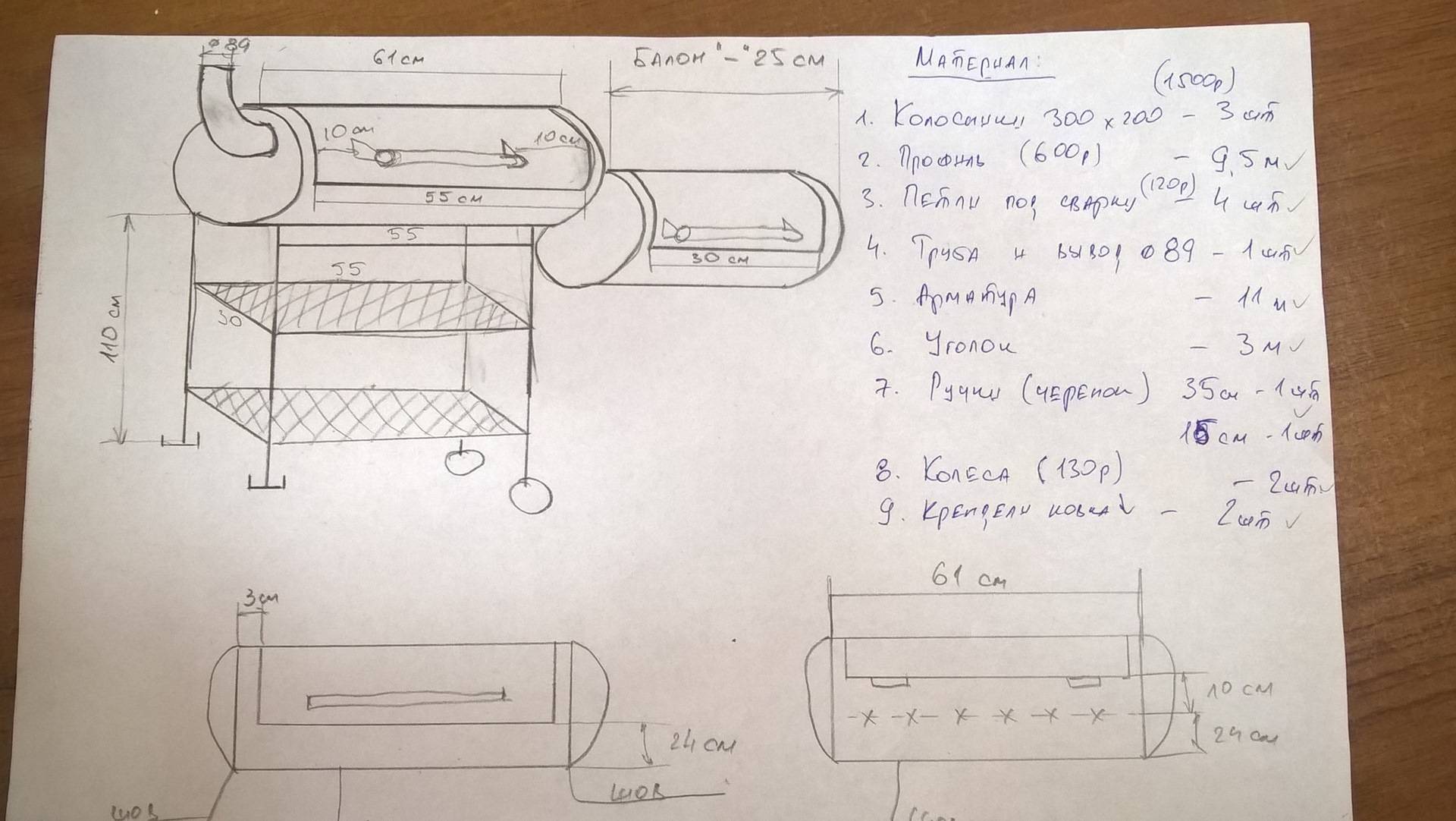

Чертёж мангала из 50-литрового газового баллона

Конструкция мангала из газового баллона

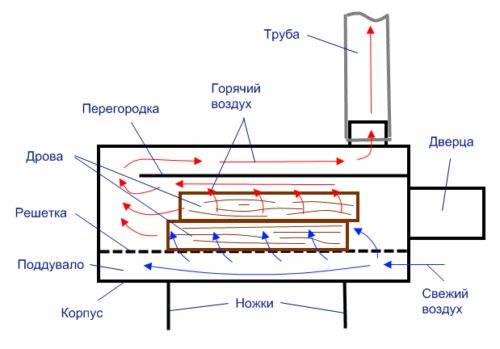

Схема движения разогретого воздуха

Материалы и инструменты, необходимые для работы

Кроме, собственно, самого газового баллона, понадобятся:

• отрезки стальных труб и уголков;
• металлические ручки для крышки мангала;
• дверные или мебельные петли;
• труба диаметром 100 мм с 90-градусным коленом, если планируется устанавливать дымоход;
• решётка, которая понадобится для барбекю;
• болты с гайками или заклёпки.

Кроме того, следует подготовить декоративные элементы, предназначенные для облагораживания конструкции, а также грунтовку, краску и растворитель, которые понадобятся для её окрашивания.

Если же говорить об инструментах, то мы уверены в том, что они найдутся у каждого интересующегося вопросом постройки самодельного мангала:

• сварочный трансформатор или инвертор;
• УШМ — угловая шлифмашина (в просторечье «болгарка»);
• электроды ?3–4 мм;
• отрезной и зачистной диск к УШМ;
• дрель электрическая;
• набор свёрл для работы по металлу;
• струбцины для фиксации металлических деталей;
• длинная металлическая линейка;
• чертилка;
• кёрн;
• разводной и газовый ключ;
• набор гаечных ключей.

Если после изготовления мангал будет подвергнут окраске, то дополнительно подготавливают насадку-щётку на дрель или «болгарку», а также кисти или распылитель с компрессором.

Стадии изготовления мангала из газового баллона

Инструменты подготовлены, баллон безопасен, можно начинать работы.

Как уже было замечено, лучше взять ёмкость на 50 л. В меньшей таре сложно манипулировать углями. И здесь можно создавать приличные тиражи еды. Допускается применение тары больших параметров.

1. Производится резка металла строго по линии шва. Боковые стенки не трогайте. Они будут создавать защиту от ветра.

2. Под швами есть фиксирующие кольца. Они ставятся на заводе. Так правильно стыкуются дно и корпус. Их удалять не следует. Они затем станут полками для крышки.

3. Таким способом из одной тары образуется две составляющие мангала.

4. Монтируются петли. Сначала они крепятся на заклёпки. Затем привариваются к баллону. Ведь одних заклёпок не хватит для удержания крышки в условиях высоких температурных параметров.

Должно получиться следующее:

После работы сварочной техникой металл должен остыть. Затем идёт следующая стадия работ.

5. Создание ручек. Лучше взять стандартные металлические варианты. Они стоят мало и стойки к крайним температурам.

6. Присоединение уголка методом сварки. Он устраивается по периметру крайних сторон среза. Это защита от пошатывания баллона из-за мощных температур. Здесь вполне сгодится уголок 32 х 32. С помощью струбцин он прижимается к корпусу. И при этом почти нет зазоров. При последующей эксплуатации уголок станет опорным элементом для решётки и шампуров. Его нужно приварить внутри корпуса около петель.

7. Создаются основания. Лучше их сделать короткими, чтобы в последующем их развивать до нужной высоты. Если конструкция будет мобильной, пригодятся сборные ножки.

8. К корпусу присоединяются петли. Их нужно приварить и к крышке. Необходимо решить вопрос с форматом крышки. Если желаете сделать её несъёмной, петли монтируйте друг к другу. Если понадобится снимать крышку, варите их в едином направлении.

9. Ручки привариваются, а потом плотно закручиваются.

10. На созданные петли нанизывается крышка из верхней зоны баллона. Действия выполняются без отличий. При этом не важны позиции петель.

11. Для крышки нужны ограничители. Но перед этим замеряется угол и длина.

12. Проверка положения аппарата в состоянии с открытой крышкой. Если он устойчив слабо, то ножки можно усилить металлическим уголком.

13. Так как аппарат нуждается в хорошей тяге и сгорании горючего, по всей длине его корпуса просверлите дырки. Они также станут путями устранения воды и угля. Если вы монтируете статичную крышку, то проделайте отверстия ещё до её монтажа.

14. По боковым сторонам корпуса устройте надрезы. Работайте болгаркой. Надрезы нужны для фиксаторов шампуров.

Просверлив указанные отверстия, завершаете финальную фазу создания мангала из пропанового баллона.

Затем баллон нужно тщательно прочистить и неоднократно протопить. Это дополнительная мера безопасности и гарантия тотальной ликвидации запаха газа.

Окрасить конструкцию можно термоустойчивой краской. Можно ничем не покрывать. Это дело эстетического подхода. Через несколько использований агрегат всё равно закоптится и почернеет.

Дополнительные работы

Качественный мангал из газового баллона своими руками должен оснащаться дымоходом. Этот элемент хорошо развивает тягу. Он устанавливается так: в торце аппарата следует вырезать отверстие круглой формы. Затем туда приваривается стандартная водосточная труба. Её диаметр должен соответствовать отверстию.

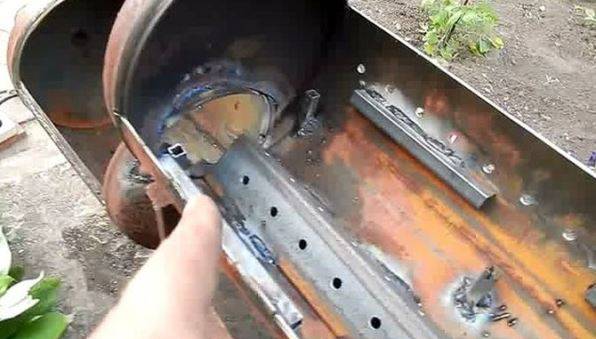

На дно помещаются чугунные колосники. Хватит двух штук. Обычно их задействуют в буржуйках и разных котлах. Благодаря ним аппарат будет обеспечен дополнительной вентиляцией. Ещё они создадут экономию угля и становятся участниками готовки блюд.

Вопрос размещения такого домашнего мангала сводится к таким вариантам:

• Кирпичная беседка.
• Открытая зона.

Для удобного использования внутреннее пространство мангала можно разделить на две зоны. В первой устраиваются выступы. Во второй – прорези. На выступы поместятся решётки. Прорези нужны для шампуров.

О ножках здесь было сказано. Но без них изготовление мангала неполноценно. Перед их производством определитесь, как часто вы будете брать аппарат с собой или он будет эксплуатироваться только на участке. Если будете часто выбираться на природу, то организуйте удобные складные ножки. Вначале привариваются 4 основы небольшой длины. Их в будущем можно располагать на конструкцию с более внушительной длиной.

Материал изготовления ножек – прочная труба. Их можно монтировать сварочным или болтовым методами. Во втором случае понадобятся отверстия. В них болты и помещаются. Установив ножки, завинтите болты гайками.

Мангал, барбекю, коптильня из газового балона своими руками

Барбекю с использованием кирпичной кладки и готового переносного прибора подходит для тех, кто не слишком стремится погружаться в дебри конструирования. Применение же таких заготовок, как использованная емкость для газа — стихия народных умельцев, увлеченных своим делом. Благодаря упорству и изобретательности им удается не просто создать печь с разными функциями — гриль, мангал, коптильня, но и красиво оформить ее, сделать удобной для применения в разных условиях.

Фото 1. Готовое барбекю из газового баллона с двумя отделениями: маленьким и большим. Рядом с устройством приделан деревянный столик.

В многочисленных записях на видеосервисах показано, какие газовые баллоны пригодны для использования, чем их обрабатывают и что из них получается. Рассказы мастеров сопровождаются демонстрацией чертежей, инструментов, материалов и приемов обработки печей для барбекю. Бывает, что умельцы используют даже не одну, а несколько камер для создания универсальных конструкций, что позволяет приготовить еще больше разных блюд.

Интерес к газовому баллону не случаен. Он продиктован возможностями конструкции заготовки, а также характеристиками материала, из которого она сделана. Это хороший вариант приспособить отслужившую емкость для других полезных целей. Создание печи барбекю своими руками из баллона позволяет учитывать собственные желания, например, возможность передвигать конструкцию с места на место или зафиксировать ее на специально выбранной территории.

Справка. Для изготовления печей-барбекю подходят газовые баллоны, которые использовались на даче. Многие сдают их на металлолом, не подозревая, что они могли бы еще пригодиться в хозяйстве. Толщина стен у таких емкостей составляет 3 мм. Металл, из которого они сделаны, способен выдерживать высокое давление.

Плюсы и минусы использования баллонов для барбекю

Конструкция из отслуживших газовых емкостей удобна и надежна. К ее достоинствам относятся:

• прочность;
• небольшие размеры;
• мобильность;
• универсальность;
• доступность для обработки.

Материал для сооружения достается практически даром. Остается лишь правильно его обработать. Для этого нужны инструменты, умение ими пользоваться и желание мастерить.

Изготовленный прибор способен продержаться более десяти лет, так как баллон сделан из стали марок 45, Д или 30 ХГСА устойчивых к коррозии, рассчитанных на высокое давление.

При создании надежной конструкции из такого металла необходима качественная сварка.

В роли сопутствующих аксессуаров — заслонки, решетки, ручек, элементов декора, лучше всего использовать устойчивые к горению и нагреванию материалы.

Сложности, которые возникают при обработке и эксплуатации баллона, преодолимы. Они вряд ли являются препятствиями к созданию собственной печи-барбекю, но учесть их стоит. К ним относятся:

• взрывоопасность в начале изготовления;
• внушительный вес баллона;
• необходимость сварочных работ;
• трудности в обработке из-за толстых стенок;
• дополнительные усилия для транспортировки.

Последнее можно решить за счет установки конструкции на платформу с колесами, так как другим способом пустой баллон весом 22,5 кг передвигать будет непросто. Колеса уместны при создании мобильной системы из двух или нескольких баллонов, что значительно увеличивает вес всей конструкции.

Чем покрасить

Возможно, вам захочется окрасить мангал из баллона. Это вовсе не обязательно, но вполне приемлемо с эстетической точки зрения. Выбирайте термостойкие краски, которые не будут разлагаться под воздействием температур, придавая готовящейся пище нездоровый аромат и вкус.

Сейчас в продаже есть много отечественных и импортных красок, рассчитанных на работу при 600–800 оС. Они наносятся на слой специальной грунтовки (желательно подобрать её в магазине сразу вместе с краской). Эти краски, как правило, экологически чистые, поэтому подойдут для окраски мангала как снаружи, так и изнутри. По цвету такие они чаще всего чёрные или красные, бывают также серебристые.

Процесс изготовления: инструкция

Когда баллон пуст, а все необходимые инструменты лежат под рукой, можно приступать к работе:

1. На фото изображен стандартный баллон на 50 литров – это оптимальный размер для изготовления мангала из газового баллона. Вы сможете без труда переворачивать угли и за раз делать большие партии еды. В качестве альтернативы можно взять баллон с большим объёмом, но меньше брать не стоит.
2. Боковые стенки рекомендуется оставить, тогда ветер не сможет раздувать угли при жарке мяса. Рекомендуется резать металл прямо по шву.
3. Под швами вы обнаружите базирующие кольца. Их устанавливают на фабрике по производству баллонов для правильной стыковки днища и корпуса. Не нужно их прорезать, так как они в дальнейшем будут использоваться как полки для крышки.
4. В итоге из одного баллона мы получаем два элемента мангала.
5. Следующий шаг – это установка петлей. В начале процесса их нужно закрепить на заклепки. Это делается для фиксации, поэтому заклепки могут быть алюминиевыми. После монтажа петли нужно обязательно приварить к баллону, так как крышка на одних заклепках не выдержит высоких температур и упадет.
6. В итоге картина должна быть вот такой:
7. После варки даем металлу остыть. После этого можно приступать к изготовлению ручек мангала. Рекомендуется взять обычные металлические ручки, так как они дешевые и невосприимчивы к высоким температурам.
8. Есть вероятность, что от высоких температур металл баллона может повести. Чтобы предотвратить эту неприятность, нужно приварить уголок по периметру краев реза. На фото указан уголок размером 32*32. В работе помогут струбцины, так как они позволяют прижать уголок к корпусу практически без зазора. В дальнейшем уголок будет служить опорой для решетки или шампуров. Приваривается элемент внутри корпуса рядом с петлями.
9. Далее занимаемся ножками. Описание их конструкции и особенностей есть в отведенном разделе статьи. Сейчас наша задача – сделать короткие основания, чтобы в дальнейшем их можно было увеличивать до необходимой высоты.
10. Следующий шаг – это приваривание петлей к корпусу и крышке мангала. Здесь нужно определиться, какой должна быть крышка. Если вы хотите, чтобы она не снималась, то петли нужно варить «друг к другу». В случае, когда крышку нужно снимать, петли варятся в одном направлении.
11. Выполняем варку ручек, после чего надежно закручиваем их.
12. На готовые петли надеваем крышку из верхней части баллона. Процесс выполняется одинаково, независимо от расположения петель.
13. Замеряем угол и длину, после чего делаем ограничители для крышки самодельного мангала.
14. Проверьте, не падает ли мангал в положении с открытой крышкой. Если устойчивость низкая, то ножки можно дополнительно скрепить металлическим уголком.
15. По всей длине корпуса необходимо просверлить отверстия. В первую очередь они нужны для обеспечения тяги и сгорания топлива. Также через отверстия будет выливаться вода, высыпаться уголь. Если вы решили установить несъемную крышку, то стоит позаботиться об отверстиях в корпусе до установки крышки. По бокам корпуса делаем надрезы для держателей шампуров – справится с этим болгарка.

После сверления отверстий изготовление мангала может считаться законченным. Хорошенько почистите его и протопите несколько раз, чтобы запах газа полностью выветрился. Что касается краски, то это необязательный этап. Одни хозяева красят термостойким покрытием, другие пропускают этот шаг. Все равно через несколько обедов с хорошим шашлыком мангал закоптится и будет черным. Для повышения тяги рекомендуется установить дымоход: в торце конструкции мангала вырезается круглое отверстие, куда можно приварить обычную водосточную трубу подходящего диаметра.

На дно мангала можно поместить пару колосников из чугуна. Они используются в печках-буржуйках и различных котлах. Установив эти элементы, внутри мангала будет дополнительная вентиляция. Раскаленные колосники помогают экономить уголь, так как они тоже участвуют в процессе приготовления мяса. Размещать мангал можно в беседке из кирпича или на открытом месте.

Для удобства внутреннюю зону мангала делят на два сектора. В одном делают выступы для решеток, а во втором нарезают прорези для шампуров.

Как показывают испытания, толщины автомобильного баллона вполне хватает для нормального функционирования – форма мангала сохраняется под действием высоких температур.

Что нужно приготовить для работы?

Для начала работ необходимо подготовить инструменты, а также вспомогательные расходные материалы.

? Инструменты для выполнения работы:

• углошлифовальная машинка (УШМ, болгарка) с набором отрезных и зачистных дисков;
• сварочный аппарат с электродами. Практика доказала, что современные инверторные устройства могут производить сварку при постоянном токе в тонкостенных изделиях;
• рулетка и другие измерительные приборы помогут разметить заготовки;
• токарный станок позволит выточить петли и рукоять. Можно и купить необходимые приспособления;
• электродрель со сверлами по металлу;
• электрошуруповерт позволяет быстро собирать отдельные детали в узлы и целую конструкцию;
• заклепочник вытяжного типа применятся для создания неразъемных соединений;
• карандаш и чертилка, а также мел помогут размечать заготовки;
• защитные приспособления: маска сварщика, фартук, перчатки, очки или маска для выполнения слесарных работ, респиратор.

? Материалы для работы:

• баллон на 50 л газовой смеси;
• катаные уголки, профильные трубы;
• металлический прут диаметром 8…16 мм;
• метизы: саморезы, винты и болты с гайками;
• краска огнеупорная, жидкость для смывания загрязнений и жира;
• черенок от лопаты или иного садового инструмента.

Изготовление крышки

Печь под казан создается за счет укорачивания баллона. Для этого достаточно отпилить у емкости два конца, распилить сбоку крышку для загрузки топочной камеры, а горло дополнить обручем или диском с отверстием под казан.

Если тематическая барбекюшница из газового баллона своими руками частично предусматривает вставки цельнолитых автомобильных дисков, то для их крепления придется использовать сварку.

Если баллон используется для изготовления традиционного мангала или коптильни с топкой, то его полукруглое дно и острый конец остаются. Но придется положить емкость на землю, зафиксировать ее с двух сторон кирпичами или ногами, чтобы удобно распилить крышку болгаркой. Этой работе предшествует разметка линий с помощью кернера.

Распиливание крышки надо выполнять очень аккуратно (строго по линии разметки), т.к. кромки полученного отверстия и крышки обрабатывать придется разве что мелкозернистым средством (сильно обработанная кромка может ухудшить плотность притвора крышки к основе).

Готовая крышка дополняется ручкой и крепится обратно с помощью двух петель-навесов. Последние, в свою очередь, монтируются с помощью болтов и гаек через заранее высверленные отверстия. Однако петли можно просто приварить.

Две параллельные стороны крышки и отверстия должны совпадать по уровню и быть строго горизонтальными. Ведь поверх большого отверстия придется устраивать шампура или решетку. Если положение этих подставок будет косым, о равномерном подгорании-копчении шашлыка и прочих блюд не может быть и речи.

После распиливания крышки, внутреннее пространство баллона необходимо очистить от ржавчины с помощью болгарки или дрели с насадкой-щеткой.
