Мангалы из металла + фото

Лучшие размеры для мангала

В настоящее время нет общепринятых стандартов касательно габаритов подобных конструкций. Существует масса вариантов, поэтому можно подобрать наиболее оптимальные размеры мангала для шашлыка

Первое, на что следует обратить внимание, — так это высота бортиков чаши. Это очень важный момент

Вне зависимости от того, какая схема мангала будет использоваться при выполнении работ, оптимальная высота стенки будет составлять около 13-15 см. В случае если они будут ниже, мясо, находящееся в близком контакте с углями, будет быстро подгорать снаружи, но не успеет приготовиться изнутри. При более высоких стенках для хорошей прожарки мяса потребуется много углей. Таким образом, наиболее предпочтительной является глубина мангала, составляющая около 13-15 см.

С размерами остальных частей будущего мангала нужно определяться в индивидуальном порядке, исходя из личных предпочтений

Итак, вторым параметром, на который стоит обратить особое внимание, является ширина чаши. Когда планируется самостоятельно изготовить мангал, вполне можно ориентироваться на длину имеющихся шампуров

Ширина должна быть примерно на 8-10 см меньше длины шампуров. Таким образом, если длина имеющихся шампуров без учета ручек составляет около 50 см, то ширина мангала должна составлять 40-42 см. Это достаточная величина, чтобы было удобно жарить шашлыки.

Мангалы из металла можно делать абсолютно любой длины. Это зависит от того, сколько шампуров с мясом будет одновременно прожариваться. Расстояние между ними должно составлять около 10 см. Таким образом, для приготовления 8 шампуров одновременно длина мангала должна составлять не менее 90 см. На стенках самодельных конструкций нередко делаются специальные выемки треугольной формы, которые позволяют удобно размещать шампура и не допускать их случайного съезжания вниз или поворотов.

Отдельного внимания заслуживает высота мангала. Когда речь идет о стационарных или монолитных конструкциях, обычно длину ножек делают от 70 до 90 см. В сочетании с высотой чаши выходит, что в целом железный мангал будет достигать примерно 1 м в высоту. В этом случае не придется особо наклоняться при жарке шашлыков что, конечно же, очень удобно. Для переносных моделей в целях экономии места чаще делают короткие ножки, достигающие примерно 20-30 см.

Ножки и схема сборки

Ножки мангала изготавливаются из метровых отрезков 35 мм уголка. Для возможности установки на грунт низ каждой ножки обварен «пяточкой».

В 35 мм от верхнего края на одной из полок делается надрез на всю глубину. В этой же полке, на 250 мм ниже, выполняется второй надрез, затем они оба соединяются продольным. В нижней части пропил продолжается еще на 40 мм. Получившийся «язычок» следует загнуть внутрь уголка, выровнять, прихватить снизу сваркой и обрезать выступающие излишки.

Вверху надрез продолжается ещё на 15 мм, но здесь его нужно расширить до 7–8 мм, то есть на толщину стенки мангала и полки уголка верхней рамки. Рекомендуется обрабатывать этот участок детали вручную напильником, подгоняя ширину пропила для плотного примыкания ножек к корпусу. После установки всех ножек нужно через отверстия на углах дна и рамки перенести на косынки внутри уголков, а затем засверлить по меткам отверстия 8 мм. Ножки нужно сложить «квадратом» и засверлить одно отверстие 10 мм по центру и два отверстия 6 мм в 150 см от краёв неразрезанной полки.

Собирается мангал так:

  1. В нижнюю рамку вкладываем дно.
  2. Устанавливаем стенки (короткие накрывают длинные).
  3. Вставляем верхнюю рамку зацепами за стенки мангала.
  4. Цепляем каждую ножку крюком за стенку, выравниваем и вставляем шплинт в отверстие.

После использования мангал можно собрать относительно лёгкой компактной стопкой. На дно укладывается перевёрнутая верхняя рамка с небольшим смещением. Поверх неё — короткие, затем длинные стенки, всё это накрывает перевёрнутая нижняя рамка. Теперь нужно положить сверху ножки, ориентируя торчащий пруток между ними.

В отверстия по центрам ножек предварительно вставьте другой 10 мм пруток, обе пары стяните шплинтами с резьбой. Поставьте сверху гнёт и приварите пруток, продетый в уголки, к стержню, закреплённому ко дну. Теперь, чтобы разобрать мангал, достаточно раскрутить шплинты и вытянуть уголки вбок, после чего вся стопка останется свободной.

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

  1. из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
  2. классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

  • крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
  • под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
  • опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

  1. вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;
  2. козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

  • крой заготовок – рекомендуемый размер днища 100 х 30 см, боковых стенок 100 х 40 см, торцевых стенок 30 х 40 см;

  • изготовление отверстий – только в боковых стенках для обеспечения тяги на расстоянии 3 см от нижней кромки (1 – 2 ряда в шахматном порядке);
  • вырезы под шампуры – вертикальные возле верхней кромки боковых стенок;
  • ножки – уголок либо профильная труба.

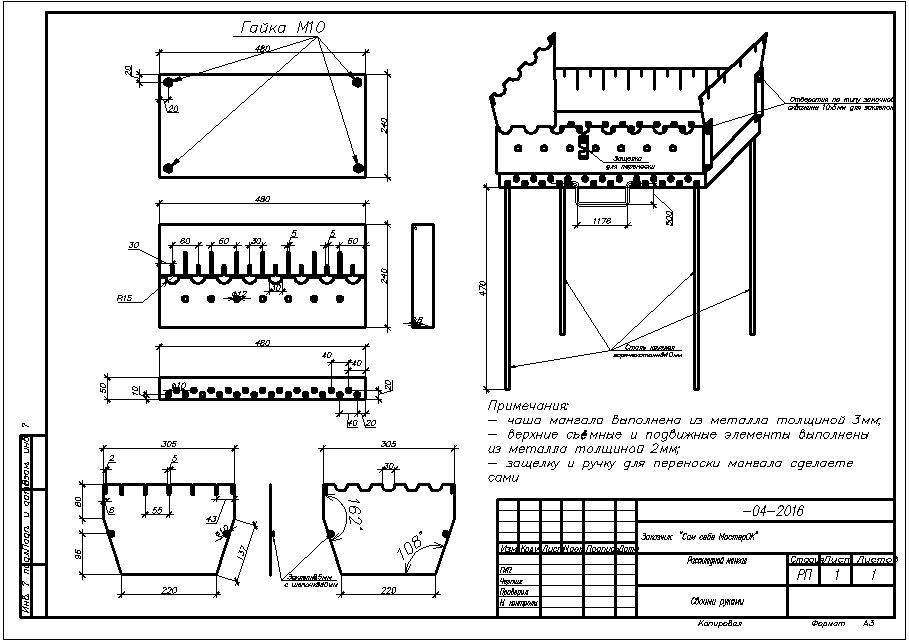

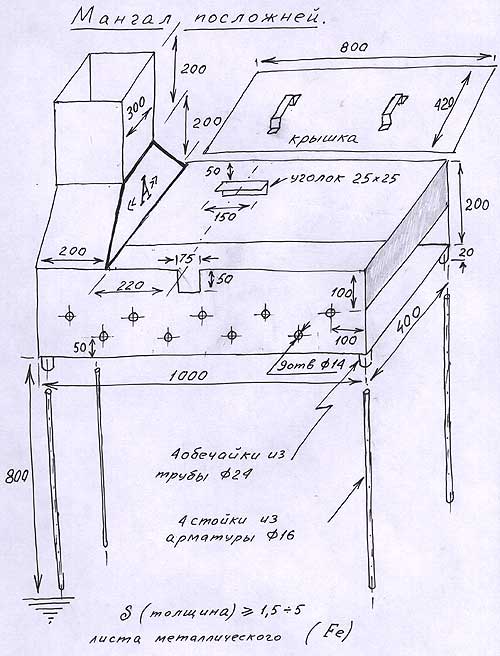

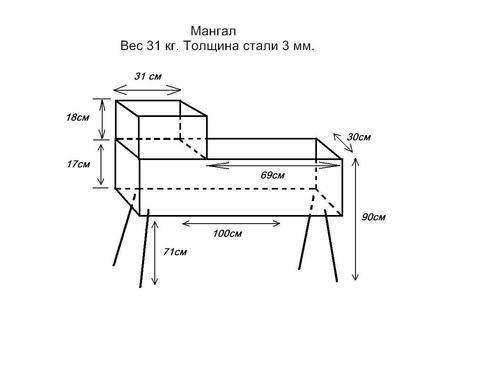

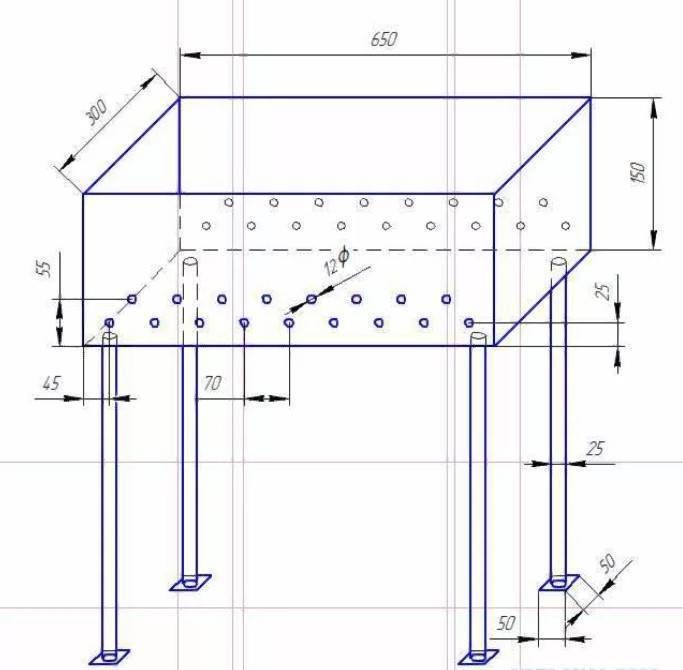

Пара чертежей для примера:

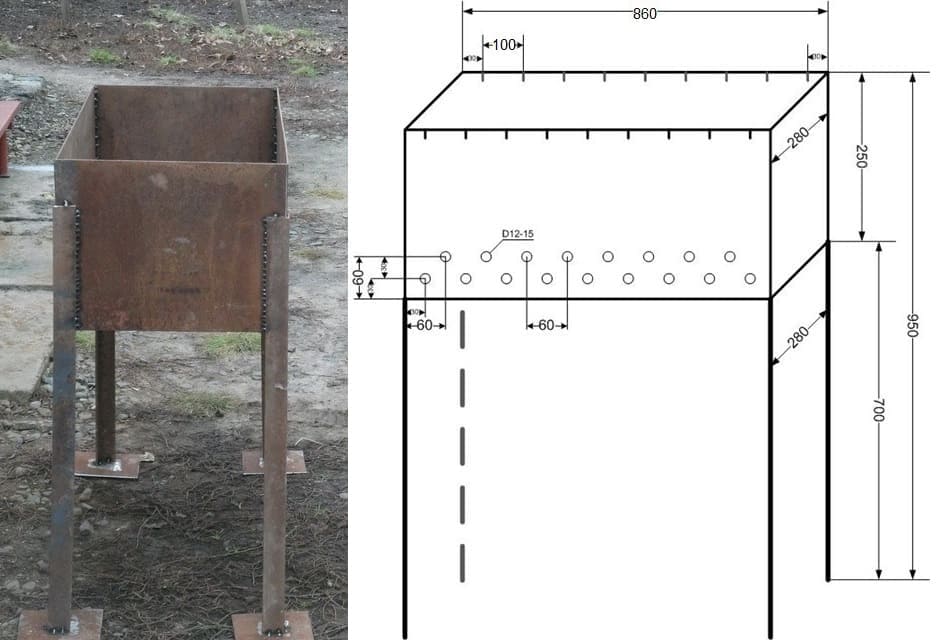

Ну, и пара фото для примера:

Увеличивается по клику на фото

Металлическая емкость должна быть герметичной, поэтому швы должны быть сплошными. Если барбекю планируется перемещать по участку, одна пара ножек делается короче, оснащается колесами. Как правильно его сварить и какие брать размеры смотрите в следующем видео:

Ну, и ещё пошаговая видео-инструкция, как прекрасно можно обойтись и без сварки:

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

Декорировать очаг можно (и нужно) коваными элементами, накладками в виде фигурок животных из листовой стали. Эстетическая ценность такой конструкции полностью зависит от фантазии домашнего мастера или креативности дизайнера, разработавшего проект. Вот, например, интересная идея использую ножки от швейной машинки:

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Мангал из тележки супермаркета

Для особо подвижных и креативных личностей подойдёт вариант такого вот передвижного сооружения. Позаимствованную в супермаркете тележку можно использовать как гриль или мангал. В принципе, есть тут возможность и для жарки на открытом огне, и даже для копчения, хотя и не очень качественного. Нижняя полка отводится под дрова или угли, чтобы не пришлось искать топливо на месте. Не зря кто-то назвал это передвижным костром, или портативным костром – где угодно можно развести.Со стороны такое сооружение кажется слегка странным, но это, наверное, только непосвящённым, кто ни разу не пользовался.

Изменение показателей в зависимости от материала изготовления мангала: размеры, чертежи

Прорабатывая чертёж мангала, следует помнить, что его размеры будут напрямую зависеть от того, из какого материала он изготавливается. Изделия из листового металла обычно меньше аналогов из кирпича. Именно поэтому, выбирая оптимальную высоту мангала для шашлыка из металла, нельзя ориентироваться на значения, рекомендованные для конструкций из кирпича.

Параметры изготавливаемого устройства зависят от материала ФОТО: pechi-kamin.ru

Кирпичные конструкции

Большой размер кирпича предъявляет определённые требования к габаритам готовой конструкции. Наличие дымохода, мойки или столешницы ещё больше увеличивает общие габариты

Именно поэтому очень важно разобраться, как правильно сделать мангал из кирпича

При изготовлении кирпичной конструкции учитывается ряд нюансов:

  • ширина, длина и высота бортика подгоняется под стандартные параметры;
  • глубина жаровни для мангала согласуется с форматом кирпича и толщиной формируемого шва. В зависимости от количества укладываемых рядов, она может быть 21 либо 28 см.

Параметры должны согласовываться с габаритами кирпича ФОТО: sc02.alicdn.com

Размеры и конструктивные особенности мангала из металла

Прорабатывая чертежи и выбирая размеры, важно помнить, как правильно сварить мангал, чтобы он смог прослужить очень долго, должным образом выполняя возложенную на него функцию. Для изготовления подобной конструкции могут использоваться не только новая листовая сталь, но и бывшие в употреблении изделия, имеющие подходящую длину. Некоторые пользователи для изготовления полукруглой модели используют старые металлические бочки и даже баллоны из-под газа

В зависимости от имеющихся в наличии элементов из металла, и выбираются оптимальные размеры мангала для шашлыка

Некоторые пользователи для изготовления полукруглой модели используют старые металлические бочки и даже баллоны из-под газа. В зависимости от имеющихся в наличии элементов из металла, и выбираются оптимальные размеры мангала для шашлыка.

Чтобы продлить срок службы металлической конструкции, стоит изначально выбирать листовой материал из нержавеющей стали либо после изготовления производить обработку специальными защитными составами. Даже небольшой слой позволит защитить металл от коррозии.

Для украшения используются различные декоративные элементы, включая ковку. В некоторых случаях используются подставки из-под старых швейных машинок. Предлагаем посмотреть фото того, как выглядят мангалы, изготовленные из металла. Возможно, что среди готовых решений вы увидите желанную для вас конструкцию и захотите стать её счастливым обладателем.

ФОТО: avatars.mds.yandex.netФОТО: unidoski.ruФОТО: images.ru.prom.stФОТО: avatars.mds.yandex.net

Watch this video on YouTube

Watch this video on YouTube

Watch this video on YouTube

Предыдущая БеседкаСтроительство беседки для дачи своими руками: чертежи, размеры, инструкции
Следующая БеседкаДелаем беседку на даче своими руками

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

  • Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
  • Небольшая болгарка.
  • Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

  • Производится разметка имеющегося листа металла.
  • Вырезаются необходимые детали конструкции.
  • Проделываются крепежные пазы.
  • Изделие собирается в единое целое.
  • Если есть желание, то мангал можно покрасить любым жаропрочным составом.
  • Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

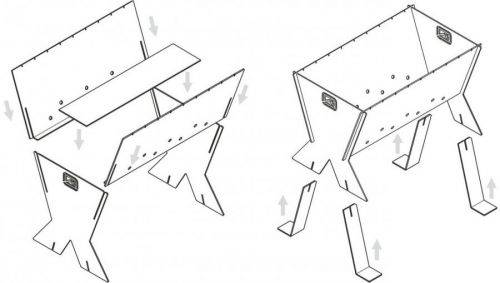

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

  • Минимальные затраты на изготовление.
  • Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
  • Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
  • Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
  • Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
  • На сборку и разборку мангала требуется предельный минимум времени.
  • Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
  • Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Кованный мангал из чугуна

В специализированных магазинах мангалы бывают обычно стандартных размеров и формы. Если же душа желает чего-то нестандартного, удивительного, можно заказать кованый мангал у кузнеца. Такой, как этот, к примеру, безусловно, произведение искусства – авторский мангал из чугуна, изящный, оригинальный, красивый. Все гости будут удивлены и восхищены, друзья позавидуют.Но лёгкими кованые вещи не бывают, подходит эта красивая штуковина скорее для дачи, чтобы использовать её как стационарный мангал. Не таскать же такую тяжесть за собой сначала на природу, а потом обратно.

Но зато вот такой креативный мангал не очень тяжелый. Идет сразу в комплекте с помощниками, и подержат, и отнесут куда надо. Хотя для котов это и не привычная работа, но по фото видно, что справляются.

На заказ можно сделать любые фигурки, для любителей не стандартных мангалов фантазия не ограничена, а металл в этом плане очень удобный материал, потому что:

  • это удобно и безопасно;
  • металлические мангалы относительно дешевы;
  • металл быстро нагревается, отчего шашлык прожаривается равномерно;
  • его легко сделать своими руками;
  • их легко чистить и переносить.

Какие существуют виды мангалов?

Существует большое количество интересных и оригинальных проектов, по которым можно создать мангал из металла своими руками. Общим для всех конструкций является прямоугольный корпус, в который загружаются угли или дрова. Для улучшения горения топлива в бортиках делаются отверстия диаметром 10 мм. Изделия бывают простые и сложные, в стиле минимализма или с элементами украшения. При изготовлении могут использоваться стальные профили, старая бытовая и автомобильная техника.

Конструкции мангалов подразделяются на такие виды:

  • стационарные;
  • разборные;
  • складные (переносные).

У каждой модели имеются свои особенности, достоинства и недостатки

Принимая решение о выборе вида изделия, нужно принять во внимание ряд нюансов относительно своих возможностей, способностей и планов на эксплуатацию изделия

Разборный

Особенность разборного мангала состоит в том, что он выносится во двор и используется по назначению по мере необходимости. Элементы конструкции соединяются с помощью болтов, гаек и шарниров. Ножки для очага изготавливаются в складном или раздвижном варианте. Изделия популярны благодаря возможности быстрого приведения в рабочее состояние и демонтажа сразу после остывания. Тяжелые изделия могут оснащаться колесами для удобства передвижения по территории двора. В сложенном виде изделие легко помещается в сумку и багажник автомобиля.

Обычный переносной

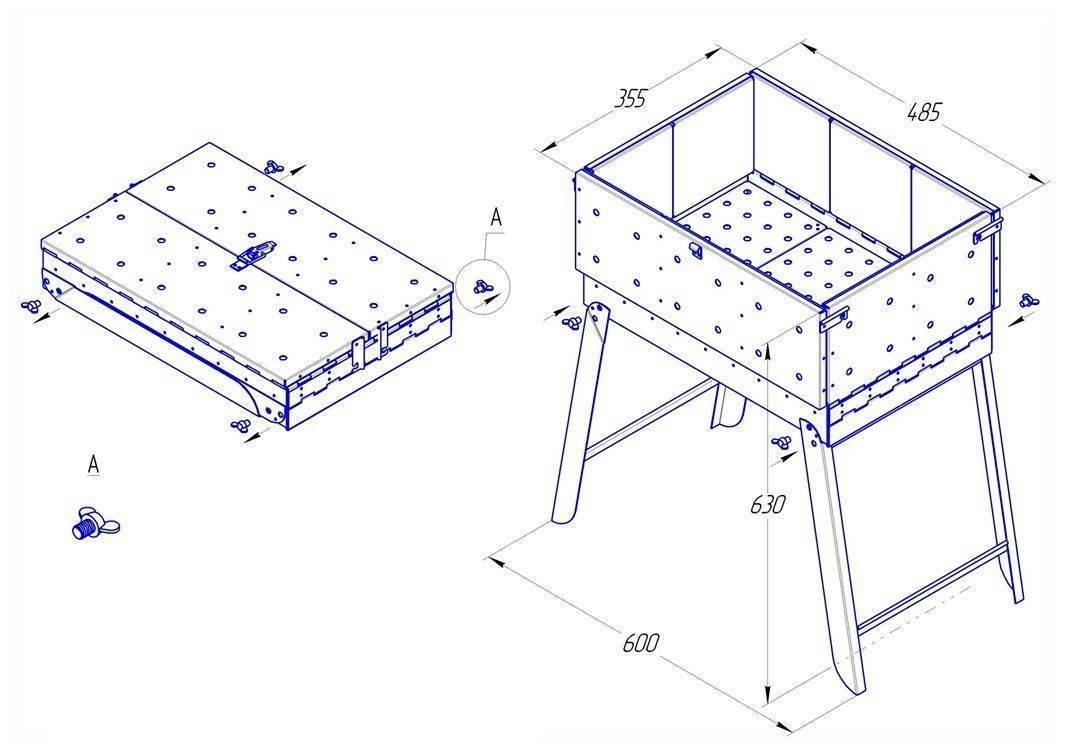

Переносной мини мангал представляет собой небольшой стальной кейс, в который упакованы аксессуары для приготовления шашлыка и крепежные детали. При этом, кейс является жаровней с откидными бортиками на петлях. По углам бортики соединяются спицами. Ножки съемные, изготавливаются из профильных труб или уголков, заострены внизу для удобства крепления в грунте.

Стационарный

Стационарные сооружения представляют собой тяжелые монолитные конструкции, для которых обустраивается отдельный фундамент. Красивый мангал устанавливается на видном месте, к нему прокладывается отдельная дорожка.

Существуют такие модификации стационарных очагов:

  1. Цельнометаллические. Состоят из минимального количества опций, необходимых для приготовления шашлыка или барбекю. Могут украшаться элементами художественной ковки.
  2. Вмурованные. Жаровня вставляется основание из шамотного кирпича или брусчатки. Оборудуется разделочным столом и полками для хранения дров и инвентаря.
  3. Художественные. Оригинальные и красивые мангалы делают в виде автомобильного капота, паровоза, корабля или крупного животного. Для защиты от погодных условий оборудуются вытяжками и навесами.

Мангалы из металла с навесом

Если сделать мангал с собственной крышей, то готовить вкусные блюда на углях можно будет при любых походных условиях. Осадки не будут досаждать повару, а угли не зальет водой.

Существуют такие варианты обустройства навесов:

  1. С совмещенными опорами. Очаг приваривается к вертикальным стойкам, являясь с ними единым целым. Недостатком такого решения является то, что боковые стойки будут нагреваться, их нельзя использовать для хранения аксессуаров.
  2. С отдельными опорами. Стойки вкапываются и заливаются бетоном при обустройстве фундамента. Сверху делается обвязка, на которую укладывается кровельный материал. Стойки можно оборудовать полками для размещения столовых приборов и посуды.

Показатели для кирпичных конструкций

Кирпичные конструкции устанавливаются на дачных участках и занимают немало места. Они прочнее и более долговечные, чем металлические. Если вы привыкли часто выезжать на шашлыки, кирпичный мангал – то, что нужно. Основные параметры у них такие же, как у обычных мангалов, однако к ним можно пристраивать дополнительные элементы. Такими элементами могут быть дымоход или мойка для посуды. Такие конструкции повышают комфортабельность процесса.

Какие особенности стоит учитывать при построении кирпичной зоны:

  1. Длина, ширина и высота у них стандартные. Это делается, чтобы готовить блюда из мяса было намного удобнее.
  2. Глубина полностью зависит от формата выбранного кирпича. Если у кирпича формат 6 см, а толщина шва – 1 см, то глубина будет 21 см (три ряда) или 28 см (четыре ряда).

Как работает мангал?

Планируете отдых на природе? Возьмите с собой переносной мангал, и ваши кулинарные способности оценит каждый! А если вы часто устраиваете дружеские посиделки на даче, то без стационарной модели не обойтись. Они имеют объемную рабочую поверхность, поэтому подойдут для большой семьи и веселой компании! Для того, чтобы создать функциональное устройство, необходимо учесть все детали. Для этого необходимо ознакомиться с принципом работы и структурой изделий:

  1. Ножки. В основном, это 4 прямых металлических штыря. Они должны плотно заходить в землю и поддерживать весь каркас. Поэтому, при выборе размеров, необходимо учитывать и это свойство. Выбор размеров — это индивидуальный подход каждого мастера. Стандартная длина магазинных конструкций — 80-120 см. Некоторые народные умельцы использовали вместо ножек старые столы и т.д.
  2. Корпус. Это основа конструкции. Состоит из четырех стенок и днища. Низ жаровни необходимо значительно усиливать. Это место наиболее интенсивно эксплуатируется. Стенки нужно перфорировать. Боковые отверстия понадобятся для создания воздухообмена в коробе.

Изображение простого и функционального мангала своими руками.

Работает жаровня по простому принципу. Сначала разжигается костер, подкладываются дрова в короб. Далее нужно немного подождать, пока древесина перегорит, появится жар. После выкладываются шашлыки на шампурах. Также можно использовать гриль-сетку. Все зависит от того, какое блюдо готовится.

Обратите внимание. На этапе проектирования не забудьте учесть углубления на боковых стенках для шампуров!
