Фундаменты мелкого заложения

Технология строительства

Для возведения мелкозаглубленного ленточного фундамента достаточно выкопать траншеи глубиной полметра и шириной 600-800 мм (мы намеренно опускаем этап проведения разметки участка – о нем вы можете прочитать в одной из предыдущих статей). После этого необходимо сделать плотную песчаную подушку (толщина слоя 200-400 мм), на которой будет покоиться ленточный фундамент. Песок смачивают водой и трамбуют подручными средствами. Чем качественнее осуществляется данная операция, тем меньше риск просадки фундамента до момента затвердевания бетонного раствора. Песок позволяет не только заменить часть вспучиваемого грунта, тем самым сократив его воздействие на ростверк, но и играет роль распределительного слоя: даже при условии его насыщения водой и последующем замерзании в холодную пору года, он вспучивается по всему периметру ленты, равномерно распределяя нагрузку по всей площади подошвы.

На следующем этапе приступают к изготовлению и монтажу опалубки (как и многие другие этапы, монтаж опалубки характерен для возведения всех монолитных фундаментов, в том числе и для свайного фундамента с ростверком из монолитного железобетона). Проще и дешевле всего изготовить опалубку из оструганных с одной стороны досок, которые легко сбиваются в щиты нужных размеров. Для их установки используют распорки и опорные колья, которые вбиваются по периметру траншеи. При этом тщательно выверяют правильность горизонтального и вертикального положения каждого щита. Внутренние части опалубки гидроизолируются толем или другим материалом.

Далее осуществляют армирование. Для этого используют стальные арматурные прутья диаметром 14-16 мм (укладываются вдоль ленты), которые связывают в каркас гладкими прутами с сечением 8-10 мм (служат для формирования скелета) специальной проволокой

На этом этапе очень важно выдержать расстояние от продольных прутьев до будущей поверхности мелкозаглубленного ленточного фундамента. Как правило, его принимают равным 50 мм – этого вполне достаточно для обеспечения защиты металла от коррозии (толщина защитного слоя арматуры принимается не меньше диаметра рабочей арматуры)

Когда каркас создан, можно приступать к заливке опалубки бетоном

На данном этапе важно избежать образования в растворе воздушных пустот, поэтому каждые 200 мм слоя раствора необходимо тщательно уплотнять. Через три дня после заливки опалубку можно снимать, а боковые и верхнюю часть фундамента гидроизолировать мастикой или рубероидом

Пазухи при этом засыпаются песком и с внешней стороны защищаются отмосткой.

Типы оснований

Все виды платформ могут быть устроены на небольшом расстоянии от поверхности грунта. К ним относят:

1. Плитные.
2. Ленточные.
3. Столбчатые.

Существует и отдельный вид фундамента – свайный, но его устанавливают ниже 3-х м, и он по праву считается вариантом глубокого заложения.

1. Плита. Самая надежная конструкция из всех представленных типов. Представляет собой армированную по всей площади железобетонную плиту. Такой платформе не угрожают климатические и геодезические условия местности. Кроме того, здание на таком основании практически не дает усадки. К недостаткам можно отнести высокую стоимость фундамента – до 50% от всего строительства. В цену входит необходимое участие специализированной техники и количество арматуры.

2. Лента. Популярный вариант в различных возведениях. Представлен двумя конструкциями:

• сборный монолит с выпуском арматуры;
• блочный фундамент с армирующими поясами – верхним и нижним.

Требует нескольких этапов подготовки перед заливкой, а именно:

• выкапывание канавы с точными параметрами под несущие стены;
• устройство щебневой и песчаной подушки, служащими как дренаж;
• армирование.

Чтобы получить мелкого заложения морозоустойчивый фундамент по типу ленты, его придется утеплять стиролами по внутренним стенам. Не обойдется без дополнительной прокладки и цокольный этаж.

3. Столбчатые основания. Рекомендованы для небольших одноэтажных, преимущественно деревянных построек. Представляют собой ямы с железобетонными кольцами, залитые раствором по всем углам будущего строения и его несущих узлов с шагом не более 2-х м. Могут выполняться из кирпича, или асбестобетона фабричным формованием с выпуском арматуры. После установки, столбы обрезаются под уровень, после чего на них устанавливается ростверк.

Непопулярны столбчатые фундаменты мелкого заложения в силу своих недостатков:

• слишком зависят от поведения почвы – уровень после усадки может измениться;
• низ жилого дома становится доступным всем ветрам;
• ограничение в материалах строительства – подбирается облегченный вариант;
• о цокольном этаже или подвале, как полезной площади придется забыть.

Как следует, оценив собственные финансовые и физические возможности, можно выбрать подходящую для собственного строительства платформу либо дать такую задачу специалистам по основаниям в конкретном регионе.

Выбор глубины и устройство песчано-гравийной подушки для фундамента

Проектирование домов под ключ, заранее предусматривает тип основания. Перед устройством конкретного варианта анализируют три параметра:

1. Конструкция готового дома – площадь и материал изготовления. Определение нужно для нахождения максимальной нагрузки на поверхность платформы – кг/м2.
2. Климатические условия местности. При сильных минусовых температурах, есть повод задуматься о надежном углублении во избежание порчи бетона.
3. Состав грунта и уровень влаги. Капризные земли могут стать причиной усадки и дефектов готовой конструкции.

К примеру – в проекте деревянный или шлакоблочный дом площадью 157 м2. Местность обладает глинистым грунтом среднего движения. Средняя температура зимой держится в районе -15-20?. Воды залегают ниже 2-х м. Таким образом, наилучшим основанием будет ленточный армированный вариант до 1 м ниже цокольного этажа + дренаж.

Защита платформы

Разные фундаменты могут быть мелкого и глубокого заложения, но ни один из них не обходится без устройства так называемой подушки из песка и/или гравия. Она служит защитой от вредных сточных жидкостей расположенных вблизи промышленных предприятий, способных взаимодействовать с основанием и творить разрушающие процессы относительно химического состава бетона. Каждый слой, ограждающий платформу от влаги, тщательно утрамбовывается, проливается водой и рассчитывается на высоту не менее 15 см. После чего фундамент армируется и заливается. Дренаж обязательно содержит крупнозернистый песок, щебень или керамзит. Можно использовать все три компонента общей высотой до 30 см.

Правильный выбор и устройство платформы для частного или иного вида строительства – залог долговечного и комфортного проживания.

Сколько занимает времени

У нас рытьё траншеи «в одного» заняло месяц, правда, работа шла только по выходным дням – вечером не было возможности работать из-за основной работы. Изготовление опалубки шло уже в два человека (плюс третьим 9-летний сын) и заняло четыре пары выходных дней. Засыпка песка и щебня еще дня четыре. Это уже делала я с детьми, проживая на даче, а вечером и папа помогал, поэтому тут не так долго. Установка арматуры заняла примерно одни выходные.

В общем, работы выполнялись, в основном, по выходным, и поэтому процесс затянулся – в этом был еще один минус самостоятельного строительства. К тому же мы столкнулись с неблагоприятными погодными условиями, которые затянули стройку еще больше. После первого дня засыпки и трамбовки песка начались ливни, которые упорно шли целую неделю – июль всё-таки. Поэтому подготовку подушки пришлось отложить, и целую неделю я промучилась с натягиванием плёнки над фундаментом и ежедневным вычёрпыванием 10-15 ведёр воды с неровно натянутой плёнки. Но без плёнки никак не обошлось бы, так как ливни размывали траншею, угрожая испортить всё окончательно.

Рис.2 Укрывание опалубки фундамента от дождя

Особенности устройства

Если вы подбираете фундамент для бескаркасного дома или бани на глинистой почве или черноземе, то вам лучше всего подойдет именно устройство мелкозаглубленного ленточного фундамента.

Виды ленточных фундаментов из блоков газобетона или плиты ФБС удобны своей конструкцией и способом передачи усилий. Они напрямую принимают нагрузки на себя и передают их на грунты, что лежат ниже. Однако, в отличие от фундаментов для бани с цельной плитой, бетона на производство ФБС блоков из газобетона надо намного меньше, равно как и времени.

Приведем пример, когда мелкозаглубленный фундамент монтируется непосредственно под несущие элементы дома или бани. Если дом имеет подвал, то нагрузки передаются между стенами из блоков, плитами перекрытия, а затем и фундаментом.

Если же дом не имеет плиты перекрытия, а полы дома или бани заливаются обычной стяжкой по гальке, то конструктивные нагрузки передаются непосредственно через стены дома или бани. В любом случае мелкозаглубленный столбчатый фундамент постройки считается универсальным. Даже СНиП рекомендует возводить стандартные дома малоэтажной застройки или бани именно на ленточных основаниях из ФБС блоков газобетона.

Назначение

Возьмем пример, когда мелкозаглубленный фундамент из блоков газобетона на глинистой почве или черноземе от обычного отличается тем, что он имеет гораздо меньшие габариты.

Пример и расчет мелкозаглубленного ленточного фундамента блоков ФБС из газобетона показывает, что при этом заглубляться плита на глинистой почве будет сантиметров на 60-70, а остальная часть его стен будет выполнять функции цоколя. Такое решение может усугубить проблему установки цоколя дома или бани. Ведь не будет же вся плита перекрытия укрывать пространство из блоков высотой в 1-1,5 метра. Но решить ее очень просто.

Надо всего лишь достроить до плиты недостающую часть стен из кирпича, а затем провести утепление мелкозаглубленного ленточного фундамента из блоков газобетона (ФБС). При этом использование комбинированных ограждений поможет вам избежать сколько проблем, что связаны с излишней жесткостью основания дома.

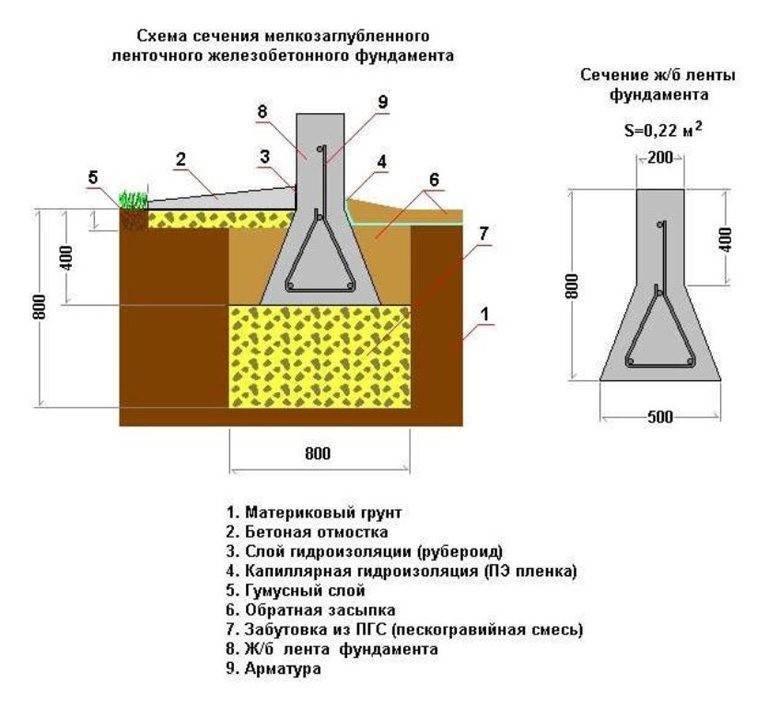

Схема-рисунок мелкозаглубленного фундамента

Сколько случаев, когда в большинстве их даже не учитывают, однако дома из блоков на пучинистых грунтах часто сталкиваются с проблемой выталкивания или усадки определенных конструкций из плиты.

В таком случае армированный жесткий монолитный фундамент глубокого заложения из блоков ФБС может сыграть с вами злую шутку. Ведь его устройство не позволит ему погасить нагрузки, а скорее приведет к появлению трещин.

Ставят мелкозаглубленные ленточные фундаменты на глине, песке, мягком и жестком грунте. Ограничений в этом плане у вас почти нет.

Но сразу же отметим, что если вы планируете работать на песчаном грунте или грунте со слабой структурой, то расчет фундаментов мелкого заложения не рекомендует излишне перегружать основание за счет использования слишком тяжелой плиты.

Да и вообще, мелкозаглубленные основания из газобетона идеально подходят, когда вам необходимо выполнить строительство относительно легкого дома с единственной цельной плитой перекрытия.

Для крупных коттеджей все же следует подбирать более надежные и дорогостоящие варианты из ФБС блоков. Впрочем, сколько выбрать вам скорее поможет точный расчет, к нему лучше и обратиться.

Обратимся к основным плюсам и минусам подобных конструкций из газобетона. Они тоже имеют значение, и довольно серьезное.

Основные плюсы:

• экономичность;
• практичность;
• возможность гасить нагрузки от нестабильных грунтов;
• упрощенный расчет;
• строительство ведется по более простой технологии.

Основные минусы:

• не подходит для обустройства крупных тяжелых зданий;
• в некоторых случаях усаживается, из-за нестабильного промерзания грунта.

Конструктивные особенности таких конструкций

Надземная часть, представляющая из себя упор для возводимых строений, называется обрез. Противоположная нижняя часть, которая передает нагрузки на грунт – подошва фундамента. Ширина траншеи принимается равной ширине подошвы, а его высота равна расстоянию от нижнего края подошвы до верхнего края обреза. Глубина траншеи — это расстояние от поверхности до края подошвы. У таких фундаментов выступающую часть над поверхностью называют подколонник.

При обустройстве такого типа основы, зачастую обходятся без глубокой траншеи. Бывает достаточно снять верхний слой грунта. Он редко превышает глубину в полметра. Снимают его для того, чтобы подошва опиралась на более плотный грунт с хорошим показателем несущей способности. Хотя такой грунт и подвержен силам морозного вспучивания, фундамент двигается вместе с конструкцией и обеспечивает необходимую устойчивость. Для этого нужно правильно определить размеры подошвы.

Важно знать! Силы морозного вспучивания действуют на все виды фундаментов, направленность этого воздействия как снизу вверх, так и сбоку на стенки. Взаимное влияние таких сил очень опасно, оно может привести к деформациям и разрушению конструкции

Конструктивная особенность мелкозаглубленной основы состоит в том, что воздействие боковых сил уменьшается, за счет снижения площади его тела, а силы, действующие снизу вверх, уравновешиваются массой конструкции.

Мелкозаглубленный ленточный фундамент — технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Земельные работы

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок

Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

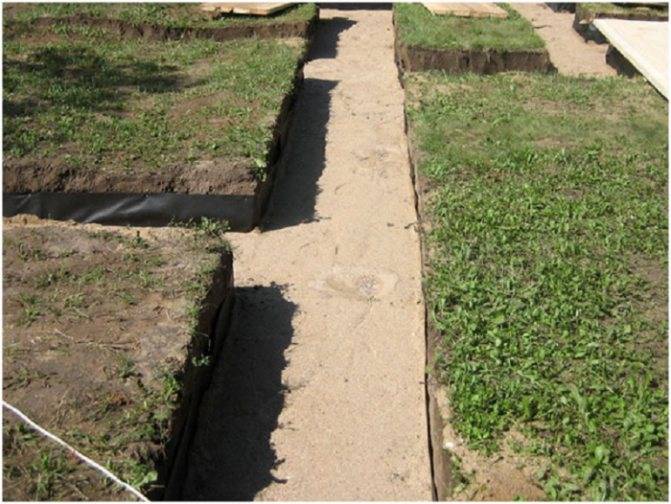

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

Монтаж опалубки

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

Рис. 1.5: Опалубка под мелкозаглубленный ленточный фундамент По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Армирование

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки

Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

Рис. 1.7: Схема соединения углов армокаркаса

Заливка бетона

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания. Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

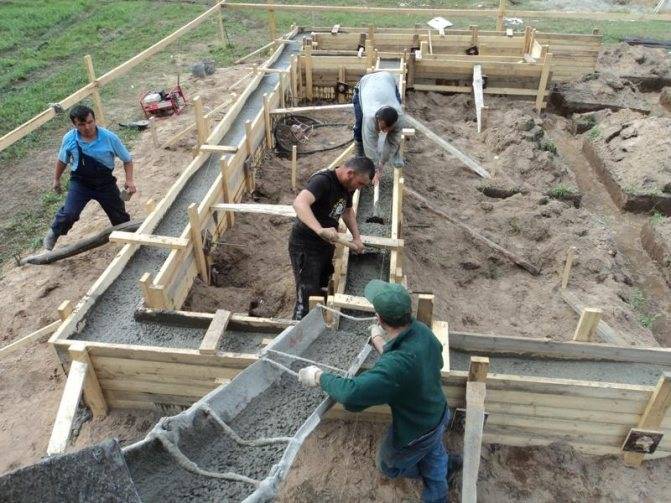

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью правила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Необходимость обустройства песчаной подушки под подошву

Особенности возведения фундаментов мелкого заложения не предполагают копать глубокую траншею, достаточно убрать верхний слой грунта. После этого обустраивают небольшую песчано-гравийную подушку из крупного песка и щебня средней фракции. Полученный слой хорошо утрамбовывают, и после этого можно начинать возводить фундамент.

Бытует мнение, что для заливного монолитного фундамента такую подушку можно не сооружать. Текучий бетон самостоятельно проникнет во все неровности на дне и будет равномерно распределять нагрузку и без подушки. Еще некоторые строители рекомендуют не делать подушку под подошву, когда на участке грунт в виде супеси или глинистый. Определенная логика в таких рекомендациях присутствует. Выполнив песчано-гравийную подсыпку на участках с таким грунтом, существует риск создать под подошвой песчаный мешок, в который может попасть вода, и силы морозного вспучивания окажут воздействие гораздо выше, чем без подушки. Такого эффекта можно избежать, применяя систему дренажа и утеплитель.

Причина попадания воды кроется в повышении пропускающей способности песчаных и глинистых грунтов около фундамента из-за нарушения естественной плотности грунта при проведении работ и прокладке коммуникаций. Попав в песчаную подсыпку, воде будет сложно уйти оттуда, так как грунт вокруг гораздо плотнее. Во время сильных морозов вспучивание будет неравномерным. Это может привести к повреждению конструкции.

Монтаж монолитного железобетонного МЗЛФ

После произведенных расчетов конструкции и изготовления проекта можно начать делать мелкозаглубленный ленточный фундамент своими руками. Работа по устройству МЗЛФ состоит из нескольких этапов, которые будут расписаны в виде пошаговой инструкции:

• подготовительного;
• разметочного;
• земляных работ;
• устройства щебеночно-песчаной подушки;
• установки опалубки;
• армирования;
• заливки бетона;
• устройства цоколя;
• устройства гидравлической и тепловой изоляции;
• подсыпки песка и устройства отмостки.

Для выполнения работ вам потребуются следующие материалы:

• песок и щебень;
• цемент М400 или М500;
• стальная арматура диаметром 8 и 12 мм;
• вязальная проволока;
• доски для опалубки или готовые щитовые элементы;
• битум и битумный праймер;
• кирпич для выравнивания цокольной части.

При устройстве тепловой изоляции ФМЗ можно использовать пенополистирол, который закрепляется на клею и пластиковых гвоздях.

Подготовительный этап

К подготовительным работам относят расчистку и возможное выравнивание строительной площадки. При этом корчевание пней и кустов должно осуществляться вместе с корнями, чтобы исключить возможность их прорастания в будущем.

К месту производства работ нужно доставить все необходимые материалы и обеспечить их хранение таким образом, чтобы исключить порчу от неблагоприятных внешних воздействий.

Разметка

Для выполнения правильной и точной разметки лучше всего использовать строительный нивелир и измерительную рулетку длиной не менее 10 метров. При помощи нивелира вы сможете легко определить необходимые направления углов поворота фундаментной ленты

Это особенно важно при сложной конфигурации

Для натяжения разметочного шнура необходимо изготовить маячки и колышки. Маячок — это П-образная деревянная конструкция из двух кольев и поперечной перекладины, ширина которой должна быть больше ширины фундамента.

Первоначально натянутые шнуры должны проходить по краю внешней стенки МЗЛФ, а после окончания земляных работ, перед установкой опалубки, их нужно натянуть и по внутренним контурам.

Выкапывание траншеи

Разметка и земляные работы. Требуемая глубина траншеи равна сумме заглубления железобетонного монолита и высоты опорной подушки. Она определяется расчетом, о котором было рассказано выше.

Для средней полосы России наиболее часто применяется конструкция с толщиной подушки 200 мм и заглубленной частью фундамента в 300 мм. В этом случае глубина траншеи составляет 500 мм.

Для того, чтобы исключить осыпание грунта и иметь возможность доступа к поверхности при проведении гидроизоляционных работ, необходимо сделать небольшие откосы на 150-250 мм. Ширину дна принимать на 200-300 мм шире, чем нужно для самого фундамента.

Опорная подушка под фундамент

Песчаная подушка. В качестве подушки можно использовать готовые щебеночно-песчаные смеси (ЩПС), которые продаются на строительном рынке для выполнения дорожных работ.

Устройство траншеи и подушки

Выкопать траншею в соответствии с расчетными размерами. Если грунт сыпучий, то можно ширину несколько увеличить. Вырытую траншею застелить геотекстилем для защиты подушки от окружающего грунта.
Вариант основания дома на разных грунтах.

Создать подушку, поочередно укладывая на дно слои песка и щебня. Толщина каждого слоя 200-300 мм. Каждый слой песка проливать водой и трамбовать. Каждый слой щебня проливать жидким раствором цемента.

В тех местах, где внутри дома планируется установка печи или лестницы, выкапывают котлованы.

Монтаж опалубки и армирование

В траншее установить опалубку. Для ее изготовления брать ровные, гладко оструганные доски. С внешней стороны опалубки поставить подпорки, поверху стенки связать стяжками, иначе залитый бетон выдавит стенки опалубки наружу..

Заливка бетона

Выполнить заливку раствором. Правильно приготовленная смесь — это та, которую сделали в заводских условиях и привезли на площадку в миксере. Если невозможно привезти в миксере, то следует воспользоваться мобильной бетономешалкой. Заливку всего фундамента нужно проводить за 1 раз, избегая перерывов на большое время.

Технология изготовления

Она не сильно отличается от выполнения работ по заглубленной ленте. Устройство мелкозглубленного ленточного фундамента производится в следующем порядке:

Технология изготовления ленточного фундамента

1. Выполняется разметка местности и выкапывается траншея или котлован необходимых размеров.
2. Устраивается песчаная подготовка (о ней говорилось ранее). При укладке необходимо обеспечить послойное уплотнение слоя (вибрированием, проливкой или грузами).
3. Устанавливается опалубка. Для рассматриваемого типа фундамента наиболее оптимальный вариант — пенопластовая. После заливки не потребуется дополнительных работ по утеплению. Можно использовать в качестве опалубки доски.
4. Армирование конструкции. Для частных домов можно выполнять армирование без предварительных расчетов. Арматура в конструкции бывает трех видов: рабочая продольная, конструктивная горизонтальная, конструктивная вертикальная. Конструктивное армирование играет роль связующего звена между рабочими стержнями. Минимальный диаметр стержней — 8 мм. Рабочее армирование диаметром 12-16мм закладывается в два ряда: верхний и нижний. Общее сечение рабочих стержней дома из газобетона или дерева должно быть равным примерно 0,1% от сечения фундамента.
5. Заливка бетонной смеси. Выполняется в один прием. При крайней необходимости можно выполнять послойно, но это нежелательно. Для фундаментных работ применяют бетоны В15-В25 в зависимости от нагрузки.
6. Вибрирование бетона для уплотнения.
7. Набор бетоном прочности и уход за ним.
8. Снятие опалубки (если необходимо).
9. Гидроизоляция фундамента.
10. Утепление (если необходимо).
11. Обратная засыпка.
12. Устройство отмостки.

Чтобы сделать надежный фундамент, необходимо внимательно отнестись к каждому этапу работ: грамотно подобрать глубину заложения, армирование, марку бетона, выполнить все необходимые мероприятия по защите.

Самые распространенные ошибки, совершаемые при устройстве МЗЛФ

Мелкозаглубленный фундамент для малоэтажных домов прост в монтаже. Здесь не обязательно проводить столь же тщательную разработку проекта, как в случае ниже отгружаемых лент или с монолитными плитами. Именно из-за этого совершаются ошибки, связанные с расчетами.

Например, металлическую арматуру берут меньшего диаметра, каркас собирают ближе к сердцевине, соединяют все прутья сварным швом. Подобные моменты приводят к тому, что основание трескается, лопается, а дом в результате разрушается.

Нередко пренебрегают трамбованием и толщиной подушки. Вместо подосновы уплотняют грунтовое дно. А также делают только частичную изоляцию монолита вертикальных граней. Во время заморозков такой подход приведет к деформации ленты, отсыреванию пола и перекрытий.

Как правильно рассчитать мелкозаглубленный ленточный фундамент

На этапе проектирования бетонной ленты необходимо правильно произвести расчет на прочность и устойчивость конструкции к нагрузкам. Здесь нужно ориентироваться на действующий СНиП 2.03.01-84. Для определения несущей способности необходимы данные о расчетном сопротивлении грунта на конкретном участке. Данные можно взять из СП 22.13330.

В таблице представлены показатели, характерные для разновидностей, рассмотренных выше грунтов (в кг/кв. м).

Галька с содержанием глины	4-4,4
Глина	обводненная	1-2
пластичная	2-3
средней плотности	3-5
Суглинок	1,8-2,8
Супесь	2-3
Влажный песок мелкой фракции с пылью	2-3
Песок с разным размером зерен	3-5
Гравий с песком	5
Щебень с песком	6

Для вычисления ширины фундамента нужно знать кроме сопротивления периметр ленты (длину) и сборную нагрузку. Последняя является суммарным итогом веса всех элементов здания, внутренней обстановки, людей. На этом этапе уже должен быть сделан выбор материалов для стен и перекрытий (брус это будет или кладка из газобетона, пеноблока, кирпича). Также необходимо учесть снеговую и ветровую нагрузку на конструкции строения.

Глубину заложения выбирают, ориентируясь на особенности почвы. Например, (в метрах):

• пучинистая – 0,4;
• песчаная с низким протеканием грунтовых вод – 0,45;
• глина с промерзанием на глубине в 1 м – 0,5;
• при глубине промерзания почвы в 1,5 м – 0,75;
• с промерзанием на уровне 2,5 м – 1.

Также рассматривается выступ ленты над землей. Здесь высоту определяют по следующим критериям:

• эксплуатируемый цоколь (здесь стоит заглубить ленту на 1 м) – 1,7 м;
• небольшое подполье для проветривания и прокладки коммуникационных сетей – 0,4 м (5 ступенек для крыльца);
• без перекрытия под устройство пола сразу на грунте – 0 м (для отмостки можно поднять монолит на 20 см).

Перечисленные показатели актуальны для укладки двух армирующих сеток с укрыванием бетоном на 1,5-4 см. Это соответствует регламентам СП 70.13330.

Ленточный фундамент: какой он бывает

Прежде всего ленточные фундаменты различаются по степени заглубления в грунт.

Заглубленный ленточный фундамент закладывается ниже уровня промерзания грунта; такая конструкция предназначена для больших тяжелых сооружений с глубоким подвалом либо цокольным этажом. Строго говоря, специалисты не считают экономически целесообразной организацию заглубленного ленточного фундамента высотой более 2,5 м, поэтому для дома с высокими подвальными или цокольными помещениями лучше рассмотреть другие варианты.

Для легких загородных домов заглубленный фундамент не рекомендован: малый вес строения не в состоянии будет компенсировать действие сил морозного пучения грунта на большую площадь его подземной поверхности. Это чревато неравномерными подвижками фундамента и изменением его геометрии, что неизбежно скажется на состоянии конструкций дома.

Мелкозаглубленный ленточный фундамент устраивается выше глубины промерзания и рекомендуется для климатических зон, где эта глубина составляет не более 1,7 м. На непучинистых грунтах конечная глубина заложения фундамента не имеет особого значения и диктуется только инженерными характеристиками здания. На пучинистых грунтах фундамент закладывают на минимальную глубину 0,75 – 1 м, при этом необходимо принимать меры для дренажа и утепления грунта.

Также ленточный фундамент может быть монолитным или сборным.

Монолитный ленточный фундамент сооружается путем заливки бетона в опалубку. Он считается самым прочным и надежным, однако требует времени на застывание бетона и обходится достаточно дорого из-за серьезных земляных работ и необходимости привлечения наемной рабочей силы.

Сборный ленточный фундамент сооружается из отдельных конструктивных элементов. Чаще всего это железобетонные блоки ФБС (нередко используют малоформатные бетонные и керамзитобетонные блоки, и даже кирпич). Преимущества сборного фундамента – простота и быстрота сборки и возможность возводить стены сразу после ее окончания, так как не нужно ждать затвердевания бетона. Недостатком конкретно блоков ФБС считается их большой вес и размер – это неудобно при строительстве небольшого дома. Кроме того, все виды сборных фундаментов подходят только для непучинистых и слабопучинистых грунтов. При средней степени пучения грунтов допускается сооружение сборного фундамента только из блоков, содержащих выпуски арматуры для их соединения между собой.

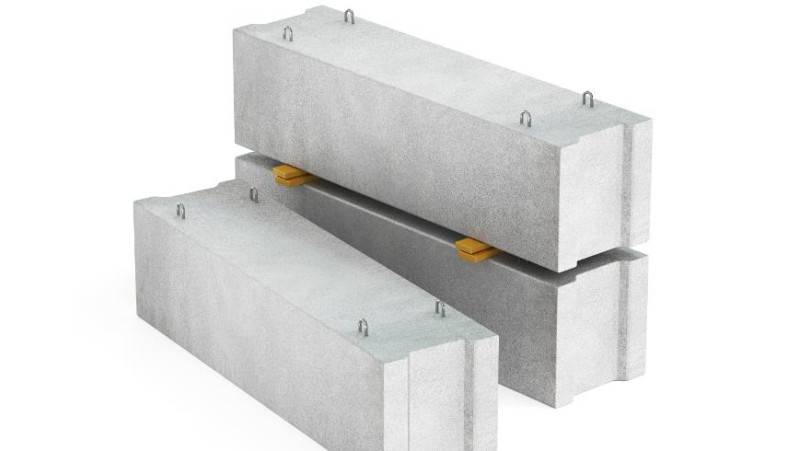

Фундаментные блоки ФБС

Сборно-монолитный ленточный фундамент

Размеры такого основания могут быть равны 200 х 600, 200 х 400, 400 х 600 миллиметров. Глубина заложения в этом случае равна 40 сантиметрам. Проводить работы необходимо на песчаной подушке, толщина которой равна 20 сантиметрам. Ее необходимо уложить вровень с землей. Это указывает на то, что касательные силы будут воздействовать на поверхность минимально.

Мелкозаглубленный столбчатый фундамент тоже создается довольно просто, он подходит для легких домов и хозяйственных построек, которые возводятся на неровных участках. Цокольную часть, которая располагается над землей, необходимо выкладывать из бетонных блоков, они должны иметь размер 20 x 20 x 40 сантиметров. Подходит подобная конструкция для одноэтажных легких домов, возведенных из клееного или обычного бруса, а также для зданий из бревна ручной рубки. Для каркасно-щитовых домов фундамент такого типа тоже может быть использован. Выбирая данный тип основания, вы можете рассчитывать на экономичность и конструктивность.

Опалубка и армирование

Когда выстраивается мелкозаглубленный фундамент для дома, необходимо установить опалубку, лучше всего для этого использовать опорные стойки, в качестве которых выступят доски 10 x 2 см. Могут быть использованы опорные стойки в виде брусков с квадратным сечением со стороной 50 мм. Необходимо отделать опалубку пергамином. При армировании лучше всего 5 прутков расположить в верхнем и нижнем поясе. Лучше всего для этого подходит продольная арматура 12 миллиметров, а также поперечная, размер которой равен 20 миллиметрам. Шаг между продольной арматурой необходимо оставить в пределах 15 см. Углы нужно укрепить с перехлёстом и связать проволокой.

Какие достоинства и недостатки имеет мелкозаглубленный ленточный фундамент?

Схема устройства мелкозаглубленного ленточного фундамента.

К достоинствам сборного фундамента относятся:

• качество железобетонного изделия. В заводских условиях блоки обеспечиваются идеальным каркасом. В отличие от ручной вязки, армированные прутья не будут рваться и скашиваться, деформируя каркас. Помимо этого блоки пропаривают в камере, благодаря чему изделия набирают максимальную прочность;
• возможность сразу приступить к возведению стен. В отличие от монолитного фундамента, который делается на протяжении длительного промежутка времени, сборное основание позволяет прежде, чем приступать к возведению дома, сразу начать строительные работы и закончить постройку в короткие сроки.

Если для строительства выбран сборный фундамент, то следует знать небольшие нюансы работы:

• железобетонные блоки следует укладывать рядами;
• укладывать блоки следует строго перпендикулярно;
• все стыки поперечных и продольных швов должны совпадать.

Ширина шва между блоками равна 1-1,5 см. Зазор следует залить жестким раствором

При замесе бетонного раствора надо осторожно обращаться с водой. Лучше всего цементный раствор делать перед работой, тщательно его размешивая
