Определяем высоту дымохода
Дымоход через стену. Как вывести дымоход из сэндвич-трубы через стену: плюсы и минусы, пошаговый монтаж своими руками
Виды дымоходов
Отводные шахты через которые осуществляется вывод вредных газов, насыщенных продуктами горения, требуются не только для стандартных печек, но и для каминов и газовых котлов. На сегодняшний день известно несколько видов дымоходов. К ним относят:
Прямо потоковый. Эта разновидность считается популярным сооружением, которое чаще всего используют для обустройства жилого пространства. Единственным недостатком такого дымохода является быстрая теплопотеря. Помимо токсических веществ здесь улетучивается большая часть тепловой энергии.
Прямо потоковые трубы с перемычками. Они задерживают большую часть тепла в процессе сгорания материалов. Эту конструкцию довольно часто используют в банях. Такой дымоход длительного горения для печи требует постоянной чистки. Зола быстро оседает на поверхности перемычек, тем самым препятствуя быстрому выведению ядовитых веществ.
Прямо потоковый дымоход с лабиринтом. Эта разновидность отличается высокой теплоотдачей. Угарные газы проходят через многочисленные перемычки. Они быстро нагревают стенки дымохода, тем самым способствуют максимальному прогреванию помещения.
Модульный. Они изготавливаются из металлического сплава. Они предназначены для отопительных систем работающих на газу. Металлические дымоходы для печей способны справиться с кислотными соединениями продуктов горения метана. Кирпичная кладка в этом случае быстро разрушиться.
Рекомендации по монтажу
Нормы, регламентирующие высоту и место выхода трубы
Как устроен дымоход
Традиционная кирпичная печная труба отличается по конструкции от современных дымоходов, собирающихся из готовых элементов заводского изготовления.
Любой дымоход имеет вертикальный короб, оголовок, задвижки, лючки для прочистки, иногда фундамент.
Привычный кирпичный дымоотвод имеет следующие части:
- При необходимости – фундамент.
- Шейка служит для подключения к топке печи.
- Стояк (короб) с задвижками.

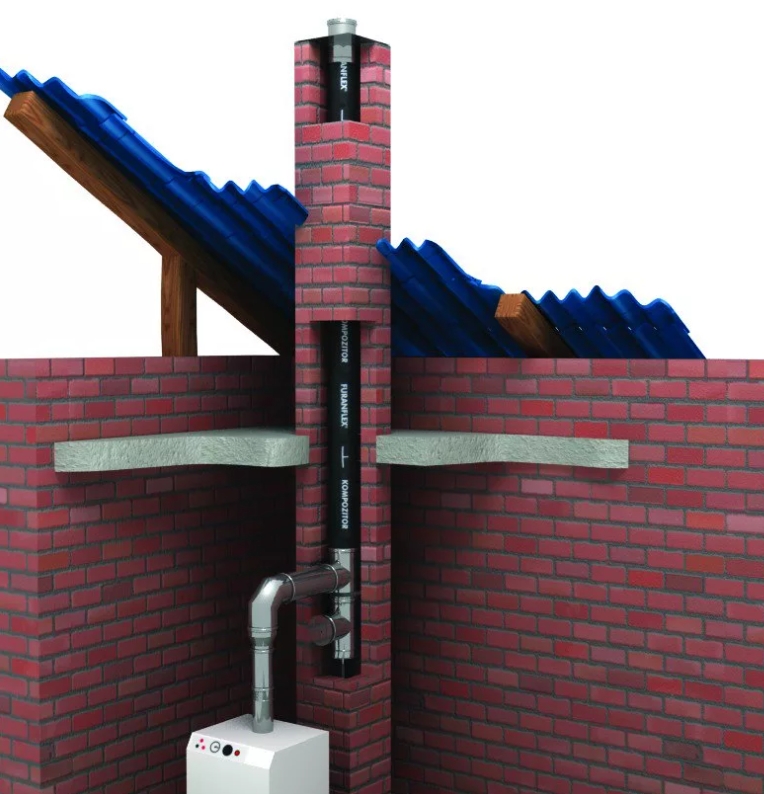

- При модернизации в кирпичный короб часто вставляют вкладыш из нержавеющей стали.
- Откос.
- Выдра – расширение кирпичных стенок над кровлей, прикрывающие щель в кровле от осадков, листьев; на выдру частенько крепят отлив из оцинкованной стали.
- В месте прохода через конструкции кровли – шейка.
- Оголовье.
- В последние десятилетия верх конструкции закрывается металлическим колпаком.
Дымопровод из асбоцемента и стали состоит из труб, переходников для подсоединения к топке, колпака, утепления, иногда наружной обшивки из оцинкованного листа.
Самые современные и перспективные виды дымоходов – из трехслойной сэндвич-трубы и сборные керамические. Такие виды трубопроводов собираются из готовых элементов заводского изготовления, широкий ассортимент элементов позволяет быстро смонтировать конструкции любой конфигурации.
Основные части керамических и сэндвич-труб – прямые и поворотные элементы (колено), тройники, элементы с ревизионными лючками для прочистки, элементы с емкостью для сбора конденсата; переходные элементы для подключения отопительного агрегата, конус, дефлектор.

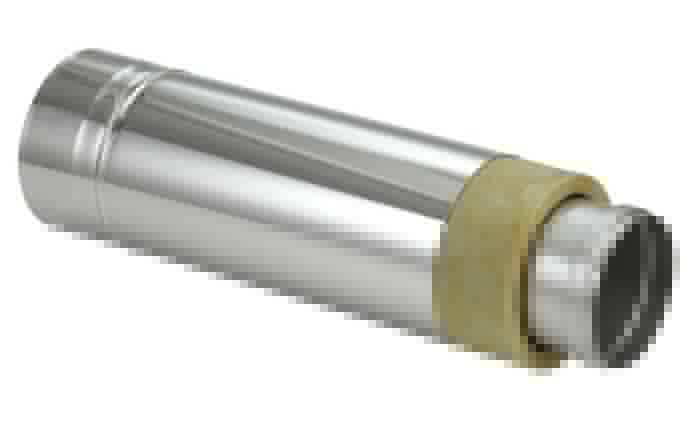

Сэндвич-трубы состоят из двух слоев металла и утеплителя между ними. Керамические дымоходы собираются из внешнего керамзитобетонного каркаса, внутреннего сборного керамического короба и слоя утеплителя между ними.
Современные дымопроводы не устанавливают без дефлекторов – они усиливают тягу и защищают дымовой канал от атмосферных осадков.

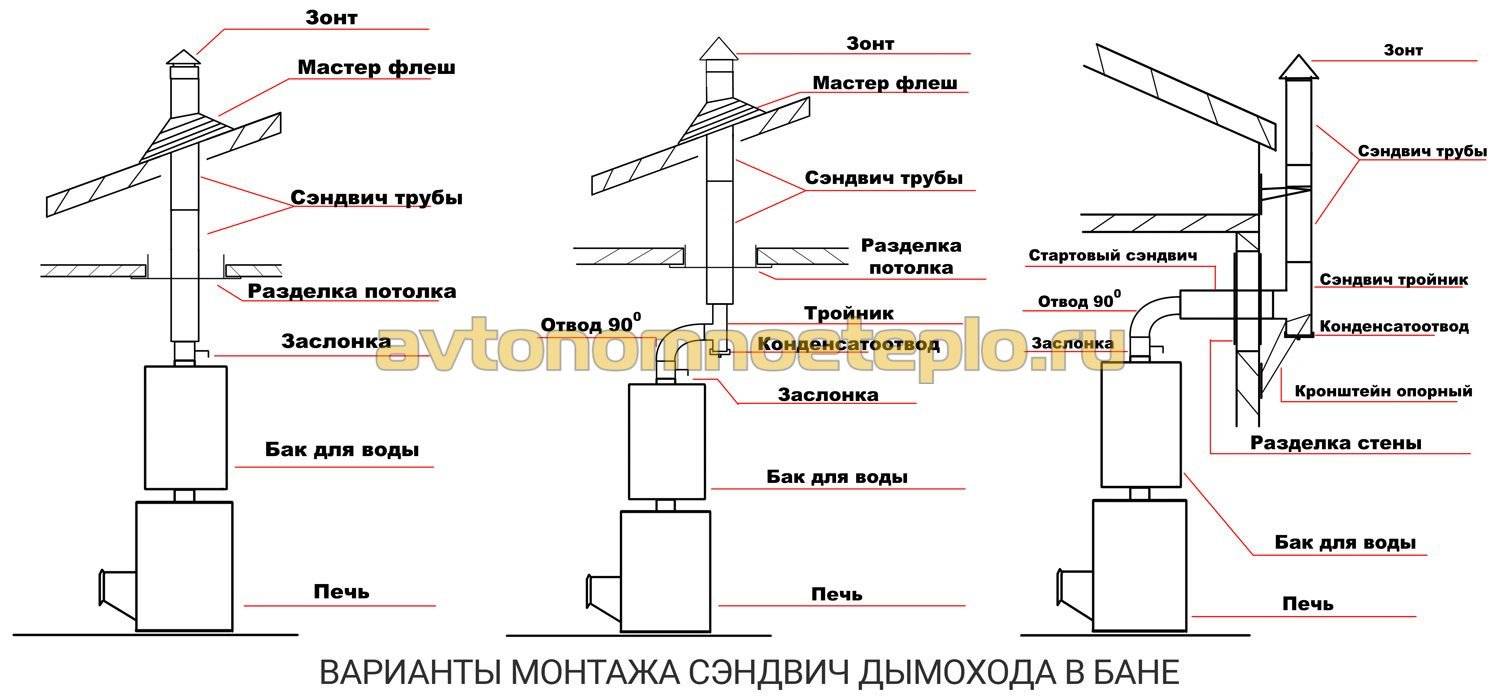

Как установить дымоход через крышу
При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.
Смещение трубы для прохода через потолочное перекрытие
Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета. После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением
После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

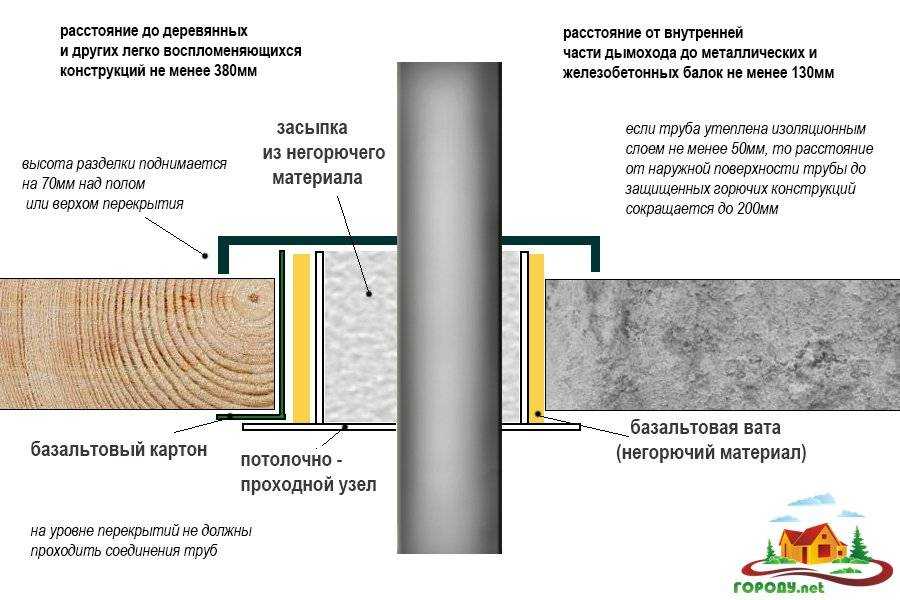

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).
Серый материал по периметру отверстия — минерит
В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.
Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.
Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.
Готовый потолочно-проходной узел (один из вариантов)
Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.
Как вывести дымоход через крышу — проход потолочного перекрытия и кровли
На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.
Правильный проход сэндвич-дымохода через кровлю
Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).
Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»
Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».
Установленный на трубе мастер-флэш
Виды дымоходов
Выбирайте такую модификацию дымохода, которая более точно соответствует вашему дому.
Самый дешевый и распространенный вариант – это металлический дымоход. Он оптимально подойдет вам для устройства систем отопления бань или нежилых помещений. Данный экономичный подход не целесообразно применять для установки дымохода в частном доме. Металлические конструкции имеют низкую герметизацию стыков, в результате чего будет трудно избавиться от дыма в комнате. Установка металлического дымохода не целесообразна, так как они имеют маленький срок службы и неустойчивы к воздействию влаги.
Дымоходные трубы из композиционных многослойных металлов более надежны и устойчивы к старению. Между слоями данной трубы размещают специальный пожароустойчивый материал. Многие производители, решая сэкономить, размещают в промежуточных слоях некачественный материал, который начинает со временем осыпаться. Поэтому при покупке данной трубы очень внимательно изучите фирму производителя.
Наиболее дешевым видом является строительство дымоходной трубы из тонкого нержавеющего металла. Незначительный вес данной трубы позволяет фиксировать ее при помощи минимального крепежного материала. К тому же трубы из нержавеющей стали легко обработать – их можно разрезать обыкновенными ножницами по металлу. Установка нержавеющих дымоходов отлично подойдет для частных домов.
Керамические дымоходные трубы очень сложны в устройстве, так как их монтаж производиться совместно со всем домом. Поэтому их редко применяют, потому что для строительства их в готовом доме, строителям нужно будет произвести частичный демонтаж перекрытий.
Для установки дымохода своими руками в жилом доме, вам понадобятся следующие инструменты:
- болгарка для металла;
- дрель для сверления отверстий;
- стамеска и шпатель;
- электрический лобзик и шуруповерт;
- крестовая отвертка и молоток;
- защитные очки и перчатки.
Компоновка
Важно в компоновке дымохода — это отсутствие стыков и соприкосновением с остальными блоками. Дымоход непосредственно монтируется в патрубок металлический, он сделан в виде короба
Важен такой параметр как толщина, он должна превышать толщину перекрытия не более чем на восемь сантиметров. Система дымоудаления важна, ее следует рассчитывать еще при проектировании объекта. Соединение труб также существенный элемент, о котором следует знать. Есть два вида компоновки:
- по дыму;
- по конденсату.
При монтаже «по дыму» нижняя часть трубы инсталлируется в элемент верхнего колена. При такой комбинации раскаленные газы, не встречая никаких препятствий, движутся вверх беспрепятственно вдоль внутренней поверхности трубы. При втором варианте стыковки внутренний элемент инсталлируется в нижнюю часть. При такой компоновке весь конденсат стекает вниз. Обычно все дымоходы (с учетом появления конденсата) монтируются на инновационных газовых агрегатах. Исходящая температура исходящих продуктов не превышает 200 градусов по Цельсию.
В качестве примера, можно упомянуть: в печах, которые сделаны из металлических листов («буржуйки») температура сжигания составляет порядка 300 градусов по Цельсию, влага выделяется уже при ста градусах. При разогреве устройства, образуется пар, он оседает на внутренние и камеры, образуются капли, которые затем скатываются вниз в специальный сборник. Монтаж дымохода конструкций «сэндвич» рациональнее всего монтировать с учетом появления обильного конденсата.
Выбор материала
Вопрос, который обычно не вызывает проблем у рядового жителя, однако чаще привычные вводы оказываются крайне не подходящими. В старом доме пытаются приладить для газового котла кирпичный дымоход, используют часто по привычке трубы из асбестоцемента, черного метала или обычной нержавейки или оцинковки. Все эти варианты категорически недопустимо использовать для отвода продуктов горения природного газа. Указанные материалы не способны противостоять коррозии от гремучей смеси конденсата, серной кислоты и золы, а люди, использовавшие их, попросту не связывают свое плохое самочувствие, тяжелый воздух в помещении, постоянные проблемы с котлом с качеством материалов, из которых был изготовлен дымоход.
Допускается использовать для обустройства дымохода к газовому котлу:
- кислотоустойчивые марки стали (AISI 316L, AISI 310S);
- плотную керамику.
Для конденсационных котлов допускается использование марок стали серий 4хх, и только с рекомендацией производителя котла.
На рынке строительных материалов, в специализированных магазинах уже есть все необходимые материалы и элементы для создания качественного дымохода без особых проблем. Разницы в цене с самодельными вариантами не особенно велика, зато результат чище, эстетичный и надежный. Выбирать предстоит из:
- сэндвич-трубы;
- неутепленной стальной трубы;
- керамических труб.
Стальные дымоходы одностенные, двустенные (сэндвич)
Оптимальная температура отводимых газов до 680оС, при достаточных для газового котла 170-240оС.
Практичное и уже готовое решение. Используются две трубы, притом разного размера, вставленные друг в друга. Внутренняя формирует канал дымохода, и ее диаметр определяет характеристики всей конструкции. Большая внешняя труба является защитным кожухом слоя теплоизоляции. Пространство между трубами может оставаться пустым или наполняется базальтовой ватой, обязательно без содержания синтетических связующих, чтобы утеплитель спокойно переносил температуру до 1100оС.
Производятся уже готовые элементы:
- прямая труба 5, 1.0, 1,2 метра;
- колено 30, 45, 90 градусов;
- тройник;
- конус;
- шибер;
- оголовок;
- переходник;
- проходные элементы.
Дымоход собирается словно конструктор, притом в считанные дни даже с учетом прохода перекрытий и стен при необходимости.
При изготовлении внутренней трубы в лучших сэндвич-дымоходах используется сталь 310, 316, в то время как для внешнего кожуха допускается использование листовой стали 4хх серии, так как на нее воздействует меньшая температура, и она не контактирует с агрессивной средой.
Для низкотемпературных дымоходов или отдельных его частей используются так же классические одностенные стальные дымоходы. Марки стали в приоритете те же, что и для внутреннего канала двустенных элементов 310, 316. В крайнем случае, можно самостоятельно изготовить дымоход одностенными трубами, а утепление добавить поверх них. Для этого, например, компания Rockwool специально производит цилиндрический утеплитель, способный выдержать температуру эксплуатации до 680 оС.
Керамические дымоходы
Температура эксплуатации до 1500 оС, чего с лихвой достаточно для газового котла.
Новое из старого забытого. Современные керамические трубы характеризуются малой шершавостью внутренней поверхностью, полной устойчивостью коррозии и влиянию агрессивных сред. Главное, что керамические дымоходы выделяются прочностью и долговечностью. Это современная альтернатива привычным традиционным кирпичным дымоходам только без недостатков и с удобной конфигурацией.
Устройство керамического дымохода
Керамический дымоход собирается из небольших секций. Каждая из них представляет собой квадратную бетонную основу, внутри которой формируется круглый канал с отводами. Внутри закрепляется керамическая труба, образуя канал будущего дымоотвода.
Бетонный кожух придает прочность конструкции, позволяет возводить высокие дымоходы вплоть до 12-15 метров без дополнительного укрепления. Армирование выполняется непосредственно по внутренним каналам секций.
Дополнительно керамическая труба внутри секции может утепляться базальтовой ватой для надежной теплоизоляции.
Однако не весь дымоход от котла к оголовку на крыше может складываться из керамики. Горизонтальные и многие наклонные элементы формируются стальными трубами, в том числе гофрированными, если это допускает проект установки котельного оборудования.
Выбор места установки дымохода
Решая, как провести дымоход через крышу, важно правильно определить место его установки. Не рекомендуется проводить дымоотводные трубы в ендовах, поскольку в этих местах очень сложно создать надежную гидроизоляцию
В зимний период здесь активно скапливается снег, что может послужить причиной повреждения примыканий газохода к кровельному покрытию и протечек. Помимо этого, возведение стропильного короба трубы в местах сопряжения скатов кровли весьма затруднительно.
Оптимальным местом размещения дымоотводной трубы является участок в районе конька. Монтировать стропильный короб дымоотвода можно с некоторым отступом от конька, либо коньковый брус распиливается, а под его концами устанавливаются специальные опоры.
Высота трубы дымохода над крышей зависит от его месторасположения. Чем ниже по кровельному скату установлена труба, тем сильнее она должна возвышаться относительно поверхности крыши. СНиП «Отопление, вентиляция и кондиционирование» содержит информацию о регламентации данного параметра. У домов с плоской крышей высота дымоотвода должна составлять 500 мм. Параметры для скатных кровель варьируются: высота трубы, установленной в пределах 1,5 метров от конька, составляет 500 мм, если дымоотвод установлен на расстоянии 1,5 – 3 метра от конька, то он должен быть высотой вровень с коньком. Для больших расстояний высота трубы рассчитывается следующим образом: ее верхний край должен располагаться на 10° ниже горизонтальной плоскости, проходящей по коньку.
При выборе места для дымоотвода рекомендуется принять во внимание угол наклона ската кровли и климатические особенности региона. Расположенный низко по скату дымоотвод может быть разрушен при сходе с крыши снежных лавин
Если существует такая опасность, желательно перед дымоходом смонтировать выше по скату отдельные снегозадержатели. Кроме того, чем ближе к краю кровли расположена дымоотводная труба, тем значительнее вероятность образования за ней снежных карманов. Таким образом, установка дымохода ближе к коньку позволяет избежать ряда проблем.
Особенности дымохода
Для изготовления дымоотводной трубы может использоваться:
- металлическая труба;
- асбестоцементная труба;
- огнеупорный кирпич.
Для каждого вида трубы выполняется особая система прохода через крышу, применяются различные виды гидроизоляции, что обусловлено действующими строительными нормативами
Кроме того, важно учитывать вид используемого топлива, так как существует разница в температуре сгорания топлива разных видов
Прежде чем разрабатывать проект, как вывести дымоход через крышу, домовладельцу следует определиться с используемым видом топлива. В соответствии со СНиП, металлический дымоотвод запрещается устанавливать для печей, которые топятся дровами, торфом, углем. Кроме того, дымоходы таких печей должны оснащаться искроуловителями, выполненными из металлической сетки.
Специалистами рекомендуется выполнять дымоотводы прямоугольного или квадратного сечения – при их монтаже можно использовать готовые прижимные планки примыкания, защищающие стык кровли с трубой. Планки можно подобрать в соответствии с используемым кровельным материалом.
Срок службы такого дымохода
Сроки службы дымовых труб зависят от конструкций и материалов, из которых они сделаны.
Керамический дымоход простоит до 40 лет. Производители декларируют и 50 лет и больше, но пока еще никто не проверил. Кирпичный может простоять и больше, но вкладыши из нержавейки придется менять через 15-20 лет. Срок службы вкладыша в первую очередь зависит от толщины и марки стали. Толщина стали вкладыша не должна быть меньше 0,8-1,0 мм. Оцинковка долго не простоит.
Сэндвич хорошего качества простоит лет 15-20 и даже больше. Срок службы зависит от материала и толщины внутреннего вкладыша – хорошая нержавейка внутренней гильзы толщиной 1 мм простоит 20 лет. Эмалированный вкладыш из углеродистой («черной») стали – лет 15.
Срок службы вкладыша зависит от вида нагревательного агрегата (точнее, от вида топлива и температуры нагрева отходящих газов). Самые короткие сроки службы – у дымоотводов для камина и угольных котлов, у которых в момент сильного горения отходят очень горячие газы. Чуть длиннее срок эксплуатации у дымоотводов от котлов и каминов на торфе, брикетах и дровах. Дольше всего прослужат дымоотводы для пеллетных и газовых котлов.
Особенности сэндвич дымоходов
Трехслойный дымоотвод, как и любое другое устройство, имеет ряд особенностей, которые отличают его от других аналогичных конструкций. Для начала рассмотрим преимущества и недостатки конструкции.
Преимущества и недостатки
| Преимущества | Недостатки | ||
| Наименование | Характеристика | Наименование | Характеристика |
| Простота и доступность монтажа | Монтаж дымохода сэндвич простой и доступный, в отличие от таких же устройств, которые требуют контроль со стороны специалиста | Маленький срок службы | Срок службы сэндвич устройств составляет около 10 – 15 лет, в то время как обычные трубы способны прослужить намного дольше, несколько десятков лет |
| Универсальность | Сэндвич труба для дымохода способна вытягиваться вверх и в стороны, то есть в стены, благодаря чему появляется выбор при конфигурации | Быстрая потеря герметичности | Из-за температурных перепадов секции постоянно сужаются и расширяются, в результате чего у нее снижается герметичность |
| Имеет качественный утеплитель | Благодаря чему устройство имеет низкую потерю тепла и высокую производительность | Высокая стоимость | Качественные элементы и детали имеют высокую цену |
| Безопасность | Использовать такую конструкцию безопасно для человека, поскольку внешний контур нагревается до определенных значений и не способен навредить и причинить ожоги | ||
| Многослойность | Не позволяет появляться конденсату, большому количеству сажи |
Как мы видим недостатков подобной конструкции намного меньше, чем преимуществ, что сильно отличает его от своих аналогов. Таким образом, утепленная сэндвич конструкция снаружи позволяет обеспечить быстрое нагревание внутренней трубы, в результате чего возникает постоянная естественная тяга, а продукты горения незамедлительно выводятся наружу. Кроме того, они имеют высокий стандарт безопасности и надежности, устойчивы даже к резкой смене температуры и имеют низкий уровень образования конденсата.
СНиП 21-01-97 и технические характеристики базальтового термоизолятора
Сечение устройства также может быть разным и зависит оно от мощности, еще одного показателя, который стоит учитывать при установке согласно строительным нормам и правилам.
| Показатель мощности N (кВт) | Значение сечения (мм) |
| Менее N < 3,5 | 140*140 |
| 3,5 < N < 5,2 | 200*140 |
| 5,2 < N > 7 | 270*140 |
Таблица — Соотношение мощности и сечения
При монтаже собственными силами применяются в основном изделия круглого сечения. В таких ситуациях в первую очередь вычисляют площадь сечения по правилам СНиП 21-01-97, а уже потом подбираются необходимые изделия, имеющие определенные показатели.
При этом цена при покупке деталей и элементов не должна являться определяющим фактором.
Интересная статья на тему — дымоход из кирпича своими руками
Основные требования к дымоходу для газового котла, читайте далее.
Выбор теплоизоляционного материала
На сегодняшний день рынок стройматериалов отличается разнообразием теплоизоляторов, которые обладают различными техническими характеристиками и могут отличаться по ценовым показателям. Рассмотрим основные материалы, которые используются в теплоизоляционных целях при проводке сэндвич трубы через потолок и крышу:
Базальтовая или минеральная вата. Такие материалы используется довольно часто при обустройстве сэндвич труб. Температура, которую способны выдержать эти утеплители, доходит до 600 °C. Рассмотрим основные недостатки базальтовой и минеральной ваты:
- такие материалы не являются экологически чистыми и могут причинить вред человеческому здоровью. При нагревании такие ваты выделяют вредные вещества — формальдегиды;
- минеральная и базальтовая ваты имеют довольно плохой коэффициент гидроустойчивости. При намокании они теряют свои защитные качества.
- со временем вата может слёживаться и терять свои теплоизоляционные характеристики.
Керамзит. Отличается высокими изоляционными характеристиками. При образовании конденсата, с последующим намоканием, керамзит, в отличие от минеральной ваты, быстро восстанавливает свои защитные свойства. Недостатком такого материала является то, что при монтаже проходных узлов требуются специальные ёмкости для него.
Изолировать разделку можно разными материалами, но лучше выбирать такие, которые не нанесут вреда здоровью человека
Минерит. В состав такого изоляционного материала входят: цемент, целлюлоза и разнообразные минеральные добавки. Минерит устойчив к температуре до 600 °C. При намокании не теряет своих изоляционных свойств, а при нагреве не выделяет вредных для человеческого здоровья канцерогенов.
Асбест. Сам по себе асбест обладает довольно неплохими теплоизоляционными показателями, однако при нагреве выделяет канцерогены. Использование асбеста в качестве утеплителя рекомендуется специалистами только в крайнем случае.
Песок или глина. Такие материалы эксплуатировались задолго до того, как появились современные теплоизоляторы. Теплоизоляционные свойства этих натуральных средств уступают специально разработанным современным утеплителям, однако, некоторые хозяева предпочитают использовать в качестве теплоизоляции именно природные.

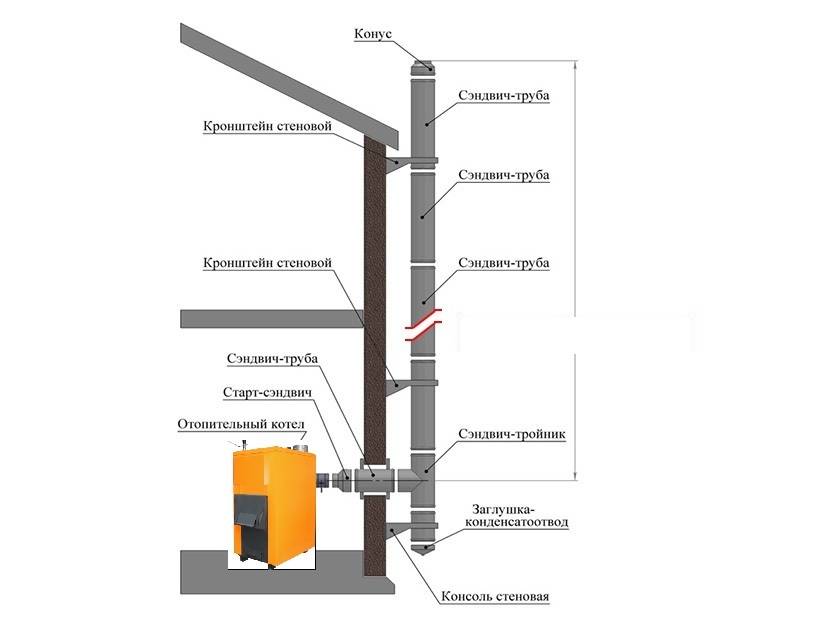

Монтаж дымохода из сэндвич труб через стену
Какие декоративные материалы используют для отделки «слабых» участков?
Стариковский керамзит используется в современных проходных устройствах редко, сейчас по большей степени используют различные базальтовые наполнители или различные фиброцементные плиты. Выглядят они, как гипсокартон и хорошо режутся. Это вообще самый лучший материал на данный момент. Фиброцементные плиты имеют много коммерческих названий.
Часто используется кирпич, тут правило простое – кирпич укладывается от трубы на всю длину, и этого, в принципе, достаточно для огнезащиты. Жар в основном снимается кирпичом, но немножко фиброцементной плиты по периметру все равно не помешает.
Отлично подходит керамогранитная плитка, потому что она выдерживает температуру до 1500 градусов, и ее можно использовать для декоративной отделки вместе с огнезащитой. Можно положить ее аналог – это очень стойкая специальная жаропрочная плитка с названием терракот. Отличная плитка, которая используется для термозащиты и одновременно для оформления помещения, как на полу возле печки, так и на стене в месте вывода дымохода.
Способы вывода вентиляции через крышу
Схемы вывода дымохода через перекрытие и крышу
1 этаж
Проход печной трубы через перекрытие 1 этажа оборудуется металлическим коробом, заполненным слоем теплоизоляции. Для этого можно использовать отсыпку керамзитом, заполнение полостей минеральной ватой. Для нежилых помещение допускается использование асбестовых плит.

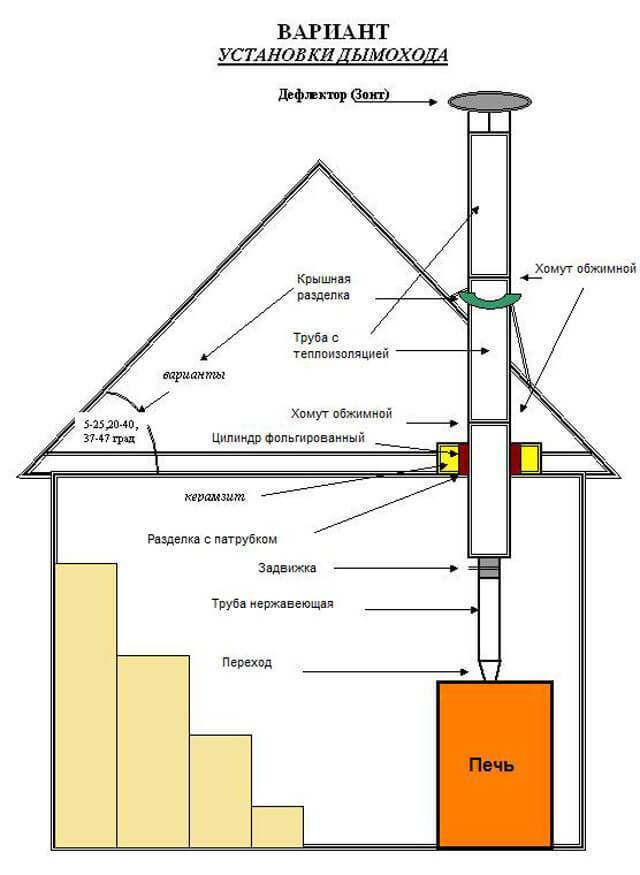

Схема монтажа дымохода через перекрытие с выходом на крышу (одноэтажный дом)
2 и более этажей
При проходе через плиты 2 и следующих этажей может возникнуть ситуация, когда дымоход невозможно установить вертикально. Строители могли сместить перегородки или установить балку в конструкции перекрытия.
Поэтому чтобы не рисковать, при обустройстве дымоходов в многоэтажном дому лучше использовать домовую систему вентиляции. Если выполнить горизонтальный отступ – в этом месте будет собираться возможный конденсат и на стенках откладываться толстый слой сажи. И почистить дымоход через повороты будет затруднительно.

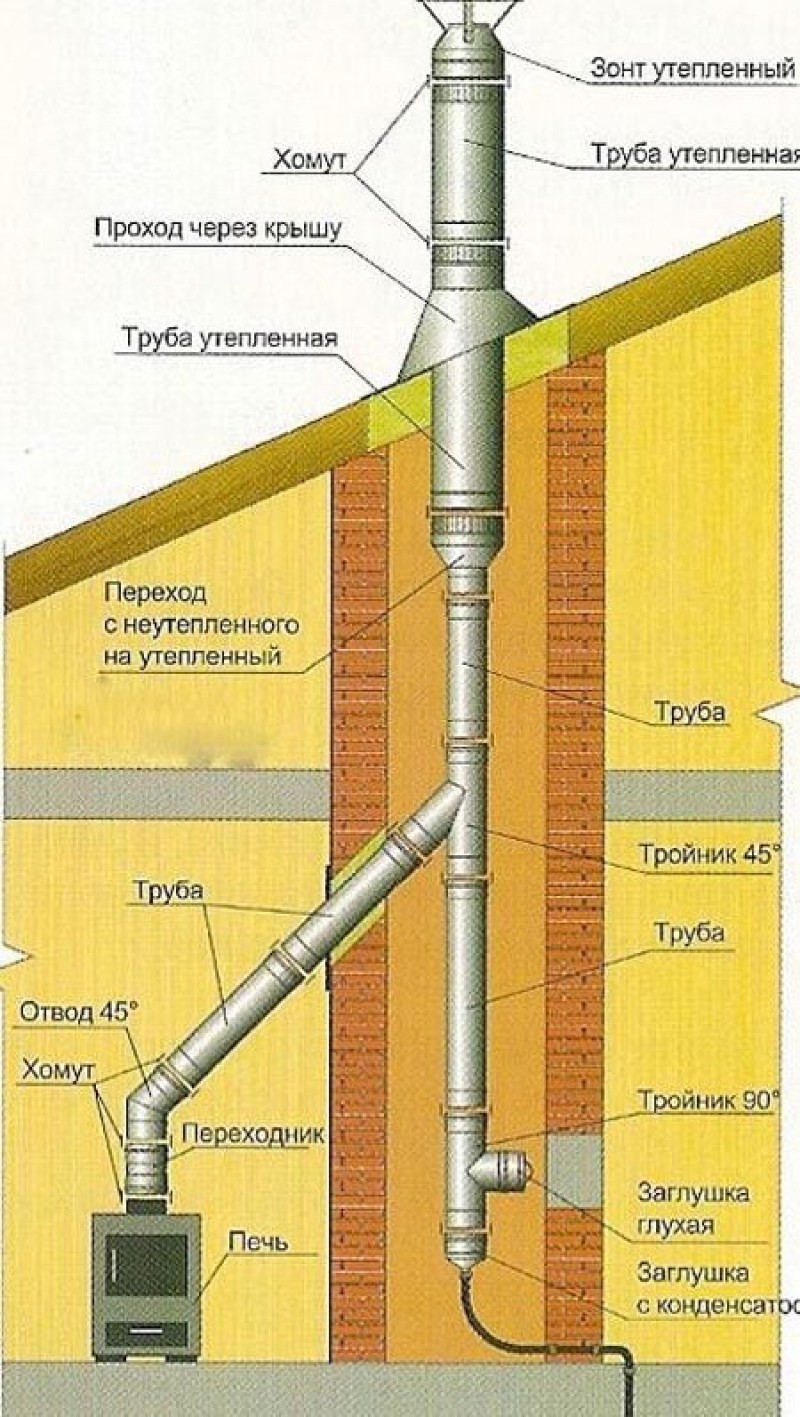

Схема установки дымохода печи в 2-этажном доме
Схема с описанием всех элементов
