Тонкости монтажа электрического теплого пола

Монтаж электрического теплого пола под плитку своими руками

Подготовительные работы

Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:

1. Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
2. Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
3. Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
4. Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.
5. Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.

Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.

Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.

Прежде чем начать подключение, необходимо проделать штробу от места установки прибора к полу. В ней должно поместиться две гофротрубы диаметром 10 мм. В одной из них будут проходить провода к «холодным концам», в другой — линия датчика температуры. Особенно полезно располагать в гофрированной трубке датчик, так как они часто могут выходить из строя, и чтобы не вскрывать каждый раз покрытие, будет достаточно просто вытянуть старый и столь же легко вставить новый.

Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.

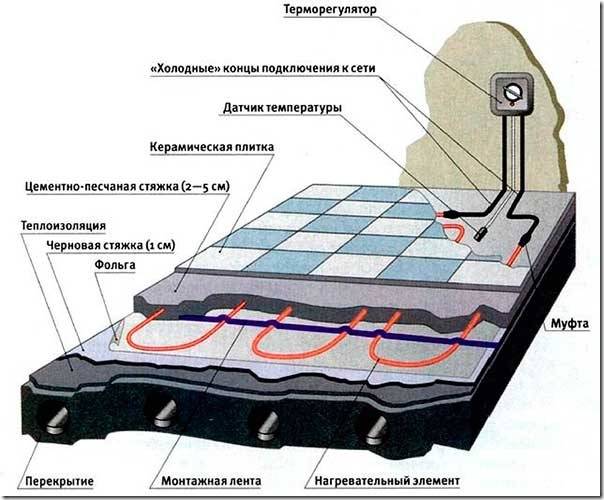

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.

Последующие работы предполагают выполнение таких действий:

Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку

Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
Далее берут датчик и помещают его в пластиковую трубу.
Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
Заливается бетонная стяжка.

Заливка стяжкой

Общие критерии выбора оптимальной системы

Система электрического напольного обогрева может применяться в любом помещении как в качестве основного, так и дополнительного отопления

Здесь важно правильно подобрать модель из всего многообразия, предлагаемого производителями

Прежде, чем остановиться на конкретной модели, следует определиться, это будет основное или дополнительное отопление. Также, сразу же следует решить, для каких конкретно комнат понадобится приобретать систему теплого пола.

В ванной тоже можно укладывать систему теплого пола. Главное, чтобы это была надежная изоляция и водонепроницаемость нагревательных элементов

Надо иметь в виду, что для каждого помещения покупается отдельная система с отдельным терморегулятором. Ведь условия эксплуатации ванны, кухни и лоджии совершенно разные. Как и требования к температурному режиму. Поэтому и системы будут отличаться.

Нагревательные кабели не умеют самостоятельно регулировать нагрев – их нужно укладывать только на свободных от мебели местах

На выбор оптимального оборудования для обустройства теплого пола будут влиять такие параметры:

• площадь комнаты;
• общее состояние помещения – идет ремонт или нет;
• предполагаемое декоративное напольное покрытие;
• требуемая мощность системы;
• имеется ли альтернативный источник обогрева;
• какую сумму планируется потратить.

Ответив на все эти вопросы, можно подобрать наиболее подходящий вариант, который будет удовлетворить все потребности в подогреве помещения.

Так, если площадь комнаты небольшая, имеется основное отопление и полномасштабные ремонтные работы не планируются, то вполне можно подобрать достойный вариант электрической системы. Причем, он будет прост в установке и совершенно не испортит первоначальный вид помещения.

Если электрический карбоновый теплый пол уложить под плитку, то радиаторы, портящие дизайн комнаты, можно будет демонтировать за ненадобностью

При покупке комплекта теплого пола не стоит забывать об основных критериях выбора – внешнем виде товара и сопутствующей документации. Каждый добросовестный производитель дает гарантию на свое оборудование и обязательно прилагает инструкцию, в которой указаны рекомендации по эксплуатации и монтажу.

Если же гарантии нет и сертификат качества продавец затрудняется показать, то не стоит покупать у него товар. Здесь велика вероятность натолкнуться на подделку, низкая цена которой обернется полномасштабным ремонтом через 2-3 года.

Что касается внешнего вида, то выбрав нужную систему, надо не стесняться проверить, чтобы комплектация, указанная производителем в документах, соответствовала тому, что предлагают в действительности.

Также следует обратить внимание, чтобы при детальном осмотре не оказалось видимых повреждений – царапин на пленке или сломанных стержней, поврежденной изоляции у проводов и прочих неполадок. Система теплого пола, как правило, продается целым комплектом. Производитель помещает в коробку с матом или рулоном дополнительные комплектующие, которые нужны для сооружения системы

Производитель помещает в коробку с матом или рулоном дополнительные комплектующие, которые нужны для сооружения системы

Система теплого пола, как правило, продается целым комплектом. Производитель помещает в коробку с матом или рулоном дополнительные комплектующие, которые нужны для сооружения системы

Сразу же следует подбирать дополнительные материалы, указанные в инструкции производителем. Часто можно встретить рекомендации использовать фирменную теплоизоляцию, защитную пленку и другое.

Не стоит пренебрегать такими советами – как правило комплектующие одного производителя идеально подходят и тогда система теплого пола прослужит максимально возможное время своему владельцу.

Выбор электрической напольной системы обогрева обоснован следующими преимуществами:

Галерея изображений

Фото из

Кабельный теплый пол в частном доме

Укладка нагревательных матов в квартире

Монтажная комплектация электрической системы

Проверка напряжения электросистемы перед стяжкой

Приспособление для крепления кабельного пола

Карбоновый пленочный пол в детском саду

Приоритетная толщина пленочной системы

Универсальность пленочных карбоновых полов

Монтаж плёночного пола

Инфракрасный теплый пол – Монтаж, укладка и подключение пленочного пола.

Как говорилось выше, смонтировать тёплый электрический плёночный пол просто. Но начинать нужно, как и при установке любого пола с обогревом — со схемы расположения плёнки (под мебелью не стелить). Плёнка кладётся на расстоянии не менее 10 см от мебели.

Затем определяется мощность пола. При укладке ламината, как финишного покрытия, мощность не должна превышать 150 Вт, если будет плитка — до 200 Вт. После, рассчитывается количество изделия — с плёнкой это легко, она должна закрывать всю требуемую поверхность, максимальный отрезок 8 метров.

Процесс сооружения электрического тёплого плёночного пола схож с кабельными системами, отличие только в обустройстве нагревательного элемента.

Подготовительные работы

Начинать следует с подготовки участка для терморегулятора. Он устанавливается в доступном месте на стене. Для него проделывается выемка, в которой размещается распределительная коробка.

Затем подготавливается черновой пол — выравнивается и очищается.

Стелится полиэтиленовая плёнка — она необходима для защиты от влаги. Поверх неё укладывается фольгированный утеплитель (толщиной не более 5 см), металлизированной стороной вверх, это поможет избежать потери тепла. Листы проклеиваются между собой скотчем.

На утеплители отмечаются места расположения плёнки, и проделывается углубление для датчика. Термодатчик должен размещаться под второй секцией инфракрасного пола — это позволит более точно принимать информацию о нагреве поверхности.

Монтаж плёнки

Полосы пола укладываются согласно подготовленной схемы. Для уменьшения длины провода, плёнка кладётся торцевыми сторонами к стенке, где будет терморегулятор, отступ от стены 15 см, медные контакты должны быть расположены вниз.

Не допускается укладка полотен внахлёст, они должны располагаться в стык. При необходимости плёнку можно разрезать, но только по специально предназначенным линиям, размер максимального отрезка 8 метров. Изделие фиксируется скотчем к теплоизоляционному материалу.

Подключение системы

Плёнка к питанию подсоединяется при помощи клемм. Для этого с края провода снимается изоляция, он просовывается в зажим, один контакт которого вставляется внутрь плёнки, а второй устанавливается на медную шину. Все контакты фиксируются плоскогубцами и изолируются битумным скотчем, места разреза плёнки также должны быть изолированы.

После этого, устанавливается температурный датчик, он крепится на битумной изоляции к черной кремниевой полосе снизу плёнки, а провод протягивается к терморегулятору по выемке в подложке.

Монтируется терморегулятор. К нему подключаются половые кабели и от датчика. Затем подсоединяется питающий силовой провод.Для проверки функциональности системы, требуется включить её на полную мощность на несколько минут.

Укладка финишного покрытия

Прежде чем стелить отделочное изделие, конструкция покрывается толстым полиэтиленом — это защитит её от влаги.

Укладывать ламинат можно прямо на полиэтиленовую плёнку. Если вы собираетесь класть ковролин или линолеум, то сверху гидроизоляции размещаются листы фанеры.

Как правильно монтировать плитку на тёплый плёночный пол — это можно делать двумя способами:

На полиэтилен кладётся малярная сетка, для улучшения сцепления. Заливается тонкий слой (1 см) самовыравнивающегося состава или стяжки.
Гидроизоляция обшивается ГВЛ, листы фиксируются саморезами

Важно не повредить плёнку.Плитка монтируется на клей для тёплых полов.

Для этого, оно очищается, поверх кладётся теплоотражающее изделие, на которое укладывается плёнка.

Планировка

Требующееся для застывания бетонного раствора время придётся потратить на разработку схемы укладки тёплого пола под плитку

Важно соблюсти ряд обязательных требований. Кабели или стержни не должны располагаться:

• Ближе 10 см от стен, где могут образоваться зоны избыточного нагрева, становящиеся причиной выхода системы отопления из строя или деформации напольного покрытия.
• В местах, где находятся ножки или другие опорные элементы мебели. Нарушение этого правила однозначно приведёт к повреждению нагревательных элементов из-за затруднённой теплоотдачи.

Планировка укладки кабеля теплого пола

Укладка кабеля тёплого пола под плитку требует проведения предварительных расчётов. Если речь идёт об обустройстве основного отопления, мощность нагревательных элементов должна составлять не менее 140 – 180 Вт на 1 кв. метр. При использовании оборудования в качестве вспомогательной системы обогрева допускается снижать мощность до 80 Вт на 1 кв. метр при условии, что утепление помещения произведено качественно. Для получения точных результатов нужно знать характеристики используемого кабеля.

Планировка укладки матов тёплого поля

Укладку матов тёплого поля под плитку существенно упрощает проведение расчётов, поскольку производители указывают мощность и площадь каждого готового комплекта. Если помещение имеет сложную конфигурацию, допускается подрезка и загибание основания мата, которое предварительно фиксируют на стяжке с помощью специальной монтажной ленты.

Не возникает особых сложностей и при разработке схемы укладки инфракрасных стержней. Эти комплектующие также поступают в продажу в виде готовых к монтажу комплектов с известными характеристиками.

Электросеть для теплого пола

После того как расчёты произведены, необходимо удостоверится, что возможности домашней электросети соответствуют параметром устанавливаемой системы обогрева. Может возникнуть необходимость в установке рассчитанных на более высокую нагрузку автоматических выключателей и УЗО, а также замене старой проводки на новую

Отдельное внимание необходимо уделить выбору места, где будут установлены датчики температуры и терморегулятор. Доступ к последнему должен быть максимально удобным

Если вы планируете сделать выходы электропроводки скрытыми, придётся штробить канавки в стенах.

Что такое тёплый пол кабельный электрический

Так как тёплый пол называется электрическим, то абсолютно понятно, что нагревается он с помощью электричества.

А точнее электрического кабеля, который, нагреваясь сам, греет и пол. Есть два вида таких кабелей: это кабель резистивный и кабель саморегулирующийся. В чем их отличие?

Первый вид кабеля (резистивный) нагревается сам за счёт электричества, которое течёт по нему, и нагревает окружающее пространство, то есть пол. Кабель бывает одножильный и двужильный.

Одножильный – это когда по всему кабелю идёт только один проводок – жила. Она закрыта оплёткой и изолирована. Двужильный соответственно состоит из двух таких же изолированных жил.

ВАЖНО!При монтаже, одножильный кабель должен начинаться и заканчиваться в одном и том же месте. То есть должен быть замкнут

К двужильному кабелю это правило не относится.

ВАЖНО!У одножильного и двужильного резистивного кабеля есть два недостатка – они излучают электромагнитное поле (впрочем, двужильные слабее). На тёплый пол из резистивного кабеля нельзя ставить тяжелую мебель, кабель может перегреваться

То же самое может произойти, если нарушена технология укладки резистивного тёплого пола.

Второй вид кабеля (саморегулирующийся) устроен гораздо сложнее и избавлен от предыдущих недостатков. Соответственно стоимость такого кабеля намного выше.

Итак, с видами кабельного тёплого пола Вы разобрались. А теперь я расскажу, как Вам определить, сколько кабеля покупать?

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Использование в системе обогрева горячей воды (водяной теплый пол)

Принцип работы

Виды систем обогрева полов

Технология монтажа электрического теплого пола

Разновидности теплых полов

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Виды и устройство электрических теплых полов

Пошаговое описание технологии монтажа

Весь процесс по укладке кабеля для теплого пола можно условно разделить на несколько этапов:

1. Потребуется составить как можно более детальный план обогреваемой комнаты. На нем нужно отметить схему залегания нагревательного кабеля, термостата, соединительной муфты, а также датчика температуры. Этот план не только упростит монтажные работы, но сможет помочь в дальнейшем, при необходимости ремонта того или иного скрытого от глаз узла теплого пола.

На стене и в полу проштробить каналы для подведения следующих проводов:

• кабеля электрической сети;
• холодного соединительного вывода;
• кабеля от датчика температуры.


Помимо этого, в месте расположения датчика температуры на полу потребуется еще выштробить место для укладки датчика температуры. Это место необходимо ввиду того, что датчик обязательно должен закладываться внутри гофротрубы.

Тщательным образом очистить поверхность, на которой будет уложен теплый пол. При этом избавляться нужно не только от посторонних предметов, мусора и грязи, но и от пыли. Для этих целей лучше всего подойдет промышленный пылесос. Оптимальным же вариантом считается обработка поверхности грунтовкой.

Закрепить на полу монтажную ленту. Для этих целей лучше всего использовать саморезы.

Проложить змейкой нагревательный кабель по всей обогреваемой площади. Затем при помощи креплений через каждые 3 см прикрепить его к монтажной ленте. Необходимо следить, чтобы нагревательный кабель нигде не пересекался и не соприкасался соседними линиями.

Предварительно рекомендуется обеспечить надежную гидро- и теплоизоляцию от поверхности чернового пола.

Замерить сопротивление кабеля. Оно не должно отклоняться от указанного на муфте более, чем на 5-10%.

Закрепить гофротрубку с датчиком температуры. Чтобы заливаемая стяжка не повредила в дальнейшем датчик, гофротрубку следует загерметизировать с обоих концов.

В штробу на стене, подходящую к термостату, уложить трубку с сигнальным кабелем датчика температуры. В эту же трубку вводится холодный конец нагревательного кабеля.

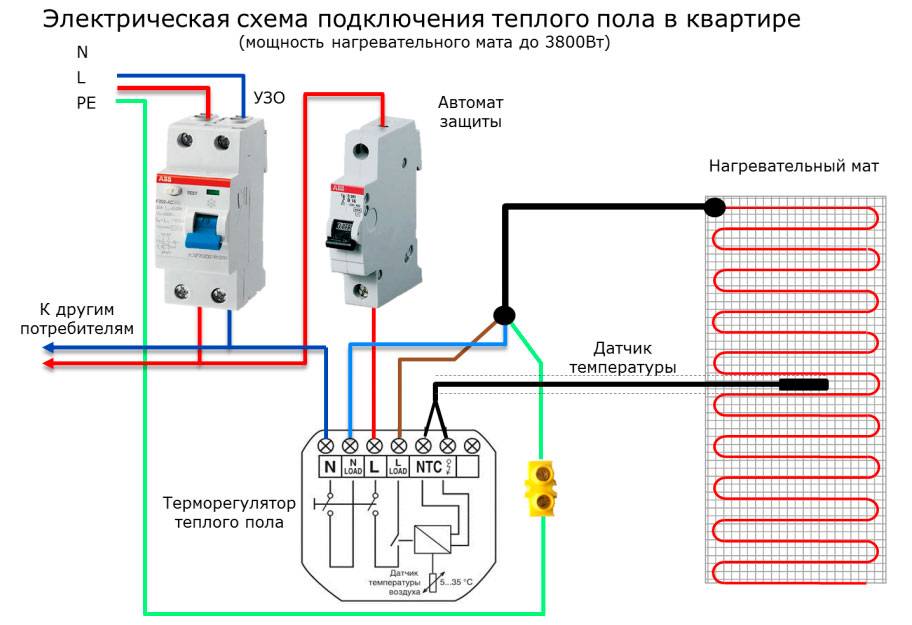

Смонтировать термостат и подключить к нему все элементы: теплый пол, линию электроснабжения и провод от датчика температуры.

Залить бетонную стяжку. При этом следует наблюдать, чтобы в стяжке не образовывались пузыри воздуха, а нагревательный кабель полностью погрузился в раствор.

Завершив заливку, повторно измерить сопротивление системы.

Теперь остается лишь дождаться полного отвердения бетонной стяжки.

Какой силовой кабель подключить?

К обогревающему кабелю подключается питающий, по которому подается напряжение сети. Он должен соответствовать нагрузке, иначе произойдет его перегрев.

Пусть суммарная мощность, выделяемая на греющем кабеле, составляет P = 2 кВт. При напряжении U_ном. = 220 В через питающий кабель будет проходить ток I_расч. = P/ U_ном.?cosf, где cosf = 1, так как нагрузка – активная. В результате I_расч. = 2000 Вт/220 В = 9 А. Ближайшее сечение кабеля из стандартного ряда составляет 1,5 мм2.

Но здесь необходимо еще учесть дополнительную нагрузку от включения термостата и другого электрооборудования. Ближайшее стандартное сечение составит 2,5 мм2. Из таблицы можно сразу подобрать для него автоматический выключатель на 16 А.

УЗО выбирается на мощность следующей ступени, в сторону увеличения. Если прочитать инструкции по монтажу электрических полов, жилы питающего кабеля для них должны быть сечением не менее 2,5 мм2.

Что нужно знать про нагревательный элемент кабельного теплого пола

Теплый пол стержневого типа

Подготовительные работы

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.
Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

Классификация

Укладка кабельного теплого пола

Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.

После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.

Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.

Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем

При этом важно правильно выбрать его толщину

Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.

Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.

Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.

Крепление лент производить лучше дюбелями.

Закончив с установкой монтажных лент, приступают к укладке самого кабеля.

Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.

После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.

Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.

Затем переходят к укладке датчика температуры.

Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.

Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.

После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.

На этом этапе можно провести пробный запуск системы.

Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.

Если все нормально, можно приступать к завершающим работам.

Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.

Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.

После на высохшую стяжку наноситься напольное покрытие.

Теплый кабельный пол в разрезе.

Как делают в деревянном доме.

Виды электрических полов

Подключение кабельного электрического пола

Перед тем как подключить теплый пол электрический с нагревательным элементом в виде кабеля, специалисты выполняют ряд хорошо отработанных и профессиональных действий:

Разрабатывают схему укладки.

Монтаж нагревательного элемента в виде провода может быть выполнен по схеме «улитка» или «змейка». При разработке чертежа его укладки учитывают, что расстояние от кабеля до стены должно быть минимум 100 мм.

Схемы укладки греющего кабеля теплого полаИсточник kaminia.ru

Рассчитывают количество необходимых материалов.

Во время расчета сначала определяют тепловые потери и укладочный шаг, среднее значение которого составляет 70 мм. Потом вычисляют требуемую протяженность кабеля. При этом учитывают участок на стене до регулятора температуры.

Определяют место установки термостата.

Профессионалы монтируют регулятор температуры на стене. Между прибором и полом расстояние обычно составляет 1 м. На этом же этапе создается штроба от места монтажа термостата до пола, если дом каменный. Она нужна для прокладки проводки.

Подготавливают черновое основание.

Перекрытие очищают, заделывают трещины и выравнивают при необходимости.

Укладывают гидроизоляцию и теплоизоляционный слой.

В качестве гидроизоляции часто используется полиэтиленовая пленка, а для утепления применяется фольгированный пенофор, пенопропилен или пенополистирол.

Крепление демпферной лентыИсточник ark-eng.ru

Монтируют кабель.

Начинается укладка греющего провода от места его подключения к термостату. При монтаже одножильного кабеля его противоположный конец возвращают к терморегулятору. Этого не делают, если укладывается двужильный провод.

Устанавливают датчик температуры.

Его монтаж выполняется на полу. Обычно расстояние от него до стены с термостатом составляет 500 мм. Монтируется датчик и его провода к терморегулятору в углублении, которое делают в теплоизоляции. При этом для защиты используется гофрированная трубка.

Само же подключение теплого пола к электричеству, схема укладки которого «улитка» или «змейка», выполняется после проверки электропроводки в доме, чтобы убедиться, что она выдержит возросшую нагрузку. Ее в качестве ориентира также используют для подбора УЗО с автовыключателем. Потом проводится подсоединение греющего кабеля вместе с проводом от датчика к регулятору температуры. Затем термостат подключается к электропитанию. В завершении греющий кабель вместе с питающим проводом заземляется и проверяется работа электропола.

Инструкция по монтажу термодатчикаИсточник ac-bastion.ru

Как выбрать?

Варианты устройства, толщина

Многие люди выбирают именно кабельный теплый пол. Данный тип отопления может быть в виде кабеля или мата, в последнем провод уложен на пленку. Для него одним из лучших покрытий является керамическая плитка, так как она имеет высокую теплопроводность, поэтому эффективно передает тепло от нагретого кабеля в помещение.

Если вы решили уложить кабельный пол в квартире или доме, то лучше всего это делать на этапе строительства. В этом случае, вам все равно придется выравнивать пол, и вы сможете сразу уложить кабель.

Кабель

При укладке провода, придется делать стяжку, а она забирает от 6 до 8 см высоты комнаты, и в квартире это не всегда удобно. Кроме этого, стяжка имеет большой вес, поэтому на перекрытие создается повышенная нагрузка, что нежелательно в многоэтажных домах.

Более дешевым являются одножильный кабель, но если у вас комната имеет сложную конфигурацию, то использовать его неудобно, так как надо возвращаться к терморегулятору. Двужильный провод дороже и толще, но его концы не привязаны друг к другу, поэтому укладка проводится проще и быстрее.

Включать кабельный пол можно только после того, как стяжка полностью высохнет.

Мат

Мат представляет собой кабель, заклеенный в пленку, его толщина всего 3 мм. Это позволяет использовать такой тип обогрева в квартире, когда основание уже готово. Тогда мат крепится на плиточный клей и сразу покрывается кафелем.

Хотя с укладкой матов сможет справиться даже новичок, и они забирают минимум высоты помещения, но стоимость их будет приблизительно на 30% выше, чем у кабеля.

Выводы

В заключение хотелось бы коротко напомнить об основных особенностях монтажа электрических теплых полов под ламинат своими руками. Тогда работы пройдут на хорошем профессиональном уровне.

• Перед укладкой обязательно составить схему расположения нагревательных элементов, будь то тепловой кабель, электрические маты или инфракрасная пленка, требующая заземления.
• Проанализировав способы монтажа различных систем, выбрать простой вариант, не требующий специальных знаний.
• В целях экономии проводов устанавливать терморегулятор посередине помещения.
• Монтаж должен происходить так, чтобы в случае ремонта иметь доступ к любому участку конструкции.
• В квартире с низкими потолками отдать предпочтение пленочному варианту, поскольку он почти не влияет на толщину напольного покрытия.

По завершении работ, когда теплые полы смонтированы, а ламинат настелен, потребуется обязательная пауза в три-четыре дня перед вводом в эксплуатацию. С началом отопительного сезона прогревание системы до оптимальной температуры происходит постепенно, с ежедневным увеличением на 5-6 градусов. Точно так же делается снижение до полного отключения.
