Монтаж гипсокартона. Чертежи для технологии knauf (кнауф)

Монтаж подвесного потолка кнауф

Теперь мы рассмотрим процесс монтажа подвесного потолка кнауф, который складывается из множества частей:

1. Подготовка нужных инструментов. Без них не обойдётся ни один строитель, поэтому позаботьтесь о своевременном приобретении недостающих. Итак, для монтажа потолка кнауф нам понадобятся перфоратор, шуруповёрт (желательно на аккумуляторе), ножницы по металлу или болгарка, малярная отбивка с краской, рулетка, правило, уровень, разметочная шнурка, нож для резки листов гипсокартона и специальный рубанок для обработки краёв листа. Внимательно прочитайте список пару раз, чтобы случайно не пропустить важный элемент. Всё ли у вас есть? Если да, то можно приступать к следующему шагу.
2. Разметка потолка. На этом этапе пригодится уровень и шнурка. Необходимо по всему периметру комнаты на стенах отбить линию, по высоте соответствующую самому низкому участку вашего потолка. Это можно сделать, например, отметив на стенах 4 точки со всех сторон при помощи уровня, а затем соединив их шнурком. На будущее запомните, что от отмеченной линии готовый потолок будет опускаться сантиметра на 4, не меньше. Это произойдёт из-за монтирования довольно массивных профилей и листов. И не забывайте, что уже проведённые коммуникации не должны мешать работе, иначе они могут быть повреждены неправильно вбитым гвоздём или острым углом профиля.
3. Монтаж каркаса обрешётки. Сначала согласно проведённой в самом начале разметке фиксируем направляющие профили любым надёжным способом. После этого монтируется потолочный профиль кнауф 60х27 с шагом около 40 см. Соединяем профили, находящиеся под прямым углом друг к другу, соединительным элементом крабом. В полости профиля закрепляют специальные фиксаторы таким образом, чтобы крепление защёлкнулось. Краба устанавливают при помощи саморезов LN размерами ф3,5х9,5 мм. Кстати, они ещё называются клопиками или блошками. После этого мы получаем качественную обрешётку с ячейкой 40х40 см. Далее согласно разметке устанавливаем подвесы и фиксируем их на бетонной поверхности потолка при помощи дюбель-гвоздей. Если материал на базовом потолке мягче, чем бетон, то допустимо заменить дюбели на шурупы. Регулируя длину подвесов, следим за тем, чтобы вся конструкция располагалась на одной плоскости, проверяйте это уровнем.
4. Обшивка каркаса листами. Для этого шага нам тоже понадобятся саморезы, но уже другие — TN с размерами ф3,5х25 мм. Вкручиваются они строго перпендикулярно листам и должны углубляться в профиль не менее, чем на 10 мм. С другой стороны, шляпка шурупа не должна углубиться в поверхность более, чем на 1 мм. Но и выступать она ни в коем случае не должна, поэтому старайтесь зафиксировать её в оптимальном положении — вдавленной совсем немного. Вкручивать шурупы нужно или начиная с центра к углам или диагонально — из одного угла в другой. Листы должны перекрывать профиль на три миллиметра, а стыки торцевых кромок относительно друг друга должны располагаться вразбежку и на расстоянии не меньше шага профиля — 0,4 м. До этого часто с помощью кромочного рубанка снимают фаску под углом 22 с половиной градусов и на глубину двух третей от толщины листа. Далее внутрь стыка наносится при помощи узкого шпателя слой гипсовой шпаклёвки. Излишки следует размазать по листу недалеко от стыка. По замазанному месту стыка наклеивается серпянка таким образом, чтобы чтобы с обеих сторон шов покрывался более, чем на 100 мм. Поверхность плёнки должна быть немного вдавлена в незасохший слой шпаклёвки, но при этом обязательно должна оставаться идеально ровной, без неровностей и прогибов.
5. Заделка швов. Заключительный этап — это приведение в порядок оставшейся части. Широким шпателем следует удалить все потёки и пятна шпаклёвки, которые вы найдёте на потолке. Затем им же следует нанести шпаклёвку на большую часть листа, насколько хватит ширины. Наша цель состоит в том, чтобы максимально сравнять бугор армирующей ленты с листами при помощи шпаклёвки. Поэтому не факт, что получится всё замазать с первого слоя.

Что нужно для установки профилей Кнауф?

Из приведенной таблицы видно, что существует множество вариантов изготовления металлопрофиля в зависимости от особенностей применения в качестве элементов каркаса. Для каждого типа существуют свои особенности монтажа, поэтому можно рассмотреть весь процесс на примере установки подвесного потолка.

Для начала стоит ознакомиться с рядом правил:

• все ремонтные работы проводите в сухом помещении;
• потолочные профили для гипсокартона выбирайте от известного производителя (Кнауф, например);
• аккуратная разметка – обязательна, так как она позволит избежать грубых ошибок и сэкономить материал;
• перед установкой профиля необходимо дополнительно проверить разметку с помощью уровня;
• перед обшивкой нужно удостовериться в прочности всего каркаса, так как это позволит избежать «перекосов».

После того, как выбран дизайн потолка из гипсокартона и просчитан бюджет можно отправляться в строительный супермаркет. Там желательно приобрести:

• лазерный уровень;
• измерительный инструмент;
• дрель или перфоратор;
• ножницы по металлу;
• профили двух видов (направляющие и потолочные);
• подвесы;
• дюбели (анкера).

Кроме того, для создания плавных линий необходим вспомогательный инструмент для сгибания гкл и металлопрофилей. Например, шило, игольчатый валик и специальный инвентарь для нарезки металла. Арочный профиль станет наилучшим решением для фигурных конструкций, так как согнуть его проще, чем другие виды.

Устройство гипсокартонных перегородок, их типы, утепление и звукоизоляция

Есть несколько типов перегородок, в зависимости от того, сколько обшивок присутствует на изделии:

• Перегородки с обшивкой в один слой;
• В два или три слоя;
• Обшивка комбинированного типа: двухслойная с обеих сторон изделия;
• Обшивка трехслойная: влагостойкие листы с промежуточными листами из стали.

Если устанавливают конструкции простого типа, то дополнительные материалы не нужны. Но если есть желание, промежуток между стеной и каркасом можно заполнить специальным материалом со звукоизоляционными или утепляющими свойствами.

Мастер-класс от производителя:

Мастера утверждает, что ценовая политика таких материалов – это вовсе не показатель их качества. Чтобы получить прекрасный звукоизоляционный материал, достаточно использовать в работе коробки из-под яиц, а тепло в помещении лучше всего поможет сохранить минеральная вата. Также как утеплитель выступает основа из фольги, которая с одной стороны отлично сохраняет тепло, а с другой – отталкивает его.

– это готовое решение из гипсокартона и утеплителя, идущих вместе с крепежными элементами. Они легко монтируются и славятся высоким качеством и противопожарными свойствами.

В ремонтных и строительных работах применим . Этот строительный материал имеет ровную поверхность, поэтому можно с лёгкостью , создать , а также при помощи перегородок. Перегородки Кнауф из пазогребневого гипсокартона имеют множество плюсов. Функциональность перегородки в основном направлена на разделение помещения.

Сборные гипсокартонные системы перегородок Кнауф применяются как в квартирах, так и в общественных местах. Они имеют отличия по типам, размерам. С их помощью создаются стены и перегородки.

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

Они не горят и являются . Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

Гипсокартонные перегородки Кнауф отличаются полной комплектацией, что немаловажно в монтаже перегородки и её дальнейшего использования

С 623

Область применения

Область применения Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью:

• отделки несущих конструкций из кирпича и бетона;
• устранения неровностей перекрытия;
• скрытого размещения инженерных коммуникаций;
• повышения звукоизоляции ограждающих конструкций;
• повышения теплоизоляции ограждающих конструкций;
• повышения огнестойкости ограждающих конструкций (в случаях, когда нормируется предел огнестойкости и класс пожарной опасности стен и обшивка с соответствующими пожарно-техническими характеристиками).

Применяются в жилых, гражданских и промышленных зданиях всех категорий (А, Б и В) с сухим и нормальным влажностными режимами по СНиП 23-02-2003 с целью сокращения трудоемких, мокрых процессов и продолжительности производства отделочных работ.

Поверхность облицовки предполагает последующую декоративную отделку, например, окраску, оклейку обоями и т.п.

Процесс монтажа включает следующие этапы работ:

• Разметку проектного положения облицовки на полу, потолке и базовых стенах.
• Монтаж каркаса облицовки С 623.
• Монтаж электрических и других, заложенных в проекте проводок, а также закладных деталей под массивное навесное оборудование.
• Укладку и закрепление изоляционного материала, если это предусмотрено проектом.
• Установку вертикально ориентированных гипсокартонных КНАУФ-листов (ГКЛ).
• Установку угловых перфорированных профилей (ПУ 31/31) и их шпаклевание.
• Заделку швов между гипсокартонными листами, мест установок шурупов и грунтование под декоративную отделку.
• Произведение декоративной отделки облицовки после укладки лицевого покрытия пола.

Рекомендации

Монтаж облицовок следует выполнять в период отделочных работ (в зимнее время при подключенном отоплении), до устройства чистых полов, когда все «мокрые» процессы закончены и выполнены разводки электротехнических и сантехнических систем, в условиях сухого и нормального влажностного режима согласно СНиП 23-02-2003 «Тепловая защита зданий». При этом температура в помещении не должна быть ниже 10°С.

В условиях повышенной влажности (санузлы, кухни, ванные) рекомендуется использовать влагостойкие гипсокартонные КНАУФ-листы (ГКЛВ) в сочетании с металлическим каркасом, при этом необходимо учитывать, что в местах прямого попадания воды на стены (например, в ванных комнатах), поверхность листов следует покрывать гидроизоляцией КНАУФ-Флэхендихт.

Расположение электропроводки в пространстве каркаса облицовки должно исключать возможность её повреждения шурупами при крепления гипсокартонных КНАУФ-листов (ГКЛ).

В непрерывных облицовках следует предусмотреть устройство деформационных швов с интервалом в 10 -15 м.

Разновидности деталей

Технология Кнауф для монтажа гипсокартона на потолок считается самой лучшей, поскольку устройство подвесной конструкции проходит максимально быстро и просто благодаря большому выбору типов профилей и необходимых комплектующих.

Подвесной потолок из гипсокартона по технологии Кнауф делают с использованием некоторых профилей из списка ниже:

• направляющие;
• стоечные;
• перегородочные;
• арочные.

Все они выпускаются в нескольких размерах и подбираются в зависимости от необходимой прочности каркаса, нагрузок и назначения конструкции. Рассмотрим подробнее особенности каждого профильного элемента.

Стоечный тип

Подвесной потолок Кнауф чаще всего делается с использованием CD-профилей и ПП элементов. Они также подходят для создания каркаса фальшстен. Инструкция по использованию этих изделий выглядит следующим образом:

1. Стоечные элементы крепятся по периметру будущих перегородок или уровней подшивного потолка.
2. В них вставляются стоечные планки и фиксируются в нужной плоскости при помощи захватов.
3. На изготовленный каркас крепят листы гипсокартона.

Стандартный профиль потолочный ПП Knauf 60х27х3000 мм имеет разную толщину стали от 0,5 мм до 0,8 миллиметров. При трехметровой длине, цена колеблется в районе 2,5 у.е. за штуку. Также есть изделия с таким же сечением, но длиной 2, 4, 5, 6 м.

Направляющий тип

Потолок Кнауф и перегородки невозможно сделать без использования направляющих профилей. Они маркируются ППН или UD в зависимости от производителя. Эти изделия нужны для заготовки базы под установку каркаса. Фиксация планок осуществляется при помощи дюбель гвоздей по периметру каркаса. При изготовлении подвесного потолка направляющий элемент крепится к стенам по периметру комнаты, а при монтаже перегородок его устанавливают на пол, потолок и стену, к которой примыкает перегородка.

Маркировка и размеры, которые имеет Кнауф профиль потолочный направляющий, – ППН 28х27 мм. Длина бывает разной и находится в пределах 2,5-6 м, поэтому вы без труда выберите изделие нужного размера.

Перегородочный

В системе Кнауф есть специальные стоечные и направляющие элементы для обустройства перегородок. Они имеют собственную маркировку и габариты:

• стоечный элемент маркируется ПС или CW;
• направляющие планки называются ПН или UW.

Все изделия имеют полку высотой 5 см. Ширина полос варьируется в пределах 5-15 см. Также отличается толщина стали, из которой выполнены элементы, и длина изделия.

Арочные типы

Если при устройстве перегородки или подвесного потолка нужно выполнить элемент изогнутой криволинейной формы, то используют специальные арочные планки. Эти изделия напоминают UD и CD-профили, но в отличие от стандартных планок, в заводских условиях на них выполнены надрезы и отверстия, благодаря которым можно гнуть деталь в нужную сторону.

Также в продаже есть заранее вогнутые или выгнутые с заданным радиусом элементы. Радиус кривизны у разных заготовок отличается. Обычно он начинается с 50 см и с шагом 500 мм доходит до нескольких метров.

Дополнительные элементы

При изготовлении каркаса под конструкцию из гипсокартона понадобятся следующие дополнительные детали:

• угловые соединители;
• удлинители для CD-профилей;
• анкерные подвесы;
• одно- и двухуровневые соединители;
• прямые подвесы.

Эти изделия облегчают и ускоряют монтаж, поскольку с их помощью различные профили и направляющие соединяются между собой и формируют конструкцию каркаса.

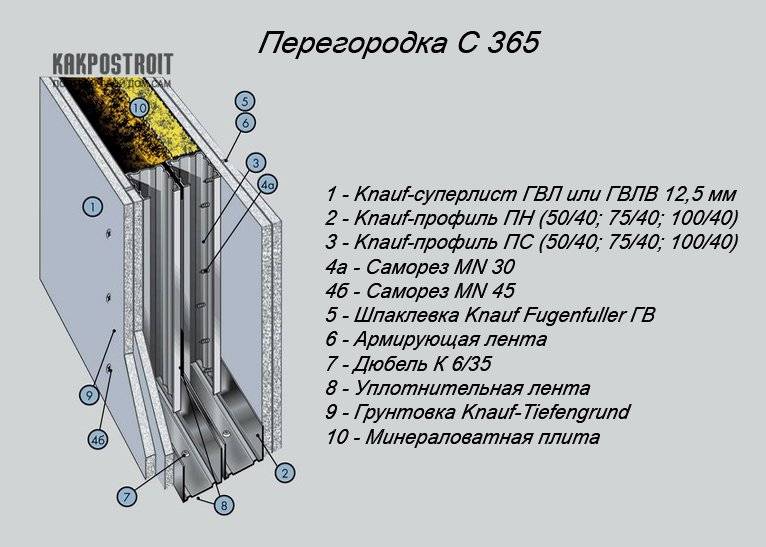

Что такое КНАУФ-перегородка и какие виды конструкции бывают?

Перегородки из гипсокартона КНАУФ, по сути, являются обычной гипсокартонной конструкцией, внутри которой располагается металлический каркас. Для создания каркаса применяется надежный профиль. Перегородки отличаются повышенно прочностью и достаточно просты в сборке.

Сборка конструкций происходит по специальной технологии, которая позволяет в дальнейшем исключить различные непредвиденные обстоятельства и проблемы, связанные с эксплуатацией перегородок.

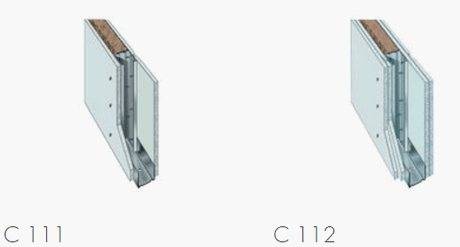

Перегородки из ГКЛ выполненные по системе КНАУФ могут иметь разный вид. Их монтируют в помещениях с разным уровнем звукоизоляции и с различными целями. Конструкции могут быть разных типов и разделяться по различным параметрам.

Перегородки бывают :

• с одним слоем обшивки;
• с двумя слоями обшивки;
• с тремя слоями обшивки;
• с одним слоем обшивки, выполненные из влагостойких суперлистов КНАУФ, на каркасе одинарного типа.

Кроме обозначенных разновидностей существуют перегородки, куда встроены специальные вентиляционные каналы и коммуникации

Еще один параметр, которому стоит уделить внимание – это тип каркасной конструкции. По данному признаку, каркаса могут быть двойными и одинарными

Технология монтажа перегородок с двойным каркасом предусматривает создание крепкой, надежной стены, способной выдержать даже тяжелый телевизор или иную мебель, имеющую значительный вес.

Конструкции с одинарным каркасом имеет более доступную стоимость, и используются в помещениях, где повышенный уровень шумоизоляции не требуется, и на стенах не будет размещаться тяжелых предметов.

Видео про изготовление потолка по технологии Кнауф

Внимание, только СЕГОДНЯ!

Потолки КНАУФ считаются самыми популярными в наше время, ведь с их помощью можно серьезно преобразовать потолочную поверхность любого внутреннего помещения. В данной статье мы постараемся достойно ответить на вопросы о том, как производится монтаж потолка по системе Кнауф, а также — что такое технологическая карта Кнауф и расскажем о ее предназначении.

Устанавливая гипсокартонный потолок, вам необходимо придерживаться некоторых инструкций, которые помогут проделать работу качественно и правильно. Они мало чем отличаются от требований к стандартной установке гипсокартонных потолков, но имеют свои характерные особенности.

Особенности монтажа подвесных потолков из ГКЛ по системе Кнауф:

• Потолки могут быть установлены на неподготовленную потолочную поверхность.
• Потолки системы КНАУФ устанавливаются на уже готовые потолочные перекрытия, отделанные гипсокартоном.
• Применение системы возможно на металлический, деревянный и уже закрытый материалами каркас.

Разметка плоскости подвесных потолков

Определив материалы и инструмент для монтажа декоративной отделки, нам необходимо правильно провести разметку потолочной плоскости. По требованиям технологии, следует отступить от готового потолка не менее 10 – 12 см, ведь данное расстояние нужно для монтажа специальных несущих подвесов, прокладки коммуникаций, установки декоративных светильников, прочее.

После разметки стен, мы понимаем, на каком уровне будет расположен гипсокартонный потолок КНАУФ, но теперь нам необходимо сделать разметку под несущий металлический профиль, на котором и будут закреплены листы.

Продольные основания каркаса размечаются с шагом, который зависит от нагрузки потолка, но наиболее правильно их располагать на расстоянии 60 см друг от друга. Поперечный несущий профиль размечается с тем же шагом, но расстояние может и варьироваться, в зависимости от требований технологии, веса потолка, последующей отделки, декоративной отделки и прочих параметров.

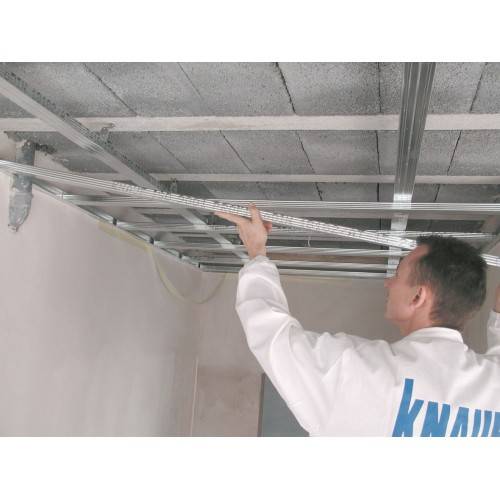

Устройство каркаса

Каркас для ГКЛ потолка из металлического профиля монтируется на стены и на потолок. Изначально, по линиям, размеченным по стенам, мы устанавливаем несущий профиль. Далее, по разметке по потолку, с помощью тяг и подвесов, устанавливаем основные несущие потолочного каркаса

Здесь очень важно правильно работать с длиной профиля, его равномерной укладкой по отношению к другим частям каркаса, а также его уровнем. Для этого можно использовать нивелирующие нити, лазерный или магнитный уровень

Ребра жесткости, или же поперечный несущий профиль устанавливается на основные несущие с использованием одноуровневого соединителя, что очень просто, так как специальный крепеж легко защелкивается на профилях. После его установки необходимо проверить все уровни, и если работа качественна, скрепить продольные и поперечные профили между собой саморезами по металлу.

Обшивка

Технология потолков КНАУФ подразумевает не простую обшивку, а по обязательным требованиям, которые повысят качество готовой конструкции, а также обеспечат ее надежностью.

• Итак, каждый кусок гипса обязательно должен быть корректно обрезан с помощью специального инструмента. Необходимо сделать и фаску с наружной стороны, которая далее будет зашпаклевана.
• Все листы для гипсокартонного потолка КНАУФ устанавливаются в разбежку с шагом в поперечное крепление профиля. Наиболее часто, это стандартный шаг в 60 см. Необходимо это для укрепления плоскости и для избегания крестообразных стыков, которые, можно сказать, даже запрещены при установке листов ГКЛ на профиль.
• Монтировать гипс на каркас следует с определенным зазором между кусками, который должен составлять 5-7 мм. Это поможет снять механическую нагрузку с листов и предупредит трещины и сколы, которые часто проявляются при некорректной отделке потолков и стен гипсом.
• Обшивка происходит стандартными саморезами, с шагом в 20-30 см, в зависимости от требований и нагрузки конструкции. Выполнять обшивку можно механическим, электрическим или пневматическим инструментом, в зависимости от того, к какому из них вы имеете доступ.

Отделка ГКЛ потолка — что нужно знать

В рамках монтажа потолка по технологии Кнауф, необходимо придерживаться главного правила: листы фиксируют поперек несущего профиля с саморезами под прямым углом. Перед монтажом листы обязательно обрабатывают в зоне не оклеенной картоном кромки для удаления фаски.

Монтаж листов выполняется с помощником или с использованием специального подъемного механизма. Листы крепят без стыков, как уже было отмечено в шахматном порядке или вразбежку. Правильно, чтобы в продольном направлении лист был уложен без зазора, тогда как в поперечном образовывался бы небольшой зазор. Только в этом случае получится зашпаклевать стык таким образом, чтобы получить идеально ровный шов.

Необходимо учитывать, что перепады температуры подействуют на гипсокартонную поверхность потолка — листы расширятся и слегка деформируются. Чтобы избежать серьезных деформаций предусматривают устройство специальных деформационных швов с шагом в 15 м.

Чтобы саморезы не испортили финишного покрытия выделяемыми шляпками, их закручивают с небольшим погружением в лист на глубину не более 1 мм. Стыки заделывают армирующей лентой.

На каких поверхностях допустима облицовка

Конструкция Кнауф применима в различных областях: стены, потолки, полы.

Бескаркасной метод применимый для бетонных, кирпичных стен. При установке системы таким методом надо правильно подобрать грунтовку.

Каркасный метод применяют в том случае, если помещение влажное, стены имеют свойство сыреть, есть желание улучшить звукоизоляцию и теплоизоляцию при помощи дополнительного материала.

• есть комплекты для создания подвесных потолков;
• наборы для работы на мансарде – крепление со стороны стропил.

Комплекты ГКЛ КНАУФ монтируют на различные поверхности. К каждой, из которых есть свои требования и выполнение определенных правил.

Общие сведения

Гипсокартонный лист представляет собой трехслойную структуру, состоящую из двух внешних слоев из картона и внутреннего из гипсовой смеси. В зависимости от ее состава гипсокартон Кнауф и его цена делятся на:

• обычный (ГКЛ);
• влагостойкий (ГКЛВ);
• огнестойкий (ГКЛО);
• влагостойкий с повышенным сопротивлением к открытому огню (ГКЛВО).

Виды листов вполне можно определить по внешним признакам: влагостойкие сорта имеют зеленый цвет картона, а обычные – серый.

По назначению ГКЛ делятся на три вида:

• арочный – толщина 6,5 мм;
• потолочный – толщина 8 мм;
• стеновой – толщиной от 10 мм.

Кроме этого, листы могут иметь различные типы продольной кромки, которые Кнауф-технология монтажа гипсокартона использует для последующей шпаклевки стыков.

Монтаж гипсокартона на каркас

Крепление листов

Большой трудности в креплении гипсокартонных листов к потолку нет, технология монтажа ГКЛ потолков Кнауф очень легка в исполнении. Но для создания более комфортных условий работы стоит попросить о помощи, поскольку листы гипсокартона имеют достаточно большие размеры и удержать их под потолком достаточно сложно. Перед обшивкой рекомендуется ознакомиться с основными правилами проведения работы:

Гипсокартонные листы должны быть закреплены по направлению всех профилей с шагом между саморезами не больше 20 см. В тех местах, где листы стыкуются, саморезы будут располагаться со смещением.
Для того, чтобы отрезать прямую деталь из гипсокартона стоит использовать острый нож. Проведя надрез верхнего слоя, лист можно сломать по прорези. Если нужно подготовить фигурные детали для их вырезания лучше использовать ножовку.
Вкручивать саморезы необходимо осторожно, важно контролировать, чтобы шляпка была немного утоплена, и не выступала над поверхностью. Но следует быть осторожным, чтобы не прорвать лист, поскольку крепление окажется ненадежным.

Шпаклевание гипсокартонного потолка начинается с отделки стыков. Обязательным является использование сетки, которая предотвратит растрескивание штукатурки. Шпаклевание всей поверхности проводится только после полного высыхания стыков.

Также читайте:  Потолочный профиль для гипсокартона Кнауф.

КНАУФ-листы

КНАУФ-листы обладают целым рядом уникальных свойств, благодаря которым их можно использовать в помещениях различной функциональности. Области применения: коммерческие здания бизнес-класса, жилые элитные дома, образовательные учреждения, медицинские центры, кинотеатры, гостиницы высокой категории.

Гипсовая строительная плита КНАУФ (гипсовая плита, КНАУФ-ГСП) выполнена в виде прямоугольной двухслойной картонной конструкции. Между слоями картона находится гипсовый сердечник, содержащий примеси в виде армирующих компонентов.

Применяемый облицовочный картон используется как армирующий каркас, он безвреден и рекомендован для применения в жилых помещениях. При этом картон имеет повышенную грамматуру, благодаря которой лицевая сторона листа становится идеальной для декоративной отделки высокого качества.

Гипсовый сердечник, находящийся внутри картонных листов, не горит, обладает стойкостью к огню, нетоксичен и не выделяет в окружающую среду вредных веществ.

Добавки, замешанные с гипсовым вяжущим, увеличивают общую прочность, плотность, и другие эксплуатационные свойства материала. Кроме того, специальные клеящие компоненты обеспечивают плотное сцепления гипса и картона.

Инструкция по монтажу

Определить тип будущего потолка – ориентироваться на отступ от перекрытия, высоту помещения, функциональные задачи потолка.

Выбрать тип каркаса – одноуровневый или двухуровневый.

Разметить уровень.

Собрать каркас из потолочных металлических профилей.Закрепить элементы инженерных коммуникаций (при необходимости).

Установить гипсокартонные листы.

Заделать швы между листами универсальной гипсовой шпаклевкой с бумажной армирующей лентой. Или шпаклёвкой КНАУФ-Унифлот без применения ленты.

Многие мастера, выполняющие монтаж подвесных потолков, овладели техникой работ на практике, перенимая необходимый опыт и знания от более опытных установщиков. Но когда работа требует составления проекта работ, а в конце нужно предоставить обоснованные гарантии технического соответствия конструкции нормам СНиП, многие испытывают трудности. Мастера любой солидной организации выполняют проектирование и монтаж гипсокартона на потолок в соответствии с рекомендациями, которые содержит типовая технологическая карта Кнауф.

Монтаж ГКЛ

Установка гипсокартона производится в условиях относительно постоянной влажности, поэтому работу нужно планировать по завершению всех мокрых процессов – заливки стяжки, штукатурки и высыхания. После доставки листов ГК на место установки нужно выдержать их в течение 24 часов для акклиматизации (выравнивания влажности). На это время материал складируются в горизонтальном положении без прямого контакта с полом. В наклонном положении листы могут деформироваться.

Обшивка каркаса начинается снизу с отступом от пола 1 см. Исходя из стандартной длины листа 250 см и высоты потолка, а также с учетом зазора между нижним торцом и полом, необходимо рассчитать высоту необходимого отрезка ГКЛ под потолком. По технологии монтажа перегородок из гипсокартона КНАУФ не допускается применять отрезки короче 40 см, поэтому если в результате расчета этот размер оказался меньше, то начинать монтаж нужно с половины листа. Все горизонтальные торцы обрабатываются специальным кромочным рубанком, с углом снятия фаски 22,5° на глубину 1/3 толщины. Для установки нижнего листа нужно подготовить подкладки толщиной 1 см, чтобы выдержать соответствующее расстояние от пола.

Монтаж выполняется вразбежку, чтобы горизонтальные стыки не совпадали по одной линии и отстояли по высоте не менее 40 см. Крепление листов к каркасу выполняется шурупами TN 25 с шагом 25 см. Вкручивание шурупа производится с отступом от торцевой кромки не менее 15 мм и от продольной - 10 мм. Шуруп должен проникать в каркас на глубину не менее 10 мм, а головка утапливаться на 1 мм. К направляющим на полу и потолке листы не крепятся.

Для обшивки дверных проемов вертикальный стык не должен идти в одну линию с проемом, поэтому в обшивочном материале делают вырез Г-образной формы.

После обшивки одной стороны перегородки в полость между стенками закладывается минеральная тепло и звукоизоляция. Ее укладку следует производить в плотную к элементам каркаса без пропусков. Рулонный или плитный материал подбирается по толщине, равной расстоянию между стенками.

Затем через конструкционные отверстия в стойках протягивается проводка. При необходимости можно заранее просверлить дополнительные отверстия и обработать их кромки, чтобы не повредить изоляцию проводов. После этого можно приступать к обшивке второй стороны по аналогичной технологии.

По окончанию установки гипсокартона в предусмотренных местах кольцевой фрезой высверливаются отверстия под установку розеток.

Монтаж гипсокартона к стене

Для таких работ вам нужно будет приобрести шуруповерт, и тут лучше не экономить. Установите на нем средний режим вращающегося элемента.

Чтобы шуруп вошел с первого раза, нужно приложить на шуруповерт физическое давление.

Соблюдайте также следующие правила:

• Работы начинайте с установки нижнего углового листа;
• Зафиксируйте его на 1 шуруп;
• Проверьте правильность установки уровнем и если все в порядке — накрест зафиксируйте еще одним саморезом;
• После лист крепят шурупами уже по всему периметру;
• И только после этого к несущей балке;
• Делайте это поэтапно, фиксируя по планке за раз.

Важно!

Такой способ крепления гипсокартона к профилю поможет вам обойтись без сторонней помощи и сделать это самостоятельно.

Наиболее популярные модели Кнауф

П211 (вариант 1)

Этот вариант имеет каркас, состоящий из деревянных брусков с квадратным 3х3 см, или прямоугольным 5х3 см сечением, которые крепят к перекрытию на прямые подвесы. Подвесная одноуровневая поверхность создаётся из цельных листов гипсокартона, фиксирующихся к брускам. Общий вес конструкции составляет около одиннадцати килограмм.

П211 (вариант 2)

Здесь отличается структура каркаса. Бруски, в отличие от первого варианта, располагаются в разных уровнях. Его применяют при создании многоуровневой конструкции. Каркас также состоит из деревянных брусков. Цена П-211 наиболее низкая, что делает эту систему привлекательной для широких масс населения.

П212

Такая конструкция предусматривает каркас не из дерева, а из металлопрофиля ПП 60x27. Больше потолок П-212 ни чем не отличается от П-211. Здесь тоже есть два варианта: в одном уровне, и в разных уровнях.

П146

Акустический потолок, каркас которого собирается из металлических профилей Т-образной формы Т 24х32. В качестве декоративного слоя используются либо квадратные плиты, размером 60х60 см, либо прямоугольные 60х120 см. Они могут быть с перфорацией, или просто декорированные, как на фото.

П19

Этот тип конструкции называется сложным архитектурно-декоративным потолком. Сочетание профилей разного сечения образует многоуровневый каркас с криволинейными поверхностями. Подвесные потолки кнауф системы П-19, массово не производятся, а выполняются строго по дизайнерскому проекту.

Инструмент и крепеж

Конструктивные особенности систем КНАУФ предполагают точное соблюдение всех рекомендаций производителя, касающихся их монтажа

Большое внимание специалисты компании уделяют характеристикам и качеству крепежного материала, который применяется при сборке каркасных перегородок их гипсокартона

Для соединения профиля между собой рекомендуется использовать шурупы (саморезы) по металлу LN 9 и LB 9 (прокалывающие и сверлящие). Для крепления КНАУФ листов применяются самонарезающие шурупы типа TN и TB длиной 2,5–4 мм. Направляющий профиль крепится к перекрытиям простыми или анкерными дюбелями размером 4, 6, 8 или 12 мм.

1 — LN шуруп; 2 — LB шуруп; 3 — TN шуруп; 4 — TB шуруп

Конструкция перегородки из гипсокартона системы КНАУФ очень проста, а для ее монтажа достаточно самого простого инструмента, который есть в любом «домашнем» наборе:

1. Рулетка, уровень, отвес – для разметки.
2. Перфоратор – отверстия под дюбели, крепящие направляющий профиль.
3. Шуруповерт – монтаж каркаса и крепление обшивки.
4. Ножницы по металлу – нарезание профиля по размеру.
5. Строительный нож – нарезание гипсокартона.

Устройство гипсокартонных перегородок, их типы, утепление и звукоизоляция

Есть несколько типов перегородок, в зависимости от того, сколько обшивок присутствует на изделии:

• Перегородки с обшивкой в один слой;
• В два или три слоя;
• Обшивка комбинированного типа: двухслойная с обеих сторон изделия;
• Обшивка трехслойная: влагостойкие листы с промежуточными листами из стали.

Перегородка одинарного типа двухслойная Если устанавливают конструкции простого типа, то дополнительные материалы не нужны. Но если есть желание, промежуток между стеной и каркасом можно заполнить специальным материалом со звукоизоляционными или утепляющими свойствами.

Мастер-класс от производителя:

Мастера утверждает, что ценовая политика таких материалов – это вовсе не показатель их качества. Чтобы получить прекрасный звукоизоляционный материал, достаточно использовать в работе коробки из-под яиц, а тепло в помещении лучше всего поможет сохранить минеральная вата. Также как утеплитель выступает основа из фольги, которая с одной стороны отлично сохраняет тепло, а с другой – отталкивает его.

– это готовое решение из гипсокартона и утеплителя, идущих вместе с крепежными элементами. Они легко монтируются и славятся высоким качеством и противопожарными свойствами.

Гипсовые строительные материалы, отделанные картоном, являются одними из самых популярных покрытий для выравнивания стен и фасадов. Гипсокартон Кнауф считается наиболее популярным и качественным покрытием этого рода.
