Как сделать калитки из профнастила и ворота: установка и оформление своими руками +Фото с элементами ковки – Обзор

Монтаж створок для распашных ворот

Вопрос о том, как установить ворота является важным моментом среди всех работ, выполняемых при изготовлении ворот собственноручно, поскольку допущенные ошибки могут привести как к непродолжительному сроку службы ворот, так и к тому, что они просто не будут выполнять свои функции, например, хорошо открываться. Монтажные работы начинаются с установки каркаса. Порядок действий при этом выглядит так.

  1. К полотнам створок при помощи сплошного шва привариваются петли. Это должна быть та часть петли, которая имеет глухое отверстие с торца.

Если устанавливаются тяжелые ворота, то их следует оснастить петлями по три с каждой стороны. При монтаже более легких конструкций достаточным будет наличие двух петель.

  1. К каждой приваренной петле на каркасе надевается ее вторая половина, которая тут же приваривается к опоре.
  2. Производится облицовка воротных створок:
    • 1) производятся повторные замеры листов профнастила (это позволит избежать ошибок);
    • 2) с помощью ножниц по металлу вырезаются требуемые листы;
    • 3) все имеющиеся кромки тщательно зачищаются;
    • 4) листы накладываются внахлест, имеющий одно направление;
    • 5) профнастил крепится к каркасу саморезами. Количество использованных для крепления профлиста саморезов выбирается в произвольно, расстояние между ними должно составлять от 10 до 15 см.

  1. Производится окрашивание готового изделия.

Особенности конструкции ворот распашного типа

Изготовление распашных ворот

Установка

Преимущества такой ограды

Профильный металлический лист с орнаментальными узорами сочетает в себе изысканность ажурных кованых ворот и защитные функции глухих ограждений. Основные плюсы:

  • Разнообразие дизайнерских решений. Изделиям придают вид цветов, ветвей, листьев, абстрактных узоров. Из пластичной стали изготавливают и другие детали: фамильные вензеля, логотипы компаний для офисных зданий.
  • Широкий ценовой диапазон. Можно заказать уникальный декор по собственным эскизам или приобрести готовый комплект.
  • Простота крепления.
  • Возможность обновления ограды без демонтажа.

Разновидности кованых изделий для заборов и ворот из профнастила

Несмотря на разнообразие художественного оформления элементов, все они делятся на четыре основных группы:

  • Парапетные (коньки). Они представляют собой прямые или волнистые конструкции, проходящие по верхнему контуру ограждений.
  • Фурнитура, защитные устройства. Сверху калитка или забор дополняются антивандальными пиками. Пригодятся засовы или шпингалеты, изготовленные кузнечным способом.
  • Накладки (колпаки) для опорных столбов. Есть универсальные модели, позволяющие смонтировать осветительные приборы наружного освещения.
  • Декоративные решетки. Это наиболее эффектная и дорогостоящая конструкция, рассчитанная на всю секцию ограждения. В целях экономии можно купить ворота с уже готовыми художественными изделями, а пролеты из профлиста выполнить в более лаконичном стиле.

Как фиксировать элементы ковки?

Иногда предлагается крепить декор с помощью сварки, однако толщина профлиста (0,6-0,7 мм) не позволяет этого сделать. Тонкие изделия прожигаются мощной электрической дугой. Более надежны и безопасны другие способы фиксации:

1. Чаще всего практикуется изготовление металлического каркаса. Именно к нему крепят всевозможные декорации. Основой обычно является рама из сварной трубы или стального уголка. Служит для присоединения не только украшений, но и профлистов. Она придает прочность и жесткость всему забору, избавляет от необходимости монтажа между столбами специальных прогонов для обшивки секциями.

2. Чтобы изготовить ворота с элементами ковки, можно купить готовые съемные рамки и прикрутить их к листу шурупами. Внешне будет казаться, что рисунок нанесен прямо на металл.

Советы как правильно крепить профнастил на ворота

Монтаж своими руками

Забор из декоративных деталей с металлическим настилом можно изготовить самостоятельно. Перед началом работ нужно определить необходимость изготовления ленточного или столбчатого фундамента, разметить расположение опор на участке и подготовить котлован.

Рекомендуемые размеры

При составлении плана и перенесении его на местность следует учитывать параметры каждой секции.

Мнение эксперта

Владимир Ульянов

Занимаюсь заборами более 10 лет, отвечаю на вопросы и помогаю людям самостоятельно справиться с задачей по установке.

Задать вопрос эксперту

Высота ограждения дачного участка или частного дома редко превышает 2 м. Для его изготовления потребуется стандартный профнастил шириной 1,5-2 м. Лучшая длина секции составляет 2-3 м.

Но при необходимости можно заказать профлист другого размера или с фигурным профилем. Кованые секции монтируют до установки, поэтому длину прогона нужно выбрать с учетом свободных отрезков для крепления к опорам. Для прогонов или рамы рекомендуется выбирать профтрубу 40х20 мм. Столбы для забора из профнастила следует сделать из металлической трубы сечением не меньше 7-10 см.

Полезное Как сделать красивый забор из природного колотого или цельного камня с коваными элементами

Стандартная ширина калитки составляет 70-80 см, а створки ворот – 1,5-2 м. Высота их может отличаться от высоты ограды или быть равной ей. Для изготовления ворот и калитки из профлиста заранее сваривают каркас в виде прямоугольника с дополнительными ребрами жесткости и укосинами.

Фундамент

Чтобы забор стоял долго без перекосов, под него подводят фундамент из бетона. Если забор не комбинированный, фундамент может быть столбчатым. Такой тип состоит из отдельных частей, залитых для каждого столба. Опоры устанавливают перед заливкой, выравнивают по вертикали и укрепляют бетонным раствором.

Для комбинированных оград нужно подготовить ленточный фундамент шириной не менее 30 см и глубиной 50-70 см.

Для комбинированных оград нужно подготовить ленточный фундамент шириной не менее 30 см и глубиной 50-70 см. Перед заливкой размечают места установки столбов, помещают их в выкопанную канаву и выравнивают по отвесу. Такой фундамент поднимают над уровнем почвы на 30-50 см, возводя опалубку после заливки подземной части. Цоколь служит декоративным элементом ограды и часто облицовывается кирпичом или камнем.

Сборка

Когда застынет фундамент, переходят к изготовлению забора. Если столбы будут выделены как декор, к ним заранее приваривают крепления для секций. Отрезки металла должны быть такой длины, чтобы выступать за границу облицовочного материала столбика. После подготовки выполняют обкладку установленных опор кирпичом или заливают бетоном опалубку на нужную высоту.

Собранные кованые секции приваривают к столбам или выступающим за облицовку крепежным деталям. Профлист можно прикрепить еще до установки секций на столбы. Иногда крепление его производят и после этого шага или даже на уже готовый кованый забор: если хочется сделать его непрозрачным, можно самостоятельно зашить секции листовым материалом.

Сможете ли смонтировать самостоятельно?

ДаНет

Какие инструменты и материалы понадобятся?

Подготовка деталей

К ней приступают после подготовки всех деталей каркаса. Ее осуществляют на какой-либо ровной поверхности. Все детали раскладываются в соответствующем порядке и свариваются в единую конструкцию.

При невозможности распечатки рисунка узора на эскизе забора и кованых калиток (первый можно использовать, поскольку декор в данных изделиях может быть одинаковым) в настоящем размере его рисуют на любой ровной поверхности. Потом при помощи гибких измерительных приборов измеряют длину металлического каркаса, расходуемого на завитки по отдельности.

Далее необходимо разогреть газовый горн, в который помещают подготовленные заготовки одним концом. Он разогревается до того состояния, когда его можно начать обрабатывать. После этого его переносят на станок, именуемый эксцентриком. В случае, если заготовка не поддается раскатыванию, разогрев повторяют.

Завитки изготавливают на станке, именуемом «улиткой». Несмотря на то, что они более тонкие, их лучше также разогревать. При необходимости создания симметричных завитков их закручивают одинаково, попеременно с каждой стороны, стараясь соблюдать симметрию.

При присутствии в конструкции элементов в форме пики для их изготовления используют станок «эксцентрик». Их производство должно сопровождаться переворотом заготовки каждый раз на прямой угол. Пики начинают изготавливать отрезанием ромбовидных или квадратных заготовок от листового металла. Объемность данным элементам придают подогревом на высокотемпературном огне до появления на металле белого цвета. После этого с помощью клещей переносят на наковальню, где большим молотом заплескивают. Остывание полученных элементов производят либо в естественных условиях, либо с целью закалки в холодной воде.

Хомуты, скрепляющие завитки либо листья, делают из металлических пластин, имеющих небольшие размеры (20х2 мм), которые придают законченный вид кованому изделию и скрывают места сварки.

Прутья кованой калитки закручивают для придания им витой формы на станке, именуемом торсионом. Для того чтобы получить одинаковые заготовки, каждая из них должна быть прокручена на нем одинаковое число раз.

Деревянные калитки своими руками: особенности работы

Изготовление такой конструкции следует начинать с опорных столбиков. Впрочем, это касается монтажа калиток из любого материала. Обычно установка такой конструкции предусматривается еще на этапе строительства забора. Можно потом и вмонтировать калитку. Но это потребует переделки одной из секций забора.

После того как вы сделали опоры, можно приступать к следующему шагу. Размеры калитки обусловлены шириной проема, который был оставлен в заборе. Оптимальная ширина – 1 метр. Если сделать больше, это будет выглядеть неэстетично. Если проем окажется слишком узким, то в будущем пронести что-либо через него будет проблематично.

дверные петли.

Пошаговая инструкция монтажа

Необходимые инструменты

Набор инструментов, который понадобиться в ходе работ:

  1. Сварочный аппарат.
  2. Болгарка с кругом по металлу.
  3. Мел или карандаш.
  4. Рулетка.
  5. Дрель
  6. Лопата.

Из материалов нужны:

  • Лист профнастила необходимого размера.
  • Труба прямоугольного сечения размеры не менее чем 40х40. Можно не новую, но без следов ржавчины и других повреждений.
  • Сварочные электроды.
  • Кровельные саморезы – они имеют резиновую шайбу, которая не повреждает защитный слой материала.
  • Петли.
  • Замок и защелка.
  • Ручка.
  • Бетонный раствор, гравий, по необходимости арматура – все это нужно для заливки опорных столбов, если эти работы еще не проведены.

Выбор материала

Профнастил можно использовать только как материал для обшивки жёсткого каркаса ворот, и ни о каком самостоятельном его применении речи идти не может так, как у профлиста практически отсутствует сопротивляемость поперечному кручению и изгибу

Ещё нужно обратить внимание на ширину волны профильного листа, чтобы он подошёл к размерам ваших ворот

Для изготовления рамы створок будем использовать самый подходящий для этих целей материал — профильную трубу сечением 60*40 толщиной 2 мм. Для каркаса и рёбер жёсткости нужна профильная труба 40*20 толщиной 2 мм.

Расчёт материала

На этом этапе нужно подсчитать весь используемый материал и инструмент который будет нужен для изготовления распашных ворот. Ниже приведён список используемого материала для конкретно этого чертежа ворот.

  • Профильная труба для рамы створок сечением 60*40*2 мм — 10,2 м.
  • Профильная труба для каркаса и раскосов 40*20*2 мм — 23 м.
  • Профнастил размерами 3,4*1,9 м.
  • Профильная труба для опорных столбов сечением 60*60*2 мм
  • Листовая сталь для косынок, укрепляющих каркас размером 20*20 см.
  • Самроезы, заклёпки.
  • Доски для сборки стапеля размером 20*2,5 см длиной3,5 м — 7 шт.
  • Гвозди.

Необходимый инструмент

  • Сварочный аппарат.
  • Болгарка с отрезным и шлифовочным кругами.
  • Шуруповёрт или заклёпочник.
  • Рулетка, угольник, белый маркер, уровень, молоток, ножовка.
  • Средства защиты глаз и рук.

2 этап – Чертеж ворот из профнастила

Как выбрать профнастил для ворот?

Огромное количество материала для строительства позволяет поставить ворота своими руками. Для успешного строительства потребуется качественный материал. в котором нужно уметь разбираться.

Начинающие строители задаются вопросом, как правильно подобрать материал к будущим воротам забора? О преимуществах профильного листа и о том, что из него делают забор, известно давно, но не все знают, что такие изделия выпускают с различной маркировкой.

Профлист класса «С» представляет собой оцинкованный лист с невысоким ребром. Его толщина меньше, чем у других моделей, но если хозяин решит использовать его в качестве ворот для забора, такой материал подойдет.

Марка «НС» предполагает большую прочность и значительный вес металлического изделия.

Листы с прочностью «Н» отличаются тяжелым весом и прочностью. Такие листы используют для кровли крыши. Применение такого материала для строительства забора или ворот нецелесообразно.

Профнастил для гаража отличается от других материалов качественным составом, и выпускается не только зарубежными производителями, но и фирмами из России.

Использование профнастила в строительстве ворот для гаража имеет ряд преимуществ :

удобная эксплуатация;
простота монтажа изделия;
низкий вес материала;
технические показатели высокого качества;
простота изготовления.

После изучения всех плюсов профнастила нужно определиться с тем, какой вид будет у будущих ворот?

Как изготовить гараж из металлопрофиля на 2 машины читайте тут .

4 этап – установка опорных столбов для ворот из профнастила

Монтаж ворот из профнастила начинается с установки опорных столбов. Наиболее распространенный способ поставить столбы ворот – выполнить укапывание с последующим бетонированием.

Установка кирпичных опорных столбов для ворот из профнастилаОпорный столб для ворот из профлиста

Как правильно установить столбы для ворот

вырыть углубление садовым буром. Использование лопаты повышает расход бетона. Чем больше диаметр опоры, тем большим должен быть диаметр углубления. Для трубы сечением 60х60, диаметр бура должен составить 120 мм.

На какую глубину закапывать столбы для ворот? Глубина установки составляет 1/3 от длины опоры

насыпать смесь щебня и песка в углубление. Толщина подушки – 150-300 мм. Подушка призвана предотвратить влияние морозного пучения грунта и обеспечить отток воды от основания опоры, тем самым замедлить его разрушение;

подготовить опору (покрыть грунтовкой против коррозии);

установить опору строго вертикально. Малейшее отклонение приведет к перекосу всей конструкции. Правильность установки проверяют отвесом или уровнем;

забетонировать опору. Пока бетон будет схватываться, можно приступить к изготовлению каркаса;

закрыть верхнюю часть опоры накладкой из металла или специальным декоративным элементом. На крайний случай, налить в стойку бетона (забетонировать изнутри), чтобы избежать попадания внутрь воды и тем самым предотвратить разрушение столба.

Какие столбы для ворот из профнастила можно использовать?

Кроме опор из металлических труб можно установить бетонный столб или использовать сваи. Красиво смотрятся опоры, декорированные (облицованные) кирпичом или камнем (кирпичные столбы). При расчете ширины проема ворот следует учесть материал изготовления и ширину опоры.

Технология монтажа

Конструктивные особенности калитки определяют особенности ее монтажа.

Тем не менее, существуют определенные общие правила выполнения монтажа.

Сначала устанавливаются опорные стойки и к этому действию необходимо отнестись достаточно серьезно, поскольку даже незаметное на первый взгляд и незначительное отклонение от изначальной вертикали нарушит в будущем нормальную работу всей конструкции.

Заклинившие и перекошенные калитки, которые требуют немедленно ремонта – вот плачевный результат проведения некачественного монтажа опорных столбов.

Кроме того, что стойки должны стоять абсолютно вертикально, под ними должен быть основательный фундамент.

Если бетонный фундамент был непрофессионально и неграмотно забетонирован, уже весною возможно оседание стойки и выдавливание стойки из грунта во время морозов зимой.

Из-за такого фундамента каждый сезон приходится менять расположение навесов для того, чтобы калитка могла нормально работать.

Чтобы появилась полная стабильность всей конструкции, закладку фундамента производят на глубине 1,5 метра. При этом его объем соотносится с общим весом калитки и столба.

В процессе осуществления монтажа оставляется 20 мм зазор между листом калитки и покрытием тротуара (или дорожки).

Этот зазор почти все скрывает и в то же время позволяет калитке функционировать в нормальном режиме, даже если будет образовываться небольшая наледь.

Монтаж и установка ворот

Для сборки элементов в единое целое требуется ровная площадка, чьи размеры превышают габариты ворот. Чаще всего используется место, предназначенное для стоянки машины.

Сначала делается каркас с тщательным выведением прямых углов. После этого пускается в ход сварочный аппарат, после остывания швов зачищаются наплывы. Следующим шагом будет приваривание по разметке петель.

Монтаж профлиста

Профлист раскраивается по чертежу; заусенцы на месте срезов зачищаются. Фрагменты укладываются  внахлест, в них дрелью просверливаются отверстия и проводится фиксация с помощью саморезов. Для распорки используются кованые элементы, но можно с тыльной стороны укрепить и брусья – поперек либо по диагонали.

Яма для столба

Чтобы установить ворота из профнастила с элементами ковки, нужно в первую очередь поставить столбы, на которые они будут навешены. Глубина внедрения опор в землю – минимум 1 метр. Когда ямы будут готовы, отрезаются столбы, высота которых складывается из «подземного» метра, 10 см пространства между землей и створками и высоты самих ворот.

Обычный забор из профлиста

Опоры устанавливаются в ямы, засыпаются щебнем, который следует утрамбовать, и заливаются раствором из цемента (подойдет марка М400), щебня и песка в пропорции 1:2:4. После полного застывания бетона (оно займет примерно 3 дня) можно приступать к навешиванию створок.

  • Створка устанавливается вертикально на опору нужной высоты, к примеру, на кирпич. Размечается местоположение второй части петель. Обязательно следует выверять строгую вертикальность воротных элементов во время замеров.
  • Привариваются петли.
  • Навешиваются створки.
  • Размечаются и монтируются дополнительные механизмы: замки, щеколды, задвижки – что вы считаете необходимым.

Размечаются и монтируются дополнительные механизмы

Установка калитки проводится тем же образом. Некоторые мастера дополняют ее еще и козырьком, который будет защищать входящих и выходящих от дождя и снега. Если желаете получить максимально эстетичный вид ворот, стойки можно обложить кирпичом, либо необработанным камнем. Правда, для этого нужно обладать определенными навыками работы с кельмой и раствором.

Окончательный внешний вид

Если же у вас нет времени или желания самостоятельно установить ворота из профнастила с элементами ковки, или же не уверены в своих способностях, вы можете заказать установку у профессионалов, которые выполнят работы быстро, качественно и с учетом всех пожеланий. Разумеется, мастерам придется заплатить, но защита вашего дома, да еще и настолько красивая, стоит определенных вложений в нее.

Ставим столбы

Наиболее популярный вариант материала для опор – металлические трубы. Устанавливаются они быстро, стоят недорого, надежные и служат долго.

Точный показатель заглубления подбирается в зависимости от типа грунта, климатических условий региона. Он должен быть ниже уровня промерзания почвы, чтобы опоры под действием морозного пучения не начало выталкивать наружу.

Металлические столбы допускается вкапывать, но гораздо надежнее их бетонировать.

Рекомендуем: «Пошаговая инструкция по бетонированию опор».

На устойчивых грунтах допускается выкладывать кирпичные, каменные опоры. В этом случае потребуется обустройство надежного фундамента.

Дерево в качестве опор не подойдет из-за низкой устойчивости в влаге, ограниченному сроку службы.

Замки для ворот из профнастила

Любые ворота, а также калитки требуют наличие замочного механизма – тол ко так можно защитить свой дом от непрошенных гостей. На ворота и калитки из профнастила чаще всего устанавливаются следующие замки:

  • врезной;
  • магнитный;
  • накладной.

Каждый из перечисленных механизмов имеет как свои достоинства, так и недостатки

Самое главное при выборе – обращать внимание на качество товара и его надёжность

Если вы планируете установить врезной замок, то потребуется с помощью болгарки просверлить небольшое отверстие, в которое и будет помещаться механизм.

Для установки накладного типа замка потребуются крепежные элементы – для них также необходимо будет создать небольшие отверстия.

Распашные ворота из профнастила

Конструкция распашных ворот предполагает наличие двух створок, которые распахиваются в разные стороны. Опорами в данном случае выступают столбы из металла. Они устанавливаются прямо в землю на глубину примерно метра и закрепляются при помощи бетона.

Для создания рамы используются металлические трубы небольшого диаметра. Для придания жесткости углы конструкции дополнительно оснащаются крепежными элементами. После этого необходимо будет прикрепить к созданной раме листы профнастила. Для этого понадобятся саморезы или любые другие подобные устройства.

Для открывания распашных ворот их необходимо снабдить петлями. Они устанавливаются на опорные трубы и тыльную сторону ворот.

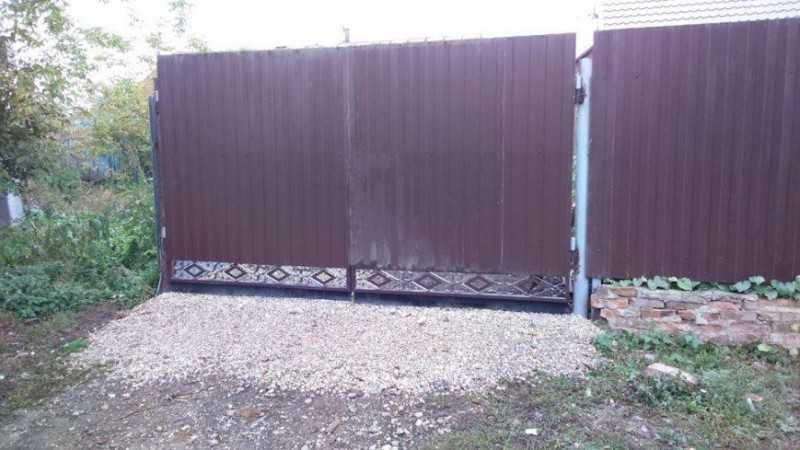

Фотоотчет об изготовлении и установке ворот

Плюсы и минусы кованой калитки

Из преимуществ стоит отметить:

  1. Долговечность сырья. При качественной антикоррозийной обработке полотно прослужит не одно десятилетие.
  2. Эстетическая привлекательность. Оригинальные узоры на поверхности превратят забор в украшение дачи.
  3. Возможность комбинирования с другими материалами (дерево, камень, профлист, кирпич, поликарбонат).
  4. Металл не выгорает на солнце, не горит. Ему не страшны грибок или плесень.
  5. Повышенная прочность обеспечивает хорошую защиту дома от злоумышленников.
  6. Устойчивость к внешнему воздействию.

Из недостатков:

  1. Трудоемкий и длительный процесс изготовления.
  2. Большой вес конструкции требует закладки надежного фундамента.
  3. Высокая стоимость работ и затраты на материал.

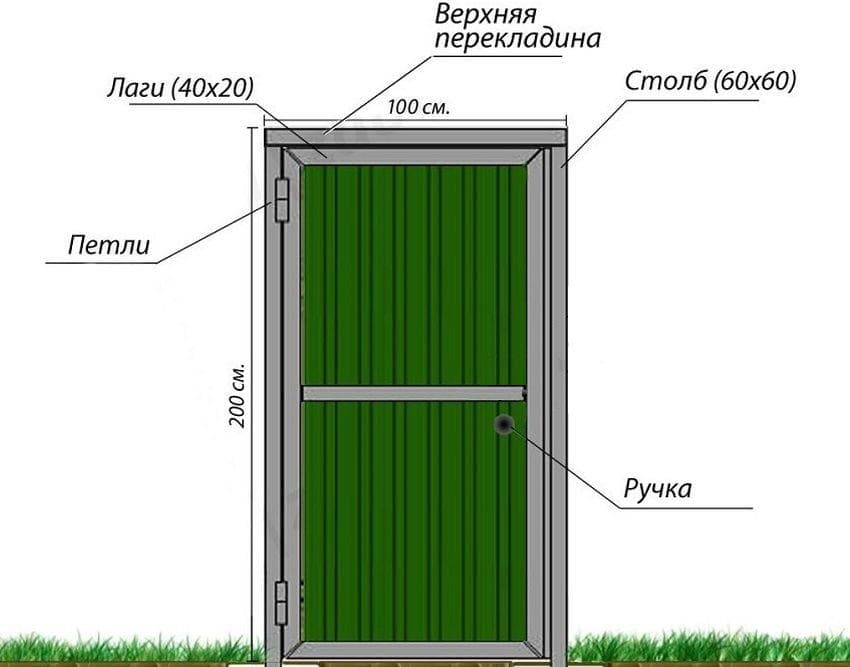

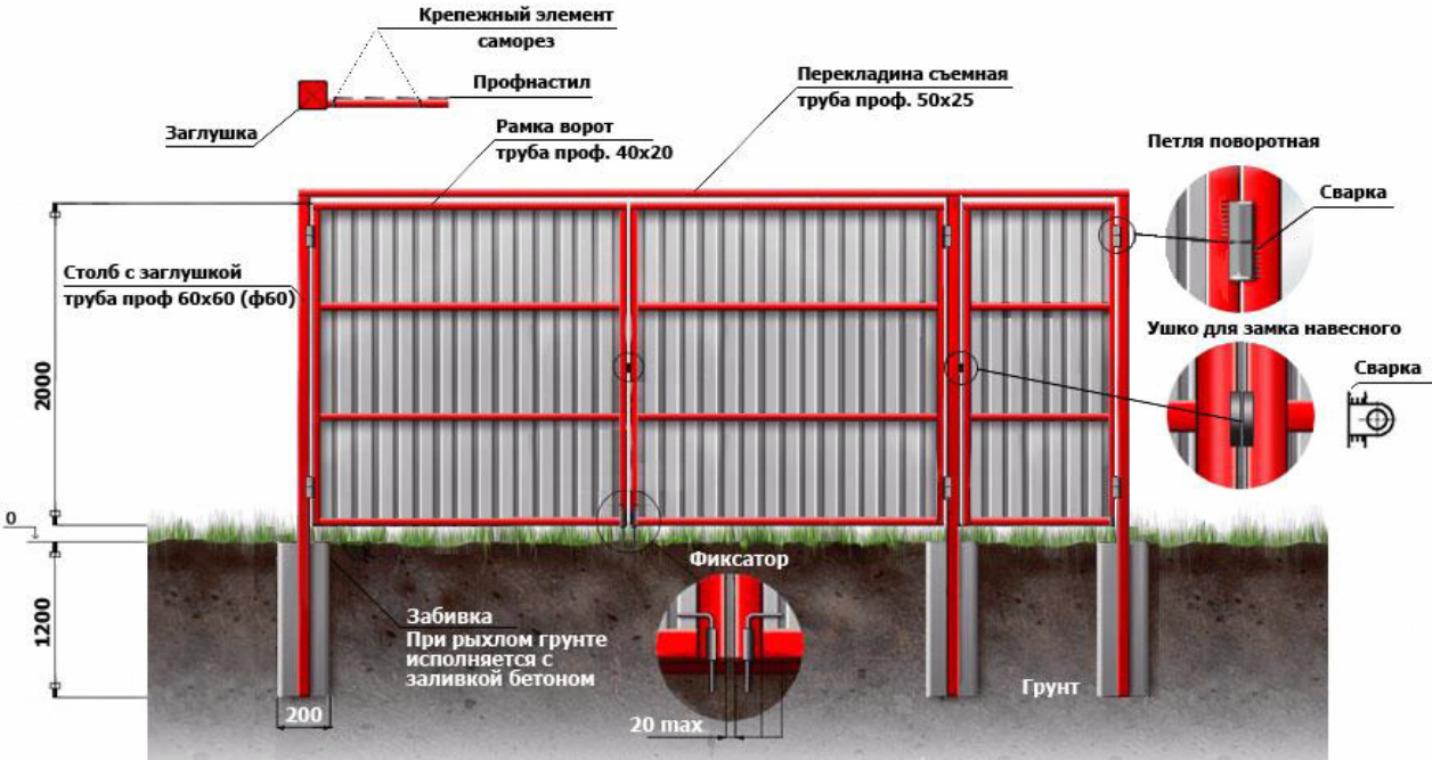

Чертеж ворот из профнастила в рамке

Для создания чертежа ворот из профнастила в рамке, вам понадобятся некоторые инструменты и навыки в использовании программ для рисования. Вот пошаговое руководство, которое поможет вам составить чертеж:

Измерения и маркировка: Сначала определите размеры ворот, которые вы хотите изобразить на чертеже. Используйте измерительные инструменты, такие как линейка или штангенциркуль, чтобы точно замерить высоту и ширину ворот. Затем на листе бумаги или в программе для рисования создайте рамку, соответствующую этим размерам.
Создание рамы: Внутри заданной рамки нарисуйте прямоугольник, представляющий основную форму ворот. Задайте размеры вертикальных и горизонтальных профилей рамы. Убедитесь, что все размеры соответствуют вашим изначальным измерениям.
Добавление стилей и элементов: Далее, нарисуйте горизонтальные и вертикальные элементы профнастила внутри рамы, образуя панели ворот. Помните, что вы можете добавить декоративные элементы или узоры в зависимости от желаемого дизайна ворот.
Установка механизмов: На чертеже покажите механизмы для открывания и закрывания ворот, такие как ручки, замки, роликовые механизмы и прочее. Расположите их в соответствии с планируемыми функциональными характеристиками ворот.
Отображение цвета и текстуры: В зависимости от используемой программы или способа рисования, добавьте цвета и текстуру профнастила, чтобы сделать чертеж более реалистичным и наглядным.
Проверка и корректировка: После завершения чертежа, тщательно проверьте все размеры и детали, чтобы удостовериться в его точности

Внесите необходимые корректировки при необходимости.
Документирование спецификаций: Важно также добавить на чертеж информацию о толщине профнастила, типах используемых крепежных элементов и других технических спецификациях.
Готовность к изготовлению: После завершения чертежа, он может быть передан производителям ворот для изготовления в соответствии с вашими требованиями и дизайном.
