Необходимые материалы и инструменты
К подбору материала для обвязывания нужно отнестись очень ответственно. Лучше всего применять пиломатериалы из хвойных деревьев (сосны, ели, лиственницы, кедра). У хвойных пород есть такие преимущества перед лиственными:
- содержат больше смол (из-за этого древесина намного реже гниет);
- меньше трескаются и деформируются;
- стоят относительно недорого.
Определившись с породой, нужно выбирать и тип материалов (подробнее об этом рассказывается дальше в статье). Самый популярный вариант – брус, но широко используются также доски и бревна.
Итак, для обвязывания каркасного дома нужны такие инструменты и материалы:
- пиломатериалы (сечение 150х150 мм или похожее);
- пропитка для древесины (огнеупорная и биоустойчивая, если материал не был обработан заранее);
- крепления (обычно выбирают гвозди-«сотки», саморезы аналогичного размера, анкера или деревянные пробки – для последних еще понадобится битум);
- инструмент для работы с креплениями (молоток, шуруповерт или другой – зависит от типа крепления);
- инструмент для проверки геометрии (уровень, треугольник или лазер).
Стоит ли подкладывать под балки рубероид?
Рубероид укладывается на свайные оголовки (перед монтажом бруса) в 90% случаев. Особой необходимости в использовании таких подкладок нет, поэтому решайте сами – стоит ли делать подобную гидроизоляцию, или же ее обустройство является совершенно бесполезным излишеством.
Leo060147 FORUMHOUSE
Нужно ли класть что-нибудь между оголовками и брусом во время строительства обвязки? В такой гидроизоляции нет никакого смысла. В отличие от бетона или других пористых материалов, металл не имеет капилляров. Поэтому капиллярная влага с его поверхности никак не может попасть на брус или любой другой материал.
Обвязка или свайный ростверк?
Фундамент – это группа свай, объединённая жёстким ростверком, который воспринимает вертикальные и горизонтальные нагрузки, изгибающие моменты.
Такое определение прописано в актуализированной редакции СНиП 2.02.03-85 «Свайные фундаменты».
Главное, что надо понимать: устройство безростверковых свайных фундаментов недопустимо.
Расчётная нагрузка на сваю определяется с учётом веса ростверка и всего здания, поэтому проектом (в соответствии с СП 22.13330.2011 «Основания зданий и сооружений») его материал определяется одновременно с видом свай.
Если используется слово «обвязка», то оно применимо к сваям как основе лёгкого сооружения из бревна, бруса, каркасного здания.
Выражение «обвязка свайного фундамента брусом» означает, что ростверком в конкретном случае служит нижний венец дома, жёстко связанный со сваями.
Варианты обвязки

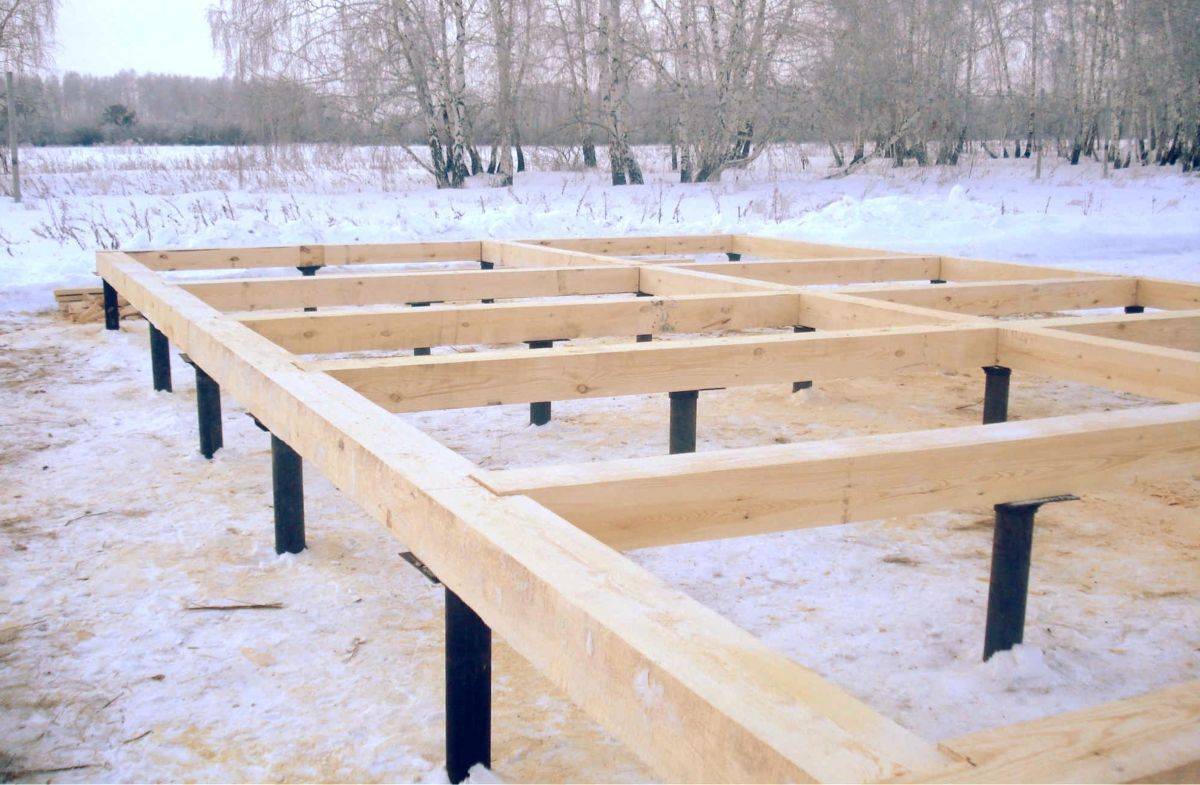

Обвязка свай брусом

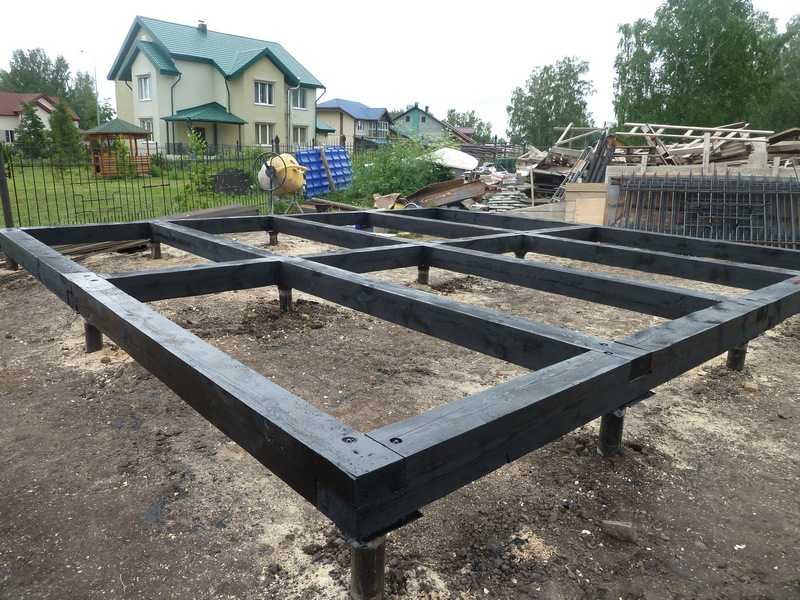

Фундамент, обвязанный брусом.
Часто для обвязки используют брус, изготовленный из древесины хвойных деревьев, поскольку его стоимость в разы меньше подобных изделий, сделанных из древесины лиственных пород, а отличия в эксплуатационных характеристиках минимальны.
Перед установкой ростверка на брус обязательно наносят специальные антисептические составы, предотвращающие разрушение древесины под воздействием атмосферных факторов, и покрывают битумным гидроизоляционным слоем. Последний придает брусу водоотталкивающие свойства.
При обвязке свайно-винтового фундамента брусом делают следующее:
Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).
- Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
- На сваи монтируют оголовки.
- Выполняют гидроизоляцию материала.
- На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
- Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
- Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
- Фиксируют брус на оголовках свай посредством саморезов.
Обвязка свай доской
При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:
- При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
- Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
- Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
- Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.
Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:
- Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
Существует и другой способ обвязки доской. Доски склеивают друг с другом и дополнительно скрепляют саморезами и гвоздями. При небольшой толщине досок можно проложить их фанерой для большей прочности
При монтаже важно разнести места состыковки досок на различные сваи и использовать проверенный метод «в полдерева»
Обвязка свай швеллером (двутавром) или профтрубой
Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.
Иногда вместо швеллера применяют двутавр, отличающийся большой устойчивостью к сжимающим нагрузкам и обеспечивающий большую жесткость конструкции. Часто используют двутавры с сечением 20. В случае швеллера для несущих стен берут металлические балки с сечением около 30 мм, для остальных – с сечением примерно 20 мм.
Обвязку фундамента швеллером или двутавром производят следующим образом:
- Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
- Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
- Балки приваривают друг к другу и к оголовкам свай.
Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.
Обвязка свай с использованием железобетонного ростверка
Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.
Обвязка свай с использованием железобетонного ростверка: итоговый вариант.
При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:
- Столбы свай выставляют на один уровень.
- Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
Готовая деревянная опалубка на бетонных сваях.
Особенности процедуры
От того, насколько правильно выполнена обвязка, зависит надежность всей конструкции. Поэтому для создания такого основания обязательно выполняется нижняя обвязка, которая соединяет фундамент, стены и лаги пола
Также без нее не получится создать ровную площадку, что важно при создании правильной нагрузки
Поэтому в процессе монтажа нужно придерживаться следующих рекомендаций:
- предварительно уложить на элементы фундамента гидроизоляционный материал (это может быть рубероид или более дорогостоящие и долговечные аналоги);
- убедиться в том, что доска хорошо откалибрована, все ее стороны ровные (все элементы обвязки нужно тщательно подбирать по размеру);
- обработать обвязочный материал антисептическим составом;
- следить за тем, чтобы обвязка выполнялась в строго горизонтальной плоскости (это исключит неравномерные нагрузки).
Когда применяется?
Обвязка представляет собой соединительную конструкцию, без которой, площадь опоры на почву будет значительно ниже. Использование дерева или металла в качестве обвязочного материала позволяет защищать подполье от любого воздействия со стороны улицы.
Обвязка необходима для распределения нагрузки. Без нее не обойтись в случае, когда из-за сложного грунта опоры заглубляются не равномерно.
Если не создать единую конструкцию, то через несколько лет могут появиться перекосы, произойдет усадка постройки. Такое может произойти и в случае наличия обвязки, но шансы возникновения проблем значительно снижаются.
Тем не менее, доски в качестве обвязки применяются для наиболее легких строений, чаще для каркасных.
Плюсы и минусы
У обвязки винтового фундамента доской есть ряд преимуществ, если сравнивать с аналогичной обвязкой при помощи бруса:
- Доска намного меньше деформируется и не растрескивается. Из-за массивного сечения бруса на нем довольно часто появляются трещины уже на этапе монтажа конструкции.
- Доски намного проще соединить в одну линию. Иногда в процессе строительства приходится изготавливать балки длиной более 6 метров. При использовании бруса, такой элемент невозможно поднять.
- Работать с доской намного удобнее, так как она обладает меньшим весом. Это позволяет «примерить» конструкцию и откорректировать ее положение.
- Доски не требуется предварительно сушить.
- Если сравнивать доску и брус одной и той же толщины, то доска способна выдержать больший вес.
Среди минусов обвязки при помощи доски можно выделить недолговечность материала. Хотя многое зависит от конкретной породы дерева. Но даже при этом условии некоторые отдают предпочтение швеллерам (обвязке при помощи металломатериалов).
Как правильно выбрать материал обвязки?
При выборе материала для обвязки свай, прежде всего, нужно руководствоваться проектом постройки и просчитать заранее нагрузку на фундамент. Самостоятельно произвести эти расчеты невозможно, слишком велика вероятность ошибки и, как следствие – неправильный подбор материала, что может сказаться на прочности здания.
Если конструкция дома проста и нет необходимости привязываться к определенному материалу, то лучше всего купить брус. Его установка доступна самому непродвинутому строителю, и этот материал отлично сохраняет тепло.
Выбирая брус в магазине, следует полностью исключить пиломатериал со следами гнили или грибка. Также недопустимы трещины, сколы, нежелательны даже глубокие царапины.
Древесина должна быть хорошо просушена, иначе в процессе эксплуатации ее может «повести». Как правило, для выполнения обвязки свайного фундамента выбирают брус с сечением 15x15 см и больше. При покупке нужно учесть запас в размере 10-15 % от рассчитанного количества, поскольку предстоит еще подгонка.
Как правило, для ростверка используют деревянный брус, металлический швеллер или же можно обвязать сваи двутавром. Каждый из этих материалов имеет свои преимущества, как и недостатки.

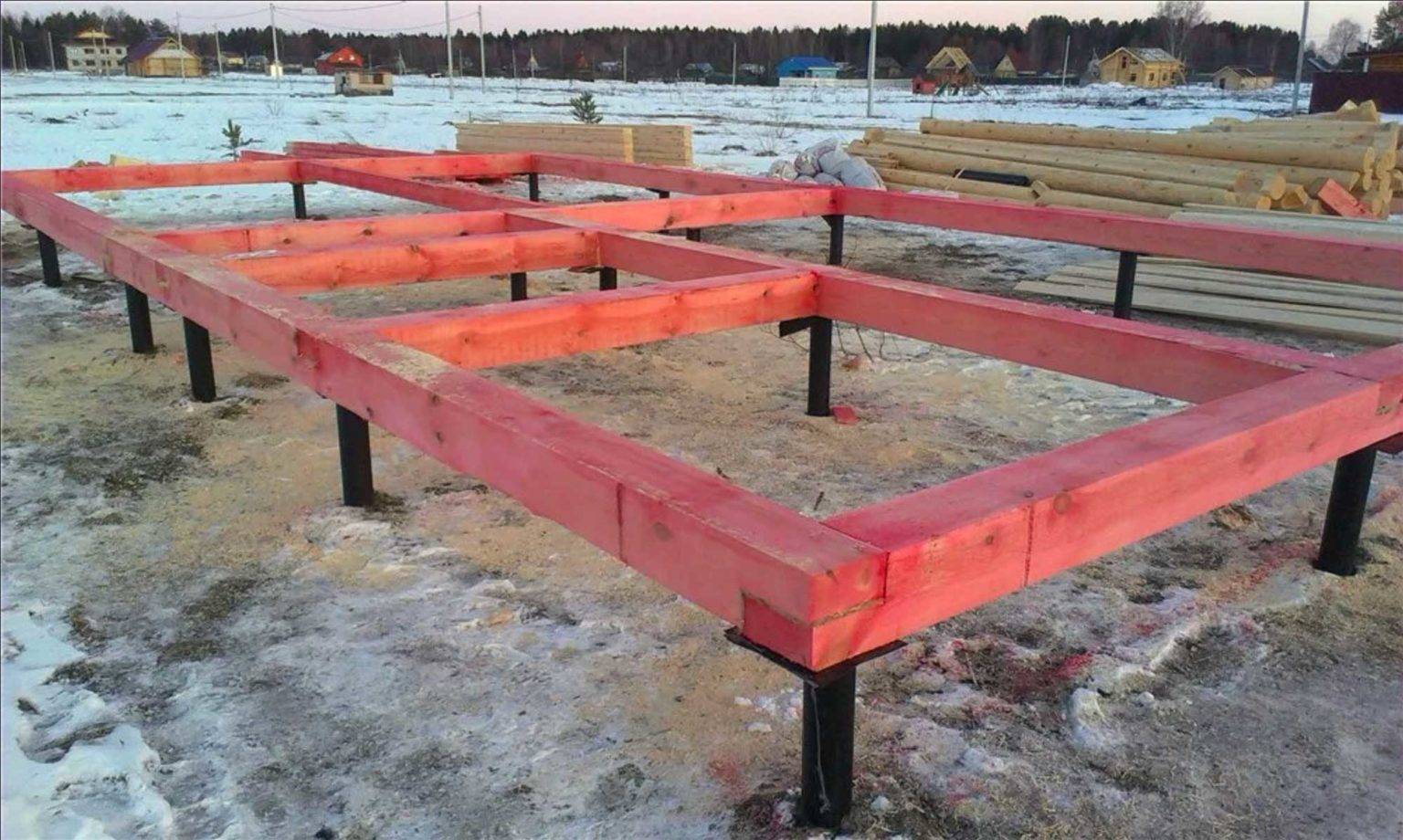

Обвязанный брусом фундамент
К примеру, фундамент, обвязанный металлическим уголком, выдержит более мощные стены. А использование для обвязки бруса исключает применение сварочного аппарата. Да и справиться с таким видом работ под силу непрофессионалу. Недостаток метода состоит в том, что возводить на таком фундаменте можно лишь деревянный или щитовой дом.
Если по расчетам предполагается обвязка винтовых свай швеллером, то приобретать нужно только новый прокат, с заранее определенным размером сечения.
Обвязка швеллером
Металлическую обвязку можно выполнить швеллером, профильной трубой нужного размера или двутавровой балкой. Все соединения в такой обвязке выполняются при помощи сварочного аппарата.
Если винтовые сваи обвязывают швеллером, то его укладывают на оголовки свай таким образом, чтобы в разрезе профиль выглядел в виде буквы П. Именно такое положение материала способно выдержать большие нагрузки.
При необходимости сделать монтаж бетонного ростверка допускается укладка швеллера на оголовок горизонтальной частью. В этом случае внутри прокладывается арматура и заливается бетон.
Точно также делают бетонный ростверк и при обвязке свай двутавром, разница лишь в том, что на такое основание можно устанавливать самые тяжелые стены.
Обвязанные швеллером сваи
Металлическая обвязка трубой или швеллером закрепляется на оголовках с помощью кольцевого шва. После сварочных работ металлические элементы ростверка обрабатываются грунтовкой. Перед тем, как делать монтаж стен, между трубой обвязки и будущей стеной прокладывается рулонная гидроизоляция.
Самостоятельная обвязка брусом
Монтаж обвязки винтовых свай брусом можно сделать самостоятельно. На первом этапе предстоит пропитать материал специальными растворами – антисептиком и антипиреном, которые защитят древесину от плесени и возгорания.
После обработки с помощью лазерного уровня следует проверить, находятся ли оголовки свай в одной плоскости. Если есть расхождения – подрезают соответствующую сваю и переваривают оголовок. В конечном варианте оголовки должны располагаться в виде перевернутой буквы П.
Следующий шаг – прокладка гидроизоляции. Для этой цели используют рубероид или же полиэтиленовую пленку и битум.
Процесс непосредственно обвязки начинается с угловых элементов конструкции: под прямым углом саморезами соединяют два первых бруса. Далее укладка деревянных деталей происходит впритык друг к другу с помощью скобок или металлических пластин. Места соединения брусьев нужно утеплить джутовой лентой.
Более надежным и долговечным считается метод двойной обвязки. Основное отличие от первого способа заключается в том, что первый уровень укладывают брусьями сечением 200 мм, а второй – 100-150 мм. Для укладки второго уровня нет необходимости прорезать специальные пазы для монтажа лагов.
Как продлить срок эксплуатации обвязки?
Если вы используете брус: покупайте древесину хвойных пород или лиственницу. После обработки специальными составами этот материал в разы увеличивает свое сопротивление воздействию влаги и грибковым заболеваниям. При правильной гидроизоляции срок эксплуатации таких брусьев может быть вечным.
Если вы используете металл: после проведения сварочных работ, швам обязательно нужна обработка антикоррозийными составами, ведь заводское покрытие в процессе сварки было нарушено. Таким образом, вы надежно защитите ростверк от ржавчины.
Выбор обвязки
Перед началом работ своими руками нужно выбрать, какой элемент будет играть роль ростверка фундамента. Существует несколько вариантов обвязки свайного основания:
- брусом;
- металлопрокатом;
- железобетоном.
Выбор зависит от конструктивного решения здания. Для каркасного или деревянного дома подойдет брус. Несущая способность свай не позволяет опирать на них массивные здания, но если принято решение строить своими руками небольшой одноэтажный дом из пенобетона или кирпича в качестве свайного ростверка лучше выбрать металлический прокат или железобетон.
Обвязка брусом
Важно правильно выбрать материал для изготовления ростверка. Можно привести следующие рекомендации относительно выбора древесины:
- минимальный размер сечения — 150х150, величина подбирается в зависимости от нагрузки;
- древесина для изготовления должна быть хвойных пород первого или второго сорта;

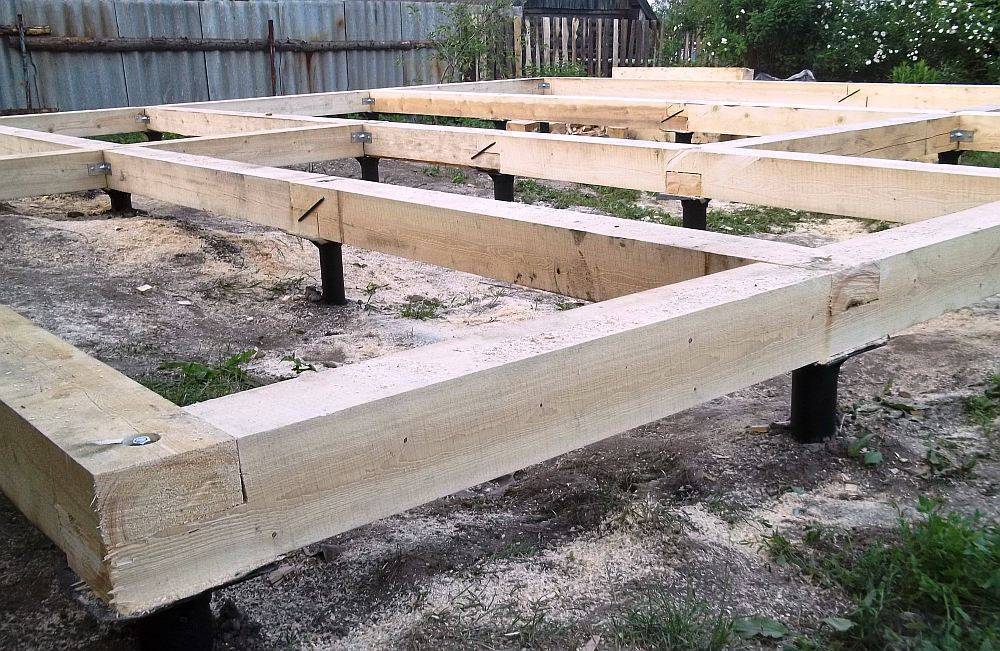

Обвязка с помощью бруса
- материал не должен быть поражен гнилью, грибком или плесенью;
- лучше всего выбирать древесину, срубленную в северных регионах в конце февраля-начале марта, это обеспечит высокое качество и прочность верхнего слоя;
- перед закупкой материала выполняют расчет необходимого количества, к получившемуся значению прибавляют 3-5% на непредвиденные расходы;
- нормируемая влажность древесины — 12%.
Обвязка брусом выполняется в таком порядке:
- обработка купленной древесины антисептическими составами и антипиренами для повышения сопротивления возгоранию;
- во время высыхания пропитывающих составов проверяют оголовки свай, которые должны находиться в одном уровне (с помощью лазерного или водяного уровня);
- на оголовки свай укладывают рубероид или другой рулонный гидроизоляционный материал (крайне не рекомендуется использование толя, поскольку эта гидроизоляция устарела и не может обеспечить надежность);
- соединяют угловые элементы обвязки брусом (сделать это можно соединением «в лапу» или «в пол дерева»), предварительно выполняют запилы на древесине;
- в стыке бруса прокладывают джут;
- раскладывают линейные элементы (закрепление к свае выполняется таким же образом);
- соединение бруса по длине выполняют «в пол дерева» или «косым прирубом», при этом стыки размещаются только над оголовками, расположение стыков на пролетах недопустимо;
Схема соединения углов
- в деревянных балках высверливают отверстия, которые проходят насквозь;
- чтобы выполнить крепление, через отверстия в оголовках и обвязке продевают болты или шпильки и затягивают их.
Обвязка металлопрокатом
Существует несколько вариантов проката, которые используют в качестве ростверка. Может выполняться обвязка винтовых свай швеллером, двутавром, трубой квадратного или прямоугольного сечения. Между ростверком и оголовком нет необходимости укладывать гидроизоляцию, поскольку эти элементы выполнены из одного материала — стали. Гидроизоляция должна быть предусмотрена между ростверком и стеной дома.
Металлическая обвязка
Росверк из швеллера располагают таким образом, чтобы при рассечении по вертикальной плоскости он приобретал вид буквы П. Соединение элементов конструкции между собой выполняют на сварку. Двутавр располагают так, чтобы стенка находилась в вертикальном положении.
При использовании швеллера не применяют оголовки, для двутавра и трубы они нужны. При изготовлении ростверка швеллера, верхнюю часть сваи заливают бетоном, в который закладывается деталь. Чтобы выполнить крепление к фундаменту дома после отвердевания бетона эту деталь приваривают к швеллеру. Двутавры и трубы для фундамента также закрепляются с помощью сварки на кольцевой шов.
Стоит ли подкладывать под балки рубероид?
Рубероид укладывается на свайные оголовки (перед монтажом бруса) в 90% случаев. Особой необходимости в использовании таких подкладок нет, поэтому решайте сами – стоит ли делать подобную гидроизоляцию, или же ее обустройство является совершенно бесполезным излишеством.
Leo060147 Пользователь FORUMHOUSE
Нужно ли класть что-нибудь между оголовками и брусом во время строительства обвязки? В такой гидроизоляции нет никакого смысла. В отличие от бетона или других пористых материалов, металл не имеет капилляров. Поэтому капиллярная влага с его поверхности никак не может попасть на брус или любой другой материал.
А видео о том, насколько важные функции призвана выполнять свайная обвязка, будет интересным для всех, кто планирует в ближайшее время заняться строительством деревянного дома.
Что такое обвязка каркасного дома и какую выбрать
Вид фундамента и технология монтажа
Основной процесс монтажа нижней обвязки каркасного дома зависит от выбранного типа фундамента. Рассмотрим все тонкости подробнее для самых распространенных типов фундамента.
Свайно-винтовой и столбчатый
Свайный фундамент самый разнообразный вариант в плане формы. Он может быть с ростверком или без него, на столбах или винтовых сваях, может отличаться высота свай над землей, толщина и вес материалов и т. д. Несмотря на это, принцип монтажа этого элемента конструкции остается примерно одинаковый:
Для начала необходимо обеспечить гидроизоляцию для пиломатериалов, чтобы лишняя влага не могла спровоцировать их гниение. Для этого используют битум или рубероид; Далее материал для обвязки (брус или доски) раскладываем на места монтажа; Углы дома обвязываются брусом. Способ соединения брусков, как правило, вполдерева; Крепим дерево к ростверку (реже его монтируют непосредственно к самим сваям)
В качестве крепежных элементов используются анкера, либо резьбовые штапики (их наваривают непосредственно на основание); Важно! На каждом этапе важно проверять ровность укладки досок с помощью строительного уровня. Укрепляем угловые соединения с помощью гвоздей, болтов либо шурупов; Монтируем лаги чернового пола
Ленточный фундамент
Этот вид фундамента значительно упрощает процесс установки нижней обвязки. Монтировать брус на ровную, бетонную, горизонтальную поверхность намного проще, чем на сваи. Процесс монтажа заключается в следующем:
- Прежде всего, на бетонную ленту укладывается гидроизоляция (рубероид либо керамзит).
- Подготавливаем гнезда для угловых соединений.
- С помощью болтов, анкеров или шпилек закрепляем обвязку (доски или брус).
- Углы необходимо усилить. С помощью строительного уровня проверяем ровность уложенных досок. При необходимости горизонталь корректируется клиньями либо подкладками.
- Далее монтируем половые лаги любым удобным способом.
Плитный фундамент
Для этого вида фундамента необходимо монтировать нижнюю обвязку, чтобы было на что ставить каркас стен. Она отсутствует, только если используется технология платформенного монтажа стен. Тогда работы проходят следующим методом:
Далее переходим к монтажу опорных брусков, к которым крепятся лаги пола. Они должны располагаться перпендикулярно опорным брускам.
- Монтируем черновой пол и создаем надежную площадку для установки стен.
- Делаем разметку и собираем стены.
- Когда выбрана технология постоечного метода монтажа стен, монтаж происходит так:
- Обязательная гидроизоляция.
- На основе раскладываем брус, в местах соединения углов делаем гнездо.
- Брус монтируем, соединяем все углы. Проверяем параллельность и горизонтальность всех элементов.
- Монтируем лаги.
Важно! Использовать строительный уровень необходимо на протяжении всего процесса. Это напрямую влияет на долговечность дома. Углы соединяются вполдерева
Для дополнительного скрепления необходимо использовать металлические пластины, бобышки, скобы или болты
Углы соединяются вполдерева. Для дополнительного скрепления необходимо использовать металлические пластины, бобышки, скобы или болты.
Важно! Для скрепления деревянных деталей необходимо использовать элементы с защитным битумным покрытием или, как минимум, окрашенные. Это необходимо, чтобы защитить дерево от ржавчины и разрушения. На ленточном и плитовом фундаменте нижняя обвязка каркасного дома монтируется в качестве крепежных элементов; рекомендуется использовать деревянные пробки, которые закреплены в бетоне
Внутреннее отверстие для пробки покрывают битумом, а сам материал должен быть максимально смолистым. Это обеспечит дополнительную защиту от влаги
На ленточном и плитовом фундаменте нижняя обвязка каркасного дома монтируется в качестве крепежных элементов; рекомендуется использовать деревянные пробки, которые закреплены в бетоне. Внутреннее отверстие для пробки покрывают битумом, а сам материал должен быть максимально смолистым. Это обеспечит дополнительную защиту от влаги.
Проектирование и реализация замысла
Выбирая свайный фундамент для домов из бруса, нелишним будет ознакомиться с достоинствами несущей основы
Основа любых строительных работ – проект, тщательно составленный с учетом всех требований и регламентов. Если документация выверена, возведение дома превратится в конструкционный сбор элементов, к которому приложены подробные инструкции.
Выбирая свайный фундамент для домов из бруса, нелишним будет ознакомиться с достоинствами несущей основы:
- Минимальные финансовые затраты;
- Практически полное отсутствие земельных работ, из-за ненужности выравнивания ландшафта и устранения пней, валунов, скосов;
- Возможность обустройства на всех грунтах, кроме тяжелых каменистых, скальных;
- Облегченные способы проведения инженерных коммуникаций и трубопроводов;
- Всесезонность сооружения основания;
- Дом из бруса на винтовых сваях можно возвести даже в условиях плотной застройки.

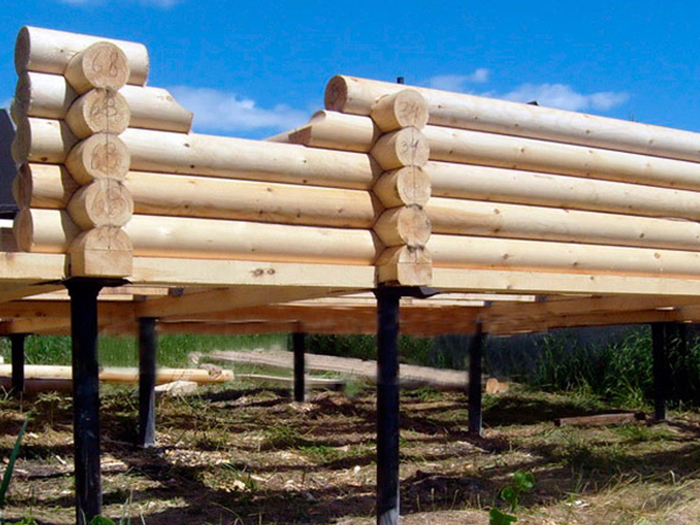

Основание винтового свайного типа мало уступает по качеству сопротивления нагрузкам более дорогим и привычным фундаментам. Более того, именно свайная несущая основа обеспечит целостность строения при эксплуатации в периоды сезонных подвижек грунта, а также позволяет в любое время нарастить полезную площадь дома без существенных вложений.
Деревянная обвязка для свайного буронабивного фундамента

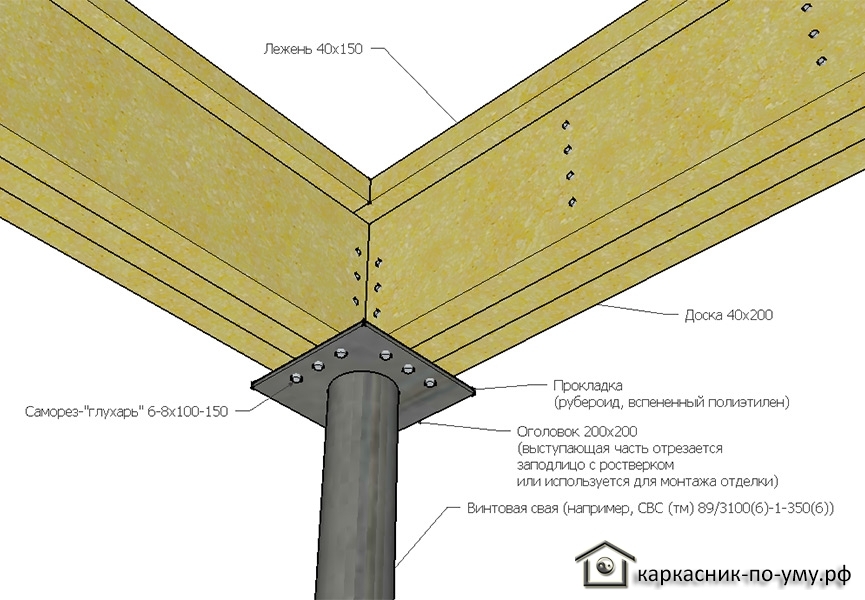

Если вы выбрали свайный фундамент для вашего каркасного дома, то вам обязательно нужен ростверк (обвязка). Кто-то делает из его бетона, я предпочитаю — деревянный. Делается это или из бруса 200x150 (нужно считать сечение от нагрузки дома и шага свай) или из 3 сплоченных досок 200x50 (рекомендую, ведь сухой брус достаточно сложно и его может повести).
Также напоминаю, что купить готовый недорогой проект каркасного дома
Доски сколачивать можно по-разному, вот некоторые варианты:
А в СП также показано, как правильно стыковать и сколачивать такую обвязку:
Помните о направлении волокон дерева (доски должны идти вразнобой):
Обычно шаг между гвоздями — 400 мм. Гвозди — 90мм с обеих сторон, либо 120 мм поочередно с разных сторон в шахматном порядке.
Фотографии с узлами крепления реально деревянного ростверка:
Как крепится ростверк к сваям?
Обычно крепят его на шпильки 10-12 мм толщиной. Шпильки выходят из свай на 25 см. Мы вставляем их в бетон пока он еще не высох прямо посередине сваи. Затем длинными сверлами (больше 200 мм длинной) сверлим центральную балку ростверка насквозь и сажаем ее на это место на шпильку. Сверху потом берем перьевое сверло и высверливаем в этой же балке место под шайбы — отмечу, что это достаточно нелегко. Сверху надеваем 2 шайбы и гайку того же диаметра, что и шпильки. Все!
Итак, в этой статье мы рассмотрели вопрос о том, как делается обвязка деревянного дома. Если следовать каркасной технологии, это совсем не сложно.
