Укладываем плёночный пол в доме своими руками? Как накрывать инфракрасный пол – Какой лучше выбрать и как установить: Пошагово

Преимущества инфракрасного пленочного теплого пола

Современные инновационные пленочные полы — это, в принципе, обычная полиэтиленовая пленка, но термостойкая, в которую «упакованы» полосы карбоновой пасты, соединенные впаянными медными шинами. По этим шинам и подается ток определенной частоты и силы, в результате чего карбоновые элементы испускают тепло — инфракрасные волны-лучи длиной от 5 до 20 мкм.

Такое излучение не сушит окружающее пространство, как, например, комнатные радиаторы или обогреватели. Оно лишь нагревает предметы вокруг себя — имеющееся напольное покрытие, стены, мебель и бытовые приборы (поэтому под них пленочный пол стараются не класть). Но, в принципе, ИК-излучение безопасно, экологично и, по мнению специалистов, даже обладает благоприятным воздействием на живые организмы.

Вообще, у такого нестандартного пола масса преимуществ, в том числе:

• лучистый обогрев;
• высокое КПД;
• и показатели экономичности почти на 20% лучше, чем у кабельных систем традиционного типа.

Он прост в монтаже и абсолютно надежен. Но главное его достоинство — совместимость с любым из типов финишного отделочного покрытия. Такой пол легко ложится под ламинат и ковролин, под плитку, паркетную доску и линолеум. Только под паркет инфракрасную пленку правильнее класть в, так называемом, «щадящем режиме» — чтобы дорогостоящее покрытие не рассохлось, на каждые 10 кв м паркетной доски должно приходится только 3-4 м ИК-пленки.

Технические характеристики нагревательной пленки

Перед приобретением пленочного пола рекомендуется тщательно изучить предлагаемые на рынке модели, чтобы выбрать наиболее оптимальный вариант по качеству и стоимости. Для этого требуется разобраться в отличиях и технических параметрах разных вариантов.

При покупке термической пленки желательно обратить внимание на следующие характеристики:

• мощность – всегда указана из расчета на один погонный метр. Как правило, подходящим значением является 44-68 Вт;
• температура плавления – указывается 130 градусов, однако в процессе эксплуатации она не должна повышаться выше 55 градусов Цельсия;
• процент и/к излучения в общем частотном спектре – рекомендуется значение выше 95%;
• толщина материала – наиболее распространенная толщина равна 0.4 мм;
• длина и ширина пленочного полотна – в большинстве случаев 8 х 0.5 м. Определяется исходя из площади помещения.

№6. Крупные производители пленочного инфракрасного пола

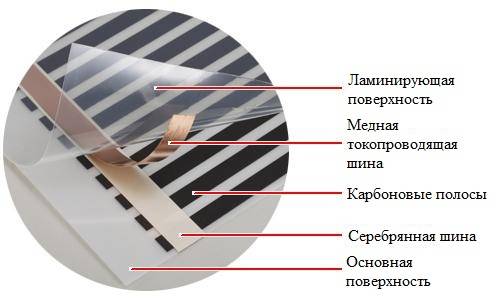

Устройство инфракрасного пола

Сама система отопления выглядит как плотная пленка, на которую нанесены полоски карбоновой пасты. Именно она при подключении к электричеству выделяет поток инфракрасных лучей. Каждая полоса подключается с обеих сторон монтажными проводами к терморегулятору. Инфракрасные лучи нагревают и само покрытие, и, проходя сквозь него, все предметы, попадающие под воздействие потока.

Параллельное подключение всех элементов системы обеспечивает ее надежность – при поломке какого-либо элемента общая функциональность ИК пленки не пострадает.

Ширина выпускаемой производителем ИК-пленки стандартна – 1 м или 50 см. Длина рулона может быть разной, но стоит иметь в виду, что раскрой пленки возможен через 25,7 см. Это поможет сконфигурировать оптимальный вариант раскладки обогревающих элементов.

По мощности достаточно выбрать обогреватель на 150 Вт/м2. Это обеспечит нагрев покрытия до комфортной температуры 40 С. Более мощные, использовать не рекомендуется, так как повышенные температурные нагрузки могут негативно сказаться на ламинате.

В комплектацию системы входит термодатчик, набор проводов, изоляционные материалы. Блок терморегулятора рекомендуется приобретать для каждой комнаты отдельно. Подключать, для экономии, провода всей системы дома к единственному регулятору температуры нельзя. Это приведет к перерасходу энергии и превышению допустимой нагрузки на узел.

Плюсы пленочного отопления:

• Легкая установка всей системы отопления. Уровень пола не увеличивается. При монтаже можно не обустраивать термоизолирующий слой.
• Пол прогревается равномерно по всей площади. Нагрев элементов системы не превышает 40 градусов, тем самым исключается порча ламинированных панелей.
• Инфракрасные (ИК) лучи могут проходить сквозь покрытие, и создает комфортную температуру во всем помещении. Они не сушат воздух в доме и создают ионизирующий фон, который не только не приносит вреда, но и, как считают исследователи, полезен для проживающих в помещении людей.
• Полы при включении прогреваются очень быстро и при этом не требуют больших энергозатрат.
• Система надежна и долговечна, срок службы – несколько десятилетий.

Из минусов выделяют:

• Высокая цена.
• Прокладывание материала в обход мебели. При перестановке необходимо будет полностью переделывать всю систему обогрева.
• Попадание воды может вывести систему из строя.

Имеющиеся минусы по соотношению с неоспоримыми достоинствами, практически незначительны. Инфракрасный теплый пол вполне удачный вариант утепления полов. Может использоваться как самостоятельная система отопления, так и в дополнение к действующей.

У желающих выбрать для обогрева пленочный ИК пол могут возникнуть вопросы о безопасности для организма человека инфракрасного излучения. Доказано, что негативного влияния на человека ИК волны не оказывают. В пленочных полах присутствует такое же излучение, какое мы получаем стоя у электрического камина или раскаленной до красна печи старой русской бани.

Конструкция теплого пола такова, что электромагнитное излучение практически сведено к нулю, поэтому можно быть полностью уверенным, что никаких вредных для здоровья воздействий, для живущих в помещении людей, не будет.

Какой ламинат выбрать для укладки поверх теплого пола

Для пола с подогревом требуется специальный вид ламината, предназначенный для «теплых полов». Подробно нюансы выбора изложены в материале «Какой ламинат выбрать под теплый пол?». Тезисно изложим основные положения:

• тонкая ламинированная панель из МДФ быстро разрушится, толстая не будет пропускать тепло наверх. Оптимальный выбор — 8 мм;
• теплопроводность ламелей не должна превышать 0,10 м2 х °K/Вт;
• метод сборки — замковый. Использование клея не допускается;
• ламинат обязан выдерживать кратковременный перегрев без деформации до 30-40oС;
• не должен выделять вредных испарений при нагреве до 30oС.

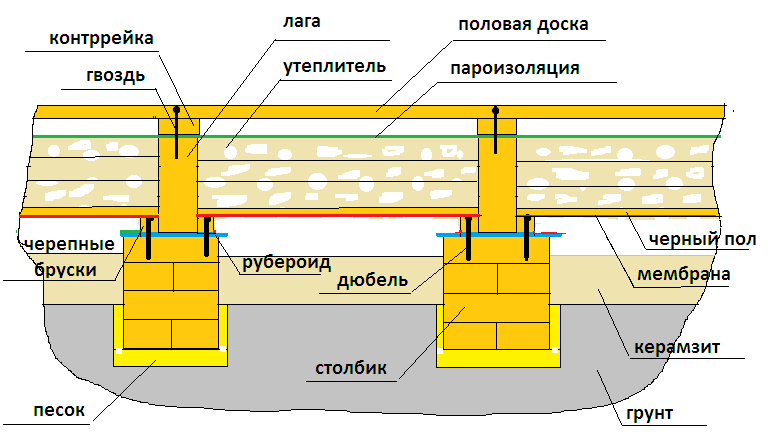

Строение

Конструкция водяного или электрического пола Конструкция водяного или электрического пола с подогревом под такое покрытие, как ламинат такова:

• балки, размещенные на расстоянии 60 см;
• черновое покрытие, которое находится между балками;
• пароизоляционный материал;
• теплоизоляционный материал;
• гидроизоляция:
• фанера, прибитая сверху балок:
• тепловой экран;
• рейки, выполненные из дерева или фанеры;
• металлические теплораспределительные элементы (размещены между рельсов);
• трубы, размещенные на металлических теплораспределительных элементах, или электрические провода;
• подложка для ламината;
• ламинат.

Инфракрасный пленочный теплый пол

Это самая инновационная система теплого пола. Представляет собой пленку, которая в результате воздействия электрического тока, способна излучать инфракрасный диапазон электромагнитных волн.

Данный диапазон спектра невидим человеческому глазу, но ощущается кожей, как тепло. Половина солнечной энергии – это инфракрасные лучи. Отсутствие накаливающихся элементов – главная особенность этого материала.

Инфракрасный пленочный теплый пол — современная система эффективного отопления в доме

В монтаже такая система является самой удобной.

Достаточно на выравненное основание уложить теплоотражающее покрытие, а уже на него инфракрасную пленку. Финишное покрытие, которым может быть, произведенный в Германии водостойкий ламинат33 класса 12 мм толщиной, укладывается непосредственно на саму пленку. Нет необходимости устраивать стяжку, что является длительным и трудоемким процессом.

Схема обустройства «пирога» инфракрасного теплого пола

Достоинства инфракрасной пленки:

Недостатками являются:

Укладка ламинатана пленочный инфракрасный теплый пол

Особенностью эксплуатации такого пола является крайняя осторожность. Он боится грубого механического воздействия

Поэтому не стоит ставить на такую поверхность тяжелую мебель. Это может повредить пленку и вывести ее из строя. Лучше использовать такую систему в открытых помещениях.

Каждый хозяин самостоятельно выбирает тип теплого пола для устройства у себя дома. Решение принимается в зависимости от предпочтений и наличия финансовых возможностей.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить инфракрасный теплый пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

https://youtube.com/watch?v=KXwF6a4FP1M

https://leroymerlin.ru/advice/elektrotovary/montazh-plenochnogo-teplogo-pola/

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-iz-plyonki-kak-ulozhit-elektricheskij-plyonochnyj-tyoplyj-pol-svoimi-rukami.html

Как правильно стелить теплый пол под линолеум?

http://sdelai-pol.ru/montazh-infrakrasnogo-teplogo-pola

Теплый пол под ламинат на деревянный пол: виды и особенности

Виды

В зависимости от расположения нагревательных элементов выделяют следующие разновидности ИК теплого пола:

Пленочный

Инфракрасный пленочный теплый пол – сверхтонкая, не более 0.4 мм, полимерную пленка, излучающая инфракрасные лучи. Нагревательным элементом являются черные графитовые полосы, на которые по медно-серебряным проводникам подается напряжение 220 Вольт переменного тока. Полосы запаяны в прозрачную пленку из полиэстера. Теплопроводность графита намного выше, чем у аналогов, которые используются в системах обогрева, а электромагнитное излучение в 10 раз меньше. Это свойство позволяет достигать большей эффективности и теплоотдачи, при меньшем потреблении энергии.

Преимущества и недостатки ИК пленочного пола:

• Материал имеет минимальную толщину. Это не только существенно упрощает монтаж, но и позволяет практически не уменьшать высоту комнаты при укладке такого нагревающего слоя;
• Воздух не пересушивается даже при постоянной работе нагревателей;
• Система достаточно надежная, безопасная. Риски поломок сводятся к минимуму благодаря параллельному соединению всех элементов;
• Пленка отличается повышенной прочностью, она практически не деформируется;
• Для упрощения монтажа применяется специальная сетка из микроволокна;
• Монтаж пленочных полов простой, занимает минимум времени.

• Высокая стоимость;
• Небольшую толщину пленочного материала. Тонкая пленка не «съедает» высоту помещения, но очень легко рвется, что нужно учитывать при монтаже;
• Потребность в идеально ровном основании. Для укладки инфракрасных пленочных полов не требуется устройство стяжки, но их нужно стелить исключительно на ровную поверхность, иначе они будут работать неэффективно и некорректно;
• Сложность подключения токопроводящих контактов к пленке.

Стержневой

Система стержневого теплого пола – это комплект матов, на каждом из которых размещены нагревательные элементы (стержни) с шагом в 10 сантиметров. Принцип действия здесь в целом не отличается от пленочных полов. Соединение в стержневом ИК теплом поле параллельное: все секции работают вне зависимости друг от друга. Так обеспечивается максимальный уровень безопасности системы в целом.

Преимущества и недостатки стержневых инфракрасных полов:

• Материал отлично совмещается с разнообразными клеящими составами.
• Хорошо справляется с негативными механическими воздействиями и отличается повышенным уровнем прочности.
• Его допускается использовать практически с любыми типами финишных напольных покрытий.
• Дополнительная базовая подложка не требуется: система и без нее сохраняет стабильность формы.
• Имеется защита от перегрева, что обеспечивает сохранность верхнего слоя.

• более высокая по сравнению с пленочным цена;
• высокий расход электроэнергии;
• неудобно производить ремонт перегоревших участков провода: для этого придется разобрать часть поверхности;
• поверхность не такая теплая, как при пленочном обогреве.

Принцип действия теплого полового покрытия

Пленочный теплый пол функционирует на основе принципа инфракрасного излучения. Данная технология на сегодняшний день достаточно распространена, она применяется в качестве нагревательного элемента под ламинат, линолеум, ковролин, паркет и даже керамическую плитку. При определенных условиях допускается подогрев подобным методом деревянного пола. Также пленку можно размещать в деревянных или гипсокартонных навесных потолках.

Обогрев инфракрасными лучами от пола воспринимается людьми как солнечное тепло из-за одинаковой природы источника. Конструкция состоит из нескольких полотен пленки, которая укладывается особым образом на поверхность пола. В дополнение к основному материалу в наборе идут необходимые кабели и стержни. После монтажа пол подключается к электросети, которая используется в быту, и размещается напольное покрытие.

Принцип действия несколько отличается от стандартных конвекционных технологий отопления. По факту инфракрасное излучение не приводит к нагреву воздуха и, следовательно, электроэнергия не тратится на нагрев мебели и прочих предметов, которые расположены вне зоны обогрева.

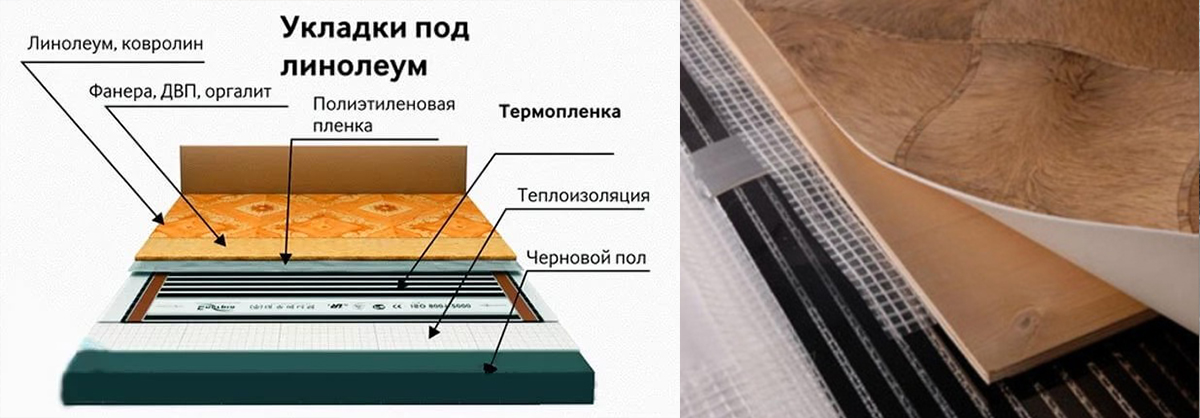

Инфракрасный пол под линолеум — оптимальное решение

В основу работы инфракрасных полов положен принцип вторичной конвекции – изначально обогреваются физические тела (предметы интерьера и быта, человека, животных), а после окружающий воздуха.

Пленочный ИК пол – это два слоя пленки, между которыми расположены нагревательные элементы. Источник питания – электроэнергия, которая подается по электропроводникам. Тепловую энергию излучает нанесенная на пленку карбоновая паста. Обогрев осуществляется за счет ИК лучей карбоновых полупроводников.

Стержневой ИК пол – тонкий мат из карбоновых стержней. В основе этой системы – композитный материал. В термопары с электропроводящими шинами встроены гнущиеся стержни. ИК излучения при нагреве дает термопленка из полимера, в которую запаян греющий элемент. Плюсом этой системы является саморегуляция температурного режима. Термостатом служат сами нагревательные пластины.

Данная система обогрева имеет ряд как положительных, так и отрицательных качеств.

Плюсы ИК системы обогрева

К преимуществам данного нагрева можно отнести:

• тепло инфракрасных лучей схоже с теплом солнца и создает наибольший комфорт для человека. Их лечебный эффект доказан учеными;
• в отличие от альтернативных систем отопления, данная не пересушивает воздух. Эта особенность позволяет добиться наиболее благоприятных климатических условий в помещении;
• технология ИК полов совместим с максимально большим количеством современных напольных покрытий: керамоплиткой, ламинатом, ковролином, паркетом и линолеумом;
• возможность укладки в постройках любой геометрии. Пленку можно уложить в помещениях с нестандартной планировкой, на балконах, лоджиях;
• небольшая толщина пленки. Дает возможность эксплуатации в строениях с низкими потолками, так как существенно не поднимет уровень пола;
• простота монтажа. При условии, что пол, на который планируется укладка пленки, ровный и не имеет дефектов, нет необходимости в заливке стяжки. Укладку осуществляют методом «сухого монтажа»;
• длительный срок эксплуатации. Большинство производителей дают гарантийные обязательства на бесперебойную работу на протяжении 15-20 лет;
• возможность самостоятельного монтирования, без привлечения специалистов;
• минимальная высота стяжки при установке стержневой системы. Высота плиточного клея или бетона не превышает 2-3 см;
• экономия электроэнергии. При условии установки терморегуляторов, существует возможность программирования температурных режимов либо их автоматической или ручной коррекции.

Минусы ИК полов

Их относительно немного:

• после укладки пленочного ИК отопления нельзя делать перестановку в помещении. На местах расположения пленки нельзя устанавливать громоздкую мебель и бытовую технику – это может привести к перегреву полов;
• необходимость установки терморегуляторов в каждом помещении;
• если нет элементарных навыков, то уложить и подключить систему будет своими руками сложно. Непрофессионалу не всегда удается подключить контакт к пленке. Ее приходится обрезать и подсоединять к другому контакту;
• укладка теплого пола под линолеум на бетонный пол с дефектами приводит к ее деформации. Поэтому, иногда новая стяжка все-таки необходима;
• если ИК отопление применяется как вспомогательное к стационарному, то воздух может быть пересушен;
• высокая цена стержневых систем.

Составление схемы подключения пленочного теплого пола

Для того чтобы избежать монтажных ошибок и других неожиданностей, специалисты советуют перед началом установки ИК пленки выбрать схему подключения и составить план проекта. Элементарная схема поможет не только грамотно рассчитать количество материала, необходимо в конкретном случае, но и подобрать необходимую по мощности пленку.

Рассмотрим моменты, которые необходимо учесть при составлении схемы подключения:

раскройка инфракрасного полотна производится строго в тех местах, которые были отмечены компанией производителем;
категорически запрещается выполнять раскрой под какими-либо углами и пытаться формировать из полотна фигурные элементы;
установка пленки выполняется параллельными полосами;
полосы необходимо класть таким образом, чтобы они не перекрывали друг друга;
важно запомнить, что зазор между пленочным полотном и мебелью не должен быть меньше, чем 3 см. Такую же дистанцию нужно соблюдать между краем инфракрасного полотна и стеной;
медные шины соседних полотен не должны соприкасаться

Минимальная дистанция между ними – 1 см;
количество точек подключения должно быть сведено к минимуму;

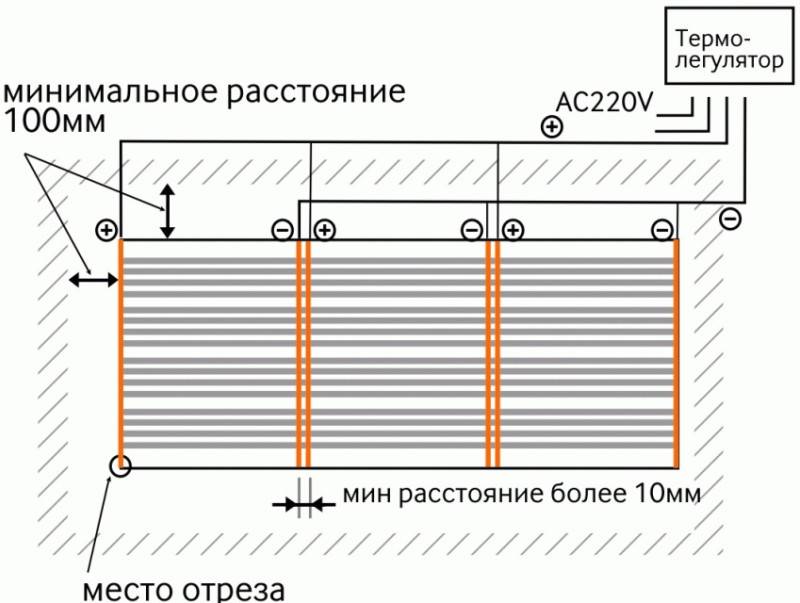

Схема подлючения пленочного инфракрасного нагревателя

• наилучший вариант расположения точек подключения – со стороны стены, на которую будет производиться монтаж терморегулятора;
• схему необходимо составлять таким образом, чтобы основная часть проводки скрывалась за плинтусами;
• при использовании коротких пленочных отрезков (до 100 см) необходимо позаботиться о дополнительной изоляции и докупить клеммные зажимы.

Терморегулятор необходимо выбирать заранее, перед началом установки электрического тёплого пола. Отзывы об этих устройствах можно без труда изучить на профильных форумах в интернете. В случае если площадь, которую необходимо обогреть, довольно большая, то тогда нужно приобрести дополнительные температурные датчики.

Электрический теплый пол под ламинат: особенности укладки

Каких-то особенных советов для укладки теплого пола под этот тип покрытия нет

Однако важно уделить внимание подложке. Лучше всего приобретать для этих целей экструдированный перфорированный полистирол. Также подойдут и пенофол, и пробка

Также подойдут и пенофол, и пробка

Однако стоит помнить, что пенофол ни в коем случае не используется, если будет производиться укладка инфракрасного пола. В целом же, производители предлагают приобретать особые подложки для теплых полов. Такие имеются в продаже в специализированных магазинах

Также подойдут и пенофол, и пробка. Однако стоит помнить, что пенофол ни в коем случае не используется, если будет производиться укладка инфракрасного пола. В целом же, производители предлагают приобретать особые подложки для теплых полов. Такие имеются в продаже в специализированных магазинах.

Экструдированный пенополистирол для теплого пола

Пробковая подложка под теплый пол и ламинат

Требования к укладке

Схема подключения инфракрасного пола.

Укладка начинается с определения плана расположения инфракрасных излучателей. Такой план-схема составляется с учетом следующих рекомендаций. Излучающая пленка размещается по направлению к стене, где будет размещен терморегулятор, т.е. откуда подойдет электропитание. Не желательно размещение пленки на участках, где планируется установить крупногабаритную стационарную мебель. Теплый пол устанавливается на расстоянии от 10 до 40 см от стен. Если в комнате предполагается другой источник тепла, расстояние от него до начала теплого пола выбирается не менее 1 м.

Плотность монтажа инфракрасного теплого пола определяется его назначением. Если он является единственным источником обогрева помещения, плотность укладки ленточных элементов должна составлять не менее 70-80% общей поверхности пола. При использовании инфракрасного источника как дополнительного нагревателя площадь уменьшается до 40-50%. При применении в качестве местного нагревателя лента размещается в нужном месте на определенной площади.

Максимальная длина одного куска пленки не должна превышать 8 м. При планировании укладки следует помнить, что разрезать пленку можно только в отмеченных местах, чтобы не повредить излучающий наполнитель.

№2. Плюсы и минусы теплых пленочных полов

Особенности конструкции пленочного теплого пола позволяют говорить о массе его преимуществ:

• простота и высокая скорость монтажа, отсутствие необходимости обустройства цементной стяжки, что позволяет в минимальные сроки установить теплый пол даже после того, как все ремонтные работы завершены;
• производители говорят, что демонтировать пленку так же просто, как и установить, поэтому при переезде ее можно буквально взять с собой;
• минимальная толщина пленки и отсутствие стяжки позволяет сохранять высоту помещения;
• пол нагревается практически моментально;
• равномерное прогревание поверхности пола и помещения;
• возможность использования любого напольного декоративного покрытия, в т.ч. линолеума и ламината. Сложности возникают только при укладке плитки, но об этом позже;
• универсальность. Пленку можно монтировать не только на пол, но и на стены и потолок. Более того, особенности материала позволяют использовать его в помещениях с большими нагрузками на напольное покрытие, в т.ч. в спортзалах, торговых центрах, офисах. Пленкой можно обогревать гаражи, теплицы, сараи, а также использовать для предотвращения обледенения крыльца;
• заявленная производителем, при заданных им условиях эксплуатации,  безвредность (и даже полезность) для здоровья всех обитателей дома.

Недостатки у технологии также имеются:

• это пока еще достаточно дорогостоящая система;
• подверженность механическим повреждениям, поэтому при монтаже стоит быть особенно осторожным;
• неправильный монтаж и эксплуатация могут привести к возгоранию пленки.

Нагревательные элементы нельзя укладывать в тех местах, где будет постоянно стоять крупногабаритная мебель. Эта рекомендация касается абсолютно всех систем теплых полов, но в случае с инфракрасной пленкой можем иметь дело с выходом из строя целого фрагмента в результате перегрева из-за недостаточной теплоотдачи.

основного источника теплакак вспомогательный источник теплапрогреть помещение

Пленочные теплые полы

Пленочный теплый пол на первом этаже работает практически по такой же схеме, что и инфракрасные обогреватели. В качестве нагревательного элемента выступает тончайшая гибкая пленка, которая обладает качественными изоляционными свойствами. В эту пленку полосками запаивается токопроводящий материал – углеродная паста с различными добавками.

Пленочный теплый пол в деревянном доме идеально подойдет в качестве источника  дополнительного локального прогрева отдельных участков или в качестве основной системы обогрева. Отопление дома теплыми полами может стать прекрасной альтернативой традиционным способам отопления, если пленка закрывает собой не менее 70% рабочей поверхности пола.

Пленочный теплый пол в двухэтажном доме с влагозащитным покрытием идеально подойдет для использования в помещениях с повышенным уровнем влажности (например, ванной комнате). Но стоит помнить, что в прачечных и душевых такие системы устанавливать крайне не рекомендуется.

При выходе из строя одной нагревательной пластинки, ее функции равномерно распределяются среди оставшихся исправных элементов, за счет чего существенных температурных изменений не произойдет.

Кроме этого, отопление загородного дома теплыми полами обладает другой, не менее приятной особенностью – такие системы, благодаря своей гибкости, позволяют обогревать не только горизонтальные, но и вертикальные поверхности, например, стены. При проживании в загородных домах это очень удобно, особенно, в зимнее время, так как есть возможность нагреть воздух в жилище до нужной температуры за максимально короткий срок.

Для какого напольного покрытия подойдет?

Вообще, если изучить многочисленные отзывы, можно выяснить, что пленочный пол хорошо стелить под различные виды напольных покрытий:

• дерево (ламинат, паркет);
• линолеум. Подробнее Теплые полы под линолеум;
• пробковые листы.

Единственным условием будет установка терморегулятора, позволяющего поддерживать температуру равномерно по всей площади пола, в пределах 27 градусов. Почему именно это значение? Если рассмотреть физические свойства деревянного покрытия, то становится ясно, что изменение его структуры происходит при температуре 28С. То есть, при нагревании пола выше 27 градусов, произойдет деформация материала.

Укладка подложки

После того как поверхность окончательно высохла, укладываем подложку на то место, где будет расстилаться пленочный теплый пол. Если вы хотите сделать подогрев всей поверхности пола с помощью углеродной пленки, то расстилать подложку нужно, отступив 10 — 30 см от стен. Стыки необходимо зафиксировать при помощи малярного скотча.

Перед тем как производить монтаж пленки, внимательно осмотрите всю поверхность, чтобы подложка была хорошо зафиксирована и нигде не топорщилась.

2 этап – выбор оборудования и строительных материалов

Пленочный теплый пол продается комплектом, в который входит:

• инфракрасная пленка для теплого пола;
• соединительные клипсы;
• скотч;
• терморегулятор;
• датчик температуры.

Примечание. Комплектация зависит от производителя. Например,
системы heat plus, caleo содержат всё необходимое для работы.

Дополнительно нужно купить:

провод электрический (желательно медный, многожильный,
сечением 1,5-2,5 мм);

теплоизоляционный материал. Электрический инфракрасный
теплый пол допускает использование любого типа утеплителя: фольгированная
пленка (с полимерным напылением), вспененный полиэтилен, натуральная пробка и
т.п.

пленка гидроизоляции;

Инструмент: монтажный нож, ножницы, плоскогубцы, отвертка,
кусачки, скотч, молоток, тестер, буровая коронка (насадка для дрели), перфоратор,
угольник, карандаш.

Виды и их особенности применения

Видео монтаж теплого пола

В современном домостроении стали широко применяться нетрадиционные системы отопления. К ним можно отнести инфракрасный обогрев пола. Энергопотребление инфракрасного теплого пола достаточно экономично и технология укладки пленочных теплых полов не представляет особого труда.

К тому же их малая толщина позволяет применять под такие напольные покрытия, как ламинат, ковролин, керамическая плитка и линолеум. Если вы задумывались о том какой выбрать инфракрасный теплый пол, то с уверенностью можно сказать, современные ИК (инфракрасные) полы выполняются по одной технологии и почти не имеют отличий.

Ниже представлены среднестатистические инфракрасные полы: технические характеристики

• потребляемая мощность 1м.кв -45-67 Вт/м.ч;
• ширина термопленки -50см;
• максимальная допустимая длина полосы термопленки – 8 м.пог;
• температура плавления термопленки – 130 град.C;
• питание -220В / 50Гц;
• доля инфракрасных лучей в спектре излучения – 95%;
• длина волны обогрева ИК – 5-20 мкм.

Однако при выборе, какой инфракрасный пол под линолеум или под ламинат использовать, надо знать некоторые особенности его укладки. Так, например под ковролин и линолеум требуется укладка фанеры на нагревательные элементы теплого пола. Для укладки теплого пола под ламинат потребуется только гидроизоляционная пленка.

Установка инфракрасного пола потребует следующий инструмент:

• плоскогубцы;
• отвертка с индикатором;
• болгарка (угловая шлифмашина);
• дрель электрическая СС сверлом по бетону 6 мм;
• рулетка измерительная и карандаш;
• ножницы;
• канцелярский нож.

№5. На что обратить внимание при выборе?

При покупке пленочных инфракрасных теплых полов важно обращать внимание на имя производителя, заявленные характеристики и внешний вид пленки. Как должна выглядеть качественная пленка, и какими эксплуатационными качествами обладать? При выборе обращайте внимание на следующие параметры:

• мощность, от которой напрямую зависит, с каким напольным покрытием можно использовать пленку. Потребляемая мощность системы колеблется в пределах 130-450 Вт/м2. Для укладки под линолеум, ковролин и прочие легкие напольные покрытия будет достаточно пленки с мощностью до 160 Вт/м2, под плитку и керамогранит лучше брать пленку помощнее — до 220 Вт/м2, а все, что больше предназначено для использования в промышленных условиях и инфракрасных саунах;
• толщина пленки зависит от толщины полимерного и карбонового слоев, она колеблется от нескольких микрон до нескольких миллиметров. Минимально допустимая толщина — 0,3 мм, общепринятой считается толщина 0,338 мм. Чем больше толщина, тем защитная оболочка будет более долговечной и устойчивой к воздействию деформаций. Некоторые производители настаивают на том, что пленка должна быть максимально тонкой, чтобы не отнимать высоту помещения, но разница в высоте при монтаже пленки в 0,3 и 3 мм будет неощутимой, а долговечность последней — в разы выше;
• ширина пленки. Материал выпускается в рулонах шириной 50, 60, 80 и 100 см. При монтаже пленку монтируют так, чтобы соседние участки были максимально близки друг к другу, но не накладывались один на другой. Исходя из этого правила и параметров комнаты, выбирается наиболее подходящая ширина рулона для обеспечения максимально быстрого монтажа и минимизации отходов;
• полосы из сплавов серебра и меди должны иметь четкие контуры, не просвечиваться, не иметь повреждений и следов окисления. Чем выше содержание серебра, тем более надежной и менее искрящейся будет пленка. Серебряная часть может быть шире медной на 1,5-2 мм;
• следует отдавать предпочтение тем пленкам, где медная и серебряная шины соединены «сухим» контактом, что позволяет минимизировать толщину воздушной прослойки и продлить срок эксплуатации изделия;
• ширина медной шины должна быть не менее 13-15 мм, в противном случае можно говорить о невысоком качестве пленки. Через медь карбоновые полосы не будут просвечиваться и ощущаться;
• карбоновый слой должен быть нанесен равномерно и не просвечиваться. Чем толще его слой, тем дольше прослужит пленка;

• некоторые производители добавляют в карбоновую пасту серебро, чтобы максимально снизить ее сопротивление току и улучшить контакт с шиной. Со временем холодная шина может отслоиться от постоянно нагретой карбоновой части, а результатом может стать искрение и снижение мощности нагрева. Крупные компании, которые постоянно совершенствуют свою продукцию, придумывают разные способы избежать искрения. Наиболее эффективная разработка — расположение сетки полос из серебра на границе карбонового покрытия и медной шины. Подобную конфигурацию называют антиискровой сеткой;

• промежутки между карбоновыми полосками могут быть прозрачными или мутноватыми — разница в особенностях производства. Первый вариант получается при применении клеевой технологии, второй — при ламинации. Через несколько месяцев эксплуатации клеевые полоски становятся хрупкими, а ламинированные служат годами, поэтому отдавайте предпочтение им;
• скорость нагрева у качественной инфракрасной пленки составляет 5-10 секунд.

Проверка работоспособности системы

После окончания монтажа необходимо проверить пленочный теплый пол. Цена вопроса – эффективность и безопасная эксплуатация отопительной системы. Специалисты рекомендуют по цепочке проверить все контакты с помощью индикатора напряжения. Следует убедиться, что все контакты надежно изолированы. После того, как нагревательные элементы будут накрыты пленкой, необходимо выполнить пробное включение.

Если все работает нормально – укладывается чистовое напольное покрытие: ламинат, паркетная доска или линолеум. В результате получите плёночный тёплый пол, отзывы о котором можно прочитать в интернете.

В заключение – как выбрать пленочный теплый пол (видео):

https://youtube.com/watch?v=YuUaj1DzMx0
