Потолочные конструкции Армстронг: что это такое
Потолок с названием «Armstrong» – это своеобразный подвид подвесных изделий (иногда его называют «подшивной»). Такое название поверхность получила по фирме-производителю. На сегодняшний день эта компания наиболее популярна и востребована, её продукцию чаще всего приобретают в магазине. Сейчас Армстронг относится ко всем видам подвесных систем с модульной конструкцией. Чаще всего, их устанавливают в магазинах или торговых центрах, в офисах и реже в квартире.
Подвесная система Армстронг несомненно обладает рядом преимуществ:
- Скрывает неровности поверхности;
- Легко монтируется;
- За ней легко ухаживать;
- Можно быстро разобрать систему;
- Под потолочными плитами можно спрятать проводку;
- Имеет неплохую шумоизоляцию;
- Плиты делаются из экологически чистых материалов;
- Относительно недорогой;
- Сам потолок, несмотря на конструкцию, получается легким по весу;
- Широкий выбор дизайна плит;
- Сделать ее можно самостоятельно.
Потолочная поверхность обладает очень существенными преимуществами, но и у него имеются свои недостатки. Так, например, при попадании большого количества воды (если соседи сверху затопят квартиру), плиты могут размокнуть или деформироваться. Кроме того, плиты сами по себе хрупкие, и их легко повредить сильным ударов.
Но, тут есть и плюс, ведь можно заменить только одну повреждённую плиту, а не делать ремонт всего потолка.
Каркас потолочной поверхности Армстронг устроен так, что высота помещения сократится на 20 см (это минимальная цифра уменьшения). Поэтому такого вида потолки противопоказаны для невысоких комнат. Также не получится установить конструкцию в комнате нестандартной формы (например, с закруглённой стеной).
Установка подвесного потолка Армстронг
Инструкция по монтажу подвесного потолка Армстронг, которая изложена ниже по тексту, предельно проста и разбита на несколько этапов.
Подготовительные работы
Технология монтажа подвесного потолка Армстронг своими руками легко осваивается, если соблюдать все правила, с ней справится даже не подготовленный человек.
Прежде всего, необходимо приобрести все необходимые материалы и не достающие инструменты. Материал приобретаем с запасом 5-10%. Это позволит избежать в дальнейшем широко известной проблемы, когда работа подходит к концу, а материала не хватило совсем чуть-чуть.
Стоит так же подумать о выборе потолочной плиты. Потолочная плитка Армстронг, как правило, бывает текстурной или гладкой. Если необходимо её можно окрасить в любой цвет, водоэмульсионной или акриловой краской.
Совсем недавно стали появляться потолочные панели с нанесенным 3D рисунком. Дизайн их очень разнообразен и практически ограничен лишь фантазией заказчика.
Потолочная 3D панель 600х600

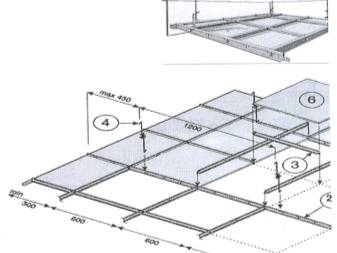

Сборка каркаса подвесного потолка
Для начала необходимо разметить периметр помещения горизонтальной линией.
Для этого необходимо отступить от потолка не менее 100 мм. Обычно отступ составляет 100-200мм. Далее с помощью строительного уровня произвести разметку. Также можно использовать разметочный красящий шнур. Для разметки им, делаем метки в углах помещения, не забывая про отступ от потолка. Далее закрепляем шнур на одной из меток и натягиваем его до следующей. Шнур оставит идеально ровный след после себя. Аналогично размечают остальные стены. Существенно сократить время, затрачиваемое на данный этап работ, поможет лазерный уровень или осепостроитель.
После разметки приступаем к монтажу углового профиля. Он монтируется по всему периметру помещения. Закрепление ведется, как правило, с помощью дюбель гвоздя диаметром 6мм. Шаг крепежа не более 400мм. Если стена деревянная- используются саморезы длинной не менее 35мм.
Рейку можно расположить и под углом к стене. В этом случае мы получим диагональную раскладку плит. Но при этом серьезно возрастает трудоемкость.

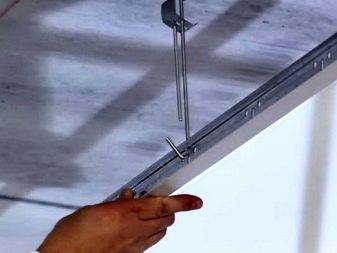

Параллельно монтажу несущих реек, производим монтаж подвесов. С их помощью рейка крепится к потолку. Шаг между подвесами составляет 1.2 метра. Первый от стены крепится на расстоянии 0.6 метра.
Подвес имеет конструкцию позволяющую регулировать его длину и состоит из трех деталей: тяга подвеса с крючком, эта деталь крепится к несущей рейке; тяга подвеса с ушком, эта деталь крепится к потолку анкером, дюбель гвоздем или саморезом; пружинный подвес, с его помощью осуществляется регулировка длинны подвеса.
- После закрепления несущих реек, необходимо смонтировать рейки длинной 1.2 метра. Они закрепляются перпендикулярно несущей рейке. Шаг составляет 0.6 метра. Отступ от стены составляет 0.6 метра.
- Далее закрепляем рейки длинной 0.6 метра. Их крепим с шагом 1.2 метра. Данные элементы размещаются параллельно несущей рейки. Строго соблюдайте заданный шаг рейки, иначе в последствии можно столкнутся с тем что потолочные панели могут просто не влезть в получившуюся ячейку или наоборот — будут из неё выпадать.
- Если предполагается установка светильников, то необходимо сделать это сразу после сборки каркаса полотна. Именно для установки светильников и делается минимальный отступ от потолка в 100 миллиметров
- Завершающим этапом становится закладка плит. Если необходимо, плиту можно легко порезать ножовкой по металлу или электрическим лобзиком с полотном для чистого реза.
На этом монтаж потолка Армстронг можно считать законченным. Как видно, ни чего крайне сложного в технологии монтажа своими руками нет. Все используемые инструменты доступны и обычно уже есть у домашнего мастера. В статье мы постарались осветить все особенности и нюансы работ.
Если же после прочтения статьи вам так и не стало понятно, как устанавливать подвесные потолки Армстронг своими руками, видео-инструкция спасет положение:
После просмотра видео у вас не недолжно остаться вопросов о том, как монтировать подвесной потолок Армстронг.
Расчет армстронга
Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.
Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.
Общие же рекомендации по размещению обрезанных плит таковы:
- По длине комнаты обрезанный ряд относится к дальней от входа стене.
- По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.
Нормы расхода материалов для помещений обычной конфигурации следующие:
Для помещений квадратных или с соотношением сторон 3/4:
- Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
- Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
- Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
- Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
- Подвес – 0,6 шт./кв. м потолка.
Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:
- Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
- Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
- Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
- Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
- Подвес – 0,7 шт./кв. м потолка.
В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.
Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.
Устройство потолка Армстронг

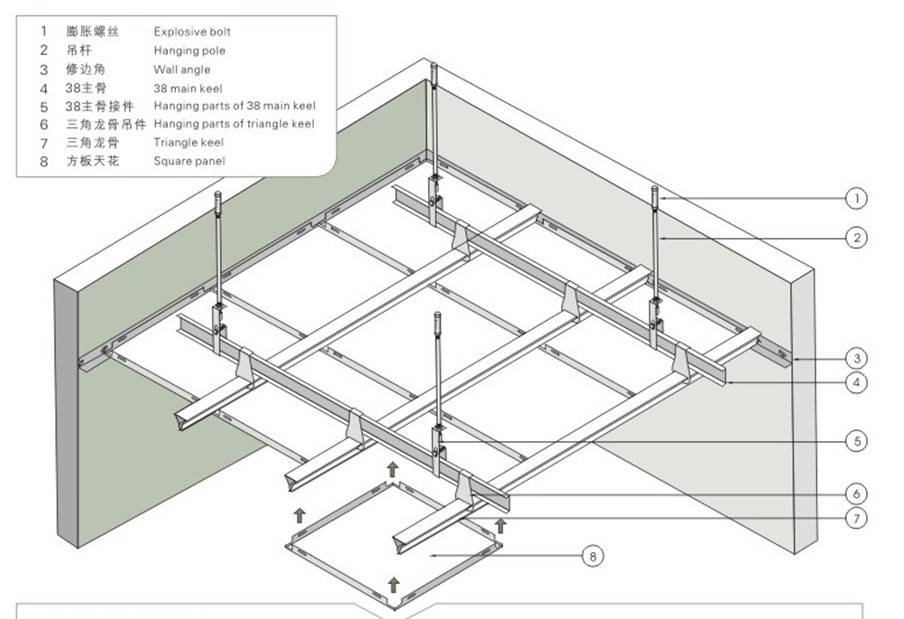

Система в целом представляет собой обрешётку из металлического профиля, подвешенную к потолочной плите при помощи настраиваемых крючков. Ячейки обрешётки заполняются плитами или светильниками, причём расположение их можно комбинировать и менять в любое время.
Подвесная система PRELUDE 24 Армстронг
Гигиенические потолки Биогуард
Минеральные модульные потолки Армстронг
Кассетный алюминиевый подвесной потолок

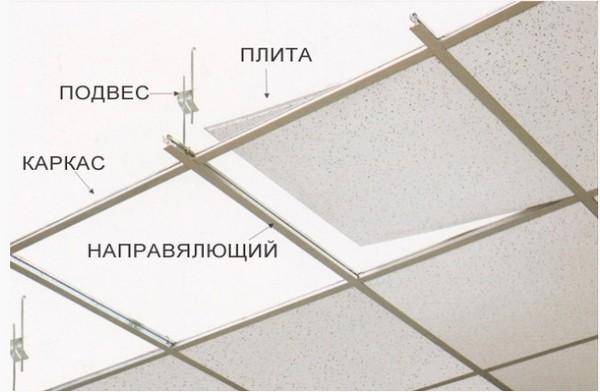

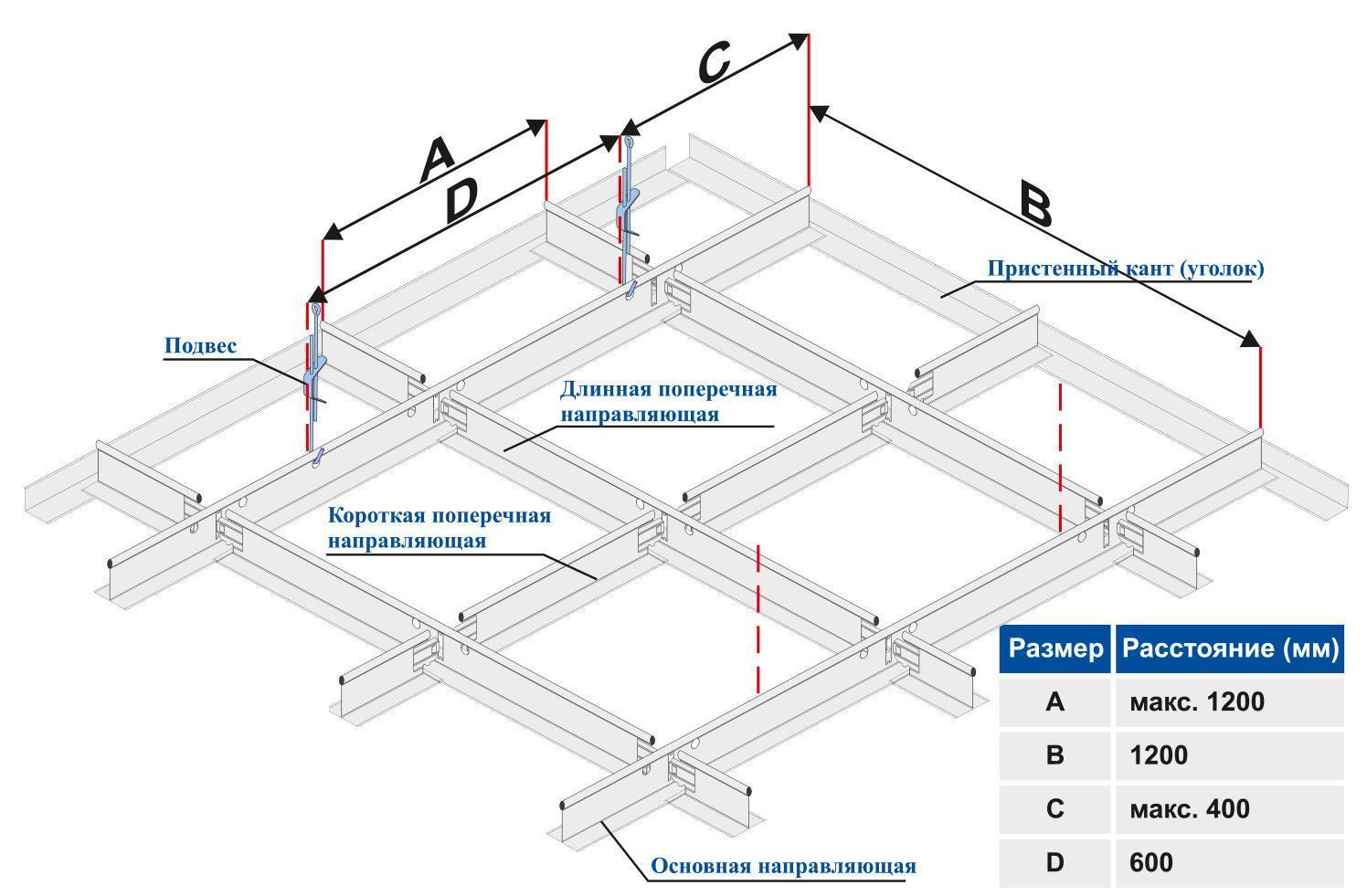

Обрешётка состоит из нескольких видов профиля.
- Пристенный уголок. Крепится к стене по периметру комнаты, служит как несущий и декоративный элемент.
- Основная направляющая. Опирается на пристенный уголок и подвесы, имеет длину 370 см, устанавливается обычно поперёк комнаты и принимает на себя основную нагрузку.
- Поперечная направляющая. Их два вида, длиной 120 см и 60 см. Те, что подлиннее, устанавливаются между основными направляющими, а короткие — между ними, т. е. длинными поперечными.

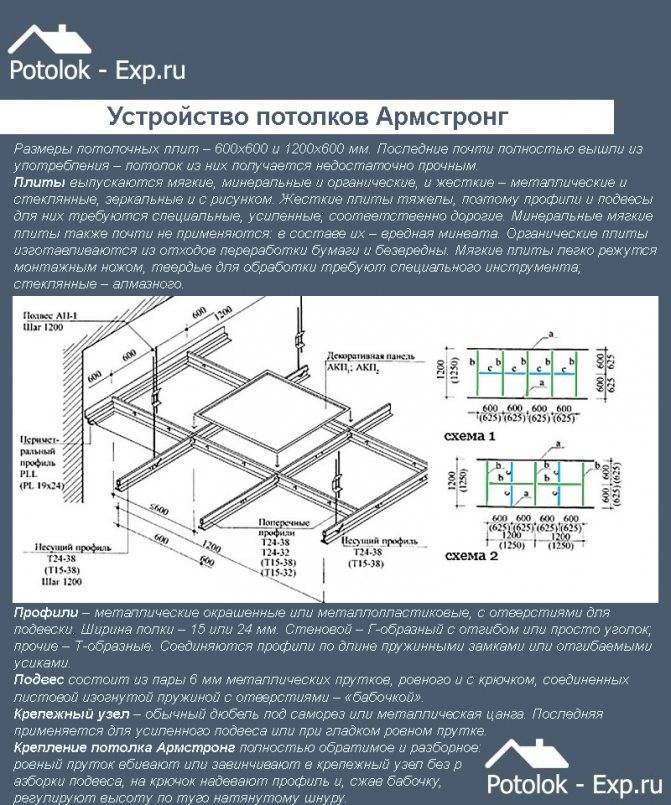

Устройство подвесных потолков Армстронг
Подвесные крючки крепятся к потолку при помощи дюбелей и шурупов над местами крепления к основным направляющим. Декоративные панели или светильники вставляются в образовавшиеся рамки изнутри.
Цены на потолок «Армстронг»
потолок Армстронг
Типы кромок потолков Армстронг
Процесс сборки заключается в установке пристенного уголка по периметру комнаты на нужной высоте, монтаже основных направляющих с одновременным креплением над ними подвесных крючков. Между основными направляющими выдерживается зазор 120 см для установки длинных поперечин, расстояние между которыми 60 см. Монтаж ведётся постепенно, установка каждой последующей основной направляющей сразу сопровождается соединением поперечин. После того как обрешётка собрана полностью, устанавливаются светильники и декоративные панели.
Этапы монтажа подвесного потолка Армстронг
Выбор материала потолка Армстронг. Плиты эконом класса OASIS
Подготовка к сборке
Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника
Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда
Обычно по результатам обмера получается ситуация, сходная с приведенной на схеме.
Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа. Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.
Потолок Армстронг сегодня
Современные дизайнеры уверены, что у подвесных потолочных систем типа Armstrong все еще сохраняется приличный эстетический ресурс и конструкционный потенциал. Более того! Совершенствуется их крепеж, ищутся все новые материалы для плит.
Такой потолок просто незаменим для помещений, нуждающихся в хорошей тепло- и звукоизоляции. Он прекрасно подходит для загородных особняков, гаражных боксов и хозяйственных построек. А еще Армстронг великолепно смотрится на утепленных балконах и лоджиях. И конечно, этот потолок традиционно монтируют во многих общественных зданиях, современных развлекательных, торговых и спортивных центрах.
Как установить потолок Армстронг в типовой квартире
Главная проблема при установке потолка Армстронг в квартире – снижение уровня минимум на 15-20 см. При меньшей высоте будет сложно не только смонтировать каркас, но и выдержать его горизонтальность. Еще одна сложность – укладка плиток. Чтобы завести плиту в ячейку, ее (плиту) требуется наклонить под углом не менее 30 градусов, и если пространство между каркасом и базовым потолком слишком мало, плитка не влезет.
Цены на потолок «Армстронг Axiom KE Canopy»
Потолок Армстронг Axiom KE Canopy
Главная трудность монтажа потолка Армстронг в квартире в том, что плиты в процессе наклоняются под углом 30 градусов, а это, в свою очередь, невозможно, если над каркасом недостаточно пространства
Если потолки в квартире выше 275 см, установку Армстронга выполняют по обычной технологии. При этом чистовая высота помещения будет не менее 250 см, что допускается СНиПом. При меньшей высоте перекрытий потолки Армстронг рекомендуется монтировать только в помещениях с периодическим пребыванием людей, например, в коридоре.
Видео — Установка зеркального потолка армстронг
Потолок Армстронг отличается невысокой ценой, не выделяет вредных веществ и не ухудшает микроклимат. Он прост в монтаже и обслуживании, обеспечивает легкий доступ к коммуникациям и подходит практически для любых помещений, главное – подобрать подходящий материал плит и дизайн.
Технология крепления
Для установки потолка армстронг используют подвесы, данное решение имеет простую конструкцию, но, несмотря на это, есть несколько видов, которые используются во время монтажа системы Армстронг.
Чаще всего используются такие виды подвесов:
- Проволочный , его можно сделать самому из обычной проволоки, но надежность у него невысокая, все зависит от качества проволоки, поэтому используется он очень редко.
- Жесткий прямой, сделан из металлического уголка, который крепится к потолку, а вторым концом к каркасу. Такие конструкции ограничены длиной уголка.
- Регулируемый одинарный , в его составе есть две части: регулировочная планка и прут, который может двигаться внутри нее. В этом случае, есть возможность регулировать высоту установки каркаса, но делать это можно в небольшом диапазоне.
- Регулируемый двойной, он похож на предыдущую модель, но в нем есть два прута, что позволяет значительно регулировать длину подвеса.
- Резьбовой подвес. Выполнен в виде жесткой штанги с нанесенной резьбой, выдерживает большие нагрузки.
- Жесткий подвес с регулировкой , позволяет регулировать высоту подвеса преставлением фиксирующих скоб.
Конструкция потолков Армстронг
Потолки Армстронг представляют собой каркас из металлических реек в виде ячеек 60х60 см, на который уложены жесткие или мягкие плиты соответствующего размера.
Армстронг представляет собой каркас из металлических реек в виде ячеек, на который уложены плиты
Жесткие плиты могут быть выполнены из следующих материалов:
цельные или перфорированные металлические листы;
Плиты потолочные для подвесного потолка из тонколистовой стали 0,45мм с покрытием полиэстер
стекло и зеркало;
Стеклянные потолки
- пластик;
- деревянные панели.
Потолок Армстронг с зеркальными вставками
Мягкие плиты делают из минеральных или органических природных материалов. В последние годы в рамках борьбы за экологическую чистоту отделки минеральные плиты практически перестали использовать – они содержат минеральную вату, мелкие частицы которой плохо влияют на дыхательную систему.
Цвета плит потолка Армстронг
Потолочные плиты Армстронг из дерева
Конструкция потолка, а также используемые для него элементы каркаса показаны на иллюстрации.
Цены на потолок «Армстронг» из дерева
потолок «Армстронг» из дерева
Комплектация потолка Армстронг
- Потолочная плита размером 60х60 см.
- Поперечный Т-образный профиль, длина — 0,6 м.
- Несущий Т-образный профиль, длина – 3,7 м. Их располагают параллельно короткой стене помещения, при необходимости наращивают с помощью стандартных креплений или отпиливают излишки.
- Продольный Т-образный профиль, длина – 1,2 м. Крепится к несущему с шагом 0,6 м.
- Потолочный подвес с крючком (5а), и штангой (5б). Штангу подвеса крепят к потолку с помощью дюбелей или анкеров, крючок – к несущему профилю. За счет зажима (5) регулируют высоту подвеса, обеспечивая горизонтальность уровня каркаса.
- Стеновой L-образный профиль, длина — 3 м. Его крепят по периметру комнаты с помощью уровня.
- Анкер или дюбель для крепления подвеса в черновом потолке.
- Обрезанная потолочная плита для подгонки под размер комнаты.

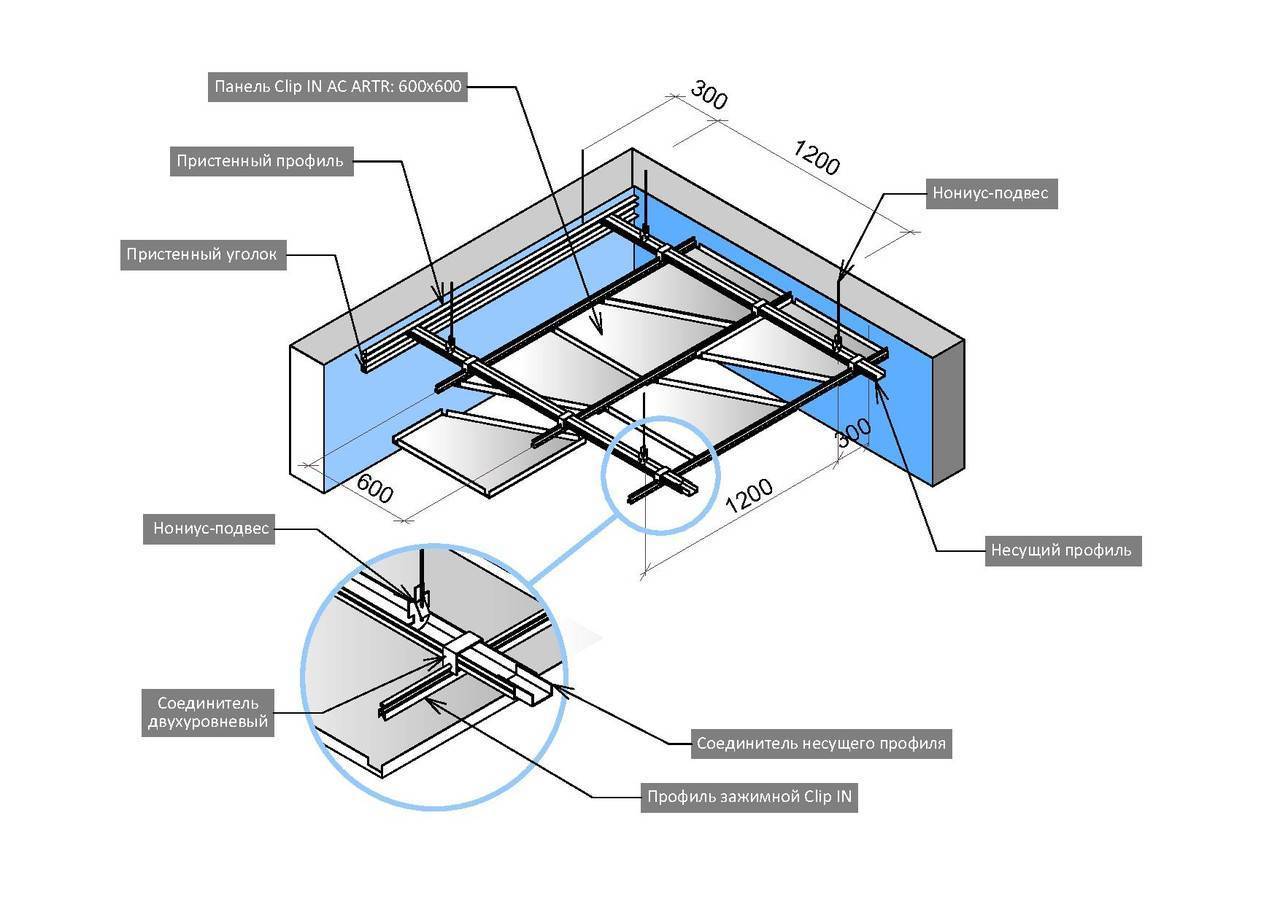

Элементы подвесной системы
Профиль для каркаса может быть металлическим, окрашенным порошковой краской, или металлопластиковым. Стандартная ширина полки – 15 или 24 мм, первую используют для легких конструкций из органических плит, вторую – для зеркальных, стеклянных и металлических потолков с большим количеством встроенных элементов. Для особо тяжелых конструкций используют также усиленные подвесы. Каркас монтируют с помощью стандартных креплений. Он требует минимальной подгонки и собирается как конструктор, легко и быстро.
Расчет материалов
Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.
Формула расчета площади прямоугольного потолка
- Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.
Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.
- Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.
Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.
- Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.
Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.
- Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.
Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.
Цены на каркас для потолка
каркас для потолка
Продольные и поперечные профили подвесной системы
- Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.
Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.
- Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.
Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.
Пример расчета площади потолка в помещении неправильной формы
Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.
Таблица 1. Расчет материала для потолка Армстронг.
| Габариты комнаты, м | Количество плит, шт. | Стеновой профиль, шт. | Несущий профиль, шт. | Продольный профиль, шт. | Поперечный профиль, шт. | Подвесы, шт. |
|---|---|---|---|---|---|---|
| 3х3 | 25 | 4 | 2 | 12 | 10 | 9 |
| 3х4 | 34 | 5 | 3 | 16 | 15 | 12 |
| 3х5 | 42 | 6 | 4 | 20 | 20 | 15 |
| 4х4 | 45 | 6 | 6 | 24 | 18 | 16 |
| 4х5 | 56 | 6 | 8 | 30 | 24 | 20 |
| 4х6 | 67 | 7 | 10 | 30 | 30 | 20 |
| 5х5 | 70 | 7 | 8 | 40 | 36 | 25 |
| 5х6 | 84 | 8 | 10 | 40 | 45 | 25 |
| 5х7 | 98 | 8 | 12 | 48 | 63 | 30 |
Пример расчета светильников для подвесного потолка Армстронг
После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.
Потолок Армстронг — технология монтажа
Разметка потолка
Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.
Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см. Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию
Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

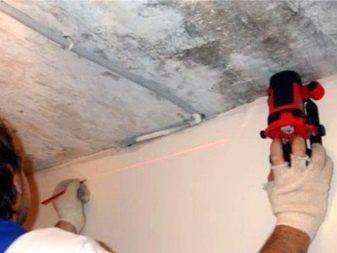

Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.
Монтаж боковых профилей
На данном этапе используется пристенные профили, которые еще иногда называют L-образными.
Монтаж потолка должен начинаться с крепления к стене L-образного профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.
Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.
Монтаж подвесов

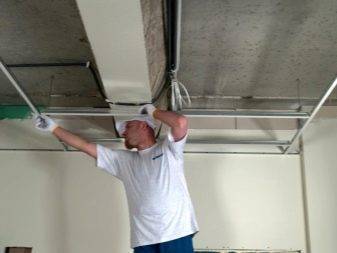

После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.
Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.
Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов
Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.
После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.
Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.
Монтаж несущих реек
Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.
Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.
На видео можно посмотреть инструкцию по сборке таких креплений:
https://youtube.com/watch?v=VHNlCJUq7qw%23t%3D49
Монтаж поперечных реек 1.2 м
Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.
Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее
Монтаж поперечных реек 0.6 м
Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.
Укладка потолочных плит
Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

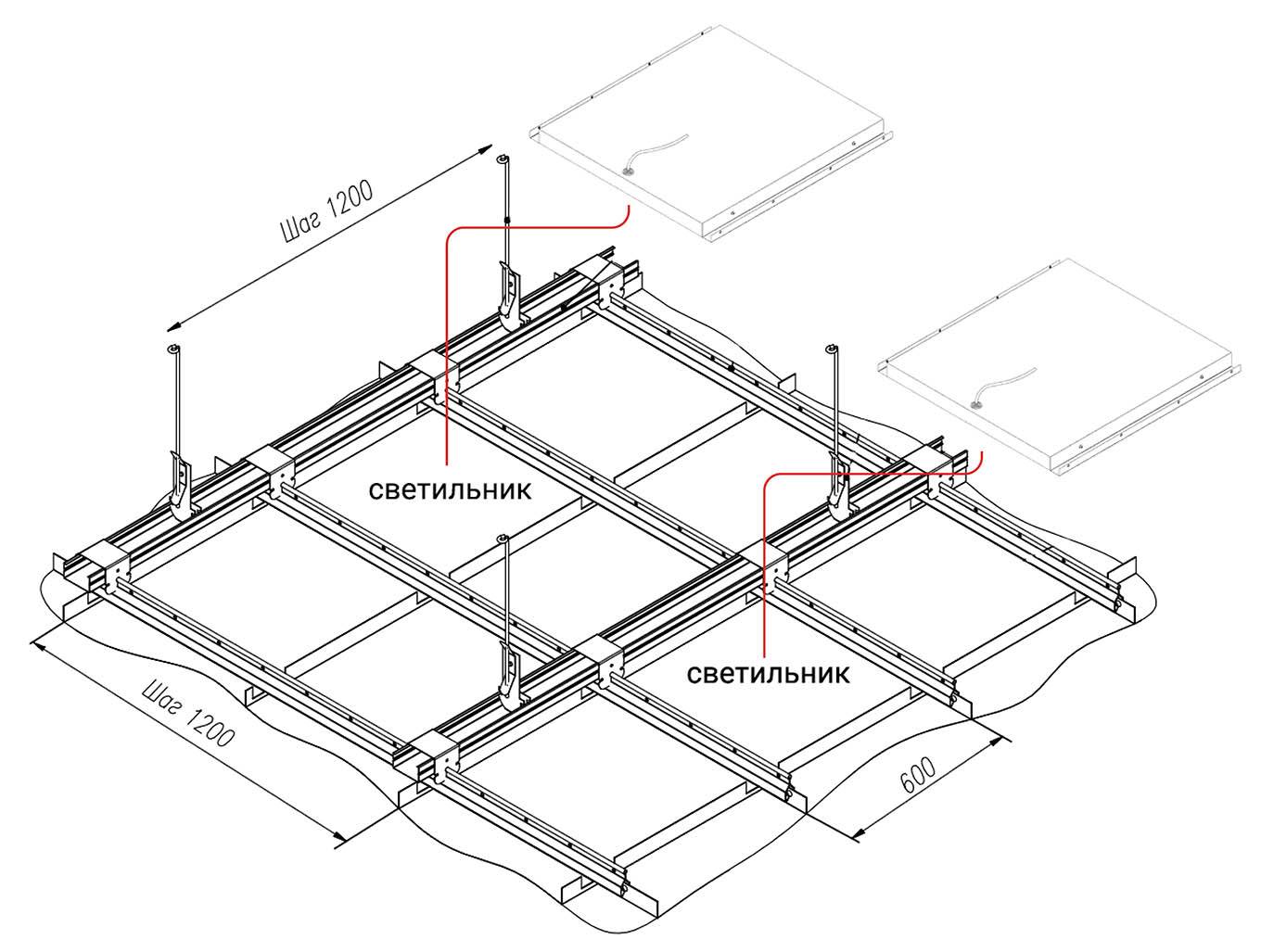

Монтаж светильников Армстронг
Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.
Их существует несколько видов.
Традиционные люминесцентные 4 лампы на 18 ватт
Светодиодные — экономные
Что нужно знать при выборе светильников:
Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.
Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.
Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.
В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.
Об установке светильников Армстронг можно посмотреть в следующем видео:
О том, из каких частей он состоит и как разбирается — здесь:
Сравнение различных видов светильников:
Видео монтажа подвесного потолка Армстронг своими руками
Установка и отделка своими руками
Монтаж любого потолка начинается с чертежа. Начертив на бумаге свой будущий «Армстронг», вы можете проводить разметку непосредственно на черновом потолке. В первую очередь, необходимо определиться с тем, на каком расстоянии от последнего будет располагаться ваша подвесная конструкция. На этот показатель влияет один главный фактор: наличие дополнительных элементов в составе фальш-потолка. Это могут быть лампы, вентиляторы, сплит-системы или даже просто провода, которые не получилось, не захотелось и не сложилось спрятать в стенах.
Приступаем к разметке потолка. При помощи уровня делаем отметки в углах комнаты на необходимой высоте. Затем эти отметки соединяются при помощи трассера или инфракрасного уровня ровными линиями. Профессионалы советуют также измерять расстояние от пола помещения до насечки. Таким образом, определяется самая низкая точка, на которую опустится потолок подвесного типа. Теперь имеется все, чтобы правильно собрать каркас «Армстронга».
Когда разметка готова, начинаем монтировать периметральный или угловой профиль. Главной особенностью этого процесса является крепление таким образом, чтобы образовалась полка. А верхний край профиля пришелся как раз на начерченную полосу. Необходимые крепления устанавливаются на расстоянии 40-50 см друг от друга. Все углы обрезаются под углом в 45 градусов.
Дальнейшая инструкция предполагает установить подвесы. Для этого нужно сделать отверстия перфоратором в старом потолке, в которые вставляются крепежные узлы. Расстояние между дюбель-крюками не должно превышать 1,2 м, а от каждой стены они должны отходить на 60 см. Также при этом следует учитывать и нагрузку на каркас потолка. Чем она больше, тем ближе должны быть друг к другу анкерные крюки, на которые сразу же нужно повесить подвесы. «Бабочкой» регулируем длину детали
Важно следить за тем, чтобы их концы находились на одном уровне с периметральным профилем
В примерной карте установки подвесов можно увидеть, на каком расстоянии и в каком количестве их следует размещать. Здесь зеленые крестики – основной крепежный узел, а бежевые – дополнительный, который устанавливается по необходимости.
Следующим этапом будет раскладка несущих профилей или направляющих, которые должны располагаться параллельно угловой рейки одной из сторон помещения. Многие профессионалы советуют собирать вначале ячейки для плит, но иногда технология сбора не позволяет этого делать. Теперь необходимо ровно прицепить направляющие к крючкам подвесов.
Поперечные профили необходимо крепить на несущие с шагом в 60 см, чтобы образовалась квадратная ячейка для будущего полотна. Можно их установить не идеально ровно, а под диагональ.
Когда сборка каркаса подвесной конструкции завершена, можно приступать непосредственно к монтажу плит. Правила сбора «Армстронга» заключаются в том, что полотно необходимо крепить, вставляя каждый лист в отведенную ячейку. Первыми кладутся плиты, которые несут определенный функционал: с встроенными светильниками, вентиляционные решетки и сплит-система. Затем продолжайте глухими квадратами из центра помещения, постепенно продвигаясь к краям.
Легкими движениями рук плиты вводятся в межпотолочное пространство и укладываются в ячейку. В случае недостаточной стыковки полотна с ячейкой нельзя надавливать на него сверху. Нужно аккуратно снизу подтолкнуть уголки квадрата.
Приступая к установке новых потолков, позаботьтесь о том, чтобы старые не были влажными, рыхлыми или неисправными. Ведь от состояния основы напрямую зависит долголетие и внешний вид подвесного потолка «Армстронг». Максимальной эффективности в процессе монтажа такой конструкции помогут добиться советы профессионалов, которые придутся впору не только во время установки, но также и в дальнейшей эксплуатации.
Общее понятие конструкции потолка
Правильное понятие потолков такой конструкции – плиточно-ячеистый, а название свое они получили по имени компании «Армстронг», которая первая начала производить подобные плиты для оформления потолков. С тех пор прошло 150 лет, и хотя некоторые моменты в изготовлении и установке потолков системы Армстронг несколько изменились, однако название осталось как имя нарицательное.
В конструкцию потолков такого типа входят следующие конструктивные элементы:
- каркас, к которому крепятся остальные составляющие потолков. Каркас выполнен из металлических профилей повышенной жесткости. Это дает возможность сохранять прочность потолочной системы;
- подвесы, укрепляющиеся к бетонному основанию потолков;
- минеральные плиты, которые представлены в продаже в большом разнообразии фасонов и расцветок. Именно плиты и являются непосредственным потолочным покрытием.
Монтаж потолка Армстронг проводится креплением плит к металлическому каркасу, который прочно фиксируется на подвесах на бетонном основании потолка. Масса квадратного метра плиты составляет порядка 2,5-8 кг, что создает достаточную нагрузку на каркасное основание. Потому монтаж необходимо осуществлять грамотно, с соблюдением требований безопасности.
Выполняется разрезание плит с помощью обычного малярного ножа. Однако в продаже предлагаются варианты, которые имеют особо высокую прочность. И здесь потребуется иной, более профессиональный инструмент.
Конструкция потолка Армстронг
Технология монтажа
Установка проходит довольно просто, с ней самостоятельно справится и непрофессионал. Рассмотрим поэтапно технологию монтажа потолков Армстронг с ячейками стандартного размера 600х600 мм.
Разметка
Первым делом с помощью лазерного нивелира определяют самую низкую точку потолка. От неё отмеряют расстояние до будущих плит (минимальный отступ 100 мм, рекомендуемый — 200-250 мм). На этом уровне ставят отметки в углах и с помощью малярного шнура соединяют их линией по периметру комнаты. Так получают место крепления пристенного молдинга и высоту установки несущего профиля.
Затем переходят к разметке потолочной поверхности. Методом пересечения диагоналей находят середину. От неё проводят перпендикуляры к стенам и размечают линии в соответствии со схемой.
Сборка каркаса
По периметру комнаты устанавливают пристенные молдинги. Крепёж подбирают в зависимости от материала стен. В углах профиль подрезают ножницами по металлу и стыкуют под углом 45 градусов. На прочность конструкции это не повлияет, так как пристенный уголок нагрузки не несёт.
После этого по линиям на потолке согласно схеме сборки устанавливают подвесы. Максимальный шаг — 1,2 м, а от стен отступают 0,6 м. К бетонному потолку подвесы крепят через анкерные болты или дюбеля, предварительно просверлив отверстия. Для деревянного берут саморезы.
После этого собирают несущую часть каркаса. Профили вешают на подвесы, вставляя крюк в отверстие на рейке. Собранный каркас должен располагаться в одной плоскости. Этого добиваются с помощью строительного уровня или натянутой через всю комнату верёвки. Высоту регулируют, изменяя длину подвеса.
Концы несущих реек упираются в пристенный молдинг. Если длины профиля не хватает, его наращивают, используя замок по краям. При необходимости рейки подрезают.
Затем с шагом 60 см устанавливают длинные поперечные профили, их укладывают поперёк несущих, вставляя замок в щель-крепление. После этого между ними крепят короткие рейки, которые образуют квадратные ячейки каркаса.
Монтаж светильников и вентиляции
Разводку электрики проводят до укладки плит. Светильник поднимают к потолку и подключают к сети. Затем аккуратно укладывают в ячейку.
Для вентиляции предварительно устанавливают сплит-систему (как правило, в незаметном углу). Решётку заводят в ячейку и крепят к корпусу блока.
Укладка плит
Панель заводят за профили, развернув по диагонали. Затем поворачивают и укладывают на направляющие. Если каркас смонтирован правильно, плита легко ложится, для установки не нужно прилагать усилий.
Крайние плиты часто приходится подрезать. Это делают строительным ножом по линейке. Режут только с лицевой стороны.
Потолок армстронг
Потолок типа армстронг представляет собой подвесной тип каркаса, который крепится к несущему перекрытию на регулируемых подвесах. Роль обшивки играют специальные плиты, изготовленные из различных материалов. Как легких минеральных, так и тяжелых металлических плит.
Расстояние между подвесами при монтировании потолка армстронг зависит от запланированного веса и качества профилей. Общепринятым стандартом является шаг 1000–1200 мм, но если перекрытие будет тяжелым, этот параметр уменьшают. Схема для крепления подвесного потолка армстронг. Расстояния между подвесами для крепления потолка армстронг При креплении регулируемых подвесов в потолках типа армстронг к несущему перекрытию, стоит внимательно подойти к выбору дюбелей. Они должны соответствовать материалу перекрытия и обеспечить надежность фиксации
Несмотря на то, какой каркас монтируется — потолочный или стеновой, важно внимательно подходить к выбору качества подвесов и их количества. Не стоит экономить на прочности, лучше перестраховаться лишним креплением, чем потом ликвидировать последствия
