Установить за батареей отражающий экран
Батарея распространяет тепло во всех направлениях, то есть греет и стену, выходящую на улицу. Направить все тепло в комнату поможет отражающий экран, прикрепленный к стене за батареей. Самый доступный вариант из фольгоизолона – вспененного синтетического материала (полиэтилена) с одной стороны оклеенного фольгой. Можно воспользоваться обычной фольгой для выпечки.
Из листового материала нужно вырезать экран шире и выше радиатора на 10-20 см, поместить его позади батареи фольгированной стороной в комнату. Чтобы закрепить экран подойдет любой клей, жидкие гвозди или двусторонний скотч.
Вспененный материал будет задерживать воздух, создавая тем самым дополнительную теплоизоляцию, а фольга – отражать тепло, направляя его в комнату.
Монтаж батареи отопления
Установку батареи лучше перепоручить технику из управляющей компании (она же потом проверит, как работает новый радиатор). Но если вы рассчитываете на себя, учитывайте ряд особенностей. Первая из них — принцип размещения теплоносителя. Именно от этого зависит качество работы агрегата. Оптимальное место для установки радиатора — под окном. Поднимаясь наверх, согретый воздух препятствует проникновению в жилище уличного холода.

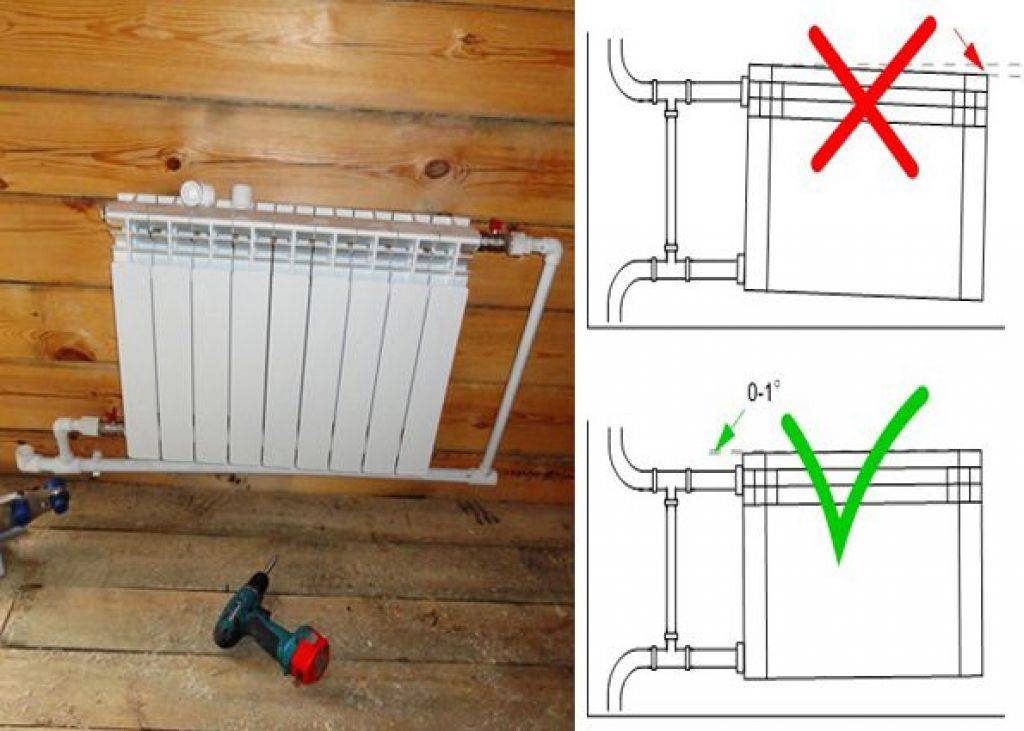

Важно! Радиатор ставят не прямо, а под небольшим углом. Это необходимо, чтобы внутри корпуса не копился воздух
Как разметить радиатор и установить краны
Удалив прежний радиатор, размечают место под новый агрегат и устанавливают кронштейны
Очень важно соблюсти расстояния, предписанные СНиП, вертикальность и горизонтальность. Принцип един для всех батарей, алюминиевых и чугунных
Фото 2. Процесс проверки правильности установки радиатора отопления при помощи строительного уровня.
При любом типе отопления монтаж агрегата начинают с крепления полнопроходных шаровых кранов. С их помощью при необходимости можно будет снять радиатор для прочистки или ремонта, не перекрывая стояк.
Батарея располагается на середине окна, допустимая погрешность — не более 200 мм.
Теперь обратите внимание на промежуток между полом и обогревателем. Максимально допустимый показатель — 12 см. Между верхним краем батареи и самой нижней точкой подоконника — как минимум пять сантиметров
Максимум столько же оставьте между стеной и радиатором
Между верхним краем батареи и самой нижней точкой подоконника — как минимум пять сантиметров. Максимум столько же оставьте между стеной и радиатором.

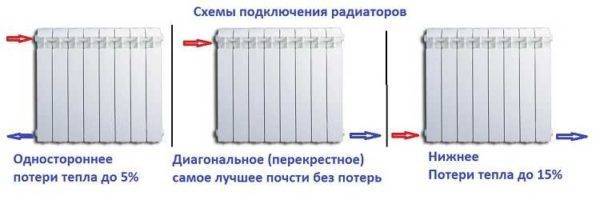

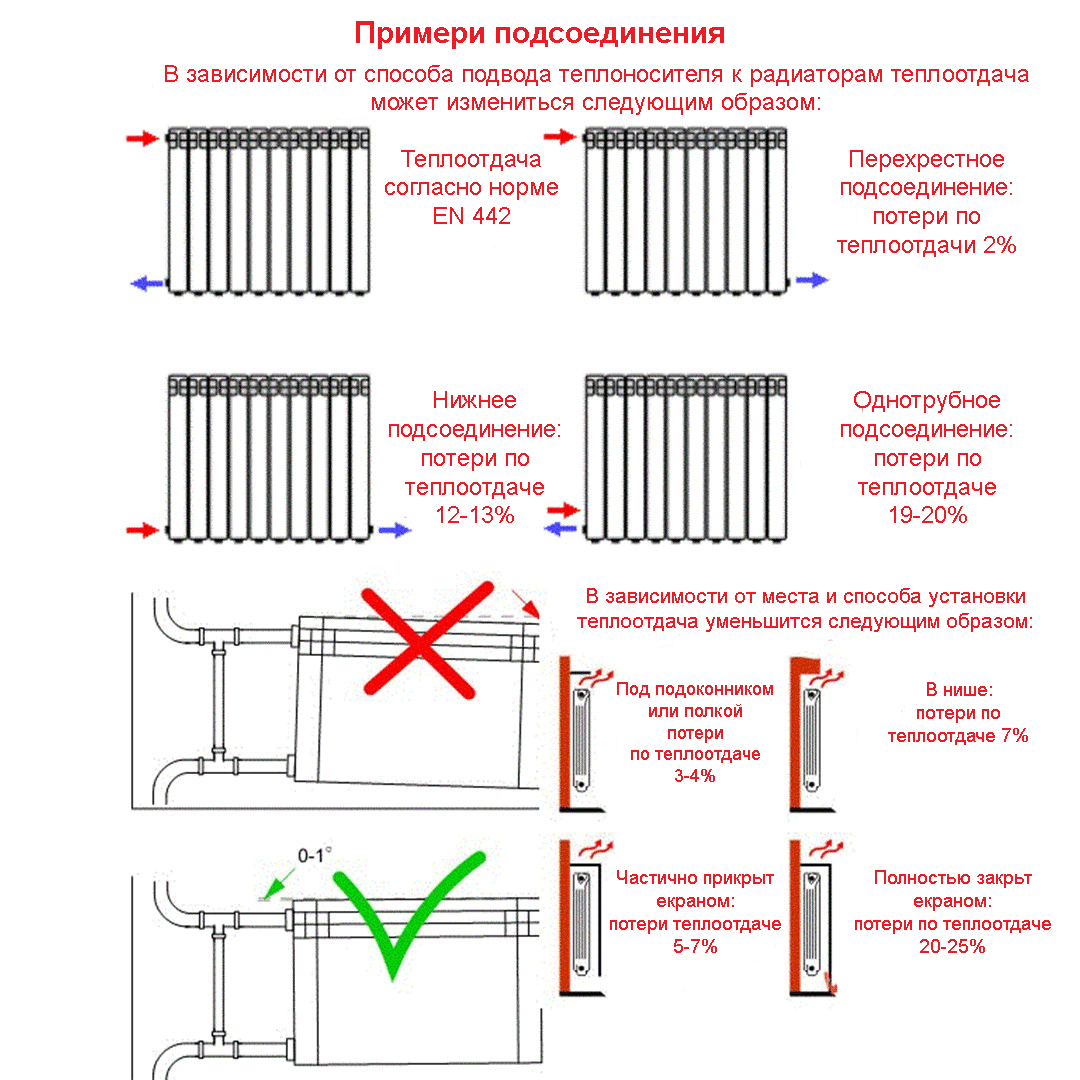

Схема подключения
Схема подключения радиатора зависит от того, где находятся входные и выходные отверстия батареи.
Всего таких схем три:
- однотрубная (до 20% теплопотерь);
- перекрестная (2%);
- нижняя (13%).
Наиболее часто встречается однотрубная схема. Нижняя встречается в основном в таунхаусах. Ее отличает простота установки радиатора и наиболее низкие теплопотери.
Чугунная и алюминиевая батареи устанавливаются по одному и тому же принципу. В деревянном доме или здании старой постройки лучше устанавливайте чугунный агрегат не на кронштейн, а на специальные ножки (часто они идут в комплекте с батареей, также их можно купить отдельно). Потребуются и дополнительные подпорки.
Справка. Помните, что вес чугунного обогревателя может составлять до центнера, воспользуйтесь помощью напарника.
Самостоятельное снятие радиаторов
Раскручивание резьбовых соединений на входе в радиатор
Перед тем как снять старое оборудование, следует продумать вопрос о целесообразности замены внутренней разводки. Трубы могут быть забиты известковым налетом и грязью, особенно на стыках и поворотах. Вместо них целесообразно установить современные полипропиленовые секции.
Снятие батарей выполняется в следующей последовательности.
- Раскручивание резьбовых соединений на входе в радиатор. Если стык не поддается, его можно разогреть горелкой. Если изделие подлежит утилизации, его просто срезают с трубы.
- Батарея аккуратно снимается с кронштейнов. Для облегчения дальнейшей транспортировки из нее нужно слить воду. Выбрасывать демонтированный элемент не стоит, так как его можно выгодно сдать на металлолом в железнодорожном пункте приема.
- Трубы срезаются на расстоянии 15-20 см от стояка. На концах делается резьба, к которой прикручиваются переходные фитинги для пластиковой разводки.
- Для улучшения теплоотдачи нагревателей в проем, где они будут висеть, крепится фольгированный пенофол. Предварительно основа очищается от мусора и грунтуется. Так будет обеспечено равномерное распределение потока нагретого воздуха по всему объему комнаты.

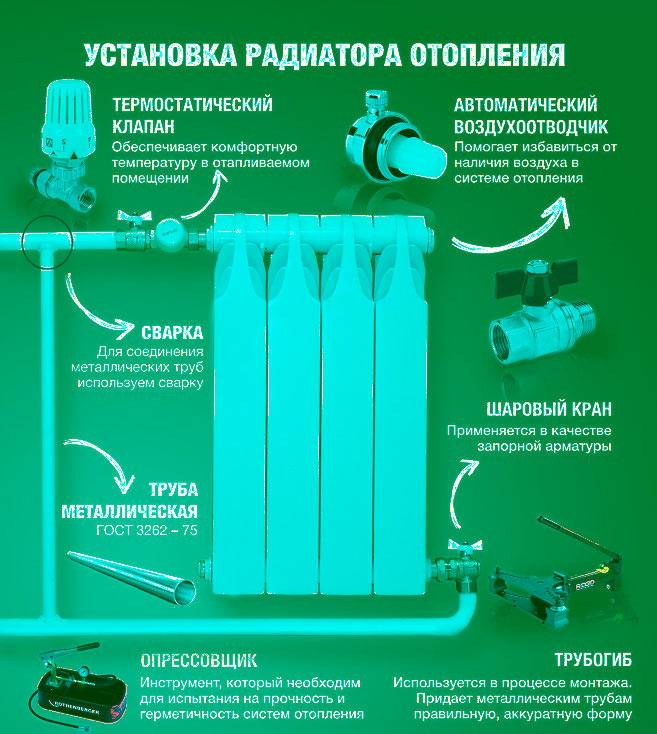

Последовательность установки радиатора
Описать последовательность монтажа всех видов радиаторов с использованием разных схем разводки просто невозможно, поэтому мы приведем пример установки секционных батарей из биметалла или алюминия.

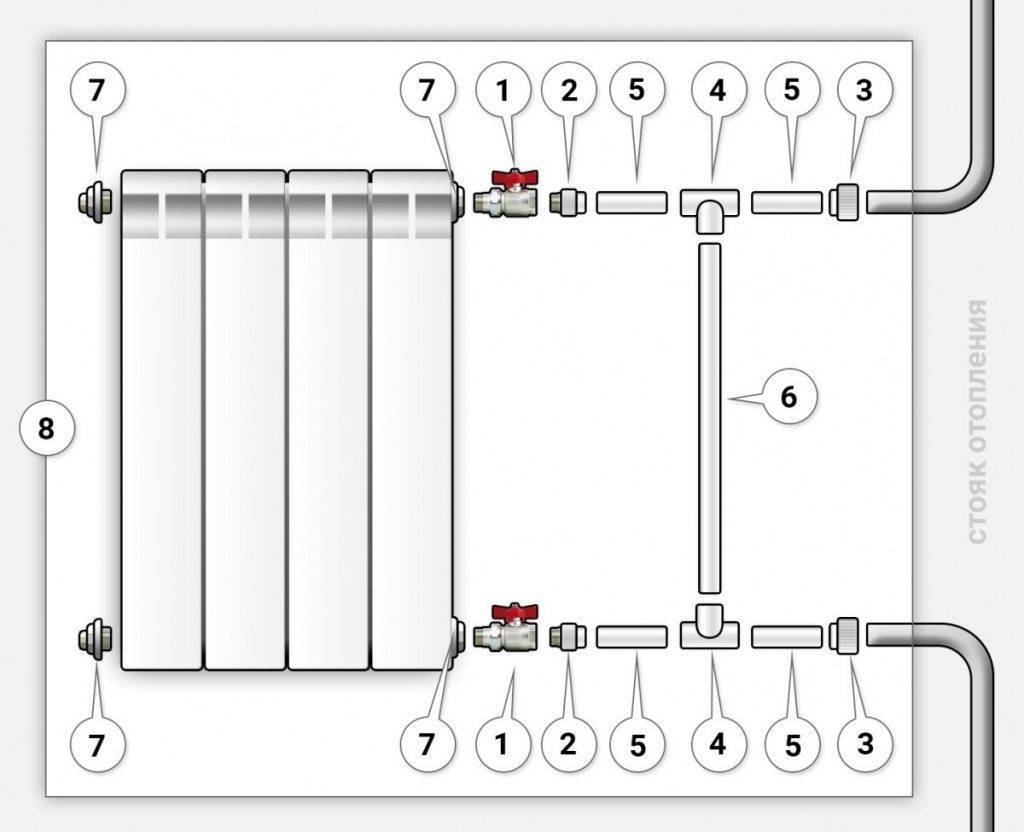

Инструменты и комплектующие
Кроме самых радиаторов понадобится докупить следующие комплектующие:
- переходники для перехода на правостороннюю резьбу;
- две заглушки с внешней резьбой (подбираются в зависимости от выбранного переходника);
- вместо одной заглушки можно установить кран Маевского;
- кронштейны для крепления радиатора к стене;
- два шаровых крана с муфтовым соединением (нужны для удобного отключения прибора от общего контура);
- металлические или полипропиленовые трубы.
Если прибор нуждается в точной настройке работы, то вместо шаровых кранов устанавливают терморегуляторы. Они бывают угловые и прямые. Выбор модели зависит от подводки труб. Вместо этого устройства можно приобрести полный термостатический комплект, который включает балансировочный вентиль, термоклапан и термостатическую головку.
Также для подключения отопительного прибора понадобятся инструменты и материалы: разводные и рожковые ключи, а также уплотнительная паста и пакля. Кроме них, подготовьте строительный уровень, перфоратор, рулетку, карандаш, угольник, дюбели и саморезы.
Установка и подключение радиатора к пропиленовой трубе
Теперь рассмотрим, как выполняется монтаж и подсоединение радиатора к полипропиленовой трубе. Для начала нужно выполнить обвязку радиатора.
Для этого придерживайтесь такой последовательности работ:
- В мультифлекс установите муфту, укомплектованную накидной гайкой.
- На стенах под окнами установите кронштейны для батареи. Для этого выполните разметку, высверлите отверстия и закрепите кронштейны на дюбелях и саморезах. Учтите, что прибор должен быть установлен строго горизонтально, поэтому в ходе работы используйте строительный уровень.
Теперь переходим к соединению кранов прибора. Для этого кран разбирают и вкручивают в радиатор отопления штуцер с накидной гайкой. При помощи подходящего ключа плотно затяните соединение. Для дальнейших работ понадобится пакля, набор ключей, резьбовая паста, нить для резьбы и уплотнители.
Последовательность работ по запаковке радиатора:
- с монтажного комплекта временно снимите уплотнители;
- пробку вкрутите в резьбовой патрубок коллектора;
- американки скручиваются с кранов, а штуцера с гайками запаковываются;
- пробка затягивается в гнезде коллектора.
Теперь навешиваем радиатор на кронштейны. На краны устанавливаются элементы для соединения с отопительным контуром. Затем выполняется стыковка трубной проводки.

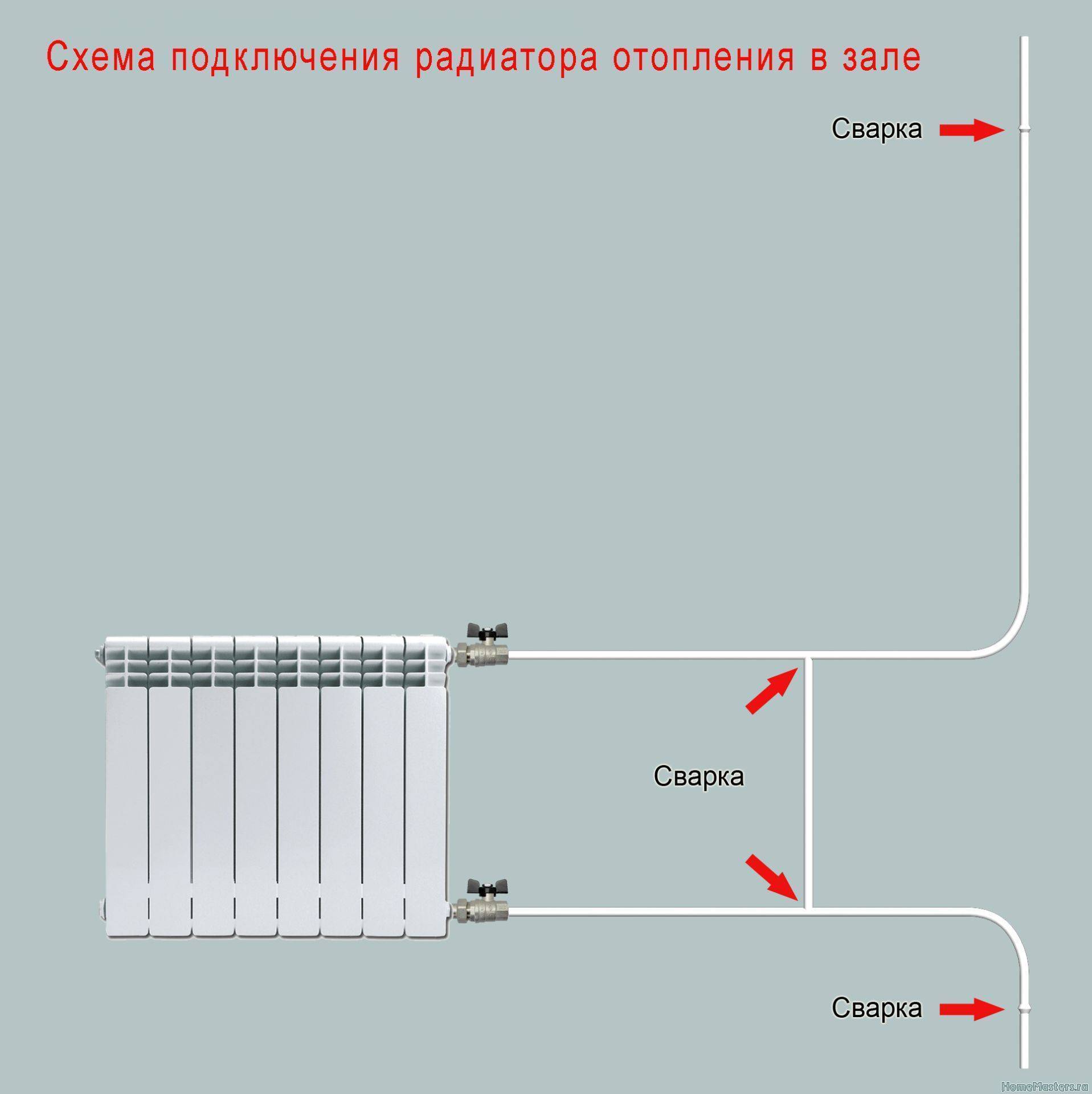

Установка и подключение радиатора к металлической трубе
Если выполняется монтаж радиатора отопления своими руками, то запаковка батареи, разметка и установка кронштейнов при подключении к металлической трубе выполняются аналогично. Разница в проводимых работах заключается только в материале используемых фитингов. Если при подключении к полипропиленовой трубе рекомендуется применять фитинги из полипропилена, то при монтаже на металлический трубопровод используют фитинги из аналогичного материала.
Самостоятельно установить и подключить батарею отопления сможет только человек, который ранее проводил подобные работы и обладает необходимыми знаниями. В противном случае лучше доверить установку квалифицированным специалистам.

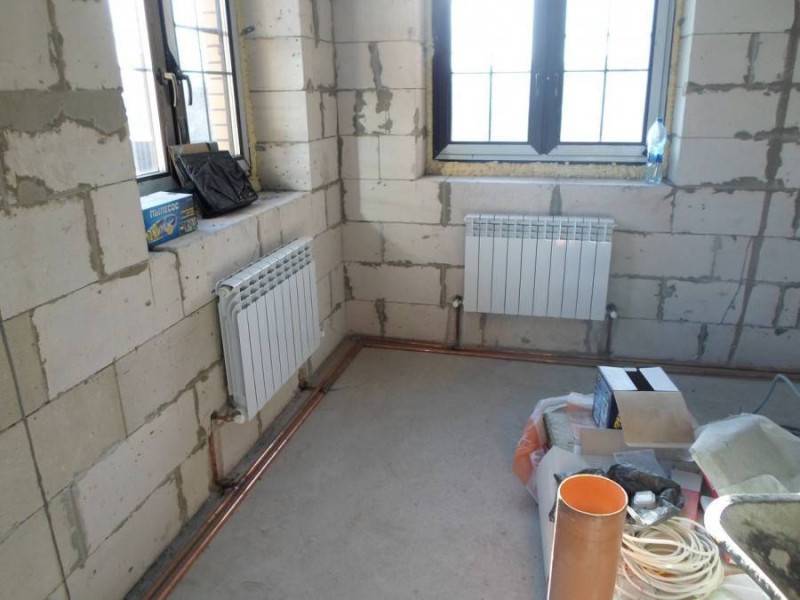

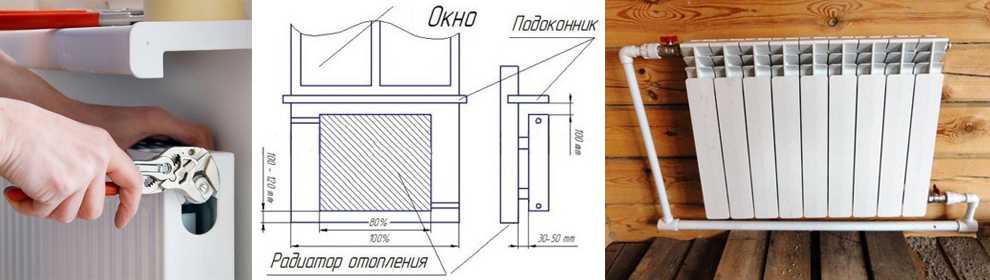

Порядок размещения
Известные модели отопительных приборов традиционно устанавливаются под окошком. Это делается с той целью, чтобы исходящий от них тёплый воздух отсекал холодные воздушные потоки. Чтобы не допустить запотевания стёкол окна – исходная ширина прибора выбирается не менее 70-75% того же размера для оконного проёма. Специалисты советуют:
- радиатор ставится точно посередине с отклонением не более 2 см;
- расстояние от нижнего среза до пола – 8-12 см;
- удаление до подоконника делается порядка 10-12 см;
- от задней кромки изделия до стены оставляется зазор 2-5 см.
При монтаже ориентируются на то, чтобы обеспечить свободный доступ к радиатору для его периодического осмотра и обслуживания. Смонтированные таким образом батареи удобны в помещениях с панорамными окнами и на верандах в частности, поскольку они создают защитную тепловую завесу.
К другим распространенным местам относят:
- Подоконные ниши.
- Протяжённые пространства между окнами.
- Закрытые стены угловых комнат.
- Санузлы, отдельные кладовые, а также ванные комнаты, перегородки которых совмещены с капитальной стеной.
Ниши под оконными проёмами – самое распространённое место расположения батарей. Компактные приборы типа «тёплого плинтуса» монтируются под балконной дверью или выходом на лоджию. Установка радиаторов в угловых и скрытых зонах позволяет снизить тепловые потери из-за сквозняков. Эти приборы также устанавливаются в подъездах и коридорах первых этажей многоэтажных зданий.
Подготовка
Установка батарей отопления – ответственный процесс. Несоблюдение основных принципов влечет за собой низкий уровень нагрева конструкции. Последствием может стать вынужденный ремонт в комнате или замена радиатора отопления во время зимы.
В первую очередь нужно определить, как устроена система отопления:
- однотрубная разводка предполагает последовательное подключение. Для замены радиаторов требуется полностью прекратить подачу горячей воды и слить её. Такой тип организации затрудняет замену чугунных батарей многоквартирного дома в холодное время года: все квартиры останутся без тепла на время монтажа.
- двухтрубная разводка – это параллельное подключение каждого радиатора к двум трубам: подающей и отводящей горячую воду. Это сложная для установки система имеет преимущество перед однотрубной: на стадии заложения системы можно установить терморегуляторы на радиаторы, чтобы контролировать температуру в каждой комнате.

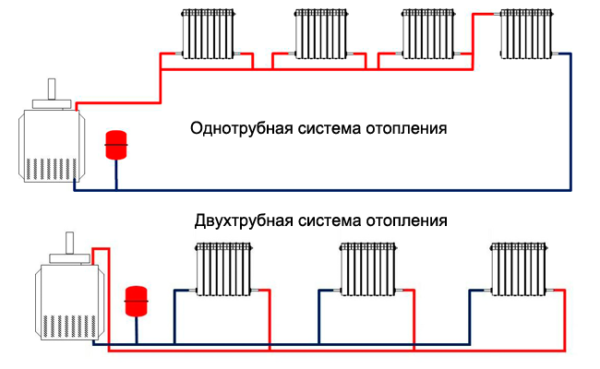

Однотрубная и двухтрубная разводка системы отопления.
Значение имеет и тип подсоединения батарей к системе отопления:
Подключение с одной стороны встречается чаще всего. Приводящая труба подсоединяется к верхней части радиатора, а труба отведения – к нижней, что обеспечивает оптимальный уровень нагрева. Если подача горячей воды осуществляется снизу, приводящая труба подсоединяется к нижнему патрубку. В результате теплоотдача снижается в среднем на 6%. Одностороннее подсоединение позволяет установить перемычку между приводящей и отводящей трубой – байпас. Такой переход в сочетании с вентилями, перекрывающими подачу воды в радиатор, позволяет регулировать количество тепла в помещении и производить монтаж трубы без отключения основной системы отопления.
Типы подсоединения батарей к системе отопления
- Нижнее используется, если трубы подачи и отведения системы уходят в пол. Они расположены вертикально и занимают минимум места, не портят общий вид помещения.
- Диагональное подключение чаще используется с большими радиаторами, состоящими из 12 и более секций. Труба подачи присоединяется к верхней части батареи с одной стороны, а отвода – к нижней части с другой. Подобный тип монтажа, в отличие от одностороннего, позволяет прогреваться дальним секциям радиатора.
Необходимо учесть, что вес чугунных батарей намного выше алюминиевых, которые легко можно монтировать одному. Для качественной установки чугунной конструкции нужно позвать на помощь несколько человек.
Также есть возможность обратиться к коммунальной службе, которая отвечает за обслуживание дома. Можно нанять специалистов, которые учтут все нюансы и понесут ответственность в случае аварийных последствий. В системе отопления отдельного жилого дома скачки давления и загрязненность циркулирующей воды довольно низкие, поэтому монтаж своими руками не доставит особых проблем.

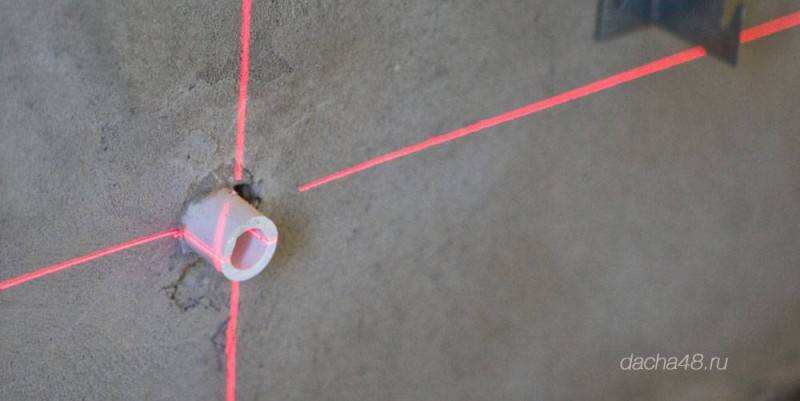

Разметка стен
Установка батарей в деревянном доме (впрочем, как и в любом другом) начинается с разметки стен, в соответствии с которой на следующих этапах работы будут монтироваться отопительные приборы. Если в доме устанавливается система с естественной циркуляцией теплоносителя, то трубопровод должен иметь постоянный наклон не менее 6 градусов по ходу тока воды. Несоблюдение этого правила обязательно приведет к появлению воздушных пробок, а в худшем случае – не позволит системе функционировать. Для систем с принудительной циркуляции это правило не имеет значения.
На стену нужно нанести разметку, по которой будут устанавливаться кронштейны для радиаторов. Устанавливать радиаторы вплотную к стене нельзя – расстояние между ними должно составлять около 5-10 см. От пола радиатор нужно удалить хотя бы на 10 см, а от подоконника – на 8 см. Разметка выполняется по уровню карандашом. При выполнении разметки нужно учитывать ширину секций радиаторов, чтобы установленные держатели находились строго между секциями.
За радиаторами желательно установить фольгированный материал, который будет выполнять функции отражателя тепла. При наличии зазора хотя бы в 3 см между этим материалом и радиатором удается существенно повысить эффективность радиатора и снизить тепловые потери.
Когда разметка завершена, в соответствии с ней высверливаются отверстия необходимых размеров. Дюбели забиваются молотком, после чего кронштейны крепятся при помощи саморезов. Чтобы упростить себе работу, можно приобрести специальные держатели для батарей, оснащенные резьбой, позволяющей вкручивать их прямо в дюбель.
Как правильно подключить батарею своими руками
Все способы подключения
Вне зависимости от вида подключения желательно установить на подводящую и отводящую трубу запорные краны.
Это позволит без проблем отключить и демонтировать радиатор в случае его поломки без остановки работы всей системы для слива теплоносителя.
Вместо запорного крана на подводящей трубе можно установить терморегулятор с ручным или автоматическим управлением, который позволит регулировать мощность прибора отопления путем изменения количества подачи в него нагретого теплоносителя.
Это обеспечит автоматическое поддержание нужного температурного режима в помещении.
Как работает беспроводной термостат читайте в этом материале .
По мнению многих специалистов, занимающихся монтажом систем отопления, терморегулятор лучше устанавливать не на подводящей, а на отводящей трубе.
Как показывает практика, это позволяет улучшить теплоотдачу обогревательного прибора и повысить эффективность регулировки его работы за счет ограничения оттока из радиатора остывшего теплоносителя.
Видео с примерами подключения
Для удаления из внутреннего пространства радиатора воздуха на один из его верхних патрубков устанавливается воздухоотводчик (кран Маевского). Воздухоотводчик увеличит эффективность теплоотдачи прибора.
Какое подключение лучше – резюме.
Для систем автономного отопления частных домов предпочтительнее будет использование боковой или нижней схемы соединения, так как это позволит сократить расходы на материалы, упростит монтаж и обеспечит лучший эстетичный вид при достаточно эффективной работе приборов отопления.
Расчет мощности отопительного прибора
Придерживайтесь следующего порядка расчета:
- Находим количество тепловой энергии, которое требуется для отопления комнаты с определенным объемом. При расчете по этому параметру делают поправки с учетом высоты и ориентации помещения, климатических особенностей, количества окон и дверей, утепления ограждающих конструкций.
- Далее полученное значение нужно откорректировать с учетом особенностей расположения отопительного прибора на стене и схемы врезки в магистраль.
- При установке секционного агрегата несложно подсчитать требуемое количество секций, зная теплоотдачу одной секции. Это параметр указывается в техпаспорте.
Установка радиаторов
Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:
- подготовить оборудование и материалы;
- рассчитать местоположение;
- установить кронштейны;
- повесить радиатор;
- произвести герметизацию или опайку мест стыка;
- проверить всю систему на работоспособность.
Приобретаем необходимые материалы и оборудование
Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.
Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.
Рассчитываем местоположение
Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:
- в 3-5 сантиметрах от стены;
- в 10 сантиметрах от пола;
- в 5-10 сантиметрах от подоконника.
Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.
Устанавливаем кронштейны
Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.
Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.
Устанавливаем радиатор
Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.
Подключение и сборка соединений

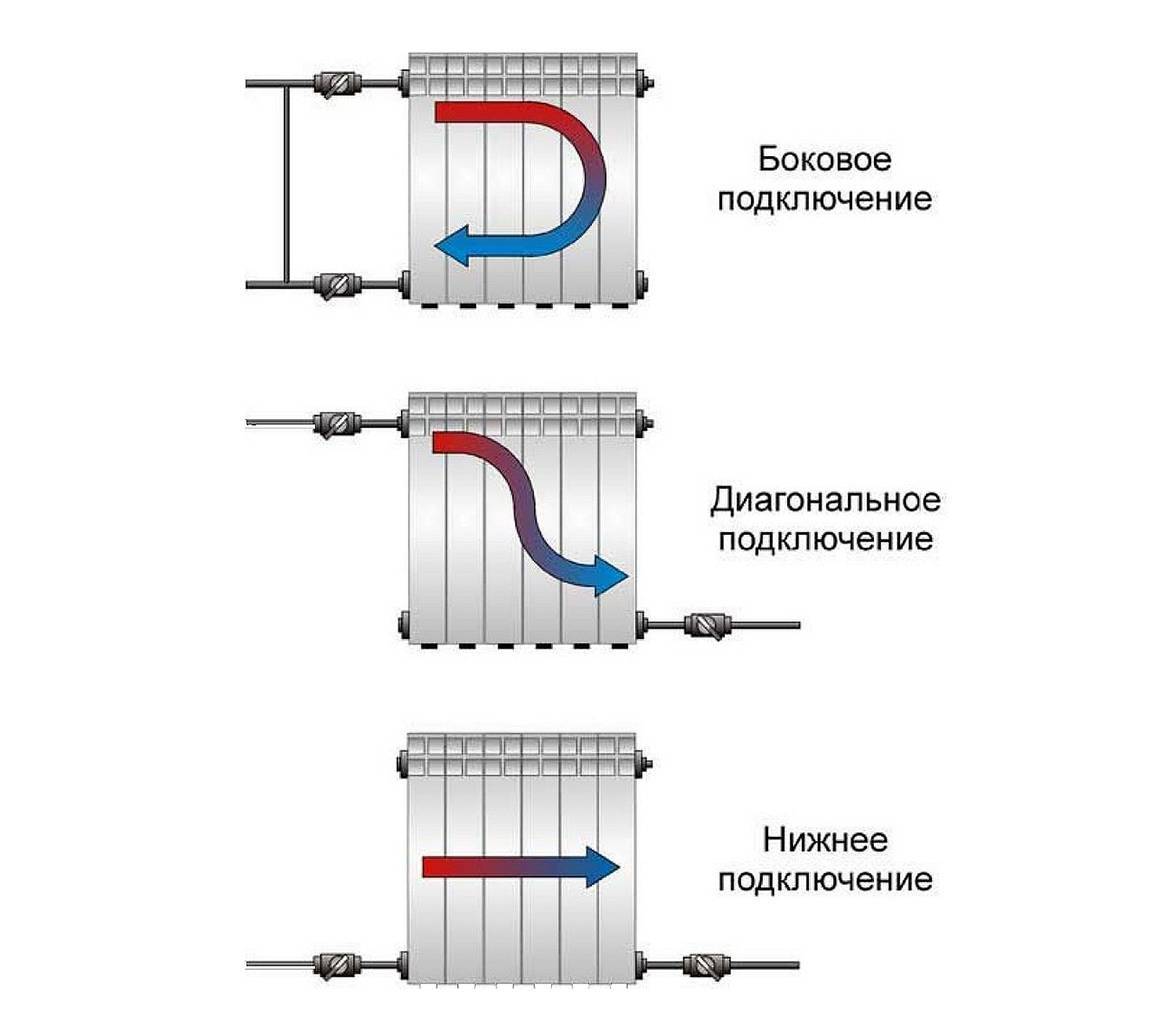

Существуют три различных схемы подключения радиаторов:
- боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
- диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
- нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.
Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.
В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.
Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.
Порядок замены батареи отопления
Двухтрубная схема
В этой схеме присутствует два контура — подача и обратка. По первому контуру теплоноситель поступает на радиаторы отопления (алюминиевые, биметаллические, чугунные или стальные), а по второму он отводится к котлу. Но что удивительно, теплоноситель равномерно распределяется по всем батареям, что и является огромным плюсом этой схемы подключения.
Немаловажный момент — с двухтрубным подключением появляется возможность регулировать температуру в каждом отдельном радиаторе путем открытия или закрытия прохода в него. Здесь устанавливается обычный отсекающий вентиль, который позволяет увеличивать или уменьшать объем теплоносителя в каждой батарее.
Присоединение стального радиатора к трубам из полипропилена
Для того чтобы правильно подсоединить радиатор отопления к системе, необходим комплект для установки радиаторов отопления. Он состоит из двух специальных прямых или угловых кранов. При помощи комплекта для монтажа можно полностью перекрывать подачу теплоносителя в радиатор, это позволяет отсоединить его при работающей системе.
Хуже не будет!
Скручиваем с переходной муфтой и измеряем расстояние до центра. Получилось 58 мм, это ровно то расстояние, которое указано в документации к радиатору. Взгляните выше PRADO Classic Тип 11.
Указано 47/58 — это расстояние от стены до центра. Первое число обозначает расстояние если крепежную планку прикрутить широкой полкой к стене, второе — узкой. Соответственно, чтобы батарея стояла правильно, необходимо, чтобы переходная муфта, фактически касалась стены.
Для этого отрезаем все лишнее, оставляем 10-11 мм
Отлично, отрезали, теперь хорошо бы установить все без отклонений по осям и углам. На авось пускать не хотелось поэтому поставил лазерный уровень. По нему четко можно установить кран.
Дальше все как по накатанной. Разумеется, если вы уже раньше пользовались паяльником для ППР труб.
Требуется ли сборка
Если радиаторы поставляются в собранном виде достаточно установить заглушки и кран Маевского. Большинство моделей имеет четыре отверстия, располагающихся по четырем углам корпуса. Их используют для подключения магистралей отопления. При этом может быть реализована любая схема.
До того как начнется монтаж системы, необходимо лишние отверстия закрыть, используя специальные заглушки или воздухоотводящие краны. В комплект поставки батарей входят переходники, которые необходимо вкрутить в коллекторы изделия. К этим переходникам в будущем следует подключить различные коммуникации.
Сборные модели
Сборку батарей стоит начать с укладывания изделия целиком или его секций на ровную поверхность. Лучше всего на пол. До этого этапа стоит определиться, какое количество секций будет установлено. Существуют нормы, позволяющие определить оптимальное количество.
Соединение секций осуществляется с помощью ниппелей, имеющих две внешних резьбы: правую и левую, а также выступ под ключ. Ниппели следует закрутить в два блока: вверху и внизу.
Собирая радиатор, следует обязательно использовать прокладки, поставляемые в комплекте с изделием.
Необходимо следить за тем, чтобы верхние грани секций были правильно расположены – в одной плоскости. Допуск составляет 3 мм.
Схемы подключения радиаторов
Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.

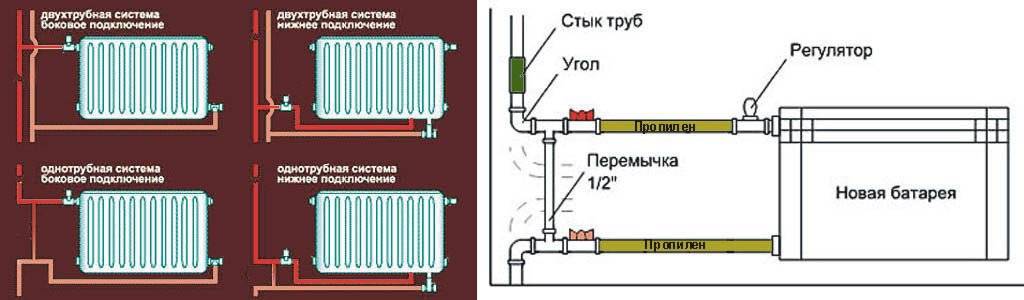

Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.
Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.
Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Вариант №3. Нижнее или седельное подключение
Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.
Седельное подключение радиаторов отопления
В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
Соединение между собой: как соединить две батареи?
Батареи можно соединить между собой тремя основными способами:
- Параллельно. Для этой схемы применяются две трубы. Радиаторы фиксируются с помощью верхнего и нижнего отводов.
- Последовательно. Схема подразумевает использование одной трубы.
- Сквозное соединение. Здесь теплоноситель перемещается через обогревательную систему, не задерживаясь в радиаторах.
Второй вариант соединения самый надёжный и не требует дополнительных финансовых затрат.
Подключение
Далее батарея фиксируется к отопительной системе. Последовательность процедуры:
- производится контроль отсутствия жидкости в системе, перекрытия установочных точек;
- присоединение секций друг к другу путём использования затяжки на фторопластовую уплотнительную ленту;
- при помощи сгонов произвести фиксацию батареи к трубопроводам;
- проведение опрессовки системы.
Виды разводки отопления
Наиболее распространенным способом является одностороннее подключение радиаторов отопления, поскольку именно он характеризуется наибольшей теплоотдачей. Труба, подводящая теплоноситель к батарее, присоединяется к верхнему патрубку, отводящая – к нижнему. Если подключить наоборот (то есть если подача горячей воды будет осуществляться снизу), вы потеряете до 7% мощности.
- Нижнее. Используется, когда трубы должны быть смонтированы под плинтусом или прямо в полу. Оба патрубка находятся внизу и направлены по вертикали в пол.
- Диагональное. Труба, используемая для подачи теплоносителя, подсоединяется к верхнему патрубку с одной стороны батареи, для выведения обратки труба подключается к нижнему патрубку с противоположной стороны. Используется такой вид чаще всего для многосекционных радиаторов.
- Последовательное. Движение теплоносителя происходит под действием давления в системе отопления. Обязательно следует установить кран Маевского для стравливания лишнего воздуха. В случае аварийной ситуации или ради ремонта отопительную систему, собранную по такому типу, нужно полностью отключать.
- Параллельное. Подача теплоносителя и его отвод производятся через встроенный в систему отопления теплопровод. На входе и выходе устанавливаются краны. Такую систему можно ремонтировать или менять ее части без ее отключения. Однако есть и недостаток: при низком давлении радиаторы прогреваются недостаточно.
Подготовка радиаторов к установке
Перед началом установки радиаторов отопления в частном доме необходимо провести их подготовку
Важно убедиться, что все радиаторы находятся в исправном состоянии и готовы к работе
Далее следует очистить радиаторы отопления от грязи и налета. С помощью щетки или пылесоса удалите пыль и паутину с поверхности радиатора. Затем протрите его влажной тряпкой или губкой, используя мягкое моющее средство
Особое внимание уделите очистке между ребрами радиатора, где может накопиться много грязи
После очистки радиаторов проведите их испытание на герметичность. Закройте все отверстия на радиаторе и заливной клапан, затем подключите его к давлению воды. Если радиатор не протекает, значит, он герметичен и готов к установке. Если же обнаружатся протечки, необходимо устранить их или заменить радиатор.
Основные правила выбора радиаторов
Для естественной циркуляции предусмотрены конструкции с малым гидравлическим сопротивлением:
Чугунные радиаторы. Современные модели имеют красивый внешний вид и минимальный вес. Они отлично держат тепло и обладают высокой прочностью.
Алюминиевые литые конструкции. Они представляют собой широкие коллекторы. Такие установки быстро нагреваются и длительное время сохраняют тепло.
Стальные трубчатые обогревательные установки. Такие радиаторы имеют стильный внешний вид и достаточно высокую цену.
Перед тем как осуществить выбор, необходимо учитывать соответствие размеров:
- расстояние от пола до обогревателя не должно превышать 13 см;
- от подоконника оно составляет 10-11 см;
- между радиатором и стеной должно быть расстояние от 4 до 5 см.
Нарушение одного из пунктов станет основной причиной сокращения теплоотдачи отопительной установки
При выборе моделей важно учитывать размер конструкции
Чем больше установка, тем выше становится теплоотдача батареи. Эти параметры действуют лишь в том случае, если были соблюдены основные правила замены радиатора.
