Почему моргает светодиодная лампа во включенном и выключенном состоянии

Каким образом можно предотвратить в данной ситуации моргание светодиодного источника освещения?

Предупредить моргание светодиодной лампы можно при помощи выпрямительного моста для диодов, конденсатора повышенной вместительности.

Также стоит знать, что даже самое высококачественное осветительное оборудование с использованием диодов будет мерцать в момент перепадов сетевого напряжения. Эффектное напряжение в электросети 310 В (220 В – номинальное). Довольно часто, в особенности вечером, когда сеть значительно перегружена множеством бытовых электроприборов, возможно проседание напряжения до 180 В. Это, соответственно, влечет за собой мерцание световых источников.

Причины мерцания брендовых приборов освещения

При низком сетевом напряжении, даже если световой источник оборудован конденсатором достаточной вместимости, возможно проявление моргания, так как в результате уменьшения амплитуды конденсатор подзаряжаться успевать не будет. Подобные скачки напряжения происходят периодически, но если причиняют дискомфорт, можно дополнительно задействовать стабилизатор напряжения.

Если неполадки полностью исправлены, но светодиодные элементы продолжают мерцать при включении светотехнического оборудования, стоит проверить качество контактных соединений на выключателе, патроне. Возможно, контакты окислились.

Довольно редко происходит моргание не всего источника, а только нескольких светодиодных элементов. По какой причине мерцает отдельный светодиод светодиодной потолочной лампы во включенном состоянии, когда соседние работают нормально? Это может происходить в том случае, если в процессе сборки матрицы были использованы разнотипные кристаллы с отличным номиналом питания. Бороться с такой проблемой, к сожалению, бесполезно, и, скорее всего, некоторые светодиодные элементы очень быстро выйдут из строя.

Важно понимать! Моргание осветительных приборов на светодиодах с небольшой частотой, которое можно определить визуально, обнаруживается мгновенно. Достаточно только определить, по какой причине это происходит

Причины мигания света в квартире

Определить, почему моргает свет в квартире, не так просто, как кажется. Ведь одна незначительная поломка может привести к серьезной аварии. Выделяют такие основные причины мигания света в квартире:

  • Неисправная лампа.
  • Неисправная розетка.
  • Неисправный осветительный прибор (лампа, плафон и т. д.).
  • Проблемы в распределительной коробке.
  • Авария на подстанции.
  • Неисправности во вводном щитке либо фидере.
  • Поломка в щитке (вылетел предохранитель, пробка).
  • Износ электрических кабелей.
  • Износ контактов проводки.
  • При падении напряжения вследствие применения сварочных аппаратов.

Нестабильная подача света, возникающая вследствие неправильного распределения электроэнергии в трансформаторе, возникает по следующим причинам и вызывает моргание света в квартире:

  • В случае аварии на подстанции.
  • В случае обнаружения неисправностей самого трансформатора.
  • При существенной посадке напряжения вследствие работы мощных приборов, требующих большой силы тока (например, сварочный аппарат).

Мигания света из-за использования мощного оборудования

Как правило, стационарные провода, которые монтируют для электроснабжения многоквартирных домов, не рассчитаны на использование таких мощных приборов, как сварочные аппараты. За счет работы сварочного оборудования происходит большой спад напряжения. Поэтому если кто-либо из жильцов занимается сварочными работами, может произойти перепад напряжения и как следствие мигание света. Существуют следующие методы разрешения этой проблемы:

  • Установка специализированного трехфазного трансформатора, предназначенного для питания мощных электроинструментов, снижающих напряжение.
  • Замена стационарного сварочного аппарата на инверторный. Последний отличается практичностью и не вызывает сетевых перегрузок.
  • Установка в помещении стабилизаторов напряжения. Они регулируют подачу тока при колебаниях напряжения. Стабилизаторы напряжения выступают в роли эффективного предохранителя бытовых приборов от скачков электричества.

Мигание света по причине старой проводки

Строения, которые эксплуатируются более 20 лет, могут частично рушиться и давать усадку. Немногие из владельцев таких домов заботятся о замене электропроводки. Поэтому со временем износ кабелей может привести к перегоранию контактов и прекращению подачи электричества.

Особенно часто встречаются ситуации, когда старая проводка приходит в негодность после подключения большого количества современных электроприборов. Перегрев электрических кабелей может также привести к морганию света. Что делать, если мигает свет в квартире именно по этой причине?

Важно! Перегрев электрических проводов очень опасен. Перегорание проводов вследствие перегрева очень часто является причиной пожаров

Для предотвращения перегрева следует применить один из вариантов решения:

  • Обратиться в ответственную инстанцию для детальной инспекции всех имеющихся электроустановок.
  • При обнаружении неполадок представители энергосети обязаны заменить неисправные аппараты защиты и кабеля.
  • Самостоятельная замена проводки осуществляется только по установленным правилам техники безопасности.

Важно! В случаях когда замена проводов требует специализированных знаний и навыков следует обратиться к специалистам. Неправильная работа с электричеством слишком опасна для здоровья человека

Изношенные контакты

Довольно частым явлением при использовании большого количества осветительных приборов является износ контактов. Для того чтобы определить, где именно образовалась поломка, необходимо проинспектировать все помещения и имеющиеся осветительные приборы. Причины мигания могут быть следующими:

  • При включении слышится треск во включателе — это значит что во включателе либо проводке изношены контакты. Для решения этой проблемы проверяются и чистятся контакты.
  • При выключенном свете наблюдается моргание лампы, причины могут быть две: в помещении одновременно используются лампы разных видов (энергосберегающая и обычная), во включателе встроена светодиодная подсветка. В первом случае для предотвращения мигания нужно установить все лампы одного вида, во втором убирается подсветка.
  • Моргание лампы дневного света означает, что необходимо заменить лампу либо сам патрон.

Однако если вы так и не поняли, почему мигает свет в квартире, возможно проблема лежит гораздо глубже и связана с перепадами напряжения в сети.

Почему светодиодная лампа может создавать нестабильное освещение: краткое объяснение физических процессов

Свечение светильника создается светодиодами за счет протекания через их полупроводниковый переход тока только постоянно направленного в одну сторону.

При смене полярности света не будет, что хорошо видно на приложенном графике протекания синусоиды.

Современная светодиодная лампа состоит из какого-то определенного количества светодиодов, подключенных последовательными и параллельными цепочками. По ним протекает постоянный ток от источника напряжения, называемого драйвером питания или просто блоком.

Сила свечения каждого полупроводникового перехода определяется величиной тока, проходящего через него. С увеличением силы тока световой поток возрастает по кривой реальной характеристики, а с уменьшением снижается.

На свечении сильно сказывается величина нагрева полупроводникового перехода. Поэтому применение качественных радиаторов охлаждения, принудительный обдув и даже естественная система вентиляции улучшают световые характеристики.

Помещение же светодиодного источника внутрь не вентилируемого пространства подвесного либо натяжного потолка или в другое подобное место ухудшает освещение и снижает ресурс работы самых качественных светодиодов.

Для дальнейшего анализа принципов работы светодиодного освещения нам важно учитывать еще один научный факт: даже очень незначительное изменение прямого падения напряжения на полупроводниковом переходе ведет к большим колебаниям протекающего тока

Это значит, что стабильности величине тока необходимо уделять повышенное внимание. Но, производители светодиодных ламп в этом вопросе идут двумя путями, создавая:

  1. сложные и дорогостоящие модули, обеспечивающие устойчивую стабилизацию тока даже при значительных колебаниях входного напряжения;
  2. самые простые блоки, которые за счет резистивно-емкостного делителя значительно снижают амплитуду входной синусоиды 220 до нескольких вольт, а затем пропускают ее через диодный мост. После него получается пульсирующий сигнал, который затем сглаживается выравнивающим электролитическим конденсатором.

Конечно, есть еще и промежуточные варианты, но останавливаться на них сейчас нет смысла: у нас другая задача.

Простой драйвер ASD JCDR 5.5W GU5.3 выглядит следующим образом.

Его электрическая схема приведена ниже. Ни о какой стабилизации тока здесь не думали.

6006

Даже вопрос стабилизации напряжения в нем не решен: нет ни одного даже простейшего стабилитрона. Схема работы построена на том принципе, что входные 220 вольт не должны меняться, а в нашей действительности это неосуществимо.

Драйвер тока светодиодной лампы среднего качества уже содержит в своем составе фильтр помех, микросхему, работающую по принципам учета обратной связи выходного сигнала, трансформаторные высокочастотные преобразователи, разделяющие каналы передачи информации.

Разнообразными моделями производители предоставляют довольно широкий ассортимент своей светодиодной продукции разной ценовой категории для массового покупателя.

Задача потребителя: выбрать для себя такой светильник, который лучше подойдет под конкретные условия эксплуатации по стоимости и цене. Каждый человек должен руководствоваться в этом вопросе только личными интересами.

Как убрать мерцание бюджетной светодиодные лампы своими руками: 3 схемы

Выше по тексту я пытался сосредоточить ваше внимание на том, что не стоит приобретать дешевые led светильники. Но, если они уже куплены, то можно попытаться улучшить их работу

Способ №1. Увеличение емкости выравнивающего конденсатора

Простой блок питания светодиодной лампы после делителя напряжения или входного трансформатора выпрямляет переменный сигнал электролитическим конденсатором С, сглаживающим пульсации.

Уменьшить их влияние на качество выровненного сигнала позволяет увеличение его емкости. Для этого допустимо параллельно обмоткам C подключить дополнительный конденсатор C1.

Второй вариант — заменить конденсатор C другим, более высокой емкости. Здесь действует принцип: чем больше, тем лучше. Но, без фанатизма. Дело в том, что все это электронное хозяйство размещается в цоколе лампы, а габариты там ограничены.

Можно, конечно, попытаться вывести дополнительный конденсатор наружу проводами, как отдельный модуль. Но, насколько удобно будет такое исполнение при эксплуатации?

Показал это решение на схеме пунктирными линиями и выделил добавляемые элементы сиреневым цветом.

Здесь же указал место для подключения дополнительного резистора R1.

Способ №2. Ограничение тока через светодиоды токогасящим резистором

Подключение добавочного сопротивления R1 в последовательную цепочку со светодиодами снижает потребляемую мощность, ток нагрузки и уменьшает их свечение, а заодно и пульсации.

Вполне достаточно снизить ток через цепочку HL1-HLn процентов на 25-30. Потребуется выполнить замер падения напряжения мультиметром на ней в реальной схеме и последующий расчет.

Зная напряжение и сопротивление R=1 кОм, по закону Ома рассчитывается ток, протекающий через все светодиоды. В принципе, его тоже можно измерить, или воспользоваться онлайн калькулятором.

Далее просто уменьшаем величину тока примерно на четверть и рассчитываем общее сопротивление. Из него вычитаем величину резистора R и получаем номинал R1.

Не забываем подобрать его по допустимой мощности. Иначе он может перегреваться и нарушать температурный режим всей лед конструкции либо вообще сгореть.

Оба способа использования дополнительного конденсатора и резистора кардинально не устраняют мигание led лампы, но значительно его ограничивают. Такие доработанные светильники можно устанавливать в подсобных помещениях, где они будут работать вполне надежно.

Варианты технической реализации этих двух методов показывает в своем видеоролике владелец Master Bobrov. Большую пользу вам может принести также ознакомление с комментариями, расположенными под видео.

Способ №3. Подключение самодельных фильтров

Считаю этот метод более эффективным, чем разобранные выше. Принцип его работы я уже объяснял раньше, рассматривая схемы импульсных блоков питания.

Подключение дросселей и конденсаторов должно гасить в/ч помехи, которые идут из сети на блок питания светодиодной лампы. Для простейших драйверов этого вполне достаточно.

Такой фильтр можно собрать отдельным модулем и включить непосредственно перед светильником. Его не обязательно встраивать в цоколь лампочки. Он не создаст проблем с оформлением малогабаритной конструкции.

Фильтр делается в диэлектрическом корпусе, монтируется в любом месте квартиры, но лучше — перед патроном.

Вот в принципе и все объяснение, почему мигают светодиодные лампы во включенном состоянии. Теперь кратко коснусь похожего вопроса, когда напряжение отключено коммутационным аппаратом.

Причина мерцания энергосберегающих ламп при выключенном свете

Дело в том, что большинство хозяев, максимально создавая удобство и комфорт для проживания в своем жилище, стараются устанавливать выключатели со светодиодной подсветкой, которые очень удобны в ночное время суток. Но в тоже время это и является основной причиной феномена моргания лампы после выключения света.

В отличие от обычных выключателей, которые при выключенном режиме разрывают электрическую цепь, в выключателе со световым индикатором постоянно присутствует незначительное питание, не создающую нагрузку на общую сеть.

Это же незначительное питание, которое проходит через подсветку выключателя, и является подзарядкой для фильтрующего конденсатора в энергосберегающей лампе. Накопив достаточное количество питания, он старается запустить лампу, но в итоге энергия хватает только на короткую вспышку света. После чего конденсатор вновь разражается, и этот процесс повторяется.

У многих может, возникнут вопрос, моргает энергосберегающая лампа после выключения, не опасно ли это? Такая вероятность существует. Так как ресурс такого изделия рассчитан на определенное количество запусков, и со временем при частом запуске этот запас может быстро выработаться и раньше гарантированного срока выйти из строя. Для организма человека также вероятен риск, если учесть что свет мигает в жилых комнатах, происходит усталость зрения, вследствие чего снижается мозговая активность и трудоспособность организма в целом. Чаще всего этому подвержены дети. По стандарту коэффициент мерцания света не должен превысить 20%.

Здесь также можно упомянуть и о светодиодной ленте, по принципу он аналогичен работе лампы, на входе блока питания предусматривается такой же диодный выпрямитель и конденсатор, что после выключения света она переходит в тлеющий режим, и время от времени моргает.

Уважающие себя изготовители информируют потребителей, указывают на упаковке данного изделия информацию надлежащего характера «не используется с клавишными выключателями с подсветкой, фотоэлементами, регуляторами яркости, диммерами, таймерами и др.».

Почему моргает энергосберегающая лампа после выключения и как устранить видео

В редких случаях бывают и исключения когда выключатель в комнате без светодиодного индикатора, но свет все равно мигает. Причиной этому может послужить изделия из низкого качества. Обычно качественные световые приборы, стоят не дешево, но наш менталитет привык практический экономить на всем, что нередко приходиться покупать китайскую продукцию сомнительного качества, без гарантии на брак и срока службы.

В данном случае самое простое и быстрое решение проблемы, это отключить подсветку в выключателе от питания путем перекусывания одного провода, который питает подсветку после выключения.

Откусываем светодиод в выключателе видео

Но иногда встречаются такие ситуации, где хозяева не желают отказываться от таких удобных выключателей, одной из причин может послужить даже то, что они являются как неотъемлемой частью декора. Как быть и что делать в такой ситуации?

Как удачный способ решения в данной ситуации, это к энергосберегающей лампе параллельно вмонтировать дополнительное сопротивление (резистор) мощностью 2 Вт и сопротивлением 50 кОм.

На рабочую схему светодиодных ламп данное сопротивление никак не повлияет, но при выключенном выключателе с рабочей подсветкой, то питание, которое подается для подзарядки пусковому конденсатору, будет потребляться встроенным резистором.

В целях безопасности, встраиваемое сопротивление следует изолировать терма усадочной трубкой. Само подключение резистора можно произвести в распределительной коробке (весь процесс можно просмотреть на видео), в плафоне или же у патрона лампы.

Мигает выключенная энергосберегающая лампа, как устранить проблему видео

И в заключение хотелось бы сказать, если моргает экономка после выключения света, не поленитесь, исправьте этот недостаток, так вы сможете уберечь ее от преждевременного выхода из строя. У вас в доме установлены выключатели с подсветкой, и вы в скором времени планируете приобрести энергосберегающие лампы? наш совет перед покупкой обязательно поинтересуйтесь у продавца, есть ли у них лампы, которые не мигают при выключенном свете. Учтите, что небольшая переплата, может сэкономить вам кучу времени и нервов на разбирательство и устранения данной причины.

Что делать, если мигает лампа при выключенном свете?

Старая лампочка

Решить проблему с выключателем можно несколькими способами:

  • энергосберегающая лампа меняется на обычную;
  • удалить подсветку в выключателе, но для этого понадобится вызвать мастера, чтобы он разорвал цепь питания в приборе;
  • поставить обычный выключатель.

Неправильный монтаж конструкции и некачественная продукция – это вторая по значимости причина, почему лампочка мигает. Происходит это из-за разрыва выключателем нулевой фазы, а не той, которая нужна. Если человек разбирается в электропроводке, тогда он может самостоятельно решить проблему. Но лучше вызвать электрика, чтобы не случилось замыкание. Мастер должен поменять нулевую фазу на нужную, что и устранит моргание.

Для электрика нужно, чтобы был обеспечен свободный доступ к электрическому щитку и проводке. Но прежде, чем лезть в щиток или выключатель, стоит просто поменять одну лампу на другую. Моргание светодиода часто вызывается тем, что лампа поломалась, неисправна или является некачественной. Чтобы этого избежать, рекомендуется покупать источники освещения в специализированных магазинах, где продается сертифицированная продукция. Не следует приобретать продукцию неизвестной фирмы. Если требования к лампе не будут отвечать стандартам, тогда и будут возникать проблемы с тем, что светодиоды при выключенном свете время от времени моргают.

Покупая лампочки светодиодного или люминесцентного типа, стоит обратить внимание на такие факторы, как:

  1. Фирму-производителя. Отказаться нужно от дешевых китайских подделок.
  2. Целостность пачки, в которой находится лампа.
  3. Проверить светодиод в магазине, чтобы убедиться в исправности продукции и в ее качестве.

Дизайнеры и специалисты по освещению рекомендуют для жилых комнат выбирать лампы энергосберегающего типа, которые дают теплый свет. А вот для нежилых помещений лучше всего подойдут светодиоды, дающие холодный свет. На рынке очень ценятся за качество и работу такие лампы, как компактные люминесцентные.

В любом случае та или иная причина, вызывающая моргание светодиода, должна быть решена профессионалами. Часто электрики советуют, лампу какой фирмы нужно выбрать, чтобы устранить проблемы в доме. Некоторые люди, сталкивающиеся с морганием лампочек, рекомендуют почитать в интернете, что делать в подобных ситуациях. Но не все советы, которые есть в сети, отличаются эффективностью и являются безопасными для неспециалистов по электрической технике.

Причины мигания при выключенном свете

Чтобы ответить на вопрос: «Почему моргает светодиодная лампочка при выключенном свете?» для начала нужно определить причину этого явления. Их несколько. Рассмотрим каждую из этих причин более детально.

Неисправность и проблемы проводки

Если лампа моргает после выключения с определенной периодичностью, то сначала нужно узнать, куда приходит фазовый провод из распределительной коробки: на контакт выключателя или на светодиодный светильник? Если фазовый провод приходится на один из контактов выключателя, то эта правильная схема подключения. Иначе электронная схема запуска будет находиться под потенциалом, и убрать мигание светодиодной лампы не получится независимо от любых дальнейших действий. В общем, этот шаг должен стать первым на пути к решению поставленной задачи.

Отличить фазовый провод от нулевого легко с помощью индикаторной отвертки.

Если первый этап пройден, но лампа мигает как и прежде, то причиной этому может быть наведенное напряжение или, говоря простым языком, наводки в сети. Появление потенциала на отключенном проводе возможно в случае, когда параллельно с ним проложен другой силовой провод. Серьёзно задуматься о замене электропроводки стоит тогда, когда светодиодным светильником управляет простой выключатель без подсветки. Если же используется выключатель с подсветкой, то сначала стоит ознакомиться с более простыми вариантами решения проблемы.

Наличие выключателя с подсветкой

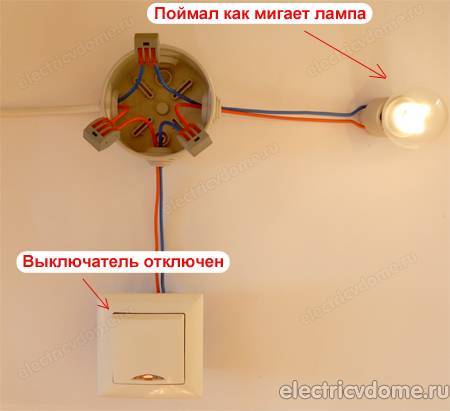

Замена лампочки накаливания на светодиодную лампу в люстре, которая подключена к выключателю с подсветкой, может преподнести неприятный сюрприз в виде кратковременных вспышек малой мощности. Почему мигает светодиодная лампа? Дело в том, что в выключенном состоянии через индикатор (неонку или светодиод) проходит микроток, достаточный для его свечения. Цепь протекания тока замыкается через источник питания лампочки, невольно заряжая конденсатор. Набрав достаточную ёмкость, этот конденсатор пытается зажечь светодиоды, но его заряда хватает только на одну вспышку. Так происходит циклически.

Данная проблема касается всех ламп с электронным блоком управления: светодиодных и люминесцентных. Так как убрать надоедливое мерцание и остаться с подсветкой в выключателе?

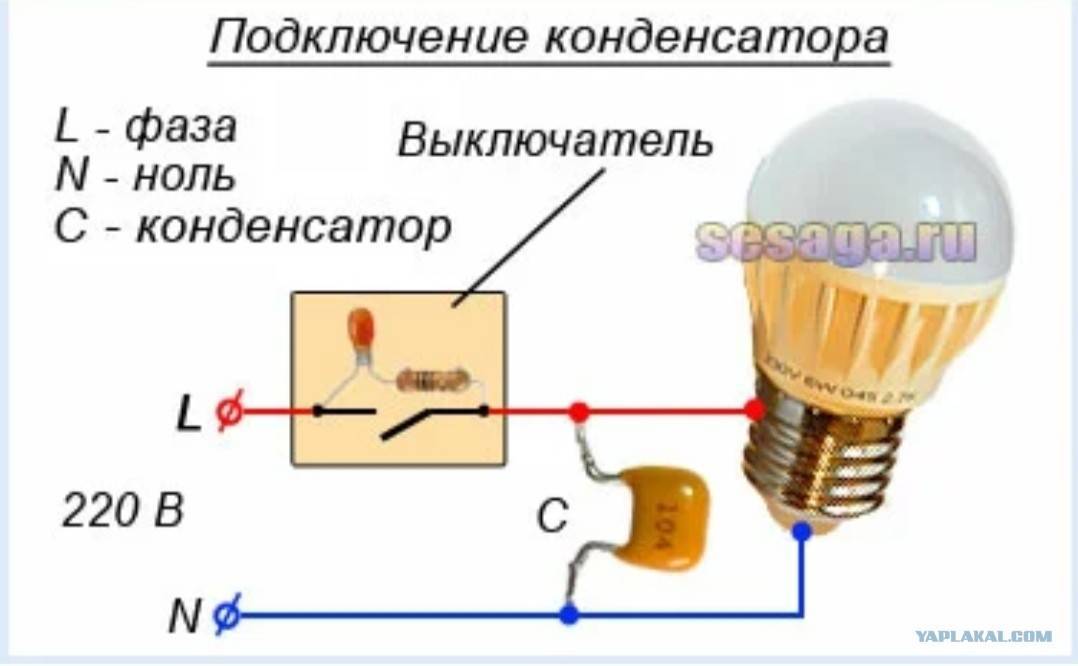

Убрать мерцание светодиодных ламп можно с помощью резистора или конденсатора, который подсоединяют параллельно с лампой. Для удобства радиоэлемент располагают либо с тыльной стороны выключателя, либо внутри патрона. В первом случае потребуется неполярный конденсатор ёмкостью от 0,1 до 1 мкФ, способный выдерживать 630В. Лучше установить металлопленочный конденсатор с надписью сбоку 104–630V или 105–630V. Преимущества емкостного элемента: не потребляет активную мощность, не греется, компенсирует сетевые помехи, идущие от других электронных приборов. Во втором случае придётся подобрать резистор мощностью 0,5–1 Вт с сопротивлением 1 МОм

Он примерно в три раза меньше конденсатора, что важно при ограниченном пространстве. Розничная цена такого резистора не превышает трёх рублей

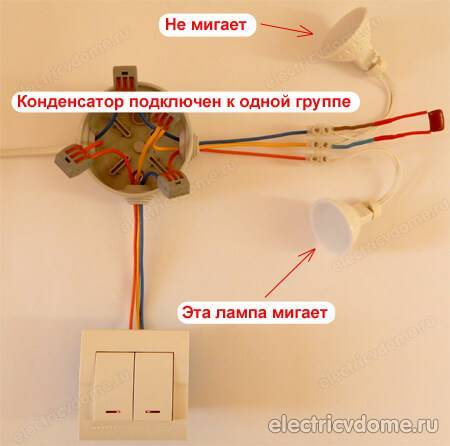

В случае с двухклавишным выключателем потребуется два конденсатора или два резистора на каждую группу ламп отдельно.

Помните! Резистор и конденсатор в данной схеме включения – пожароопасные элементы. При их монтаже необходимо предусмотреть дополнительные меры безопасности: исключить касание с проводами и корпусом электроарматуры, заизолировать термоусадочной трубкой.

Если в люстре предусмотрено несколько параллельно соединенных патронов, то проблема мерцания при выключенном выключателе можно решить без дополнительных электронных элементов. Для этого в соседний плафон достаточно вкрутить лампу накаливания любой мощности. Она возьмёт на себя роль шунтирующего резистора.

Некачественные светодиодные лампы

Учитывая небольшие доходы большинства граждан России и стран СНГ, покупка дешёвых китайских led-лампочек – это нормальное явление. Отсюда и появляются подобные неисправности. В их блоке питания впаян конденсатор ёмкостью около 4,7 мкФ, который заряжается через диодный мост и провоцирует мигание. Стоит заменить её аналогом более высокого качества со встроенным драйвером и светодиодная лампа при выключенном свете перестанет реагировать на свечение подсветки выключателя.

Отключение подсветки в выключателе

Напоследок несколько слов о самом простом способе избавиться от раздражающего подмигивания. Для этого нужно демонтировать отключенный выключатель, добраться до его электрических контактов и удалить подсветку. Это радикальное, но простое решение, позволит избавиться от мигания лампочки при выключенном свете.

Из чего состоит светодиодная лампочка

Светодиодная лампочка называется LED. Она состоит из светоизлучающего диода — по сути, полупроводника. При прохождении сквозь него электрического тока, создается оптическое излучение.

Рассмотрим конструкцию самого простого и маломощного светодиода, ниже 1 Вт:

  • полупроводниковый кристалл;
  • печатная плата;
  • контактный провод;
  • контакт.

Мощные светодиоды имеют куда более сложную конструкцию. Помимо перечисленных элементов, сюда входят: держатель кристалла, линза, тепло отводящий радиатор и т. д. Если установить светодиодную группу из 20–30 штук, то освещение будет очень мощным, а потребление тока низким.

Ремонт светодиодной лампы. Подробная инструкция

Ремонт своими руками > Освещение > Ремонт светодиодной лампы. Подробная инструкция

Привет! У вас перестала светится светодиодная лампа? Тогда это статья для вас. Ведь многие думают, что ремонт светодиодной лампы трудно выполнить самостоятельно и часто выбрасывают их. И зря! Ведь стоимость светодиодных ламп на сегодняшний момент относительно простых ламп накаливания достаточно высока.

Из практики же ремонта отремонтировать осветительные приборы на основе светодиодов можно легко, не обладая глубокими знаниями электроники. При этом сделав ремонт светодиодной лампы своими руками вы сможете немало сэкономить денег из своего семейного бюджета.

Устройство светодиодной лампы

Простая светодиодная лампа небольшой мощности состоит из корпуса, цоколя, матового рассеивателя света, блока светодиодов LED, драйвера электропитания(в дешевых маломощных светодиодных лампах применяется простой бестрансформаторный выпрямитель).

Принцип работы светодиодной лампы

Рассмотрим принцип работы светодиодной лампы на примере недорогой китайской. Для этого посмотрите на схему ниже

Схема светодиодной лампы 220В

Напряжение сети 220 вольт подается на схему мостового выпрямителя на диодах через токоограничивающий конденсатор С1 и резистор R2. На выходе получаем постоянное напряжение, которое подается на блок светодиодов HL1 через токоограничивающий резистор R4. При этом светодиоды начинают светится. Конденсатор C2 предназначен для сглаживания пульсаций выпрямленного напряжения. Резистор R1 предназначен для разрядки конденсатора C1 при отключении питания светодиодной лампы от сети.

Как отремонтировать светодиодную люстру или светильник своими руками

Если люстра или светильник перестали светится, то в первую очередь рекомендую начать проверку наличия питающего напряжения, подаваемого на светильник. Если при включении люстры выключателем на нем напряжение отсутствует, то необходимо тщательно проверить электропроводку. Если напряжение присутствует на контактах патрона, куда заворачивается светодиодная лампа, то причина в лампе.

Ремонт светодиодной лампы своими руками

Как я рассказывал выше, светодиодная лампа состоит из схемы электропитания и самих светодиодов. Необходимо вначале аккуратно разобрать светодиодную лампу и внимательно осмотреть блок питания(выпрямитель) на наличие внешних повреждений(прогаров деталей, перегорание дорожек печатной платы). Если такового визуально не обнаруживается, то переходим к проверке элементов при помощи цифрового мультиметра. Часто причиной неисправности является неисправный токоограничивающий конденсатор С1 емкостью 1 мкФ напряжением 400 вольт. Его без выпаивания из схемы не проверишь. Лучше всего заменить его заведомо исправным.

Проверка диодов выпрямителя осуществляется при помощи мультиметра. Переводим его в режим измерения диодов и прозваниваем

При исправности конденсатора и диодов обратите внимание на состояние токоограничивающих резисторов R2 и R4. Они внешне могут казаться не поврежденными, но при прозвонке могут иметь обрыв

Проверка светодиодов лампы

Лампа может иметь в зависимости от ее мощности от нескольких светодиодов до нескольких десятков.

Иногда при осмотре платы со светодиодами сразу видно прогар некоторых. Такие светодиоды подлежат обязательной замене. Другие светодиоды также необходимо прозвонить мультиметром или же подать на них напряжение от внешнего источника величиной в 2,5-3 вольта через омическое сопротивление 100-200 Ом. Если они загораются, то они исправны. Светодиоды можно использовать от старой светодиодной ленты. От вас требуется умение работать паяльником.

Почему моргают светодиодные лампы

Причиной является применение производителем лампы некачественного токоограничивающего конденсатора С1. Замените его другим, с номинальным рабочим напряжением не менее 400 вольт. На напряжение 250 вольт ставить не рекомендую, так как он быстро выйдет из строя и вся схема попросту задымит. У меня лампа после замены конденсатора весело светит! ))

Удачи вам в ремонте светодиодных ламп и светильников на их основе!

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

Читать также: Как сделать деревянный ящик для инструментов

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример
Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50?70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм?, длиной 10?15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4?5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240?260°С.

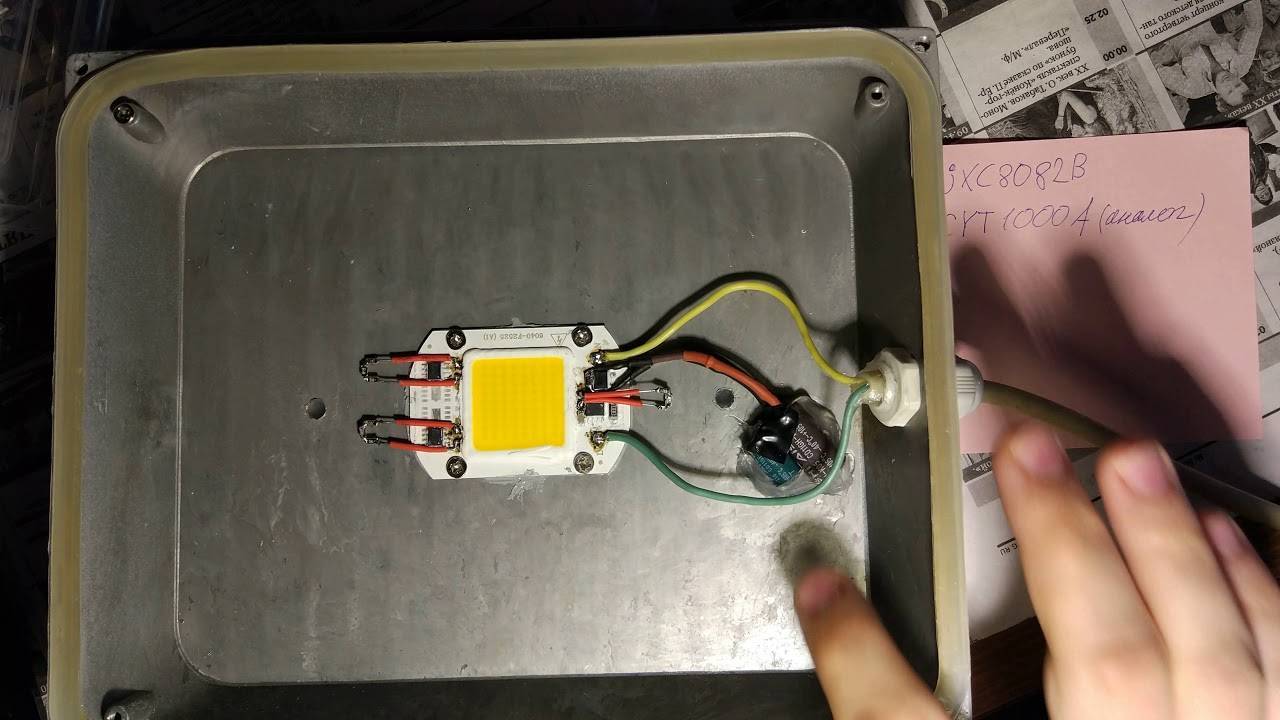

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2?3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
