Укладка электрического теплого пола на стяжку
Укладка матов теплого пола на стяжку проходит в пять этапов:
- сначала подготавливается основание;
- затем укладывается слой теплоизоляционного материала;
- поверх него укладываются маты;
- ставится терморегулятор;
- монтируется плитка.
Первым делом надо убрать старое напольное покрытие. Если под ним располагается ровное основание, достаточно очистить его от загрязнений и зашпаклевать трещины и другие углубления.
Электрический пол на стяжку
Но в большинстве случае лучше выровнять основу для укладки теплого пола, выполнив бетонную стяжку. Тщательная подготовка основания — залог долгой службы системы. Если оно будет неровным, постоянные воздействия, которые будут вызывать деформацию матов, могут вывести их из строя.
После этого надо уложить теплоизоляционный материал. При этом нужно сделать отступы от стен в размере 5 см, от отопительных и бытовых приборов — 10 см. С нижней стороны пенофола располагается самоклеящийся слой, поэтому его нужно просто уложить и заклеить стыки между листами материала специальным отражающим скотчем.
Перед тем, как укладывать маты, нужно определить, где будет находиться терморегулятор. Он должен располагаться таким образом, чтобы к нему всегда был обеспечен быстрый и удобный доступ. Укладка матов теплого пола не вызывает больших трудностей.
Стяжка под теплый пол

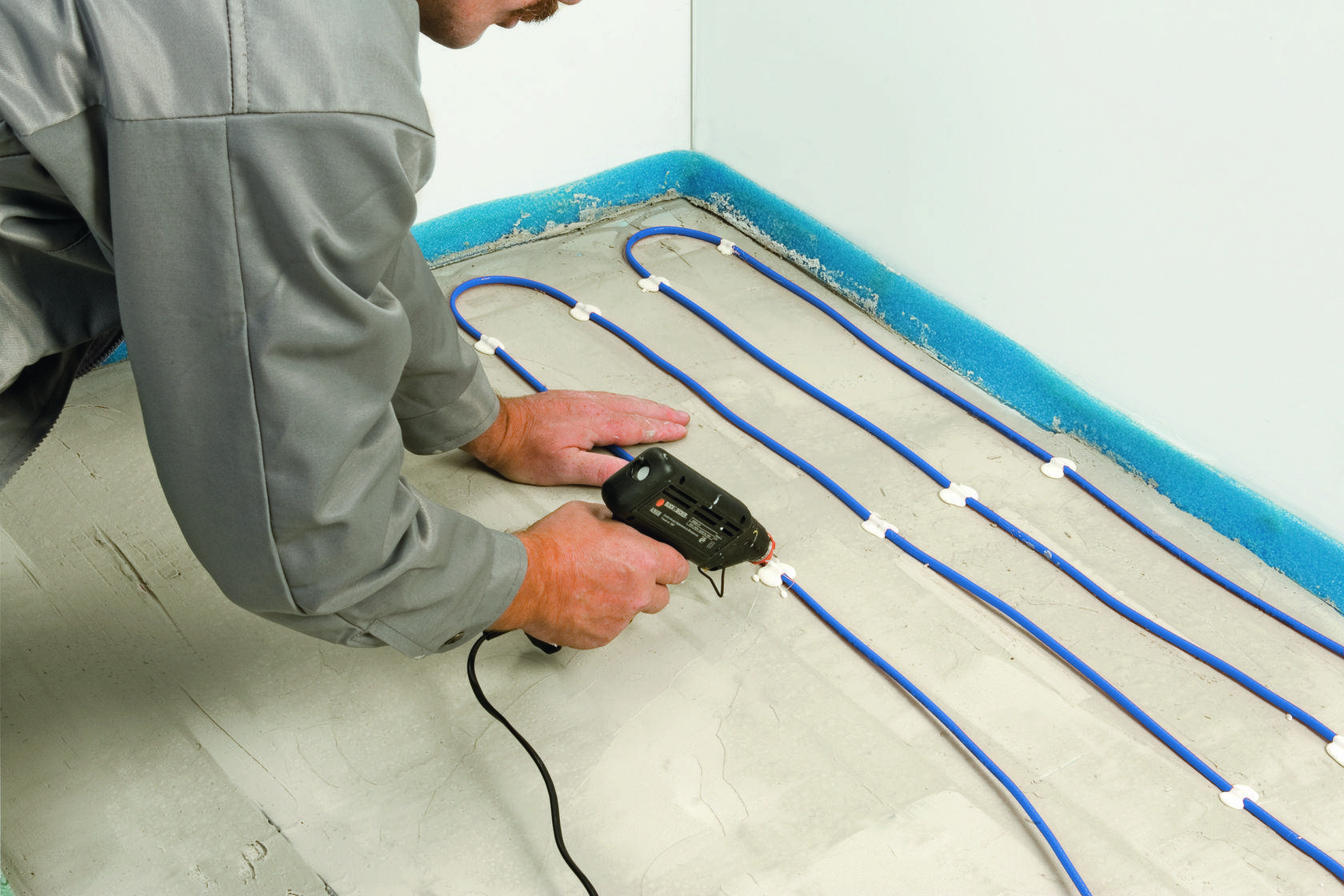

Греющий кабель в них закреплен таким образом, что витки располагаются на нужном расстоянии друг от друга. Маты нужно аккуратно разрезать на куски, соответствующие размеру комнаты, и располагать их на полу последовательно один за другим. Их крепят с помощью монтажного скотча, предназначенного специально для фиксации систем теплых полов.
Термодатчик надо поместить в гофротрубу и расположить между витками кабеля неподалеку от стены. Такое расположение позволит заменить его в случае поломки с минимальными усилиями. Защита из гофротрубы сведет риск повреждения датчика к минимуму. После установки его нужно соединить кабелем, под который необходимо проштробить канавку, с терморегулятором.
Затем надо проверить работу электрического теплого пола, подав на кабель напряжение и измерив тестером сопротивление. Его величина должна соответствовать значению, указанному в паспорте теплого пола, составленном производителем.
После этого остается только нанести клей и положить на него плитку. Этот процесс ничем не отличается от монтажа такого покрытия на любое другое основание.
Чтобы плитка ложилась ровно, нужно использовать пластиковые крестики. Когда работы будут закончены, швы надо затереть раствором.
Терморегулятор
После того как вы уложили и закрепили нагревающий элемент, можно приступать к его подключению. Сначала вы должны подключить нагревающий кабель к терморегулятору.
Терморегулятор – это небольшой «пульт» управления, на котором вы можете выбирать нужную температуру нагрева пола. Существует множество разновидностей таких регуляторов, вплоть до программируемых, которыми можно управлять через интернет.
Установка и подключение терморегулятора достаточно лёгкое дело. Для его установки можно использовать специальный наружный короб, чтобы не долбить стену, однако, если вы хотите вмонтировать его красиво, как на фото, то лучше сделать под него отверстие в стене.
Действуя согласно правилам, вы должны выделить для системы тёплого пола отдельный выход из щитка, однако это не всегда возможно
Если вы подключаете систему к распределительному коробу, то важно правильно рассчитать сечение кабеля, чтобы впоследствии система не давала сбоев.. Внимательно рассчитайте мощность, которую потребляют все электроприборы, подключенные к данному проводу, и произведите расчёт:
Внимательно рассчитайте мощность, которую потребляют все электроприборы, подключенные к данному проводу, и произведите расчёт:
- Медный кабель с сечением в 1,5 квадрата способен пропускать мощность в 4 кВт и ток силой в 19 А.
- Медный кабель с сечением в 2,5 квадрата пропускает мощность до 5,5 кВт и ток силой в 27 А.
Подготовительные работы
Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.
При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.
После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.
Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.
Только после 3-х суток можно приступать к монтажу нагревательного мата.
Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.
Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.
Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.
Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.
Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.
Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.
Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.
Варианты установки
Принцип монтажа напольного обогрева может быть разным, — укладка в стяжку, где можно использовать нагревательные маты или кабели, на готовую стяжку под плитку, ковролин либо ламинат, где эффективны нагревательные маты и инфракрасная пленка.
При первом включении поверхность достигнет заданной температуры в течение 6-48 ч, что зависит от параметров помещения
Варианты устройства рассмотрены в табличных данных.
| Теплый пол под плитку на бетонном основании | Напольное декоративное плиточное покрытие Мастика или плиточный клей для укладки плитки Самовыравнивающаяся смесь Нагревательный мат Стяжка или грунтовочный слой Бетонное базовое основание |
| Теплый пол под ковролин, ламинат, деревянное напольное покрытие | Ковролин, ламинат, деревянный пол Подложка под ламинат Самовыравнивающая смесь Нагревательный мат Стяжка или грунтовочный слой Бетонное основание |
| Теплый пол в деревянных полах на лагах | Напольное деревянное покрытие Лаги Нагревательный мат Тонкая монтажная сетка Изоляция Пароизоляция Деревянное либо бетонное основание |
| Теплый пол под ламинат, паркет с системой DevicellDry | Паркет, ламинат, деревянный пол Подложка с шумопоглощающими свойствами Нагревательный кабель Панели системы Пароизоляция Бетонное базовое основание |
| Теплый пол по существующему деревянному основанию | Ковролин, виниловое покрытие, линолеум Щит, 5 мм, распределяющий нагрузку Подложка с шумопоглощающими свойствами Нагревательный кабель Панели для укладки Пароизоляция Деревянное основание – пол |
| Теплый пол для прогрева бетонного пола, толщиной от 3 см | Декоративное финишное покрытие В зависимости от типа напольного покрытия – плиточный клей, пароизоляция, подложка Цементная стяжка либо бетон Нагревательный кабель Монтажная сетка либо бетонная плита |
Ознакомившись с табличными данными, можно определить, что лучше положить для теплого пола: мат или кабель.
Теплоизоляция поверхности
Теперь переходим к монтажу и первое, что нужно сделать – качественно утеплить поверхность под укладку электрического теплого пола. От этого будет зависеть эффективность использования системы, а также ее экономичность.
Лучшим утеплителем в данном случае считается пенофол – рулонный материал с самоклеющимся слоем и фольгированным покрытием.
Все что Вам нужно – стык встык проклеить всю бетонную поверхность, после чего стыки заклеить фольгированным скотчем.
Следует отметить, что пенофол должен на несколько сантиметров заходить на стены, для повышения теплоизоляции комнаты.
Если Вы хотите немного уменьшить высоту комнаты, то вместо пенофола можете положить другой утеплитель, к примеру, полипропилен либо пенополистирол.
По окончании робот рекомендуется по периметру стен проклеить сверху утеплителя демпферную ленту, предназначение которой – компенсировать расширение покрытия при нагревании. Также нужно поверх теплоизолирующего слоя положить металлическую сетку, которая предотвратит прямой контакт с нагревателем и позволит упростить процесс установки электрического теплого пола под плитку.
Укладка электрического теплого пола под плитку
Чтобы система теплый пол функционировала надежно нужно правильно положить кабель или нагревательный мат, технология укладки которых будет отличаться.
До начала укладки кабеля, нужно проверить сопротивление кабеля. Затем закрепить на полу специальную ленту с крепежными элементами. Благодаря тому, что крепеж на ленте распложен часто, монтажнику не составит труда расположить кабель на нужном расстоянии друг от друга. Второй вариант – уложить на пол металлическую сетку и крепить кабель к ней с применением пластикового хомута. Причем хомут затягивается не сильно. Такое устройство кабельного пола под плитку удобно тем, что создает дополнительную жесткость.
Греющий кабель располагается на расстоянии 150-200 мм от стены, и 100 мм друг от друга. Укладка обычно выполняется змейкой.

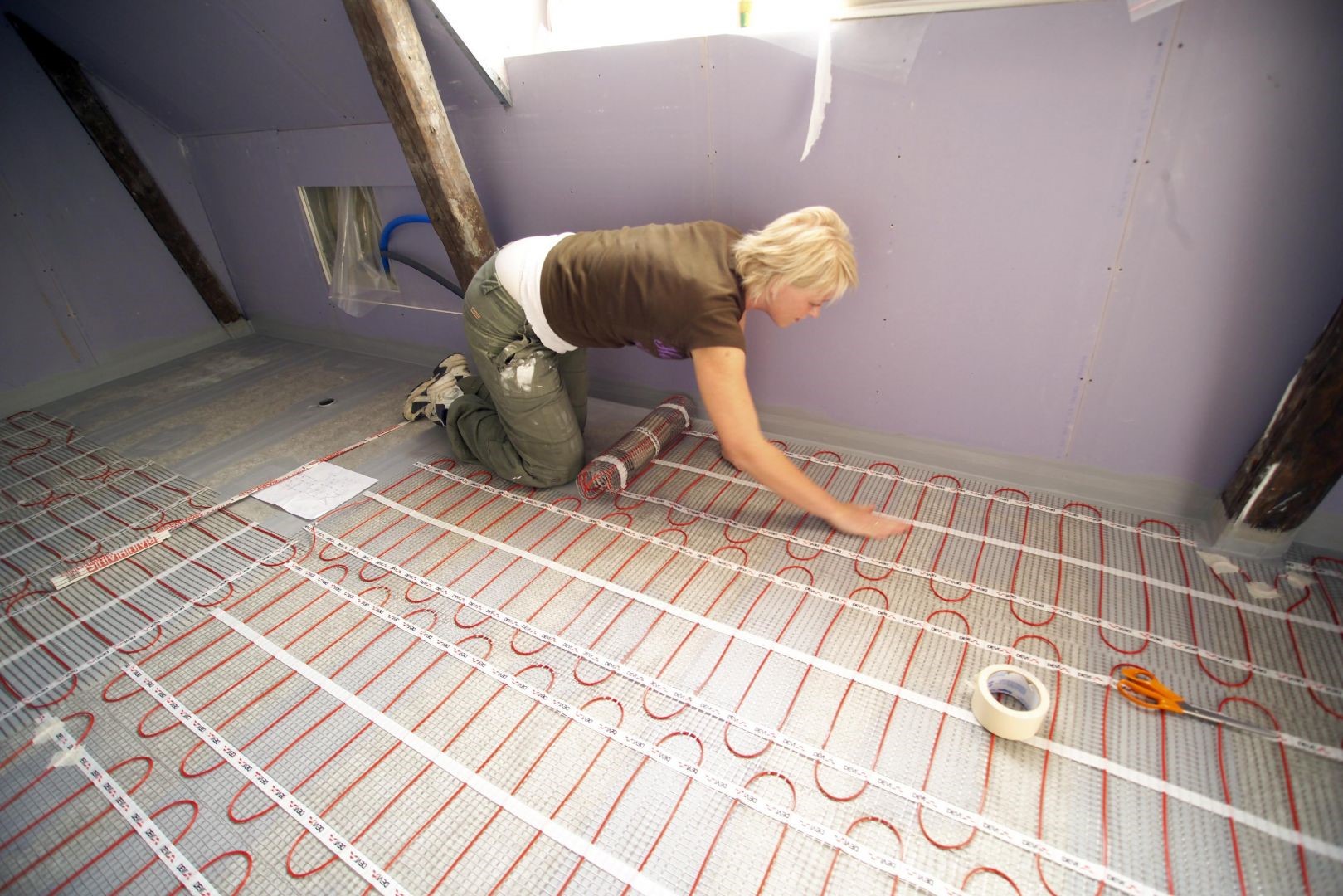

Нагревательные маты проще устанавливать, чем кабель. Чтобы подготовить систему к запуску достаточно только уложить маты на пол, и проверить сопротивление. При этом, в процессе укладки, электрические мат можно укладывать прямолинейно, с поворотом (для этого подрезается несущая сетка) или с разворотом (сетка подрезается и разворачивается). Также путем разрезания сетки можно обходить препятствия (например, подиум).
Требования к расположению мата такие же, как и кабелю, а расстояние между секциями составляет 50-100 мм. Уложенный мат закрепляется скотчем.

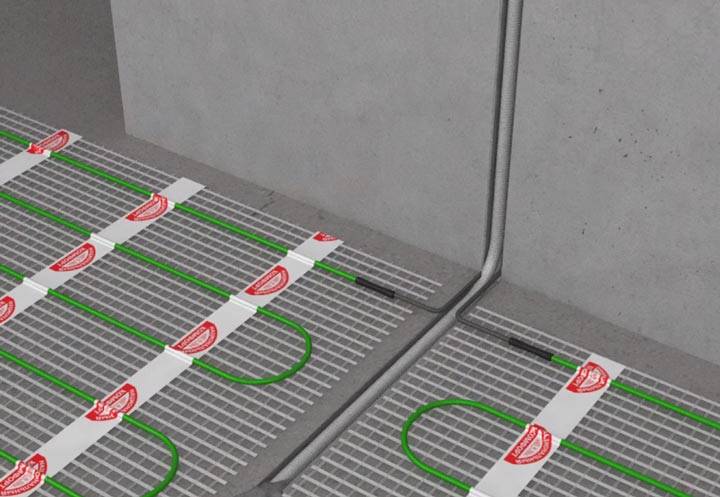

Разворот нагревательного мата при укладке электрического теплого пола под плитку
Монтаж электрического теплого пола под плитку

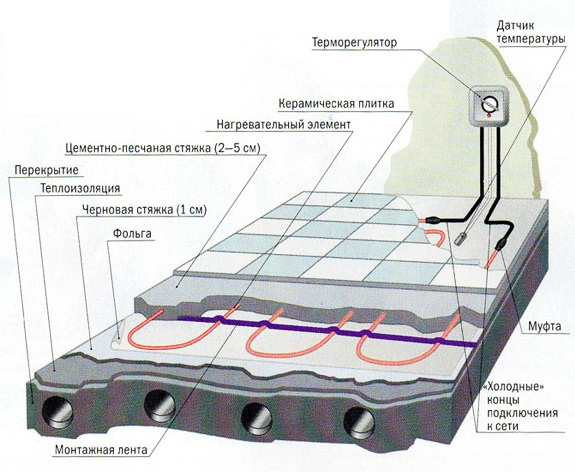

Заливка стяжки под электрический теплый пол под плитку
Укладка плитки на электрический теплый пол
Устройство заземления и УЗО для теплых электрических полов обязательно, независимо от места их установки.
Примечание. Что касается установки системы электрический теплый пол в бане или сауне, то среди пользователей нет единого мнения. Часть из них утверждает, что при правильном монтаже допустимо устанавливать систему в любом помещении бани. Часть утверждает, что в мойке установка недопустима. Или же рекомендуют отключать теплый пол в процесс использования мойки/душа. В любом случае, это электричество, поэтому эксплуатация во влажной среде крайне опасна.
Тонкий теплый пол
Применение монтажной сетки
Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.
После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка.
По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.
Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.
Принцип эксплуатации
Если монтаж системы полового отопления проводится в месте, где уже функционирует основной обогрев, она будет выступать в качестве дополнительного (комфортного) нагрева. Необходимости в покупке высокомощного комплекта нет. Согласно тому, как сложились на теплый пол электрический отзывы, тут эффективны нагревательные маты или инфракрасные пленки.
Если система собирается для реализации основного обогрева, установка проводится в стяжку, толщиной свыше 5 см. Мощность нагревательного кабеля подбирается высокой и монтажу подлежит именно он (не пленки и нагревательные маты). Это метод чаще всего используется в частных домах, где отсутствует централизованная система отопления, отдельностоящих зданиях, помещениях производственного назначения.
Проверка пола
Перед тем как продолжить выполнять монтаж теплого пола под плитку своими руками, вы должны проверить уложенный пол на работоспособность:
- Внимательно проверьте места сгибов и соединений.
- Подайте питание на обогревающий элемент и проверьте температуру.
- Дополнительно вы можете измерить показания, например, сопротивление специальным тестером. В паспорте нагревающего элемента должны быть указаны все нормативы.
После проверки изделия на работоспособность, перед вами открывается два пути: сделать ещё одну бетонную стяжку, залив тёплый пол цементом толщиной в 2-3 см, либо положить плитку прямо на обогревательный элемент, о чём мы подробно расскажем ниже.
Сферы применения электропола
В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:
Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры.
Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.
Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.
Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.
Укладка кафеля
Укладка кафельной плитки на тёплый пол не имеет особенных отличий от укладки плитки на любую другую поверхность. Однако, чтобы не повредить нагревательные элементы, маты тёплого пола рекомендовано залить стяжкой из плиточного клея.
Клей лучше брать с эпоксидной смолой. Его следует развести до консистенции густой сметаны и нанести на стекловолоконную сетку густым слоем. После полного высыхания клея, можно переходить к плиточному монтажу.
Клей на пол и плитку наносится при помощи зубчатого шпателя. Затем, кафель прикладывается к полу и слегка придавливается. После высыхания клея, следует обработать швы затирочным составом.
Подключение кабеля к терморегулятору
После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.
Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.
А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.
Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.
Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.
После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.
После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.
Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.
Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.
Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.
фазная жила – Lтп
нулевая жила (синего цвета) – Nтп
Материалы и инструменты
Помимо самого комплекта теплого пола для монтажа понадобятся:
- цемент, песок, известняк или гранит и вода в том случае, если необходимо сделать бетонную стяжку;
- теплоизоляционный материал;
- плитка;
- плиточный клей — существуют специальные составы, которые предназначены для использования именно при монтаже теплого пола;
- затирка.
В качестве теплоизоляционного материала можно использовать пенофол. Несмотря на свою небольшую толщину, он оказывается достаточно эффективным. Для более серьезной теплоизоляции применяют пенополистирол и другие теплоизоляционные листовые материалы.
Для монтажа термоматов понадобится стандартный набор инструментов — плоскогубцы, отвертки, перфоратор, рулетка. Также необходимо взять емкость для замешивания бетона, уровень, правило и зубчатый шпатель.
Виды электрического теплого пола под плитку
Разновидности электрического теплого пола под плитку
кабельный – нагревательный резистивный кабель для теплого пола в
катушке (бухте). Крепится путем зажима на специальной планке. Можно купить готовый комплект, содержащий минимальный либо полный набор комплектующий. В некоторые комплекты входит даже инструмент. Цена комплекта зависит от его мощности, длины кабеля и комплектации. Сэкономить можно за счет самостоятельного подбора элементов и выполнения монтажа своими руками.
Выбирая нужно учесть, что греющий кабель для пола может быть одно- и
двухжильным. Второй вариант предпочтителен, поскольку более надежен, первый –
более дешевый;
нагревательные маты (кабельные). Мастера советуют выбрать
этот вариант, если планируется самостоятельный монтаж. Стоимость матов на треть
дороже, но по простоте расчета и укладки он существенно превосходит предыдущий
вариант;
пленочный (инфракрасный) теплый пол. Самый дорогой вариант,
но самый надежный в плане безопасности. В первую очередь за счет отсутствия
электромагнитных волн.
увеличивает нагрузку на плиту перекрытия (что нежелательно в
многоэтажных домах);
уменьшает высоту потолка;
заливка стяжки сопровождается мокрыми работами, что не
всегда приемлемо для пользователей;
длительный период высыхания (застывание бетонного раствора).
Кроме того, расчет длины греющего кабеля сложнее чем нагревательных
матов.
Монтаж электрического теплого пола под плитку
своими руками
Следует знать, что технология укладки электрического пола
под плитку несколько отличается в зависимости от вида пола, но часть этапов для
них идентична:
Подготовка проекта теплого пола
Проектирование – важная составляющая, в данном случае,
хороший проект позволяет снизить расходы на покупку материалов и избежать
локального перегрева кабеля.
Разрабатывая проект, следует помнить, что под мебель и
тяжелые бытовые приборы (например, стиральная машина, холодильник) кабель не
укладывается. Это создает дополнительную нагрузку на систему (нагретый воздух
будет подниматься не вверх, а возвращаться обратно к источнику тепла), которой
можно избежать. По этой же причине, рекомендуется приобретать кровать на
ножках. Кроме того, кабель (или мат) следует располагать на расстоянии 150-200
мм от стены. Расстояние между соседними витками составляет не менее 100 мм.
В проекте определяется место установки регулятора тепла.
Обычно его монтируют на высоте 900-1 000 мм от поверхности пола. Такое
месторасположение будет оптимальным, поскольку регулятором будет удобно
пользоваться и не нужно будет штробить большой участок стены для укладки
провода, соединяющего регулятор и кабель.
Разновидности электрических теплых полов
Конструкции подразделяются на несколько групп, отличных по комплектации и принципу работы:
- кабельная;
- с применением инфракрасной пленки;
- электрические маты.
- Кабельные
- Инфракрасная пленка
- Маты
Система представлена двумя вариантами, отличными по типу используемого кабеля: с одножильным и двужильным. Подогрев поверхности пола осуществляется по-разному. Если в конструкцию заложен одножильный кабель, то он будет отличаться двумя «холодными концами». Так называют участок провода, который не подвергается нагреву. Если планируется укладывать плитку на теплый электрический пол, оснащенный двужильным кабелем, такой вариант предусматривает наличие одного «холодного конца».
Конструкция с двужильным кабелем способна работать в усиленном режиме, поэтому ее часто применяют при обустройстве системы нагрева под кафель на больших площадях. Подключается такой контур с одной стороны. Теплый электрический пол под плитку, оснащенный одножильным проводом, монтируется так, чтобы можно было подключить контур с обеих сторон. Принцип установки такой системы сложнее.
Кабельный
Это классический вариант конструкции теплого напольного покрытия, которое питается от сетевого напряжения. При покупке необходимых комплектующих следует знать, что состоит данная система обогрева из следующих элементов:
- нагревательный кабель нужной длины, предлагается в бухтах;
- теплоотражающий материал, который будет использоваться в качестве подложки;
- специальное крепление, позволяющее зафиксировать провод в разных точках.
Если электрический кабельный теплый пол под плитку обустраивается собственноручно, появляется возможность менять положение контура по своему усмотрению, опираясь проект системы обогрева. Данный вариант предпочтительно применять в случае, когда нужно сделать теплый пол на объектах сложной конфигурации — с большим количеством углов. Если решается вопрос, какие электрические теплые полы лучше уложить, нужно учесть, что кабельная конструкция заливается бетонным раствором.
Габариты контура, заложенные проектом, определяют длину нагревательного кабеля. Специальное крепление для фиксации электрического провода представляет собой гребенку с большим количеством близко расположенных ячеек. Важным моментом при обустройстве теплого напольного покрытия является выбор сечения проводника. Варианты из меди:
- 2х10 мм для тока 16 А, при мощности 3,5 кВт;
- 2х1,5 мм: 19 А; 4,1 кВт;
- 2х2,5 мм: 27 А; 5,9 кВт.
Алюминиевый кабель:
- 2х2,5 мм для тока 20 А, при мощности 4,4 кВт;
- 2х4 мм: 28 А; 6,1 кВт.
Инфракрасная пленка
Теплый пол электрический данного вида — хорошая замена кабельной конструкции. Работает пленка по другому принципу: прогревает сначала чистовое покрытие (плитку), затем тепло проникает в окружающие поверхности. Инфракрасный материал не обогревает воздушное пространство, значит, поверхность будет дольше оставаться теплой. Под плитку лучше использовать вариант пленки с карбоном в конструкции. Нагревательные элементы соединяются с помощью медных проводников.
Пленочный материал монтируется сухим методом. Для укладки электрического теплого пола данного типа не требуется заливка бетонной стяжкой. По этой причине инфракрасная пленка является наиболее предпочтительным вариантом, если необходимо избежать уменьшения высоты потолков. Этот материал характеризуется сравнительно небольшим уровнем энергопотребления, однако фактор не подтверждается, если система функционирует на высокой мощности и обеспечивает нагрев поверхности до температуры выше +21°С.
Нагревательные маты
Этот вариант имеет существенное преимущество перед кабельной системой, т. к. представляет собой готовую к монтажу конструкцию. Нагревательные маты, используемые для отопления помещения посредством нагрева плитки, представляют собой сетку, на которой закреплен провод с помощью специальных фиксаторов. Конфигурация контура в данном случае определяется при производстве. В процессе монтажа настилают сетчатую основу на черновой пол, кабель при этом не укладывается.
Эта разновидность электрического напольного покрытия характеризуется небольшой толщиной, благодаря чему высота потолка почти не изменится. Нагревательные маты стоят дороже, однако их лучше использовать, если планируется все работы производить своими руками. Сверху электрическая система обогрева закрывается плиточным клеящим составом или тонким слоем бетонной стяжки.
Укладка электрического теплого пола под плитку
Чтобы система теплый пол функционировала надежно нужно
правильно положить кабель или нагревательный мат, технология укладки которых
будет отличаться.

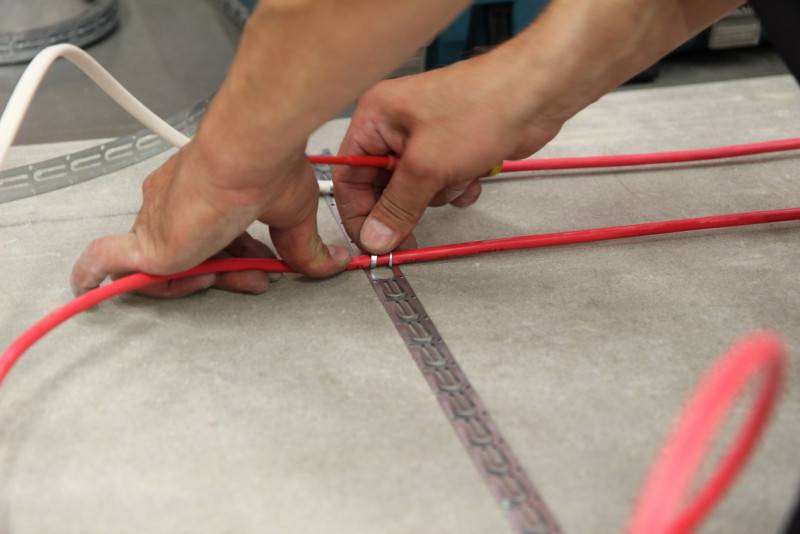

До начала укладки кабеля, нужно проверить сопротивление
кабеля. Затем закрепить на полу специальную ленту с крепежными элементами.
Благодаря тому, что крепеж на ленте распложен часто, монтажнику не составит
труда расположить кабель на нужном расстоянии друг от друга. Второй вариант –
уложить на пол металлическую сетку и крепить кабель к ней с применением
пластикового хомута. Причем хомут затягивается не сильно. Такое устройство
кабельного пола под плитку удобно тем, что создает дополнительную жесткость.
Греющий кабель располагается на расстоянии 150-200 мм от
стены, и 100 мм друг от друга. Укладка обычно выполняется змейкой.
Нагревательные маты проще устанавливать, чем кабель. Чтобы
подготовить систему к запуску достаточно только уложить маты на пол, и
проверить сопротивление. При этом, в процессе укладки, электрические мат можно
укладывать прямолинейно, с поворотом (для этого подрезается несущая сетка) или
с разворотом (сетка подрезается и разворачивается). Также путем разрезания
сетки можно обходить препятствия (например, подиум).
Требования к расположению мата такие же, как и кабелю, а
расстояние между секциями составляет 50-100 мм. Уложенный мат закрепляется
скотчем.
Разворот нагревательного мата при укладке электрического теплого пола под плитку
Монтаж электрического теплого пола под плитку
Заливка стяжки под электрический теплый пол под плитку
Укладка плитки на электрический теплый пол
Устройство заземления и УЗО для теплых электрических полов
обязательно, независимо от места их установки.
Примечание. Что касается установки системы электрический
теплый пол в бане или сауне, то среди пользователей нет единого мнения. Часть
из них утверждает, что при правильном монтаже допустимо устанавливать систему в
любом помещении бани. Часть утверждает, что в мойке установка недопустима. Или
же рекомендуют отключать теплый пол в процесс использования мойки/душа. В любом
случае, это электричество, поэтому эксплуатация во влажной среде крайне опасна.
Использование в системе обогрева горячей воды (водяной теплый пол)
Электрические маты
Электрические маты также бывают разные и отличаются принципом работы:
- Кабельные нагреваются сами, после чего, передают тепло стяжке и полу, а уже от пола греется воздух;
- Карбоновые маты работают совершенно иначе. Они излучают инфракрасное тепло, которое нагревает все предметы в комнате, пол и стены, которые в последствии отдают тепло в воздух.
Для укладки под плитку лучше всего подойдёт кабельный мат, ведь он стоит дешевле и почти не уступает карбоновому, поэтому стоит остановиться именно на нём. Кабельный мат представляет собой сетку, сделанную на основе полимеров, например, стекловолокна, на которую крепится нагревательный элемент – кабель.
Дополнительно мат покрывается клейким составом, защищённым специальной плёнкой, которую удаляют во время монтажа. Клей на мате значительно облегчает работу по установке электрического пола.
Кабели в мате могут также отличаться. Всего бывает два вида: двужильные и одножильные. Они обладают абсолютно равной мощностью, однако цена на одножильные кабели значительно ниже. Преимуществом двужильного кабеля является то, что его проще подключать и он создаёт меньшее электромагнитное поле.
Обычно в их комплекты входит:
- Нагревательный мат шириной в 45 см;
- Терморегулятор, крепящийся на стене;
- Термодатчики;
- Соединительные провода;
- Инструкция.
Также в комплектацию может входить всякая мелочёвка, например, двусторонний скотч или гофрированные трубы, однако это редкость.
Монтаж теплого пола под плитку
Для обеспечения максимальной эффективности системы обогрева на стяжку требуется уложить специальный утеплитель. В качестве подходящего варианта рекомендуется использовать пенофол. Им необходимо проклеить встык всю обрабатываемую поверхность, оставив вдоль стен зазор в 3 – 4 см. Этот зазор по всему периметру фиксируется с помощью демпферной ленты. Если вы выполняете укладку тёплого пола под плитку своими руками на деревянное основание, на поверхности утеплителя придётся разместить металлическую сетку, обеспечивающую пожарную безопасность конструкции. К ней удобно крепить элементы системы обогрева с помощью кабельных стяжек. Дальнейшие действия зависят от типа комплектующих:
- При использовании нагревательного кабеля или инфракрасных стержней требуется повторная заливка бетонной стяжки. Её толщина должна составлять порядка 3 см. После того как смесь затвердеет (это произойдёт через пару дней), сверху на клей укладывается плитка. Однако для полного высыхания получившегося пирога потребуется около месяца. На протяжении этого срока недопустимо включать систему обогрева.
- Если выбор сделан в пользу более дорогих, чем резистентный кабель готовых матов, то необходимость в заливке верхнего слоя бетонной стяжки отпадает. Появляется возможность сразу использовать плиточный клей и укладывать плитку. Благодаря этой особенности расходы на материалы и сроки проведения работ существенно сокращаются.
Заключение
Никто не рождается с инструментами в руках. Чтобы добиться удовлетворительных результатов потребуется определённые навыки, время и много терпения. И если вы хотите обустроить по-настоящему надёжный и эффективный тёплый пол под плитку, технология укладки будет играть решающую роль.
Мы рекомендуем
Если вы сами не можете или не хотите самостоятельно укладывать теплый пол, воспользуйтесь сервисом по подбору мастера в своем городе. PROFI.RU — это крупный рекомендательный сервис по подбору специалистов.
- более 400 000 специалистов;
- более 500 видов услуг;
- более 4 000 000 клиентов;
- более 1 000 000 подлинных отзывов.
Преимущества и особенности теплого пола
Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.
Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.
Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста.
Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.
На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.
Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.
Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.
С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.
Следует заметить, что эта особенность характерна и для водяных систем.
Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента
Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.
