Направляющая шина для циркулярной пилы: описание, особенности и инструкция

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
Фрезеруем по одной кромке.
Саморезами прикрепляем к основе, сделанной тоже из ламината.
Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях

Чего не скажешь о недорогих штампованных основаниях

Поэтому предлагаем еще один вариант направляющей — рельса

Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

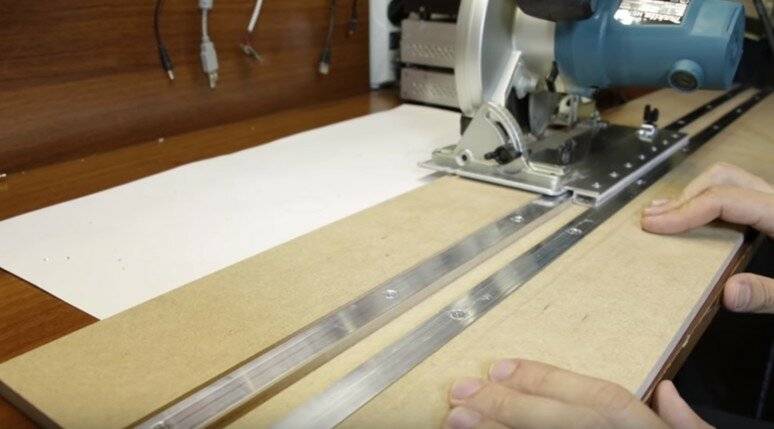

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Теперь можно собирать своими руками направляющую рельсу:

Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.

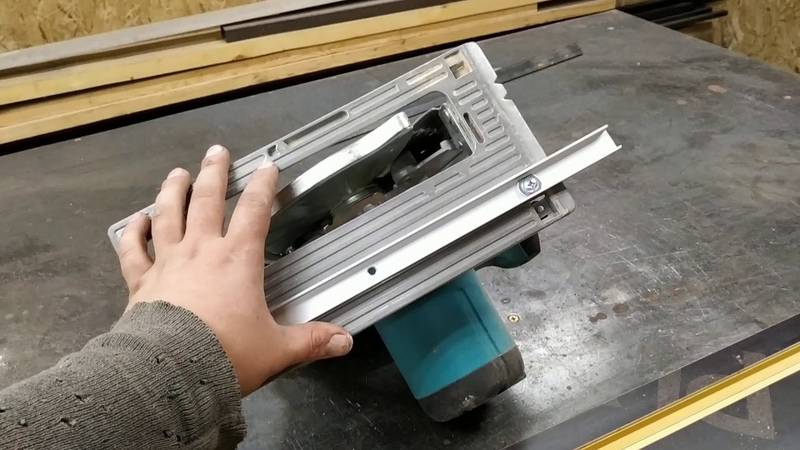

Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.

Видеоролики демонстрируют заводские и самодельные направляющие шины:

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Циркулярка и параллельный упор, пожалуй основной момент приспособление на циркулярном столе. Потому я решил отнестись к этому проекту со всей ответственностью. Я не уделяю лишнее время шлифованию и формированию без необходимости скруглений на приспособлениях, считаю вырезал, склеил, скрепил саморезами и дело в шапке. На мой взор лишняя краса не часто уместна, а крепкость нужна всегда. Работая с трудными проектами, я разбиваю их на более маленькие составляющие и отдельно работаю имея его. Имея в собственном распоряжении узкий дюралевый параллельный упор (фото справа), имел и ряд неудобств. Неудача в таком, что для каждого нового реза нужно поменять размер установки упора, для этой цели, передвигая упор, учитываем размеры в точке начала пропила заготовки и в точке выхода пропила относительно к пильному диску, потом закрепляем его 2-мя ручками. Неловко и уходит лишнее время.

Шаг 1: Изготовка упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, и дальше соберите их вкупе сделав U-образный профиль. По внутренним размерам профиля изготовьте 5 заготовок-вставок для жесткости и воткните во вовнутрь профиля, они создадут квадратное сечение, нужное упору. Плюс этого упора и в способности использования его с 2-ух сторон пильного диска ( фото слева).

Шаг 2.7: Изготовка направляющего канала для упора.

Направляющий канала для упора изготовлен из 2-ух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.

Как обеспечить безопасность при использовании направляющей шины?

Правильное использование направляющей шины для циркулярной пилы не только увеличивает точность и качество работы, но и обеспечивает безопасность оператора. Чтобы избежать возможных травм и повреждений материала, следует соблюдать несколько важных мер безопасности.

1. Надевайте защитное оборудование

Перед началом работы с направляющей шиной необходимо надеть соответствующее защитное оборудование. Это может включать очки или маску для защиты глаз, наушники или беруши для защиты слуха, а также непроницаемые перчатки и куртку.

2. Проверьте качество направляющей шины

Перед использованием необходимо проверить, что направляющая шина находится в отличном состоянии

Обратите внимание на целость, отсутствие трещин, повреждений или иных видимых дефектов, которые могут привести к ее поломке во время работы

3. Убедитесь в правильном креплении

Перед началом пиления следует убедиться, что направляющая шина правильно закреплена. Убедитесь, что она плотно прилегает к поверхности материала и надежно фиксируется, чтобы избежать смещения во время работы.

4. Используйте оригинальные аксессуары и запчасти

Для обеспечения безопасности и правильной работы с направляющей шиной рекомендуется использовать только оригинальные аксессуары и запчасти. Использование несовместимых или неподходящих компонентов может повлечь за собой снижение надежности и качества работы.

5. Следите за движением пилы

Во время работы с направляющей шиной необходимо внимательно следить за движением пилы. Убедитесь, что пила равномерно скользит по направляющей шине и не застревает или перекашивается. Постоянно контролируйте работу инструмента и при необходимости остановитесь для проверки и исправления возможных проблем.

6. Регулярно проводите обслуживание и чистку

Чтобы поддерживать направляющую шину в безопасном и рабочем состоянии, регулярно проводите обслуживание и чистку. Удаляйте остатки материала, пыль и грязь, которые могут накапливаться на шине и мешать движению пилы.

Соблюдение этих мер безопасности поможет вам использовать направляющую шину для циркулярной пилы с максимальной эффективностью и минимальными рисками травм и повреждений.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

Параллельный упор.
Направляющая шина для распиловки листовых заготовок.
Приспособление для перпендикулярного распила и торцевания.
Установочные бруски для точного размещения направляющей.
Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

Зафиксировать упор на нужной ширине распила.
Закрепить заготовку.
Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Технические характеристики

Если вы осознали для себя необходимость покупки этого оборудования, то вам следует внимательным образом ознакомиться с главными техническими характеристиками, имеющимися у погружных пил. Они могут незначительно отличаться своей конструкцией и эксплуатационными свойствами.

Подбирая пилу для решения своих задач, основное внимание, прежде всего, необходимо обратить на мощность установленного электродвигателя. В большинстве моделей, которые доступны на рынке, силовая установка, присутствующая в конструкции погружных пил, рассчитана на работу в сети 220 В. Это дает возможность использования этого инструмента даже домашним мастером

Выбирая оборудование, следует принимать во внимание и то, что от мощности электродвигателя, которым оснащена пила, зависит, с какой скоростью будет происходить обработка заготовок. Дополнительно следует учитывать твердость деталей, относительную влажность, а также глубину пропила

Это дает возможность использования этого инструмента даже домашним мастером

Основными техническими характеристиками, присутствующими у пил, являются следующие:

максимальная глубина резания. Этот параметр во многом зависит от подающего блока, диаметра пильного диска, а также угла наклона распила. У погружных пил он может варьироваться от 45 до 90 градусов; мощность установленного электродвигателя; расстояние от лезвия до края опорной площадки; параметры пилы

Принимать во внимание следует максимальный и минимальный диаметр, учитывая посадочный размер и толщину; скорость вращения приводного вала. С целью уменьшения массы производители используют в конструкции такого инструмента шестеренчатые передачи крутящего момента от двигателя к режущему инструменту; диаметр патрубка для подключения стружкопылесоса; вес конструкции

Для того чтобы обработка деревянных заготовок с использованием погружной пилы происходила быстро, а конечный результат получился качественным, необходимо правильно подходить к выбору этого инструмента. Для этого следует знать основные типы инструмента, а также уметь разбираться в обозначениях, присутствующих на пильном диске.

Что это такое?

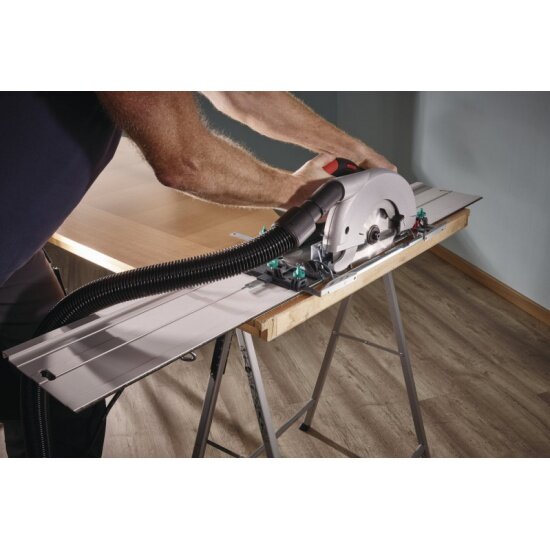

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила. Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

направляющая из фанеры;
рельсовое стусло из уголка;
шина из алюминиевого профиля;
линейка из строительного правила;
выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Как сделать своими руками?

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

уголок;
труба торцовочная;
металлическая направляющая;
ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования

При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд. Материалы, которые потребуются для изготовления универсальной шины:

Материалы, которые потребуются для изготовления универсальной шины:

фанера или ДСП;
эпоксидный клей;
саморезы.

Из инструментов нужны будут:

фиксаторы;
турбинка;
линейка-транспортир;
наждачка мелкая;
маркер.

Для маленькой циркулярной пилы

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

правило строительное (2 метра);
фиксаторы;
пропиленовые фрагменты;
уголок или профиль из алюминия;
бруски из дерева 12 мм;
плиты ДСП;
ламинат.

Для большой

Понадобятся элементы:

уголки из металла одинаковых параметров;
крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Из строительного правила и фиксаторов

Чтобы сделать подобный узел, потребуются следующие элементы:

строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
фиксаторы (их количество зависит от точек крепления);
направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

с правила снимаются ручки (если они присутствуют);
из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
сделанная конструкция крепится к деревянному бруску.

Из алюминия

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

профиль «П»;
фурнитура крепежная;
листовая фанера (можно взять отходы).

А также необходим будет инструмент:

дрель;
ключи гаечные;
линейка или рулетка.

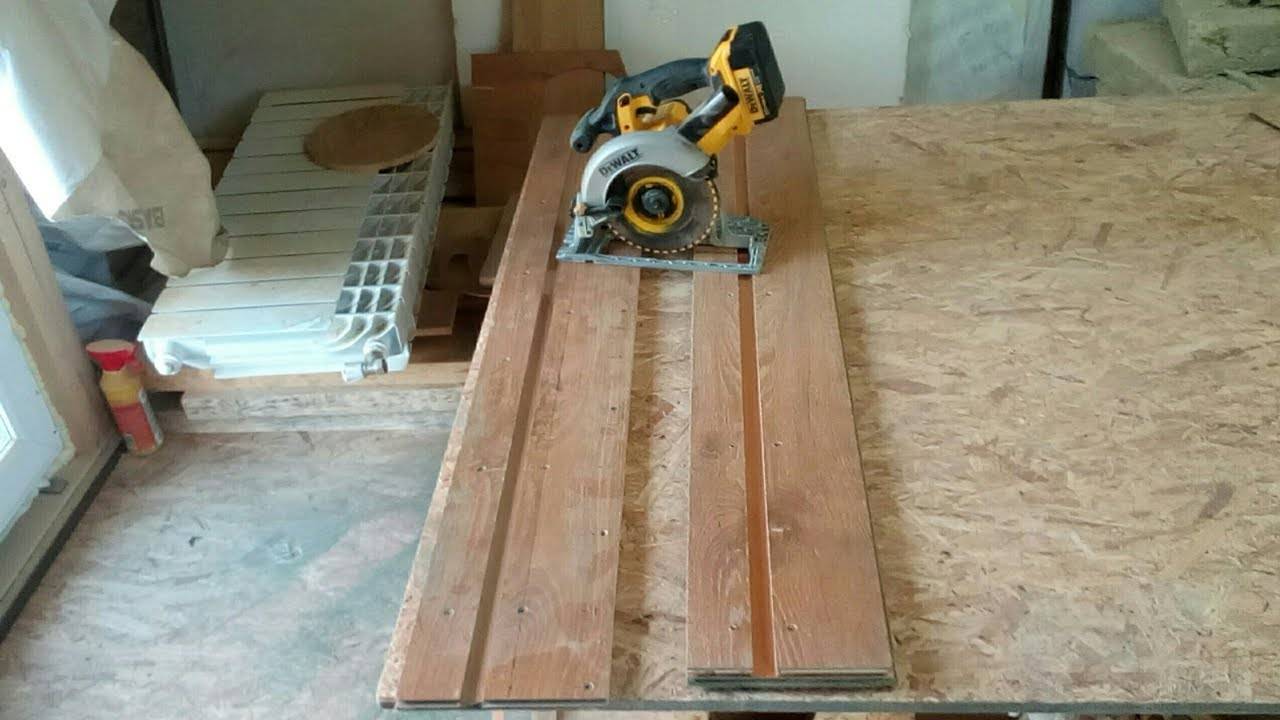

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Из ламината

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.

Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.

Монтаж и работа с направляющей шиной

Для успешной работы с направляющей шиной при использовании циркулярной пилы необходимо правильно ее смонтировать и настроить.

1. Монтаж направляющей шины:

Перед началом монтажа необходимо убедиться, что циркулярная пила и направляющая шина совместимы друг с другом. Перед тем как установить шину, следует закрепить ее на поверхности рабочего стола или другой устойчивой площадке. Затем следует выполнить следующие шаги:

Проверить, чтобы направляющая шина была ровной и не имела дефектов.
Разместить шину на рабочей поверхности и закрепить ее с помощью специальных крепежных элементов.
Установить крепежные болты и затянуть их, обеспечивая достаточную натяжку шины.
Проверить, чтобы шина была ровно установлена и не имела возможности двигаться.

2. Настройка и использование направляющей шины:

После установки шины на пилу, необходимо провести настройку перед началом работы:

Установить циркулярную пилу на шину и проверить, чтобы пазы направляющей шины точно соответствовали выемкам на основании пилы.
Убедиться, что плавность передвижения пилы по шине отсутствуют люфты и натяжка шины удовлетворительная.
При необходимости отрегулировать натяжение шины с помощью регулировочных болтов.

После смонтированной и настроенной направляющей шины можно приступать к работе. Для работы с направляющей шиной следует учитывать следующие рекомендации:

Перед началом работы убедиться, что шина прочно закреплена и не имеет движения.
Во время работы соблюдать правильную позицию тела и держать инструмент надежно на шине.
При движении пилы по шине следует выполнять плавные и контролируемые движения.
Для получения ровной и аккуратной резки следует использовать направляющую шину в соответствии с инструкцией производителя.

При соблюдении всех указанных рекомендаций и правил безопасности, использование направляющей шины для циркулярной пилы может значительно улучшить качество и точность работы с инструментом.
