Направляющие для раздвижных дверей

Как установить раздвижные двери своими руками: последовательность работ

Немного ознакомившись с конструкцией и принципом работы раздвижных дверей, смело можно приступать к их установке.

Но для начала уточним несколько моментов, касающихся выбора раздвижной системы.

Во-первых, это длина направляющей – она должна составлять немного больше, чем две ширины полотна, которое будет устанавливаться на него.
Во-вторых, обратите внимание на сам профиль и количество роликов в механизме – если речь идет об одинарной двери, то роликов должна быть пара, а если планируется установка двойных раздвижных дверей, то в комплекте с направляющей должны находиться две пары роликов. Вот теперь можно переходить к непосредственной установке

Для большего понимания сути вопроса рассмотрим последовательность работ по пунктам

Вот теперь можно переходить к непосредственной установке. Для большего понимания сути вопроса рассмотрим последовательность работ по пунктам.

Для начала готовим дверное полотно и первым делом прикручиваем к его верхнему торцу пару роликов – никаких пазов для них выбирать не нужно. Просто берем и крепим их с помощью саморезов на расстоянии 50-100мм от краев полотна. Вторым этапом работ, связанных с подготовкой данной части раздвижной двери, в полотно врезаются ручки и при необходимости защелка специальной конструкции.

Для врезки ручки потребуется выбрать в полотне пазы или просто просверлить или вырезать лобзиком продолговатое сквозное отверстие (если края выбранных вами ручек скруглены).

Что касается замка, то его врезка производится точно так же, как и установка в распашные двери – разница заключается только в конструкции самого замка. Совсем забыл, по центру нижнего торца полотна нужно будет прорезать паз глубиной 1,5см и шириной 5мм для напольного упора – для этой цели используется ручной фрезер, но если сильно постараться, то подойдет и болгарка с кругом по дереву.

Теперь займемся креплением направляющей – здесь тоже сложностей не должно возникнуть.

Под направляющую понадобится изготовить деревянную подкладку – она нужна для того, чтобы полотно в процессе работы не терлось о стену. По сути, это красиво обработанная и покрашенная под цвет дверного полотна деревянная рейка толщиной от 10 до 40мм (здесь все зависит от степени кривизны стен в районе дверного проема).

Крепится рейка над проемом дюбелями или анкерными винтами – высота ее установки должна соответствовать высоте полотна вместе с роликами, плюс сантиметровый зазор над полом.

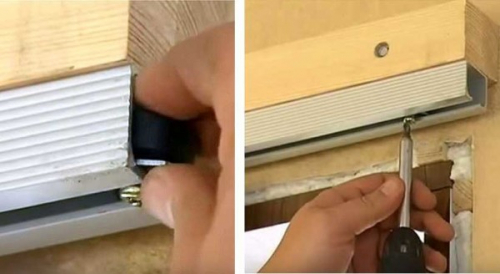

После того как рейка будет установлена, на нее с помощью уровня монтируется направляющая.

Здесь вообще все просто – несколько саморезов решают всю проблему.

Теперь самое время заняться самим дверным проемом – не думаете же вы, что его можно бросить просто так, не позаботившись о внешнем виде? В принципе, об этом можно было бы подумать и раньше, еще с самого начала работ. Облагородить дверной проем можно по-разному – его шпаклюют и красят, оклеивают бамбуковыми обоями или просто обшивают рейкой.

Самым оптимальным вариантом остается все же дверная коробка, собранная из гладкой сантиметровой рейки – она скручивается саморезами и устанавливается на монтажную пену, после чего обналичивается молдингом.

Когда дверной проем будет готов, можно приступать к завершающей стадии работ – соединению дверного полотна с механизмом (направляющей). Если до этого все было сделано правильно, и ошибок при установке направляющей вы не допустили, то этот этап работ пройдет достаточно просто.

Все, что вам потребуется, это завести ролики, установленные на полотне сбоку направляющей и проверить их ход, установить напольную направляющую, которая обеспечивает постоянное вертикальное положение двери, а также поставить упоры, ограничивающие ход полотна.

Закончив монтаж раздвижных межкомнатных дверей, а вернее их основную фазу, вам останется только смонтировать специальные притворные рейки, закрыть декоративной панелью сам механизм и, в общем-то, все. Но можно обойтись и без притворной рейки – в большинстве случаев она необходима только при наличии замка в раздвижной двери..

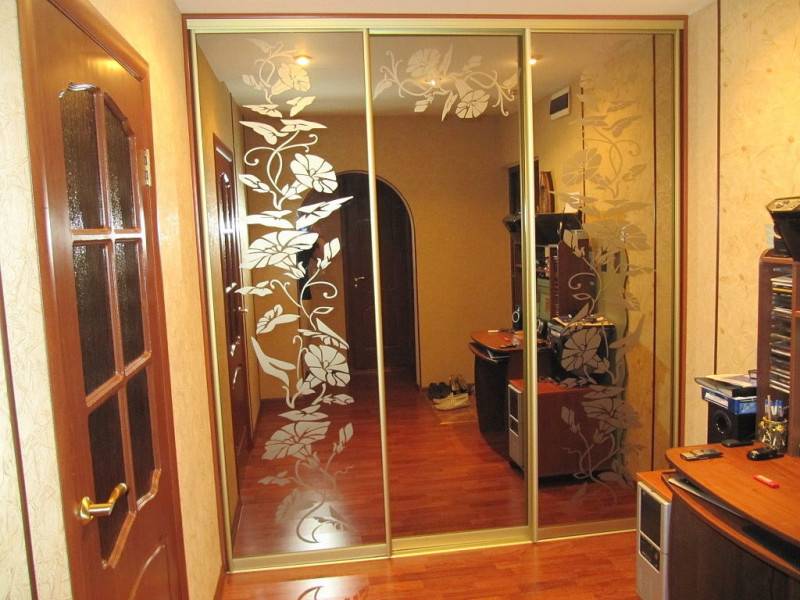

Механизм для раздвижных дверей шкафа-купе

Раздвижные двери пригодятся в помещениях любого размера. Ведь за их счет можно сэкономить место. Чаще всего используются ролики опорного типа. В этой версии опора находится на трассе внизу. Они используются практически в любой сборной установке.

Раздвижные двери подходят для любого помещения.

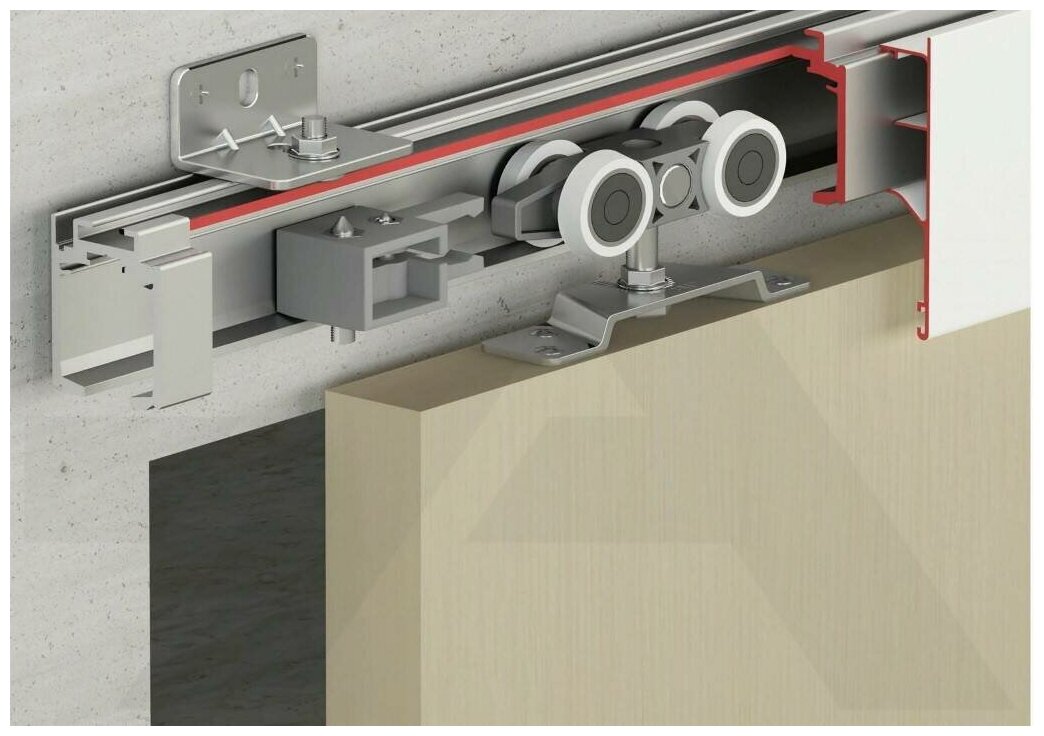

Подвесные механизмы используются гораздо реже. Они будут оптимальными для встроенной мебели, то есть там, где к бетонному блоку крепятся рейки. В этом случае используется верхняя опора.

Подвесной механизм чаще всего используется во встроенном шкафу.

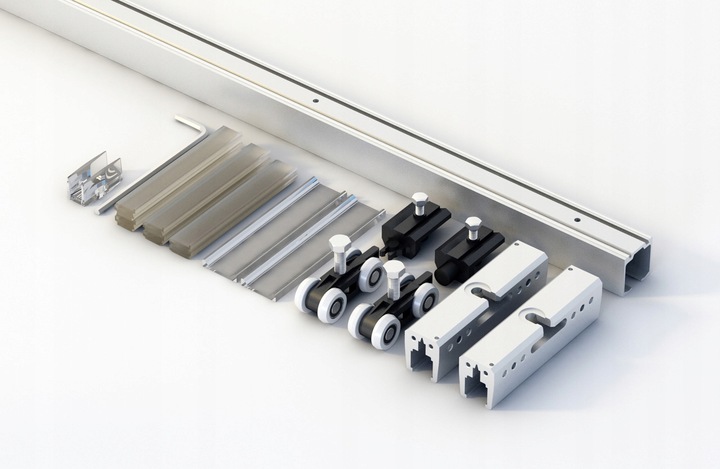

Монорельсовая система состоит из двух пар роликов, каждая из которых обслуживает отдельную тележку. Этот механизм относительно сложен и подходит как для встроенных шкафов, так и для гардеробных.

Монорельсовая система подходит для любого типа шкафа.

Монтируем раздвижную дверь

Итак, вы приобрели или даже сделали сами понравившуюся раздвижную дверь и торопитесь узнать, как именно собрать механизм раздвижных дверей своими руками.

Рассмотрим алгоритм действий на примере установки двери-купе на двух направляющих:

• 1. В первую очередь, необходимо ликвидировать старую дверь и коробку, в которой она была закреплена. Торцы желательно окрасить в тон новой двери. Удалите также пыль и загрязнения с рабочего пространства.
• 2. Далее размечаем место под верхний брус и укрепляем его над проемом.
• 3. Затем нужно разметить участки направляющих. Для этого вам понадобится замерить высоту дверного полотна, не забывая присовокупить к результату расстояние между полом и дверью.
• 4. Начинать установку направляющих необходимо снизу. Направляющая должна быть в два раз длиннее ширины дверного проема. После обязательно проверьте, ровно ли выполнена работа с помощью уровня. Если есть уклон, дверь будет открываться и закрываться сама. Крепить направляющие можно как непосредственно к потолку или верхнему брусу, так и на дюбеля и кронштейны.
• 5. Далее нужно собрать роликовые каретки. Они помещаются в нижнюю часть двери, на нижнюю направляющую.
• 6. Разметить стену в целях установки верхней направляющей, монтировать ее на отмеченное место.
• 7. Монтируя механизм раздвижных дверей своими руками, не забудьте об установке ограничителей, иначе вы можете столкнуться с такой проблемой, как хлопающая от любого сквозняка сама по себе дверь. Лучше приобрести ограничители из пластика – они обеспечивают наибольшую беззвучность при открывании и закрывании двери.
• 8. После того, как механизм собран и установлен, нужно прикрыть направляющие декоративными панелями, установить наличники. Такие элементы крепятся на саморезы, после чего маскируются специальными заглушками.
• 9. Затем необходимо поднять дверь так, чтобы она отклонялась в сторону верхней частью. Сначала устанавливается верхняя часть, после чего дверь опускается на нижние направляющие. В этом деле – если дверь достаточно массивная — вам может понадобиться помощник.

После того, как все работы по монтажу механизма завершены, нужно обязательно проверить качество функционирования двери, проанализировать, насколько мягко она закрывается и открывается, не заедает ли что-либо. Если вы ощутите, что установленная вами дверь туго поддается поначалу, не беспокойтесь. Постепенно механизм притрется и проблема исчезнет.

При желании, установленную дверь можно впоследствии декорировать краской или специальными элементами.

Исходя из вышеизложенного материала, вы можете убедиться, что установка механизма раздвижных дверей своими руками не столь трудна. Конечно, всегда можно обратиться за помощью к профессионалам. Однако не забывайте, что это мероприятие даже сегодня, когда раздвижные двери уже не являются редкостью, обойдется вам в весьма приличную сумму.

Установка раздвижных дверей

Преимуществ у раздвижных дверей достаточно много, но самое главное – это малая занимаемая площадь при их открывании.

Именно по этой причине все больше и больше людей, проживающих в тесных городских квартирах, отдают предпочтение таким дверям, а не каким-то другим. О них мы и поговорим в этой статье, в которой ответим на вопрос, как выполняется установка раздвижных дверей?

Этапы монтажа

Подготовка проема

Прежде всего необходимо подготовить проем. Требуется устранить кривизну стен/пола, удалить все выступающие элементы, чтобы полотно могло двигаться без затруднений. Следует убедиться, чтобы все стороны проема были прямолинейны и перпендикулярны, а окружающие материалы могли обеспечить соответствующую несущую способность.

Необходимо заранее продумать расположение дверной конструкции, определить направление перемещения полотна. Если количество створок больше одной, то необходимо понимать как будут открываться двери — в одну стороны или в разные. Если в одну, то необходимо предусмотреть более широкий пенал, т.к. потребуется установка двух направляющих. Если в две — то учесть больше места с обеих сторон от проема.

Также перед установкой дверей проем должен быть полностью отделан: оклеен обоями, покрашен или облицован деревом.

Сборка двери

На каждую модель производитель предлагает пошаговую инструкцию по сборке полотна и обычно готовые комплекты дверей имеют размеченные отверстия под фурнитурные элементы (ролики, ручки, замки)

На данном этапе важно проверить чтобы расположение отверстий совпадало с тем, что указано в инструкции по сборке. Нередки случаи, когда имеются отклонения и позже приходится “пересобирать” дверь

Для подвесных дверей важно не забыть про паз в нижней торцевой части, идущий по всей длине полотна, который будет использоваться под флажковый ролик

Монтаж направляющего профиля

На данном этапе последовательность и объем проводимых работ будет отличаться в зависимости от типа раздвижной системы. При сборке нижнеопорных дверей предстоит установить две направляющие, а для подвесных — одну.

В рельсовой конструкции в первую очередь выполняется монтаж напольного профиля. Крепление осуществляется непосредственно поверх покрытия или же в полу подготавливается отверстие для “скрытого” монтажа планки. Второй вариант более предпочтителен, т.к. не подразумевает создание порожка.

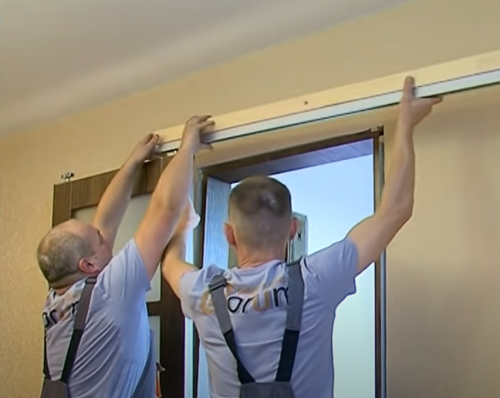

Далее приступают к монтажу верхней направляющей. Профиль будет подвешиваться на нижнюю плоскость бруса с сечением не менее 40х40 мм и длиной равной: (ширина полотна x 2) + 5 см. Для определения высоты крепления бруса — дверь устанавливают в нижний трек и плотно прижимают к проему. Ролики вставляют в направляющую и делают горизонтальную отметку, на том уровне когда дверь беспрепятственно скользит.

При монтаже системы подвесного типа высота расположения бруса определяется схожим образом. Минимальное расстояние между полом и дверью должно составлять 7-10 мм, соответственно чтобы не держать полотно подвешенным, подбирается доска с соответствующим сечением по высоте, на нее упирается дверь и делаются соответствующие отметки.

Перед окончательной фиксацией направляющих, важно убедиться в их прямолинейности, отсутствии уклонов и что не была нарушена общая геометрия

Установка полотна

Монтаж раздвижных дверей можно выполнять после установки всех направляющих. В случае нижнеопорной конструкции, полотно сначала навешивают на верхнюю направляющую, а затем заводят на нижнюю рельсу. Подвесную дверь сразу навешивают полностью.

В случае, если для установки двери не хватает места, то потребуется снять со стены брус с верхним профилем, надеть его на дверь и после этого вывесить всю конструкцию целиком.

Далее следует найти оптимальное место для установки ограничителей направляющих — для этого дверь перемещают то в одну, то в другую стороны и наблюдают чтобы полотно не откатывалось слишком далеко.

Нельзя забывать про установку флажкового ролика на пол. Он должен находится идеально ровно под верхней направляющей. В противном случае перекос двери по вертикали значительно сократит срок службы фурнитуры.

Регулировка

На последнем этапе следует провести регулировку роликовой каретки, чтобы выравнять створки по горизонтали. Начните регулировку угла полотна с нижних колес, чтобы не допустить подвешивания двери на верхнем треке. Поворачивайте по часовой стрелке, чтобы поднять систему, и против часовой, чтобы опустить.

Ознакомиться с подробным описанием процесса выравнивания дверей вы можете в нашей полноценной статье “Регулировка дверей-купе”.

Обращайтесь в нашу компанию если хотите изготовить раздвижные двери в Калининграде под ключ. Мы предлагаем лучшие цены на современные европейские и российские системы, и даем гарантию — 1 год.

Опорная нижняя рельса – гарантия надежности

Нижняя направляющая используется обычно в комбинированной системе, саму по себе ее устанавливают редко. Ее легко повредить, просто наступив, необходимо часто чистить от грязи и пыли, чтобы не происходило заеданий. Дверь с одной нижней рельсой вызывает трудности в использовании и настройке. Отрегулировать ее без верхней рельсы, чтобы передвигалась плавно, очень трудно.

Если двери с нижним рельсом начало заедать — подумайте о внеплановой прочистке пазов от грязи и пыли

Именно на нижнюю направляющую приходится вся нагрузка. В системе с двумя направляющими нижний профиль обеспечивает надежность эксплуатации. Дверь не клинит, она не расшатывается от случайного толчка и даже приложенных усилий. Обеспечивается плавное и практически бесшумное перемещение створок. Две направляющих не критичны при выборе толщины полотна в отличие от устройств с одним только верхним профилем. Сантиметровые и даже более тонкие полотна нормально функционируют. Легкие двери продлевают срок службы всего механизма.

Кроме необходимости постоянного ухода, система с нижней рельсой имеет недостатки, которые, в общем, трудно считать таковыми. Это стоимость, но за надежность и удобства следует платить. Второе – трудности с установкой, но они возникают только в том случае, если пол или потолок кривые. Так что это скорее недостаток строителей, а не механизма. Если желаете установить такую систему, начинать придется с выравнивания пола и потолка.

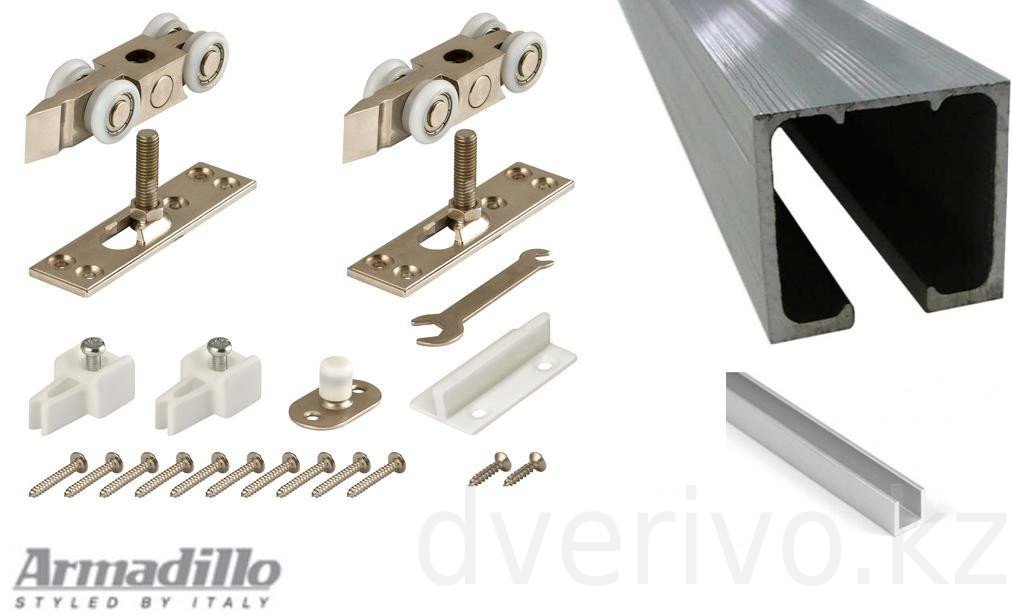

Как правильно подобрать фурнитуру

При выборе высококачественной мебельной фурнитуры следует учесть все факторы и условия использования. Те, кто предпочитает динамичный стиль открывания, часто дополнительно приобретают доводчики и пружинные петли. Если интересует, я также могу рассказать о «как сделать раздвижные двери».

На выбор влияют следующие параметры:

• размеры дверной конструкции;
• общий вес;
• материал;
• внутреннее наполнение мебели.

Помимо этих характеристик важен и внешний вид

Важно, чтобы мебельная фурнитура гармонично вписывалась в общий интерьер. Продукция из металла может обрабатываться любыми декоративными покрытиями: серебром, золотом, латунью, хромом, бронзой и даже чугуном. Старайтесь подбирать фурнитуру в едином стиле

Старайтесь подбирать фурнитуру в едином стиле.

Раздвижные двери – разновидности и используемые типы направляющих

В обширную группу раздвижных дверей входят изделия разных конструкций:

• двери-купе;
• сдвижные и задвижные;
• каскадные двери;
• двери-гармошки (а также двери-книжки);
• радиусные двери.

Тип двери определяет вид направляющих, лучшим образом подходящих для её установки: с одним или несколькими желобами, прямой или изогнутой формы, с одним или двумя рельсами (верхним и нижним). Многообразие раздвижных дверей стало причиной того, что комплекты фурнитуры к ним отличаются друг от друга по многим параметрам: размерам, конфигурации сечения, материалам и способам установки.

Двери-купе требуют обязательного использования нижней направляющей, так как именно на не устанавливаются и опираются створки двери. Верхний рельс выполняет лишь корректирующую роль и обеспечивает строго вертикальное положение дверных полотен. Число желобов в конструкции зависит от количества створок, двигающихся в пределах одной секции.

Механизмы раздвижных дверей

Двери сдвижного типа могут иметь направляющую с одним желобом, потому как в них присутствует лишь одна двигающаяся створка. Направляющих может быть две – снизу и сверху, хотя и одна верхняя, в большинстве случаев, успешно справляется с нагрузкой. Двери этого типа состоят всего из двух полотен, и двигающаяся часть перемещается по собственной линии, не задевая стационарную створку. Сдвижные модели часто покупают, поскольку они легко устанавливаются и удобны в использовании. Монтаж таких дверей можно производить самостоятельно, так как изготовители снабжают их подробными инструкциями.

Трудности при установке сдвижных дверей возникают в случае, если они имеют стеклянные створки. Просверливать отверстия для креплений в стекле нужно специальными инструментами.

Двери задвижного типа, в отличие от сдвижных моделей, имеют створки, которые не просто смещаются в сторону при открытии, но и заходят в стену (частично или полностью). Именно поэтому такие двери часто снабжаются не только верхними и нижними направляющими, но и имеют роликовый механизм в средней части. Стены для задвижных дверей должны иметь специальные ниши, внутрь которых устанавливают кассеты для открывающихся полотен. Задвижные двери удобно устанавливать в тесных помещениях, так как они оставляют свободным околодверное пространство, которое можно занять мебелью или декорирующими элементами.

Раздвижная система для стеклянных дверей

Направляющие для радиусных дверей имеют изогнутую форму, которая соответствует радиусу движения створки при открывании. Как правило, они поставляются только вместе с дверью, так как имеют индивидуальные размеры. Чтобы заменить такие механизмы нужно заказывать изготовление аналога в особом порядке. Число желобов для движения створок зависит от их количества и особенностей движения.

Для каскадных дверей нужны рельсы с несколькими каналами, ведь каждая створка этих моделей передвигается в своей плоскости. Двери, открывающиеся в обе стороны, могут иметь в два раза меньше направляющих, так как расходящиеся полотна спокойно разместятся на одной линии. Число рельсов для двухсторонних каскадных дверей должно соответствовать максимальному количеству створок, «уходящему» в любую из сторон.

Каскадный тип открывания дверей

Складные двери типа «гармошки» и «книжки» с набором установочной фурнитуры сегодня продаются в большинстве магазинов, торгующих дверями. Сложно поверить, что еще не так давно они считались жутким дефицитом и пользовались ажиотажным спросом. Первые модели, появившиеся в нашей стране, имели низкое качество, а их роликовые механизмы постоянно ломались, требуя регулярной замены.

Качество современных складных дверей на порядок выше, чем у ранних аналогов, также как их внешний вид, и эксплуатационные характеристики. «Гармошки» и «книжки» чаще всего относятся к дверям навесного типа, а поэтому снабжаются только верхней направляющей. В верхней части складывающихся полотен монтируют несколько роликов, с помощью которых они двигаются по единственному желобу штанги.

Виды механизмов раздвижных дверей по способу скольжения

Система скольжения раздвижной двери может быть представлена конструкцией открытого или закрытого типа. Первый вариант имеет простую модификацию. В состав раздвижного механизма входят направляющие и роликовые опорные элементы. Количество профилей зависит от конструкции двери, устойчивости в проеме, специфики ее эксплуатации и прочих факторов. Конструкция открытого типа легка в монтаже. Она может быть установлена в любом дверном проеме, невзирая на материал изготовления для стен, ее структуру.

Разновидностью открытой системы является амбарный механизм для раздвижной двери, который состоит из направляющей, роликов, специальных креплений для двери и дверного полотна. Такую конструкцию используют для просторных проходов. Механизм выполняется из стали, характеризуется плавностью и бесшумностью хода, чему способствуют надежные подшипники. Устройство дополняется специальным доводчиком.

Механизм дверей по типу скольжения бывает открытого и закрытого типа

Характеристика системы для раздвижных дверей закрытого типа

Намного реже монтируется система раздвижных дверей закрытого типа. В этом случае дверное полотно скрывается в стене частично или полностью. Такой вариант можно использовать в случае организации межкомнатной перегородки каркасного типа. Она внутри остается полой, куда беспрепятственно может перемещаться дверь, скрываясь в ее теле.

При установке раздвижной системы закрытого типа возле обычной стеновой поверхности конструкция дополнительно укомплектовывается кассетой, которая монтируется к стене, образуя нишу для двери. Она изготавливается из того же материала, что и дверное полотно. Кассету можно выполнить своими руками из гипсокартона или другого материала.

К преимуществам раздвижной двери в стене можно отнести оригинальный внешний вид, удобство в эксплуатации. Нельзя не упомянуть о недостатках такого варианта, которые заключаются в низкой ремонтопригодности и сложности в уходе. В случае возникновения проблем со створкой или ограничителем необходимо демонтировать часть перегородки, нарушив ее облицовку. Полностью заменить роликовый механизм будет весьма проблематично, особенно если дверные полотна перекрываются с перехлестом и их габариты по ширине превышают половину дверного проема.

В системе закрытого типа дверные створки скрываются в стене

В нише для дверной створки будет постепенно скапливаться пыль, которую тяжело убрать. Впоследствии такое засорение может привести к заеданию дверей и некорректной работе всей системы.

Особенности подвесной системы для тяжёлых дверей

Классическая подвесная система для двери представляет собой рельс, прикреплённый к верхней крышке шкафа или верхнему наличнику дверного проёма, по которому движутся ролики с подвешенным на них дверным полотном. Таким образом, вся весовая нагрузка приходится на рельс и верхний несущий элемент конструкции. В нижней части шкафа или дверного проёма располагается нижний рельс, который служит направляющим и ограничительным элементом, не позволяя полотну раскачиваться на подвесе. По нижнему рельсу скользят ролики, прикреплённые к нижнему торцу дверного полотна и не несущие весовой нагрузки.

Конструкторы раздвижных систем основное внимание уделяют безопасности и комфорту. Именно поэтому рекомендуется использовать подвесные, а не опорные варианты. Используя опорную систему, потребитель не избавлен от опасности опрокидывания и падения двери в определённых обстоятельствах

К тому же нижняя направляющая часто засоряется, из-за чего нарушается плавность хода и создаются препятствия для открывания-закрывания

Используя опорную систему, потребитель не избавлен от опасности опрокидывания и падения двери в определённых обстоятельствах. К тому же нижняя направляющая часто засоряется, из-за чего нарушается плавность хода и создаются препятствия для открывания-закрывания.

Для подвесных систем опасность заключается, прежде всего, в инерционной силе, которой обладает скользящая на роликах массивная дверь. Однако с этой проблемой сегодня научились бороться при помощи:

1. патентованных амортизационных устройств, которые встраиваются в каретку с роликами для поглощения вибраций и смягчения хода полотна;
2. систем плавного закрывания, защищающих руки от удара дверью;
3. стопорных приспособлений, гасящих ударную нагрузку при соприкосновении торца дверного полотна со стопорным механизмом;
4. доводчиков, обеспечивающих медленное и надёжное закрывание двери.

Все эти приспособления не только обеспечивают безопасность пользователя, предохраняя его от удара дверным полотном, летящим на роликах по направляющей, но и продлевают срок эксплуатации двери. Если их не устанавливать, то вибрации ударной нагрузки, возникающей при хлопании дверью, будут расшатывать соединительную фурнитуру и разбивать полотно. При использовании демпфирующих систем такого не произойдёт.
