Выбор насоса для теплого пола: тонкости и особенности

Выбор насоса для бытового использования

Недостаточно просто выполнить подсчет всех необходимых параметров

Важно выбрать насос из качественного материала, и отдать предпочтение известным производителям (доступным в вашей местности) этого оборудования. Итак, для бытового применения существует два типа водяного циркуляционного насоса:

Насос с мокрым ротором

Такой насос может спокойно справиться с теплым водяным полом в помещении, площадью до 400 м2. При этом он не является самым мощным агрегатом в своем роде. Его называют «Мокрый» ротор, так как его крыльчатка расположена непосредственно в теплоносителе. Как следствие смазка и охлаждение осуществляется при его использовании. Его главное достоинство заключается в тихой работе, высокой надежности и небольшом потреблении энергии.

Насос с сухим ротором

Это оборудование отличается высокой мощностью. Ротор в нем располагается в отдельной емкости, которая полностью герметична. Время от времени он нуждается в техобслуживании: чистка и смазка. Такой насос можно использовать в своих домах, разве что для обустройства фонтанов, поэтому для организации теплого пола он не подходит.

Итак, с выбором все очевидно. Для напольного отопления потребуется купить только насос с мокрым ротором. Ниже вы сможете посмотреть видео о том, как он выглядит и работает:

Как говорилось выше, важно выбрать качественный корпус, а также плюс ко всему разбираться в его маркировке. Об этом вы узнаете дальше

Практические рекомендации по обслуживанию и эксплуатации циркуляционных насосов

Циркуляционный насос

Для того, чтобы продлить время эксплуатации циркуляционного насоса нужно выполнять несколько правил.

1. Корпус современных насосов изготавливается из непрочных нержавеющих сплавов, а не из чугуна, как делалось ранее. Не затягивайте соединительные элементы с большим усилием, не используйте для герметизации паклю. Для исключения протечек настоятельно рекомендуется пользоваться только современными лентами. Они отлично держат давление воды, а для полной герметизации соединений нет надобности сильно затягивать гайки.

2. Насос должен располагаться в таком месте, чтобы при необходимости можно было без проблем выполнить ремонтные работы или провести очередное регламентное обслуживание. Зарубежные производители выпускают очень качественные насосы, но с учетом отечественных условий эксплуатации и химического состава воды перед каждым отопительным сезоном рекомендуется проверить их техническое состояние

Особое внимание следует обращать на целостность сальника для гидроизоляции вала насоса от ротора. Если вода имеет в своем составе много растворенного кальция, то со временем на металлических поверхностях образуются твердые отложении, повреждающие сальник

Их нужно аккуратно удалить

Их нужно аккуратно удалить.

3

Перед первым запуском системы подогрева пола важно полностью удалить все воздушные пробки. Для этого придется несколько раз сменить воду в системе, при необходимости установить специальный вентиль

Наличие воздушных пробок создает препятствия движению теплоносителей, температура нагрева пола ниже заданной

Автоматика постоянно включает насос, в результате значительно увеличивается время его работы, гарантийный рабочий ресурс преждевременно исчерпывается

Наличие воздушных пробок создает препятствия движению теплоносителей, температура нагрева пола ниже заданной. Автоматика постоянно включает насос, в результате значительно увеличивается время его работы, гарантийный рабочий ресурс преждевременно исчерпывается.

Если все монтажные работы сделаны согласно рекомендациям, показатели мощности и производительности насоса выбраны правильно, технические регламентные работы выполняются своевременно и в полном объеме, то есть гарантия эффективного функционирования системы подогрева пола.

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.

Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м?/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

  • напор, который покрывает потери гидравлики в контуре;
  • производительность – объем воды или подача за определенный временной интервал;
  • рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ?С… +110 ?С;
  • мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.

Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м? является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

  1. Как рассчитать насос для отопления: примеры расчетов и правила подбора оборудования
  2. Подбор циркуляционного насоса: устройство, виды и правила выбора насоса для отопления
  3. Циркуляционный насос для отопления: десятка лучших моделей и советы покупателям

Материал и маркировка корпуса

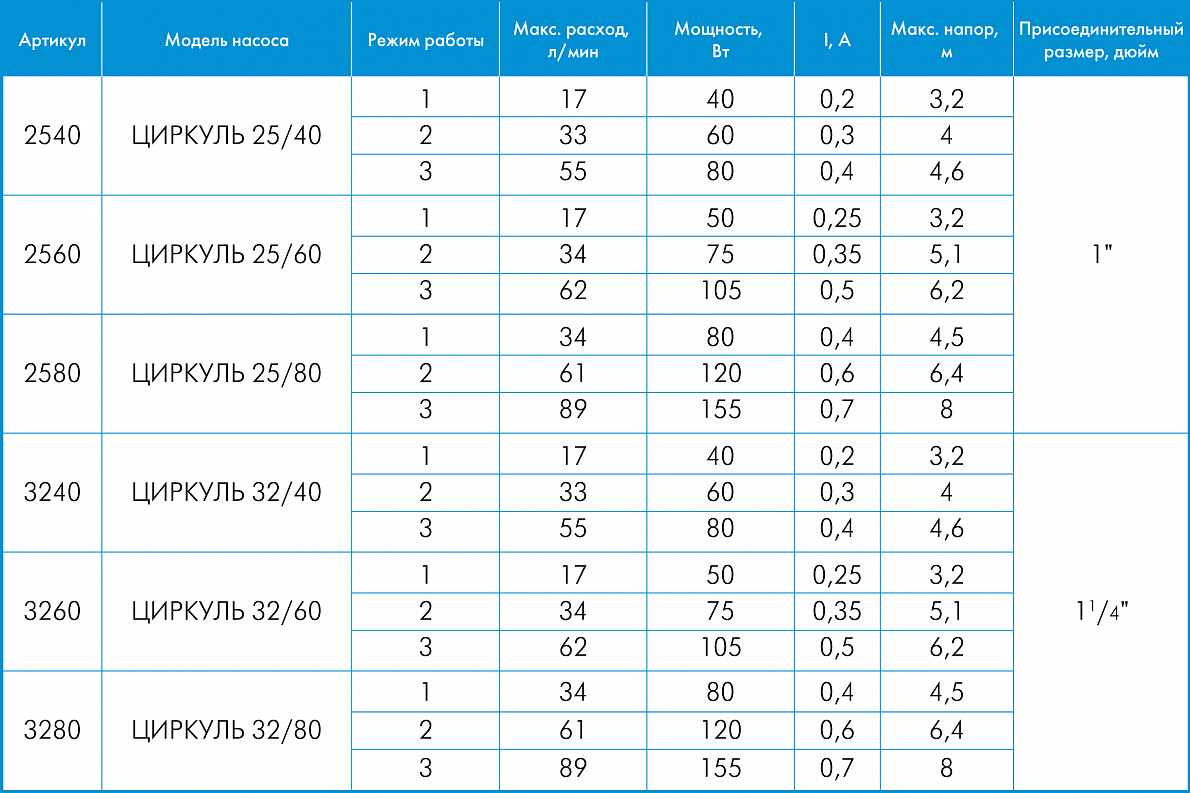

Маркировка на корпусе насоса может выглядеть следующим образом: 25/60–130, 25/40, 32/80 и тому подобное. Каждая цифра имеет свое обозначение.

На примере маркировки 25/60–130 рассмотрим обозначение каждой цифры.

  • Первая цифра (25) указывает на диаметр входного/выходного отверстия в миллиметрах.
  • Вторая цифра (60) указывает на высоту подъема, которую гарантирует выбранная модель. Например, в нашем случае это 6 метров.
  • Третья цифра (130) указывает на монтажную длину всего устройства. Длина учитывается от одного до другого конца, у нас это 130 мм.

Что касается выбора материала корпуса насоса для теплого пола, то здесь также имеются свои нюансы. Особых проблем здесь возникнуть не должно, если трубы выбраны правильно.

Если система замкнутая и в ней недостаточно кислорода, то можно использовать мотор с любым материалом. Однако если в системе имеется активный окислитель, а при выборе не учитывалась проницаемость кислорода, то чугунный корпус использовать нельзя. В таком случае необходим корпус, выполненный из полимера или нержавейки.

Неисправности и как их устранить

В процессе работы циркуляционного насоса могут возникнуть проблем. Одна из них — солевые отложения на крыльчатке, при применении воды — как теплоносителя. Особенно процесс активируется при нагреве воды свыше 55 градусов. Поэтому, большинство моделей имеют терморегулятор, он отключает прибор, чтобы вода остыла до требуемого градуса.

Но даже при этом, соль всё же понемногу будет скапливаться. При работе системы, данный факт существенно не влияет на насос. Но вот при включении тёплого водяного пола после длительного простоя, насос может выйти из строя, так как соль забивает ротор. Проблема решается легко, необходимо вручную произвести прокручивание крыльчатки.

Ещё один момент, который может возникнуть — завоздушивание. Причина образования пробок из воздуха в трубопроводе или агрегате, кроется в неправильном монтаже или эксплуатации оборудования. Избежать это можно несколькими путями:

Удалив пробки воздуха в трубах магистрали — делается это до момента включения нагрева; Установив сепараторы или воздушные клапаны; Проводя периодические обслуживание оборудования — это особенно важно сделать при появлении неотапливаемых зон. Чтобы не возникали воздушные пробки, нельзя проводить резкую смену температурного уровня и давления в системе

Чтобы не возникали воздушные пробки, нельзя проводить резкую смену температурного уровня и давления в системе.

Насос для теплого водяного пола

Насос для теплого водяного пола – не самый дорогостоящий, но обязательный элемент системы отопления, от которого во многом зависит эффективность ее работы (теплоотдача и экономичность).

Это устройства, принцип работы которых основан на создании центробежной силы.

По сути, основными элементами агрегата являются:

  • корпус (в зависимости от размеров и мощности агрегата может изготавливаться из полимерных материалов, нержавеющей стали и чугуна);
  • вал с крыльчаткой, обеспечивающий затягивание и проталкивание жидкости;
  • электромотор, заставляющий ротор (вал) вращаться.

Какой насос выбрать?

  1. Как понятно из названия, циркуляционные насосы обеспечивают циркуляцию теплоносителя по системе. При этом для работы с обогреваемыми полами применяются два типа:

    с мокрым ротором, когда создающая вращение, затягивающая и под давлением проталкивающая по трубам воду крыльчатка расположена внутри корпуса агрегата и находится в непосредственном контакте с нагретым теплоносителем;

Циркуляционные аппараты с мокрым ротором, благодаря особенностям своей конструкции, отличаются более компактными габаритами и доступной ценой.

При этом жидкость-теплоноситель выполняет для них одновременно роль смазки.

Выбирать циркуляционный насос стоит исходя из площади отапливаемой поверхности, а также от площади жилища в целом. Устройства с мокрым ротором не характеризуются высокой мощностью и производительностью, а потому для обустройства системы водяного встроенного отопления жилища площадью более 400 квадратных метров не пригодны.

Более мощными, подходящими для работы с системах обогрева промышленных комплексов и многоквартирных домов представляются циркуляционные насосы с сухим ротором, вынесенным за корпус агрегата. Однако высокая производительность устройства требует и постоянного профессионального обслуживания. Это обеспечит высоконагруженному аппарату стабильную длительную работу без перебоев.

Также отвечая на вопрос о том, какой ставить насос на теплый водяной пол, стоит проанализировать условия работы агрегата. Устройство контактирует с водой. При этом абсолютной герметичности системы отопления достичь нереально, и в трубах, а также в насосе скапливается воздух, в результате чего происходит окисление и коррозионное разрешение. В связи с этим на устройства, выполненные в чугунном корпусе, смотреть нужно в последнюю очередь как они изготовлены из материала, подверженного окислению.

Для наиболее простых, не используемых постоянно систем отопления вполне подойдут недорогие односкоростные варианты, в то время как для возможности регулирования подачи теплоносителя и температуры лучше отдать предпочтение более дорогим двух- и трехскоростным моделям. Поскольку проникающий в систему и скапливающийся воздух нуждается в сгоне, лучше организовать водяной теплый пол с циркуляционным насосом, имеющим на корпусе специальную откручивающуюся гайку, позволяющую спустить воздух из системы, тем самым повысив эффективность обогрева. Подбор агрегата по параметрам маркировки.

Зная, как выбрать насос для теплого водяного пола правильно, можно исключить такие проблемы как финансовые потери из-за переплаты за устройство большой мощности при требуемой меньшей, либо же связанные с низкой эффективностью и недолговечностью устройства при интеграции в систему, требующие замены агрегата на новый подходящий.

Прежде всего, необходимо ориентироваться на параметры напора и производительности, а также мощность контура теплого водяного пола.

Производительность

Для определения требуемой производительности циркуляционного насоса необходимо мощность контура (кВт), помноженную на постоянный коэффициент 0,86 (для воды, для иных сред другие значения), разделить на разницу температур теплоносителя на входе и выходе.

Значение производительности определяется по каждому контуру отопления отдельно, после чего полученные показатели складываются в один общий.

Это и будет итоговая требуемая производительность устройства.

Для двухэтажного дома лучше спроектировать и смонтировать на каждом этаже по системе контуров, подключенных к отдельному коллектору с насосом.

Эффективность работы отопления будет выше, нежели при одном общем коллекторе и одном мощном насосе.

Напор

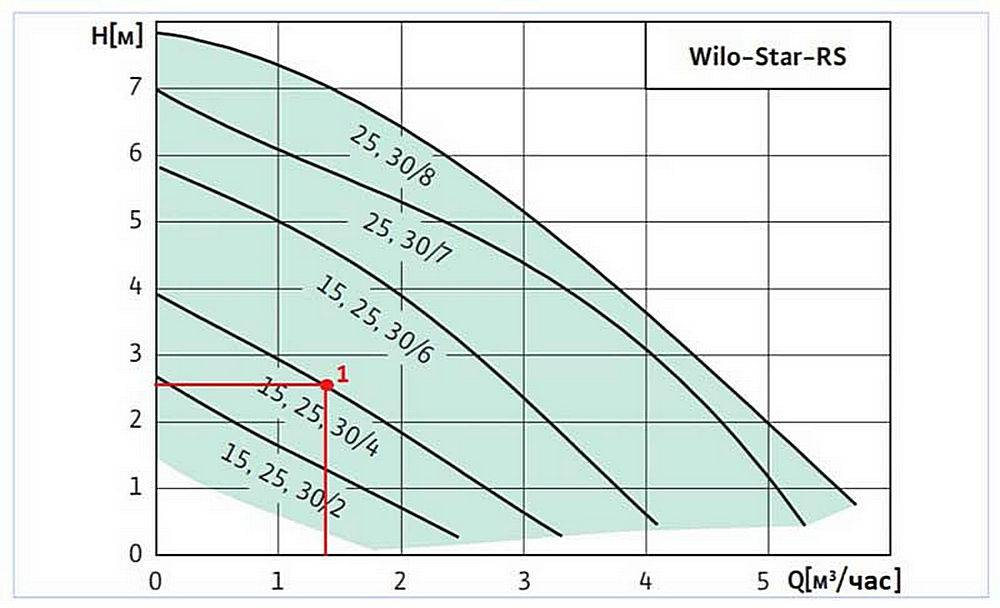

Характеристика мощности насоса, описывающая его способность выталкивать воду в вертикальном направлении, называется напором и измеряется в метрах водяного столба или атмосферах. Для одноэтажных частных домов подойдут устройства с напором 0,6 атм или 6 м.в.с.

Насос не должен работать на износ, а потому подбирать его следует, ориентируясь на указанные в его маркировке средние значения.

Как правильно рассчитать мощность насоса

Установленный насос не создает дополнительное давление, а только подталкивает теплоноситель. Скорость теплоносителя должна меняться от потребности тепла и от изменяющихся погодных условий. Учитывая этот факт, намного лучше внедрять насос, который будет регулируемым (отличный вариант трехскоростной).

При выборе следует отталкиваться от двух главных параметров:

  1. Производительность.
  2. Напор.

В том случае, когда теплоноситель вода, расчеты необходимо выполнять по такой формуле:

Q = 0,86*Pн/ (t пр.т — t обр.т)

  • Pн – мощность (кВт) отопительного контура;
  • t пр.т – уровень температуры (теплоносителя) подачи;
  • t обр.т – уровень температуры (теплоносителя) обратки.

Здесь расчеты, отображены исходя от одного контура. Если их будет несколько, то все суммы с каждого контура необходимо сложить. В результате можно узнать, какой мощности необходим агрегат. Как правило, в системе разница температуры может достигать до 5 °С. Требуемая мощность для контура, полностью зависит от отапливаемой площади. Поэтому чтобы приблизительно сделать такие расчеты можно воспользоваться таблицей (см. ниже). При этих расчетах использовались средние цифры (запас в 15–20%), ведь каждый отдельный регион в России имеет разные климатические условия. А если дом имеет качественное утепление, то требуемую мощность следует скорректировать индивидуально.

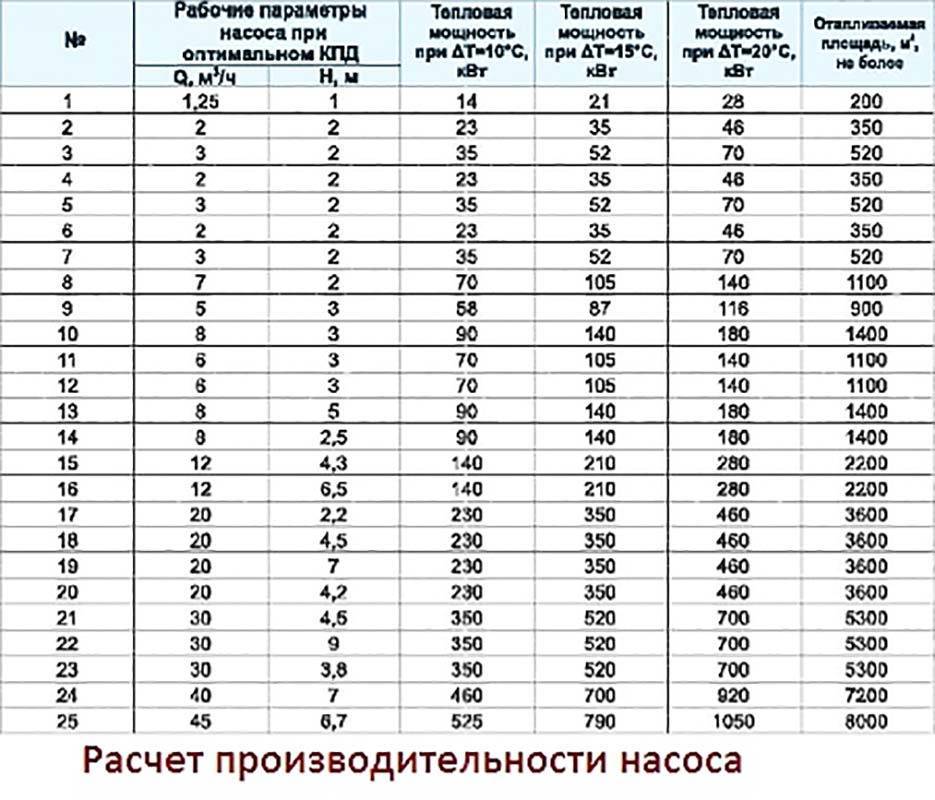

Площадьотопления м2Производительность насоса
Радиаторное отоплениеТеплый пол
80–1200,41,5
120–1600,52,0
160–2000,62,5
200–2400,73,0
240–2800,84,0
300–3501,2–1,5

Что касается другого параметра, по которому выбирается насос – напор, то здесь также необходимо провести важные вычисления. Не секрет, что наличие фитингов, а также сама труба создает гидравлическое сопротивление. По этой причине требуется подобрать соответствующий напор, который будет выдавать насосная группа. Что касается уровня сопротивления, то он зависит от используемого материала для труб. Об этом можно узнать в документах, которые обычно прилагает производитель.

К вычислениям важно добавить имеющееся сопротивление, которое еще и увеличивается на фитингах/арматуре (1,2) и на вентиле (1,7). Если используется высокотемпературный котел, то в обязательном порядке монтируется смесительный узел

Он имеет коэффициент сопротивления 1,3. Итак, для таких вычислений потребуется следующая формула:

H = (П*L + SК) / (1000)

  • H – напор насоса.
  • L – протяженность контура.
  • П – коэффициент гидравлического сопротивления на метр трубы.
  • К – уровень запаса мощности.
  • L – протяжность контура.

Так, длина контура умножается на показатель гидравлического сопротивления метра трубы. Значение получается в измерении кПа (кило Паскали). Это значение следует перевести в атмосферное по следующей формуле:

100 кПа = 0,1 атм.

Полученный результат умножается на коэффициент. После проведения всех этих операций определяется рабочая точка насоса. На следующем этапе осуществляется выбор насоса

Для этого важно обратить внимание на его технические характеристики, которые выражены в графике. Желательно, чтобы выбранная модель подходила к середине трети, на схеме отмечена зеленым цветом

Если выбор пал на трехскоростной насос, то появляется возможность создать максимальный режим работы. Он не будет работать на пределе, что положительно скажется на продолжительности и эффективности его эксплуатации.

Зачем нужен насос

Особенностью водяного пола является то, что длина трубы может превышать 1 м при диаметре максимум 2 см. Таких контуров в системе несколько. Затрудняют циркуляцию жидкости и повороты, которых в системе достаточно много. Обеспечить хорошую циркуляцию можно только оснастив систему водяного теплого пола насосом

Остановимся подробнее на том, как правильно выбрать насос, и на какие моменты следует обратить особое внимание

Производители предлагают самые разные модели. Они отличаются функциональностью и, естественно, ценовой политикой. Не стоит останавливаться на бюджетных вариантах. Они не имеют дополнительных возможностей и, как правило, не долговечны.

Желательно, чтобы насос для теплого пола имел функцию переключения скоростей. Оптимальный вариант – трехскоростной насос. Это позволит поддерживать в системе нужную температуру. Вода подается в систему с определенной скоростью. Естественно, и движение по системе осуществляется с той же скоростью.

При понижении температуры в помещении теплоноситель будет отдавать больше тепла, а, следовательно, быстрее охлаждаться. И температура жидкости в трубах понизится. Чтобы этого не произошло нужно увеличить скорость подачи теплоносителя в систему. Таким типом устройства можно управлять вручную.

Если же хочется сделать все таким образом, чтобы система функционировала самостоятельно, то можно автоматизировать механизм. Сегодня для этого есть все необходимое.

Статья по теме: Стыковка плитки и ламината — делаем красиво

Что касается типа оборудования, то для водяного пола лучше приобрести циркуляционный насос. Такое устройство подает жидкость в систему с заданной скоростью. При этом не образовывается избыточное давление.

Есть насосы с мокрым и сухим ротором. Первые не отличаются большой мощностью. Поэтому для большого помещения не подойдут. Максимальная квадратура, которая им по силам – 400 кв.м. К достоинствам такого типа оборудования можно отнести низкое потребление электроэнергии и надежность. Также следует отметить, что насосы с мокрым ротором работают очень тихо.

Если площадь помещения превышает 400 кв. м., то систему нужно оснастить наосом с сухим ротором. Во время эксплуатации такого агрегата необходимо систематически проводить техническое обслуживание. А именно, чистить и смазывать.

Еще один момент, на который стоит обратить внимание при выборе устройства – наличие выпускного вентиля. Если система теплого пола оснащена кранами для спуска воздуха, то наличие вентиля не является обязательным. Если же нет, то попавший в трубы воздух будет мешать циркуляции воды

Если же нет, то попавший в трубы воздух будет мешать циркуляции воды.

Отличаются насосы не только своими характеристиками, типом и функциональными особенностями, но и внешним видом. Производители предлагают насосы, корпуса которых изготовлены в чугуне, нержавейке или полимерном материале. Если система полностью герметична, то по большому счету можно выбрать любой вариант. Если же по поводу герметичности есть сомнения, то чугунный вариант не подойдет. Под воздействием воздуха металл начнет окисляться, что приведет к неисправности агрегата.

Особое внимание следует обратить на маркировку прибора и его габариты. Маркировка насосов предполагает наличие двух цифр, написанных через дробь. Первая указывает на диаметр входных или выходных отверстий

Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину

Первая указывает на диаметр входных или выходных отверстий. Значения указываются в миллиметрах. Вторая цифра указывает на высоту подъема. В маркировке присутствует еще одна цифра, написанная через дефис от первых двух. Она указывает на монтажную длину.

Статья по теме: Выбираем модные обои для зала 2020: фото и 7 разновидностей

Ну и, конечно же, стоит поговорить о производителях. Лучше всего себя зарекомендовали европейские фирмы. Экономить на оборудовании не стоит. Именно насос можно назвать «сердцем» системы. Поэтому есть смысл приобрести оборудование от немецких производителей.

Важные особенности установки

Главным секретом правильной установки насоса является горизонтальная направленность его ротора. Если установить ротор вертикально, то насос потеряет в мощности до 30%.

Местом установки в системах водяного обогреваемого пола чаще представляется подающая ветвь трубопровода после смесительного узла.

Возможные неисправности в работе и их устранение:

  1. Частой проблемой, настигающей домовладельцев в самом начале нового отопительного периода, представляется накапливание солей на крыльчатке ротора, особенно при использовании в качестве теплоносителя обычной жесткой водопроводной воды.
  2. Если посмотреть информацию по теме «теплые полы водяные насос и водонагреватель», можно отметить, что такая отопительная система не рассчитана на температурный режим выше 50?С, так как при более высоких температурах происходит закоксовывание ротора солевыми отложениями. Не каждая модель насоса оснащена датчиком, контролирующим температуру воды и отключающим насос до тех пор, пока показатель температуры воды не придет в норму.
  3. Отказывающееся качать воду устройство можно «расшевелить», если отверткой несколько раз провернуть крыльчатку. После нескольких свободных оборотов устройство можно установить на место и включить в сеть.

Когда нужен насос для водяного теплого пола?

Процесс циркуляции воды по системе теплого пола заключается в том, что теплоноситель проходит через приборы. В процессе происходит выход тепловой энергии, которая обеспечивает прогрев окружающей среды. Если вы не намерены использовать насос, тогда принцип установки теплых полов основан на установке труб под определенным углом к поверхности основания.

В случае с естественной циркуляцией теплоноситель должен транспортироваться самостоятельно, поэтому важно обеспечить траекторию перемещения без преград. Без насоса сложно организовать прогрев только в простых трубопроводах

С множеством узлов, переходов лучше выбрать насос.

Без насоса сложно обеспечить быстрое перемещение теплоносителя. Это объясняется тем, что теплоноситель при прохождении в системе возвращается холодным. Это влечет увеличение непрерывных нагрузок. Полы без встроенного насоса не всегда оправдывают ожидания домовладельцев. Именно поэтому большинство монтажников склоняются к установке этого прибора.

Влияние количества контуров на расходы

Во избежание тепловых потерь и обеспечения циркуляции воды в системе рекомендовано использование цельной трубы. Любые переходы, стыки влияют на качество обогрева и энергоэффективность системы. Для расчетов насоса потребуется замерить тепловой контур. Это можно сделать самостоятельно, зафиксировав линии и расстояния между ними.

Выделяют три самых распространенных методики расчета трубопровода:

  • по среднему показателю. Ориентируются на факт, что квадратному метру пола соответствует 5 погонных метров труб. Для начала рассчитываете площадь жилья под теплые полы. Полученное число множите на 5;
  • по среднему шагу. Согласно этой методике, множат среднюю величину шага на всю площадь помещения под теплый пол. К полученному значению прибавляют «запас» – не более 10%;
  • с расчетом ширины площади. Если вы планируете установить по схеме зиг-зага, можно ширину умножить на число шагов и добавить длину помещения.

Если полученные данные не превышают 120 погонных метров необходимого расхода трубопровода, это оптимальный вариант. С такими показателями жидкость сможет обеспечить тепло в доме. Также она не будет остывать до температур, которые влияют на снижение давления. Большая продолжительность трубопровода не будет оправданной. Тогда лучше установить еще один контур и под него выбирать отдельный насос.

Разновидности устройств

Конструктивные особенности, которые отличают насосы друг от друга, характеризуются в первую очередь по мощности устройства, необходимого для того или иного помещения.

Всего известно 2 вида устройств для увеличения скорости циркуляции жидкости внутри тёплого пола: с «мокрым» ротором и «сухим». Причём разница между ними существенная.

«Мокрый» ротор

«Мокрый» ротор

Так называемые мини-насосы для тёплого пола. Благодаря тому, что крыльчатка расположена рядом с ротором, его размеры уменьшены до минимума. Для предотвращения попадания влаги на электромотор на валу устанавливаются сальники из высокопрочной резины. Некоторые имеют дополнительную гидрозащиту.

Благодаря своим габаритам, такой насос для тёплого водного пола используется в жилых помещениях.

«Сухой» ротор

Такой ротор подходит для дома в несколько этажей

Основные детали такого гидравлического насоса расположены на некотором удалении от жидкости. Для них предусмотрен отдельный корпус, соединённый с крыльчаткой валом.

Если вмонтировать насос с «сухим» ротором в систему, он сможет продавить воду даже в частном доме, имеющем несколько этажей. При грамотно выбранной мощности агрегата тёплый пол будет функционировать без особых проблем.

Но несмотря на очевидные преимущества, для жилых помещений они практически не используются. Это связано с тем, что для их подключения необходимо трёхфазное электропитание напряжением 380 В. Кроме этого, их установка на тёплых полах требует специального помещения с платформой. Дело в том, что при работе насосы издают высокий уровень шума и весят более 100 кг.

Выбор насоса для системы водного пола

Многих хозяев частных домовладений, планирующих установить систему обогрева напольного покрытия, интересует вопрос: «Циркуляционный насос для теплого пола как выбрать?».

Специалисты советуют покупать насосы одновременно с конструкционными элементами «теплого» пола. Попытки самостоятельного приобретения агрегата могут закончиться снижением эффективности работы системы или быстрым выходом ее из строя. Что касается ремонта «теплого» пола, то он обойдется в значительную сумму.

Однако, если отсутствует такая возможность, то зная, как рассчитать насос для теплого пола и как его грамотно выбрать, можно подобрать нужную модель.  «Как рассчитать водяной теплый пол – советы от специалиста».

До покупки следует обратить внимание на определенные параметры:

  1. Производительность в кубометрах или в количестве литров жидкости, которая перекачивается в единицу времени. Чтобы обеспечить обогрев помещения в достаточной степени, агрегат должен пропускать за час трехкратный объем теплоносителя, который может находиться в отопительном контуре.
  2. Максимально возможный напор. Его подбирают, учитывая диаметр, длину и материал изготовления труб для контура.
  3. Габариты. Чем меньше размеры агрегата, тем проще отыскать для него место монтажа. Но небольшие насосы не способны работать с высокой производительностью.
  4. Фазность тока. Для жилых домов будет достаточно насосов, имеющих однофазный двигатель. Для больших по площади зданий, например, промышленного назначения, следует приобретать агрегаты с приводом от трехфазного двигателя.

Расчет рабочего давления в контуре

Как произвести расчет насоса

Монтаж насосного оборудования

При любых обстоятельствах, ротор насоса должен быть в горизонтальном направлении

Хотя допускается и вертикальная установка, важно учесть, что 30% мощности он будет терять автоматически. В систему водяного отопления его следует внедрять в подачу после смесительного узла

Это объясняется нормальной температурой, которая имеется в этом месте. Но существуют схемы и с установкой в других местах, например, в байпасе подмеса или на обратке.

Большинство насосов имеют специальный выпускной вентиль. Он необходим для того, чтобы устранить лишний воздух из системы, который попал в насос. Этот вентиль представлен небольшим диском на передней панели. В нем имеется канавка для прямой отвертки. Ее следует повернуть против часовой стрелки, вследствие чего весь воздух выйдет. Когда вода польется ровной струей, клапан закрывается.

Итак, как видно теплый пол невозможно организовать без насоса. Он содействует лучшей циркуляции теплоносителя и распространению тепла по всей поверхности теплого пола. Если у вас есть опыт по выбору этого оборудования, то нам будут интересны ваши комментарии, которые можно оставлять в конце статьи. Приложенное видео поможет вам узнать другие особенности монтажа данного оборудования.

Видео о сборке циркуляционного насоса:

Остались вопросы?

Расчет параметров насоса

В системах отопления устанавливают циркуляционные насосы. Они не создают избыточного давления, а просто проталкивают теплоноситель с определенной скоростью. Так как потребность в тепле меняется в зависимости от погодных условий, то и скорость движения теплоносителя должна меняться. Потому лучше устанавливать регулируемые насосы — трехскоростные.

Перед покупкой следует определиться с двумя основными параметрами: производительностью (расходом) и напором. Если теплоносителем будет выступать вода, рассчитывают производительность насоса по следующей формуле:

Q = 0,86*Pн/(tпр.т — tобр.т)

  • Pн — мощность отопительного контура, кВт;
  • tобр.т — температура теплоносителя в обратке
  • tпр.т — температура подачи.

Разница температур в системах водяного отопления составляет обычно 5оС, мощность контура чаще всего зависит от отапливаемой площади, потому для упрощения побора насоса для водяного теплого пола можно воспользоваться таблицей. Но нужно учесть, что при расчетах брались средние цифры для средней полосы России. Потому, если у вас дом имеет не лучшее утепление, или вы живете значительно севернее или южнее средней полосы, вам придется скорректировать результат (или посчитать самостоятельно). Вообще, этот параметр берут с запасом 15-20% на случай аномальных холодов.

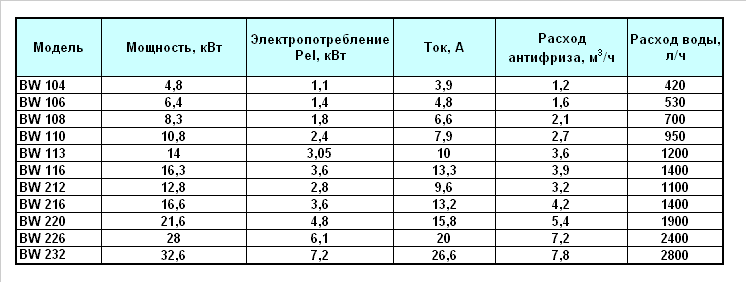

Таблица определения производительности насоса в зависимости от отапливаемой площади

Вторая характеристика, по которой подбирают насос — это напор, который он может создавать. Напор необходим для преодоления гидравлического сопротивления труб, фитингов, других компонентов системы. Сопротивление системы зависит от материала трубы и ее диаметра. Значение гидравлического сопротивления трубы имеется в сопроводительных документах к ним (можно воспользоваться усредненными данными). Также в расчет принимают увеличение сопротивления на вентиле (1,7), на арматуре и фитингах (1,2) и на смесительном узле (необходим при использовании высокотемпературного котла и коэффициент для него 1,3).

H= (П*L + SК) /(1000),

  • H — напор насоса;
  • П — гидравлическое сопротивление погонного метра трубы,
  • Па/м; L — длина труб наиболее протяженного контура, м;
  • К — коэффициент запаса мощности.

Для расчета требуемого напора в контуре паспортное гидравлическое сопротивление метра трубы умножают на длину контура. Получают значение в кПа (килопаскалях). Переводят это значение в атмосферы (напор насосов измеряется в атмосферах) 100 кПа=0,1 атм. Найденное значение в зависимости от наличия арматуры и вентилей умножают на соответствующие коэффициенты. После всех операций вы нашли рабочую точку насоса.

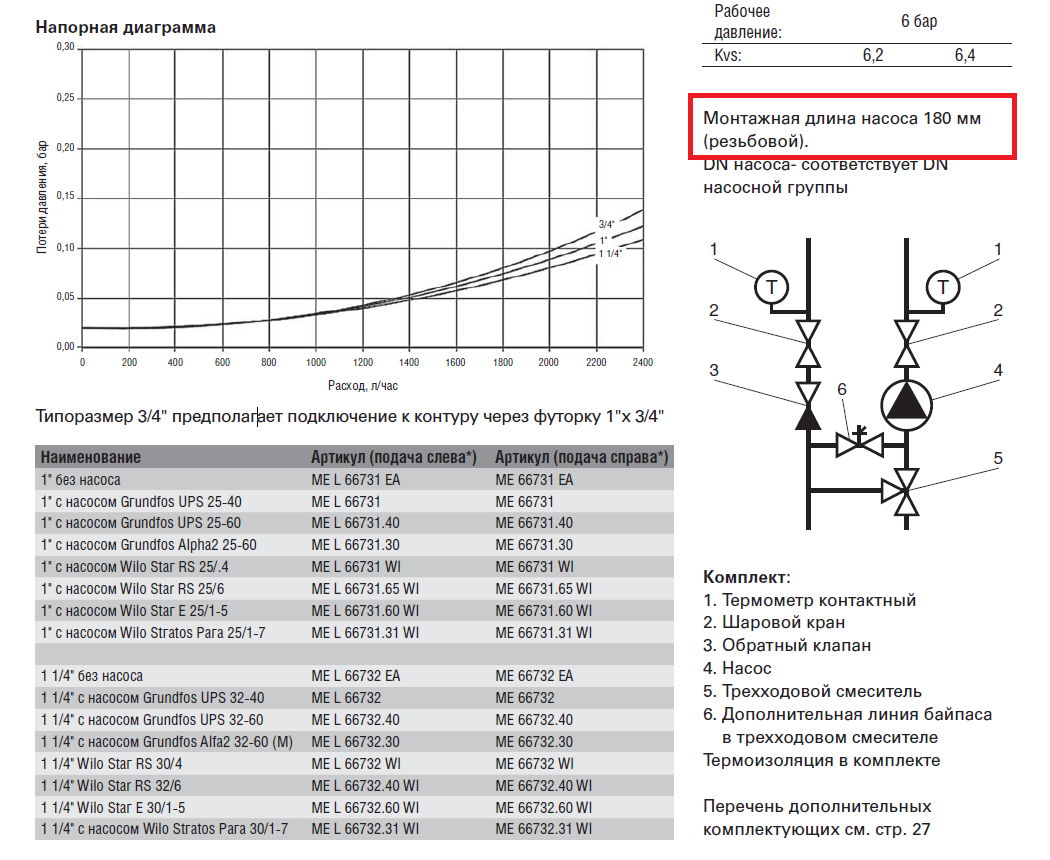

По графической характеристике выбираете модель

Но расчет насоса для теплого пола еще не окончен. Теперь нужно выбрать модель. Для этого в каталоге понравившегося производителя находите характеристику насоса. Она представлена в виде графика. Подбираете модель так, чтобы найденная рабочая точка находилась в средней трети характеристики. Если устанавливать будете трехскоростной вариант, то подбирайте модель по второй скорости — так обеспечите оптимальный, а не на пределе, режим работы и ваш насос будет служить долго и обеспечит нормальную температуру даже в холодные дни.

Монтаж и эксплуатация

При установке и подключении водяных циркуляционных насосов следует помнить о следующем:

  1. Монтаж должен быть выполнен таким образом, чтобы рабочий вал располагался горизонтально, иначе фактическая мощность снижается на 25-30%.
  2. Для системы теплого пола, изделие целесообразно монтировать в обратной ветке, по схеме с байпасом. В противном случае может создаться разрежение теплоносителя на выходе из отопительного котла с его резким перегревом.
  3. Перед пуском водяного насоса из коллектора обязательно стравливают воздух.

Установка оборудования ведется в следующей последовательности: устанавливается байпас, до и после агрегата к линии присоединяются два крана Маевского, а перед насосом дополнительно – еще и очистной фильтр.

Читать также: Байпас для отопления: для чего нужен и как установить

Наиболее часто встречающейся проблемой при эксплуатации рассмотренных изделий является их повторный запуск после длительного простоя. Дело в том, что во время работы в период предыдущего отопительного сезона, на подвижных частях водяного насоса откладывается значительное количество накипи. Провернуть крыльчатку можно и вручную, но лучше разобрать агрегат, извлечь ротор и тщательно очистить всю внутреннюю поверхность от отложившихся солей.

Читать также: Как рассчитать мощность и длину контуров водяного теплого пола

Лучшие насосы для теплого пола

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
