Навес из профильной трубы

Подготовительные работы: разработка чертежа

Для начала необходимо точно определиться с местом размещения навеса, так как это очень важно для выбора материала будущей конструкции и покрытия кровли. Лучше всего размещать их на ровной местности или возвышенности, так как там легче будет сделать необходимый дренаж

Если вы решите построить конструкцию в низине, то собирающаяся вода «заставит» вас делать дополнительную ливневую канализацию, что повлечёт за собой непредвиденные расходы.

Выбор места для строительства навеса — очень важный этап работы

Также важно сделать предварительный чертёж навеса из металлического профиля. Кроме расположения стоек, необходимо учесть сечение профильных труб

Если длина конструкции не будет превышать 6 м, а ширина 4 м, то для устройства опор можно взять трубу с сечением 60х60 мм. Для возведения конструкции больших размеров берут трубу с сечением 80х80 мм.

Предварительный чертеж навеса из профильной трубы необходим для расчёта материала

Список необходимых инструментов

Для изготовления металлического навеса вам понадобится определённый набор инструментов:

  • строительный уровень;
  • штыковая лопата;
  • аппарат для сварки;
  • рулетка;
  • правило (уровень);
  • дрель;
  • болгарка;
  • перфоратор;
  • болты и шайбы;
  • профильные металлические трубы;
  • шурупы для кровли со специальными прокладками;
  • строительный уголок;
  • поликарбонат, профнастил или шифер;
  • цемент, песок, средний гравий;
  • фланец.

Расчёт необходимого количества профильных труб

Для возведения небольшого односкатного навеса необходимо произвести точные расчёты и составить предварительный чертёж:

  1. Навес длиной в 6 м должен иметь 8 опорных металлических стоек. Для этого можно использовать металлический профиль с сечением 80х80 мм. Толщина стенок трубы должна быть более 3 мм для большей устойчивости конструкции.

    Опоры для навеса из профильной трубы должны быть крепкими

  2. Одна сторона конструкции должны быть выше второй в зависимости от выбранного кровельного материала. Так, например, для поликарбоната будет достаточно угла наклона от 20 до 25 градусов.
  3. Для каждой пары стоек должны быть предусмотрены конструкции усиления, называемые фермами. Они изготавливаются из равнополочных уголков или профиля с сечением 60х60 мм.

    Основной метод соединения металлических деталей — сварка

  4. Обрешётку наваривают с шагом в 1 м из металлической профильной трубы сечением 40х40 мм. Такой навес может выдержать около 400 кг снега при условии, что конструкция будет установлена стационарно.
  5. Для устройства стоек понадобится 8 профильных труб.
  6. Для обрешётки кровли понадобится 12 профилей. В некоторых случаях владельцы домов экономят, устанавливают вместо 8 стоек всего 6. Также можно сократить количество труб для обрешётки, но специалисты не рекомендуют этого делать, поскольку это приведёт к потере жёсткости, а в будущем и к разрушению всего сооружения.

    Количество стоек должно быть таковым, чтобы в жёсткости конструкции не было сомнений

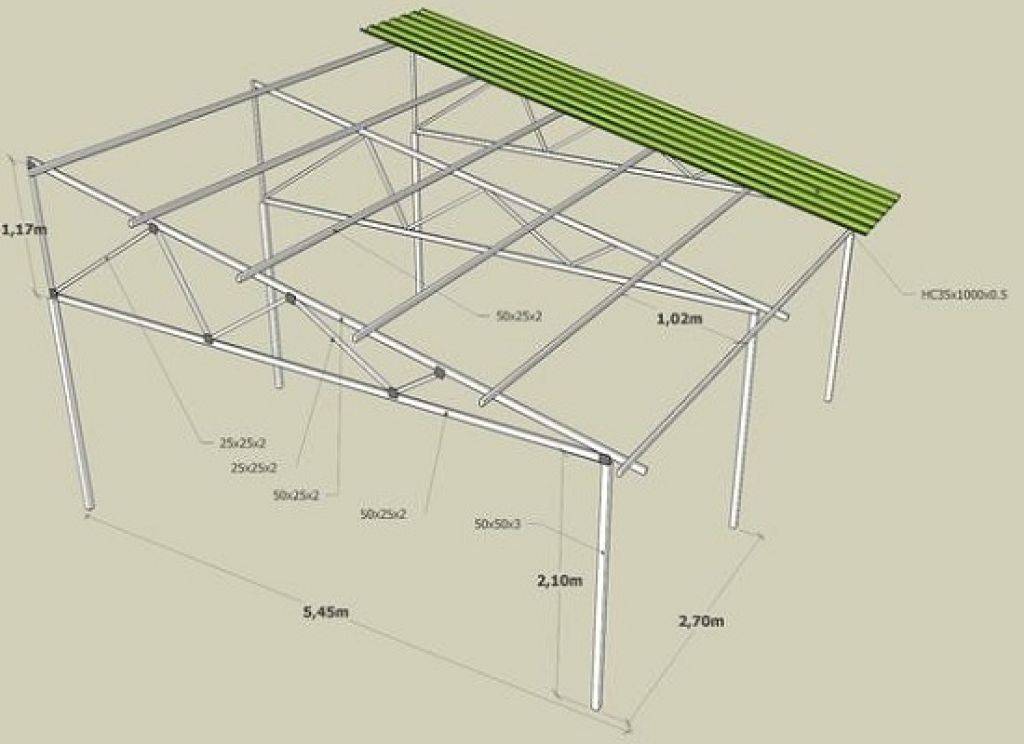

  7. Основа односкатного навеса представляет собой треугольник из профильных труб, который имеет один угол в 90 градусов. Его больший катет должен равняться расстоянию, которое соответствует длине от торцевого края стойки до стены здания или до внешней стороны противоположной стойки, если навес построен вдалеке от других домов.

Односкатный навес представляет собой самую простую конструкцию

Этап IV. Изготавливаем и устанавливаем фермы

Мы дадим вам несколько ценных советов, как самостоятельное без особых сложностей сварить такие фермы прямо у себя на участке:

  • Вариант первый: можно обратиться к заводу, и они сделают на заказ по вашему рисунку все нужные отдельные элементы, которые вам останется только сварить уже на месте.
  • Второй вариант: приобретите готовый профиль. Тогда вам останется только обшить фермы изнутри досками или фанерами, а в промежутке уложить по необходимости утеплитель. Но и обойдется этот способ, конечно же, дороже.

Вот, к примеру, хороший видео-урок, как удлинить трубу при помощи сварки и достичь идеальной геометрии:

Вот также очень полезное видео, как отрезать трубу под углом 45°:

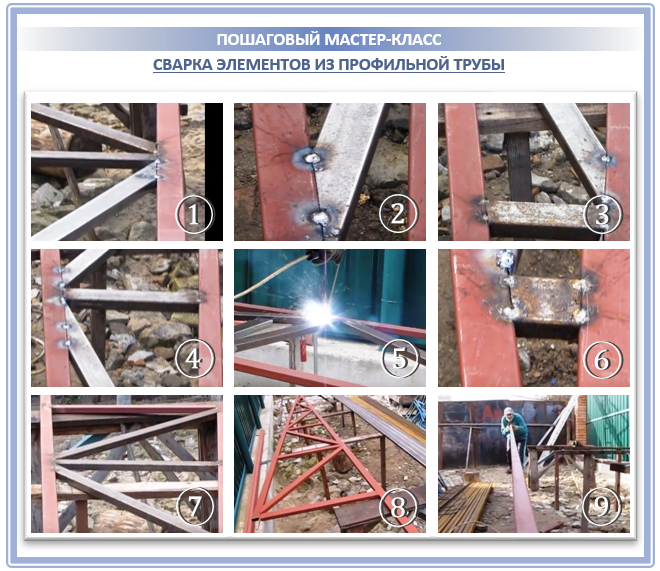

Итак, теперь подходим непосредственно к сборке самих ферм. Справиться с этим вам поможет такая пошаговая инструкция:

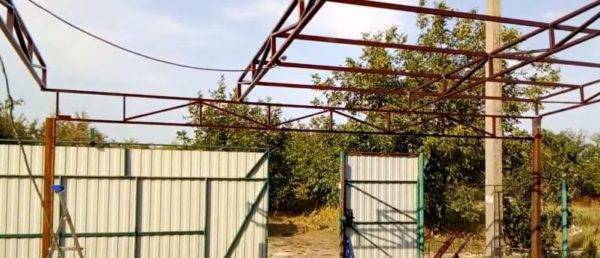

Шаг 1. Сначала подготовьте фермы. Лучше их заранее сваривать прямо на земле.
Шаг 2. Установите вертикальные опоры для будущих ферм

Крайне важно, чтобы они были действительно вертикальными, поэтому проверьте их отвесом.
Шаг 3. Теперь возьмите продольные трубы и приварите их к опорным стойкам.
Шаг 4

Поднимите фермы и приварите их к продольным трубам. После этого все места соединения важно очистить.
Шаг 5. Готовый каркас покрасьте специальной краской, предварительно очистив и обезжирив его
Особое внимание при этом уделите местам соединения профильных труб.

С чем еще сталкиваются те, кто изготавливает такие фермы в домашних условиях? Во-первых, заранее продумайте опорные столики, на которых вы будете класть ферму. Далеко не лучший вариант бросить ее на землю – работать будет очень неудобно.

Поэтому лучше поставить небольшие мосты-опоры, которые будут немного шире, чем нижний и верхний пояс фермы

Ведь вы будете вручную замерять и вкладывать между поясами перемычки, и важно, чтобы они не проваливались на землю

Следующий важный момент: фермы из профильной трубы тяжеловаты на вес, а поэтом вам понадобится помощь минимум еще одного человека. Кроме того, не помешает подмога и в такой нудной и кропотливой работе, как зашкуривание металла перед варкой.

Также в некоторых конструкциях приходится сочетать разные виды ферм, чтобы присоединить крышу к стене здания:

Еще учитывайте, что нарезать фермы вам нужно будет много, для всех элементов, а поэтому советуем вам либо приобрести, либо соорудить самодельный станок по типу того, что в нашем мастер-классе. Вот как он работает:

Во так, шаг за шагом, вы составите чертеж, рассчитаете решетку фермы, сделаете заготовки и сварите конструкцию уже на месте. Причем у вас в расходе будут также и остатки профильных труб, поэтому, ничего не нужно будет выбрасывать – все это понадобится для второстепенных деталей навеса или ангара!

Особенности конструкции

Навес – это малая архитектурная форма, часть крытой площадки, имеющей функциональное или декоративное назначение. Основная функция этой конструкции – защита площадки от осадков и солнца.

Металлопрофиль выгодно отличается от других материалов устойчивостью к биологическому, химическому, механическому воздействию. Профтрубы с квадратным или прямоугольным сечением просты в проектировании и монтаже. Одинаково хорошо они подходят для монтажа небольшого козырька для крыльца и устройства просторной крытой площадки.

Навес состоит из:

  • фундамента;
  • опор или подвесов – вертикальных и наклонных несущих элементов каркаса;
  • боковых соединительных элементов – откосов и ферм;
  • стропильной системы, состоящей из стропильных ног, ферм, обрешётки;
  • кровли.

В случае возведения навеса над небольшой площадкой, например, крыльцом или песочницей, можно обойтись без ферм – конструкция вполне выдержит снег и ветер, так как в ней не будет горизонтальных участков большой протяжённости.

Если же планируется оборудовать навес над местом парковки или бассейном, горизонтальные перекрытия и стропильные ноги будут иметь большую длину. Такие протяжённые элементы уязвимы перед нагрузкой. Чтобы её распределить и придать конструкции жёсткость, на этих участках используют не отдельные трубы, а фермы (усиленные детали конструкции, состоящие из двух труб и соединяющих их вертикальных и наклонных элементов – стоек и раскосов).

Фундамент для навеса чаще всего делают столбчатым, так как его оборудование не требует больших землеройных работ. Кровлю выполняют из поликарбоната, профлиста, ондулина и других листовых материалов.

Пошаговая инструкция изготовления навеса

Для примера взят навес шириной 6 м без промежуточных опор. Такое большое расстояние между опорами требует изготовления прочных несущих балок, на которых будут лежать фермы перекрытия навеса.

Шаг 1. Посчитайте необходимый объем материалов для строительства. Для изготовления ферм можно применять трубу сечением 40x20 мм, для балок 40x25 мм. Толщина стенок в обеих случаях два миллиметра.

Заготавливают нужное количество профильных труб

Шаг 2. Приступайте к изготовлению балок. Длина элемента 6 м, вертикальные промежуточные стойки для такой балки надо размещать через каждые 60 см. Высота конструкции 30 см. Для повышения устойчивости к изгибающим нагрузкам между вертикальными подпорками привариваются две разнонаправленные укосины. Обрезать трубы можно обыкновенной ручной болгаркой, но если у вас большой объем таких работ, то рекомендуется сделать элементарный станок. Все балки проверяйте по шаблону, их размеры должны быть полностью одинаковыми.

Каждая балка имеет поперечные крепления и диагональные укосины для надежности

Шаг 3. Изготовьте несущие фермы. Делать их можно по такой же инженерной схеме, только с уменьшенными размерами. Высота конструкции примерно 25 см, шаг вертикальных перемычек 75 см. На каждую из них действуют не такие большие усилия, как на балки, что позволяет уменьшать размеры узлов.

Фермы имеют такую же конструкцию, как и балки, только меньше по размеру

Шаг 4. Тщательно очистите конструкции от окалины, потеков металла и технического масла. Погрунтуйте и окрасьте поверхности.

Готовые элементы каркаса ошкуривают и красят

Шаг 5. Установите на место балки и фермы, приварите все конструкции. Работайте очень внимательно. Мы уже упоминали, что навесы относятся к сооружениям повышенной опасности, все узлы должны точно отвечать расчетным несущим способностям.

Монтируют каркас навеса, тщательно сваривая элементы между собой

Шаг 6. Все в норме – начинайте монтировать на навес сливную систему. Крюки для желобов должны быть металлическими, их можно приваривать или прикручивать к балкам. Мы рекомендуем первый метод фиксации – так намного проще и быстрее.

Как сделать правильный уклон желоба

Теперь можно накрывать навес плитами сотового поликарбоната

Навесы схемы чертежи. Навес из поликарбоната своими руками: чертежи, виды и строительство

Как оригинально смотрятся прозрачные козырьки , полупрозрачные навесы, детские площадки. И всё это благодаря современному материалу – поликарбонат. Как он гармонично вписывается в дизайн жилищ. Частные дома обустраиваются хозяевами в виде арок, тем самым создают живописную пристройку, которая прекрасно гармонирует с ландшафтным дизайном.

Конструкция из поликарбоната может выполнять различные функции и иметь различный внешний вид. Чтобы построить такое строение своими руками, следует сделать чертёж. Именно от этой процедуры будет зависеть качество будущего навеса.

Разновидности и область применения

Он прекрасно заменит металл, стекло и дерево. Ни одно загородное строительство не обходится без него.

На прилавках магазина можно встретить несколько видов продукции:

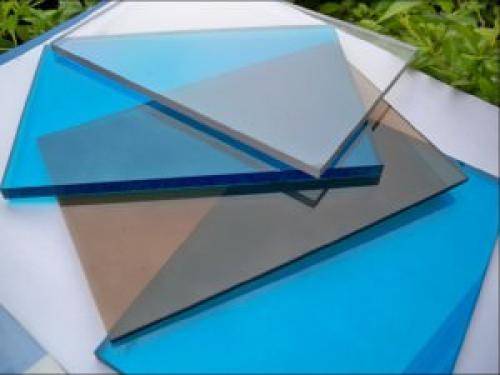

Монолитный или литой

Имеет прекрасный внешний вид, напоминающий бесцветное или цветное стекло, но превосходит его по прочности. Используется в конструкциях с большими нагрузками.

Профилированный

Форму имеет в виде волны. Обладает такими же характеристиками, что и первый вид (монолитный). Простой в монтаже кровли, так как размер листов такой же, как и металл черепицы.

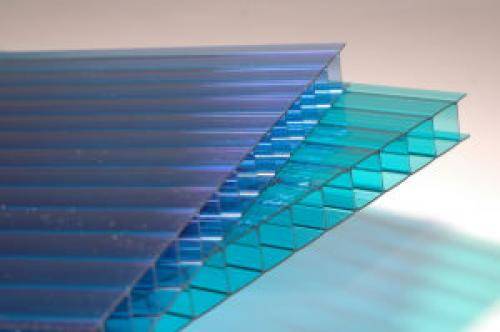

Сотовый

Весьма распространён товар в коммерческом и в частном строительстве. Наличие лёгкого веса и низкой цены делают его доступным. Во время работы с ним не потребуется подсобник, а конструкции можно сделать любой сложности.

Навес из поликарбоната можно встретить во многих местах:

  • в козырьке над балконом.
  • в бассейне.
  • в мангале.
  • в автомобиле.
  • в беседке и патио.
  • над крыльцом;

Преимущества и недостатки

Плюсы поликарбонатных панелей:

  1. Упругий и гибкий материал, можно использовать для всех видов кровли.
  2. По своим характеристикам превосходит пластик и стекло.
  3. Не подвержен резким перепадам температур.
  4. Малый вес.
  5. Достаточная степень прозрачности.
  6. Не подвержен механическим воздействиям.
  7. Простой в монтаже.

Минусы:

  1. Высокая стоимость.
  2. Нет противостояния к абразивным воздействиям.
  3. Расширяется от жары.

Чертёж

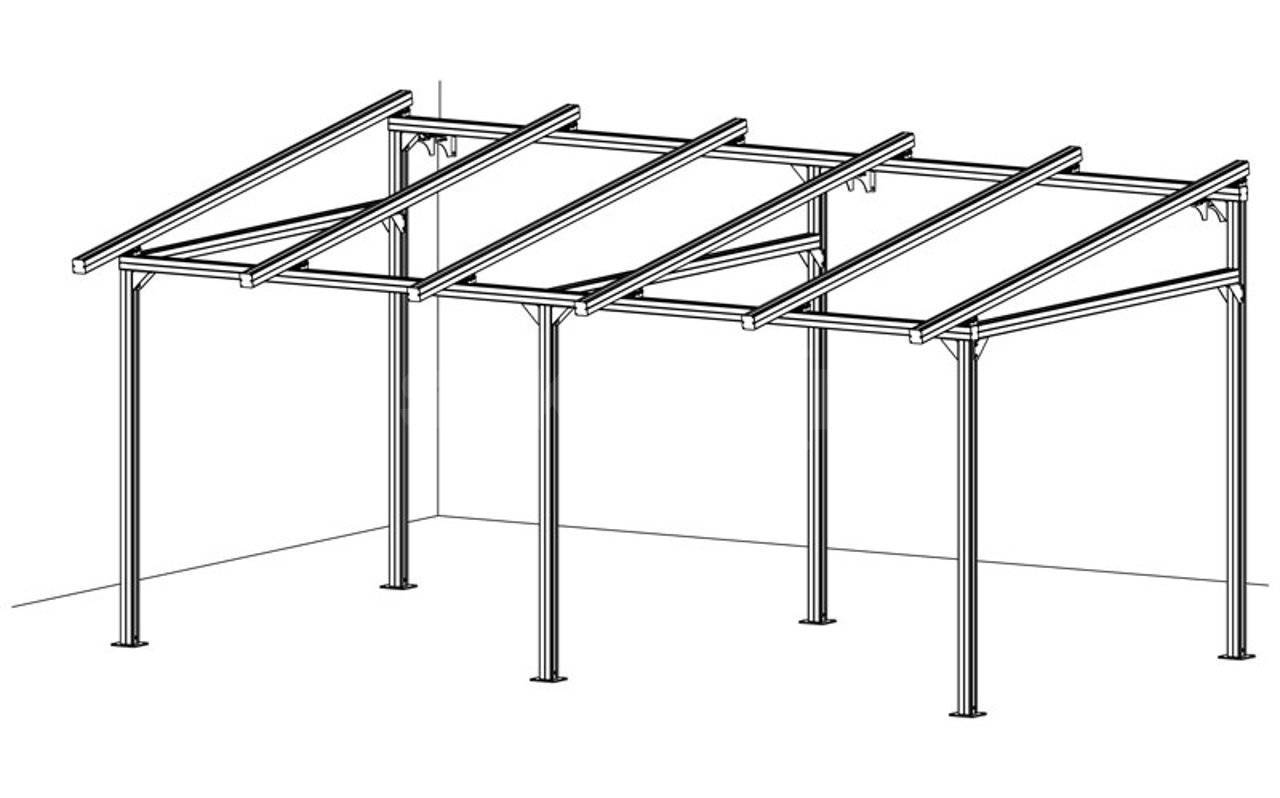

Простая схема навеса

Допустим, вы решили сделать навес для машины. Он может быть отдельно стоящей постройкой или опорной конструкцией. При разработке чертежа учитываем класс автомобиля. Далее, к его размерам добавляется 100 см на каждый бок – это и будет размер площадки.

Теперь можно переходить к конструкции навеса. Учитываем уклон верхней поверхности. Чертёж для машины, которая имеет размеры 1,6x4,2 м. Площадка будет иметь размер 2,6x5 м.

Кровля может иметь различную форму и отвечать некоторым требованиям ветровых и снеговых нагрузок. Выполняя чертеж, наносим все размеры элементов, которые участвуют в строительстве.

Приведём пример простейшего типового навеса.

Для установки поликарбонатных листов толщиной менее 8 мм достаточно шага в 600-700 мм.

Для него потребуются:

  • сотовый поликарбонат, толщиной 8 мм;
  • прогоны с профильной трубой 40x25x2 и 50x25x2 мм;
  • ферма арочная (30x30x2 мм);
  • балка (60x60x3 мм);
  • опорные стойки(60x60x3 мм);
  • пятки под стойки (30x30x6 мм);

Все коммуникации должны быть подведены заранее. Покрытием площадки может быть забетонированный участок, плитка.

Козырёк над дверью доступен каждому начинающему владельцу дома или строителю. Для этого, рисуем прямой или гнутый лист с каркасом. Крепление будет проводиться прямо над дверью. Размеры 1400x1000x300 мм.

Для чего нужен?

Спроектированный и составленный чертёж в будущем сэкономит ваше время:

  1. Во-первых , составление грамотного документа, даст возможность правильно выбрать месторасположение и конструкцию.
  2. Во-вторых , можно определиться с количеством материала, тем самым сэкономить денежные средства.

Техническая сторона вопроса – проекты, схемы, чертежи, расчеты

Анализируя любой чертеж навеса из профильной трубы, конструкцию можно представить в двух частях: металлический каркас и крыша. Основание — вертикальные столбы из круглой трубы или квадратного профиля, по верхним оголовкам которого идет обвязка металлопрокатом либо нижний пояс фермы. Это придает металлической конструкции жесткость, помогает сохранить геометрию даже при значительных нагрузках.

Опоры

Столбы рекомендуется размещать на расстоянии 1,5-2 м друг от друга. Если строение будет примыкать к дому, гаражу, бане и т.д., то желательно возле основного строения так же разместить опорные колонны, которые будут держать навес. При отсутствии такой возможности, чтобы привязать навес к дому из металлопрофиля, своими руками следует на несущую стену прикрепить поперечную балку, которая послужит опорой для фермы. В работе используют длинные анкера. Решение поможет распределить нагрузки равномерно по всей несущей стене.

Фермы

На стропильную систему навеса ложится основная нагрузка от осадков, порывов ветра, поэтому важно сделать правильный расчет ферм, определиться с толщиной профиля для его изготовления. Навесы из металлопрофиля, фото-примеры ниже, устраивают под одно-, двускатной либо арочной крышей

Какие можно изготовить навесы из профильной трубы своими руками, фото-примеры разных видов крыш

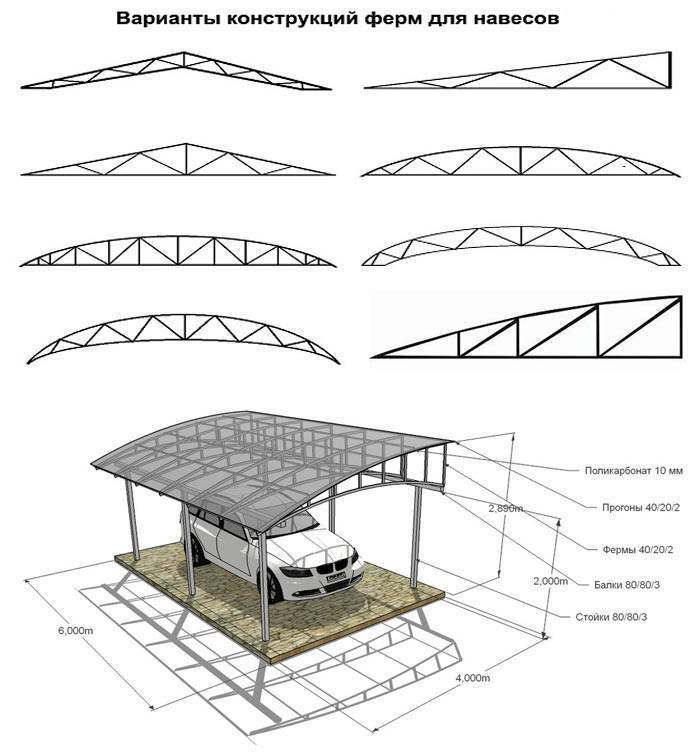

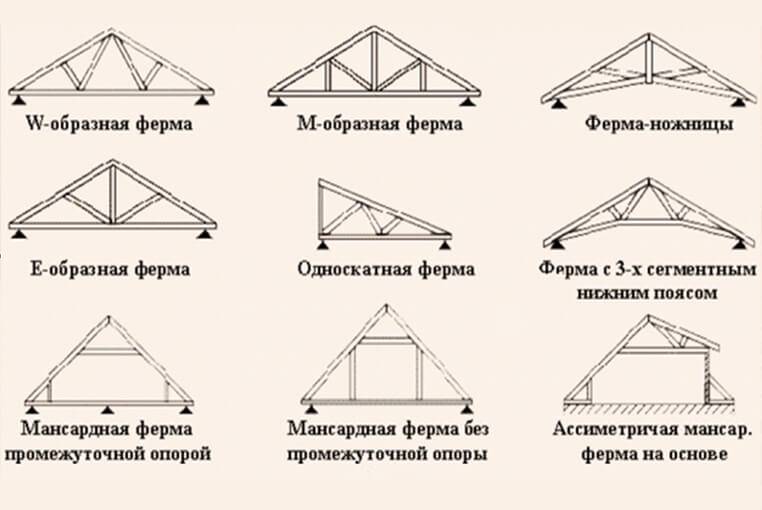

Фермы бывают:

  • Треугольные, полигональные, параллельные, ломанные – определяется контуром пояса.
  • Внутри пояса могут быть решетки – треугольные, ромбические, раскосые и полураскосые.
  • По способу опирания – консольная, балочная, арочная, балочно-консольная.

Типовые фермы-арки для металлических навесов

Чтобы правильно сделать расчет фермы из профильной трубы для навеса, необходимо учесть снеговые, ветровые нагрузки, угол наклона крыши, размер конструкции. Избежать ошибок в достаточно сложных инженерных вычислениях помогут специалисты или следует использовать онлайн калькулятор.

Для изготовления маленьких или средних металлических навесов, в частном порядке лучше пользоваться готовыми чертежами и проектами, делать универсальные фермы, которые подходят для всех видов конструкций.

Стандартные фермы для навесов

Оптимальный уклон крыши 15-25о, подходит для всех видов кровельного материала: поликарбонат, профнастил, мягкая кровля, металлочерепица и пр.

Требования к материалам и креплению

Чтобы каркас для навеса из профильной трубы соответствовал стандартам качества необходимо выполнить ряд условий:

  • Недопустимо использовать профиль с трещинами для изготовления узлов, несущих элементов навеса.
  • Торец опорных ребер должен иметь шероховатость — Ra ?12,5 мкм, что регламентировано ГОСТом 2789-73.
  • Для ферм нижнего пояса используется сталь без внутренних расслоев, грубые шлаковые включения запрещены категорически.
  • Согласно ГОСТу в разделе 14771-76 соединения следует выполнять механической сваркой, с использованием углекислой среды или смеси углерода с аргоном.
  • Руководствуясь пунктами 2246-70 и 26271-84 ГОСТа для сварки необходима проволока ПП-АН-8.
  • ГОСТ в части 7798-70 гласит: стропила крепятся к вертикальным опорам и подстропильным деталям болтами класса 5.8.

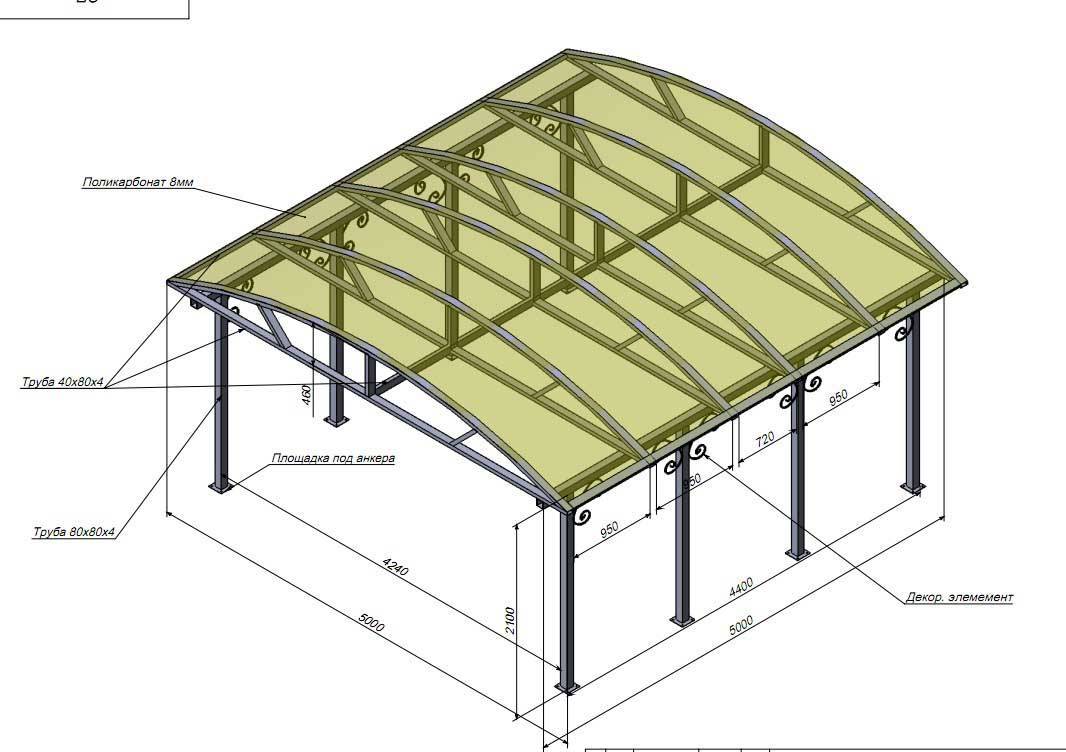

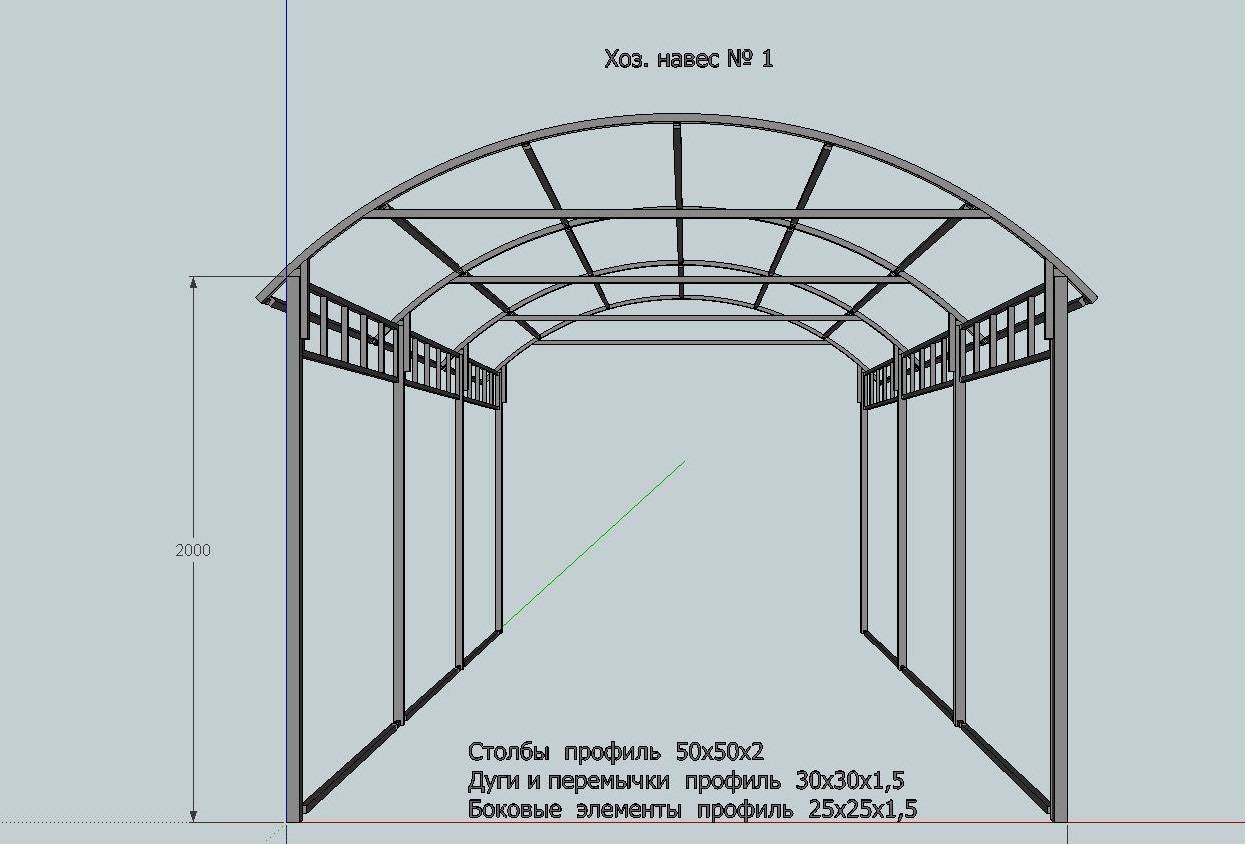

Схема с размерами, по которой можно построить стандартный навес для авто своими руками из металла

Область применения конструкций

На данный момент бытовые трубные конструкции на основе металлического профиля — ведущее направление при изготовлении каркасов и навесов с поликарбонатным покрытием. Большой успех обусловлен длительным сроком службы, достигающимся за счёт дополнительной невидимой алюминиевой оболочки, предотвращающей влияние кислорода на металл.

Стоит понимать, что за конструкцией необходим должный уход и слежка, иначе срок эксплуатации может снизиться в несколько раз. В ином случае, каркас составит службу не меньше 10 лет.

Поэтому безопаснее покупать метал для данной контракции у поставщика, который дорожит своей репутацией

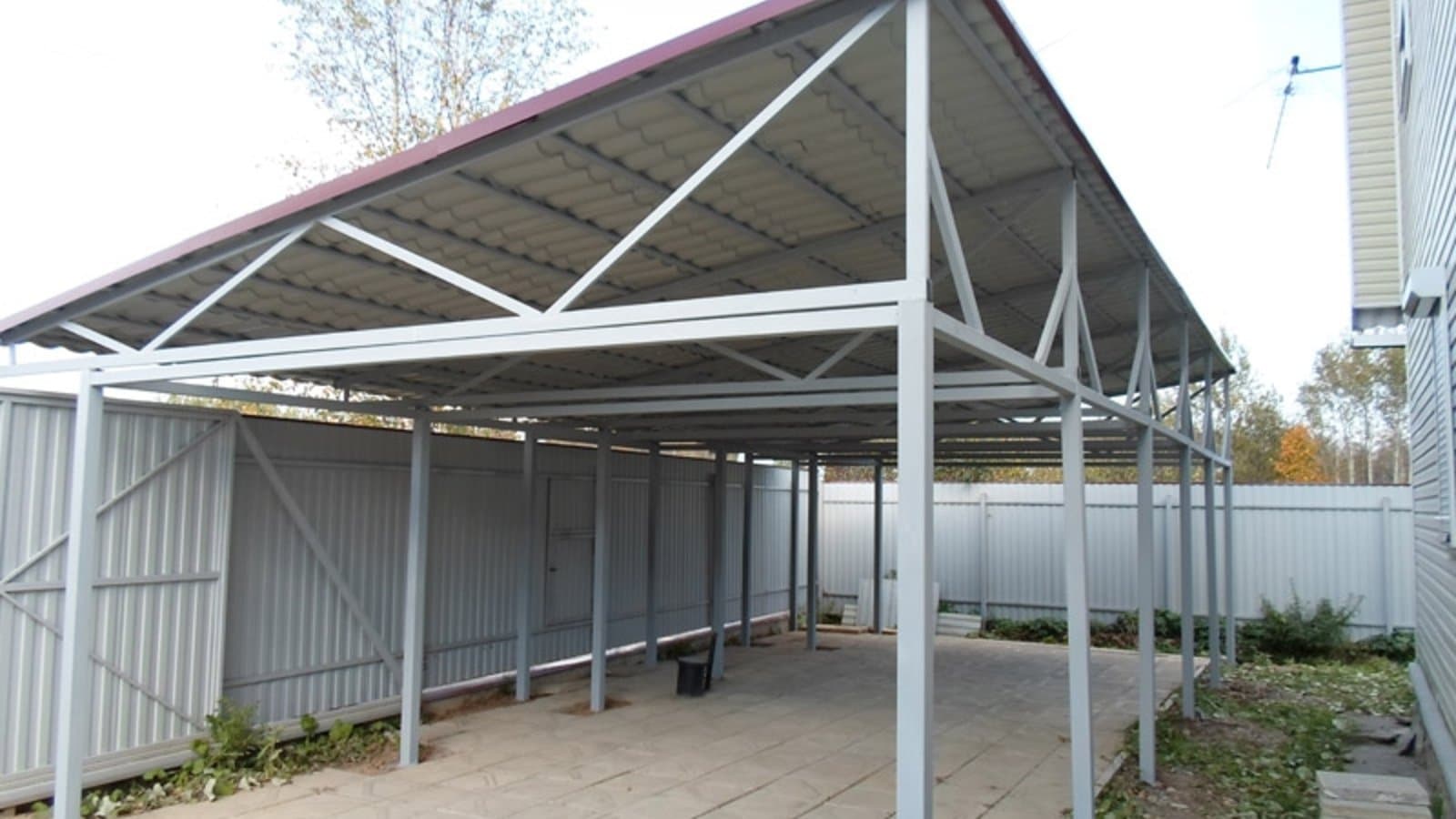

Односкатный навес для автомобиля

Применение навесов из профильных труб распространяется на следующие сферы потребления:

  • Автостоянки и парковки: основная цель эксплуатации — создание хорошей и надёжной зашиты от погодных условий, при ясной погоде — возведение крытых участков, предотвращающих негативное влияние ультрафиолетовых лучей на автомобили.
  • Загородные участки, дачи и жилой частный сектор: здесь основной упор идёт на создание конструкций, защищающих урожай от внешних воздействий окружающей среды. Другая цель — оборудование отдельных зон отдыха крышей, обеспечивающей защиту как от знойного солнца, так и от холодного дождя или снега.
  • Общественные места: в большинстве своём данные конструкции нужны здесь для отдыха, либо укрытия от плохой погоды. Зачастую, здесь можно собраться небольшой компанией и отдохнуть.

Несмотря на то, что цели применения у навесов из профильных труб абсолютно разные, главная цель при их возведении всегда одна и та же — составление чертежей. Это главный и жизненно необходимый этап, без которого возведение защитных конструкций подобного рода невозможно. К тому же, составление схем подкрепляется дополнительными сложностями, вызванными прикладными значениями.

Конструкции навесов. Классификация навесов с односкатной крышей и их особенности

Видов навесов существует много. Конструкции могут возводиться из разных материалов, иметь деревянный, смешанный или металлический каркас, примыкать к зданиям и использоваться как отдельно стоящий элемент приусадебной территории. Подробная классификация позволит быстро и легко подобрать подходящий для конкретного случая вариант сооружения.

Виды конструкций по классу используемого материала

Односкатные навесы, в зависимости от того, какой строительный материал используется для изготовления каркаса, делятся на следующие виды:

  • металлические (эти конструкции собираются из холоднокатаных оцинкованных труб или стального профиля высокой жесткости, их каркас может быть кованным, стандартным или сложной формы, к преимуществам металлических навесов относят их прочность, долговечность, надежность, устойчивость к воздействиям природной среды);
  • деревянные (эти сооружения строятся из древесины разного вида, в качестве опор могут использоваться брус или оцилиндрованное бревно, обвязка и обрешетка выполняются из вагонки, реек, обрезной доски, перед использованием материал в обязательном порядке покрывается антисептиком и специальной краской, что исключает его гниение, любые изменения и деформации под влиянием ультрафиолетовых лучей);
  • смешанные (для изготовления этих конструкций используются металлические элементы и древесина, зачастую, опорная система выполняется из труб или профиля высокой жесткости, а обрешетка и крыша – из дерева).

В отдельных случаях односкатные постройки возводятся с каркасом из камня. Несмотря на то, что времени на строительство подобного сооружения уходит намного больше, чем на устройство других видов навесов, это стоит того. По показателям прочности такая конструкция в два-три раза преобладает над аналогами.

Виды навесов в зависимости от способа строительства

В зависимости от способа строительства, навесы с односкатной крышей могут быть:

  • Отдельно стоящие (строятся на участках, расположенных в предельной близости с основными объектами, достаточно часто используются как места для отдыха или размещения автомобилей, альтернативный вариант беседкам).
  • Опорно-консольные или пристроенные (примыкают к домам и комплексам, используются как функциональное дополнение, защищающее от атмосферных осадков, ультрафиолетовых излучений, других воздействий, располагаются над входом или с любой стороны строения).
  • Опорно-консольный навес может собираться из специальных сборных элементов или выполняться на этапе строительства здания вместе со стенами.

Классификация навесов по функциональности

По функциональной составляющей односкатные навесы классифицируются на такие виды:

  • декоративные (используются исключительно для того, чтобы дополнять общий ансамбль построек и окружающих их ландшафта);
  • защитные (обеспечивают защиту от ультрафиолетовых излучений, атмосферных осадков, предотвращают разрушения стен зданий, продляют их срок службы).

При правильном подходе на этапе разработки чертежа навесы смогут одновременно выполнять и защитную, и декоративную функцию.

Типы конструкций по основному назначению

В зависимости от того, в каких целях используется навес, их классифицируют на такие виды:

  • для отдыха (чаще всего возводится из дерева, поскольку не предъявляет высоких требований к прочности, заменяет беседку или террасу, может быть закрытым, открытым, наполовину закрытым, обеспечивает защиту от атмосферных осадков и ультрафиолета);
  • для автомобилей (предназначен для временного размещения авто любой грузоподъемности с целью его защиты от града, дождя, ветра, снега и других воздействий окружающей среды, экономически выгодный, быстро строится, может быть как деревянным, так и металлическим, отличается высокими показателями прочности).

Если навесы для отдыха с односкатной крышей могут без опасений пристраиваться к зданию – коттеджу или дачному домику, то конструкции для автомобилей лучше строить в предельной близости с основными объектами, как отдельно-стоящий элемент, поскольку стена, к которой будет пристроен навес, может не выдержать большой дополнительной нагрузки, что приведет к ее разрушению.

Типы сооружений по типу крепления

Навесы по типу крепления делятся на такие виды:

  • подвесные (крепятся к стене с помощью специальных подвесок);
  • опорные (предполагают установку в вертикальном положении или в стену под выбранным углом подпорок).

Подвесные конструкции имеют небольшой размер, выполняются из облегченных материалов, не создают большие нагрузки на основания зданий. Опорные навесы могут иметь разный размер, для их изготовления используются любые материалы, в том числе и тяжелые по весу, например, металл.

Типы навесных строений

Навесы из профтрубы классифицируют по типу опорной и стропильной систем.

Тип опорной системы зависит от места расположения навеса относительно других строений. Разделяют пристроенные, консольные и отдельностоящие конструкции.

Тип навесаСфера примененияОсобенности конструкции
пристроенныйтеррасы, веранды, открытые помещения кафе, пристроенные автостоянки, козырьки над входными группамипристраивается к одной или нескольким стенам существующего здания, имеют дополнительные опоры

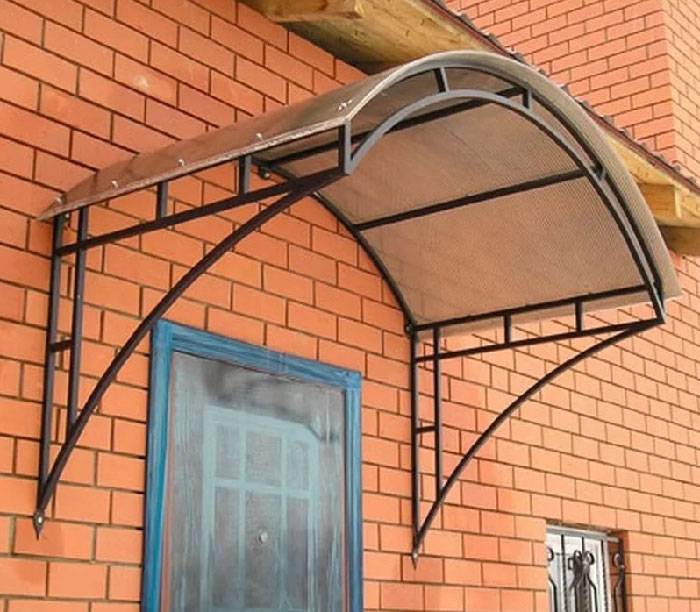

консольныйкозырьки небольшого размера над входными группами, окнами, балконамине имеет опор, крепится непосредственно к стене строения, дополнительную фиксацию обеспечивает система подвесов, также закреплённая на стене
отдельно стоящийнадворные постройки, навесы над игровыми, спортивными площадками или отдельными снарядами, частные и общественные автостоянки, летние кафе, остановочные павильоны и так далееопирается на одну опору (навес-зонтик) или опорную систему из нескольких стоек

Так как крыша – основная часть навесной конструкции, сложность возведения навеса зависит именно от формы кровли.

По типу стропильной системы выделяют одно– и двускатные, арочные и шатровые навесы.

Тип навесаОсобенности конструкцииОсобенности монтажа
односкатныйодна сторона опорной системы выше другой, если навес отдельно стоящий, у консольных и пристроенных навесов верхние концы стропильных ног крепятся к стене, нижние опираются на подвес или опорусамый простой в исполнении тип навеса, не требующий проведения сложных расчётов и наличия специального оборудования, подходит любой кровельный материал, для монтажа навеса над большой площадкой стропильную систему собирают на основе ферм в виде прямоугольного треугольника
двускатныйверхние концы стропильных ног опираются друг на друга или на конёк, необходимы дополнительные вертикальные и наклонные элементы для устойчивости системыпри наличии правильных расчётов и чертежа монтаж ненамного сложнее, чем односкатного навеса, монтаж кровельного материала усложнён только необходимостью установки конька, фермы для монтажа стропильной системы большого навеса имеют форму равностороннего треугольника
шатровыйстропильные ноги встречаются в одной точке – вершине шатрарасчёт стропильной системы усложняется с ростом числа скатов крыши, для выполнения кровли требуется точная нарезка кровельного материала, необходимы специальные кровельные элементы для защита стыков и вершины крыши
арочныйкровля имеет форму волны, арки или полуарки, стропильная система собирается на основе дугообразных стропильных ног или фермсамостоятельное изготовление стропил или ферм возможно только при наличии трубогиба и навыка по формированию одинаково изогнутых труб, кровельный материал для такого навеса должен быть гибким, криволинейные навесы своими руками монтируют редко

Расчет и чертеж фермы

Так как навес подвергается воздействию ветра, нужно очень надежно закрепить каркас поперечин со стойками. Поперечные балки закрепляются максимально жестко на стойках, для этого металлические элементы следует надежно сварить или же закрепить болтами в двух точках каждой из опор. Надежнее установить по паре поперечин, которые между собой соединить крестообразными связями. Далее приступайте к расчету фермы — конструкции, которая прочно и намертво соединяет поперечные балки с опорами и обрешеткой, создавая монолитную каркасную систему. Ферма конструируется в зависимости от типа крыши навеса.

Типы крыш навесов (двускатный и односкатный)

Самая простая крыша — односкатная. Сложнее двухскатная и многоскатная крыши. Расчет арочной крыши производится особым образом

Но каким бы ни была конструкция, важно знать, что при увеличении высоты фермы будет возрастать ее несущая способность, поэтому зимой снег не будет задерживаться на такой крыше навеса. Прочными ребрами жесткости вы увеличите прочность всей конструкции

Для ребер жесткости, которых будет несколько, нужно выбрать прочную трубу. Ее размер определяется по размеру самого строения навеса:

  • труба металлическая размером 2х20х40 мм используется при строительстве небольших навесов, длиной менее 4,5 м;
  • труба размером 2х40х40 мм используется в конструкции до 5,5 м;
  • свыше 5, 5 м потребует трубу с размером 2х30х60 мм.

Расстояние между трубами не может быть более 7 м, потому это нужно учитывать при планировании шага фермы. Чем больше перекрываемая сторона, тем больше стоек и, соответственно, дороже выходит навес, тем выйдет сложнее работа. Оптимально сделать пролет в три метра, он обеспечит достаточную площадь и при этом будет минимальным по затратам.

Изготовление обрешетки

На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить простой настил из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. Распространено сегодня и применение поликарбонатных листов для изготовления кровли навеса. Помимо этого никто не отменял шифер , а также можно использовать листы из полимера. Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.

Навес из профильной трубы во дворе частного дома или дачи может быть сооружен для автомобиля, защиты аллеек, зон отдыха, бассейна и т. д. Такая конструкция смотрится вполне современно, легко, а также придает оригинальность и уникальность участку. Поскольку навесы должны обладать достаточной жесткостью и прочностью, чтобы противостоять ветровым и иным нагрузкам, то перед их установкой выполняется расчет и составляется подробный чертеж.

Из профильных труб можно быстро построить навес для любых целей

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
